Mermaid bouwverslag (Depron) & maiden flight

Discussie in 'Watervliegen' gestart door Andreotti, 2 feb 2015.

  1. Andreotti

    Andreotti

    Lid geworden:
    20 jun 2012
    Berichten:
    358
    Locatie:
    Alphen aan den Rijn
    Na het bouwen van 4 Polaris watervliegtuigen was het wel tijd voor wat anders.
    Aangezien ik een zwak heb voor watervliegtuigen, ook omdat ze makkelijk van gras te starten zijn, was ik al een tijdje opzoek naar een leuk ontwerp.
    Mijn oog viel meteen op de Mermaid. Ik had de tekening al meer dan een jaar in huis maar kon me er niet toe zetten om er aan te beginnen.
    En dan ineens is de drive er wel, en dan is er binnen 2 weken een voltooid project.

    Deze Depron projecten, en wellicht alle zelfbouw projecten, beginnen altijd met in mijn ogen een verschrikkelijke K*T klus.
    De tekening moet geprint worden op meerdere A3 velletjes en dan aan elkaar geplakt worden. En daarna begint het snijden van de onderdelen.
    Ik heb geen ruimte of werkbank waar ik met een A0 tekening kan omgaan dus ik werk op de grond.
    Na de nodige uren inspanning is de tekening aan elkaar geplakt en zijn alle onderdelen gesneden.
    Door mijn vorige Depron projecten heb ik geleerd om maar meteen alles te snijden. Dan is het ergste leed vast geleden!

    Tussen de regels door lees je vast dat ik geen groot fan ben van zelfbouw projecten.
    Niet helemaal waar want ik doe het toch omdat het wel altijd goed lukt, en vanwege de enorme beloning als het klaar is (en vliegt!).
    Depron is daarom het ideale spul voor mij. Makkelijk te bewerken en snel resultaat. En prima te repareren!
    Ik moet er niet aan denken om een zelfbouw balsa project te starten met 80 ribbetjes en andere frutseltjes.
    Brrr, Dat ben ik na een maand echt spuugzat. Respect voor iedereen die daar wel het geduld voor op kan brengen.

    Maar goed, dit is een afbeelding van de Mermaid zoals de bedenker het bedoeld heeft:

    [​IMG]

    Hopelijk kan ik dit aanzicht evenaren.

    Dit is waar het allemaal mee begint:

    [​IMG] [​IMG]

    De tip floats bestaan eigenlijk uit 5 of 6 plaatjes Depron op elkaar geplakt. Ik heb ze hol gemaakt. Dat scheelde weer wat snijwerk.

    [​IMG] [​IMG]

    Vanaf nu gaat de bouw heel snel. Eerst het "center deck" met wat andere onderdelen er al op gelijmd. Ik moet zeggen, als het netjes is uitgesneden past het allemaal perfect!

    [​IMG] [​IMG]

    Ik was op dreef die avond dus meteen maar het staart deel in elkaar gelijmd.

    [​IMG] [​IMG]

    Het is net als bij de Polaris een paar plaatjes Depron op elkaar met een holle ruimte er tussen voor de bedrading.
    Zoals je ziet op de volgende afbeeldingen heb ik geen tape scharnieren gebruikt maar echte mini scharniertjes. Ik ben geen fan van tape. Uiteindelijk gaat dat een keer loslaten.

    [​IMG] [​IMG]

    Om het verticale deel van de romp op het "center deck" te lijmen moet het Depron gebogen worden. Dat is bijna niet te doen.​
    Lijm aanbrengen en delen positioneren, en voor je het weet is alles terug gebogen en zit de lijm overal waar het niet moet zitten. Een smeerboel.​
    Ik heb het eerst een beetje voorgebogen door het te rollen over een 50mm PVC pijp. Dat maakt een groot verschil, nu past het al bijna.

    [​IMG] [​IMG]

    En nu lijmen:​

    [​IMG] [​IMG] [​IMG]

    De motor mount is een makkie. Netjes uitsnijden en aan elkaar plakken. Daarna wat opschuren en dan lijkt het al heel wat:

    [​IMG] [​IMG]

    Om de hoofd vleugel te versterken heb ik, zoals het bouwplan aangeeft, een 6mm ronde carbon pijp gebruikt.
    Over dat resultaat was ik niet tevreden. De vleugel tordeerde heel erg, vandaar dat ik er een KF2 profiel van gemaakt heb door er nog een laagje Depron op te lijmen.
    Dat heb ik gedaan met 5mm antraciet kleurige Depron van de Kwantum hallen. Best aardig gelukt al zeg ik het zelf. En een stuk steviger nu.

    [​IMG]

    Tijd om de electronica een plekje te geven.
    De regelaar zit eigenlijk een compartiment te ver naar achteren, maar dit is wel een plek waar heel veel verse lucht langs komt tijdens de vlucht.

    [​IMG]

    Eigenlijk hoefde ik in dit stadium alleen nog maar te zorgen dat de electronica werkte om daarna de romp volledig dicht te lijmen.
    Dat was niet echt het meeste werk.
    Dus nu begint de afwerking. Zoals het batterij luik. 2 stukjes riet inlijmen in de romp en 2 sate prikkers in het luikje.

    [​IMG]

    Daarna een plaatje staal er in lijmen en een goed plekje vinden voor de magneet:

    [​IMG]

    En zie hier, een voltooide Mermaid!
    [​IMG] [​IMG] [​IMG] [​IMG]

    Ready to go!
    De maiden flight heb ik niet gefilmd, maar de vlucht er na wel. Dit is de onbewerkte video (met een praatje over het weer!).

    De Mermaid vliegt opzich prima, maar h
    elaas zijn er wel wat kanttekeningen aan dit ontwerp.

    Het CG aangegeven in het bouw plan ligt ongeveer een centimeter te ver naar voren.
    Gevolg daarvan is dat je snelheid moet houden bij het landen omdat je anders de neus niet omhoog kan krijgen bij de landing. Ik heb de uitslag van de elevator groter gemaakt door een laagje van de bovenste vertical stabilo af te snijden. Hierdoor creer je wat meer ruimte voor de elevator. Maar dat moet nog getest worden.

    De ailerons doen niks meer bij vol gas en een duikvlucht. Ze zijn simpelweg te lang en te flexibel bij hoge snelheid. Dat is wel op te lossen door ze te voorzien van een laagje transparant duck-tape. Ze zijn nu een stuk stijver, maar ook dat moet ik nog testen met een nieuwe vlucht.

    De hoek waaronder de motor geplaatst moet worden is niet duidelijk in het ontwerp. Bij mijn Mermaid is de hoek duidelijk te groot. Als ik deze trim op vol gas, dan gaat de neus omhoog bij half gas. Ik heb de hoek veranderd door een paar ringetjes tussen de motor bevestiging te plaatsen. Hoe dat vliegt weet ik ook nog niet.

    Het is een redelijk eenvoudig model om te bouwen. Makkelijker dan een Polaris. Maar die is wel meteen vliegklaar (mits goed gemaakt uiteraard) en dat is de Mermaid niet. Een beetje "tweaken" is wel nodig, maar ik weet zeker dat dit een goed vliegend modelletje gaat worden.

    De motor setup, zoals aanbevolen, levert meer dan genoeg power. Binnen 1 of 2 meter is deze los van de grond.

    Ik heb er een 3 blads prop op gezet. Niet echt efficiënt, maar het ziet er wel mooi uit.

    Mijn Mermaid weegt 560 gram, en dat is inclusief een 2200mA lipo.
    De tekeningen kun je hier oppikken:

    Groetjes,
    André



    Laatst bewerkt door een moderator: 13 nov 2015
  2. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.526
    Locatie:
    Oostvoorne
    Leuk verslag André ,

    Welke lijm gebruik jij voor het depron ?

    Mvg,

    Bart

  3. Andreotti

    Andreotti

    Lid geworden:
    20 jun 2012
    Berichten:
    358
    Locatie:
    Alphen aan den Rijn
    Thanks Bart,

    Ik gebruik POR constructielijm. Uit zo'n gele knijpfles van de bouwmarkt. Daar is een vezel versterkte variant van die transparant is (maar helaas niet blijft).

  4. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.526
    Locatie:
    Oostvoorne
    Kun je foto can de verpakking posten ?

    Ik heb PU bruislijm gebruikt voor mijn polaris maar dit lijkt op de lange duur niet echt water bestendig. Het word bruin en laat los :(

    Mvg,

    Bart

  5. Andreotti

    Andreotti

    Lid geworden:
    20 jun 2012
    Berichten:
    358
    Locatie:
    Alphen aan den Rijn
    Deze:

    Konstruktie-Bruislijm Fiber Producten - Bison Professional

    Dit gaat niet los laten volgens mij. Maar zo oud zijn mijn Polarissen nog niet.

  6. Thieu

    Thieu

    Lid geworden:
    6 jan 2008
    Berichten:
    1.408
    Locatie:
    Boxtel (MVC Boxtel) www.mvcboxtel.nl, al 53 jaar!
  7. Andreotti

    Andreotti

    Lid geworden:
    20 jun 2012
    Berichten:
    358
    Locatie:
    Alphen aan den Rijn
    Laatst bewerkt door een moderator: 24 nov 2015
  8. arnold remkes

    arnold remkes

    Lid geworden:
    23 feb 2006
    Berichten:
    1.588
    Locatie:
    Het mooiste dorp in Brabant: EERSEL
    Hoi Andre,

    Met plezier jouw verslag gelezen.
    Veel waardevolle tips en trucjes.
    Deze winter ga ik ook een Mermaid bouwen.
    De tekening is 20% opgeschaald zodat ik op 126 cm spanw. uitkom.

    Het is plan dat ik hier mijn verslag maar op aan laat sluiten.
    Als jij dat geen bezwaar vindt?

    Momenteel de mallen aan het "knutselen"

    Gr. Arnold

    Hier nog een leuk verslag op het internet.
    Geeft o.a.goede tips voor de plaatsing van de servo's en versterken van de vleugel.
    Mermaid[

  9. Andreotti

    Andreotti

    Lid geworden:
    20 jun 2012
    Berichten:
    358
    Locatie:
    Alphen aan den Rijn
    Hoi Arnold,

    Nee, geen enkel bezwaar natuurlijk. Ik ben zelfs heel benieuwd naar je verslag!
    Mijn Mermaid heb ik verkocht. Het was toch niet wat ik er van verwachte.

    Als je gaat opschalen heb je zeker te maken met floppy ailerons zoals ik bescheef. Maar daar ga je vast iets goeds op verzinnen.

    Veel succes met de bouw. Het is een heel leuk model om te maken en te vliegen!

    Groetjes,
    André

  10. arnold remkes

    arnold remkes

    Lid geworden:
    23 feb 2006
    Berichten:
    1.588
    Locatie:
    Het mooiste dorp in Brabant: EERSEL
    Hoi André,

    Fijn, dan gaan we van start.
    De ailerons ga ik zeker versterken.
    Ook een extra laag op de vleugel zoals in de bouwverslagen op het internet staat vermeld.

    Zoals ik al schreef, de tekening is 20% vergroot. Van 105 cm naar 126 cm. spanw.
    Laten afdrukken in het copycenter voor € 3,50.
    Ook heb ik een extra vel papier gevraagd omdat ik beide kanten ga beplakken i.v.m. kromtrekken.

    !!!!!! Waar je meteen al op moet letten is dat alle "gleufjes, uitsparingen en lipjes" in de tekening ook opgeschaald zijn.
    Dat mag dus niet.
    Deze allemaal weer terugbrengen naar 6 mm! :)
    Op het op voorbeeld te zien.

    Begonnen met opplakken van de tekening op etalagekarton of iets dergelijks.
    Ik gebruik iets verdunde houtlijm die nog net lekker is te smeren.
    Na het opplakken heb ik er een vlakke plaat opgelegd en een nacht laten liggen. Dit om een mooie en vlakke mal te krijgen. Eventueel wat kranten gebruiken om het vocht te absorberen.
    Dan de onderdelen zoveel mogelijk uitsnijden om mooie rechte mallen te krijgen.

    Tekening mermaid.jpg

    Het begin is gemaakt.:yes:

    Laatst bewerkt: 23 nov 2016
  11. arnold remkes

    arnold remkes

    Lid geworden:
    23 feb 2006
    Berichten:
    1.588
    Locatie:
    Het mooiste dorp in Brabant: EERSEL
    Het is even stil geweest rondom de "Mermaid".
    Er is wel doorgewerkt. Veel details geven heeft geen zin omdat er al zoveel staat op het internet.

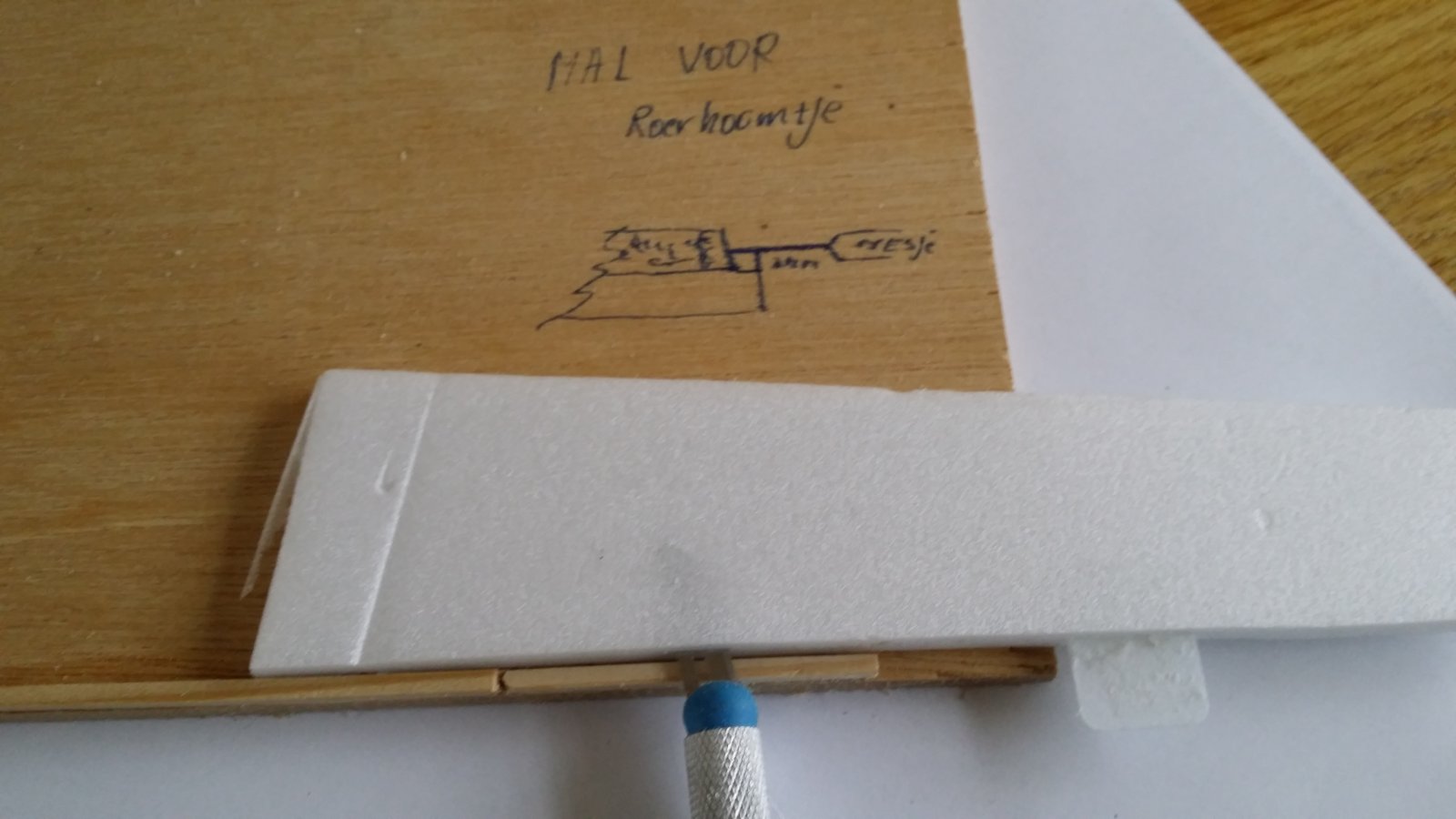

    Allereerst een methode om de insnijding voor de scharniertjes in het 6 mm Depron mooi in het midden te krijgen.
    Een latje van iets minder dan 3 mm op een plankje lijmen.
    20170116_130541.jpg 20170116_130634.jpg

  12. arnold remkes

    arnold remkes

    Lid geworden:
    23 feb 2006
    Berichten:
    1.588
    Locatie:
    Het mooiste dorp in Brabant: EERSEL
    Dan een aantal foto's van de bouw.

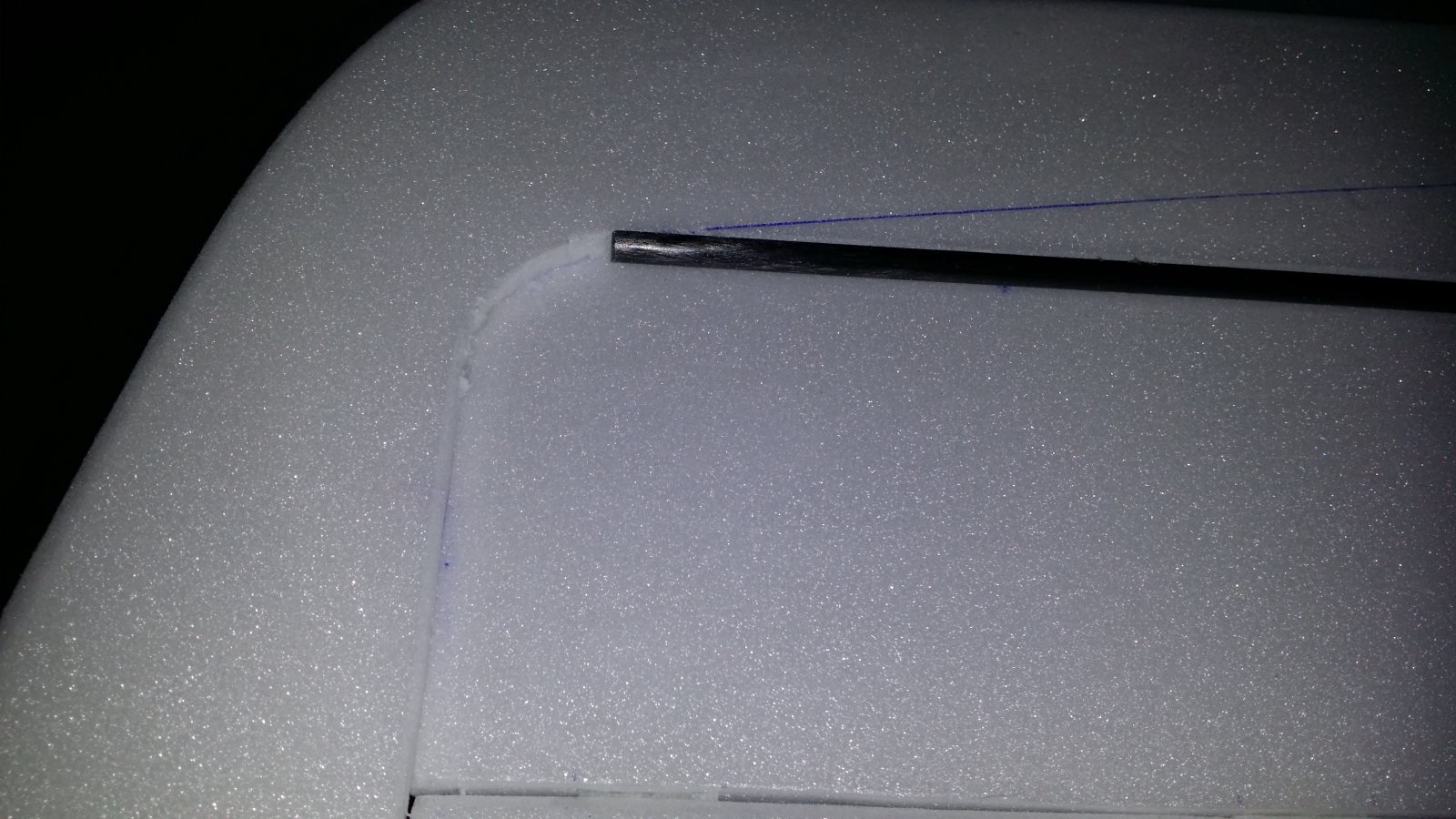

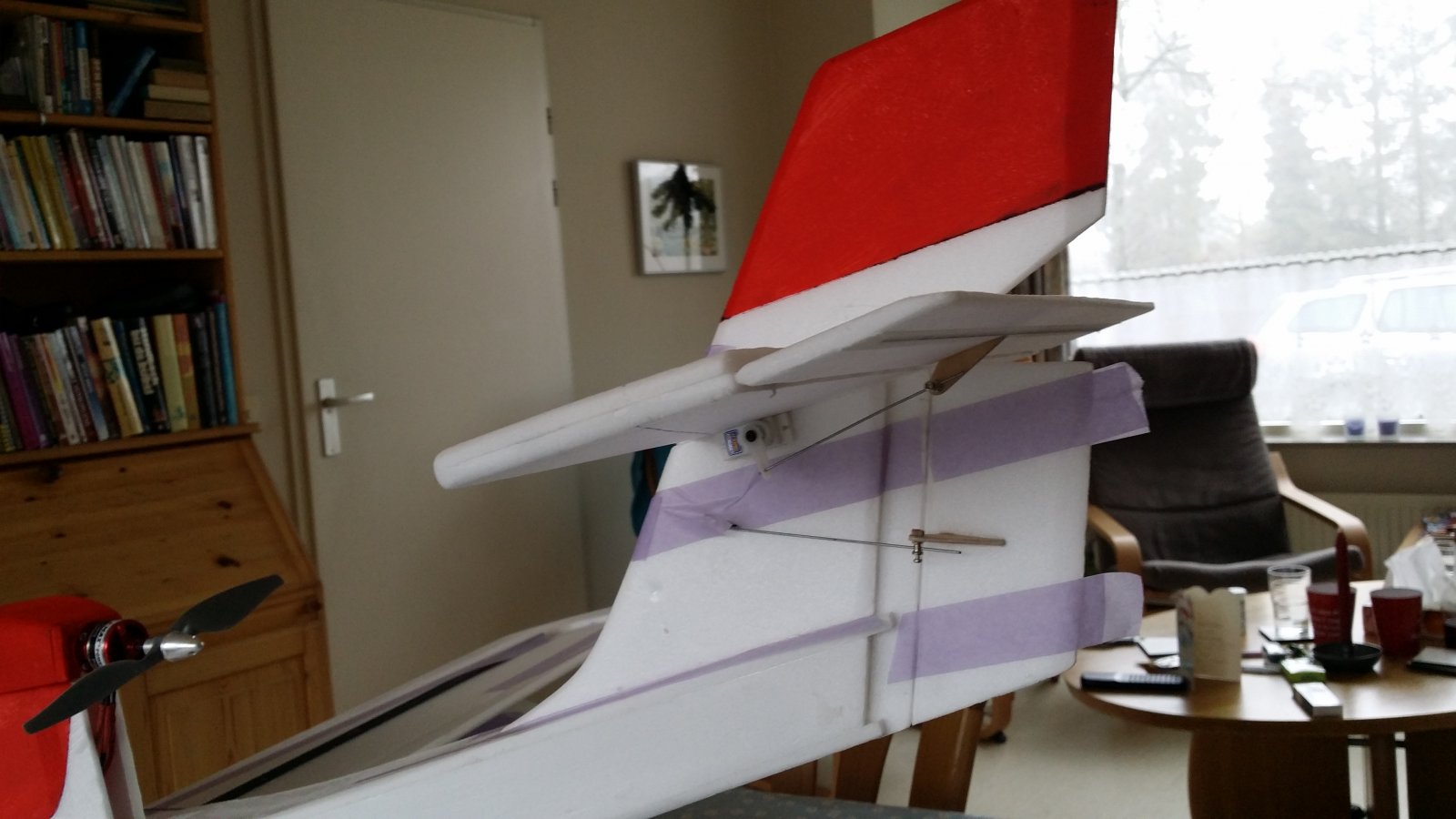

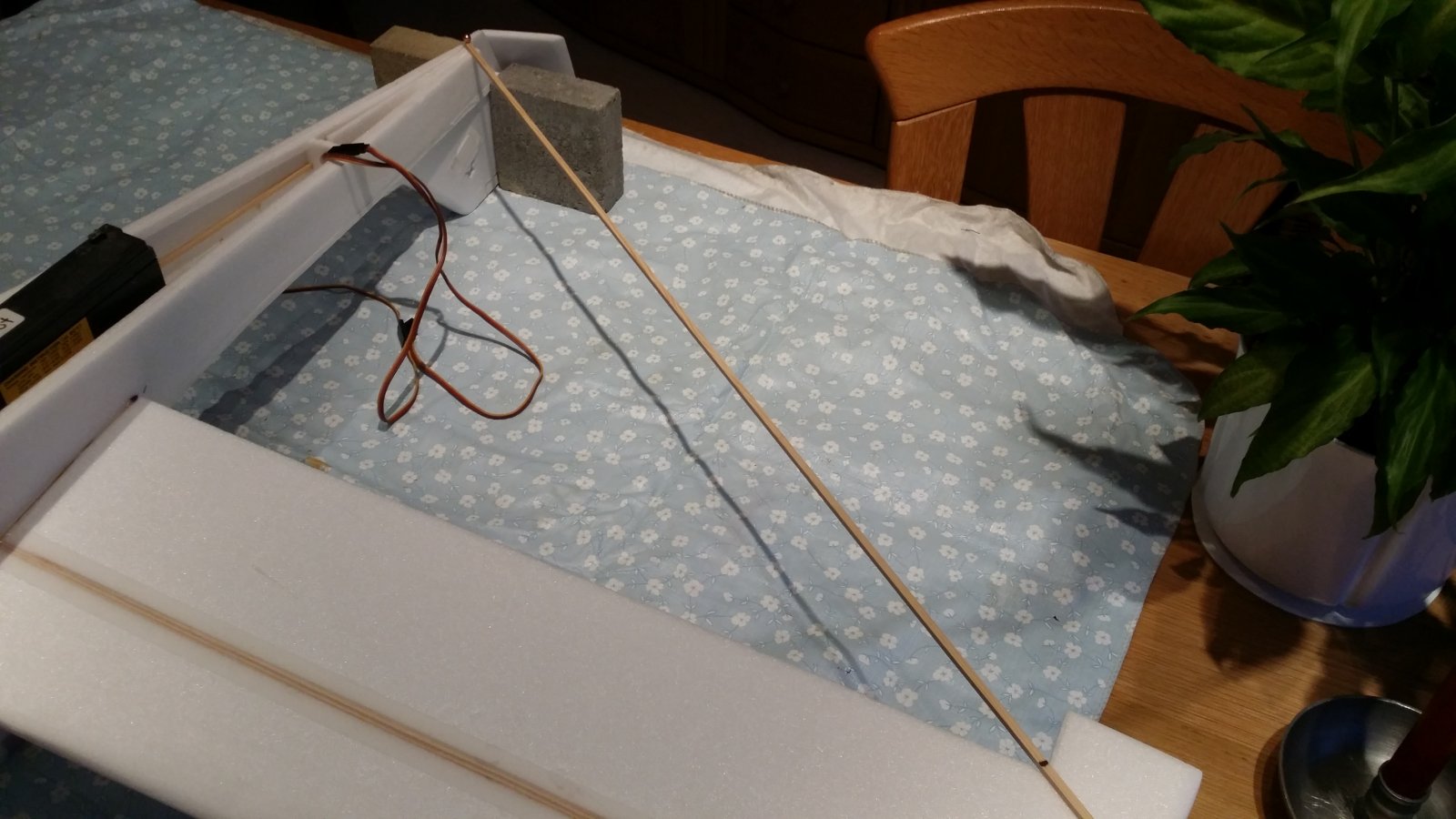

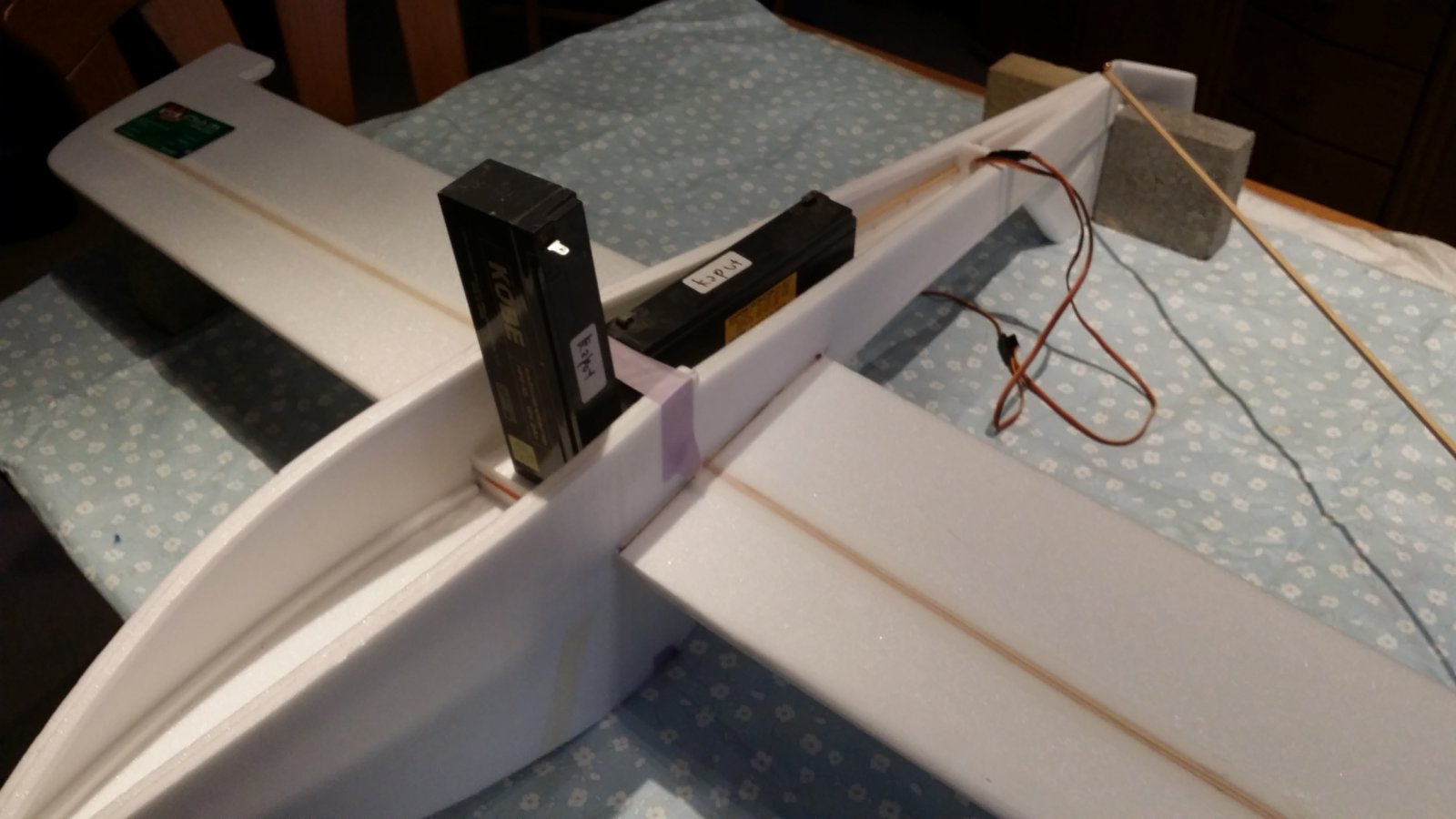

    Ik heb de vleugels extra dik gemaakt en een extra carbon latje in gelijmd. Verder wat foto's van het verloop.
    20161220_164951.jpg 20161220_165027.jpg 20161231_111041.jpg 20161231_111051.jpg 20161231_111317.jpg 20161231_132044.jpg

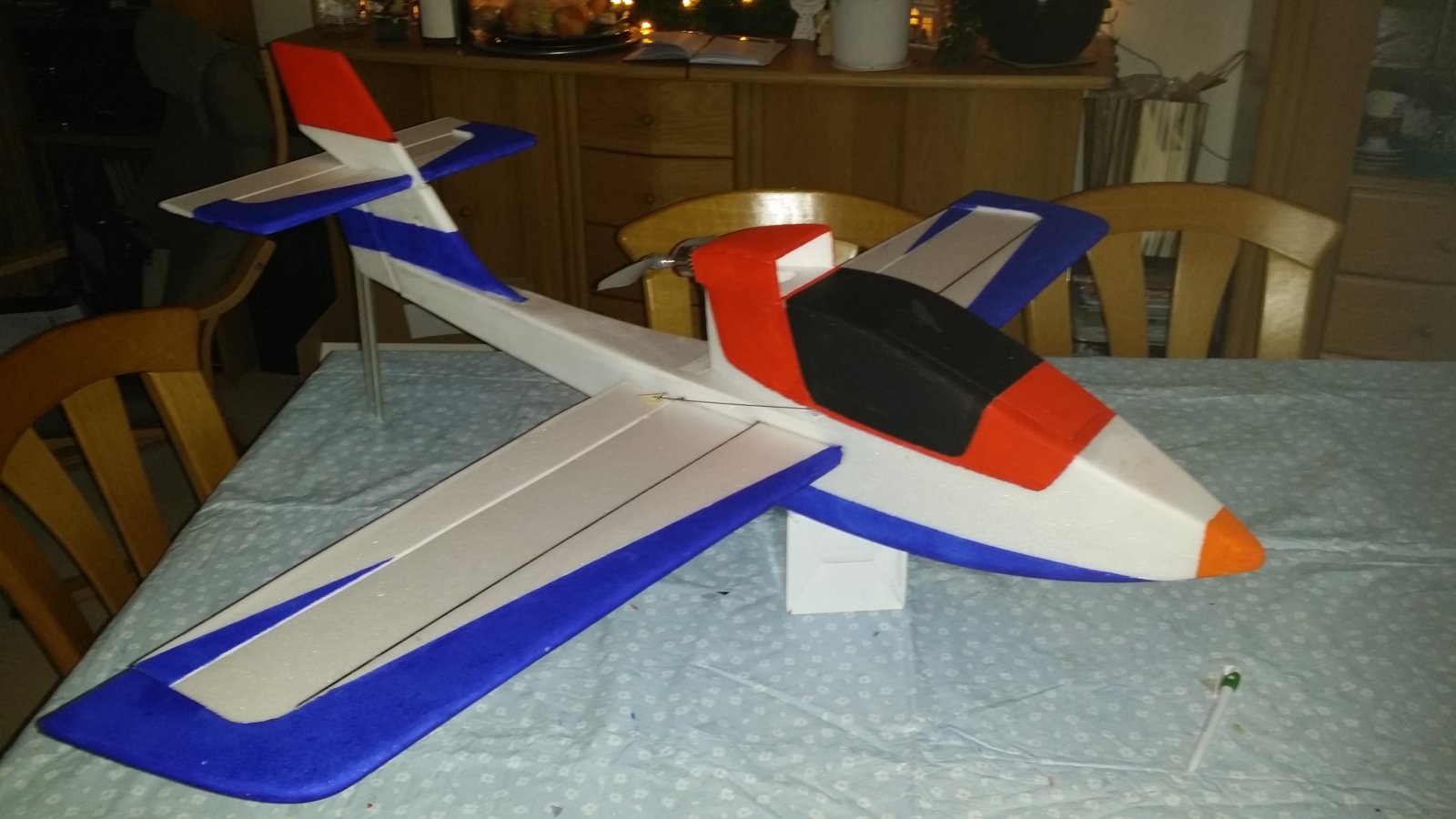

    Zo is het kleurenschema geworden.
    20161231_164318.jpg 20161231_121611.jpg

    En dan is het afwachten totdat het een beetje weer is voor de maidenflight.
    Het toestel is afgewerkt met Acryl verf en daarna een laagje waterdragende blanke lak.

  13. Andreotti

    Andreotti

    Lid geworden:
    20 jun 2012
    Berichten:
    358
    Locatie:
    Alphen aan den Rijn
    Ziet er goed uit Arnold :thumbsup:

    Slim trucje om de scharnieren in het midden te krijgen. Ik doe het altijd op het oog, maar dat wijkt soms wel een beetje af.

    Ben benieuwd hoe jij 'm vind vliegen.

    Groetjes,
    André
