MiMi DLG

Met de helftjes aan elkaar plakken....ik doe dat met bruis, ...eerst met schuurplankje hoeken maken ..passen meten passen meten etc etc.....en na uitharden bruis 1 streepje van 2cm breed 25 , en 1 van 3 cm breed 25 over de naden, en op hoogte LE/TE nog een driehoekje 25....

overigens, klinkt wel bag-dlg-nerd-erig de bovenstaande zin :D.

Laatst bewerkt:
dwarswind zei:
Sow. Dat ziet er gelikt uit. Ben ook benieuwd wat het weegt.

Krijg bijna zin om ook een zo'n vleugel te maken. Ik zal loet's bouwverslag eens goed lezen en youtuben om info te vergaren.
Klik om te vergroten...

Idd, tis allemaal niet moeilijk, wel veel werk (en nadenken :hammer:) ...maar zo te zien heeft Niels goed opgelet want dit ziet er heel seksie uit.

Haha!!!

Ik heb de helfjes al met een dun veegje epoxy aan elkaar gezet!
Doe je dat laagje glas met epoxy? En druk je hem ergens mee aan??

Zo tijdens het drogen even een peg maken.... Misschien lukt het wel voor zaterdag!

glas met epoxy idd, dan een laagje van dat dunne vershoudfolieplastik (uit de keuken, of een boterhamzakje (bah vies woord)) erover voor de glansch. gewoon aandrukken.

ziet er super strak uit!
niet gaan haaste he, dat zou zonde zijn

zou je eigenlijk niet maar 1laag glasweefsel kunnen gebruiken, dat dan de disser direct op het schuim ligt?

Terlet gaat toch te vroeg komen!!

Ik begin het af te raffelen en dat is zoals joris zegt zonde!!

Helaas van de week verder geen mogelijkheden meer

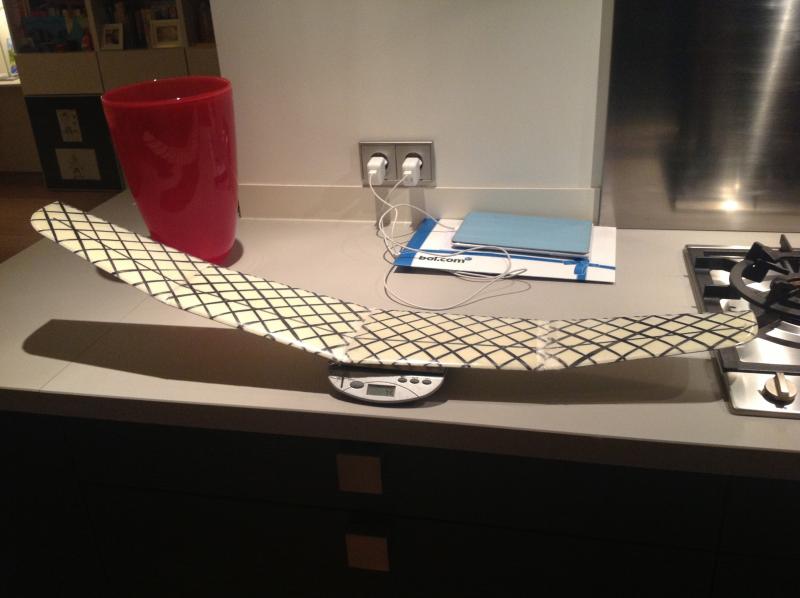

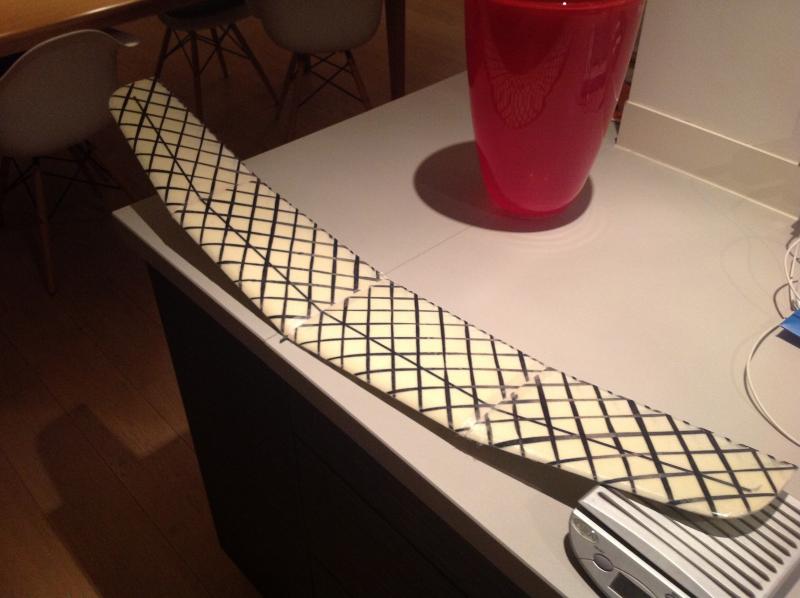

Hier de laatste stand

full
full


76 gram, alleen de peg moet er nog in

Laatst bewerkt door een moderator:
jorispicooz zei:
ziet er super strak uit!
niet gaan haaste he, dat zou zonde zijn

zou je eigenlijk niet maar 1laag glasweefsel kunnen gebruiken, dat dan de disser direct op het schuim ligt?
Klik om te vergroten...

Ik weet het niet joris, ik heb nu de site van flugfuhrer loet gevolgt.... Maar ik denk dat dit redelijk minimaal is hoor!

Misschien een idee om alle versies en variaties voor vleugeltjes eens op te sommen met daarbij een indrukte geven of iets sterk of niet sterk is + gewicht ? (tov bijv een buildup variant)

Niels1275 zei:
Ik weet het niet joris, ik heb nu de site van flugfuhrer loet gevolgt.... Maar ik denk dat dit redelijk minimaal is hoor!
Klik om te vergroten...

Laatst bewerkt:
fireforx309 zei:
Echt knap niels! Ferm staaltje beginnersbouwen
Klik om te vergroten...

thanks Fireforx!!!!

Planck_Franck zei:
Misschien een idee om alle versies en variaties voor vleugeltjes eens op te sommen met daarbij een indrukte geven of iets sterk of niet sterk is + gewicht ? (tov bijv een buildup variant)
Klik om te vergroten...

best een goed idee maar wel lastig hoe we stijfheid en sterkte gaan beoordelen

we zouden natuurlijk een wetenschappelijke aanpak kunnen doen door strookjes schuim van bijvoorbeeld 10mm dik, 100 breed en 200 lang met verschillende soorten glas en koolstof te bekleden en dan te testen op buiging, torsie en breuk.

maar ik ben bang dat de tijd die dat kost om te doen een beetje ontbreekt!
dan kijk ik liever een beproefde methode af (bij loet) en gaan we straks aan een full-size!

mischien kan Frans een Maxi ontwerpen (of laten we het MAMI noemen) die we als tegenhanger van de beroemde tantalus competitione kunnen inzetten ;-)

gewoon voor de gezelligheid! beetje strijd is altijd leuk!

oh wacht... misschien had ik eerst Loet om meer informatie moeten vragen voordat ik dit schreef :hammer:

Waar dit aan initiatieven niet allemaal toe gaat of kan leiden :D

Ik dacht meer aan een referentievleugeltje...ik heb er hier twee buildup liggen, en die zijn qua sterkte en gewicht redelijk aan elkaar gelijk. We moeten het ook niet al te wetenschappelijk maken.....want daar ga je nooit uitkomen.

vooralsnog zet ik de vergelijk met een buildup gewoon bij elk vleugeltje.

Enneuh misschien een leuk idee om een full size mimi te bouwen ? (een MaMa?)

Mijn laatste blauwe vleugeltje is 65 gram met streepje 50 op de neuslijst en dan 2*25 D box, 1*25 rest en 2 streepjes extra LE is veel stijver dan een buildup. En geen carbon gebruikt...maar goed, je kan er een complete database van maken...(gaan we niet doen :D)

Laatst bewerkt:
Hele vleugel biggen

Respect Niels! Knap resultaat, zeker als je weet hoe weinig tijd je naast je werk te besteden hebt;-)

Mbt de vleugel. Zou het niet lukken om de gehele of halve vleugel in 1 keer te baggen? Je zou dan een mooi overgang hebben in de knikjes?

Gr. Brian

Voor de mooi zou dat ideaal zijn, ook mooier en sterker....tvraagt wel wat gebouw...een hellinkje om je vleugel in te baggen...die je ook nog in de vacuum kan trekken...ik heb het ook overwogen, maar zoals ik het zie veel meer meerwerk dan winst.

Een vleugel aan één stuk baggen gaat heel goed.
Maar ja dan moet je de handel weer in stukken zagen om de knikken aan te brengen.
Heb er ooit aan zitten denken om aan de onderzijde van de vleugel op de plek van de knik een strook kevlar mee te lamineren.
Dan op de deling een sleuf maken zodat de vleugel scharniert op het kevlar naar de juiste hoek.
De sleuf vol blubberen met epoxy en microballoons in de juiste hoek fixeren en laten uitharden.
Hierna een strookje weefsel over de bovenzijde.

Niels, vleugeltje ziet er goed uit.
Je kan nog wat gewicht verliezen door de spatieering van de disser wat groter te maken.

Vergeet niet een hardpoint in de vleugel te maken voor het schroefje.

Groet

Frans

bgo zei:
Respect Niels! Knap resultaat, zeker als je weet hoe weinig tijd je naast je werk te besteden hebt;-)

Mbt de vleugel. Zou het niet lukken om de gehele of halve vleugel in 1 keer te baggen? Je zou dan een mooi overgang hebben in de knikjes?

Gr. Brian
Klik om te vergroten...

Hey Brian, leuk je hier te treffen, hoe is het bij jou? Zien we je zaterdag al op terlet??? Of moet je nog op curcus??

Een vleugel uit een stuk zou cool zijn en met een zak en helling kom je vast een heel eind, maar je moet je mylar ook nog eens ongelovelijk nauwkeurig knippen en neer leggen....wellicht allemaal te doen als je een serie zou maken maar voor een of twee vleugeltjes gaat dit goed genoeg!


Frans Bal zei:
Niels, vleugeltje ziet er goed uit.
Je kan nog wat gewicht verliezen door de spatieering van de disser wat groter te maken.

Vergeet niet een hardpoint in de vleugel te maken voor het schroefje.

Groet

Frans
Klik om te vergroten...


Hoi Frans, dank!!!
Ik vind de disser nu vooral erg breed 3k is veel breder dan ik verwacht had!!
Mijn spijkers staan nu 4 cm uit elkaar, hoe ver zou je adviceren?


Ehhh hardpoint...... Juist ja.... Ik ben bang dat die opmerking net iets te laat is..... Ik lijm wel een klein schijfje koolstof op de plek waar de schroef komt!!!
En een Mental note voor de volgende ;-)

Niels1275 zei:
Hey Brian, leuk je hier te treffen, hoe is het bij jou? Zien we je zaterdag al op terlet??? Of moet je nog op curcus??




Een vleugel uit een stuk zou cool zijn en met een zak en helling kom je vast een heel eind, maar je moet je mylar ook nog eens ongelovelijk nauwkeurig knippen en neer leggen....wellicht allemaal te doen als je een serie zou maken maar voor een of twee vleugeltjes gaat dit goed genoeg!

Hoi Frans, dank!!!
Ik vind de disser nu vooral erg breed 3k is veel breder dan ik verwacht had!!
Mijn spijkers staan nu 4 cm uit elkaar, hoe ver zou je adviceren?


Ehhh hardpoint...... Juist ja.... Ik ben bang dat die opmerking net iets te laat is..... Ik lijm wel een klein schijfje koolstof op de plek waar de schroef komt!!!
En een Mental note voor de volgende ;-)
Klik om te vergroten...

Zaterdag gaat helaas niet lukken Niels. Binnenkort ben ik wel van plan te starten met de bouw van een Mimi.

Denk dat 6 cm met 3K wel meer dan ok is voor een MiMi.

Dat hardpoint kan je nogsteeds prima maken hoor.
Gewoon aan een kant een gat van 6 boren, dan met een omgebogen spijker, soort L met een 5 mm omgezet, een rond kamertje in de vleugel uithollen.
Hierin stort je dan de epoxy/microballoon/carbonsnippers zooi.
Uit laten harden en gat boren, zit als een huis.

Frans

bgo zei:
Zaterdag gaat helaas niet lukken Niels. Binnenkort ben ik wel van plan te starten met de bouw van een Mimi.
Klik om te vergroten...

Helemaal top!!!

En dan hoeven we niet te golfen of dat soort gedoe, maar kunnen we gewoon in een uurtje in een weiland zwiepen tijdens besprekingen ;-)
