ML Midge 0.8cc Diesel

Discussie in 'Motoren' gestart door Frans Bal, 12 dec 2022.

  1. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen
    Iets verder met de brandstofverzorging.
    Tankje en het dekseltje gedraaid.

    Nog de zuigbuis en een moertje maken om het tankje vast te zetten.


    Normaal zit er schroefdraad op de deksel/tank. Schroef je de tank er simpel op. Alleen ik heb niet de hulpstukken voor de Unimat om draad te snijden. Kopen is geen optie, tweedehands moeilijk te vinden en daarbij erg prijzig.
    Dan maar iets anders bedacht.

    Tank ML Midge.png Tank sectie.png

  2. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.590
    Locatie:
    noord-limburg
    Hardsolderen

    Hardsolderen kun je leren.,
    zoals fietsen, lopen, fluiten, zwemmen en nog veel meer.
    Menig (hard)soldeerwerk is te maken met enkel propaan.
    Sneller en vaak beter,
    zeker bij meer te solderen metaal massa
    met un gas-en zuurstof.
    Veel mensen hardsolderen met een propaan-perslucht brander.
    Denk maar eens aan edelsmeden.

    Dat perslucht bij je gas geeft toch weer meer hitte en kun je sneller hardsolderen.
    Een hardsoldering maken is tijdgebonden.
    Een werkstuk metaal moet de tijd krijgen om op te warmen,
    een hardsoldeer vloeimiddel moet op vloeitemperatuur gebracht worden,
    en het toevoegmetaal zilver moet daarin kunnen smelten en vloeien.

    Hardsolderen is iets dat werkelijk iedereen kan leren.
    Het beste is, ga op een hardsoldeer cursus.
    Hier leer je in korte tijd echt hardsolderen.

    Enkele foto als voorbeeld:
    upload_2023-1-13_17-12-17.png upload_2023-1-13_17-12-26.png upload_2023-1-13_17-12-34.png upload_2023-1-13_17-12-47.png
    Foto's w.p. 1-2023 Copyright Foto's alleen voor "Het Modelbouw Forum".
    1 messing aan messing aan koper
    2 RVS aan messing
    3 Aluminium aan koper
    4 RVS onderplaat links tonnetje RVS, rechts tonnetje koper

    Hier zie je dus op de foto's dat alles mogelijk is.
    Bang maken doe ik niemand, teveel beloven zeker ook niet.

    Behalve foto 3 is alles met hetzelfde vloeimiddel en hardsoldeer zilver gesoldeerd.
    Foto's 3 is een vloeimiddel voor
    aluminium aan aluminium of
    aluminium aan koper of
    aluminium aan messing.

    Mogelijk is dat NVM weer een workshop gaat organiseren.

    Wil je meer weten over hardsolderen kijk eens bij mijn bijdragen hier:

    Resultaten voor Zoekopdracht: hardsolderen

    Heb je vragen kun je ze altijd stellen.
    Er is altijd wel iemand die een passend antwoord kan geven op je vraag.

    Veel modelbouwplezier,
    Willum

  3. wie1963

    wie1963 PH-SAM

    Lid geworden:
    3 jun 2019
    Berichten:
    372
    Locatie:
    Ridderkerk
    Frans, mijn Emco kan wel draad snijden, je bent altijd welkom om deze klussen bij mij te doen.

    Bruno van Hoek en Ton van Munsteren vinden dit leuk.
  4. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen
    Ah, goed te weten.
    Kan natuurlijk ook uitbesteden:rofl:
    Welke Emco heb jij een 5?

    Op de 3 die ik heb kan je draadsnijden. Daar heb je een nogal speciaal hulpgereedschap voor nodig. Aan de achterkant wordt een brug gemonteerd. In de brug een kopieer inrichting die de spoed volgt van een rol met de te snijden spoed. Voor elke spoed heb je een andere volger en rol nodig. Gebruikt knijter duur en of het helemaal toppie werkt??

    De 4 heeft weer een opzet met tandwielen, zo als het heurt. Aandrijving met de hand dmv een zwengel.
    Deze oplossing ziet er niet erg ingewikkeld uit en zou zelf te maken te zijn.

    De NVM heeft een tekening te koop voor de 3 om een draadsnij opzet met tandwielen te maken. Werkt hetzelfde als die voor de 4, alleen wat groter in bouw

    Ton van Munsteren vindt dit leuk.
  5. wie1963

    wie1963 PH-SAM

    Lid geworden:
    3 jun 2019
    Berichten:
    372
    Locatie:
    Ridderkerk
    Frans, ik heb heel lang geleden zeer gebruikte Emco maximat V10-P met een Nortongetriebe gekocht, heb daar een andere motor op gebouwd met een frequentie regelaar , omdat de tandwielkast wat verkracht was, en ik geen 3 fase op zolder heb, door de jaren heen heb ik er geen spannende dingen mee gedaan, maar ik wil hem ook niet missen, ik heb heel vroeger wel wat les gehad in draaien op de LTS maar daar houd het wel mee op.
    Moet wel zeggen dat de frequentie regeling geweldig werkt en ook op lage snelheden.

    Ton van Munsteren vindt dit leuk.
  6. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen
    Ding Dong, ...de pakketbezorger.
    Ah ja, had een tijdje geleden bij AliExpress een setje diamant pasta besteld. De pasta is later nodig voor het lappen van de cilinderbusjes en de zuigertjes.
    Nu kostte het setje ongeveer 12 Euro, dus was de verwachting niet al te hoog. Je weet wel, iets anders krijgen dan wat op de foto stond. Nou dat viel erg mee. Een leuke kleurige set spuitjes gevuld met pasta van 40 tot 0.5 mu. Gezien de prijs zal je dat wel met een 200 mu korreltje moeten nemen.

    Ter vergelijk onder het setje een spuitje pasta met herkomst Europa. Zo beetje gelijke hoeveelheid alleen deze kostte 80 Euro Ex btw. Ja, echt.......voor e'e'n spuitje.


    Bruno van Hoek en Ton van Munsteren vinden dit leuk.
  7. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen

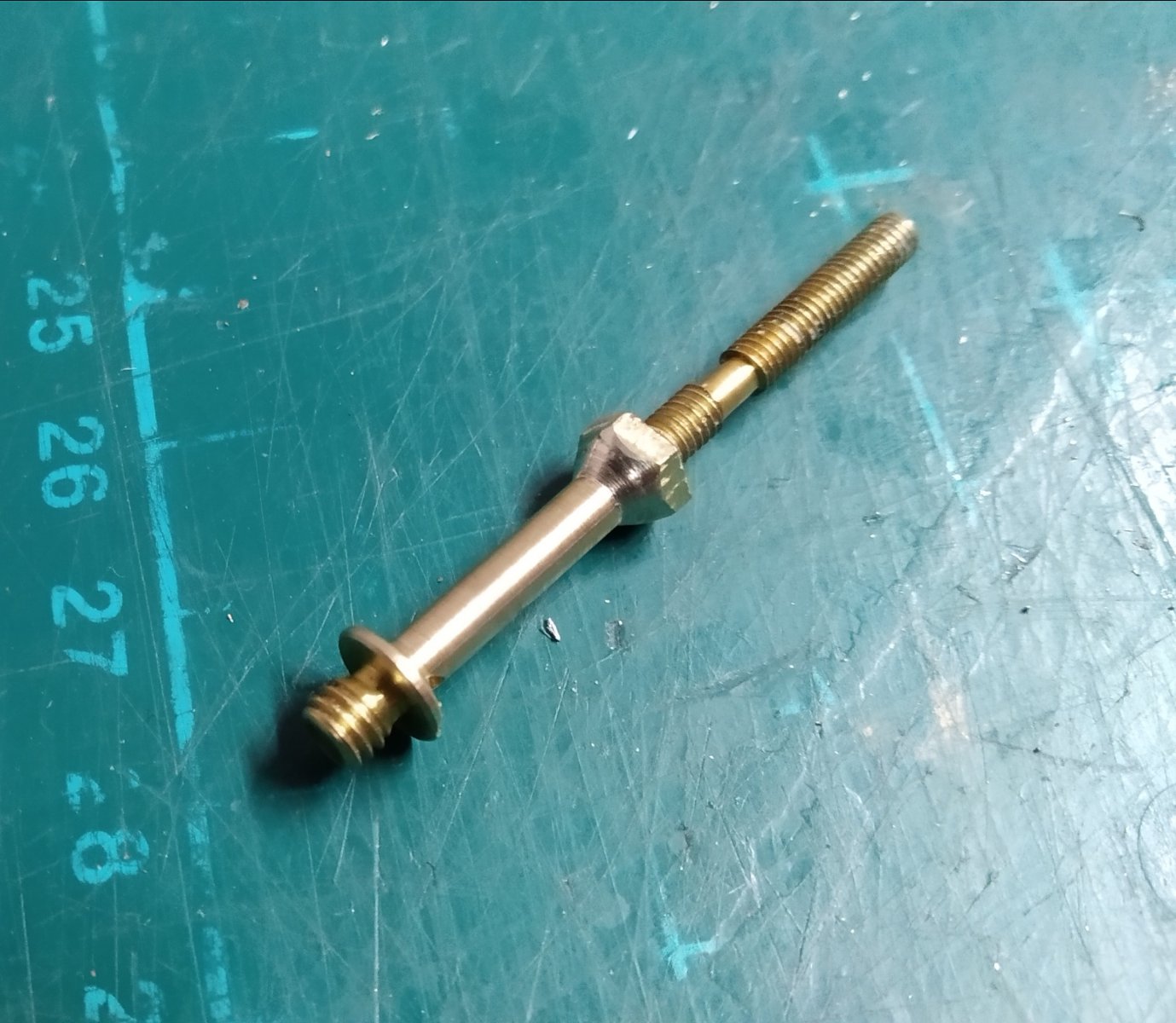

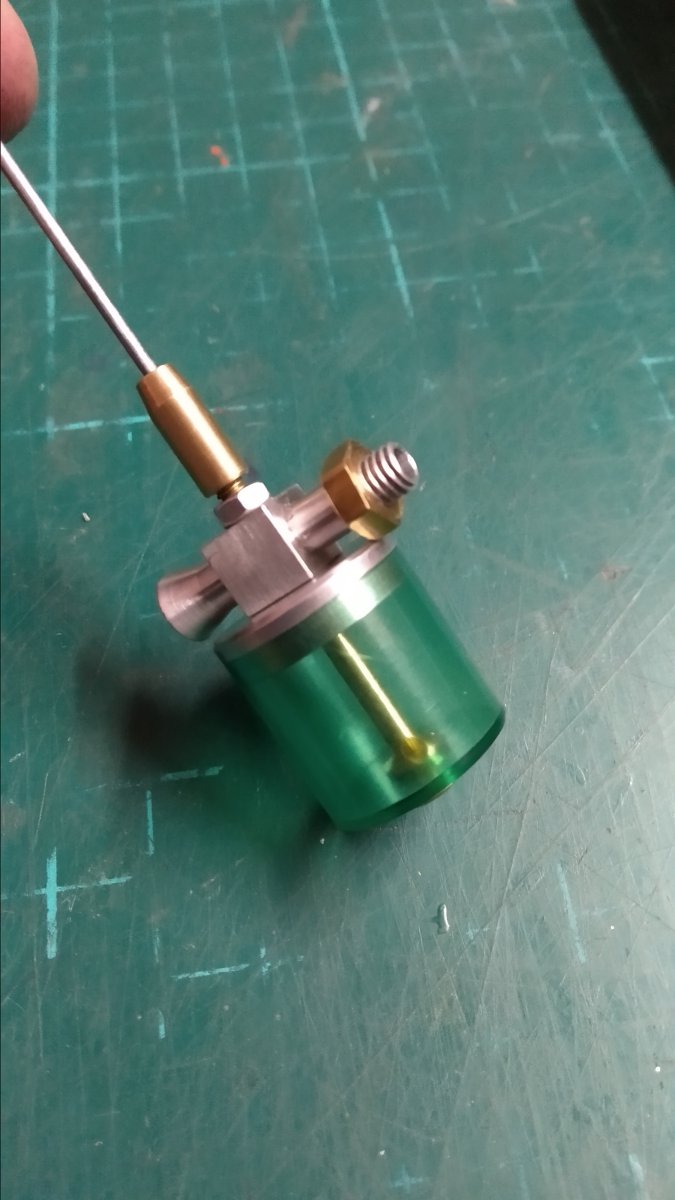

    Het zuigbuisje en het moertje om de tank vast te zetten zijn klaar.


    Nu moet het zuigbuisje aan de sproeier worden gesoldeerd. Beide uitgelijnd op de Unimat.


    Dan een ringetje soldeer er op en wat flux.
    Plaatselijke sneeuwbui.


    Ondanks dat de onderdeeltje ruim waren ingespannen om niet te veel warmte te verliezen was het brandertje dat ik eerder had gebruikt te klein. Kreeg er niet voldoende warmte in. Met een grotere brander was het zo gefix.


    Bruno van Hoek en willum vinden dit leuk.
  8. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen

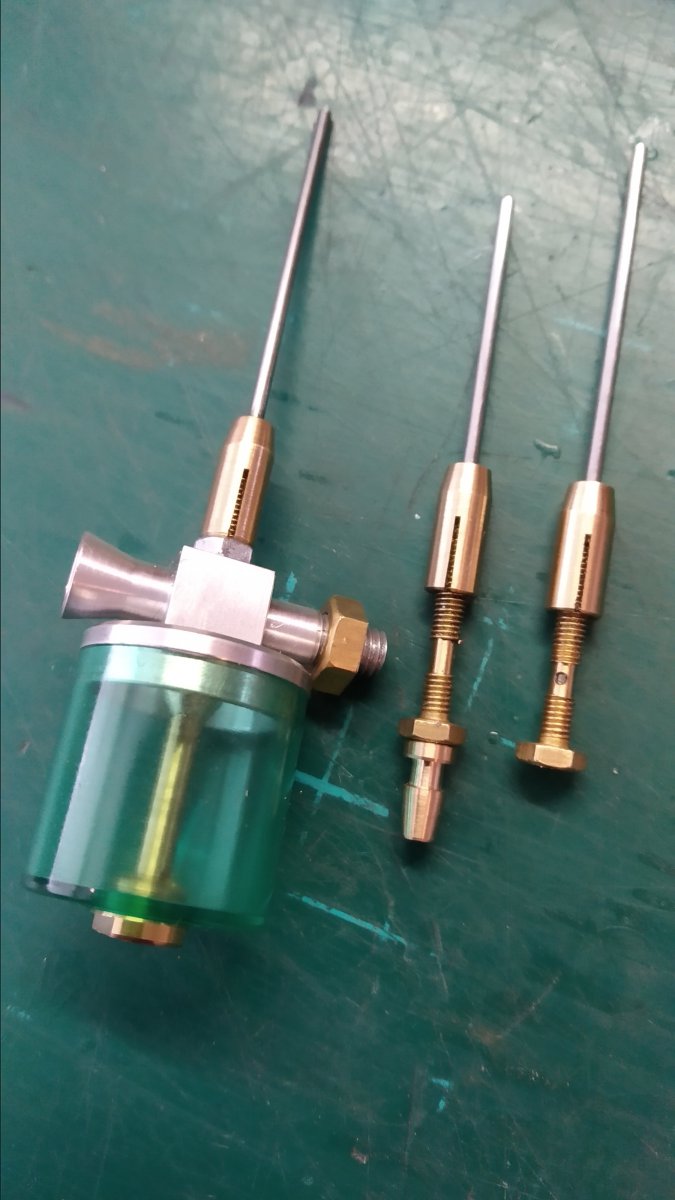

    Flux verwijderen en een beetje opgeleukt.

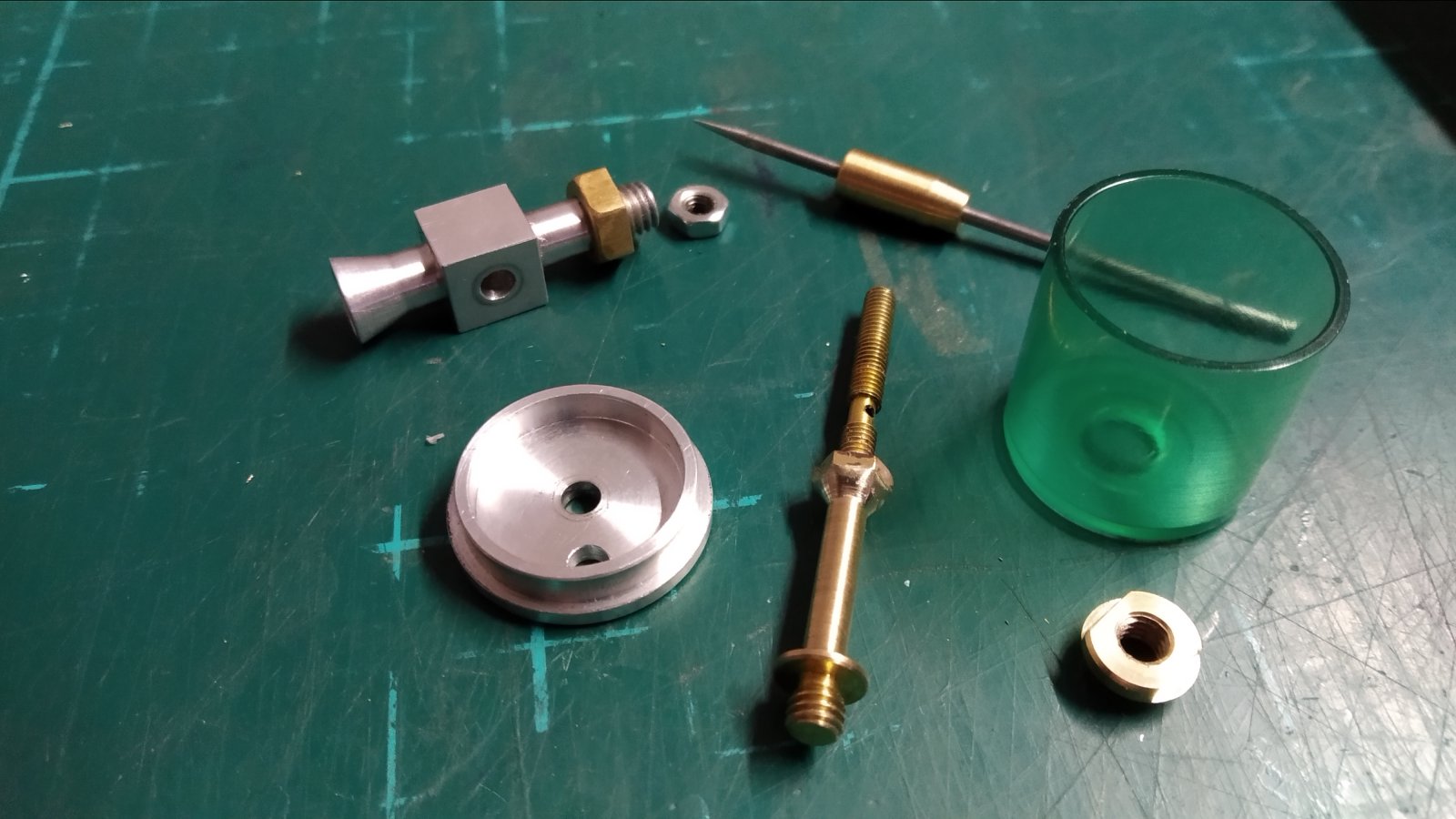

    Onderdeeltjes voor de carburateur/tank.




    Compleet, nou bijna, houder inzagen en de naald nog solderen.


    Bruno van Hoek, ramses, beemstra en 8 anderen vinden dit leuk.
  9. j.knippels

    j.knippels

    Lid geworden:
    12 jun 2006
    Berichten:
    291
    Respect

  10. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen
    Naaah, toch maar het nationale en internationale advies opgevolgd en de naald houders van een zaagsleufje voorzien. Mooi een gelegenheid om de laatste aanwinst te proberen, een echte zaagfreeshouder. Ja best handig als je ook een houder hebt, zeker als je al zaagfreesjes hebt ;).

    Aan de slag maar, eerst netjes in het midden van de houder zeten.

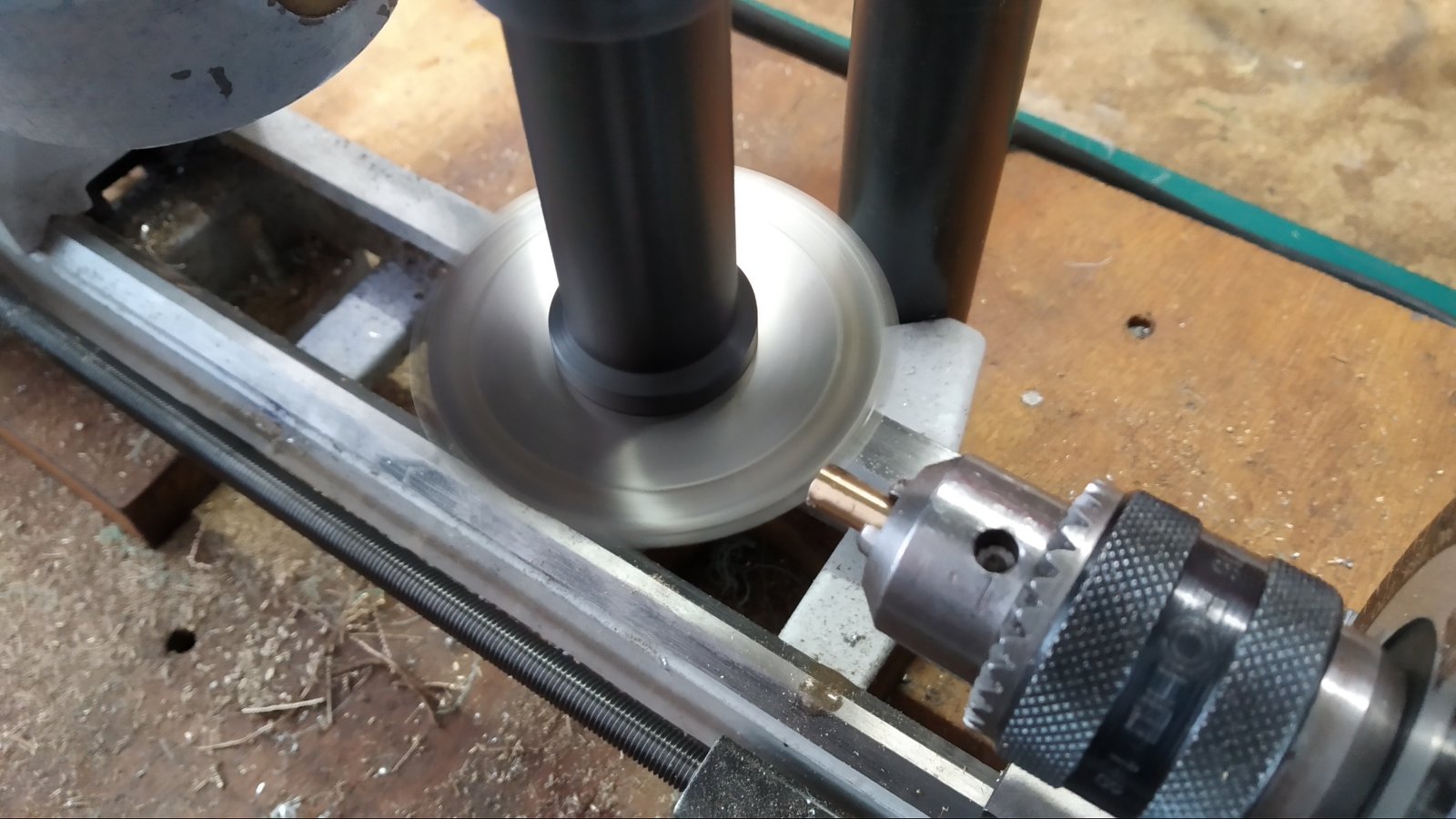

    Zaagfreesje van 0.5mm dik.


    Laag toerental en zagen maar..


    Nou dat was zo gepiept.
    Voor twee motortjes een slangnippeltje gedraaid.


    Bruno van Hoek en ramses vinden dit leuk.
  11. Énke Blériot

    Énke Blériot PH-SAM

    Lid geworden:
    29 jul 2014
    Berichten:
    2.012
    Locatie:
    Zwolle
    Slechte zaak Frans..nu stromen de opdrachten binnen en kun je de bouw van je eigen dieseltje wel op de buik schrijven..ik zal ff een lijstje maken voor 30 naalden en toebehoren..uh..kwartje per stuk??

  12. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen
    Een kwartje :confused:
    Henk, volgende keer wel je raam openzetten als je met Spons Bob aan het spelen bent. Die dampen kunnen rare dingen met je doen...
    , hihihihihi,

  13. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen
    Wacht nog steeds op het aluminium dat ik heb besteld, vandaag een mailtje die kant op met de vraag wanneer er geleverd wordt....

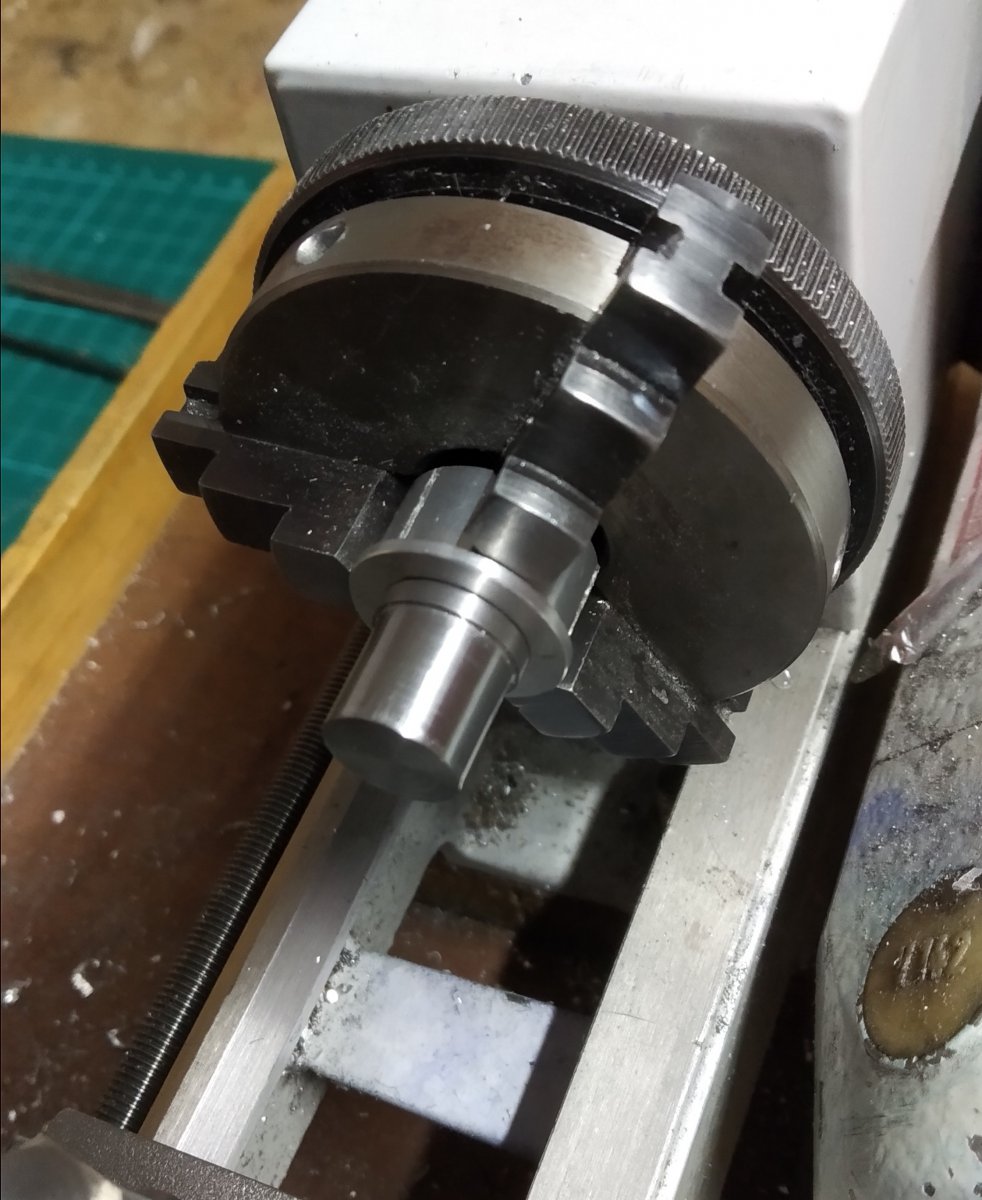

    Dan maar iets anders doen. Krukasje afmaken en de kruktapjes draaien.
    Maar welke maat moeten die worden. Ik heb twee ruimertjes voor het maken van de drijfstangen gekocht, rond 2,5 en 3,2 mm.

    Idee, maak eerst een test drijfstang. Niet echt een drijfstang, meer een plaatje met de geruimde gaatjes er in. Dan de gaatjes opmeten met een "kaliber".

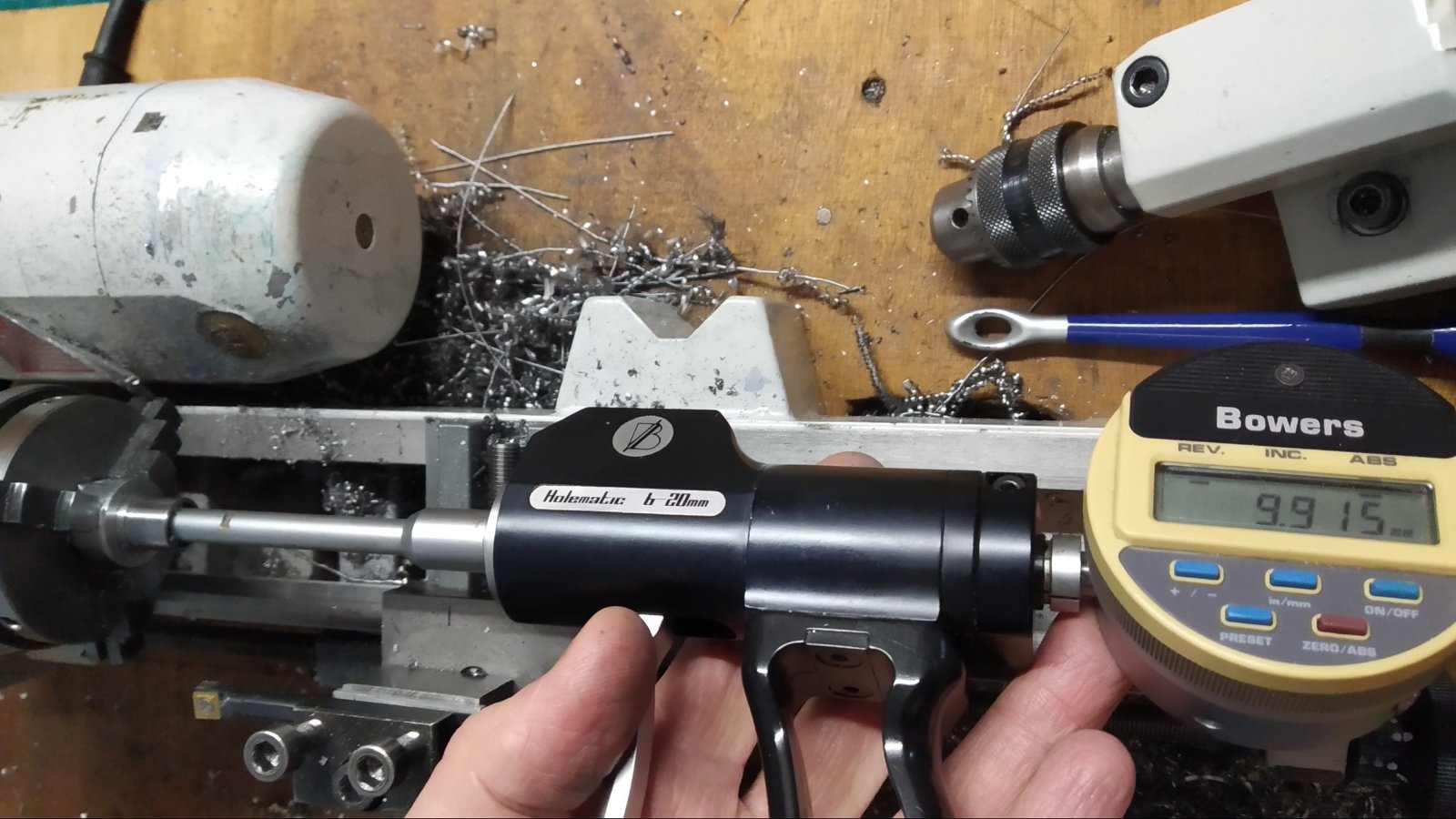

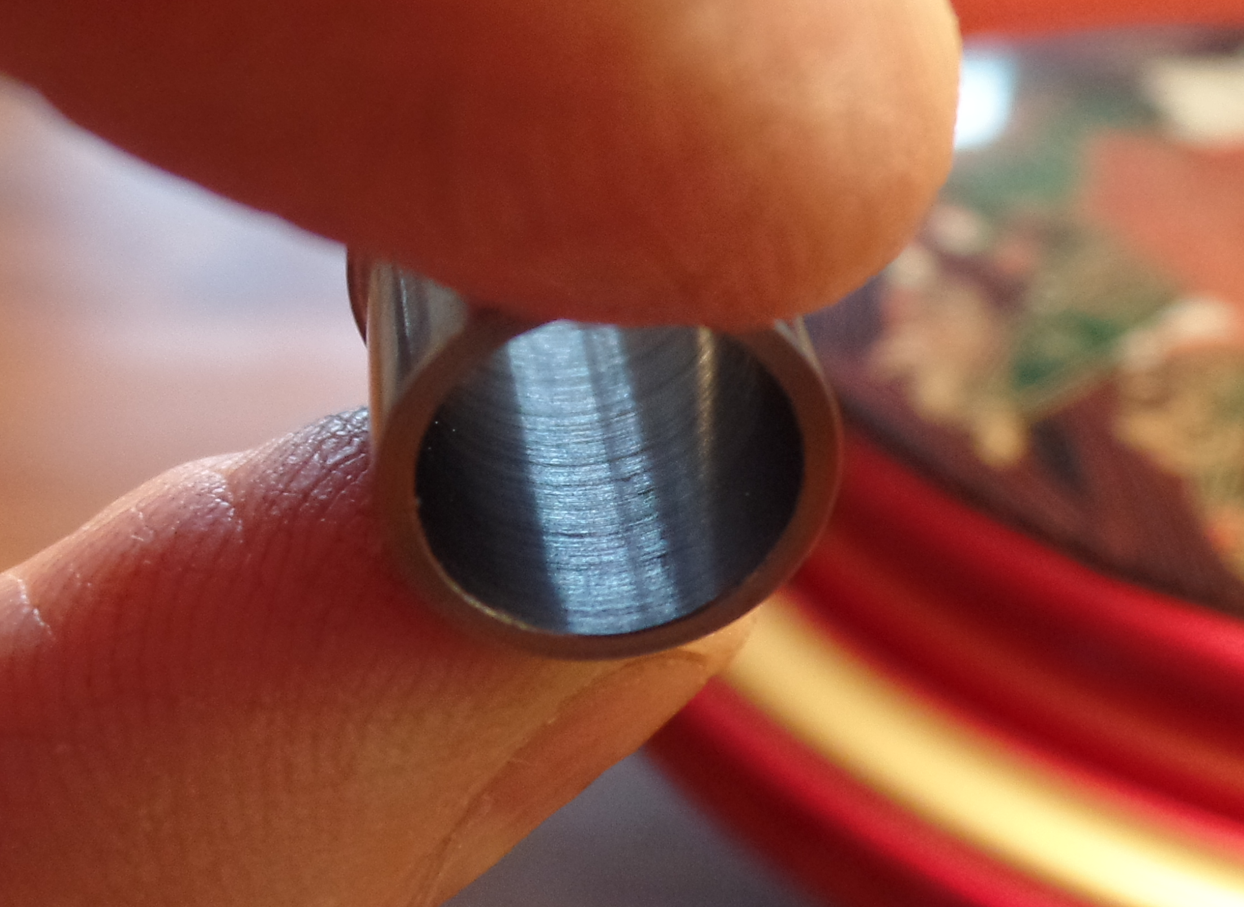

    Beide ruimers bleken te doen wat er op stond. Netjes rond 3.21 en 2.51 mm.
    Van een uitwerppen een asje gemaakt van 3.2+ mm precies. Paste perfect in het 3.2 gaatje, net iets "krap".


    Krukastapje moet dus 3.22 mm worden. Net te krap, kan die nog pas gepolijst worden.

    Door de onderbroken snede krijgt de beitel aardige tikken. Na de helft draaien was de scherpte wel weg, ff slijpen.
    Best even werk, maar nummer 1 is klaar.


  14. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen
    De twee andere krukasjes zijn nu ook gereed.
    Wacht nog op wat materiaal.

    Contact gehad met de leverancier en hij had wat leverprobleempjes met de tussenmaten 22, 32 mm enzo. Bestelling nu herzien, hoor nog wat hij wel leverbaar heeft.

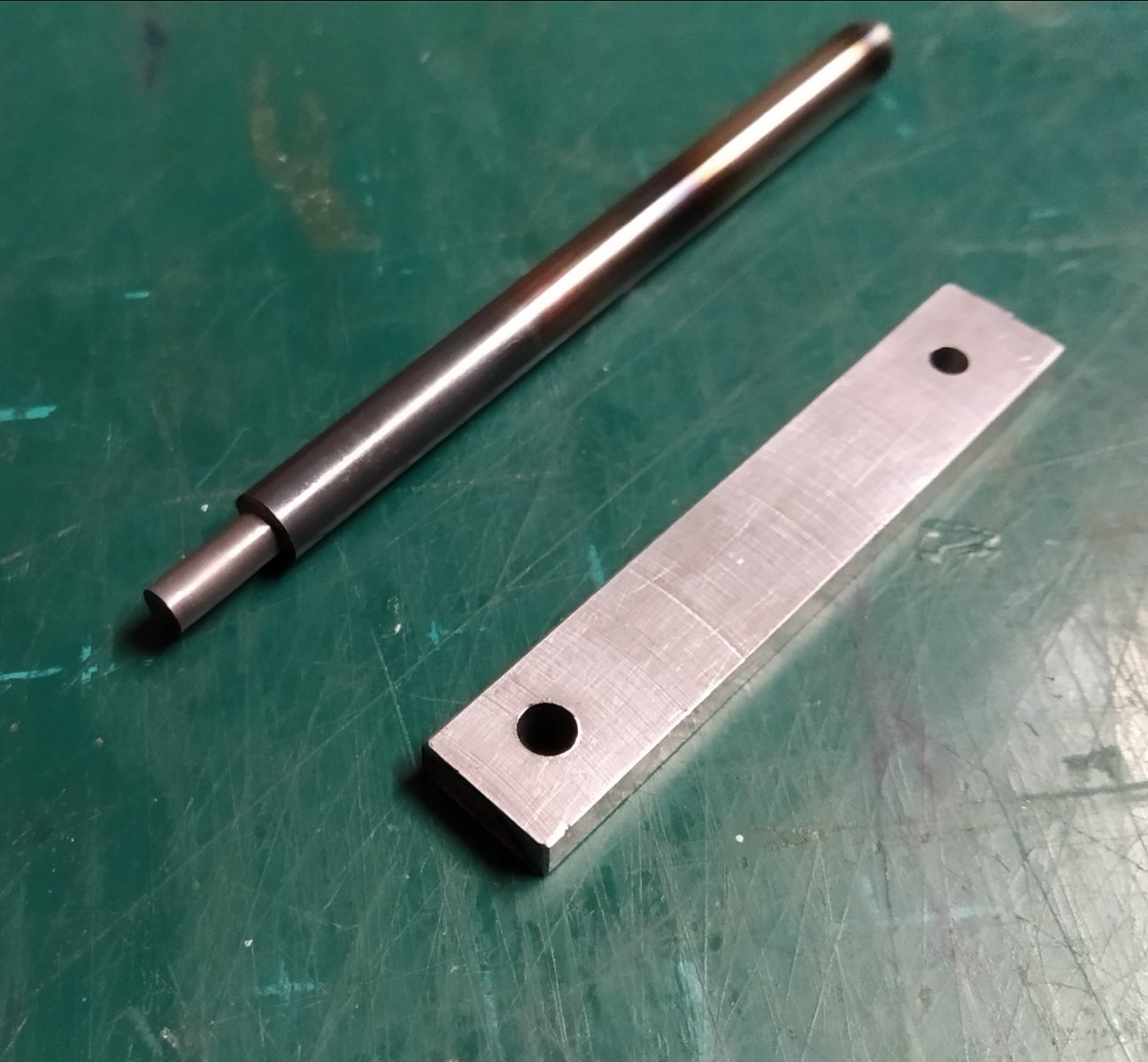

    Voor het maken van de M2 draadgaatjes in de motorblokjes een boormal aan het maken. Alles bij elkaar was dit de beste oplossing .

    Op het vlakke deel moet nog een klemplaatje komen, zorgt dan ook voor de uitlijning.


    Bruno van Hoek, jef en Ton van Munsteren vinden dit leuk.
  15. Énke Blériot

    Énke Blériot PH-SAM

    Lid geworden:
    29 jul 2014
    Berichten:
    2.012
    Locatie:
    Zwolle
    Oeiii M2..voorzichtig aan..!!

    Mocht er een tapje breken..en onder het oppervlak liggen...kan er uit gezinkvonkt worden...dus dan fff aan de bel trekken ipv carter weggooien..

    Maar ... beetje spiritus er bij en ..

    Eerste stukje zou je met de kolomboormachine kunnen doen...Boorkop met de hand draaien...kin op de kruishandle ( voor de voeding naar beneden)...en dan enkele mm's er in..daarna overnemen met je tapkrukje. 1e..2e en 3e tap?

    Ton van Munsteren vindt dit leuk.
  16. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen
    Ja, van die kleine maatjes tappen is tricky. Maar met geduld en gevoel is het goed te doen.
    Het gevaar bij tappen ligt niet zo zeer in het snijden maar in het lossen of terugdraaien van de tap. Bij het terug draaien worden de krullen losgebroken. Dit kost wat kracht en de losse krullen kunnen weer voor vastlopen zorgen.

    Begin met de tap er een paar gangen in te draaien, hierbij goed kijken of het recht gaat. Tap eruit, schoonmaken, smeren en verder snijden. Ik houd met een hand, tussen duim en wijsvinger de schacht van de tap vast. Met de andere hand kort bij het center van het wringijzertje de tap ronddraaien. Hierbij voelen of de benodigde kracht niet oploopt. Loopt deze op, tap eruit schoonmaken en verder. Wel voorzichtig in het begin ivm breken van de krullen. Vaak voel je na twee omwentelingen al wat weerstand. Maakt niet uit tap stukje terugdraaien en voorzichtig weer verder. Loopt de kracht weer op tap eruit en schoonmaken.
    Dit gaat niet snel, echter kans dat de tap breekt is minder. En ja, ook als je voorzichtig bent kan zomaar de tap breken.

    Malletje klaar, boren maar.


    Was ff wat werk, maar 12x M2 draadgaatjes zijn klaar.


    Laatst bewerkt: 22 jan 2023
    HansH, jef, Theo P en 1 andere persoon vinden dit leuk.
  17. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen
    Tijd voor een klein klusje. Compressie schroefjes, als je dit zo mag noemen.
    Gestart met een M4x30 cilinderkopschroef met binnenzeskant..... Euh, inbusboutje dus.

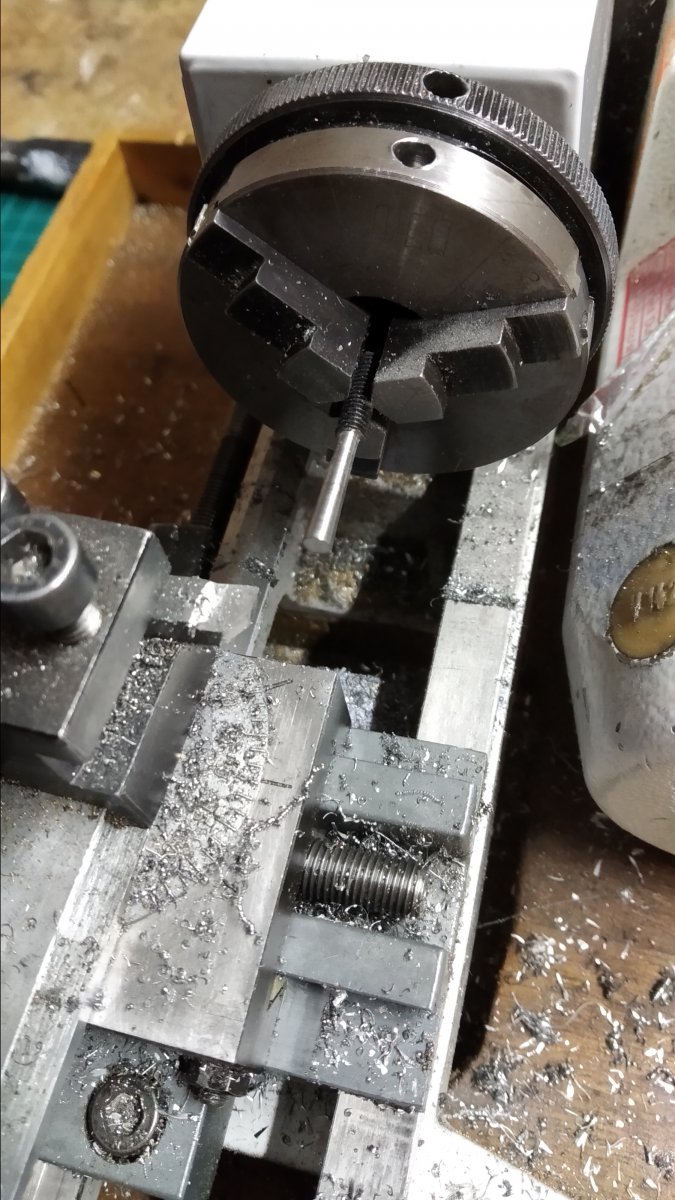

    Eerst het kopje eraf en dan een deel taps draaien


    Eind rond maken met een vijl en netjes glad maken met schuurpapier.

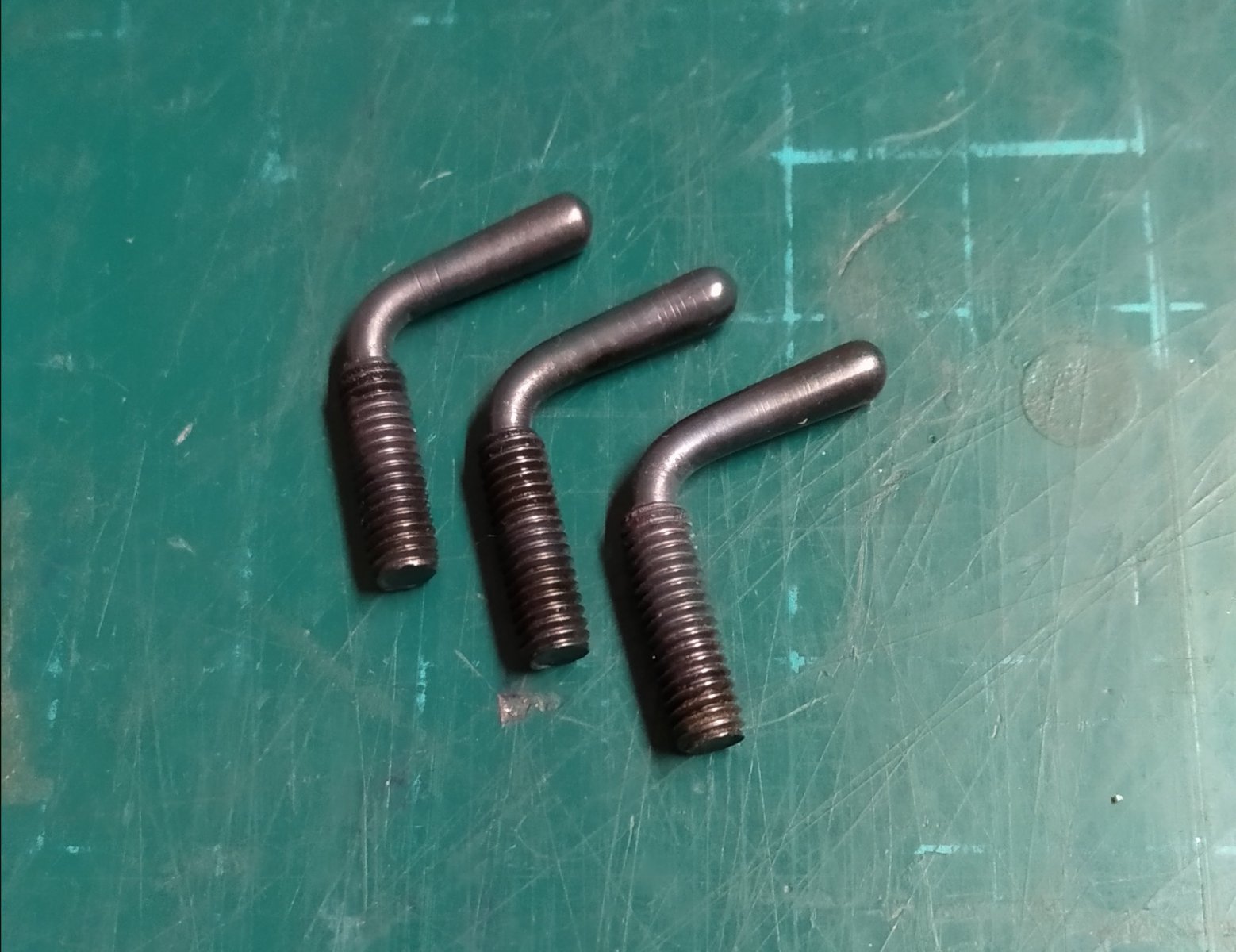

    Ik heb de boutjes waar de bocht moest komen verhit naar oranje en gebogen.
    Voordeel na afkoelen een mooie verkleuring.


    Nu ff achter wat materiaal aan.

    N.P.S., HansH, Bruno van Hoek en 2 anderen vinden dit leuk.
  18. Ton van Munsteren

    Ton van Munsteren PH-SAM Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    6.287
    Locatie:
    Dordrecht
    Man je bent toch ook een gigant wat is dit toch gaaf om te zien en alles even strak

    Frans Bal vindt dit leuk.
  19. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen

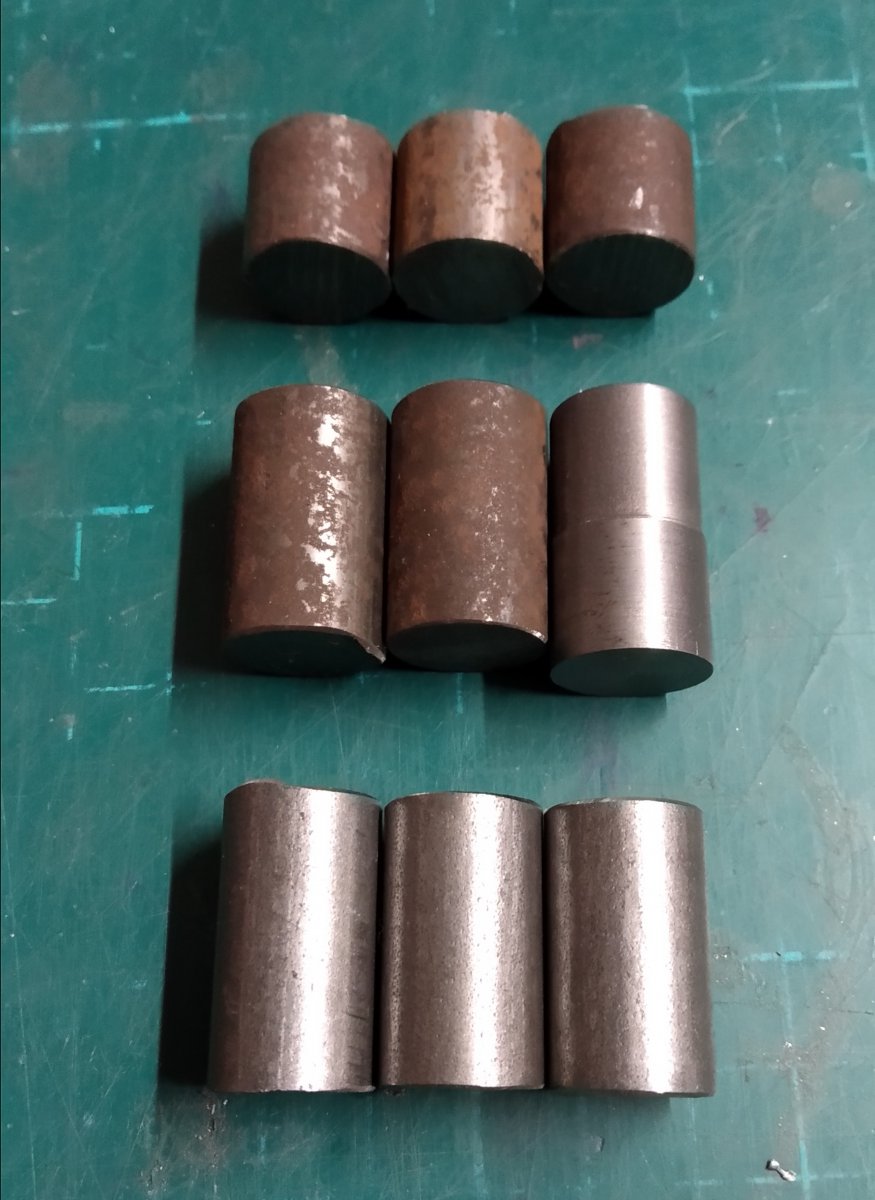

    Materiaal, tja, had diverse diameters aluminium besteld. Helaas waren veel maten op het moment niet leverbaar en wanneer het weer geleverd werd..... Gelukkig heb ik nog genoeg voor de cilinderkopjes.

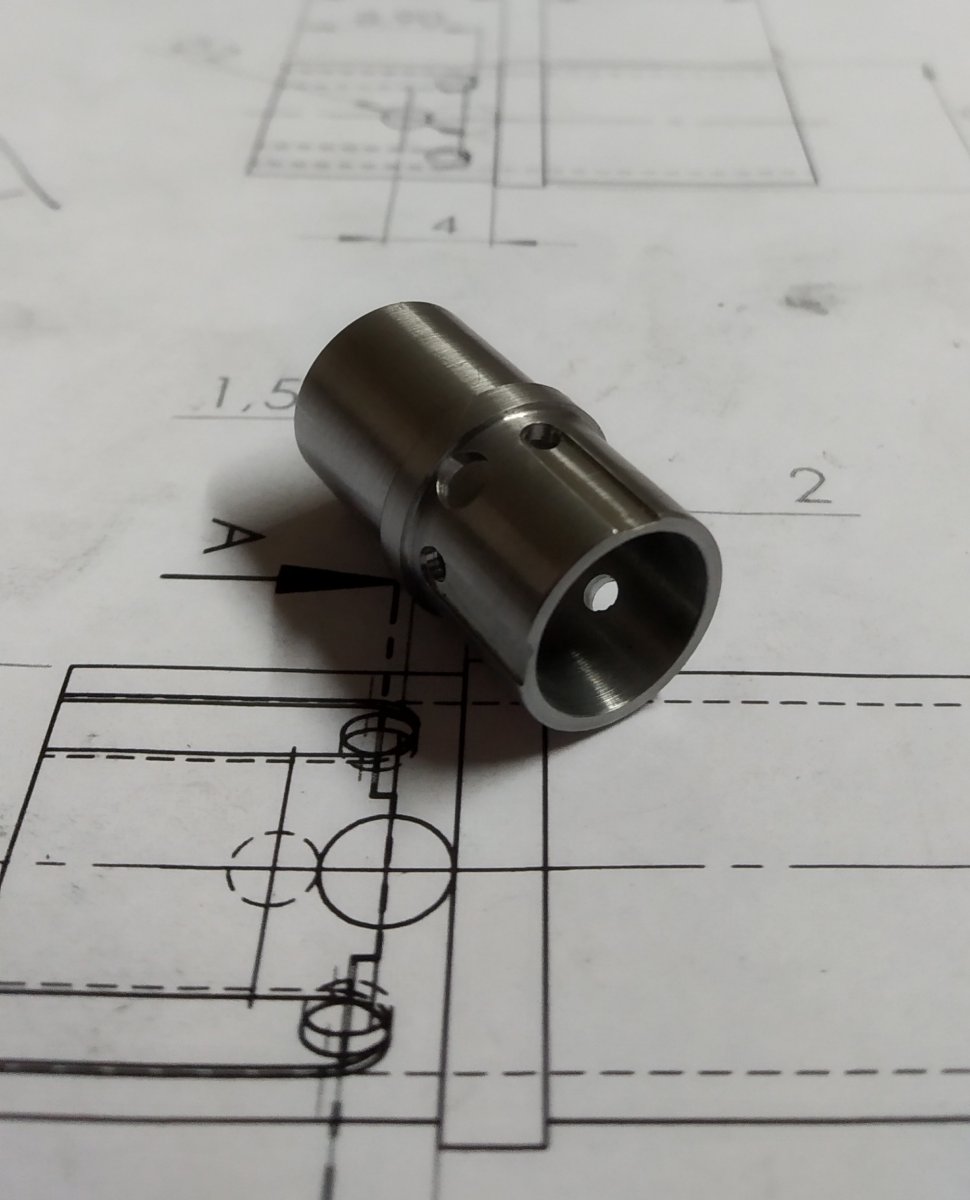

    Materiaal voor de cilinders heb ik kunnen ritselen bij een toeleverancier van mijn werk. Aan het werk dan maar.

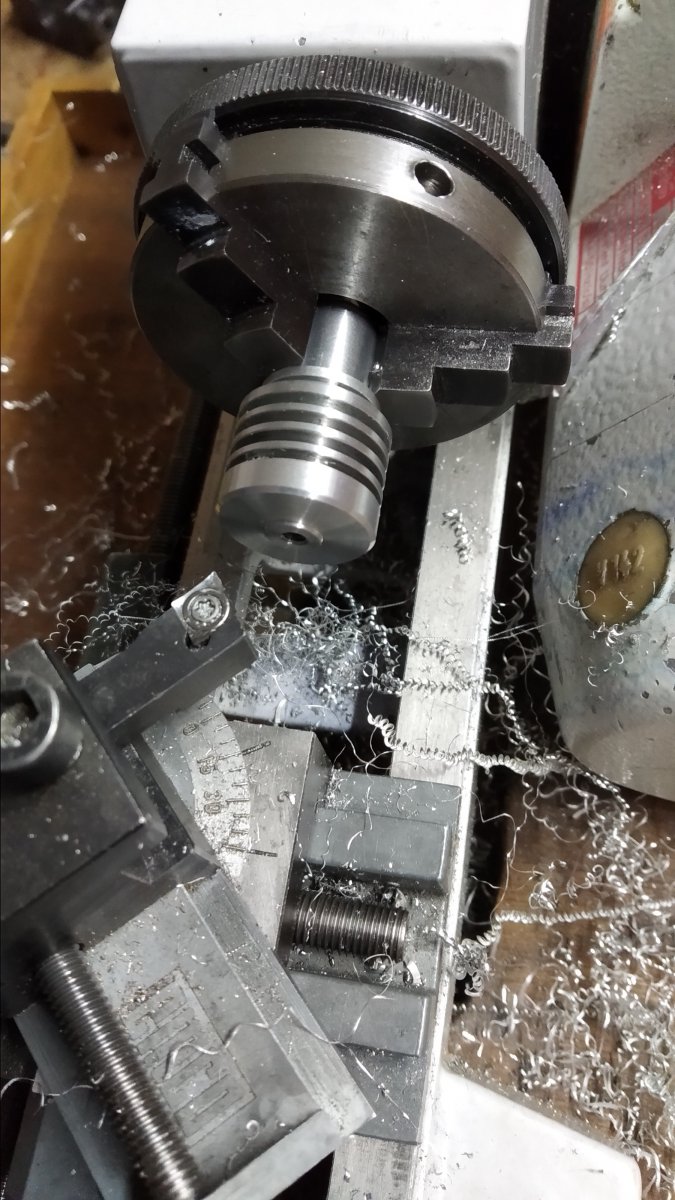

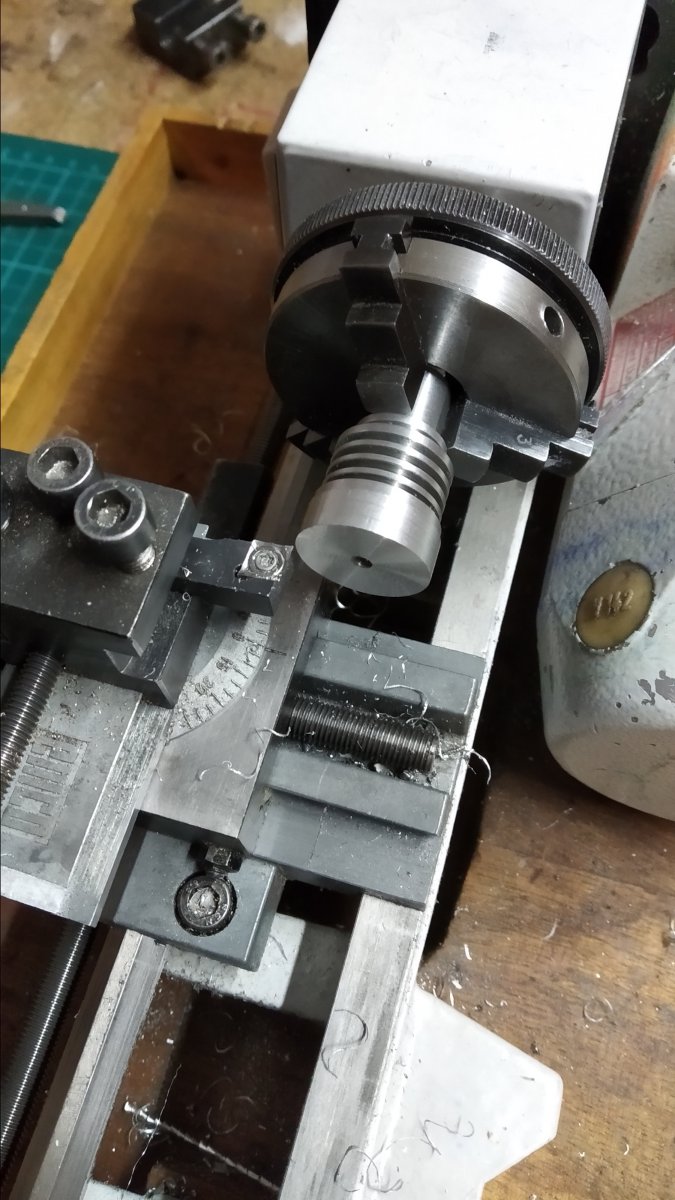

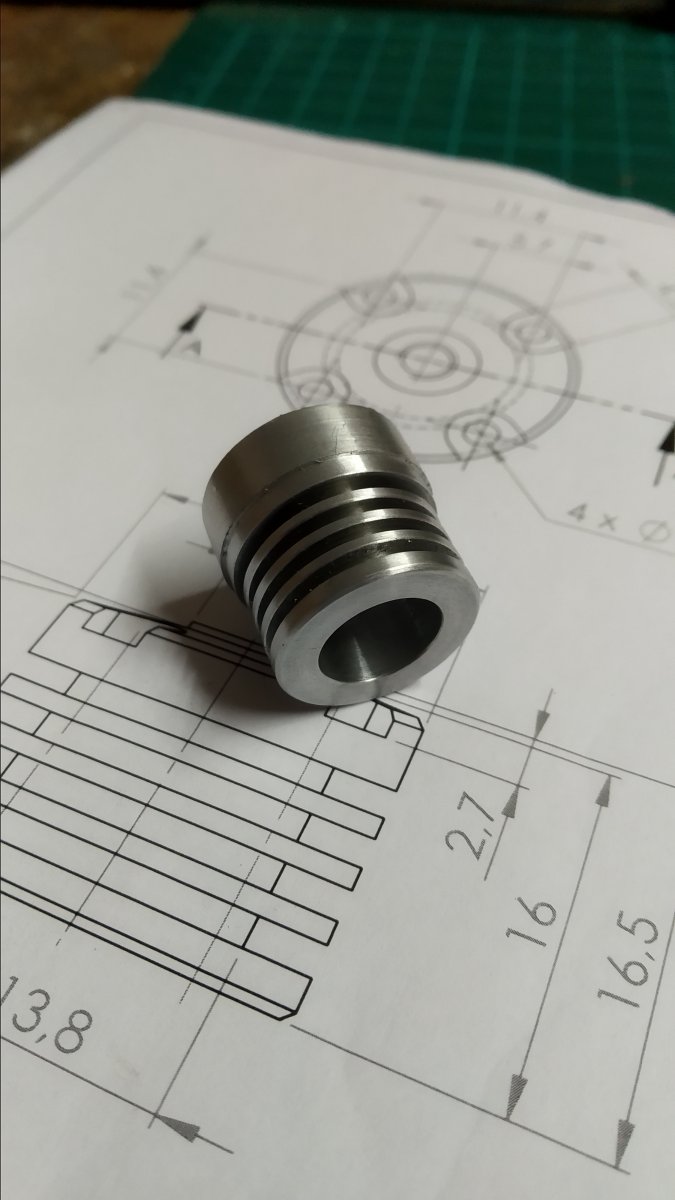

    Cilinderkopje, steken van de koelribben.


    Kamer voor de cilinder gedraaid en het M4 draadgaatje voor de compressieschroef getapt.

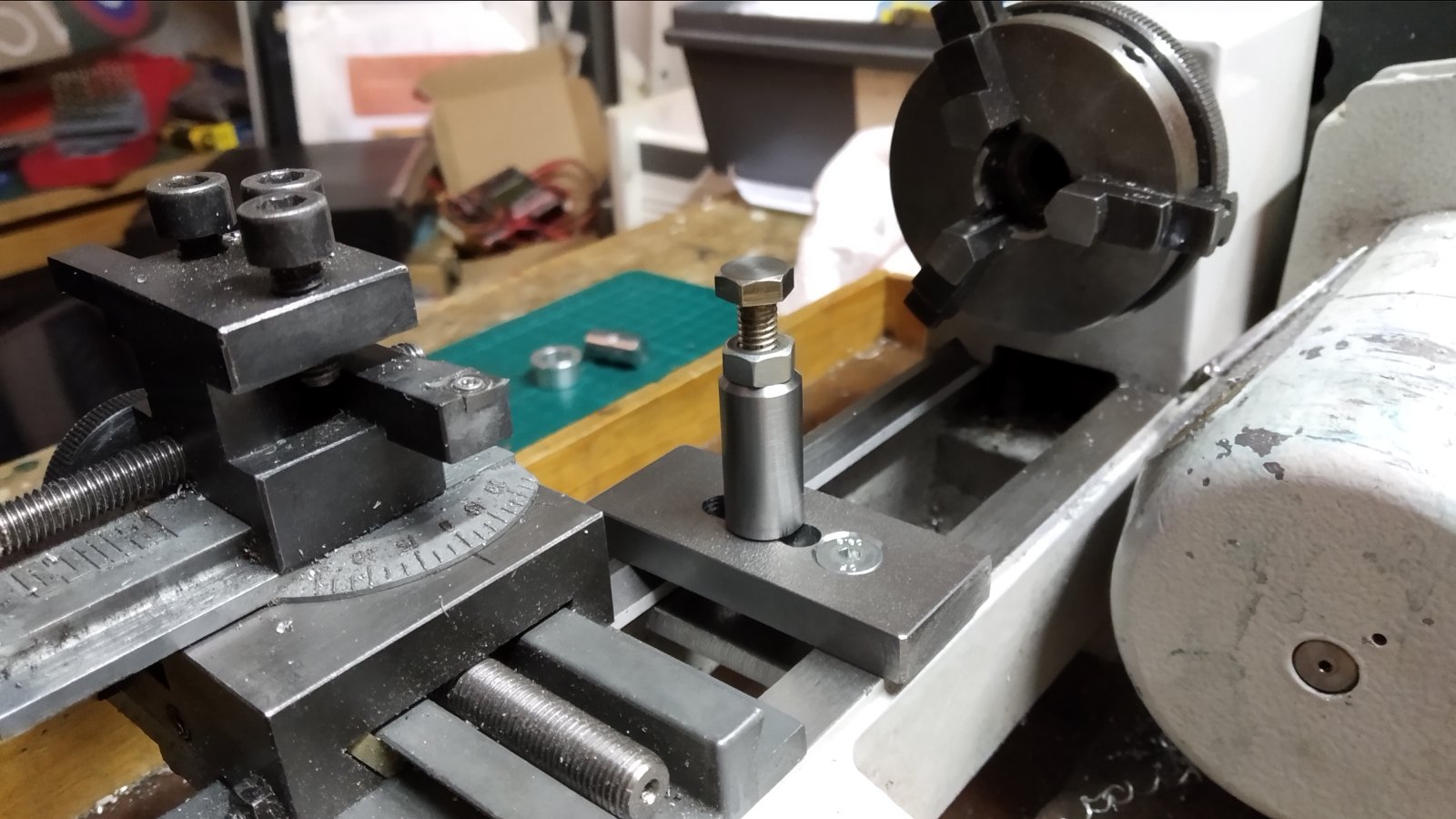

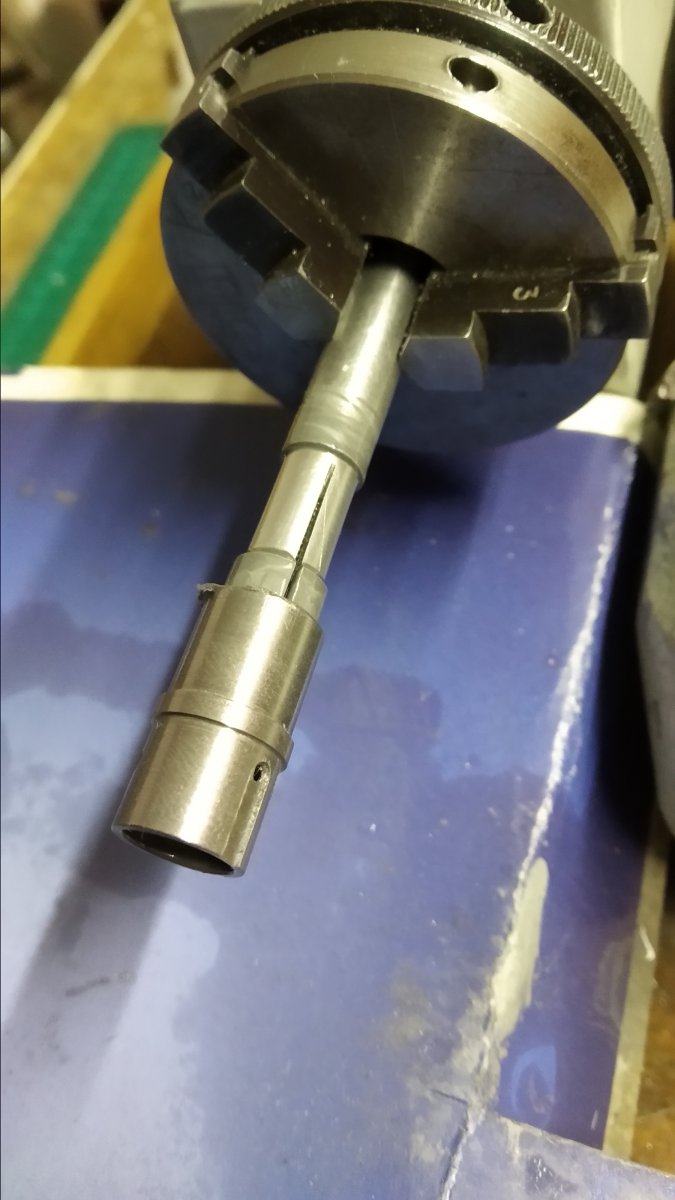

    Aaargh, hoe span je nu in om de bovenkant te bewerken zonder de koelribben te beschadigen. Dacht eerst aan een soort klem ring, maar spandoorn is toch mooier.

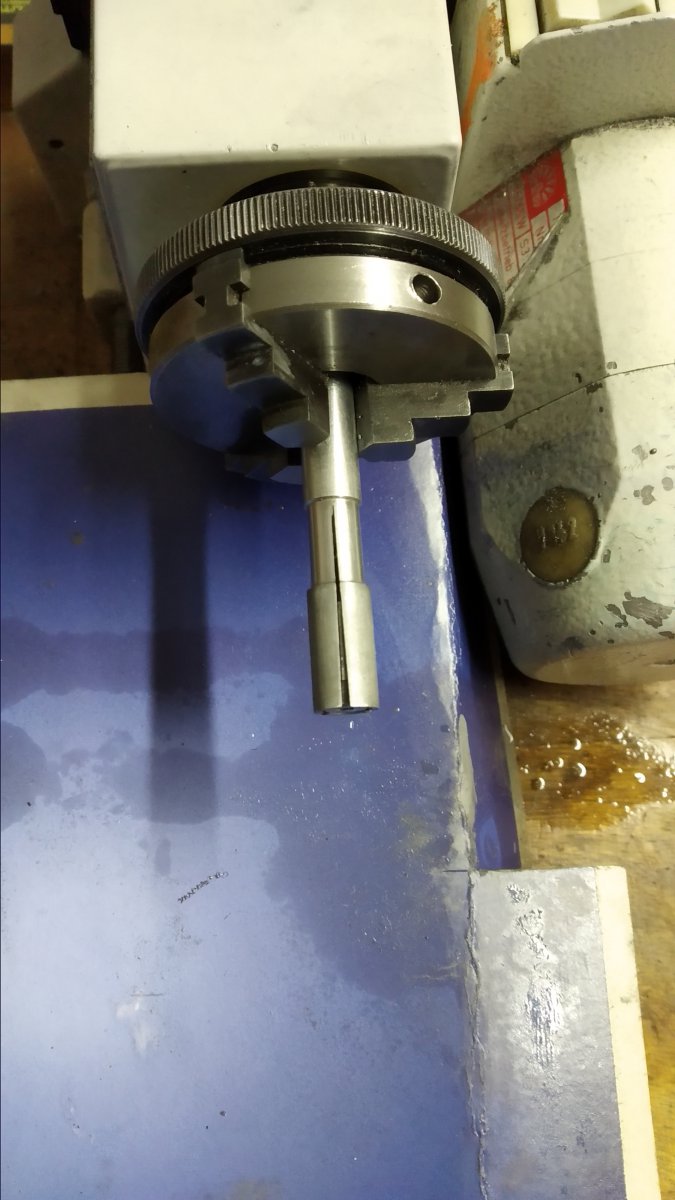

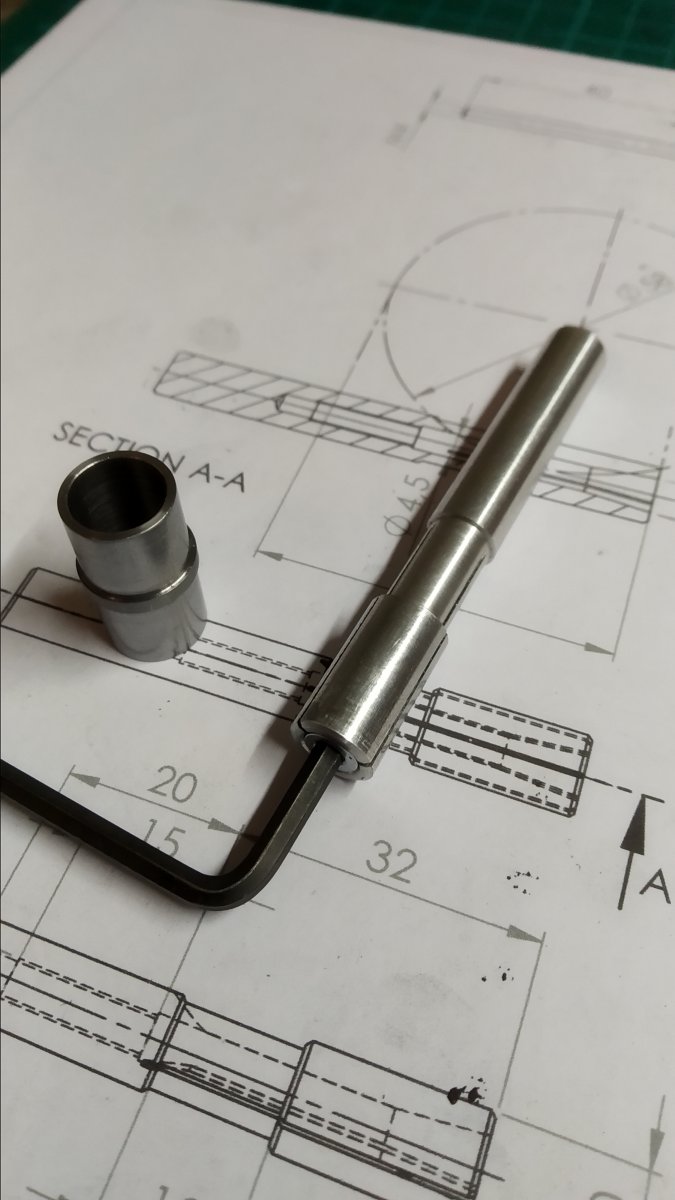

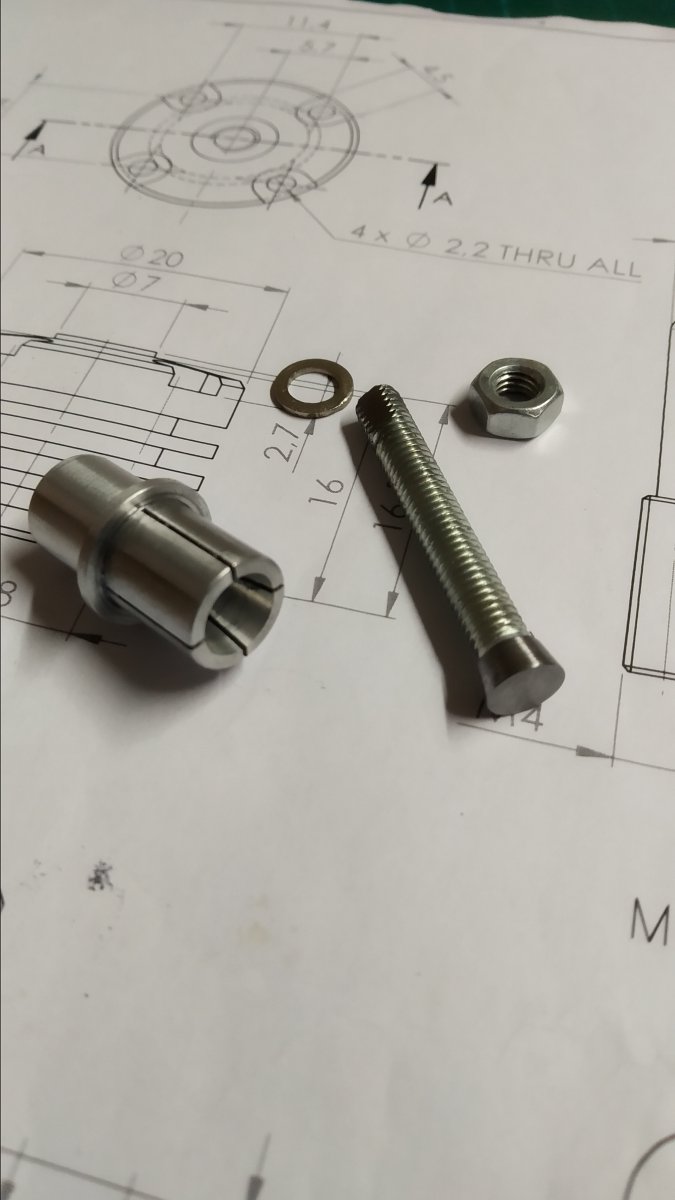

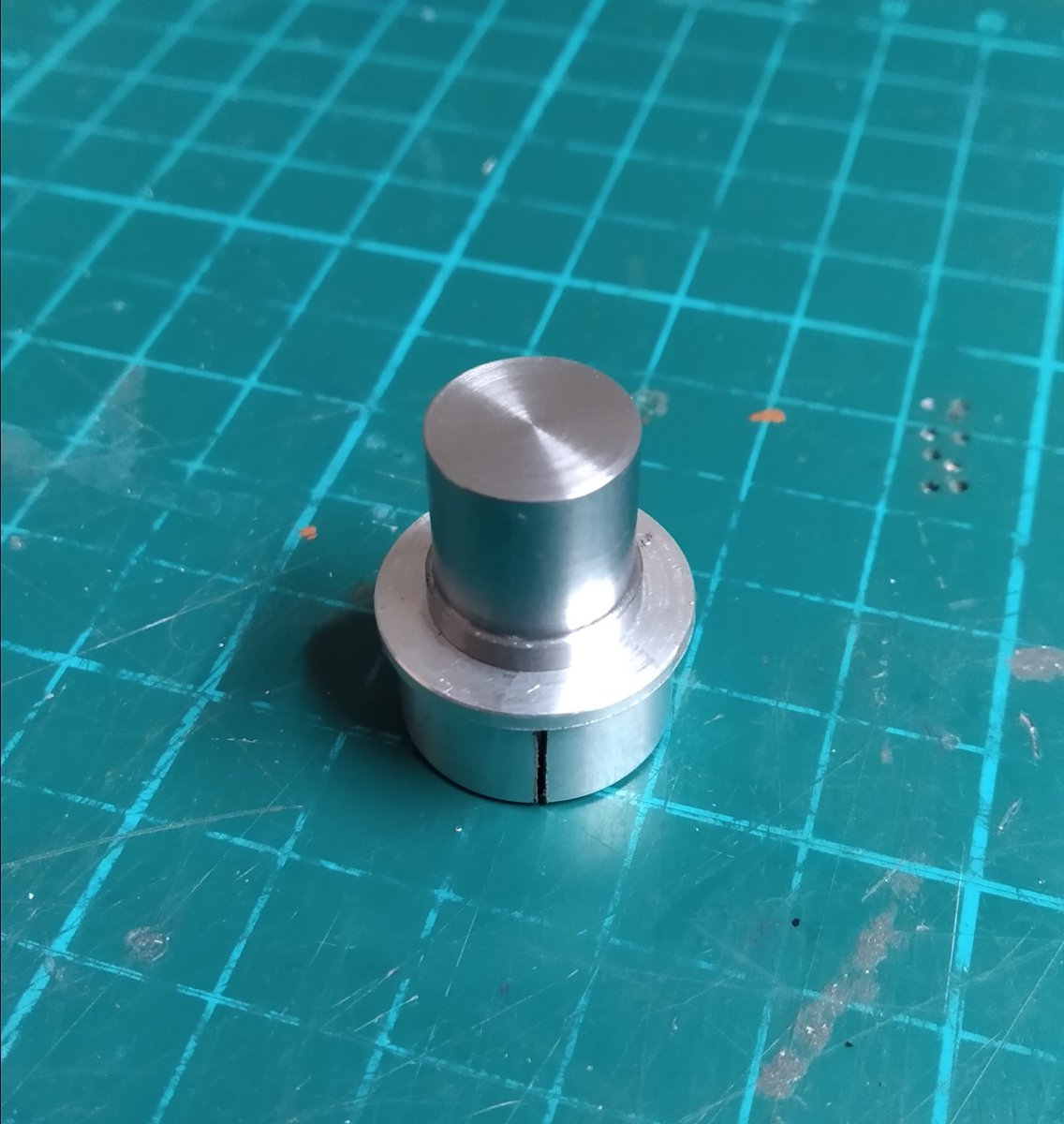

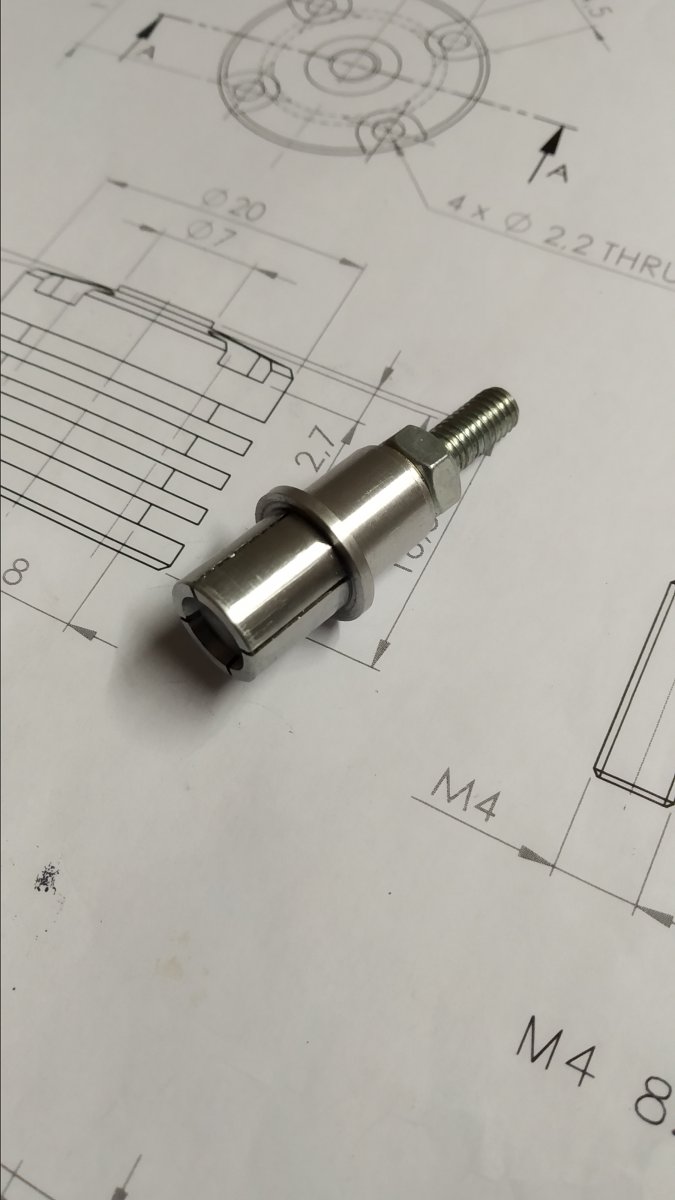

    Nog een hulpstuk maken. Kopje past krap op de doorn. Van een M6 boutje de kop taps gedraaid, 10 graden.


    Moertjes aandraaien om te klemmen.


    Doorn klemt perfect. Draaien maar.


    Beiteltje bij AliExpress besteld. Kost 8 euro. Wissel plaatje voor aluminium had ik. Whooo, dat draait als een dolle.


    Oh ja, nog twee....

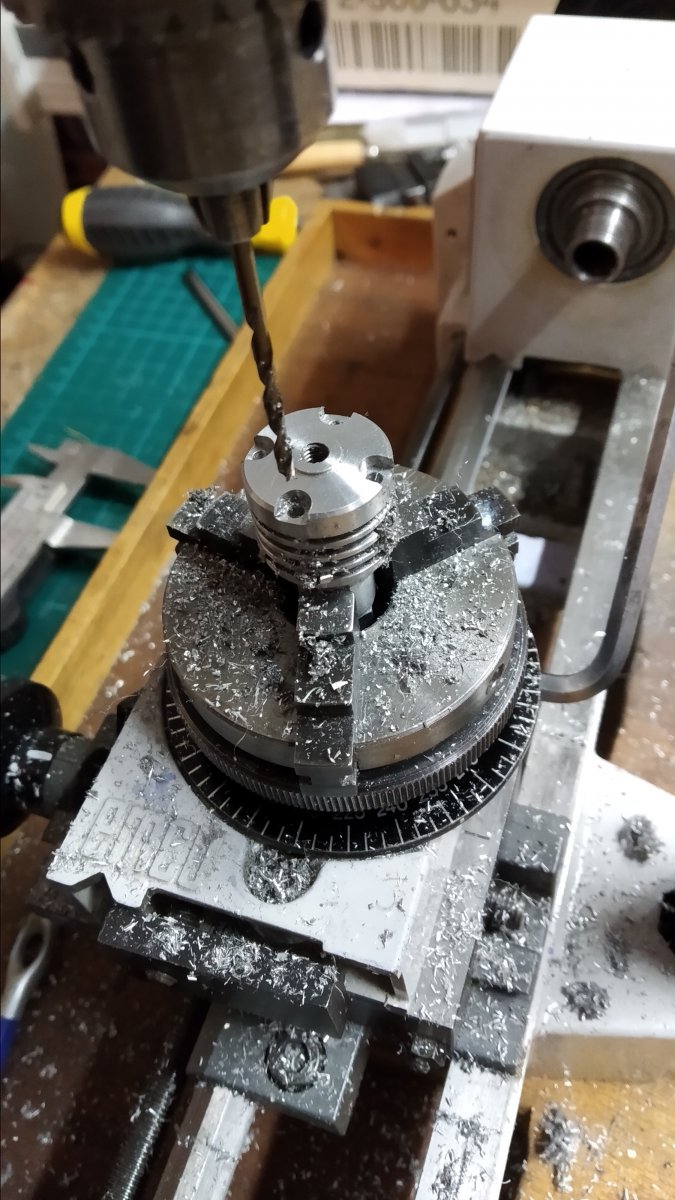

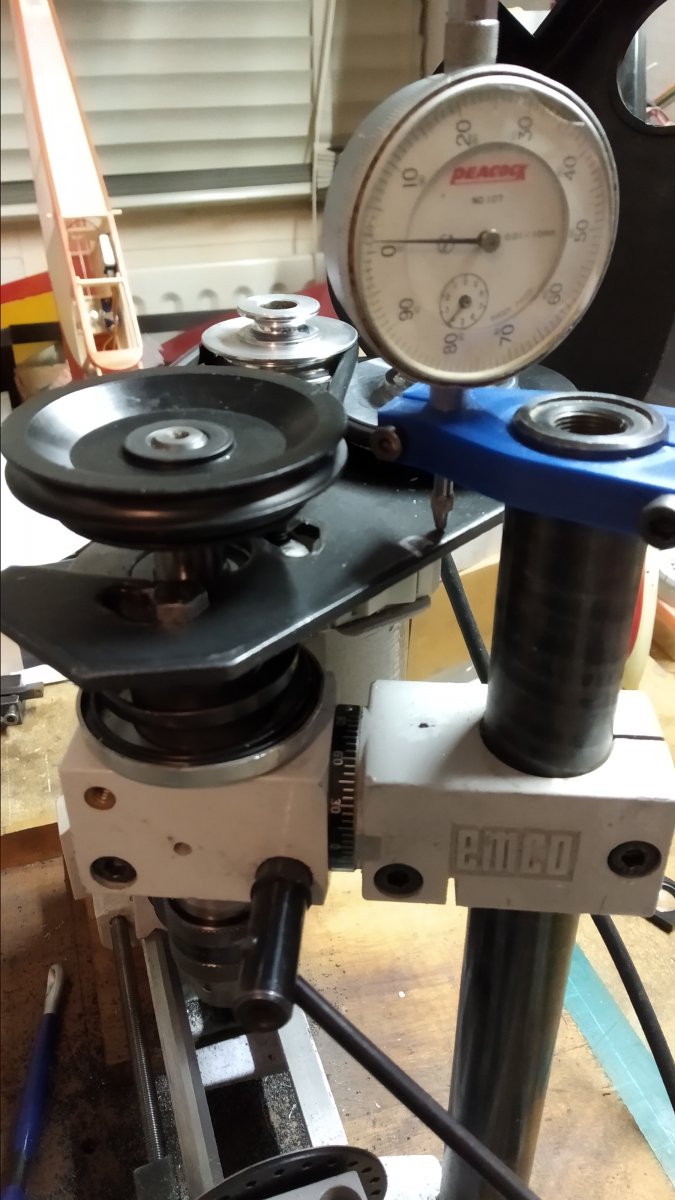

    Dan de bevestigings gaten frezen boren.


    beemstra, jef, HansH en 4 anderen vinden dit leuk.
  20. Frans Bal

    Frans Bal PH-SAM

    Lid geworden:
    16 apr 2005
    Berichten:
    2.814
    Locatie:
    Vlaardingen

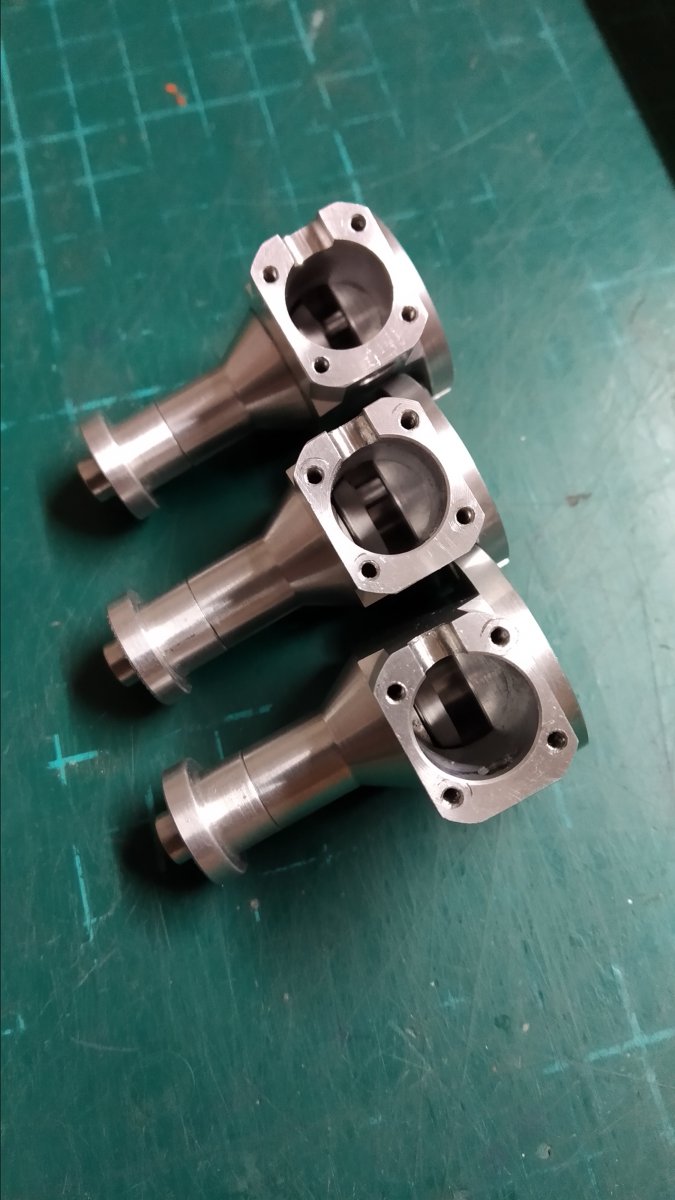

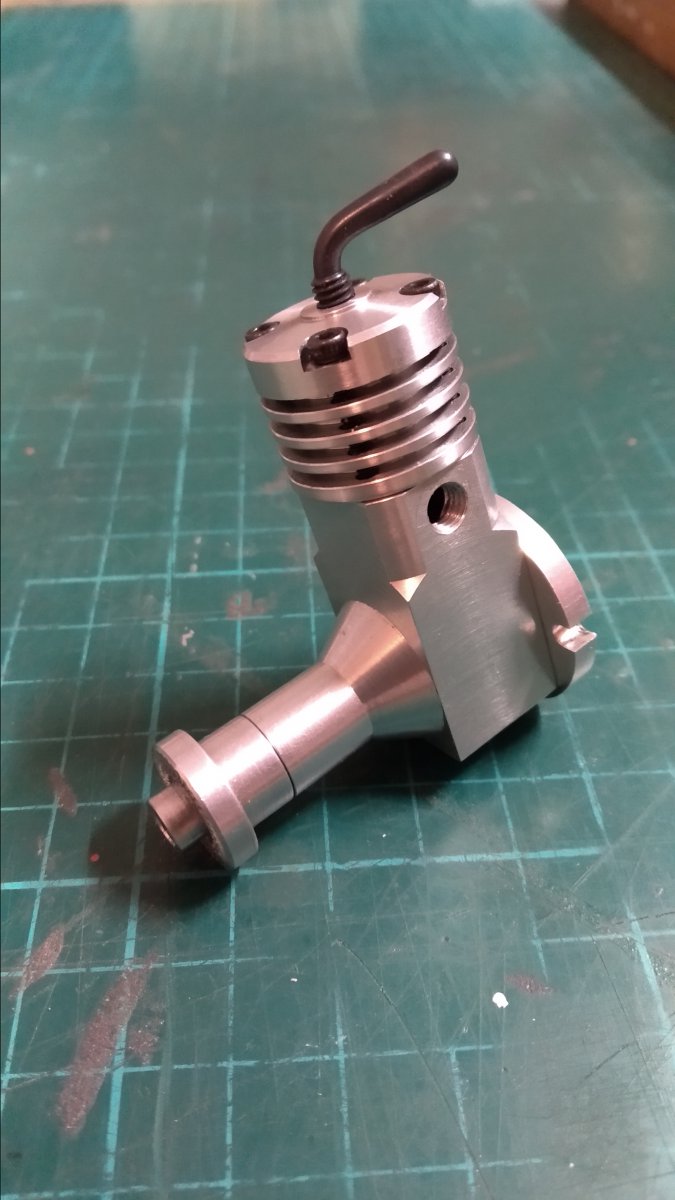

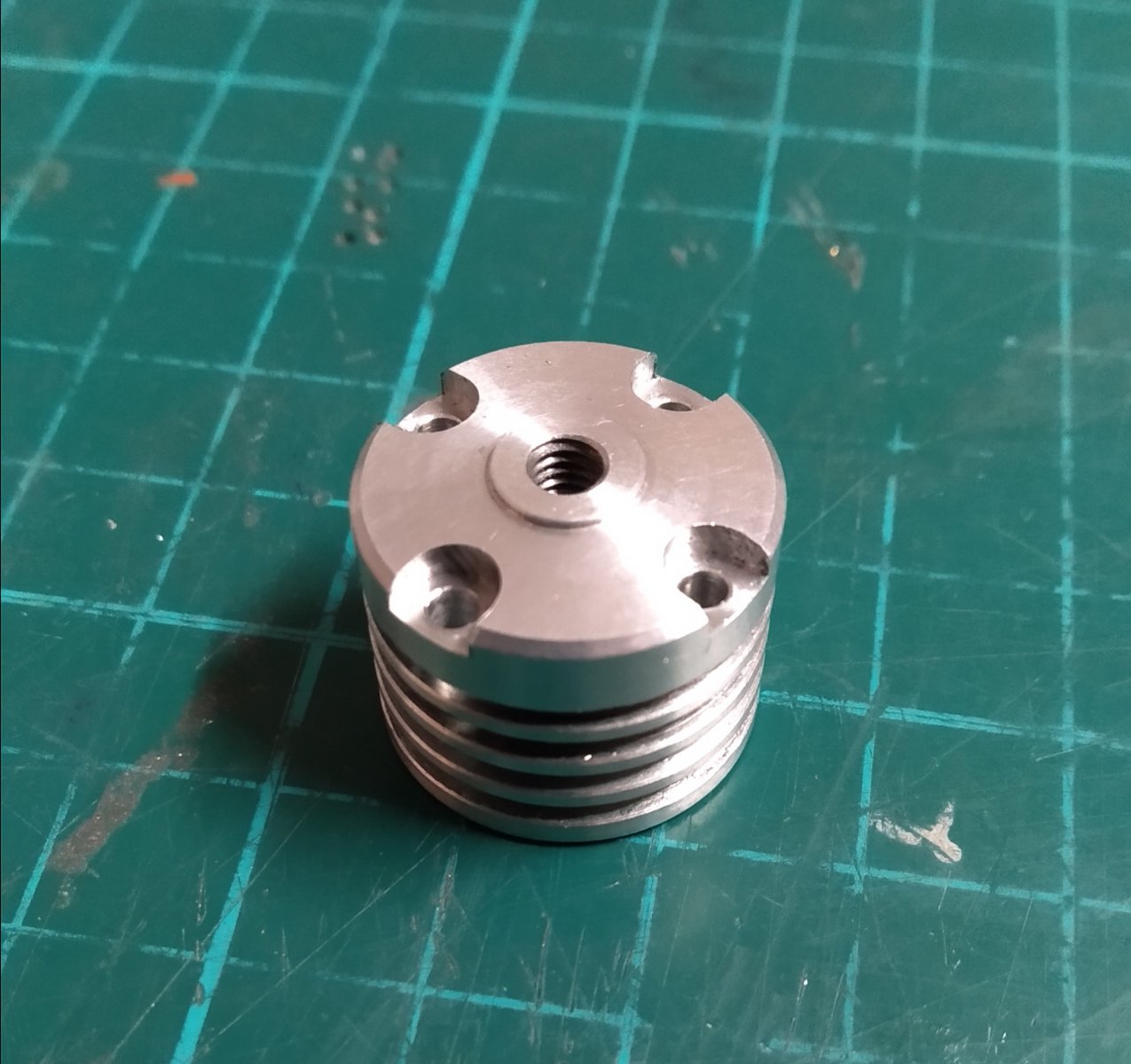

    Eerste cilinderkopje is klaar.

    Na de verzinkingen voor de kop de gaatjes boren.

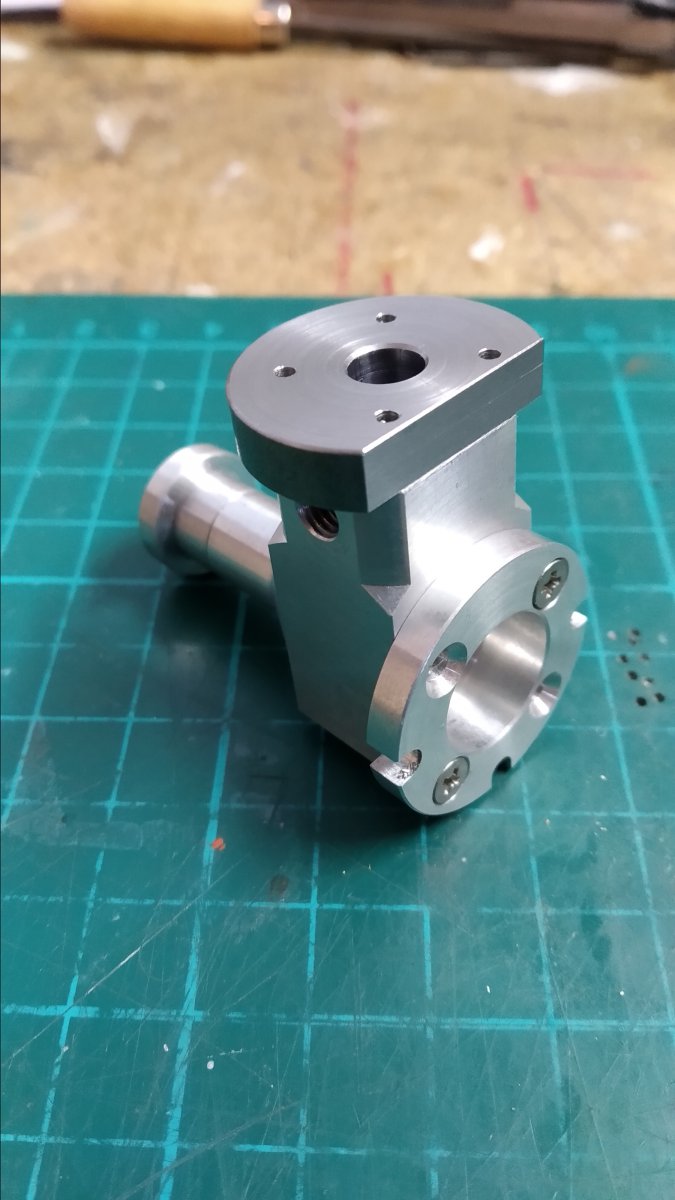

    Even passen, begint al ergens op te lijken.


    Nu nummer twee en drie....

    willum, beemstra, A B en 2 anderen vinden dit leuk.
