Moswey 3 schaal 1/4

Discussie in 'Zweef Schaalmodellen' gestart door ISOLA2, 24 aug 2020.

  1. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE

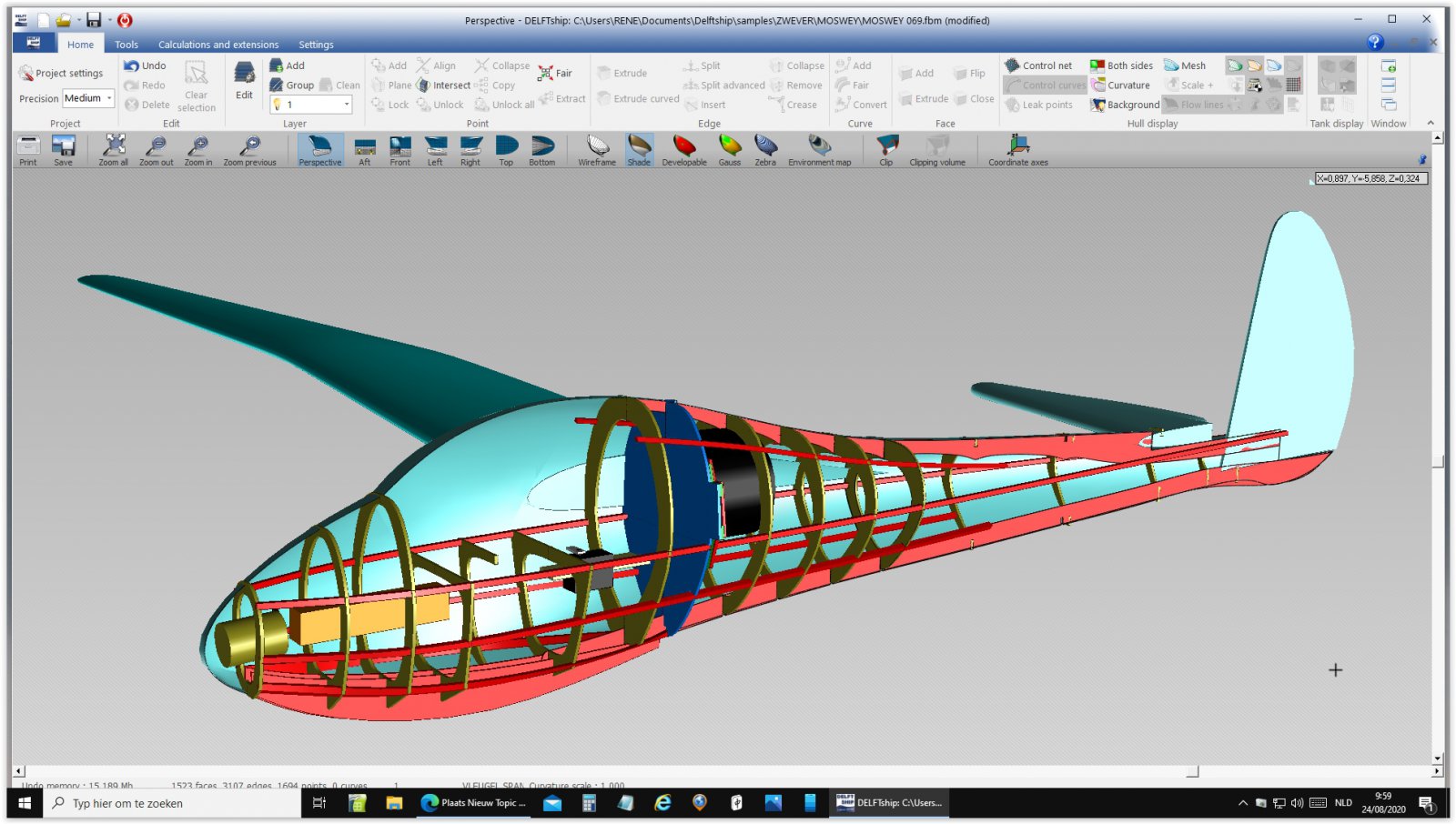

    Omdat we niet altijd kunnen vliegen ben ik aan de tekening begonnen van een nieuw schaalmodel, ben al lang verlieft op de Moswey 3 dus hier de eerste tekening
    Deze romp is ruim genoeg om eventueel een EDF in te bouwen achter het vleugel spant.

    Screen Shot 08-24-20 at 09.59 AM.JPG

    aurectar, Huibert, tjarko en 2 anderen vinden dit leuk.
  2. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Morgen terug vliegen, maar niet stil gezeten :)

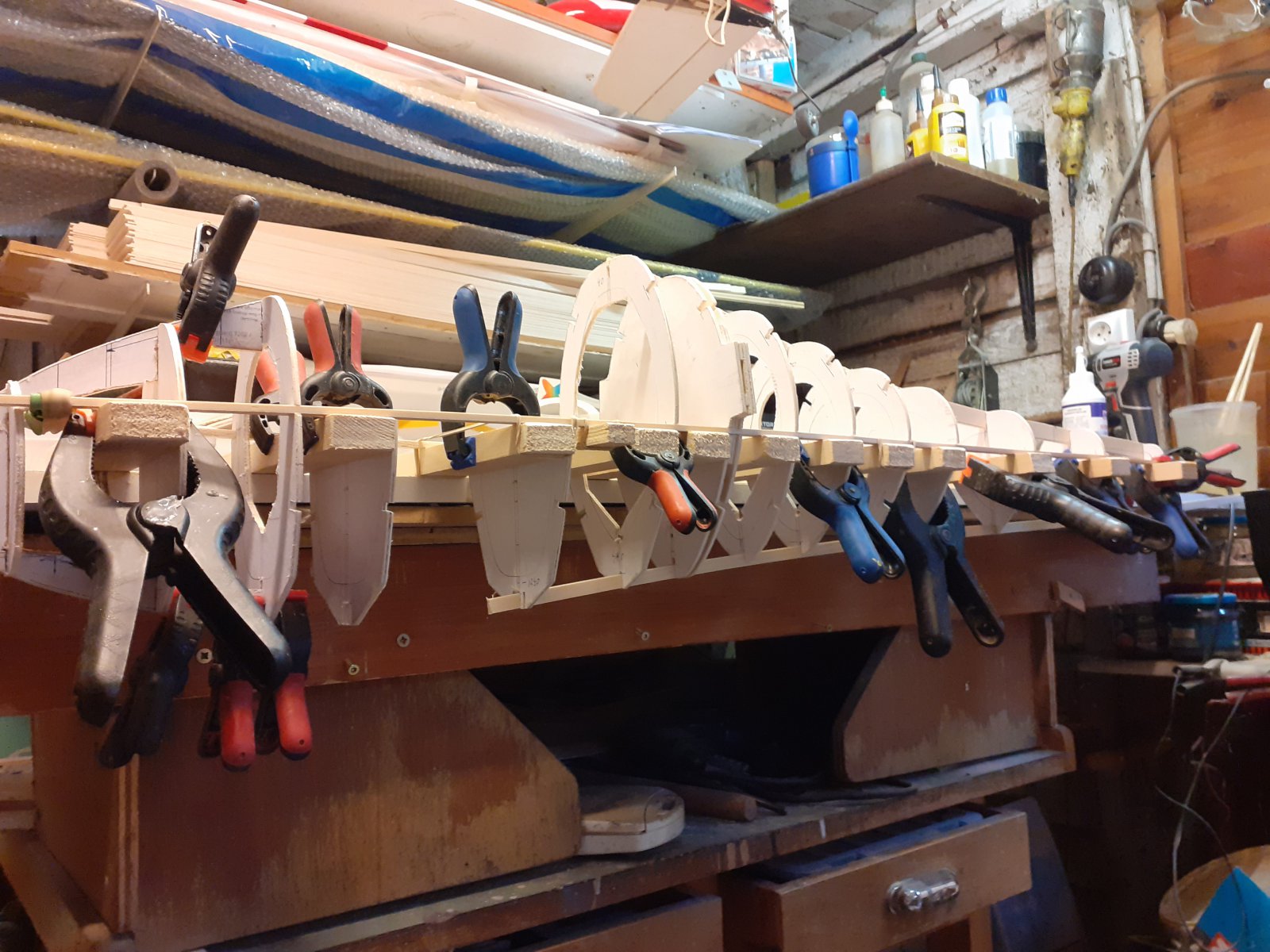

    Helling van maat gemaakt , spanten uitgezaagd 3 mm populier triplex, op de helling passen en 4 liggers 4 X 9 mm spruce .
    De meeste spanten zijn nog niet uitgehold, dat doe ik juist voor het lijmen, zo heb ik de geprinte middenlijn om alle uit te lijnen


    Berrie, aurectar, tjarko en 1 andere persoon vinden dit leuk.
  3. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE

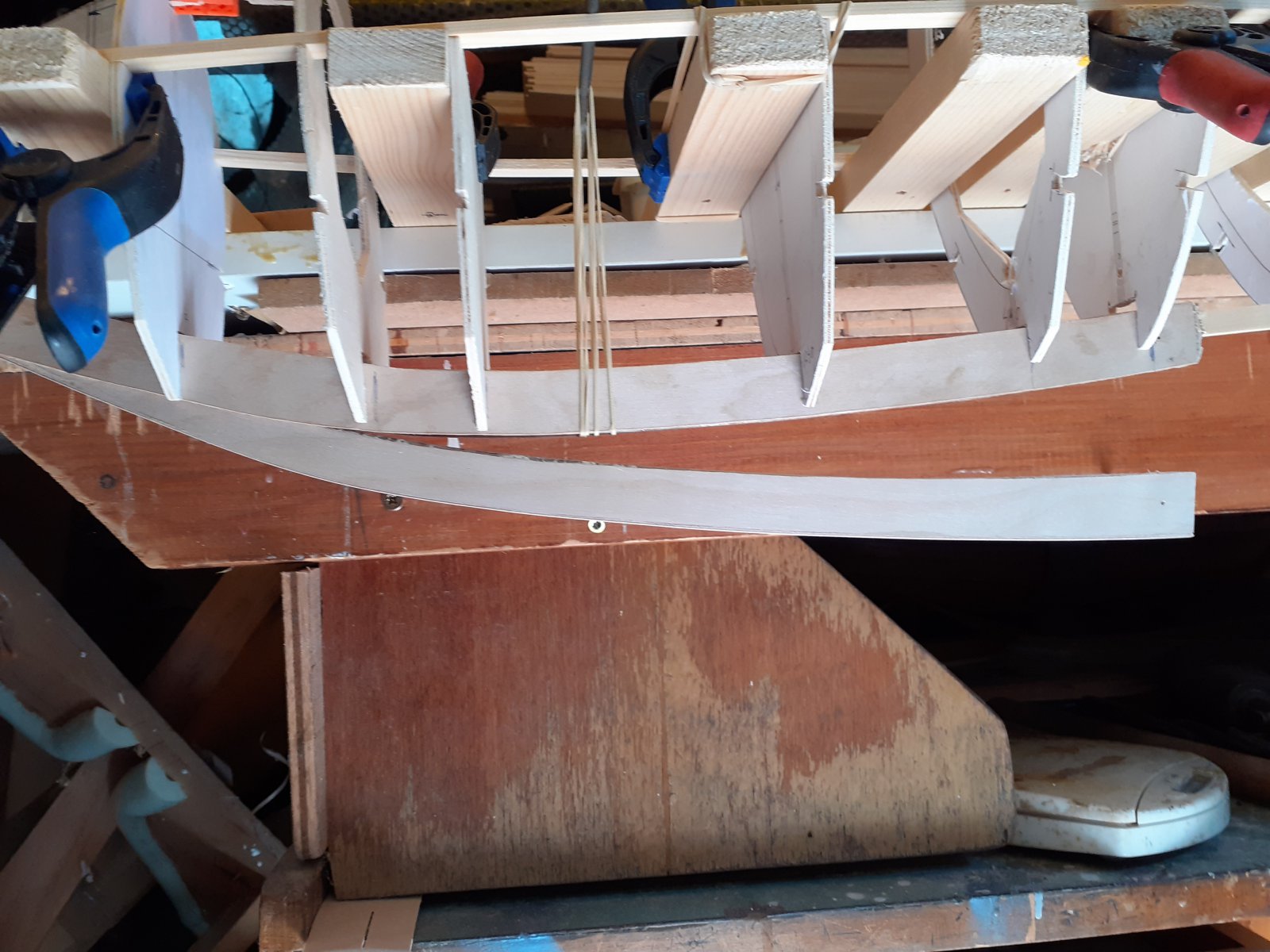

    De schaats heb ik een U met de onderkant naar onder en een beweegbaar deel dat in de U kan schuiven , in de U een stuk rubber slang zodat ik een effectieve demping heb van 15 mm

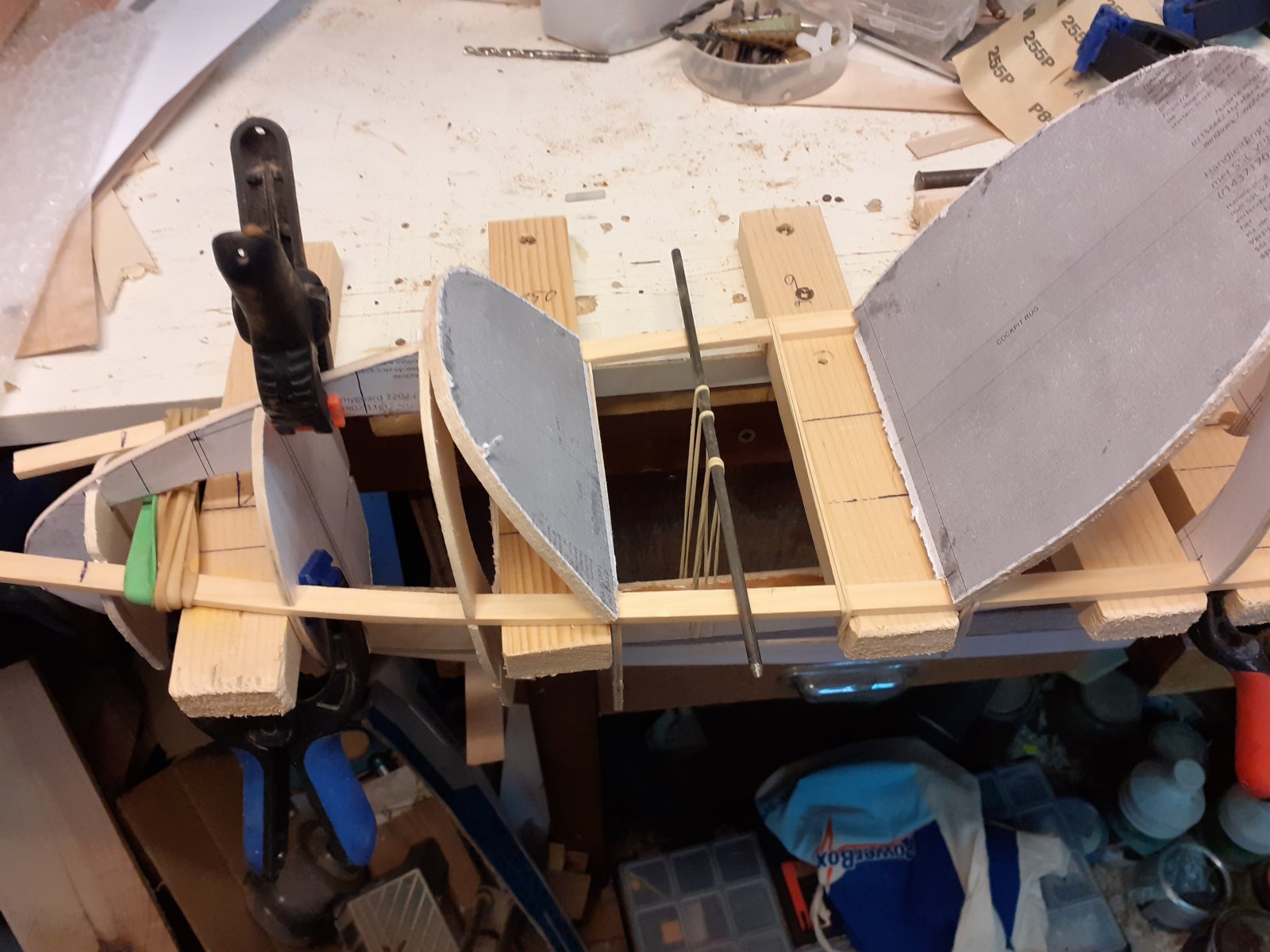

    De 2 spanten ( balsa triplex ) van voor en achterkant cockpit met de functie uitslag van het prog. getekend, afgedrukt en uitgezaagd



    tjarko, Berrie, aurectar en 1 andere persoon vinden dit leuk.
  4. warbird

    warbird

    Lid geworden:
    31 jan 2013
    Berichten:
    162
    Locatie:
    wuustwezel
    word weer een mooie kist, ik ga aan de jasstrap ook starten nu

  5. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Een bouwverslag ?

  6. warbird

    warbird

    Lid geworden:
    31 jan 2013
    Berichten:
    162
    Locatie:
    wuustwezel
    dat zou ik kunnen doen als er Interesse zou zijn

  7. Huibert

    Huibert

    Lid geworden:
    5 sep 2005
    Berichten:
    2.718
    Locatie:
    IJsselstein
    Interesse is er altijd, vooral met div. foto's. Dus ja graag :banana:

    ISOLA2 vindt dit leuk.
  8. warbird

    warbird

    Lid geworden:
    31 jan 2013
    Berichten:
    162
    Locatie:
    wuustwezel
    komt in orde, ben nu nog even aan het wachten op mijn liggers en dan kan ik starten.

    tjarko vindt dit leuk.
  9. Sikorsky

    Sikorsky

    Lid geworden:
    27 apr 2014
    Berichten:
    186
    Locatie:
    Schagen
    Abo genomen, ik ga deze winter de 1:5 versie van Old Gliders bouwen.

    ISOLA2 vindt dit leuk.
  10. warbird

    warbird

    Lid geworden:
    31 jan 2013
    Berichten:
    162
    Locatie:
    wuustwezel
    prachtige kits, vlieg momenteel met de orlik, en voor volgend seizoen de pws 101 en de jastrapp, dus nog even bouwen dan

    Sikorsky vindt dit leuk.
  11. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE

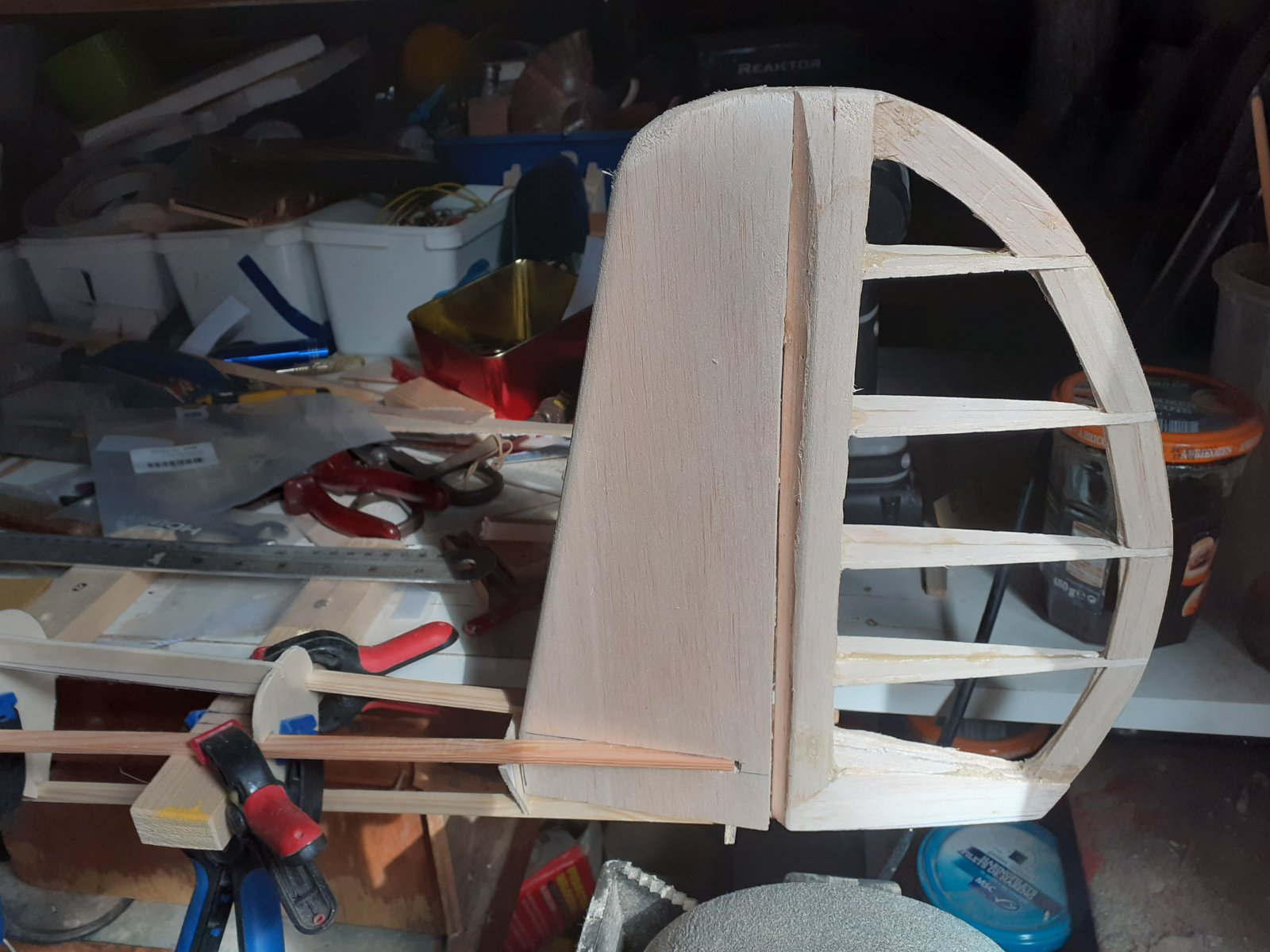

    Richting opgebouwd uit 10, 3 en 1.5 mm balsa achterlijst 0.8 mm triplex .


    Hans V vindt dit leuk.
  12. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE

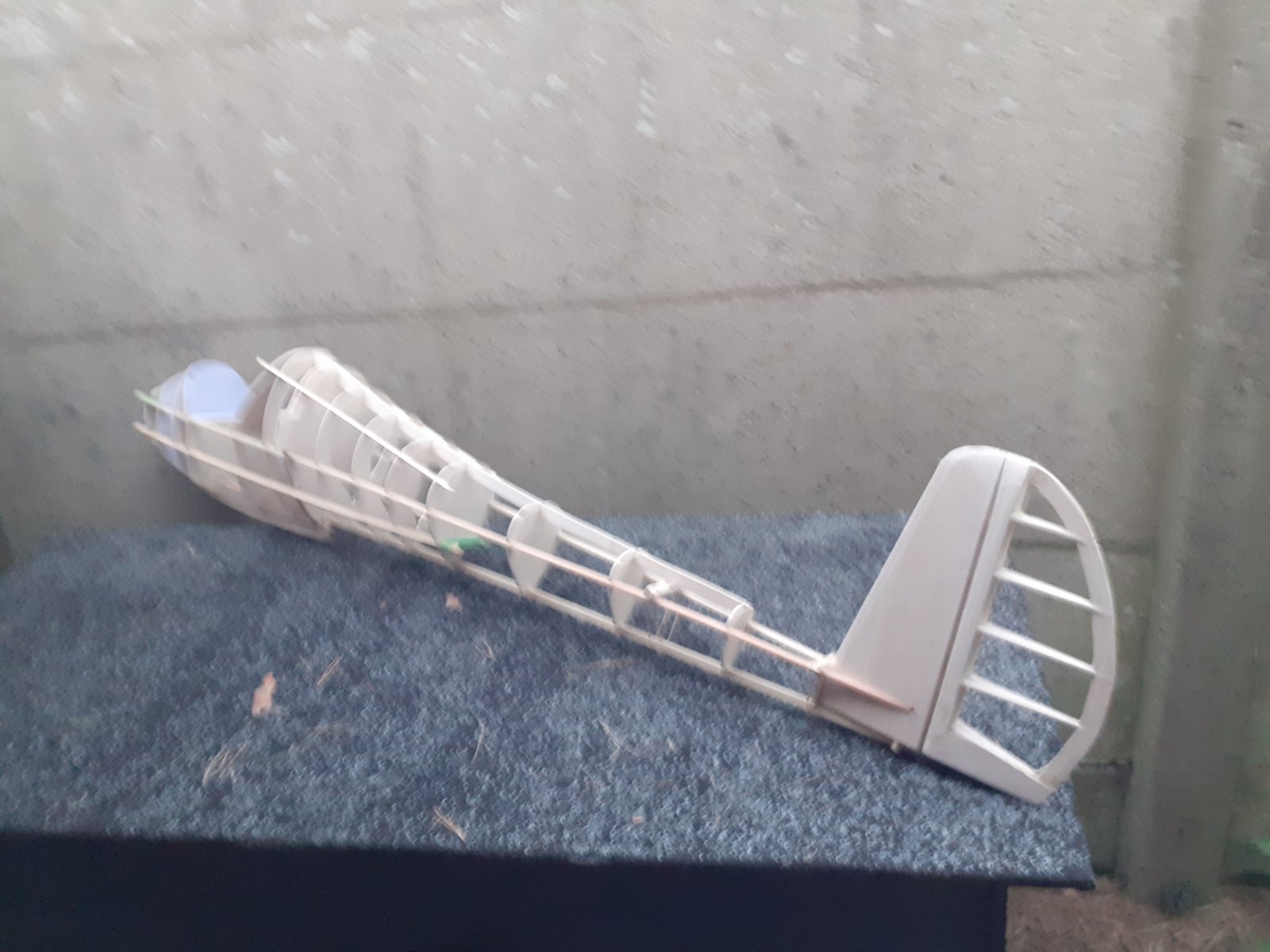

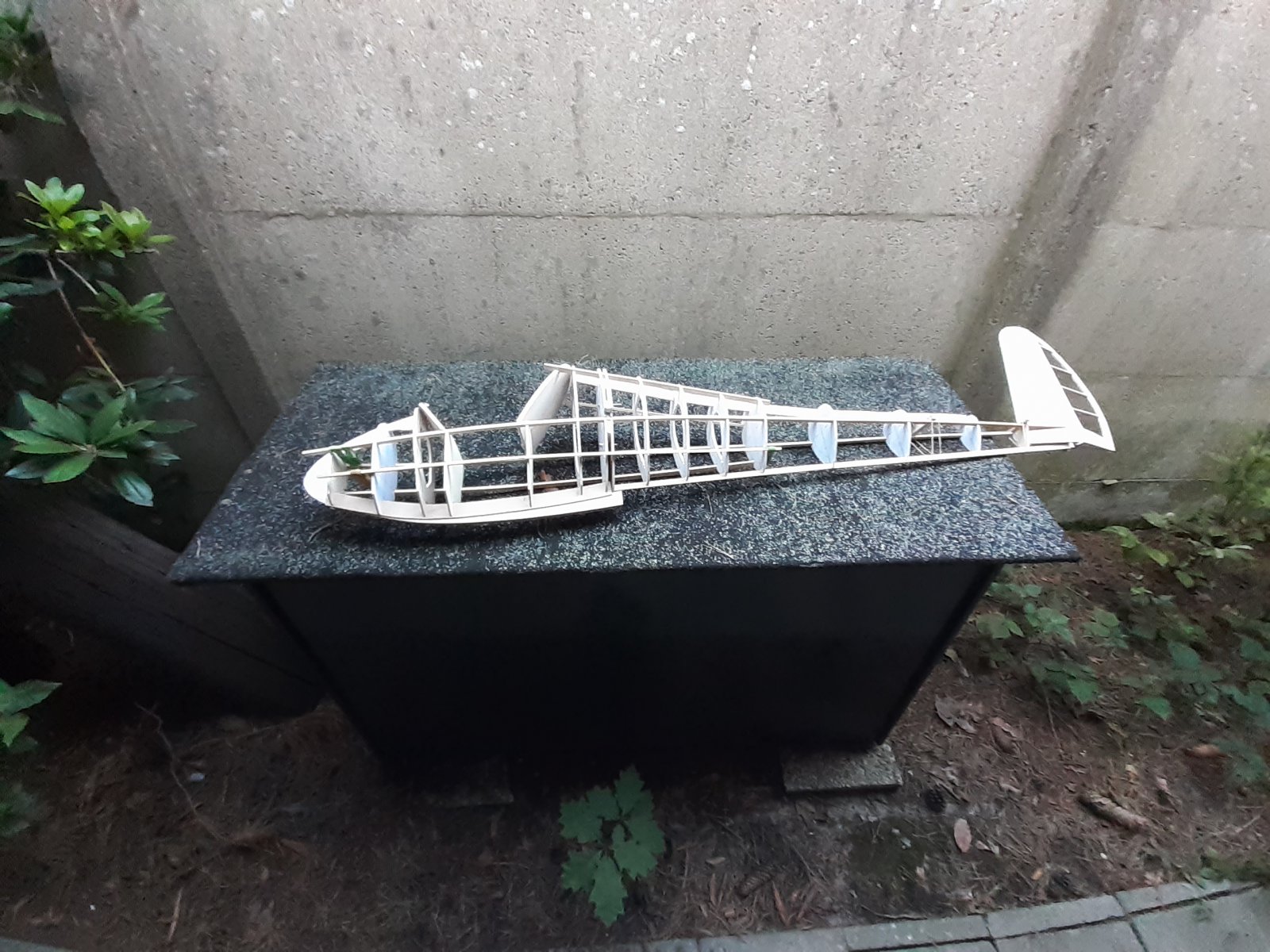

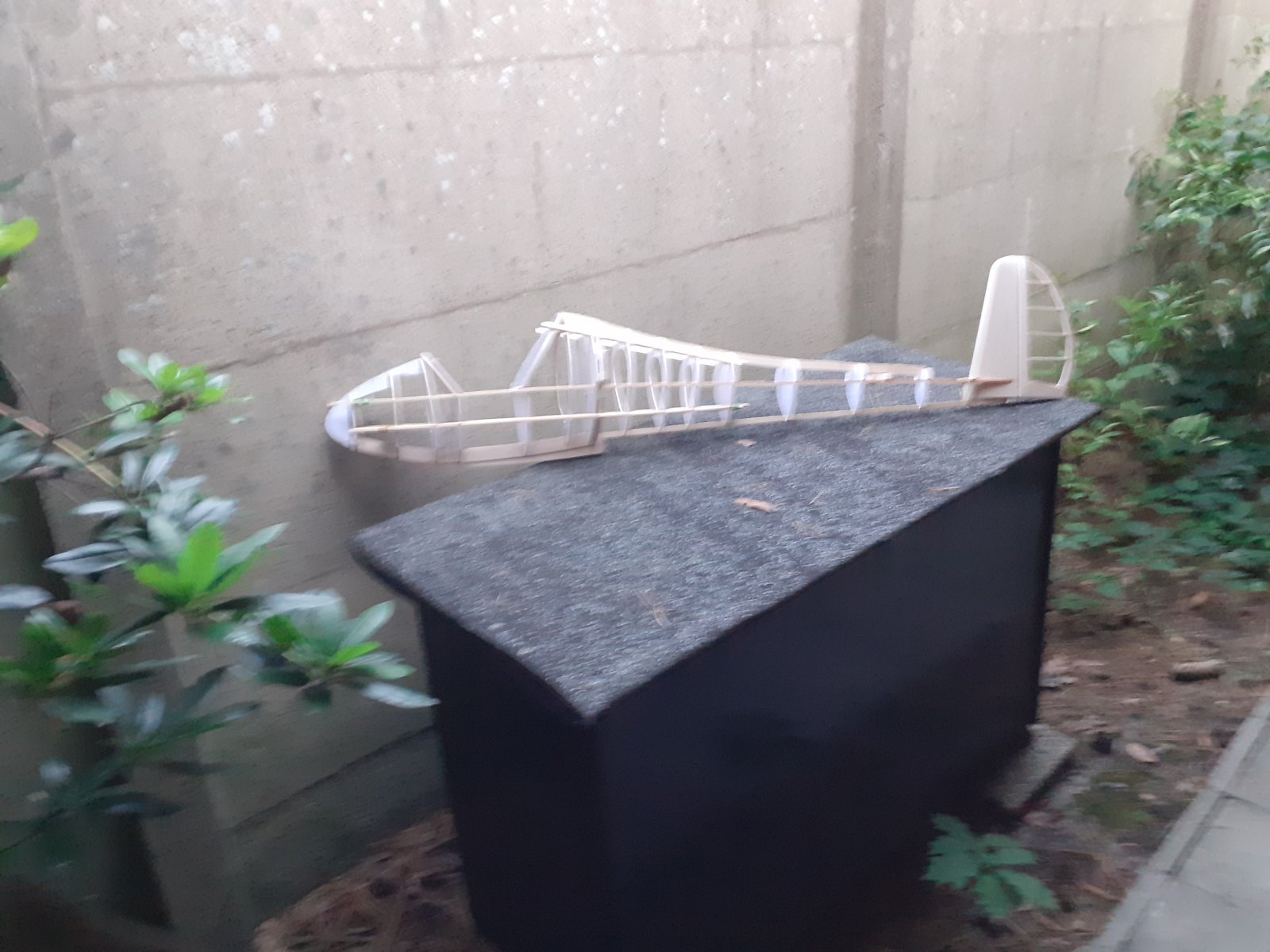

    Nog een overzicht
    Een paar elastiekjes en de klemming in de spanten houden alles bij elkaar.




    flymax, aurectar, Hans V en 3 anderen vinden dit leuk.
  13. warbird

    warbird

    Lid geworden:
    31 jan 2013
    Berichten:
    162
    Locatie:
    wuustwezel
    knap, wel je romp terug op de helling plaatsen om in te dekken he, anders loop je het risico dat hij krom trekt, met welke dikte ga je indekken?
    2.5mm lijkt me heel goed te doen.verder knappe kist.

  14. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Zeker terug op de helling en aan beide kanten bekleden.
    Ga 3 mm bekleden , heb ik liggen , 2 mm ook maar dat vind ik te dun, je moet nog wat hebben om te schuren.
    Heb gelijk een vraag, de vleugel verbinder is een verticale plaat zoals op je Orlik , schuift deze in de triplex / hardhout, of word er een soort doos in metaal in de vleugel en romp verlijmd ?
    Ik heb nog 4 mm dural liggen , dus 4 X 20/25 mm zal wel sterk genoeg zijn.
    De uitgang van van vleugel en romp moet de grootste kracht opvangend, daarom een vrij dikke vleugel HQw 3 14 % bij de wortel, 12 % bij de knik en 10 % bij de tip.
    Met een wortel van 350 mm heb ik zo een grootste dikte van 49 mm.

    aurectar vindt dit leuk.
  15. Sikorsky

    Sikorsky

    Lid geworden:
    27 apr 2014
    Berichten:
    186
    Locatie:
    Schagen

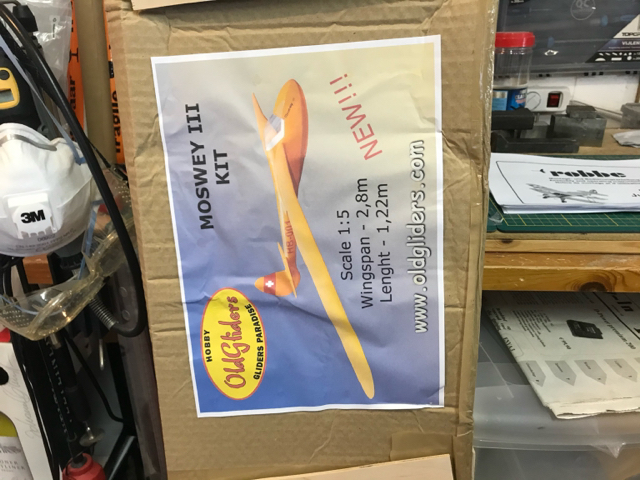

    Hij is binnen! IMG_2566.JPG

    aurectar, ISOLA2 en Huibert vinden dit leuk.
  16. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    Even mijn vraag herhalen.
    Heb gelijk een vraag, de vleugel verbinder is een verticale plaat zoals op je Orlik , schuift deze in de triplex / hardhout, of word er een soort doos in metaal in de vleugel en romp verlijmd ?

  17. warbird

    warbird

    Lid geworden:
    31 jan 2013
    Berichten:
    162
    Locatie:
    wuustwezel
    die kun je inderdaad in alu maken, ,bij de orlik is dit in boxconstructie van vliegtuigtripllex opgebouwd en met carbon stringen gewikkeld, zer sterk.

  18. warbird

    warbird

    Lid geworden:
    31 jan 2013
    Berichten:
    162
    Locatie:
    wuustwezel
    die moswey is ook een zeer mooi toestel

  19. warbird

    warbird

    Lid geworden:
    31 jan 2013
    Berichten:
    162
    Locatie:
    wuustwezel

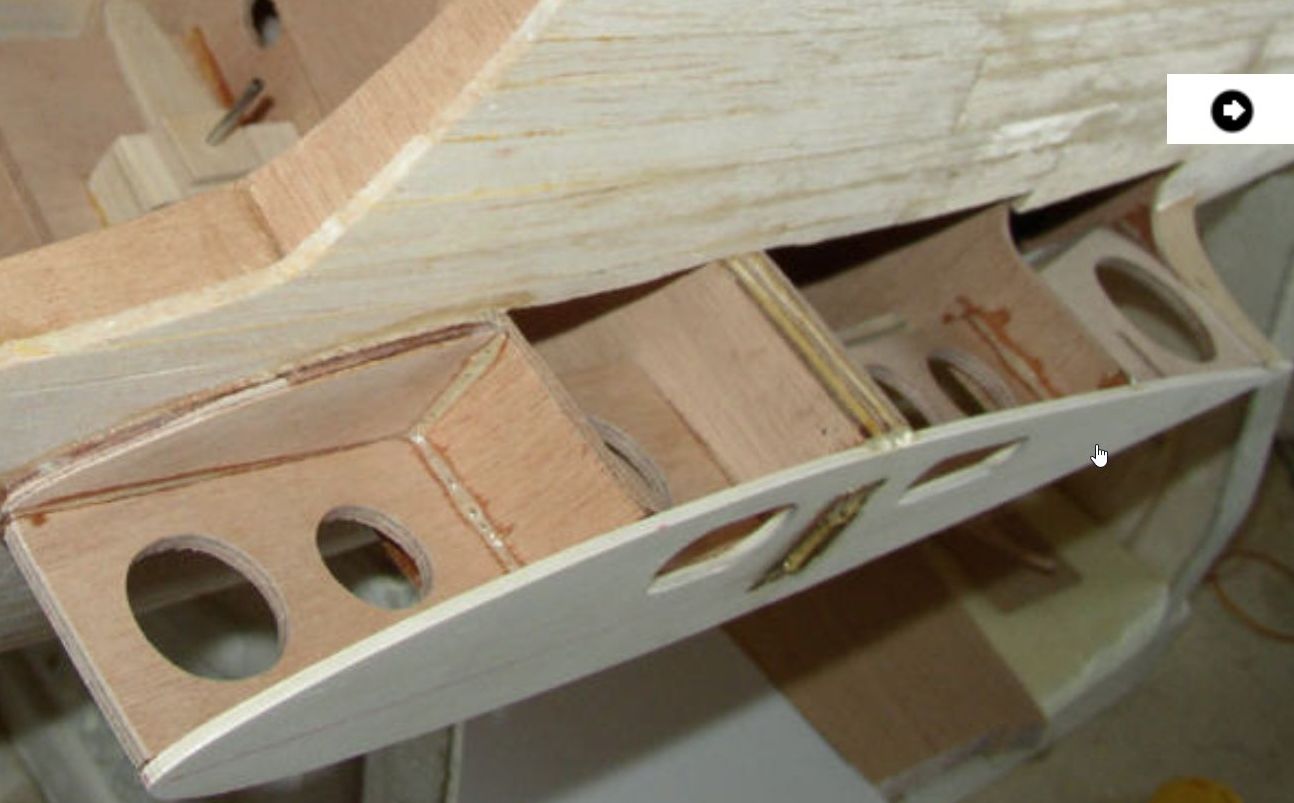

    zo in de romp voorzien


    Bijgevoegde bestanden:

  20. ISOLA2

    ISOLA2

    Lid geworden:
    5 okt 2008
    Berichten:
    2.897
    Locatie:
    BRECHT BELGIE
    THX dat is duidelijk, triplex box versterken met carbon , kevlar zal ook wel kunnen ? heb ik nog liggen.
