Nederlands historisch zeilschip, het schip van de Ruyter, de 7 Provinciën

6040 toegekomen?????



4030. inderdaad

aarrivado



succes ermee



grote fout



Dus, nogmaals... (of ben ik nou gek??).

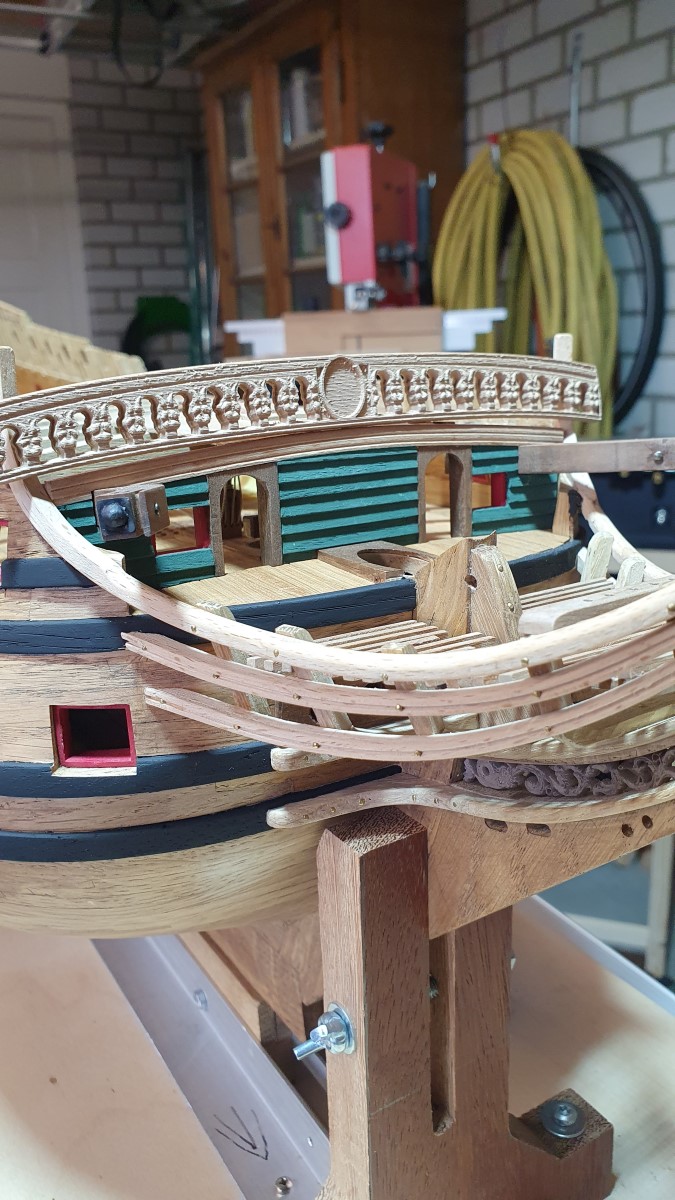

Vanmorgen de reling uit de CNC gehaald. hij heeft tot 01.00 gedraaid beetje te laat voor mij.
Blijkt de dekrondte niet te kloppen.

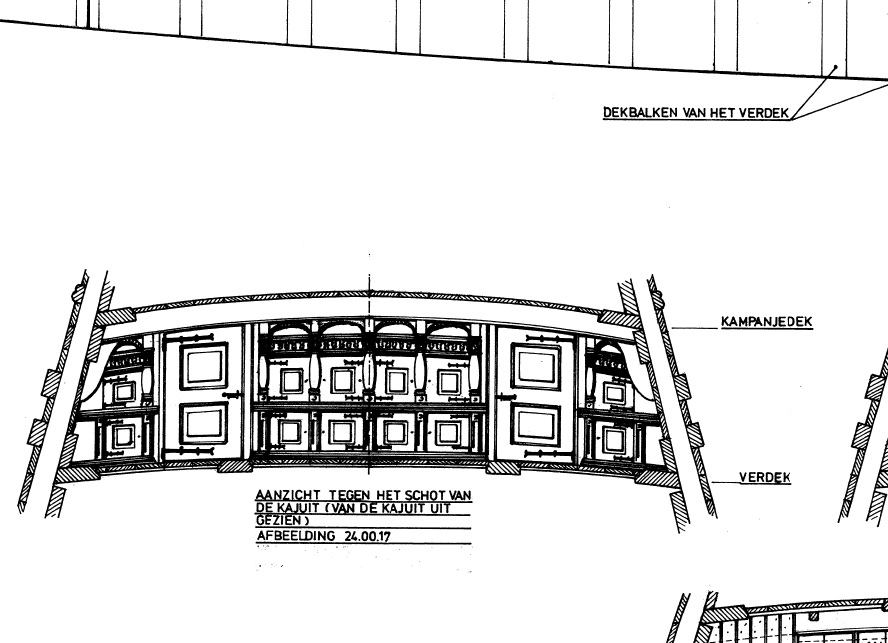

Uit deze afbeelding de reling voor artcam gehaald.



Maar gebouwd vanaf deze.


En volgens mij moet dat niet het kampagne dek zijn maar het halfdek,





Maar dan nog tekent Blom dus 2 verschillende dekrondtes.



Wie het weet mag het zeggen.

Zit ik fout?



Dat is kl.....zou ik zeggen. Je kunt ook niemand meer vertrouwen, zelfs de tekenaar niet. Nou ff overnieuw dan maar want buigen gaat natuurlijk niet. De maten in het werk meten is het devies. Maar het ziet er gelikt uit hoor.



Inderdaad, check, dubbel check en dubbel cross check...



Ay, jammer van de zeeg Hans, maar wel een mooi stukkie snijwerk hoor



Beschouw het als oefening Hans, Je zult ongetwijfeld op basis van dit eerste freeswerk, nog wat verfijningen aanbrengen, waardoor het volgende exemplaar niet alleen de juiste zeeg zal krijgen, maar ook nog mooier gefreesd zal zijn in de lagergelegen vlakke partij 'en zelf misschien nog de leeuw in het schild integreren. Kan je de benodigde boog niet opladen en dan de vectoren van het hekwerk daar naar uitrichten?

Succes gewenst.



Dank je Herby,

Deels wel, ik kan de imagefile in photoshop makkelijk aanpassen (al gedaan trouwens), in Artcam kan dat ook met de vectoren maar het reliëf gaat dan niet mee. .
Althans ik krijg dat (nog?) niet voor elkaar.

Dus ik pas photoshop aan en maak opnieuw het relief (playing as we speak ) met inderdaad wat aanpassingen nog.

Die leeuw erin is een goeie! Niet aan gedacht teveel gefocussed op het hekwerk denk ik.

grt Hans



Dat heeft toch wel behoorlijk wat potentie hoor!

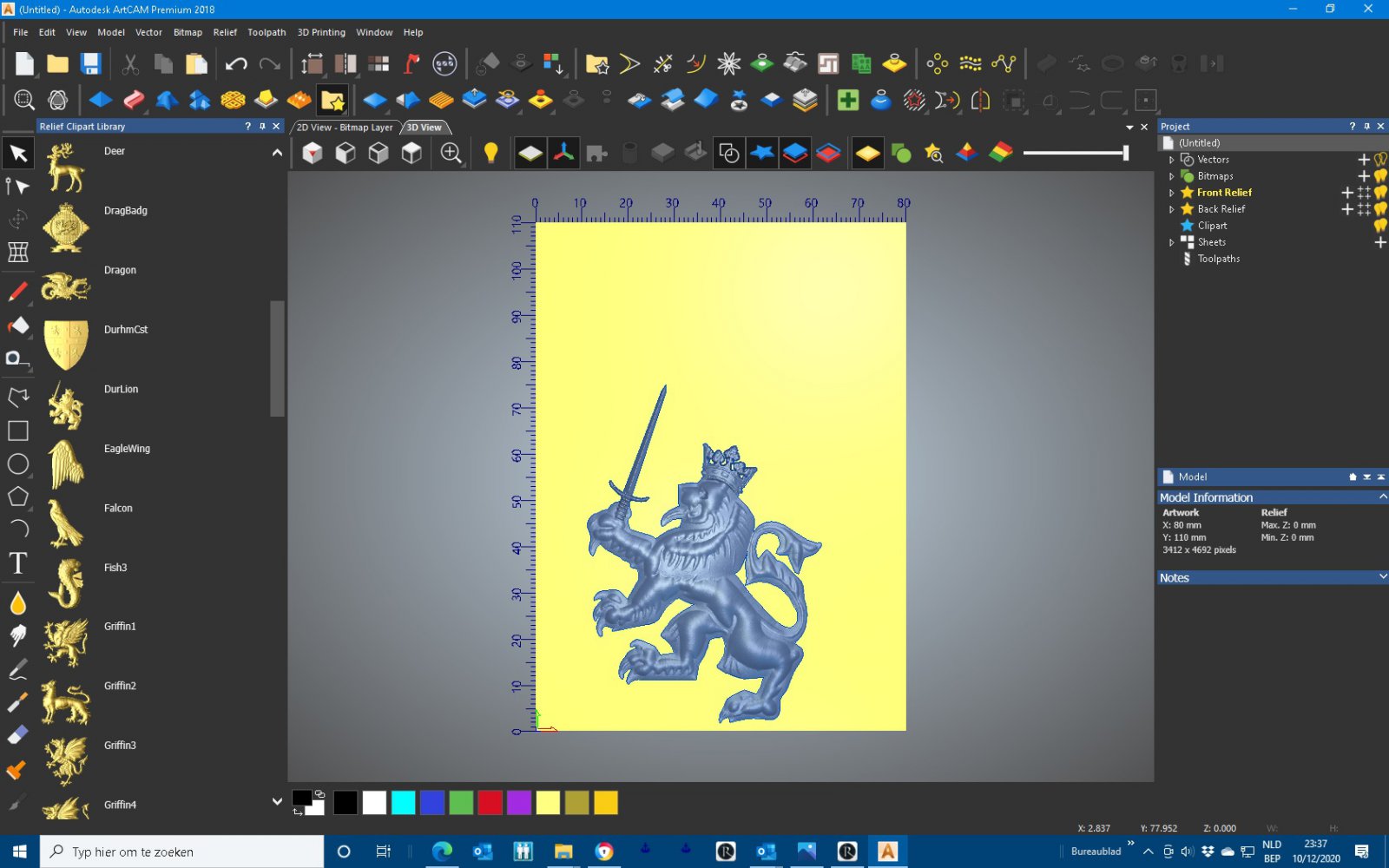

Kijk eens wat ik in Artcam gevonden heb, Hans.

Deze lijkt nogal goed op de leeuw die in het schild moet komen, vind je ook niet?



De kleine schildjes van de Kolderstok ornamenten hebben deze leeuw er ook op staan.



Top dank je Herby heb hem gevonden!



Wat een techniek zeg. Op deze manier komt het toch prachtig resultaat.



Jammer van die fout in de tekening Hans, maar het freeswerk ziet er wel prachtig uit. Succes met de volgende versie



Eerst natuurlijk de boog herstelt, that was the easy part. Toen opnieuw het reliëf erin en frezen. Ik heb de freestijd terug gebracht van +6uur naar 4.20uur.
Nou lijkt dat veel maar het CAD/CAM werk duurt net zo lang. Dat masjientje kan mooie dingen maken, maar die moeten er eerst wel in .

Dus daarna twee dagen stoeien met het masjientje. Er is een methode in artcam om het reliëf te spiegelen. Dus je kunt zo een achterkant creëren als je de voorkant hebt en in navolging van Bert dan 2x laten frezen en dan heb je dubbelzijdig. Maar, de machine begreep dat niet. Nou is het zo dat dat ding doet wat je erin stopt dus daar zit de fout in. Alleen geen idee waar.
In Artcam doet de simulatie precies wat ik wil maar de CNC niet. Dus maar 2x hele aparte nieuwe file gemaakt, geladen en 2x output.

Het resultaat voorkant met leeuw


Achterkant, zonder leeuw


Die golf zit er inderdaad in, die zag ik pas na het frezen en die zit op een of andere manier ook in het relief. Maar voorlopig vind ik het goed zo.



Poooo!!!! Gaaf



Heel mooi geworden. Nu nog een mogelijkheid voor CNC schilderen



Ik vind het prachtig gelukt Hans, dat krijg ik in geen 100 jaar voor elkaar met een mesje en een vijltje.
