Neptunus 2 cilinder 4:1

Discussie in 'Stoom techniek' gestart door Teun westera, 13 okt 2019.

  1. Teun westera

    Teun westera

    Lid geworden:
    13 okt 2019
    Berichten:
    10
    Locatie:
    Tweede exloermond
    Hallo mijn naam is teun en ben nieuw op dit forum.

    Ik ben druk bezig met een grote scheeps machine te bouwen.
    hier een foto uit het boek model stoom machines van rob van dort en joop oegema
    meer fotos volgen vast nog wel en ik denk ook nog wel een aantal vragen

    groet teun.


    Bijgevoegde bestanden:

  2. Teun westera

    Teun westera

    Lid geworden:
    13 okt 2019
    Berichten:
    10
    Locatie:
    Tweede exloermond

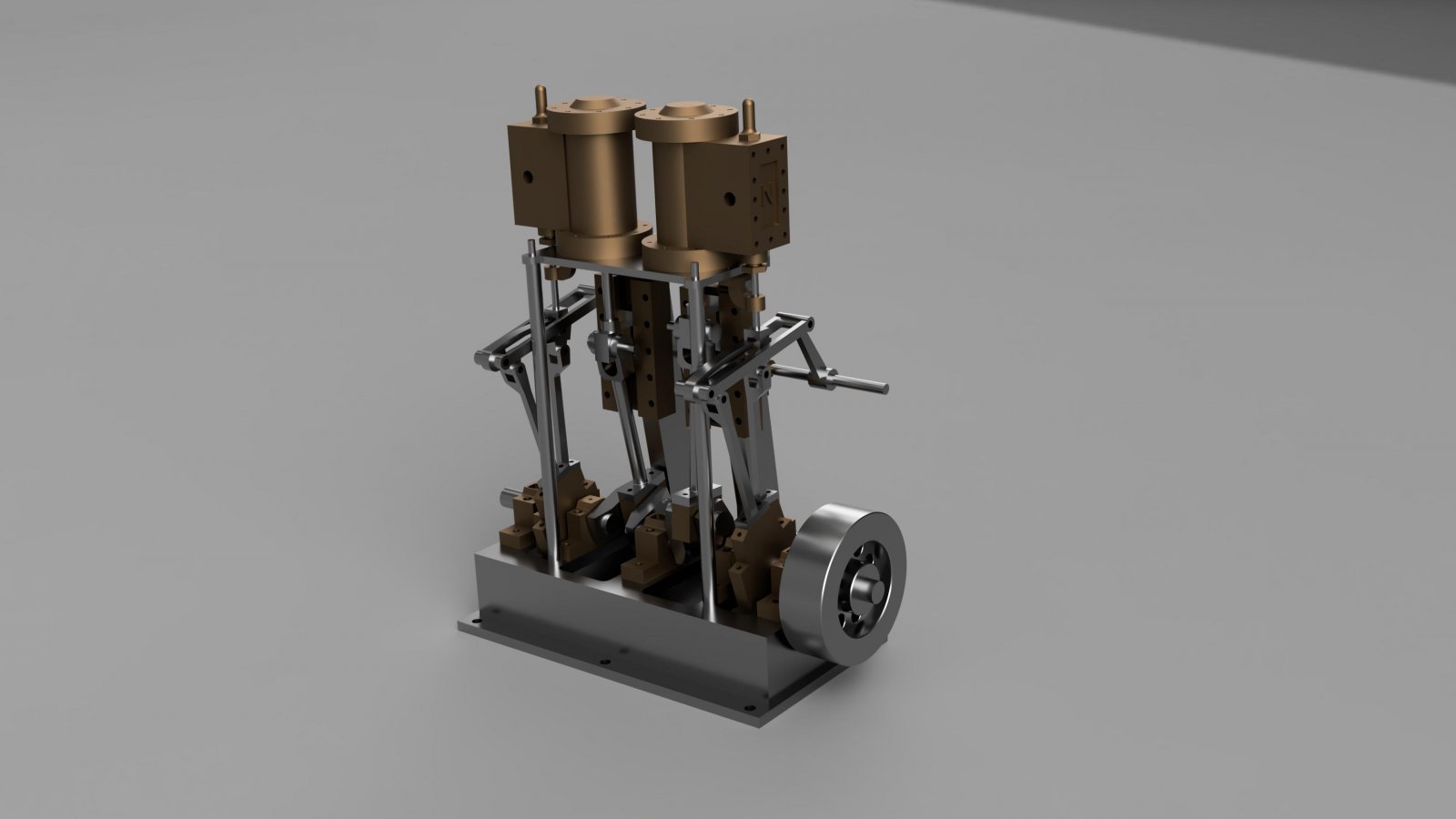

    hier een foto van de render
    hij is nog niet af, ik wil er een smeer toestel en hendel voor bedenken om de draairichting om te zetten en om de cilinder smering te verzorgen.
    het berekende vermogen zal rond de 8 pk uitkomen en het gewicht 75 a 80 kilo, niet echt een model meer te noemen.
    hoogte word 605mm lengte 520mm en breedte 240mm
    groet teun


    Bijgevoegde bestanden:

    Laatst bewerkt: 13 okt 2019
  3. Marc

    Marc

    Lid geworden:
    19 jan 2004
    Berichten:
    743
    Locatie:
    W.Vl.
    Prachtig werk. Wat is de bedoeling van die machine,komt die in een groter model of zo?

    :beer:

  4. Teun westera

    Teun westera

    Lid geworden:
    13 okt 2019
    Berichten:
    10
    Locatie:
    Tweede exloermond
    Kom hopelijk ooit in een 6meter launch
    Maar das nog verre toekomst

  5. John33

    John33

    Lid geworden:
    13 sep 2005
    Berichten:
    1.131
    Locatie:
    Geldrop
    poehee,

    dan zal er wel een flinke ketel bij komen.
    De meeste stoomsloepen gebruiken een compound machine, en niet een 2 cilinder bijna voldruk machine.

    Maar wel indrukwekkend qua grootte.
    Over smeerpompen is het hier al vaker gegaan, met een beetje zoeken komt er als het goed is wel info boven drijven.
    Het is in ieder geval niet ingewikkeld, stelt niet zo veel voor.

  6. Teun westera

    Teun westera

    Lid geworden:
    13 okt 2019
    Berichten:
    10
    Locatie:
    Tweede exloermond
    Voor zon stoom ketel leg je gauw 9000 eurie neer in engeland en ik heb een hekel aan alle rompslomp die er bij komt kijken om er zelf een te gaan bouwen en inderdaad weet ik dat een voldruk machiene veel stoom vreet maar ik waag me nog lang niet aan het bouwen van een compound laat staan zon grote

  7. John33

    John33

    Lid geworden:
    13 sep 2005
    Berichten:
    1.131
    Locatie:
    Geldrop
    Waar zit het verschil tussen voldruk en compound ? in de zuiger diameters, dat is alles.
    Nou ja, oke, de schuiven krijgen iets grotere toevoerlappen, maar dat is marginaal
    Verder zit er niets spannends aan, een koppelleiding tussen de uitlaat van de hoge druk naar de inlaat van de lage druk.
    De factor tussen hoge en lage druk is circa 1,6.

    verder zou ik er een condensor en een natte luchtpomp + circulatie pomp bij zetten, ook bij de Neptunus in een boot.
    je zou nog kunnen denken aan een flash boiler.
    20 meter buis in de rondte wikkelelen en een dikke brander er onder.

    Geen keuring nodig, want je blijft ruim beneden 1 liter water inhoud.

  8. Teun westera

    Teun westera

    Lid geworden:
    13 okt 2019
    Berichten:
    10
    Locatie:
    Tweede exloermond
    Hoei das wel een intresante tip zon flash boiler ga ik vast een keer testen als ik de machine klaar heb haha
    Kan ik op dit formaat voor een compound ook een zelf starter maken? Door een aftakking van de hoofd stoom leidin naar lage druk cilinder?
    En hoe zit het dan met de slag van het exentriek? ik neem aan ongewijzigd laten? ik zie alweer een paar uurtjes cad tekenen voorme maar dat doe ik met veel plezier
    Alle appendages worden losse projecten denk ik, ik ben geen duizendpoot haha en ik ga ook niet zo snel als de bliksem.
    en moet de lagedruk zuiger dan 1,6 keer zo groot worden?

    Laatst bewerkt: 14 okt 2019
  9. John33

    John33

    Lid geworden:
    13 sep 2005
    Berichten:
    1.131
    Locatie:
    Geldrop
    Teun,

    zo`n aftakking van de hoofdleiding noemen ze de Beer kraan.
    Deze zit na de afsluiter van de hoge druk.
    Dus als je stoom op de hoge druk zet kun je met de beer kraan stoom van de hoge druk af takken om de machine te starten.
    Excentriek slag blijft hetzelfde.
    Ja, als de hoge druk 20mm in diameter is dan wordt de lage druk 32mm in diameter.

  10. Teun westera

    Teun westera

    Lid geworden:
    13 okt 2019
    Berichten:
    10
    Locatie:
    Tweede exloermond
    Aj dan moet ik zeerveel aanpassen aan de machine want hogedruk cilinder zou dan 60mm worden en lagedruk dan 96mm en dat ga ik niet kwijtraken in verband met krukas fundatie en exentriek zaakje....
    Excentrische zuiger?

  11. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.070
    Locatie:
    HELLEVOETSLUIS
    Het nadeel is, dat als je voor een bepaalde machine hebt gekozen, dat het eigenlijk onmogelijk is om naar een andere over te stappen.
    Bij een andere expansie machine behoort ook een andere afstand van de krukastappen.
    Maar niet getreurd.
    Voor de goede werking van een compound machine, heb je meer dan 6 bar stoomdruk nodig.
    Bij een voldrukmachine, kan je door het aanpassen van de bakschuif, overlap, deze zo aanpassen, dat de "stoom vretende hoeveelheid" minder wordt.
    Bij deze enkelvoudige expansie kan je volgens mij gebruik maken van een keteldruk van 3 bar.
    Het enige probleem is nog het opwekken van de benodigde stoomhoeveelheid.
    Overigens, ik vond de opmerking van John33, bericht #7 betreffende de flash boiler leuk.
    Niet de verdere inhoud, daar je een olie gesmeerde machine gaat gebruiken en je de stoomolie niet volledig uit het condensaat kunt verwijderen.

  12. Teun westera

    Teun westera

    Lid geworden:
    13 okt 2019
    Berichten:
    10
    Locatie:
    Tweede exloermond
    scheelt me vast olie kopen haha maar inderdaad das wel een probleem
    ik denk dat ik maar gewoon moet beginnen met die stoom machiene maken en inderdaad de bakschuif aanpassen en dan eens kijken ik uberhaupt een boot kan bouwen.
    en als het dan zo ver is ga ik wel roeien:hammer:
    en inprincipe werken die engelse koop ketels tot 12bar toch? en moet je hier in nederland er dan ook een nederlandse keur opgooien of bouwen die engelsen met goede keur en gecertificeert matriaal?

  13. John33

    John33

    Lid geworden:
    13 sep 2005
    Berichten:
    1.131
    Locatie:
    Geldrop
    Ik weet niet welke engelse site je bedoeld?
    Maar 12 bar is wel erg veel van het goede.
    Met 6 bar kom je een heel eind, voor koper is dit ook het maximum in NL.
    Een ander ligt aan de grootte van je ketel, maar als in eerste instantie de ketel met CE uit engeland komt zal de herkeur later in NL plaats gaan vinden.
    Met de daarbij komende kosten.
    Op de site van de Stoomgroep Holland staat het laatste ketelreglement www.onderstoom.nl

    Maar goed, eerst de machine is een heel goed idee, daarna de rest. Suxxes !

  14. Teun westera

    Teun westera

    Lid geworden:
    13 okt 2019
    Berichten:
    10
    Locatie:
    Tweede exloermond

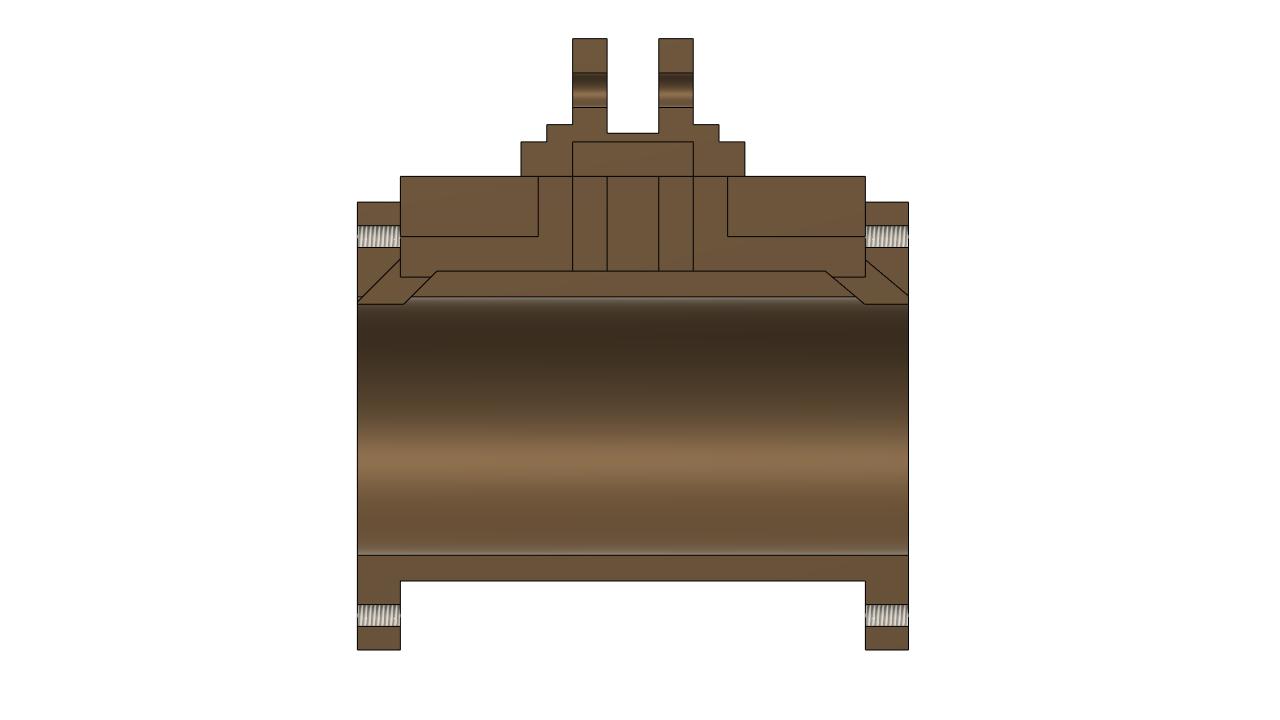

    ik heb even een doorsnede gemaakt en stel tot mijn verbazing vast dat er al toevoer lappen aan zitten, en die is nu 4mm en zou volgens de tabel met een zuiger van 60mm dus 6mm moeten zijn.. dus groter maken?
    nu zie ik in het grote boek vol wijsheden (model stoommachines) ook staan dat een afvoerlap de prestaties kan bevorderen in bepaalde mate heeft iets met een beetje compressie te maken alleen vraag ik me af hoe dat dan gaat lopen.


    Bijgevoegde bestanden:
