Netvoeding Reparatie of weggooien?

Discussie in 'Accu & laad techniek' gestart door pieter M, 5 nov 2020.

  1. Renaud

    Renaud

    Lid geworden:
    31 mei 2019
    Berichten:
    78
    Locatie:
    Brunssum
    ik heb het even nagezocht, en de Efuel, lindinger en multiplex hitech epowerbox, zijn allemaal van de zelfde fabrikant alleen onder een ander merknaam. de link van alm zal de optie zijn voor je probleem. de transistors ben je voor ongeveer een 10tje klaar op ebay. ik had hem direct gemaakt!

    Laatst bewerkt: 13 nov 2020
  2. timmybeetle

    timmybeetle

    Lid geworden:
    3 sep 2010
    Berichten:
    481
    Locatie:
    Helden
    Bij ali nog geen 2-3 euro, helaas krijg je er dan wel van elk 100 stuks....

    grts

  3. hobbyist

    hobbyist Forum veteraan

    Lid geworden:
    10 mrt 2009
    Berichten:
    5.289
    Locatie:
    Noord Brabant
    Ik laat vaak op voorhand voor mijn elektronische speeltjes die in de categorie vallen van, "we gaan wel eens stuk".
    En die ik niet bij een fabrikant / service toko kan dumpen.
    En waarvan bekend is wat er meestal stuk is, preventief de componenten met een gewone hobby elektronica bestelling mee komen.

    Dat zijn de 540Watt versies ,de Turnigy is ook het zelfde.

    Wat is origineel en wat is imitatie als er sprake is van imitatie.

    Maar de topic starter heeft een zeldzamere variant met minder vermogen.
    Of die via het zelfde soort regelcircuit werkt is totaal onbekend.

    Dat die torretjes af en toe stuk gaan in de 540Watt variant, heeft te maken, dat ze niet als paartje zijn geselecteerd voordat ze op de print zijn gebakken.
    En bij het vervangen, worden ze natuurlijk ook niet als paartje bij elkaar gezocht.
    Ik weet dat het moet in dit soort configuraties, maar ik ben even vergeten hoe dat paartje zoeken ook al weer in zijn werk ging.
    Het had iets met de versterkingsfactor van de NPN en PNP torretjes te maken, die moet volgens mij, zo dicht mogelijk bij elkaar liggen.

  4. Rick NL

    Rick NL PH-SAM

    Lid geworden:
    18 apr 2008
    Berichten:
    4.048
    Locatie:
    Gouda
    Dat hangt ook van de schakeling af.
    In principe zijn er bij bipolaire transistoren twee paringscriteria:
    1e Stroomversterking bij en om het werkpunt.
    2e Vbe (basis emitter spanning) bij en om het werkpunt.

  5. pieter M

    pieter M PH-SAM

    Lid geworden:
    7 sep 2014
    Berichten:
    480
    Locatie:
    Nijensleek Drenthe
    Intressant.
    Uhh wel een waarschuwing gelezen als men zuks opent.
    Ivm hoogspanningen via de zelfde uitgangen afvoeren?
    Ga uitgangen meten! Je Never know!

  6. pieter M

    pieter M PH-SAM

    Lid geworden:
    7 sep 2014
    Berichten:
    480
    Locatie:
    Nijensleek Drenthe

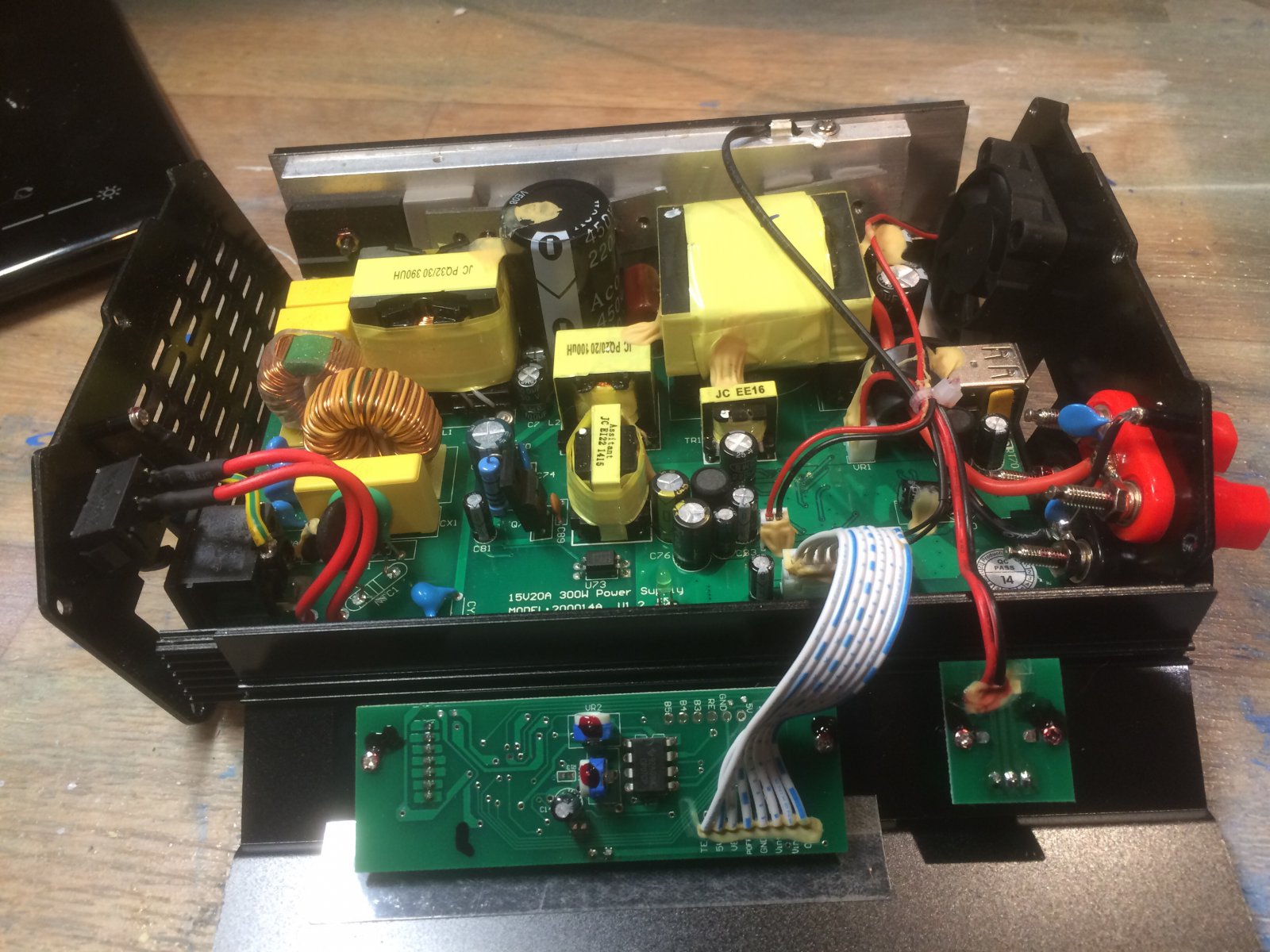

    Open! Lijkt eender aan de efuel supply op het eerste gezicht ? Allea gelijmt


    Bijgevoegde bestanden:

    • image.jpg
      Bestandsgrootte:
      297,3 KB
      Weergaven:
      172
  7. pieter M

    pieter M PH-SAM

    Lid geworden:
    7 sep 2014
    Berichten:
    480
    Locatie:
    Nijensleek Drenthe

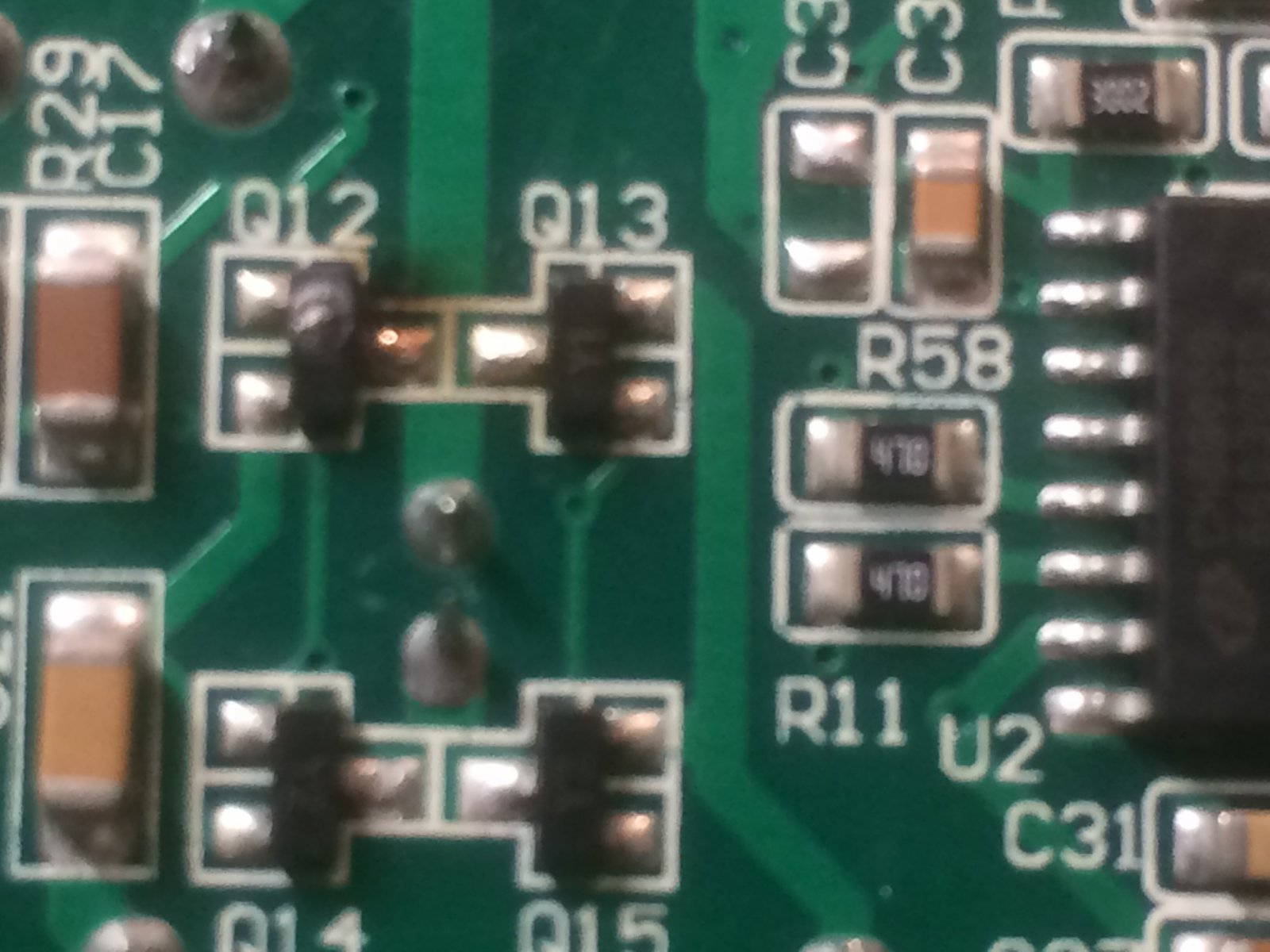

    Nou zie ik op de plek aangegeven op het filmpje bij Q12 een Zwarte veeg!!?


    Bijgevoegde bestanden:

    • image.jpg
      Bestandsgrootte:
      194,8 KB
      Weergaven:
      164
  8. pieter M

    pieter M PH-SAM

    Lid geworden:
    7 sep 2014
    Berichten:
    480
    Locatie:
    Nijensleek Drenthe

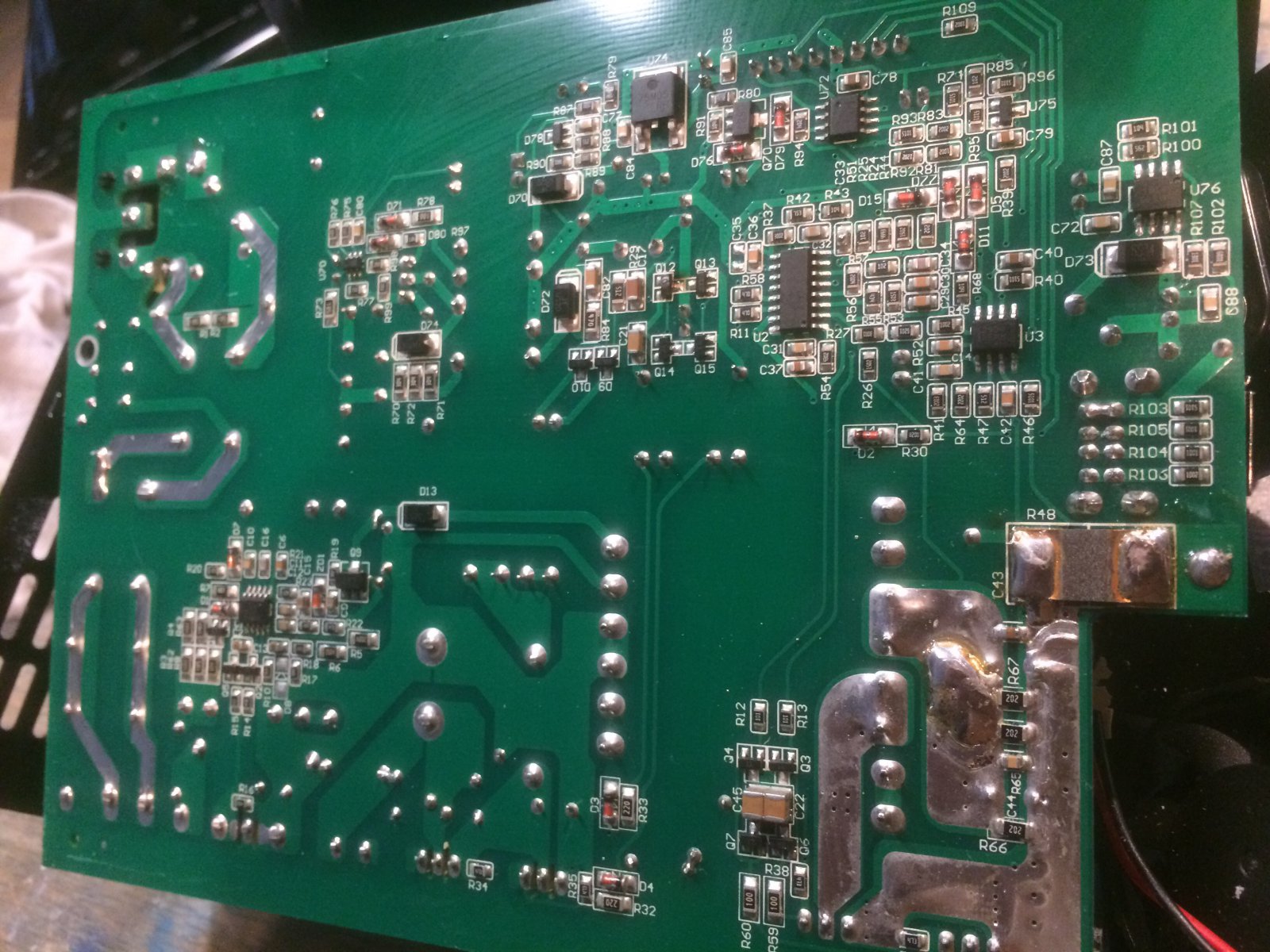

    De rest vd onderkant print


    Bijgevoegde bestanden:

    • image.jpg
      Bestandsgrootte:
      345,5 KB
      Weergaven:
      159
  9. Ernst Grundmann

    Ernst Grundmann PH-SAM Forum veteraan

    Lid geworden:
    27 aug 2002
    Berichten:
    13.335
    Locatie:
    Woerden
    Neem deze waarschuwingen wel ter harte!!!!
    Op de foto bovenaan zie je een grote elko van 220µF 450V. Die elko kan tot wel 350V geladen zijn en als je daar een klap van krijgt is dat echt vervelend, heel vervelend!
    Meet met een goede multimeter die goede en goed geïsoleerde meetsnoertjes heeft de spanning over die elko. Wanneer die maximaal zo'n 20V is is het veilig en kan je je gang gaan. Is de spanning hoger dan moet je de elko ontladen. Pas op dat je dat niet met je vingers doet maar bijvoorbeeld met een goed geïsoleerde schroevendraaier waarmee je de pootjes even kortsluit. Let op dat zal een vonk geven, schrik daar niet van. ;)
    Nog een waarschuwing, sluit nooit het netsnoer aan als je aan het meten bent. Alleen als je heel goed weet wat je doet kan je gaan meten als de spanning is aangesloten. Dat raad ik iedereen die dit hobbymatig doet heel sterk af. Het kan, en zal ook wel, heel lang goed gaan maar één seconde niet opletten en je kan een heel gemene "klap" krijgen. Blijft voorzichtig met de netspanning/stroom!

    Zo te zien is Q12 inderdaad "opgeblazen". Die transistor heeft de witte rook vrij gelaten en zal nooit meer als transistor kunnen werken. Het is verstandig om alle 4 de transistoren te vervangen want als er één kapot is gegaan zullen de anderen ook een tik hebben gehad. De kans is dan heel groot dat die binnenkort ook hun rook zullen vrijlaten. ;)

    Cnn en pieter M vinden dit leuk.
  10. pieter M

    pieter M PH-SAM

    Lid geworden:
    7 sep 2014
    Berichten:
    480
    Locatie:
    Nijensleek Drenthe
    Zag het spanning vat staan!!
    Nul volt!

    Laatst bewerkt: 14 nov 2020
  11. pieter M

    pieter M PH-SAM

    Lid geworden:
    7 sep 2014
    Berichten:
    480
    Locatie:
    Nijensleek Drenthe
    Weer dicht!!
    Is dit door een mens vervangbaar??
    Als ik hier in ga bakken en smelten??
    Das te klein voor mijn dikke patatten.
    Bedankt Ernst ,heb weer wat geleerd.

    Grts

    P.


    Bijgevoegde bestanden:

    • image.jpg
      Bestandsgrootte:
      260,4 KB
      Weergaven:
      136
  12. Rick NL

    Rick NL PH-SAM

    Lid geworden:
    18 apr 2008
    Berichten:
    4.048
    Locatie:
    Gouda
    Het vervangen van deze transistoren is geen probleem voor mensen als Ernst en mij, en een partij anderen op dit forum met voldoende SMD ervaring.

  13. pieter M

    pieter M PH-SAM

    Lid geworden:
    7 sep 2014
    Berichten:
    480
    Locatie:
    Nijensleek Drenthe
    Okay ik vindt het wel leuk om hem weer aan de gang te krijhgen.
    lAnderzijds, wat is de reden dat dit Transsistortje is opgeblazen?
    Kan ik deze zo ergens vinden?
    Is dit 1 malig aangemaakt (waarschijnlijk partij van 100 miljoen).
    waar vindt ik product nummer?

  14. alm

    alm

    Lid geworden:
    20 jun 2015
    Berichten:
    927
    Locatie:
    Hellevoetsluis
    Foto is wat onscherp, maar lijkt erop dat er Y1 en Y2 op de transistoren staat, als dat zo is dan weet je wat je nodig hebt voor vervangende exemplaren. Als je het zelf niet kunt is er vast iemand die ze wil vervangen voor je.

    Meer info staat hier:
    https://sites.google.com/site/donut...wer-supply-voltage-issue/the-actual-fix-efuel

    Vervangende exemplaren:
    https://sites.google.com/site/donut...ower-supply-voltage-issue/replacing-the-parts

    pieter M vindt dit leuk.
  15. hobbyist

    hobbyist Forum veteraan

    Lid geworden:
    10 mrt 2009
    Berichten:
    5.289
    Locatie:
    Noord Brabant
    Antwoord staat hieronder, de torretjes Q12 en Q14, als ook Q13 en Q15, vormen H brug.
    Die blijven heel lang heel als ze gepaard zijn.
    Zo'n selectief bij elkaar gezocht setje, verhoogd de productprijs van het apparaat.
    Beetje risco analyse, blijft het heel binnen de garantie periode, dan is het goedkoop verdiende winst.

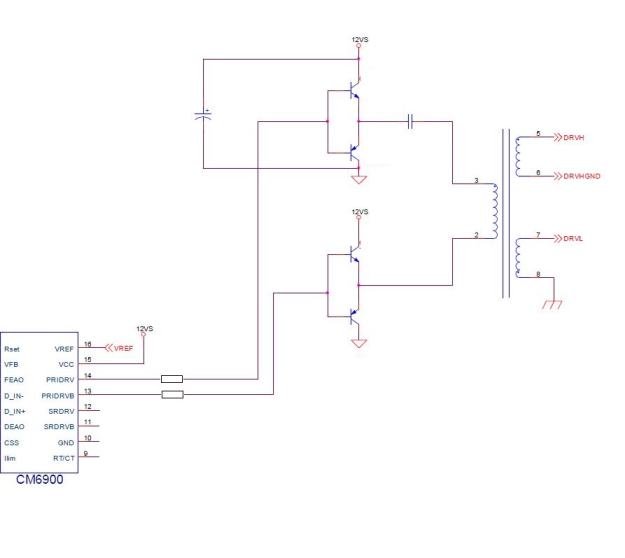

    Qua schema komt dit tekeningetje aardig overeen hoe de H brug is opgebouwd.

  16. pieter M

    pieter M PH-SAM

    Lid geworden:
    7 sep 2014
    Berichten:
    480
    Locatie:
    Nijensleek Drenthe
    Moet er dan stomweg 4 of twee nieuwe paren in ? Kan een leek dat selecteren?
    Is er een verbetering mogelijk tav dit schakelingetje? Is dat uberhaupt nood-wendich/zakelijk?
    Er is winkel in de buurthier (Stevab) die verkopen degelijke spullen,NOG?....

  17. hobbyist

    hobbyist Forum veteraan

    Lid geworden:
    10 mrt 2009
    Berichten:
    5.289
    Locatie:
    Noord Brabant
    Even je vraag op splitsen.
    Moet er dan stomweg 4 of twee nieuwe paren in ? 2 paren.
    Kan een leek dat selecteren? nee
    Is er een verbetering mogelijk tav dit schakelingetje? nee
    Is dat uberhaupt nood-wendich/zakelijk? nee, te veel werk om dat uit te zoeken.
    Er is winkel in de buurthier (Stevab) die verkopen degelijke spullen,NOG?.... geen idee.

    Vraag naar het type FMMT 619 TA en FMMT 720 TA, beide in een SOT-23 behuizing.
    En van beide 2 stuks.
    Wat nu Q12...15 is weet ik niet zo uit mijn hoofdje.


    In geld uitgedrukt, kost dit mij exclusief de transportkosten, €1.06, levertijd afhankelijk wanneer de volgende hobby elektronica bestelling de deur uit gaat + 2 werkdagen.


    Iemand die bedreven is in het smd solderen heeft ook vaak wel zijn kanalen om de componenten aan te komen.


    Gewoon meer (vervangende) componenten kopen dan strikt noodzakelijk en een voorraadje in een zakje of zo in de voeding plakken of zo.
    Ik raak zelf wel eens wat componentjes kwijt en ehm opnieuw bestellen en leveren duurt meestal maar zo'n 2 dagen.
    En ehm als het binnen is en uitgepakt is, kom ik ook de zoekgeraakte componenten tegen.
    Dus vandaar dat bij sommige apparaten, de voorraad zich in het apparaat bevind.

    Bij reparatie is het dan oh ja, dat wat in dat zakje zit zou nu ook best wel weer eens stuk kunnen zijn.
    Maar meestal is het zo, als ik een origineel component niet aan kan komen, dan zoek ik een vervanger met betere specificatie, dan waar de voorganger op stuk is gegaan.

    pieter M vindt dit leuk.
  18. Rick NL

    Rick NL PH-SAM

    Lid geworden:
    18 apr 2008
    Berichten:
    4.048
    Locatie:
    Gouda
    In deze schakeling is het paren van de transistoren helemaal niet nodig. Ze worden volledig doorgeschakeld.
    Paren is alleen nodig wanneer ze zitten in een balans schakeling waarbij ze in een werkpunt staan waar ze gedeeltelijk geleiden.
    De Zetex 619/720 zijn uitstekende vervangers.

    Laatst bewerkt: 14 nov 2020
  19. Rick NL

    Rick NL PH-SAM

    Lid geworden:
    18 apr 2008
    Berichten:
    4.048
    Locatie:
    Gouda
    Y1, SS8050, NPN, FMMT619, Q12, Q13
    Y2, SS8550, PNP, FMMT720, Q14, Q15

  20. pieter M

    pieter M PH-SAM

    Lid geworden:
    7 sep 2014
    Berichten:
    480
    Locatie:
    Nijensleek Drenthe
    Even naar de electronika winke, ben benieuwd waar ik mee terug kom.l
