De ronde kolom van de FB2 heeft een diameter van 78mm.

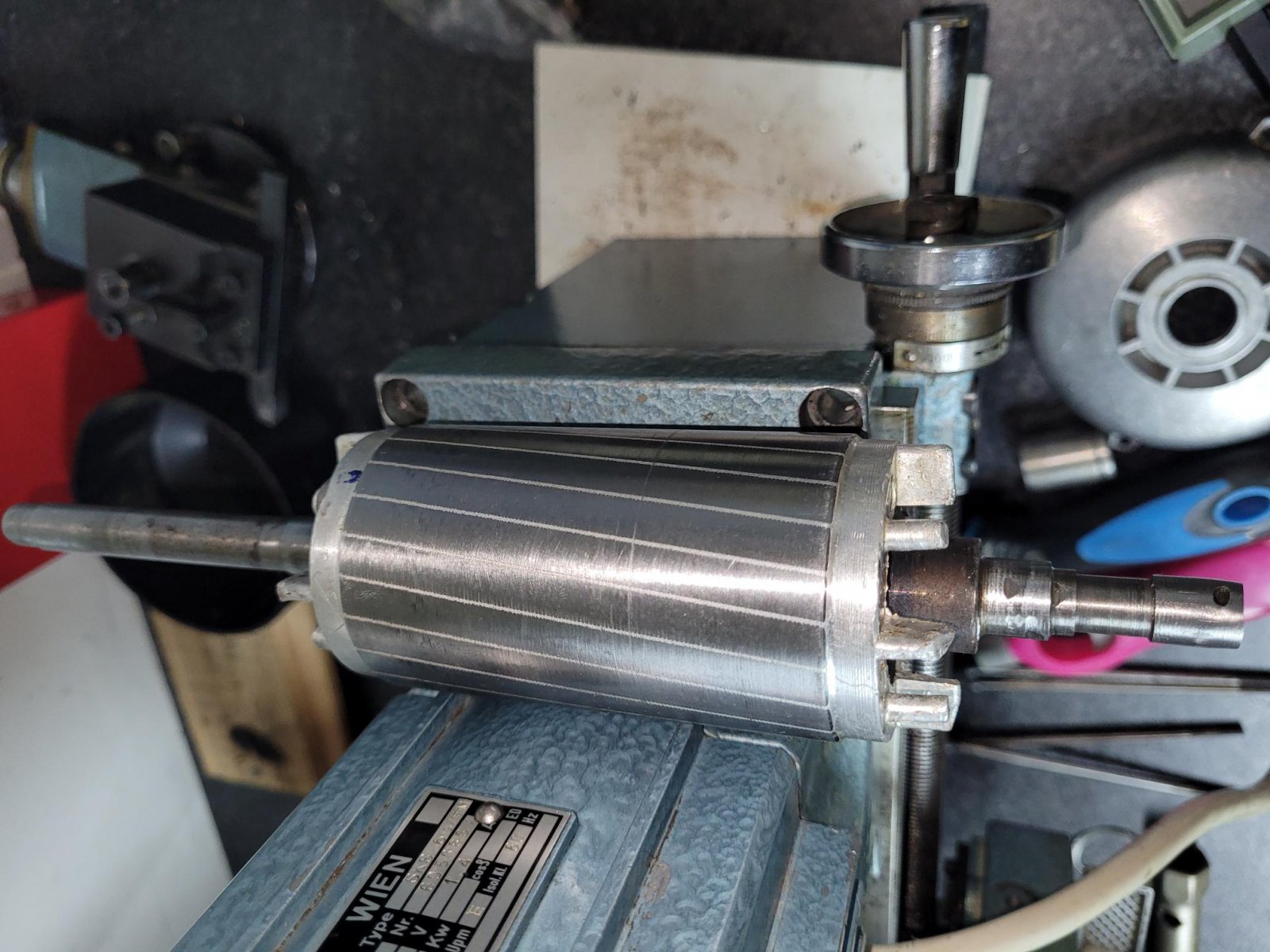

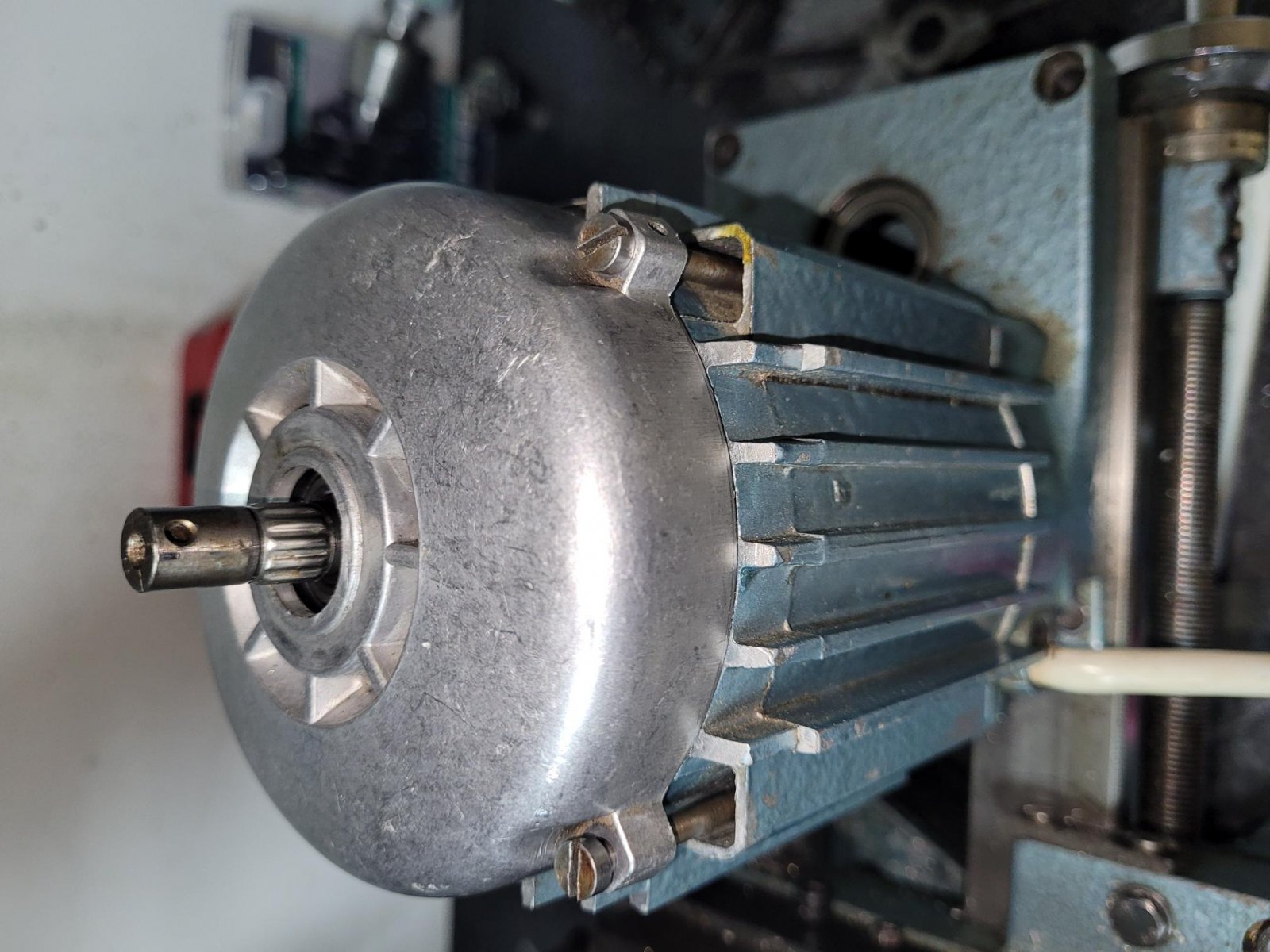

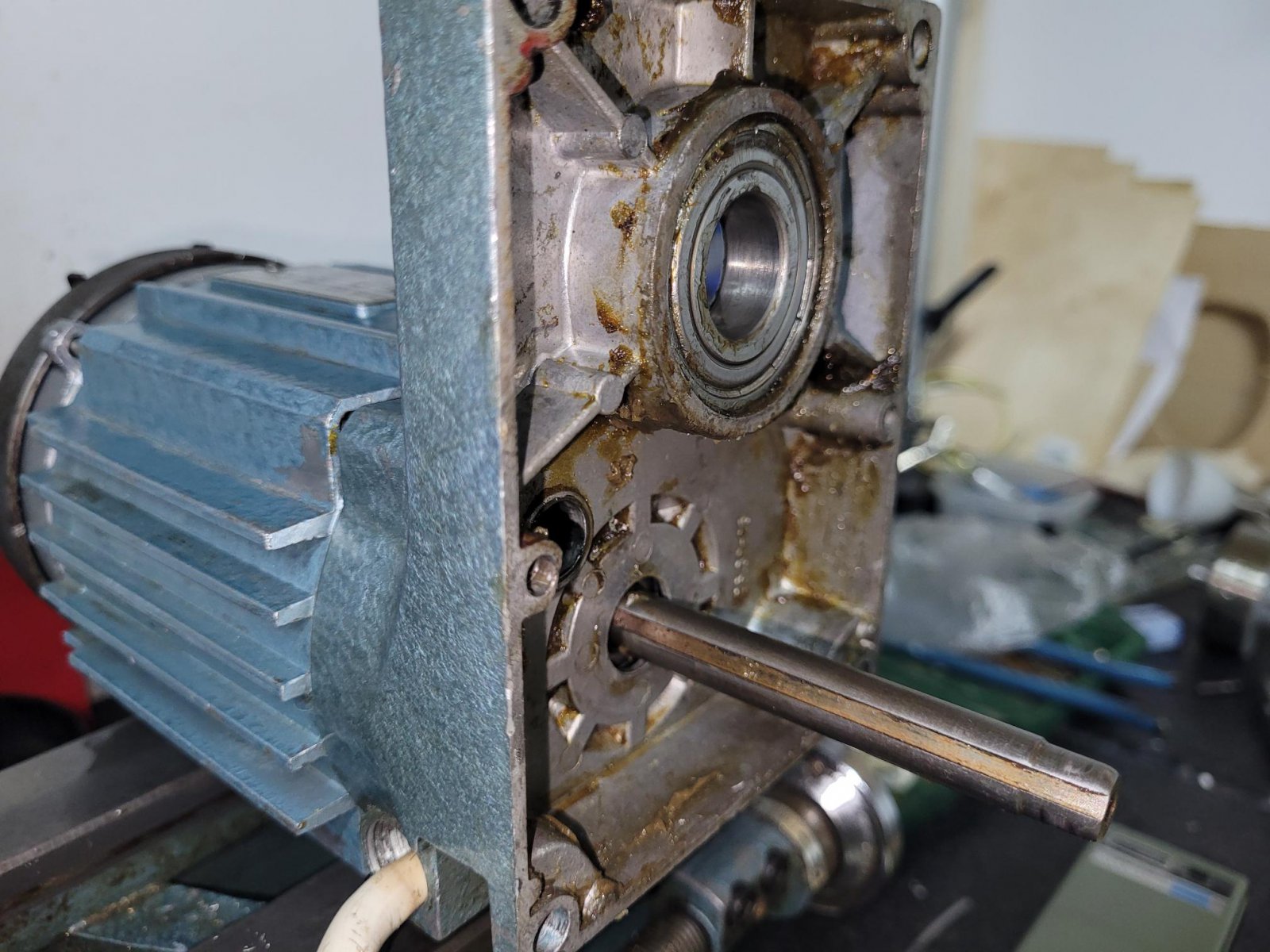

Dan een paar bedenksels over de motor. Als ik iets raars schrijf hoor ik het wel.

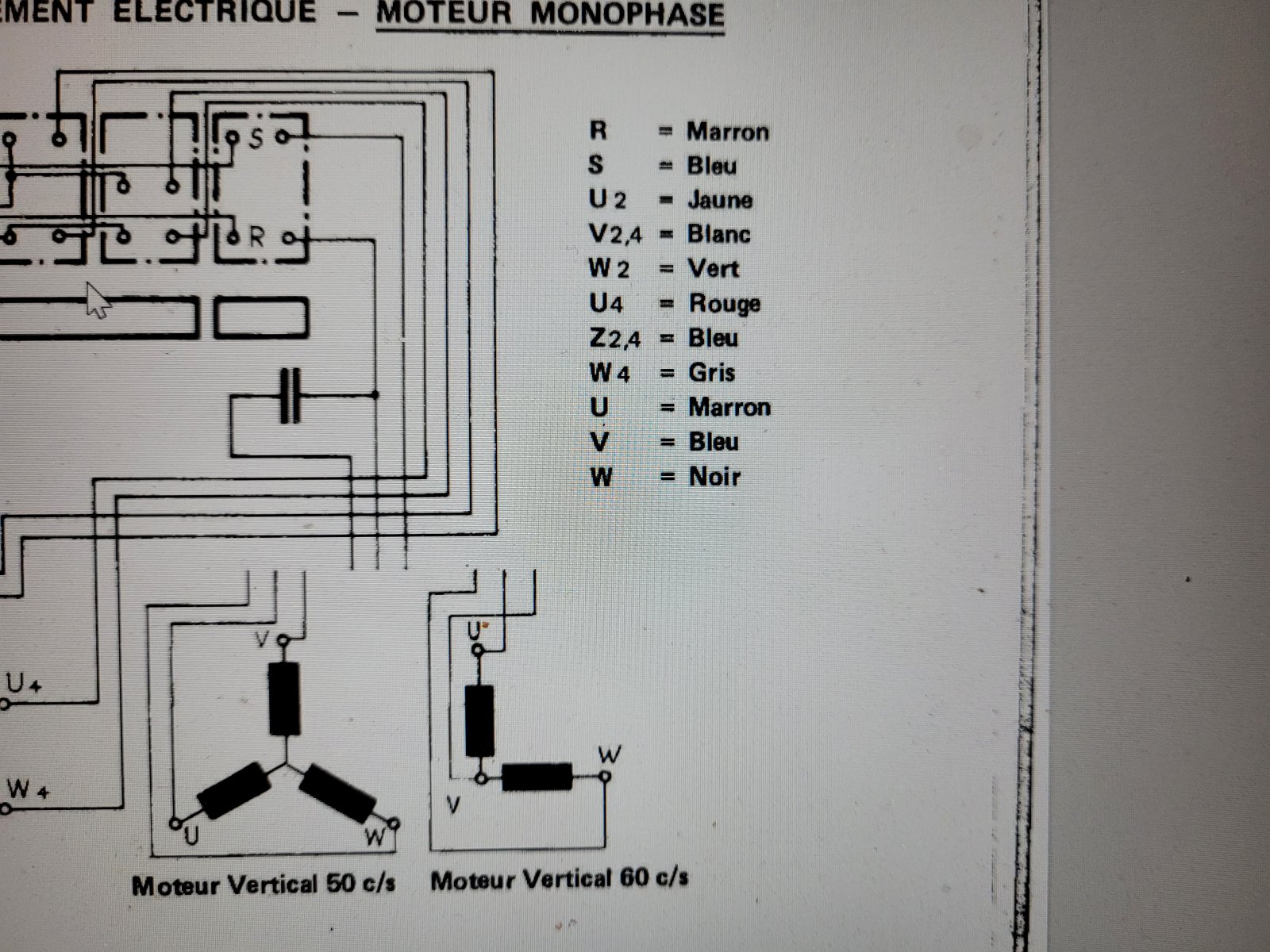

Onderstaand schema hoort bij de machine van Arjan70. Zie ook bericht #34.
Kan deze motor op een of andere manier op een fase 230V, 50Hz werken?
Volgens mij niet.

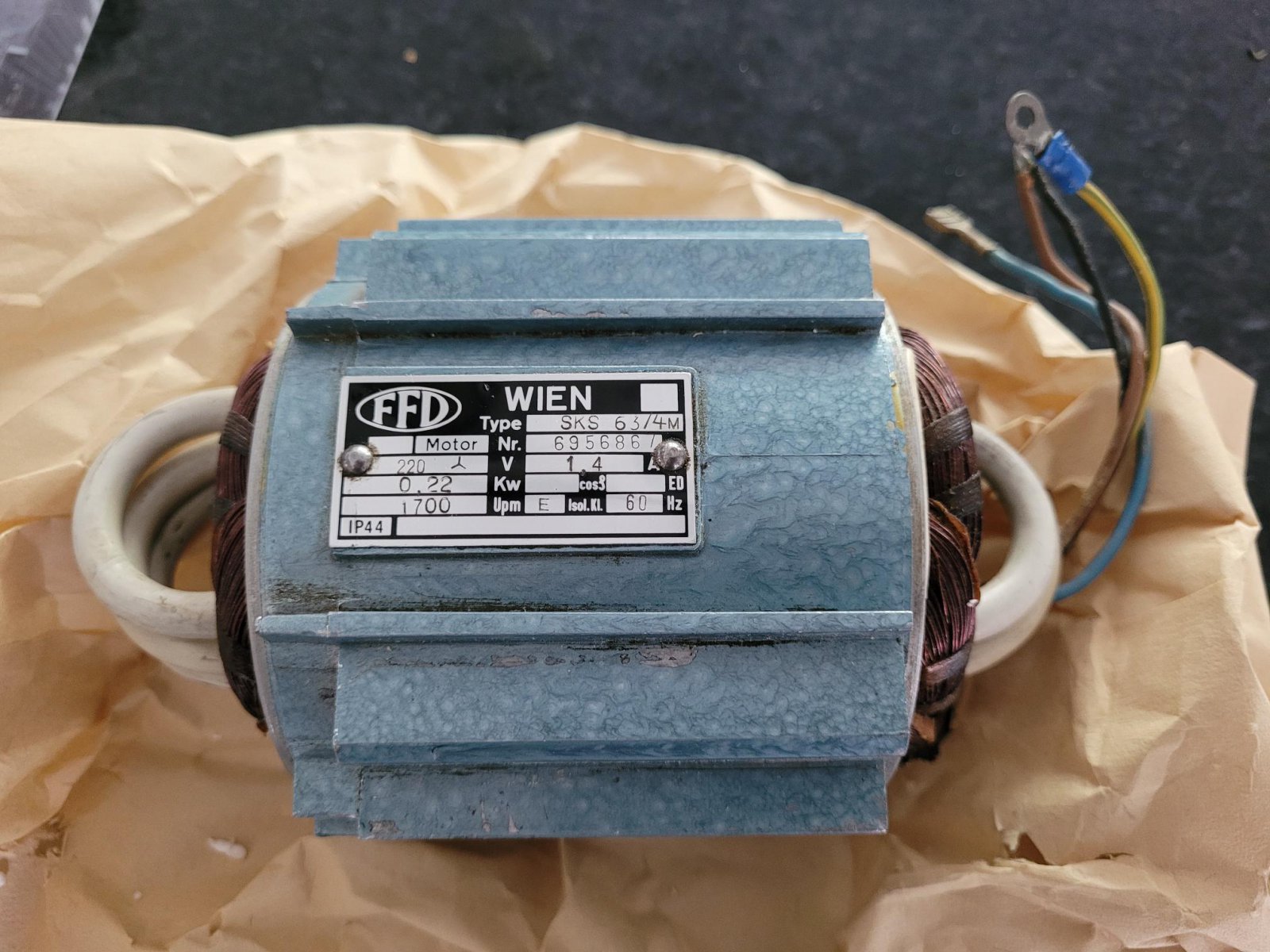

De motor is uitgevoerd voor 115V, 1 fase, 60 Hz; het rechter schemadeel.

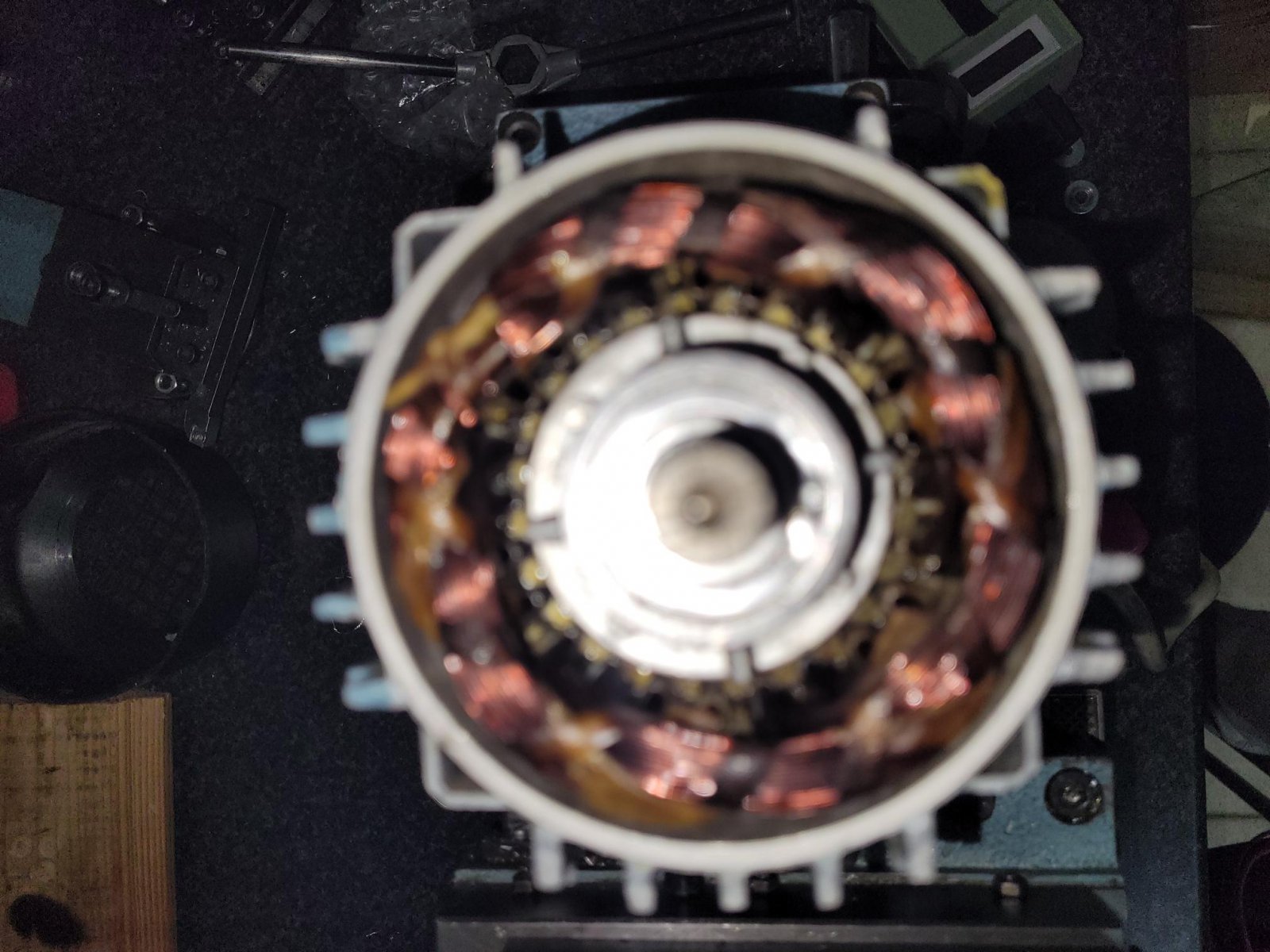

De motor is zo te zien uitgerust met 3 wikkelingen, die bij 50Hz in ster geschakeld worden, op 3 fasen met 115V lijnspanning. Dat betekent dat elke wikkeling afzonderlijk geschikt is voor een spanning van 115/wortel3 Volt, dus iets van 67V.
In het rechter schemadeel zijn slechts 2 wikkelingen te zien. Een daarvan zal bestaan uit 2 in serie geschakelde spoelen en de derde staat in serie met de condensator, die zoals Stoompomp aangeeft zorgt dat de motor zelf aanlopend is.
Totaal toelaatbare spanning over de 2 in serie geschakelde spoelen is dan 2x67V. De derde wikkeling staat in serie met de condensator, waar ook ca. 67V over moet staan, om te zorgen dat de derde spoel niet meer dan de maximaal toelaatbare 67V te verduren krijgt.
Zetten we nu 230V in plaats van de 115V, beide als 1-fase spanning, dan verbrandt de boel. Immers de spoelen krijgen nu aardig wat meer spanning te verduren dan de 67V, waar ze blijkbaar voor geschikt zijn, namelijk 2x zoveel.
Aansluiten op 3 fasen, 400V, 50Hz (als dat beschikbaar is) kan volgens mij alleen als er een 3-fasen transformator komt die de 400V lijnspanning omzet naar 115V lijnspanning, zodat je voldoet aan het linker schemadeel. De motor kan dan, als ik het goed heb, zonder condensator op deze 3-fasen 50Hz, 115V aangesloten worden. Omdat er dan een 3-fasenspanning beschikbaar is loopt de motor zonder condensator aan. Bij verkeerde draairichting moet je dan 2 fasen met elkaar wisselen.
De motor middels een frequentie regelaar laten draaien kan volgens mij wel.
Je moet dan een regelaar hebben die 1-fase 230V, 50Hz als ingangsspanning heeft en een 3-fasen spanning 115V, 50Hz als uitgangsspanning heeft.
Dat ding dan ook als toerenregelaar gebruiken, door de frequentie regelbaar te maken, zou ik niet doen.
Het op die manier verlagen van het toerental benadeelt de koeling van de motor.
De motoren zijn wat dat betreft vlgs mij door Emco nogal krap bemeten en voor je het weet worden ze veel te heet.
De motor laten omwikkelen zodat hij geschikt wordt om op 1-fase, 230V, 50Hz te werken is wellicht de beste oplossing. In dat geval wel een andere condensator gaan gebruiken. De motorwikkelaar kan deze bepalen en ongetwijfeld meeleveren.
Dan een paar bedenksels over de motor. Als ik iets raars schrijf hoor ik het wel.
Onderstaand schema hoort bij de machine van Arjan70. Zie ook bericht #34.
Kan deze motor op een of andere manier op een fase 230V, 50Hz werken?
Volgens mij niet.
De motor is uitgevoerd voor 115V, 1 fase, 60 Hz; het rechter schemadeel.
De motor is zo te zien uitgerust met 3 wikkelingen, die bij 50Hz in ster geschakeld worden, op 3 fasen met 115V lijnspanning. Dat betekent dat elke wikkeling afzonderlijk geschikt is voor een spanning van 115/wortel3 Volt, dus iets van 67V.
In het rechter schemadeel zijn slechts 2 wikkelingen te zien. Een daarvan zal bestaan uit 2 in serie geschakelde spoelen en de derde staat in serie met de condensator, die zoals Stoompomp aangeeft zorgt dat de motor zelf aanlopend is.
Totaal toelaatbare spanning over de 2 in serie geschakelde spoelen is dan 2x67V. De derde wikkeling staat in serie met de condensator, waar ook ca. 67V over moet staan, om te zorgen dat de derde spoel niet meer dan de maximaal toelaatbare 67V te verduren krijgt.
Zetten we nu 230V in plaats van de 115V, beide als 1-fase spanning, dan verbrandt de boel. Immers de spoelen krijgen nu aardig wat meer spanning te verduren dan de 67V, waar ze blijkbaar voor geschikt zijn, namelijk 2x zoveel.
Aansluiten op 3 fasen, 400V, 50Hz (als dat beschikbaar is) kan volgens mij alleen als er een 3-fasen transformator komt die de 400V lijnspanning omzet naar 115V lijnspanning, zodat je voldoet aan het linker schemadeel. De motor kan dan, als ik het goed heb, zonder condensator op deze 3-fasen 50Hz, 115V aangesloten worden. Omdat er dan een 3-fasenspanning beschikbaar is loopt de motor zonder condensator aan. Bij verkeerde draairichting moet je dan 2 fasen met elkaar wisselen.
De motor middels een frequentie regelaar laten draaien kan volgens mij wel.
Je moet dan een regelaar hebben die 1-fase 230V, 50Hz als ingangsspanning heeft en een 3-fasen spanning 115V, 50Hz als uitgangsspanning heeft.
Dat ding dan ook als toerenregelaar gebruiken, door de frequentie regelbaar te maken, zou ik niet doen.
Het op die manier verlagen van het toerental benadeelt de koeling van de motor.
De motoren zijn wat dat betreft vlgs mij door Emco nogal krap bemeten en voor je het weet worden ze veel te heet.
De motor laten omwikkelen zodat hij geschikt wordt om op 1-fase, 230V, 50Hz te werken is wellicht de beste oplossing. In dat geval wel een andere condensator gaan gebruiken. De motorwikkelaar kan deze bepalen en ongetwijfeld meeleveren.
, een frequentie regelaar lijkt me de snelste oplossing als ik hiervoor de juiste kan vinden voor een acceptabele prijs input 220V 50hz - Output 115V 60 hz.
