Omkeren van de draairichting van de stoommachine van een stoomsloep

Discussie in 'Stoom techniek' gestart door Johnscheepers, 21 mei 2023.

  1. Johnscheepers

    Johnscheepers

    Lid geworden:
    7 mrt 2014
    Berichten:
    266
    Locatie:
    Breda

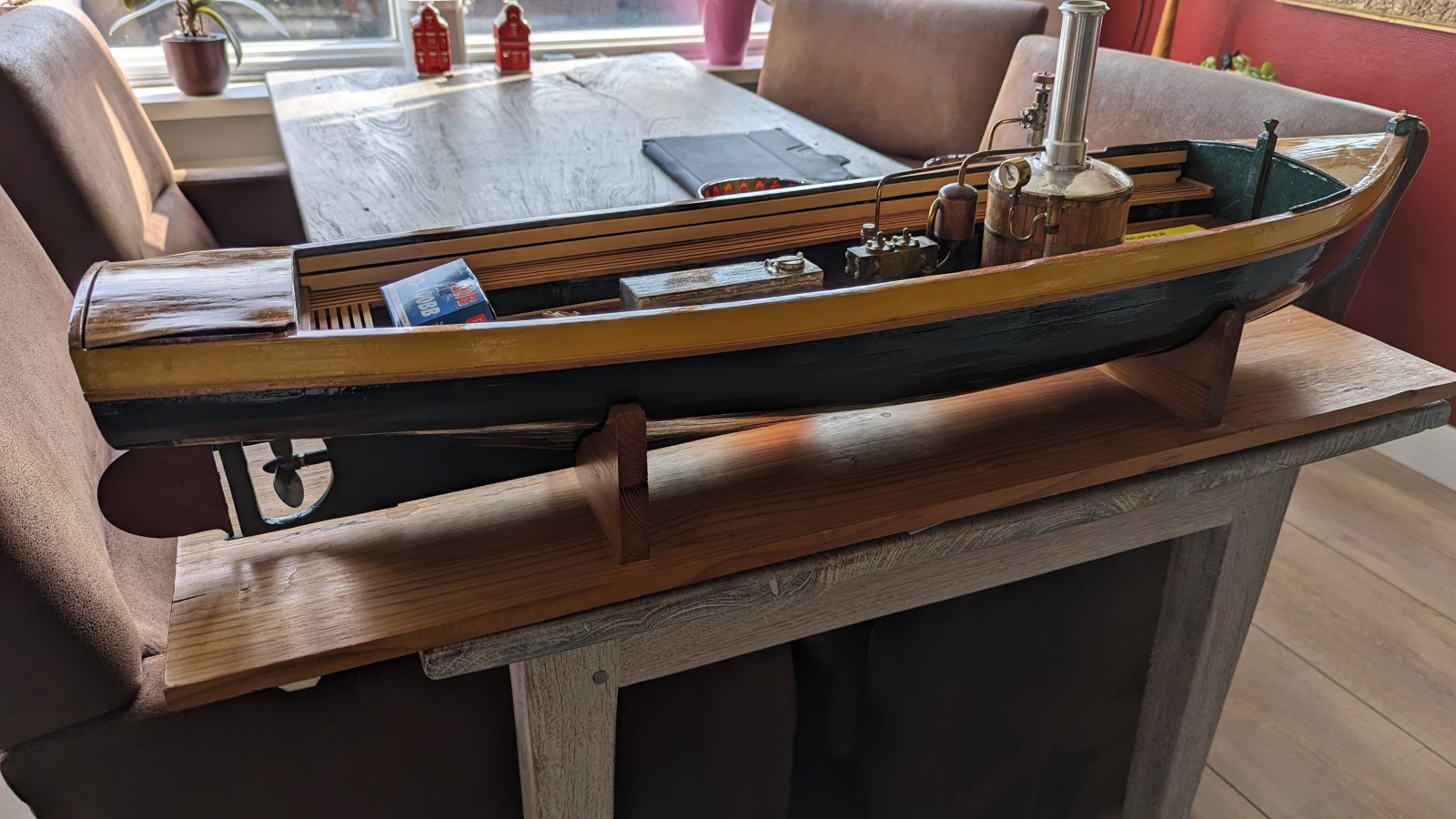

    Ik ben in het bezit gekomen van een stoom sloep ....maar.... Hij kan alleen maar 1 richting uit ...
    Wat ik nu weet is dat er een omkeer ding moet komen en dat kan ik evt. Zelf maken of kopen .is er iemand die me daar mee of aan kan helpen
    ik zal er een foto bij doen van de sloep
    bedankt alvast voor de info PXL_20230518_152730541.jpg PXL_20230518_152736388.jpg

    Laatst bewerkt: 4 aug 2023
  2. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    28.275
    Locatie:
    Oldeberkoop
    Oei... hoewel "alles kan", denk ik dat een omkeerinrichting achteraf aanbrengen een behoorlijk tijdrovende en arbijdsintensieve klus gaat worden: Er moeten twee excentrieken bij, twee schuifstangen, en een Stevenson-schaar, en dat doet denk ik zelfs een goede machinebankwerker niet "zo maar even"...

    Ik denk dat het makkelijker is om een verstelbare schroef op te duikelen. Hoewel dat ook een enorme hoop werk is, is dat wel makkelijker te doen voor de meeste mensen.

    Wel een heel mooie boot en een mooi machientje.

    Potter vindt dit leuk.
  3. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.645
    Locatie:
    HELLEVOETSLUIS
    Zoals @brutus schrijft is het achteraf aanbrengen van een omkeerbeweging niet eenvoudig.
    Je hebt een schuiven machine, dus je kunt niet zoals bij een oscillerende machine de voedingsstoom op de uitlaat zetten om de draairichting om te keren.
    Indien je bij een schuivenmachine de stoom op de uitlaat zet, dan wordt de stoomschuif weggeblazen van de spiegel.
    Je machine heeft nu alleen nokken voor vooruit en als je achteruit wilt moet je ook nokken hebben voor deze richting.
    Om een indruk te geven van het benodigde stangen stelsel:

    SAM_3998 verkleind.jpg

    Onder de liniaal zijn de benodigde delen te zien.
    Verder, wat ook nog een probleem is, is dat de tappen van de krukas lang genoeg moeten zijn voor de 2 extra nokken.
    Indien niet, dan moet er een nieuwe krukas gemaakt worden.
    Buiten een verstelbare schroef, kan ik alleen een keer- of omkeerkast kast bedenken.
    Wijlen Teus Visser had in zijn stoomsleepboot deze omkeer beweging en in een van zijn boeken heeft hij deze beschreven.
    Overigens, differentieel werkt niet, net getest.
    Succes met je project.
    Henk.

    Potter vindt dit leuk.
  4. Johnscheepers

    Johnscheepers

    Lid geworden:
    7 mrt 2014
    Berichten:
    266
    Locatie:
    Breda
    Dag meneer de stoompomp,
    bedankt weer voor de reactie en dan weer een vraagje is er een tekening van ?

    Potter vindt dit leuk.
  5. Johnscheepers

    Johnscheepers

    Lid geworden:
    7 mrt 2014
    Berichten:
    266
    Locatie:
    Breda
    PXL_20230521_140542001.jpg PXL_20230521_140523704.jpg
    de krukas gaat tot het einde van het vliegwiel, daar zou ik dan een verlenging kunnen maken denk ik

    Potter vindt dit leuk.
  6. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.645
    Locatie:
    HELLEVOETSLUIS

    Bijgevoegde bestanden:

    Potter vindt dit leuk.
  7. max z

    max z Vriend van modelbouwforum.nl PH-SAM

    Lid geworden:
    4 dec 2009
    Berichten:
    2.331
    Locatie:
    Boskoop
    Een differentieel kan volgens mij wel werken, maar dan moet je kans zien om de planeetwiel-drager afwisselend vast te houden aan de "omgeving" (de boot dus) of aan één van de assen.

    Potter en Stoompomp vinden dit leuk.
  8. Rene Witteman

    Rene Witteman

    Lid geworden:
    12 aug 2005
    Berichten:
    494
    Locatie:
    Utrechtse Heuvelrug
    ozy, tone, Zeiler en 5 anderen vinden dit leuk.
  9. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    28.275
    Locatie:
    Oldeberkoop
    Da's een tamelijk pienter patent...

    Potter vindt dit leuk.
  10. Johnscheepers

    Johnscheepers

    Lid geworden:
    7 mrt 2014
    Berichten:
    266
    Locatie:
    Breda
    Potter vindt dit leuk.
  11. Johnscheepers

    Johnscheepers

    Lid geworden:
    7 mrt 2014
    Berichten:
    266
    Locatie:
    Breda
    Potter vindt dit leuk.
  12. Johnscheepers

    Johnscheepers

    Lid geworden:
    7 mrt 2014
    Berichten:
    266
    Locatie:
    Breda
    heb ik toch nog een vraagje de tekening kan ik die ergens op ware grootte krijgen ?

    Potter vindt dit leuk.
  13. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.645
    Locatie:
    HELLEVOETSLUIS
    Potter vindt dit leuk.
  14. Johnscheepers

    Johnscheepers

    Lid geworden:
    7 mrt 2014
    Berichten:
    266
    Locatie:
    Breda
    Waar vind ik een verstelbare schroef?

    Potter vindt dit leuk.
  15. k-k

    k-k Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    13.363
    Locatie:
    Oostvoorne
    John, Google eens op Marx Verstellpropeller. In 2017 heeft forumlid Brutus er eentje in zijn Pokkebootje gebouwd. Gr. Klaas.

    Potter vindt dit leuk.
  16. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.645
    Locatie:
    HELLEVOETSLUIS
    Ik had geschreven:
    Daarop kwam onderstaand antwoord.
    Dit intrigeerde mij en heeft wat denkwerk gekost.
    In principe ben ik er uit, morgen kijken of ik iets kan bouwen uit mecano en een filmpje maken.
    De kegeltandwielen zijn standaard bij Conrad te koop en de rest is op de draaibank te maken.

  17. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    28.275
    Locatie:
    Oldeberkoop
    Sterker nog, het WERKT, want begin vorige eeuw, de tijd van de kleine 1 cylinder opduwertjes was dat hoe eenvoudige keerkoppelingen werkten, ik heb ze met eigen ogen gezien. En inderdaad, een klauw met spline vertanding die het planeetwiel aan de as koppelt, en een pal die het planeetwiel in het huis blokkeert.

    Potter vindt dit leuk.
  18. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.645
    Locatie:
    HELLEVOETSLUIS
    Omkeerinrichting werkt, met verschuifbare klauw op as met groef, mecano.
    Morgen koppelen aan elektro motortje voor de video.

    Potter vindt dit leuk.
  19. brutus

    brutus Vriend van modelbouwforum.nl PH-SAM Forum veteraan

    Lid geworden:
    18 nov 2008
    Berichten:
    28.275
    Locatie:
    Oldeberkoop
    Voor de leut: de draairichting waarbij het grote wiel vaststaat aan het huis is de vooruit stand, de draairichting waarbij het grote wiel aan de as gekoppeld is, is de achteruit stand.
    Dit om het stampen van de aandrijfmachine op altijd dezelfde tanden van de planeetwielen zo veel mogelijk te minimaliseren.

    Potter en Stoompomp vinden dit leuk.
  20. Stoompomp

    Stoompomp

    Lid geworden:
    22 jul 2017
    Berichten:
    4.645
    Locatie:
    HELLEVOETSLUIS
    Houd wel in, dat John een schroef voor een andere draairichting moet kopen.
    Huis vast is omgekeerde draairichting van uitgaande as ten opzichte van ingaande as.

    Potter vindt dit leuk.
