Ornithos bouwproject 2022-2023 Folland Gnat

De keuze voor een Ornithos bouwproject is dit jaar gevallen op de Folland Gnat, een 70mm EDF zoals die is beschreven in RCM&E van December 2021. Dit type is het grotere broertje van de eerder verschenen 50mm EDF versie van de hand van Tony Nijhuis en deze 70mm EDF versie zou "incredibly well" moeten vliegen. We gaan het meemaken!



Het model wordt van tekening gebouwd en zoals je kunt zien wordt het een traditionele bouw met balsa en (lite) ply. Het model wordt afgewerkt met krimpfolie, tenminste dat is nu het plan. Verder zal hier en daar de opbouw iets anders worden, vooral de vleugel willen Tjarko en ik anders gaan maken.

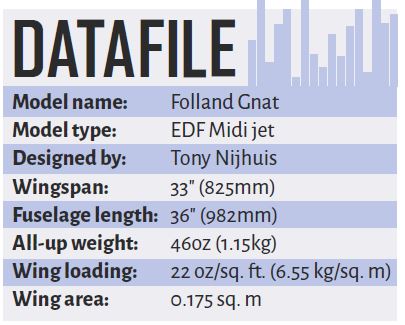

Afmetingen van het model:



Ik ben al begonnen met de bouw, Tjarko volgt op de voet. Meer in volgende posten.

Clear skies and happy landings,
Jurgen



Cool, ga ik volgen



Leuke keuze! Ga ik volgen



Leuk, een edf…. Deze ga ik weer volgen

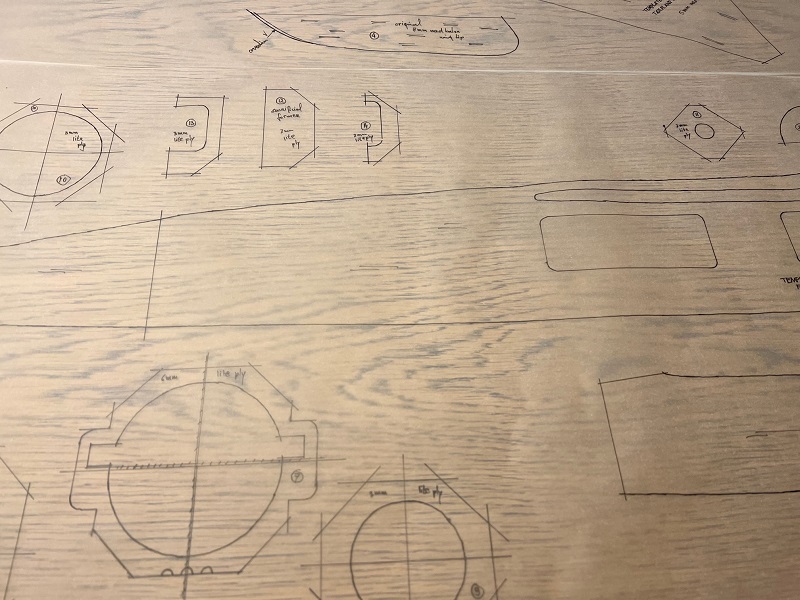

Gisteravond de eerste bouwavond in het Ornithos clubhuis. De avond tevoren had ik voor Tjarko de belangrijkste onderdelen van tekening op kalkpapier overgetrokken.



En op de bouwavond zelf is Tjarko de lite ply rompspanten aan het uitzagen.



De uitlaatpijp voor de EDF wordt niet van een gerold vel acetaat of vergelijkbaar materiaal gemaakt zoals op tekening is aangegeven, maar zal gemaakt worden uit glas/carbonweefsel met epoxy. Voor mij een eerste keer vanaf een mal zoiets te maken.



De mal voor de uitlaat maak ik uit blauwschuim (styroporschuim? geextrudeerd polystyreen hard schuim?) dat ik met hete draad ga snijden langs de ronde houten geleiders. Dan de mal verder afwerken en klaarmaken voordat het weefsel en de epoxy erop gaat.

Binnenkort meer.

Clear skies and happy landings,
Jurgen



Bij de eerste foto dacht ik heel ff dat je de spanten van Eiken ging maken



Ha ha, die foto is inderdaad niet zo handig genomen, ik had beter een andere achtergrond kunnen kiezen.

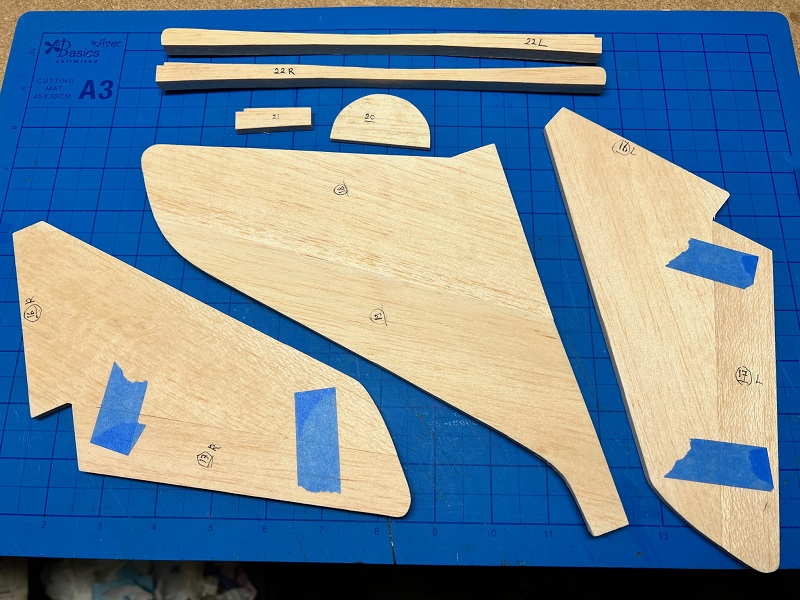

Verder met de Gnat. Balsa onderdelen, de scherpe randjes moeten er nog vanaf:

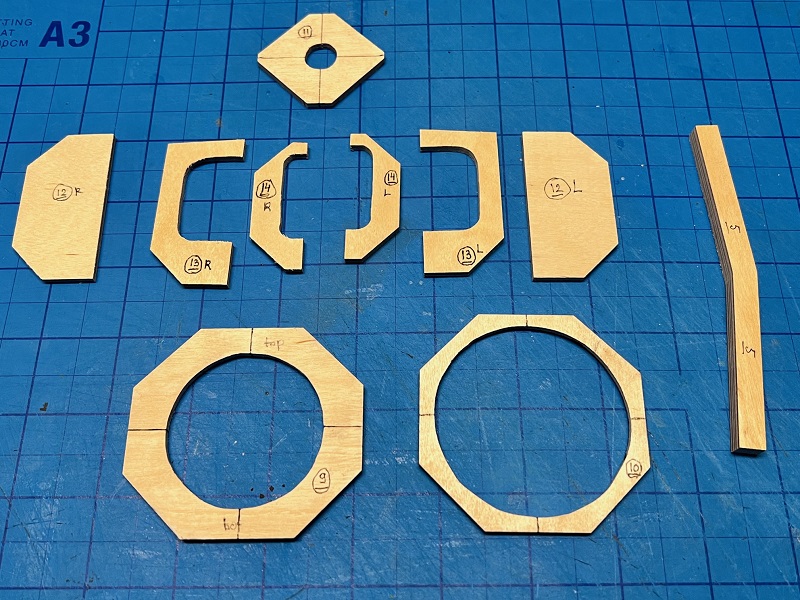

En de "lite ply" - populierentriplex - onderdelen van de bouwtekening, maar die heb ik van "ply" - berkentriplex - gemaakt:



De nummering van rompspanten is niet helemaal logisch, van voor naar achter: 11-9-8-7-10, een kleinigheidje. Twee rompspanten staan hier niet op de foto, eentje (8) is al verlijmd met een van de rompzijpanelen (zie volgende post) en de ander (7) zit al aan de 70mm EDF geschroefd, hier samen met 60A ESC, 6s LiPo en 6-kanaals ontvanger op onderstaande foto:

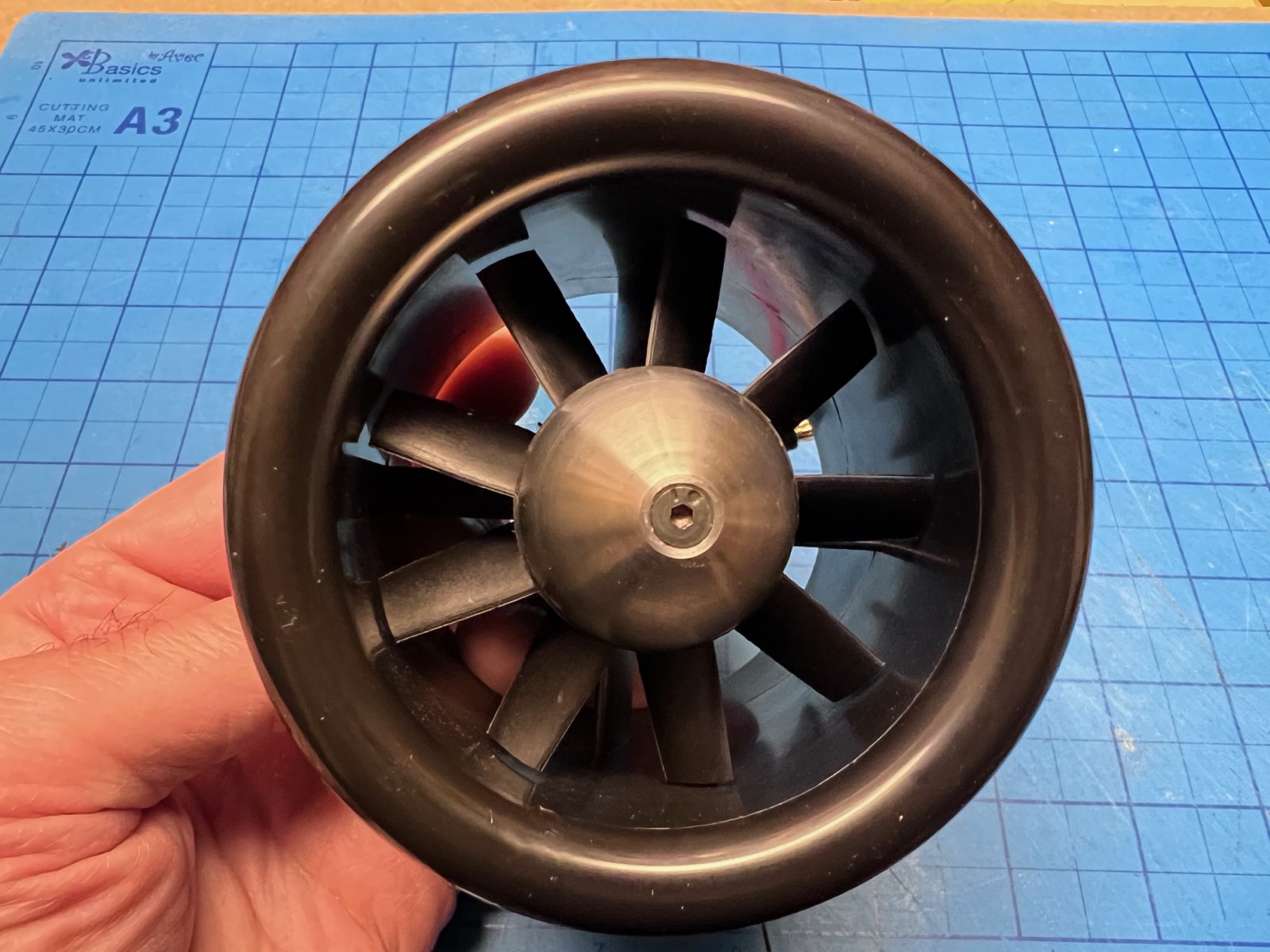

Ik zal de ring die vooraan op de EDF hoort te zitten moeten afschuren anders past het geheel niet goed in de romp, zie foto hieronder EDF met ring:



Clear skies and many happy landings,
Jurgen

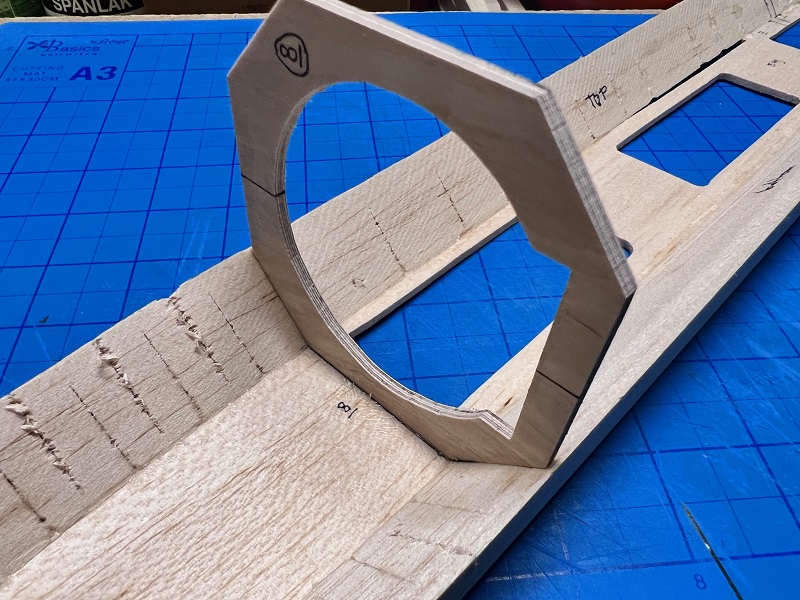

Zoals in vorige post vermeld heb ik rompspant 8 al haaks verlijmd met het rechterrompzijpaneel:



Ik heb dubbele zaagsnedes in de 20mm balsa driehoekslatten moeten aanbrengen om de latten de curves van het zijpaneel en straks ook de vorm in de romp te kunnen laten volgen. Het spantje past er strak op en heeft een uitsparing voor een batterijplankje.

Voordat het andere zijpaneel en de rest van de rompspanten verlijmd kunnen worden zal eerst de uitlaatpijp, de ESC en servodraden een plaatsje moeten vinden. Meer hierover in volgende posten.

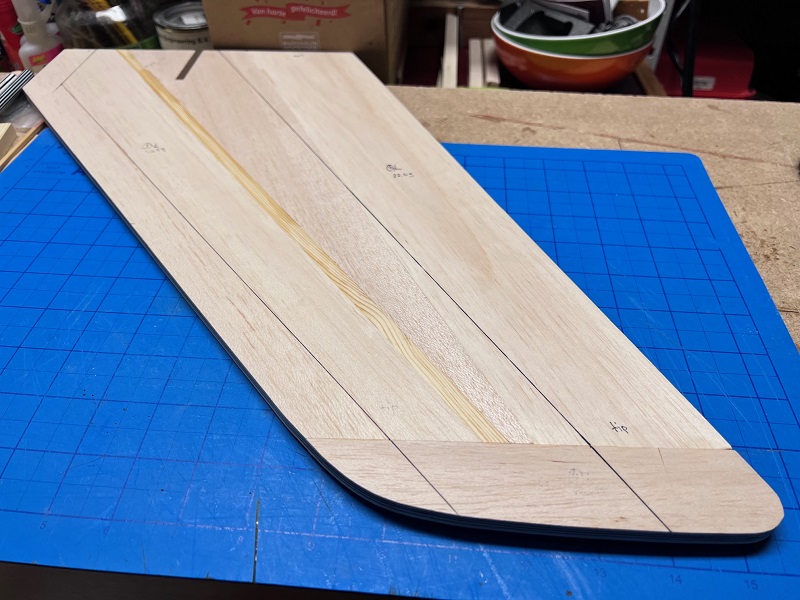

Wat ik verder ook al verlijmd heb zijn de vleugeldelen:



De vleugel is dus een combinatie van 8mm balsa planken met een 8mm vierkant vuren ligger. Dit deel van de vleugel weegt zo'n 125 gram. Het geheel komt samen (niet gelijmd) met een berkentriplex deel dat vooral de "anhedral" hoek moet aangeven. Een glasband zal voor een stevige verbinding tussen de twee vleugelhelften moeten zorgen:



De complete vleugel op foto hierboven weegt dan totaal zo'n 250 gram (onafgewerkt en niet in profiel geschuurd). Tjarko en ik denken dat het lichter kan en ook beter voor wat betreft vliegeigenschappen.

De vleugel maken was een leuke oefening, maar komt dus niet op de Folland Gnat.

Clear skies and many happy landings,
Jurgen



.
Leuk club-bouwproject heren
Gaat weer mooi worden, veel bouwplezier!

Groeten, Ramses
.



Jammer dat jullie die houten vleugel niet gaan gebruiken. Ik ben ervan overtuigd dat die nog een behoorlijk stuk lichter uitgevoerd kan worden door het goede hout uit te zoeken. In het midden hoef je geen hard balsa te gebruiken, daar kan zachter en lichter balsa erin. Ook die3 ligger kan vele malen dunner. Ik heb vaker van dit soort vleugels gebruikt en die waren allemaal lichter en sterker dan andere opties.



Ja, ik ben er ook van overtuigd dat die vleugel nog lichter kan. De vurenhouten ligger weegt ongeveer 35g voor beide vleugelhelften samen, en verder kan inderdaad door lichter balsa te gebruiken allicht nog zo'n 50g bespaard worden. Dus ergens tussen de 150g - 200g zou zo'n houten vleugel kunnen uitkomen. Ik wil graag dik onder de 150g uitkomen, gaan we zien. De houten vleugels houd ik zowiezo nog achter de hand!

Clear skies and happy landings,
Jurgen

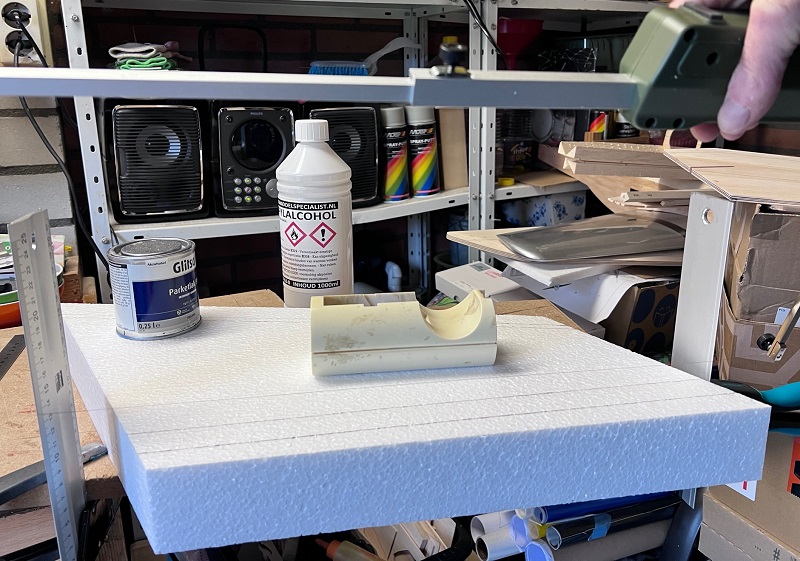

Nu we het dan toch over de vleugel hebben: deze krijgt een piepschuim kern bekleed met 1.5mm balsa sheet onder- en bovenkant. Komt die houten vleugel toch nog van pas, die heb ik namelijk als aftekenmal gebruikt . Hieronder het hete draad snijden van de buitenmaten:

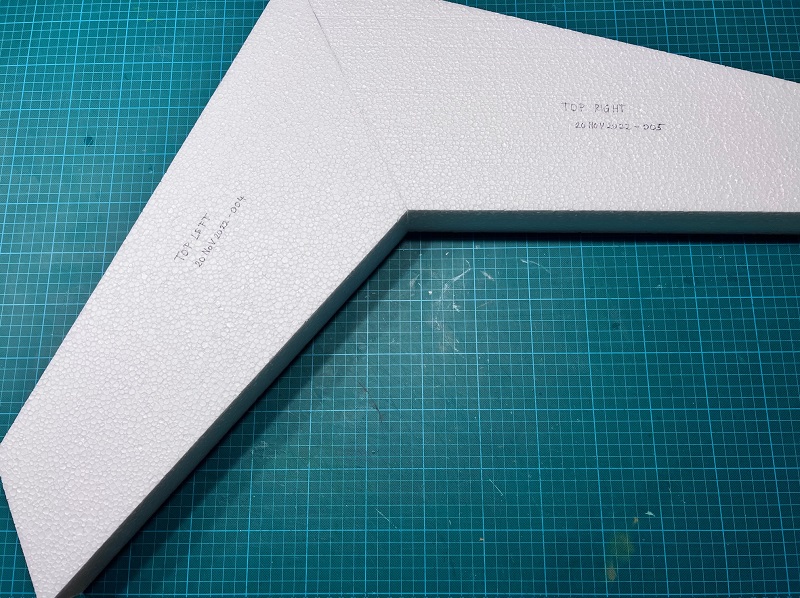

Dat snijden valt me tot nu toe helemaal niet tegen, de draad niet te heet zetten en met beleid door het materiaal heen. En na een tijdje heb je zomaar twee passende vleugelhelften:



Nu nog de profielen voor vleugeltip en -wortel maken. De vleugeltips krijgen 2 graden "washout", dat zit niet in de originele balsa-houten vleugel. Het vleugelprofiel waarvoor Tjarko en ik hebben gekozen is het NACA1408, wat meer lift zal geven dan het symmetrische profiel van de originele houten vleugel. Verder zal de vleugel taps naar de tips toelopen, meer zoals de 1:1 versie ook heeft. Overigens heeft het echte toestel een RAE102 vleugelprofiel, symmetrisch met maximale dikte op 40% van koorde. Het gekozen NACA1408 heeft dat overigens ook.

Verder heb ik gemeten van bouwtekening dat de wortel van de vleugel ongeveer 1 graad "angle of attack" heeft. Hopelijk binnenkort kan het snijden van het vleugelprofiel beginnen. Ben benieuwd of dat een beetje gaat lukken.

Clear skies and many happy landings,
Jurgen



Dinsdag bouw avond.

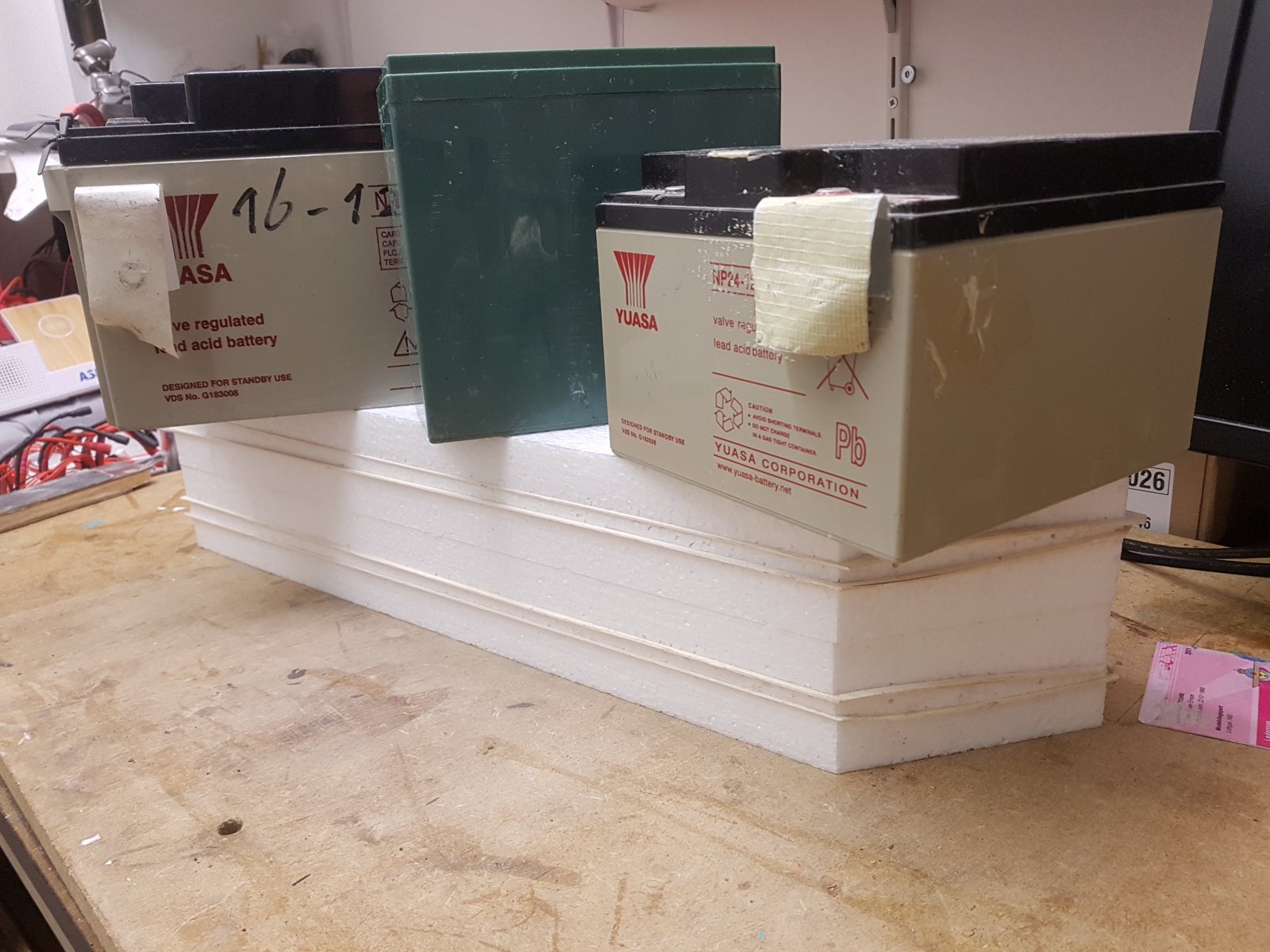

Schuimkernen gesneden voor 2 kistjes. Even een schuurlatje er over, klaar om er balsa op te plakken.

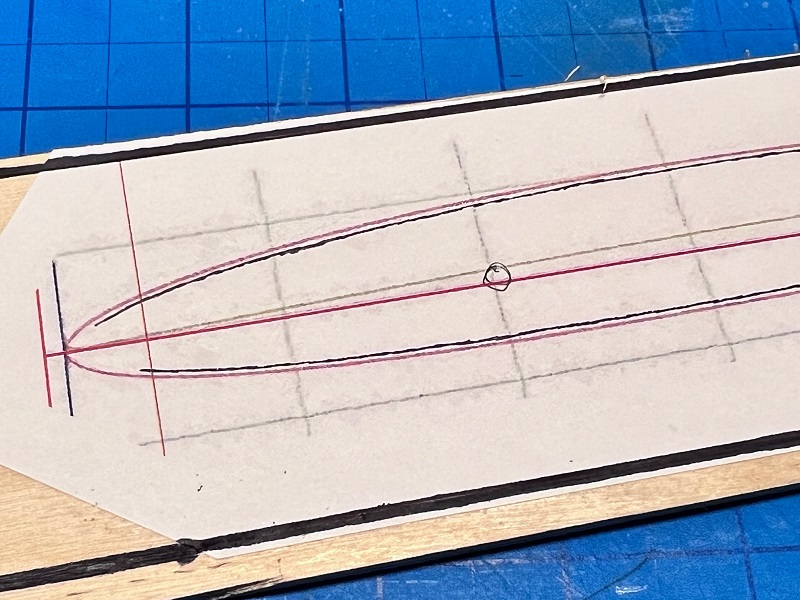

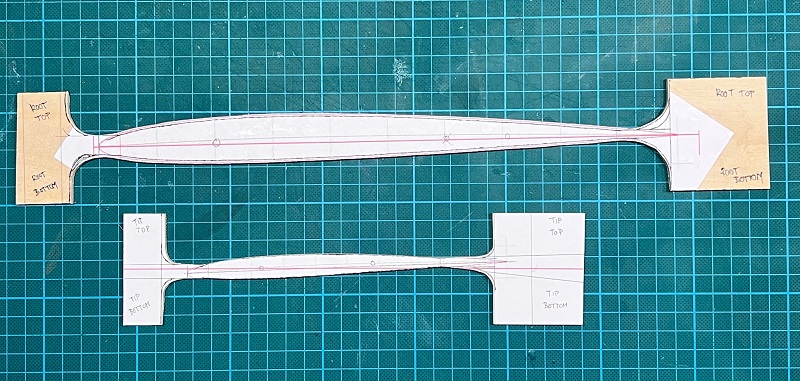

Zoals eerder vermeld is het profiel NACA1408, geprint op papier en een kleine 1.5mm is er nog afgegaan om te compenseren voor de balsa beplanking en ook rekening houdend met de dikte die je nog verliest ten gevolge van hete draad snijden:



Op de plek van het rondje komt een gat om het profiel tegen de zijkant van het piepschuim te plaatsen, in dit geval met een schroefje. Trailing edge wordt 8mm balsa, leading edge een 25mm brede balsa plank. Hieronder de beide geleiders voor tip and root:



Na het succesvol snijden, verder met de houten onderdelen, hier Tjarko op de tweede bouwavond bezig aan de stabilo:



Clear skies and many happy landings,
Jurgen



Mooi verslag Jurgen! Gaaf project



Dank je Femmo, fijn dat je meeleest!

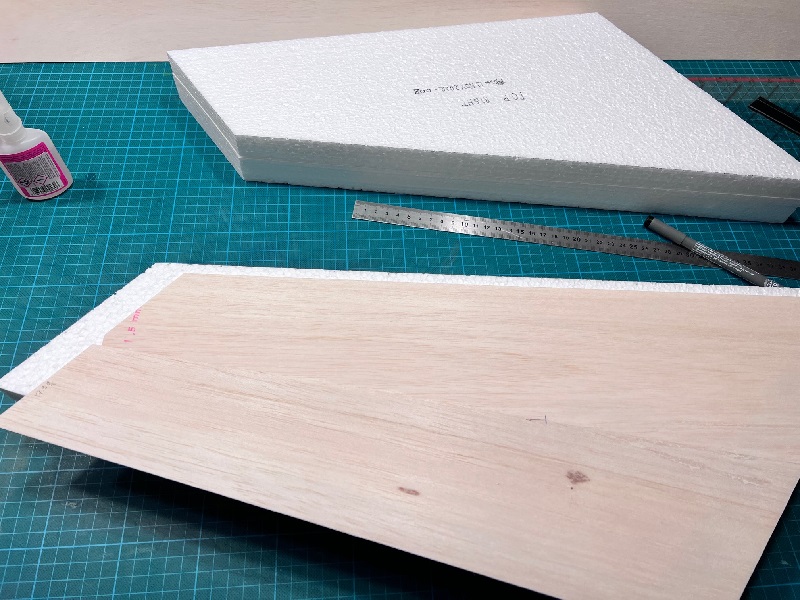

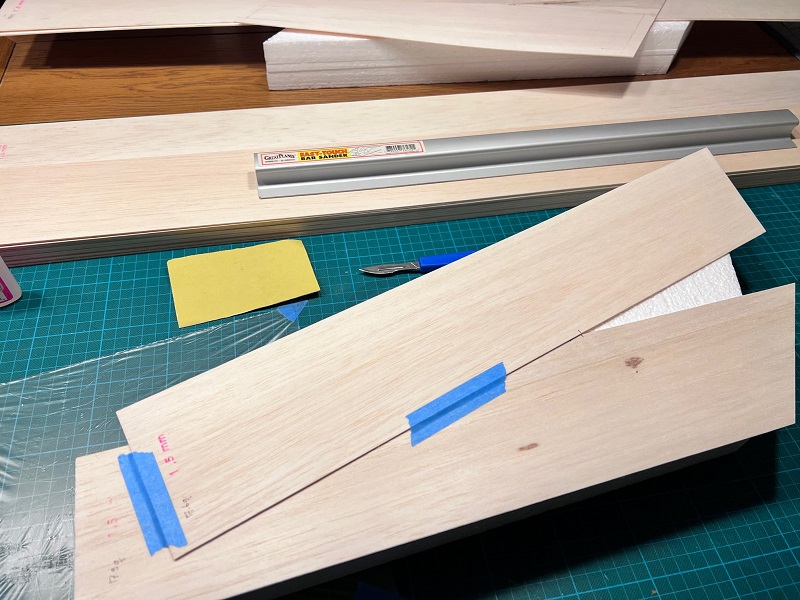

Kleine update, het prepareren van de balsa vleugel sheet:



Een sheet klaar voor één kant van een vleugelhelft:



Uit twee standaard afmeting planken (10cm x 100cm) kan ik zowel een boven- als een onderkant van een vleugelhelft construeren. De 1.5mm dikke planken heb ik uit mijn voorraadje geselecteerd op gewicht. Met ongeveer 18gram per plank zit ik dan goed beneden een typisch gewicht van 22.5gram/plank (0.15g/cm3 @12% vochtgehalte).

Nu de andere delen nog en dan kunnen de sheets op de eerder gesneden piepschuim kernen gelijmd worden.

Clear skies and many happy landings,
Jurgen

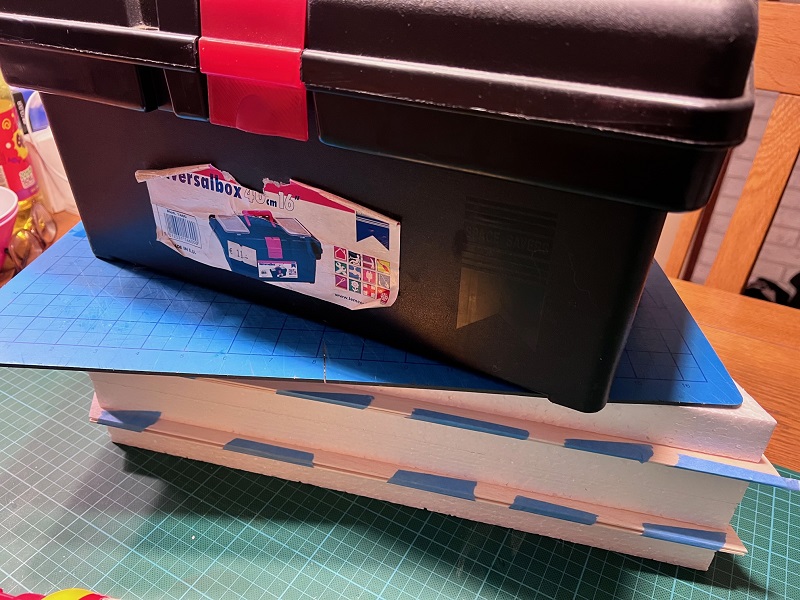

Weer een kleine update, sheets zijn nu gelijmd op de schuimkeren. Beide vleugelhelften op elkaar met gewicht erop. Nu wachten tot de lijm is uitgehard:



De vleugelhelften wegen in deze staat elk zo'n 45gram.

Clear skies and many happy landings,
Jurgen



Gaaf club project weer, ga ik volgen!



Mijn vleugels net ook verlijmd. Dinsdag zijn ze zeker droog.



Leuk project! Dekken jullie de vleugeltjes met bruislijm, Epoxy of houtlijm in?
