p47d thunderbolt schaal 1/8

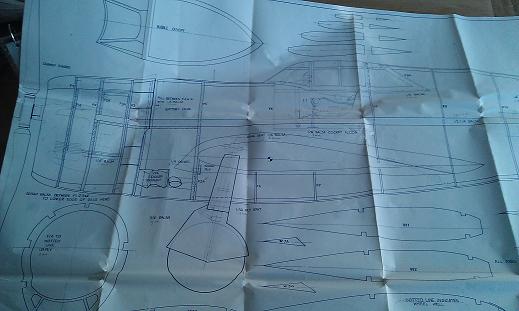

Op het bouwbord, van een tekening van traplet, een schaal 1 op 8 thunderbolt.
Dit wordt mijn eerste schaalkist gebouwd van een tekening, maar ik heb wel de nodige schaalkits gebouwd en gevlogen.
De 'outline' van tekening is schaalgetrouw 1 op 8, dus een mooie basis voor een nieuwe fase in het schaalbouwen




wordt vervolgd



Wordt gevolgd.

Freek



da's heel mooi Freek

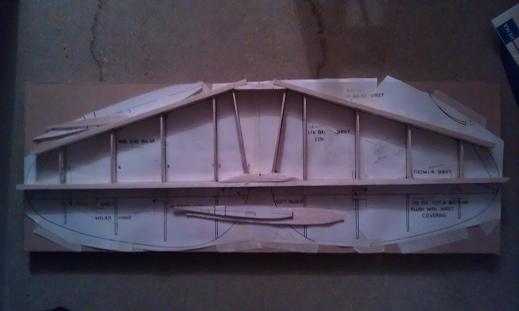

inmiddels aan het stabilo begonnen, de hoogteroeren uitgesneden en ook een begin gemaakt aan de eerste rompdelen



het is wel het nodige snijwerk; ben m'n eigen cnc



Weer je ook wie deze tekening heeft gemaakt?



de tekening is gemaakt door W.S. Fleming

Heb inmiddels de volledige tekening nagemeten en vergeleken met schaal "3 view" en er zijn gelukkig maar weinig concessies gedaan

heb bij traplet ook de canopy en f/g cowl besteld, maar ben benieuwd hoe schaalgetrouw deze zijn, anders moet ik ze zelf maken.



Ah, ben zelf ook aan het oriënteren voor een nieuw project. Wat zijn je redenen om voor deze tekening/tekenaar te gaan?



Zekers, ben benieuwd naar je bouw, succes!

Frek



hoi christiaan, zag in de omschrijving op de traplet-site dat het een geschikt model zou zijn als 'eerste' schaalbouw van tekening. Verwachte dus ook niet een op-en-top schaaltekening zoals bijv van brian taylor, maar dit valt dus zeker niet tegen.
Het hoeft dus geen f4c model te worden, maar wil deze kist bouwen om ook wat nieuwe bouwtechnieken toe te passen.

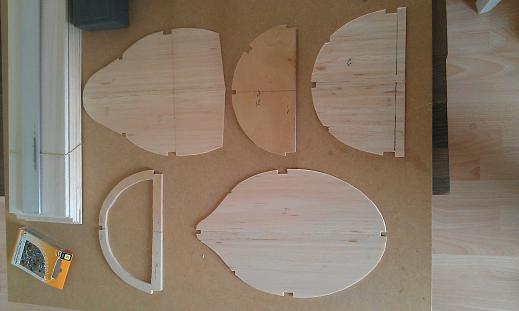

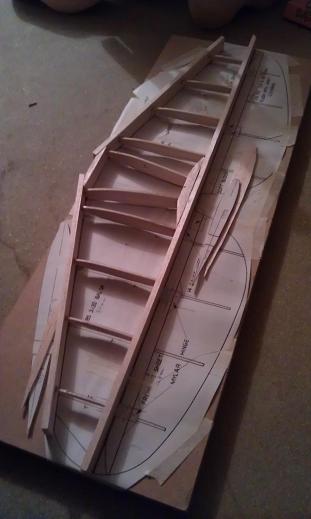

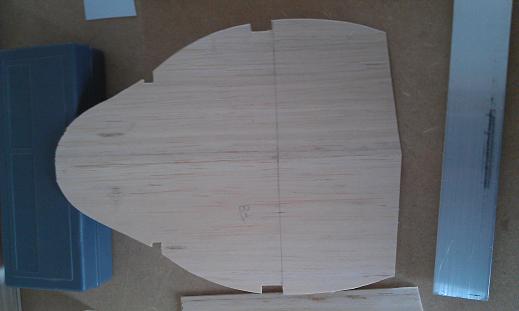

Intussen alweer het nodige snijwerk voor de rompdelen verricht en gestart met het passen en verlijmen van de staartdelen.
Met de bouw van de hoogteroeren wijk ik af van de tekening.

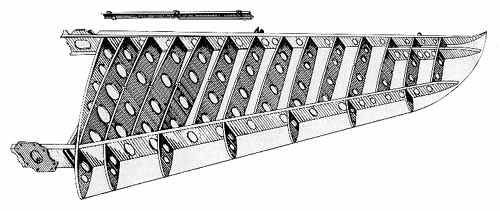

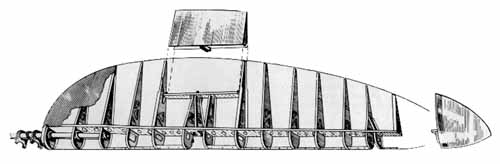

De verbinding met het stabilo is hier getekend als een rechte lijn en in werkelijkheid ziet het er zo uit:


Inkepingen in het hoogteroer en het draaipunt dus verder naar achteren t.o.v. de tekening. Moet eenvoudig op te lossen zijn.



Foto's

Hallo Frank,

Ik ben benieuwd naar je vorderingen, maar ik zie helaas geen foto's...

Groeten HJ



Inderdaad, nada foto's hier, ligt dus niet aan je computer HJ.



geen foto's?..

da's vreemd, geen enkele?

misschien zijn ze te groot..nu verkleind..



Ziet er netjes uit! Wel adviseer ik je in deze maat zo licht mogelijk te bouwen, maar dat zul je ongetwijfeld zelf ook weten. Succes met de bouw!



Ook al zie ik de kleine versies wel bij berichten #9 en #14, het foto formaat kan niet de reden zijn Frank, grote foto's worden automatisch verkleind. Als ik jouw eerdere berichten quote zoals jouw eerste bericht hierboven, zie ik geen verwijzingen naar foto's.

Zie dit bericht van Jan Hermkens:
[147279] bouwverslag-ziroli-p-38j-114-a-2



Da's vreemd.. dus jij ziet ze niet Ron en nadat ik ze verkleind heb zie jij ze wel Christiaan?



ik zie alleen de foto's in post 9 en 12.



Helemaal goed! Meer had ik ook nog niet geplaatst



inmiddels een doos vol goodies in de bus!

de motorkap en canopy zijn binnen! :-D

Heb de bubble en razorback versie besteld.
Ik wil de razorback bouwen, maar eerst even de canopies opmeten en welke het meest kloppend is gaat het worden.



[EDIT] Zie net dat je het antwoord op m`n vraag hier in de vorige post hebt ge-edit. Overbodig nu dus...



Hoi Frank,

kun je me misschien vertellen welke B-17 dat is op jouw avatar, waar heb je trouwens die foto vandaan gehaald?

P-47 1/8th! Mooi kun je mooi mijn B-17 1/8th begeleiden; Little friend en Big Friend! Mijn eigen Razorback is te groot daarvoor = 1:6.

groetjes,
Jan
