    Hoofdstuk 25-4:

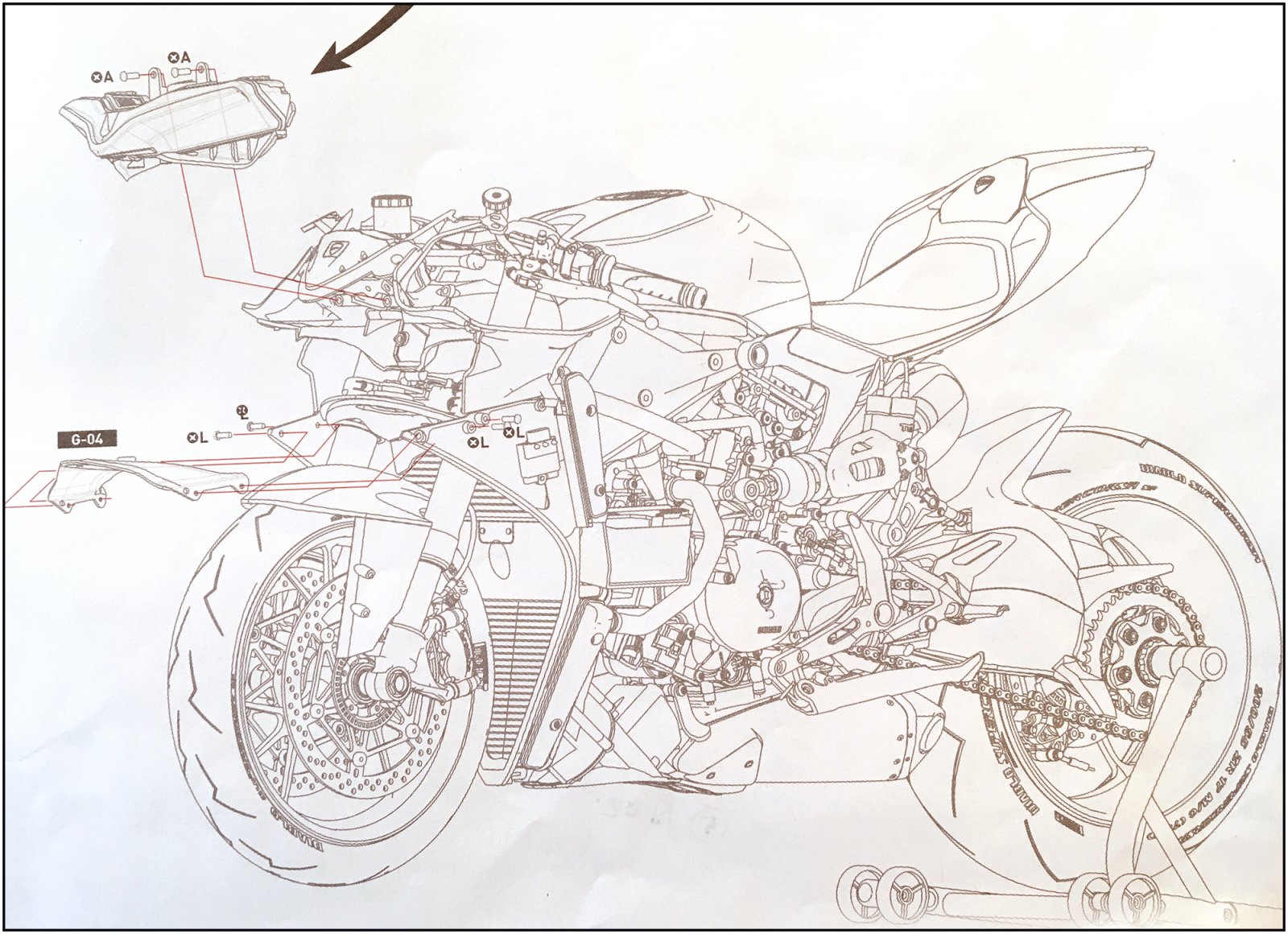

    230 Hfst 25-4.jpg
    Koplamp unit en onder afdekplaat.

    Het zijn maar 2 onderdelen om dit hoofdstuk af te sluiten:
    230 Parts.jpg
    In de Pocher handleiding gaat dit plaatsen afzonderlijk. Eerst de unit, dan de afdekkap. Maar dan kan je bijna niet bij de middelste bout achter in de afdekplaat. Dan zit het voorwiel in de weg. Paul Koo voegt de 2 delen eerst samen en plaatst ze dan beiden tegelijk. Dat is dan even goed passen, meten, draaien en op zijn plaats schuiven/duwen:
    232 Front.jpg
    231 Light.jpg
    De stand van zaken vanuit verschillende standpunten.
    Recht van voren:
    233 18-06-21.jpg

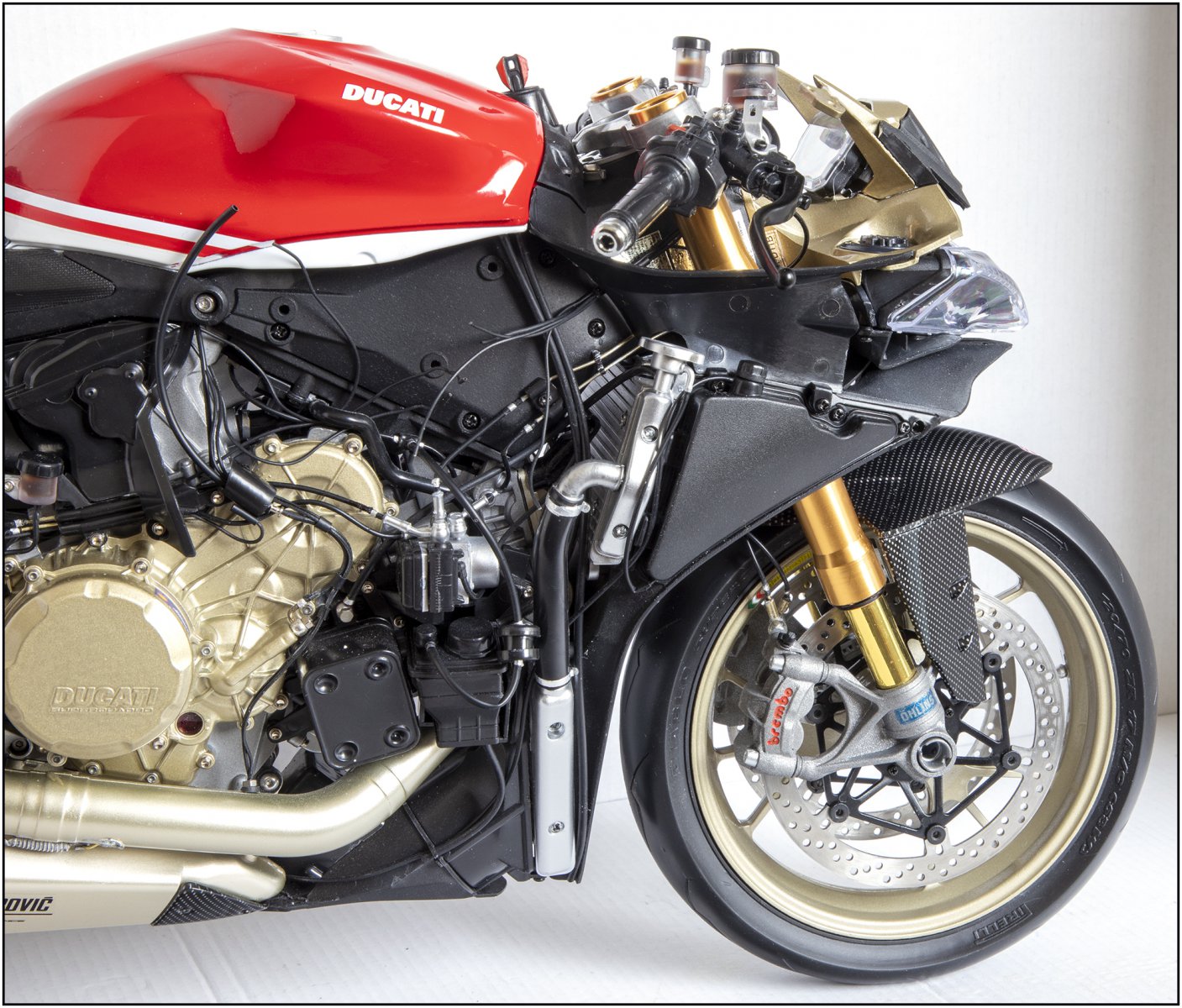

    Een echter bully. actief op de voorzijde:
    234 18-06-21.jpg
    En het totaal plaatje:
    235 18-06-21.jpg

    In de 2 volgende hoofdstukken wordt al de electra gemonteerd op de panelen aan weerszijde van de motor.
    Daar ga ik dan eerst eens goed voor zitten om een plannetje te maken om alle bedrading op de juiste plek te krijgen.
    Maar de handleiding van Paul Koo is daarbij heel behulpzaam. Hij voert je stap voor stap door dit hele proces met duidelijk foto's.
    Gr. Peter

    Laatst bewerkt: 18 jun 2021
    ozy, Herby63, HansH en 5 anderen vinden dit leuk.
  3. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    646
    Locatie:
    Woudrichem
    Hoofdstuk 26:
    236 Hfst 26.jpg
    Linker Paneel Electrische Componenten.
    Van de Pocher-kit wordt er maar 1 kabel aangesloten: RF-10. Dat is de kabel naar de bougie van de voorste cilinder, aangebracht in hoofdstuk 12.

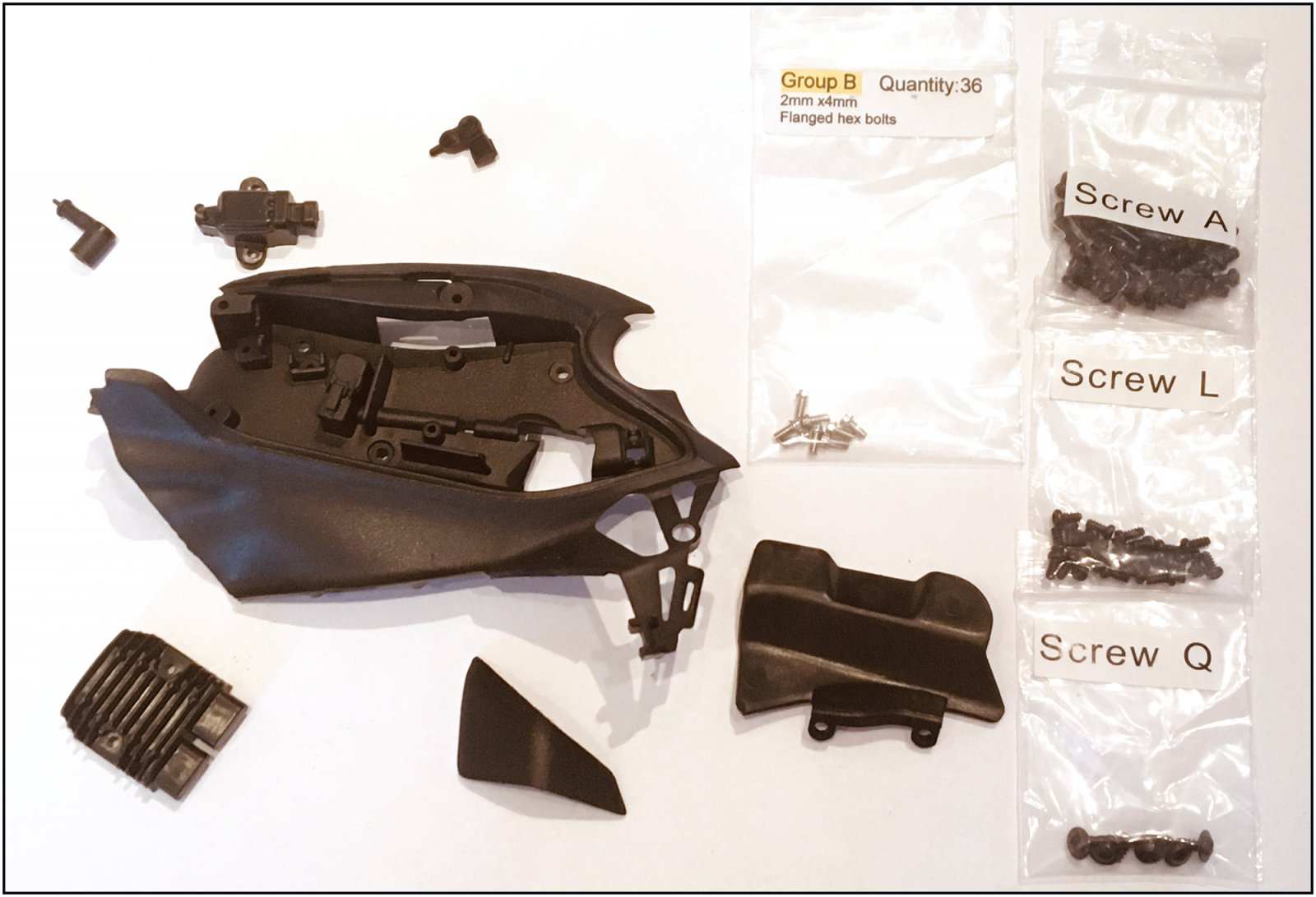

    De onderdelen:
    237 Parts.jpg

    Er komen in dit panel heel veel kabels bij elkaar die aangesloten worden op verschillende componenten.

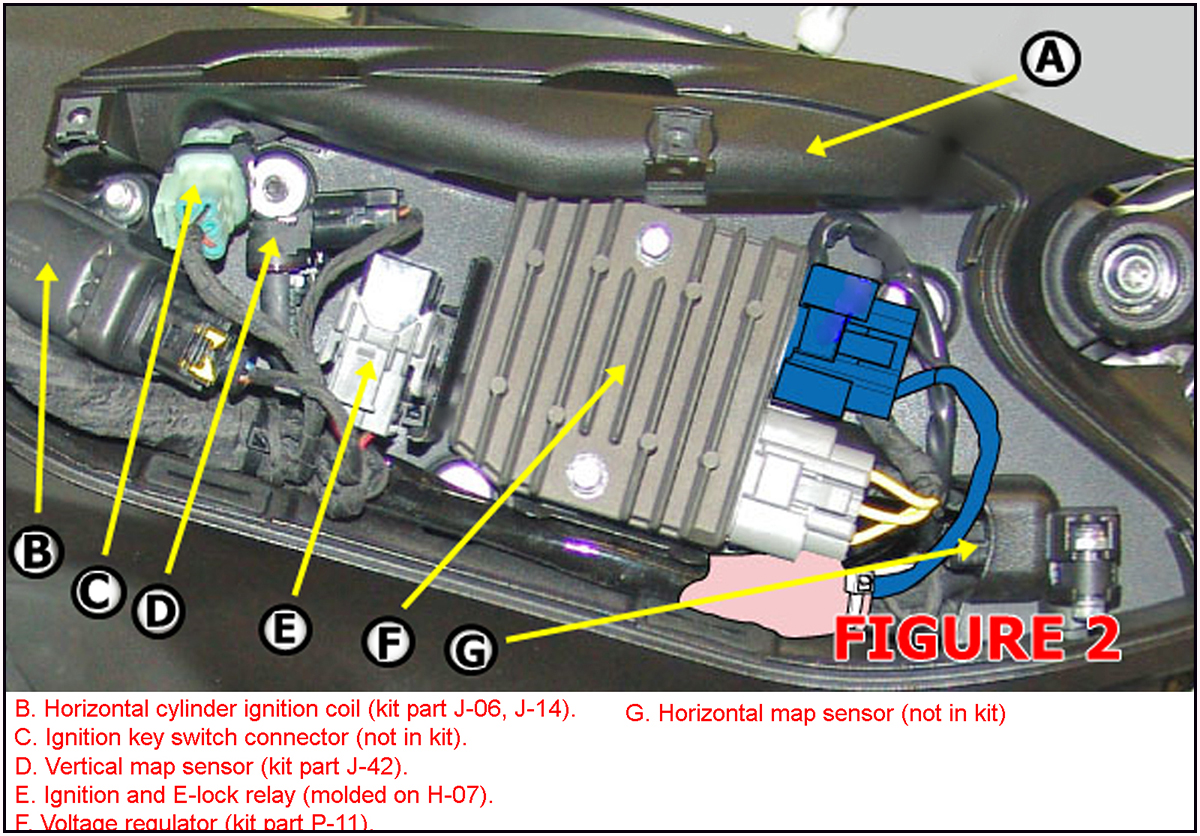

    Het is best complex, maar Paul Koo heeft een duidelijke foto op zijn DVD geplaatst:
    238 Paul Koo.jpg
    Het is van een originele Panigale waar Paul Koo zijn informtie heeft ingetekend.
    Wat kan ik daar nog aan toevoegen …….

    Hier de bekabeling in verschillende stadia:

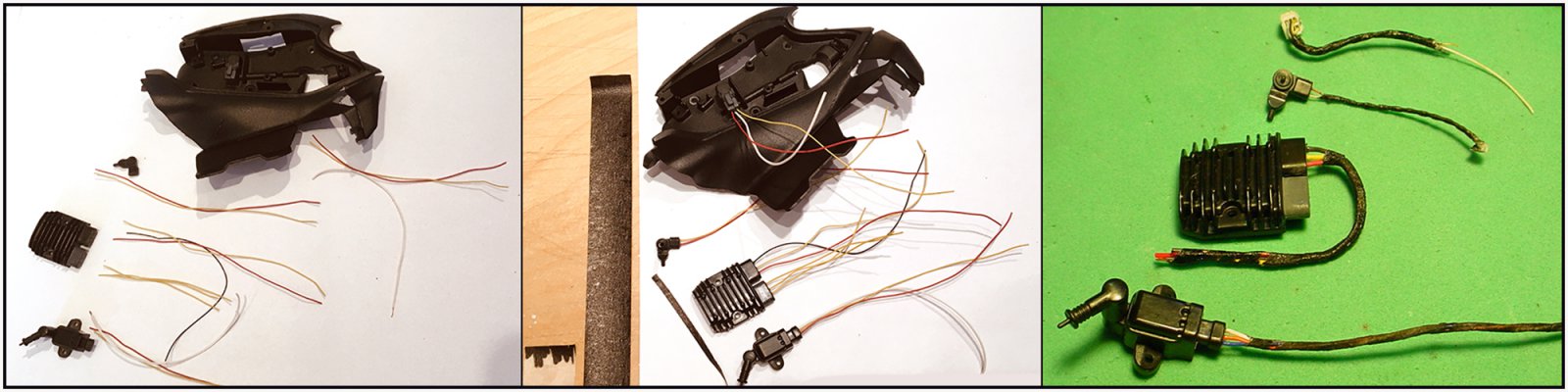

    239 Wires.jpg
    Op de middelste foto aan de linker zijde, zie je schilders crepe-tape. Dat heb ik mat zwart gemaakt met een zwarte viltstift. En daar strookjes van 3 mm van gesneden om als imitatie stof-tape te gebruiken om verschillende kabel bundels.
    De rechtse foto is van Paul Koo. Die was ik zelf vergeten te maken.

    Het paneel, de componenten en de bekabeling aangebracht:

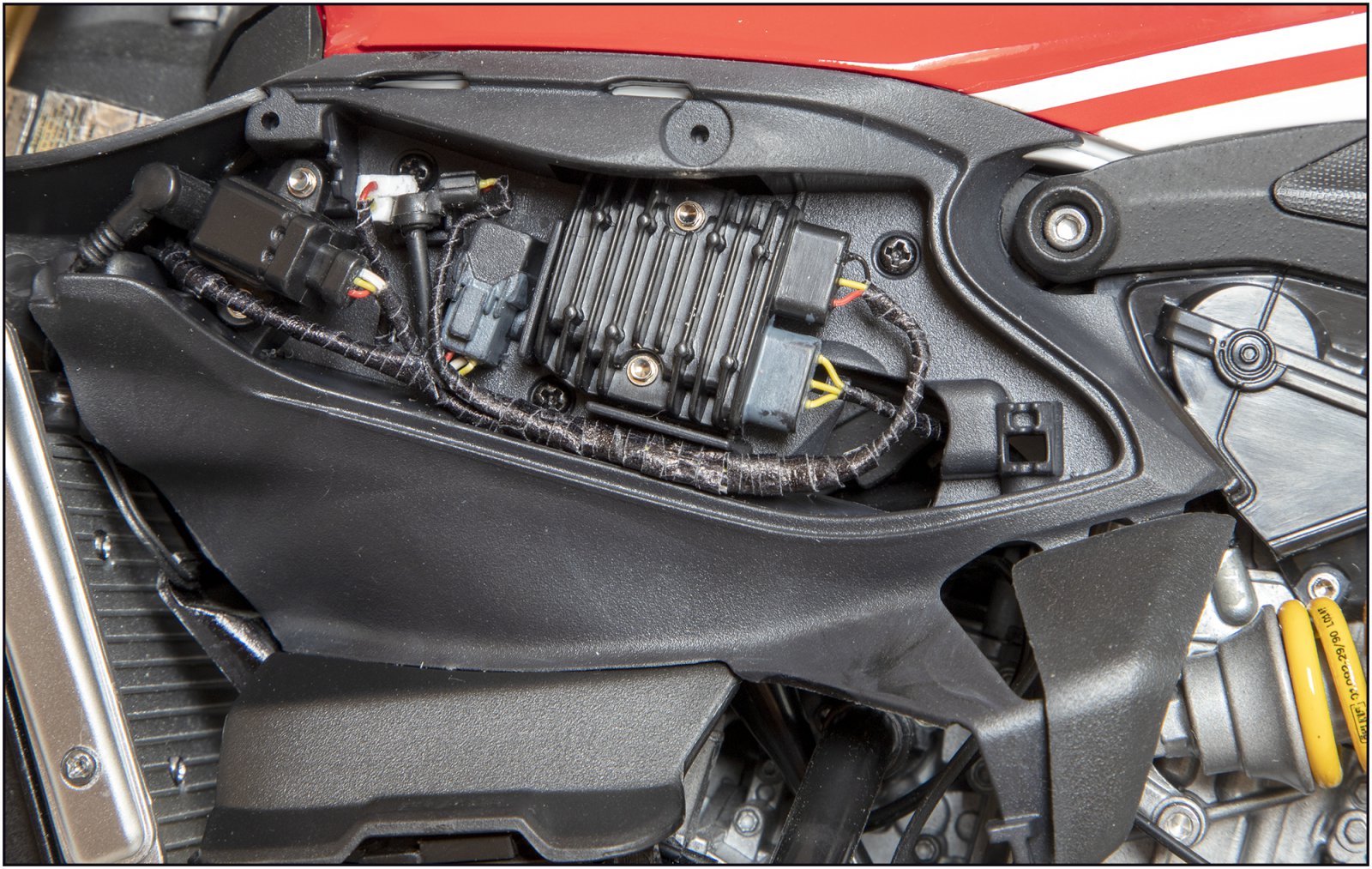

    240 Wires.jpg
    Het meeste is gedaan met behulp van 2 pincetten. Maar een dunne strook tape plakt overal aan vast ..... relax ....... neem de tijd .....
    Een paar delen van de componenten grijs geschilderd of gemaakt van wit Evergreen.

    Met een overzicht van de linker zijde, voordat straks de kuip wordt aangebracht.

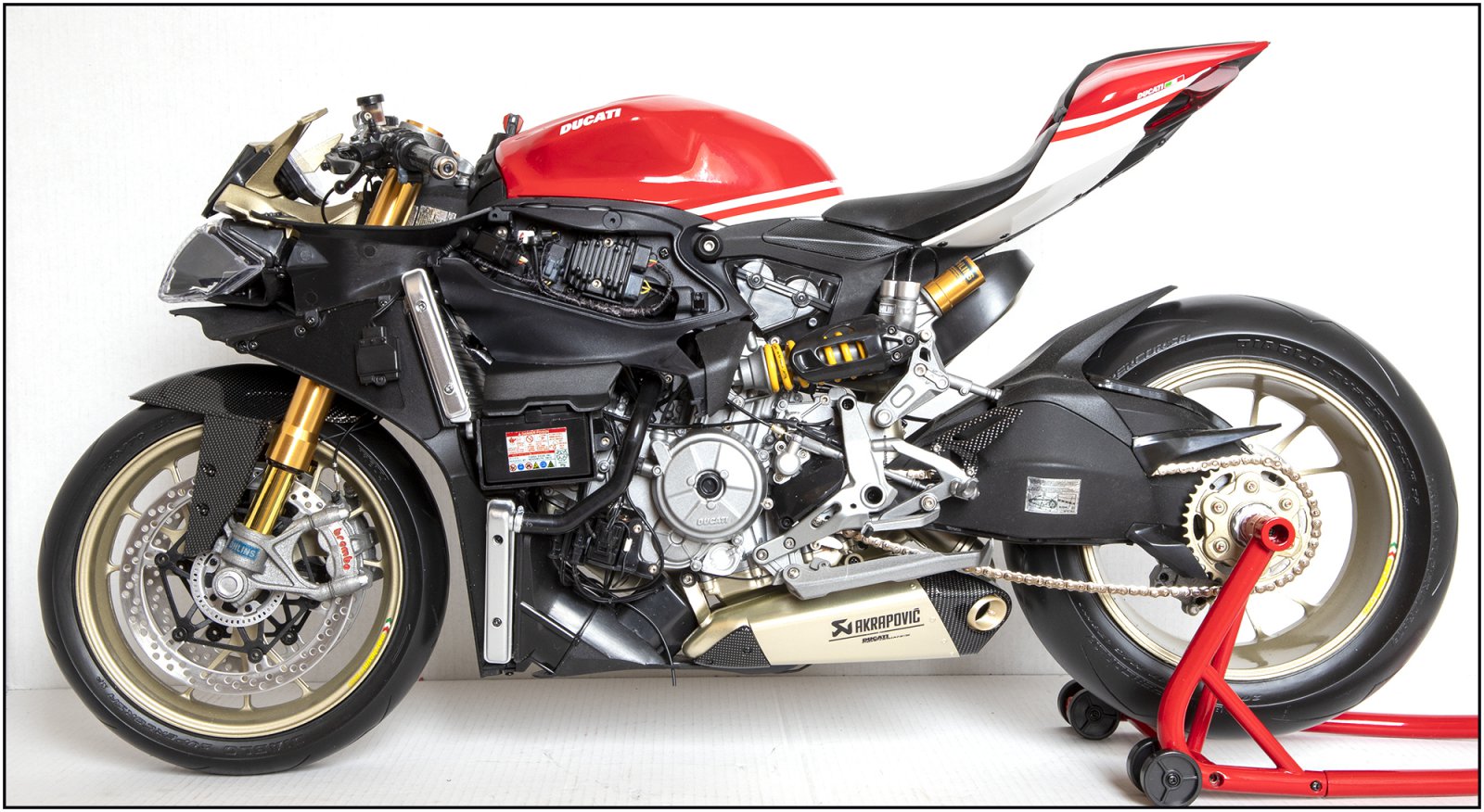

    241 Links.jpg

    Op naar de bekabeling van de rechterzijde.
    Gr. Peter

    Laatst bewerkt: 13 jul 2021
  4. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    646
    Locatie:
    Woudrichem
    Hoofdstuk 27:

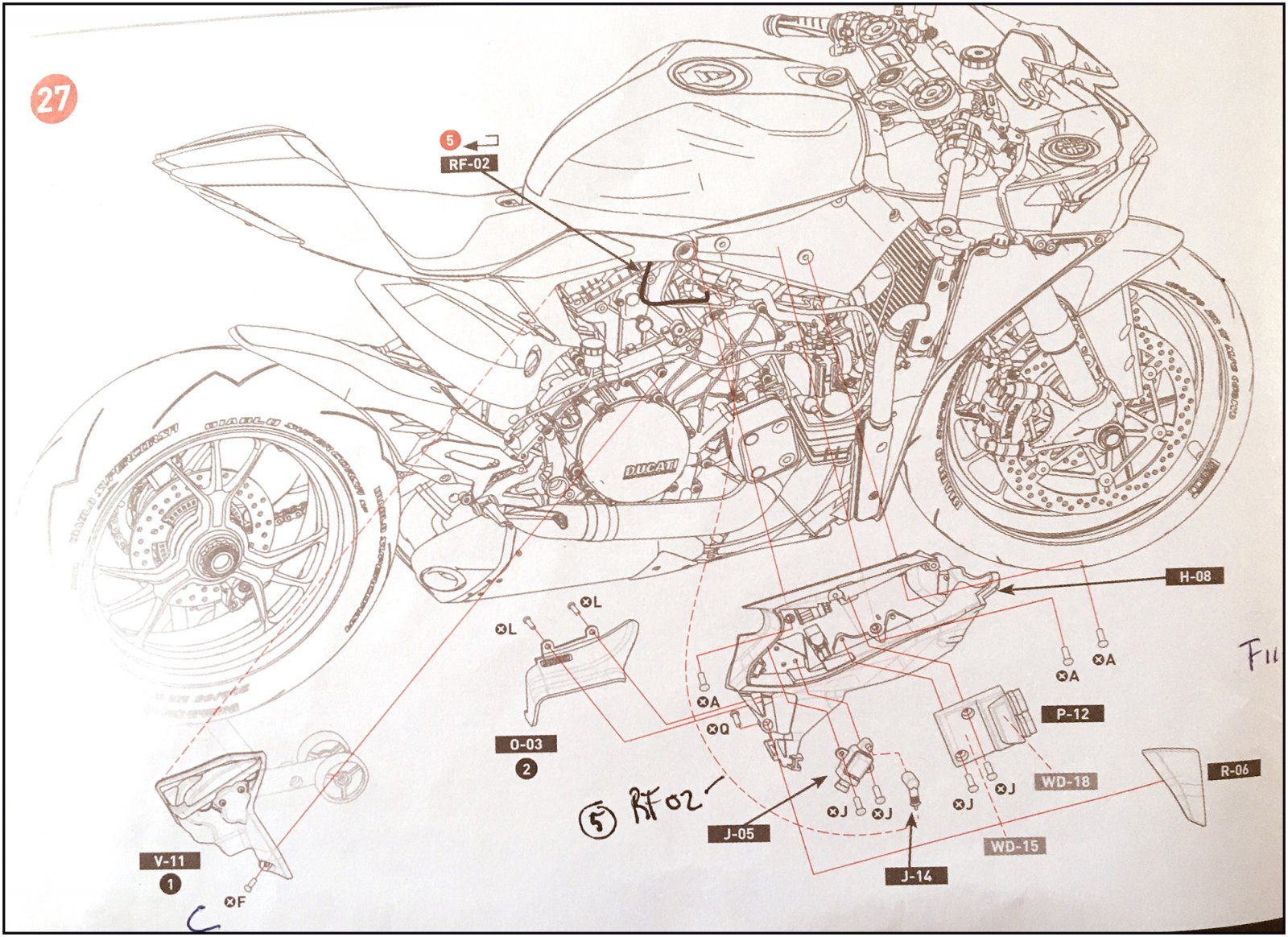

    242 Hfst 27.jpg
    Rechter Paneel Electrische Componenten.
    Van de Pocher-kit wordt er maar 1 kabel aangesloten: RF-02. Dat is de kabel naar de bougie van de achterste cilinder, aangebracht in hoofdstuk 5.

    De onderdelen:
    243 Parts.jpg

    Ook hier komen in dit panel heel veel kabels bij elkaar die aangesloten worden op verschillende componenten.
    En Paul Koo heeft een duidelijke foto op zijn DVD geplaatst:
    244 Paul Koo.jpg

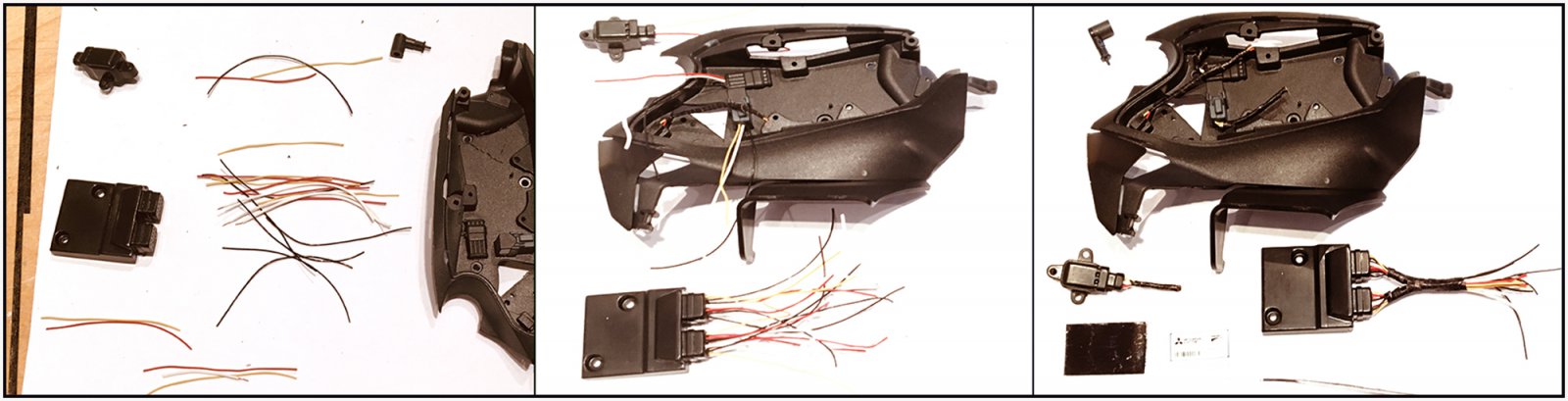

    De bekabeling in verschillende stadia:
    245 Wires.jpg
    Met de schilders crepe-tape als imitatie stof-tape te gebruiken om verschillende kabel bundels.
    Al de ECU al heeft 20 kabeltjes gekregen.

    Het paneel, de componenten en de bekabeling aangebracht:
    246 Wires.jpg
    Ook hier ..... relax ....... neem de tijd .....

    Met een overzicht van de rechter zijde, voordat straks de kuip wordt aangebracht.

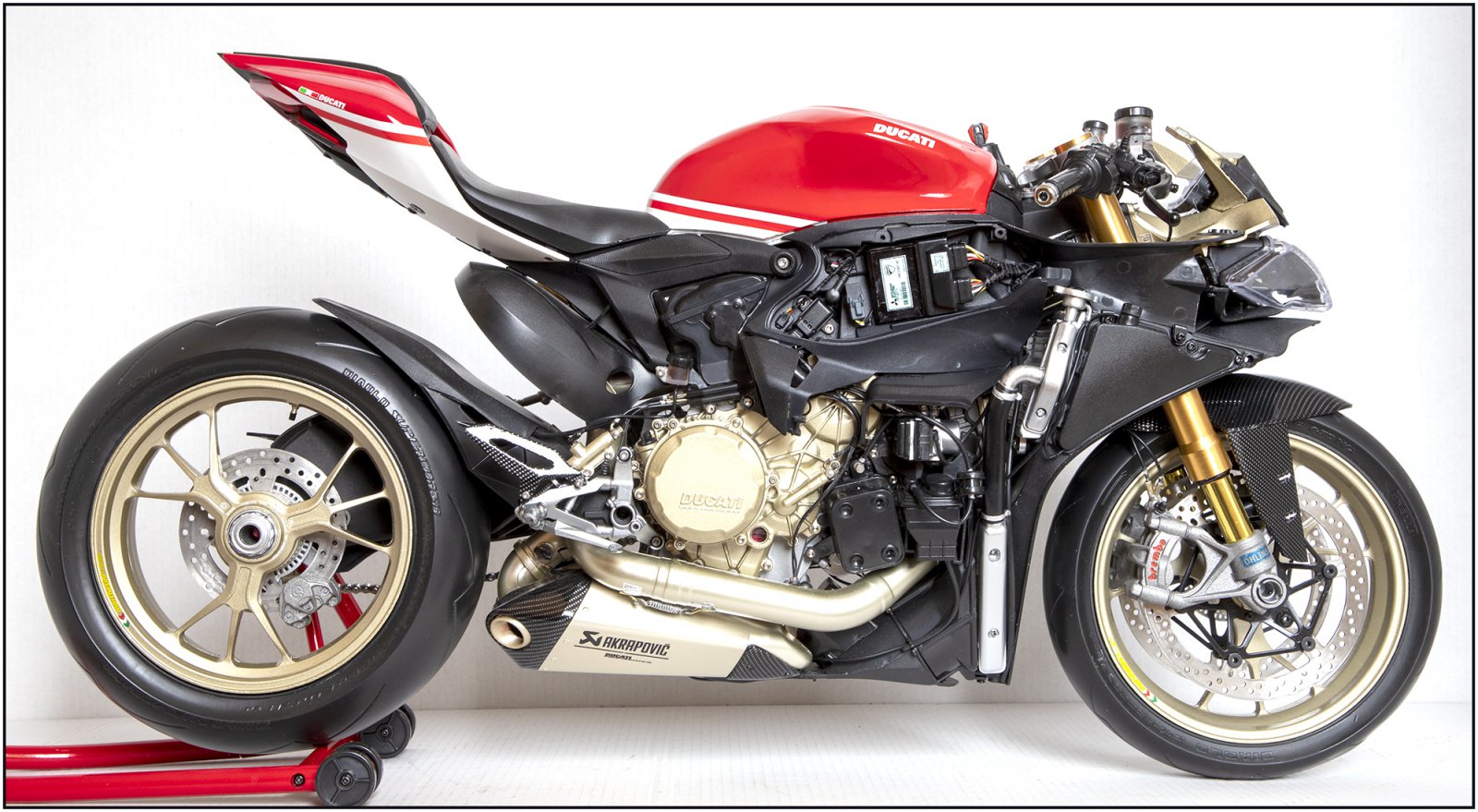

    247 Rechts.jpg

    Gr. Peter

    Laatst bewerkt: 13 jul 2021
    AvdH, k-k, Stoompomp en 3 anderen vinden dit leuk.
  5. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    646
    Locatie:
    Woudrichem
    Hoofdstuk 28-1:
    248 Hfst 28-1.jpg

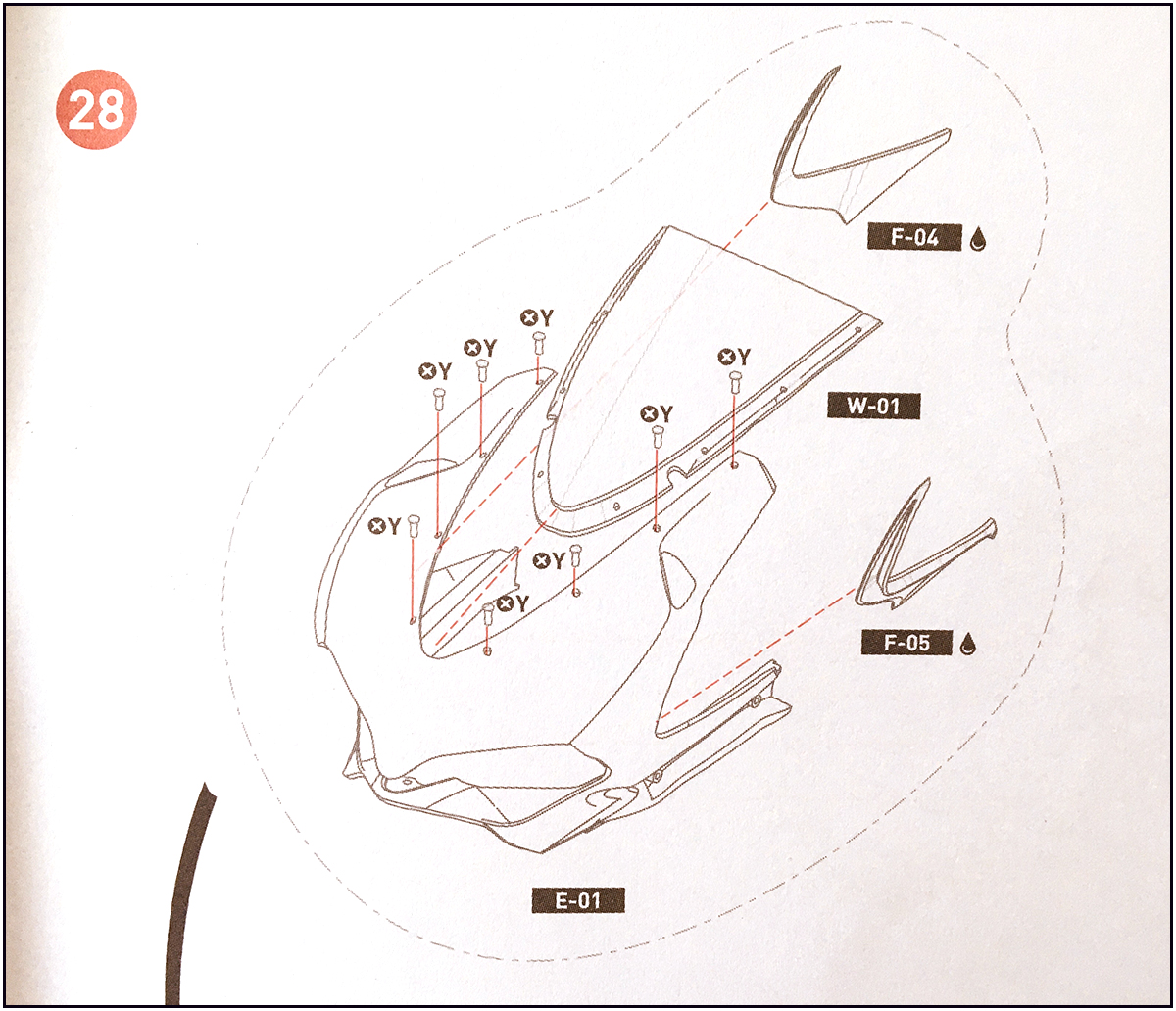

    Windscherm en Kuip TopHalf.

    De onderdelen:

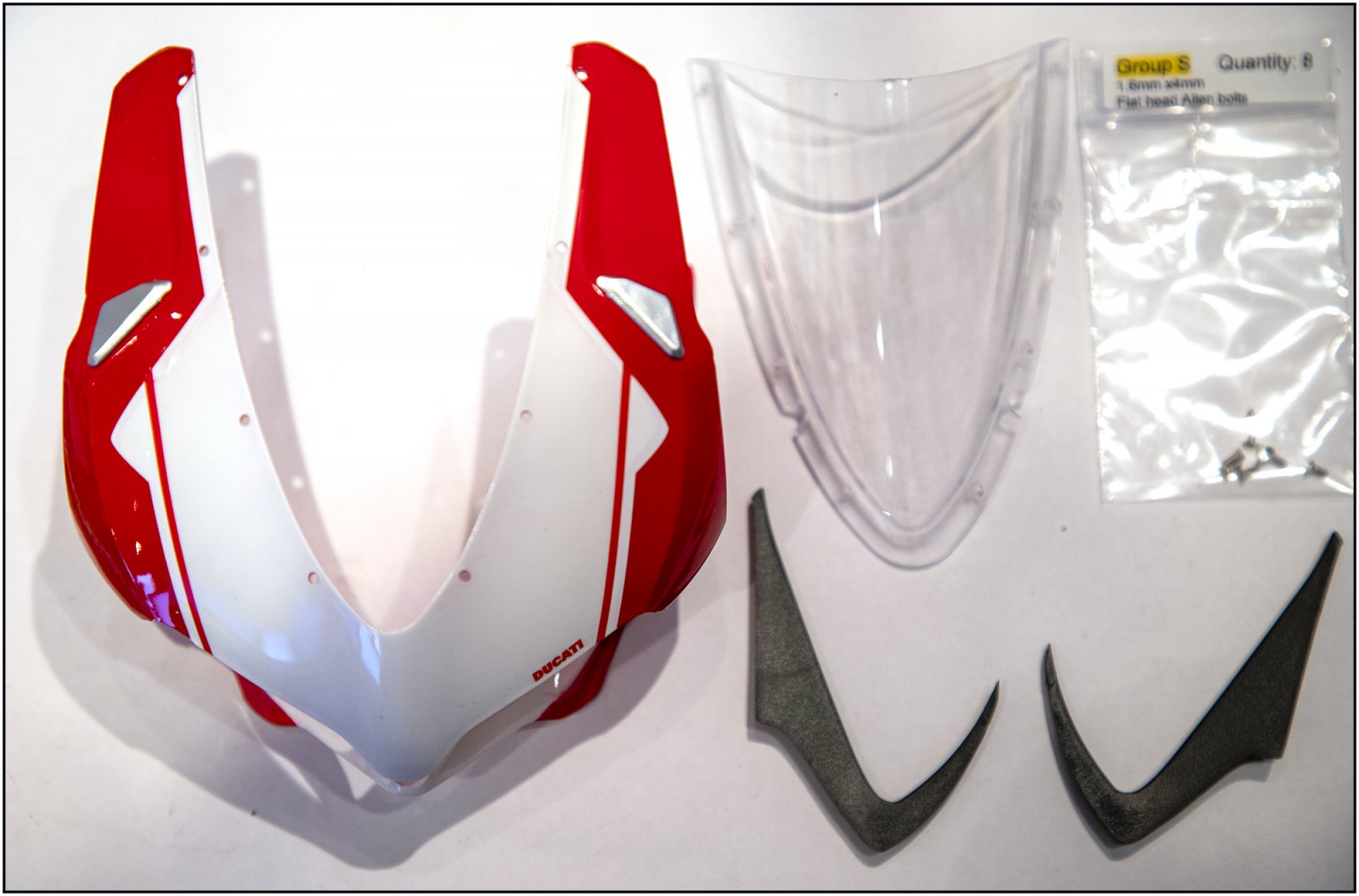

    249 Parts.jpg

    Een aandachtspunt uit de handleiding van Paul Koo:
    The windscreen screw holes are drilled vertically; when screws are installed, the heads do not sit flush on the fairing. This problem affects the front holes significantly since the area around the screw head is slanted.
    The remedy is to modify the screw hole angles so the holes are perpendicular to the surface of the fairing. When screws are installed, the screw heads should sit flush on the fairing.

    Met enkele foto’s en instructies uit zijn handleiding:
    250 Paul Koo.jpg

    Met dit resultaat:
    251 TopHalf.jpg
    Met mooie chromen inbus boutjes i.p.v. de zwarte Philips schroefjes.

    Gr. Peter

    Johannes59 vindt dit leuk.
  6. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    646
    Locatie:
    Woudrichem
    Hoofdstuk 28-2:
    252 Hfst 28-2.jpg
    Montage Windscherm en Bovenzijde Schokbreker Onderdelen.

    Ik heb geen foto gemaakt van de 3 kleine onderdelen per voorvorkpoot.

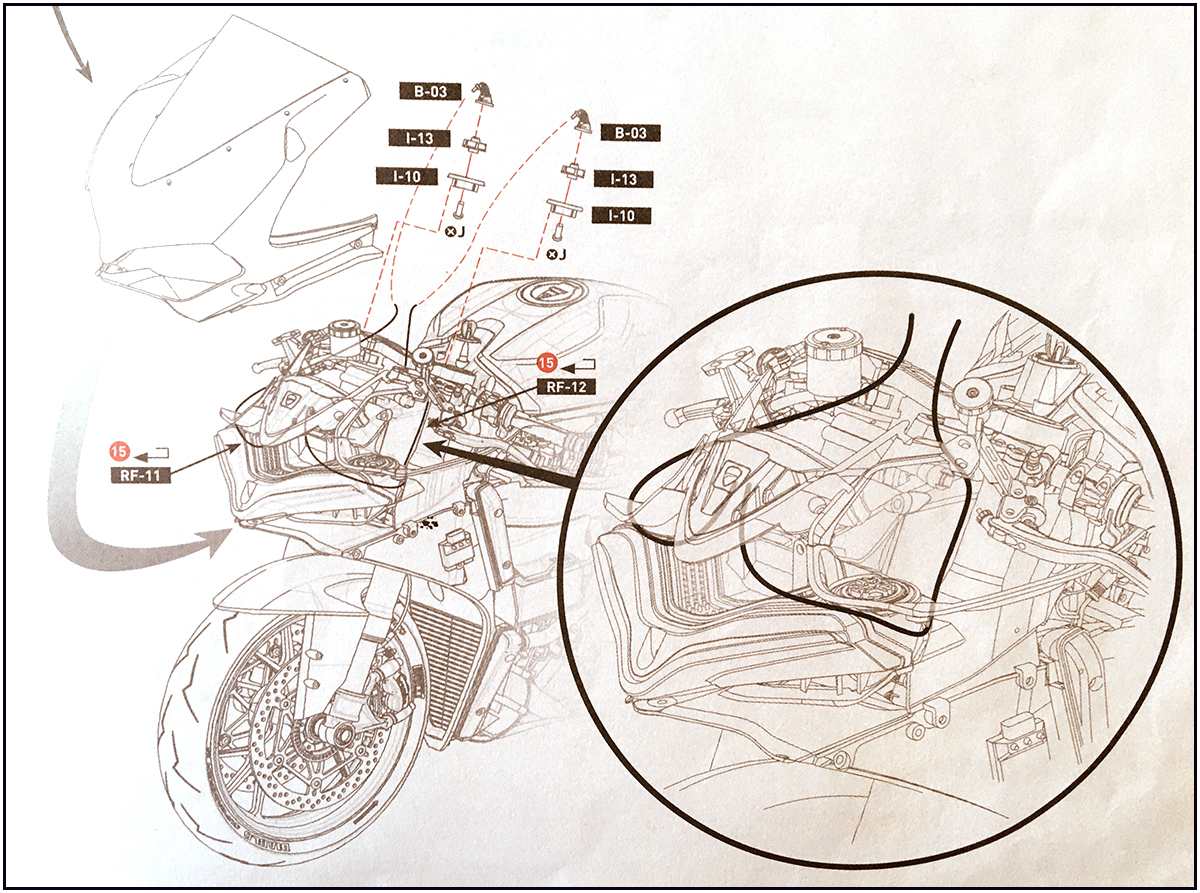

    Ook hier weer een advies van Paul Koo omdat de leidingen anders moeten lopen:
    253 Active.jpg
    De Blauwe-Serie van de Ohlins Instelbare Actieve Vering:
    254 Active.jpg
    Je kunt zien dat het windscherm / tophalf ook gemonteerd is:
    255 TopHalve.jpg
    Met het vooraanzicht:
    256 TopHalve.jpg

    Gr. Peter

    Helikapoter, Herby63, Johannes59 en 3 anderen vinden dit leuk.
  7. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    11.641
    Locatie:
    noord-holland
    :thumbsup::thumbsup:

    P Voogt vindt dit leuk.
  8. Johannes59

    Johannes59

    Lid geworden:
    18 sep 2019
    Berichten:
    404
    Locatie:
    Zwolle
    Top! smiley-face-clip-art-thumbs-up-36.jpeg

    P Voogt vindt dit leuk.
  9. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    646
    Locatie:
    Woudrichem
    Dankjewel Tim en Johannes, trouwe volgers! Ook voor de likes.
    Gr. Peter

    Johannes59 vindt dit leuk.
  10. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    646
    Locatie:
    Woudrichem
    Hoofdstuk 29-1:
    257 Hfst 29-1.jpg

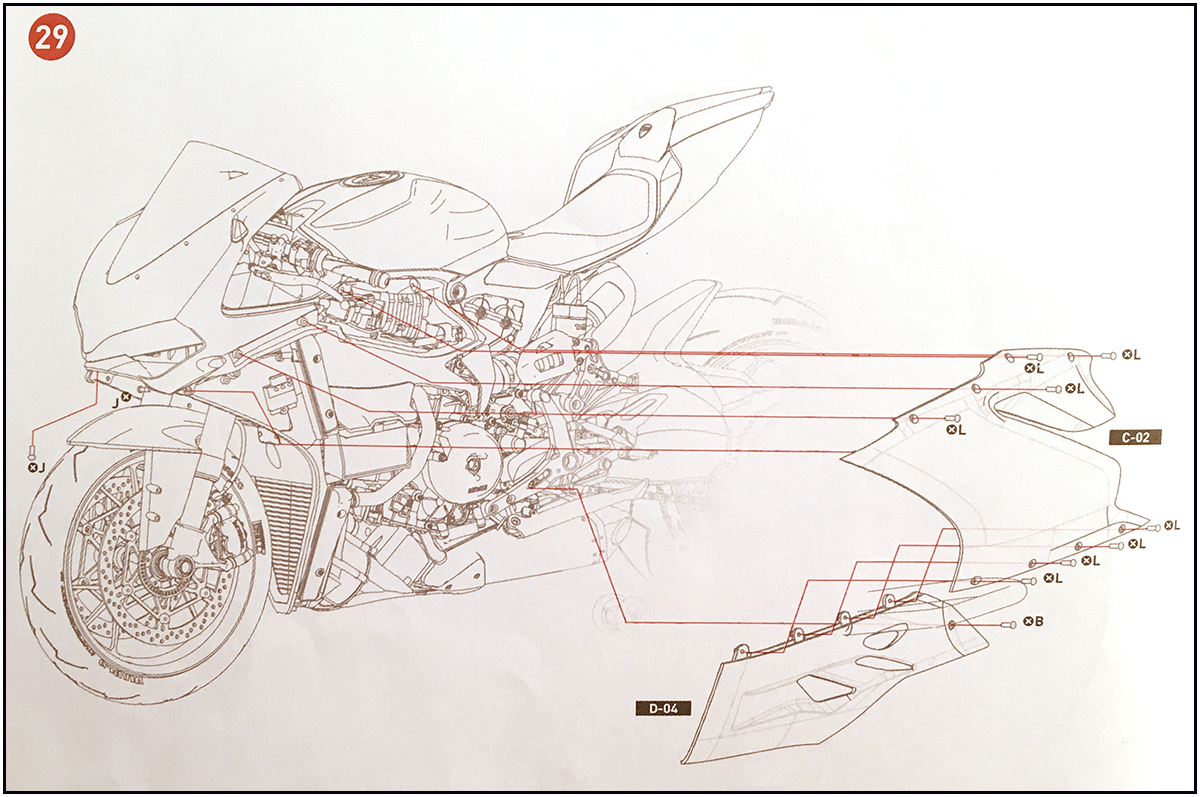

    Kuip Linker zijde.

    De onderdelen:
    258 Parts.jpg

    Gemonteerd:
    259 Links.jpg

    Gr. Peter

    TIMBERWOLF, Johannes59 en Herby63 vinden dit leuk.
  11. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    646
    Locatie:
    Woudrichem

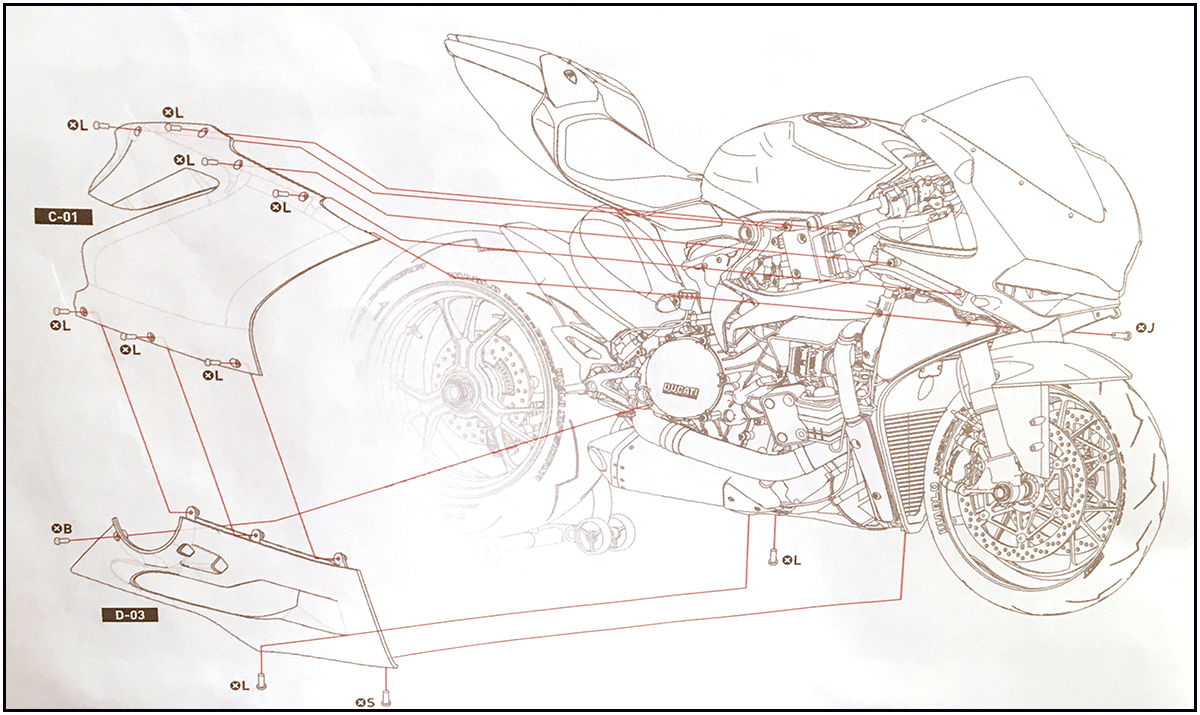

    Hoofdstuk 29-2:
    260 Hfst 29-2.jpg
    Kuip Rechter zijde.

    De onderdelen:
    261 Parts.jpg

    Gemonteerd:
    262 Rechts.jpg

    Gr. Peter

    TIMBERWOLF, Johannes59 en Herby63 vinden dit leuk.
  12. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    646
    Locatie:
    Woudrichem
    Hoofdstuk 30:
    263 Hfst 30.jpg
    Ketting afstellen.

    Gedaan:

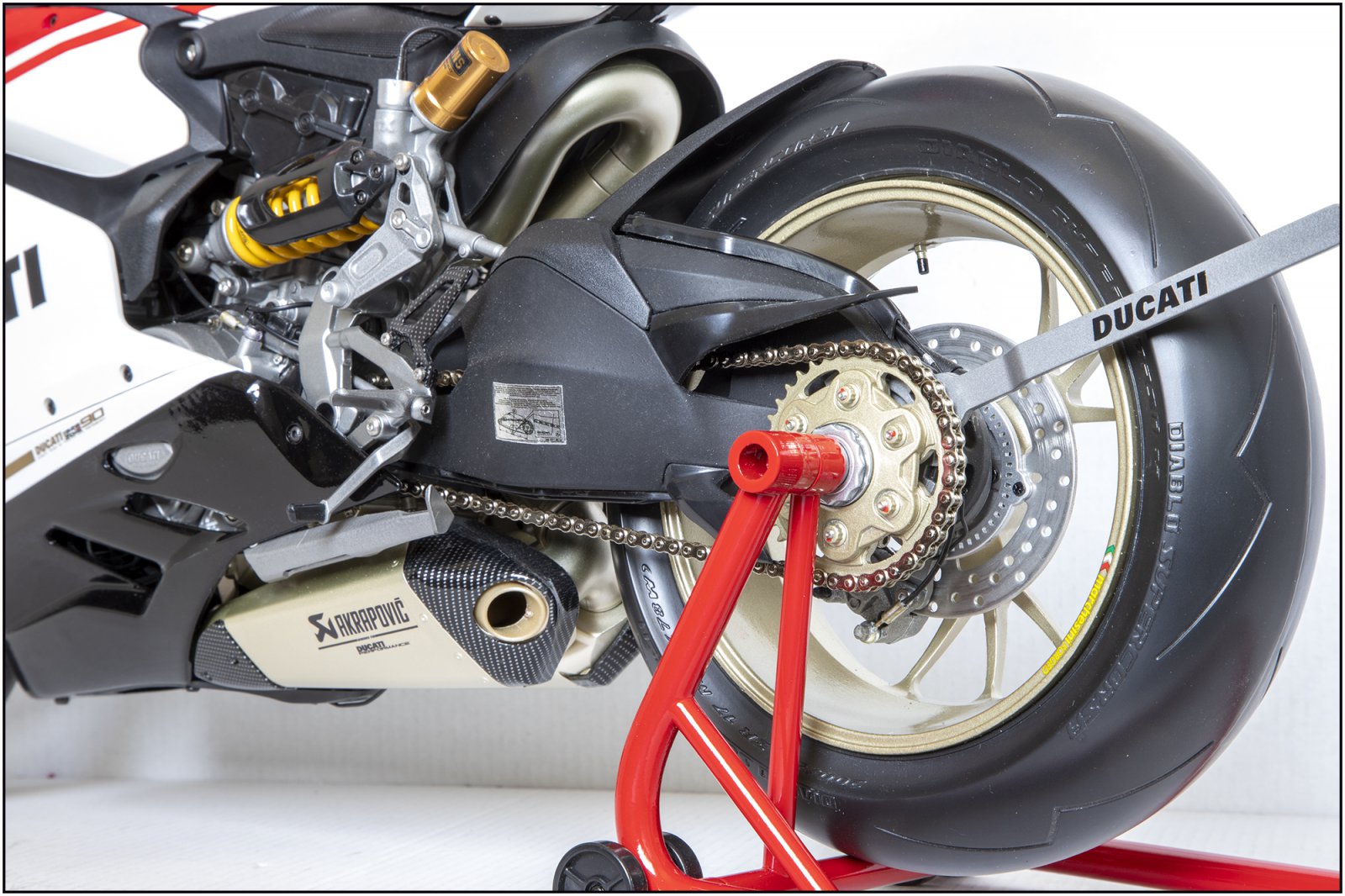

    264 Chain.jpg

    Gr. Peter

    TIMBERWOLF, Johannes59 en Herby63 vinden dit leuk.
  13. P Voogt

    P Voogt Vriend van modelbouwforum.nl

    Lid geworden:
    1 mei 2020
    Berichten:
    646
    Locatie:
    Woudrichem
    De bouw van de Duc is klaar!
    Op de data van de 1e foto van het openen van de box, zag ik dat ik die genomen had op 28 juli 2020. Nu is het 17 juli 2021, dus een bouw net binnen het jaar.
    Met tussendoor het afbouwen van The Lee en het starten van de BN.
    De bouw van The Duc heeft wat extra tijd gekost, want 3 projecten was wat veel. Dus toen eerst maar de Lee afgebouw.
    Hier onder nog een paar foto's. Dan zijn dat er in totaal 260 geworden. Ik hoop dat jullie er van hebben kunnen genieten. Ik vond het weer leuk, na die 1e Duc in 2016.
    Deze was een stuk verbeterd, vooral qua lak. Ook waren de meeste decals op het plaatwerk al aangebracht en voorzien van een laagje blanke lak. Een mooi strak geheel.
    Voor de liefhebbers: de Final Edition is denk ik nog te bestellen.

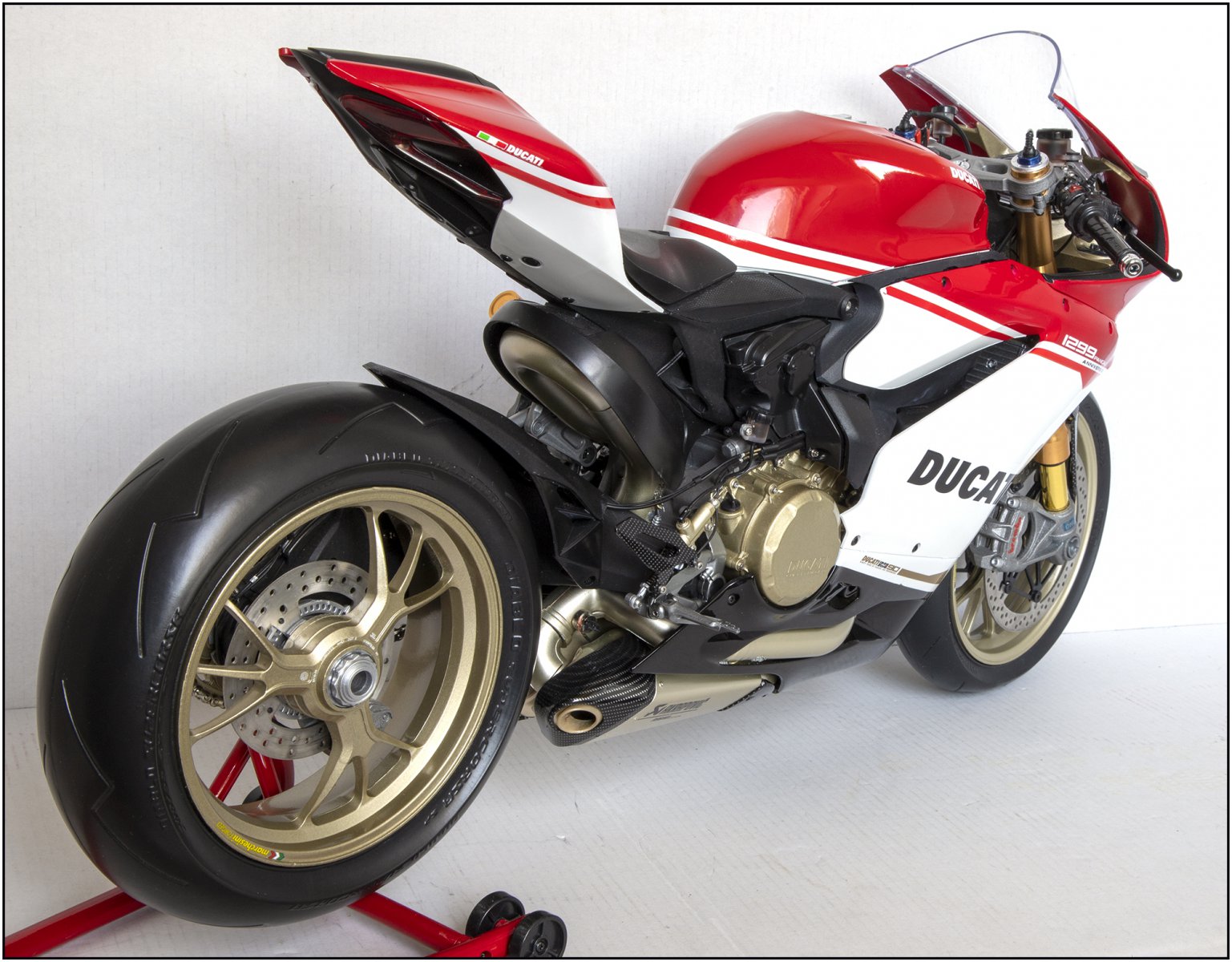

    265 LV.jpg

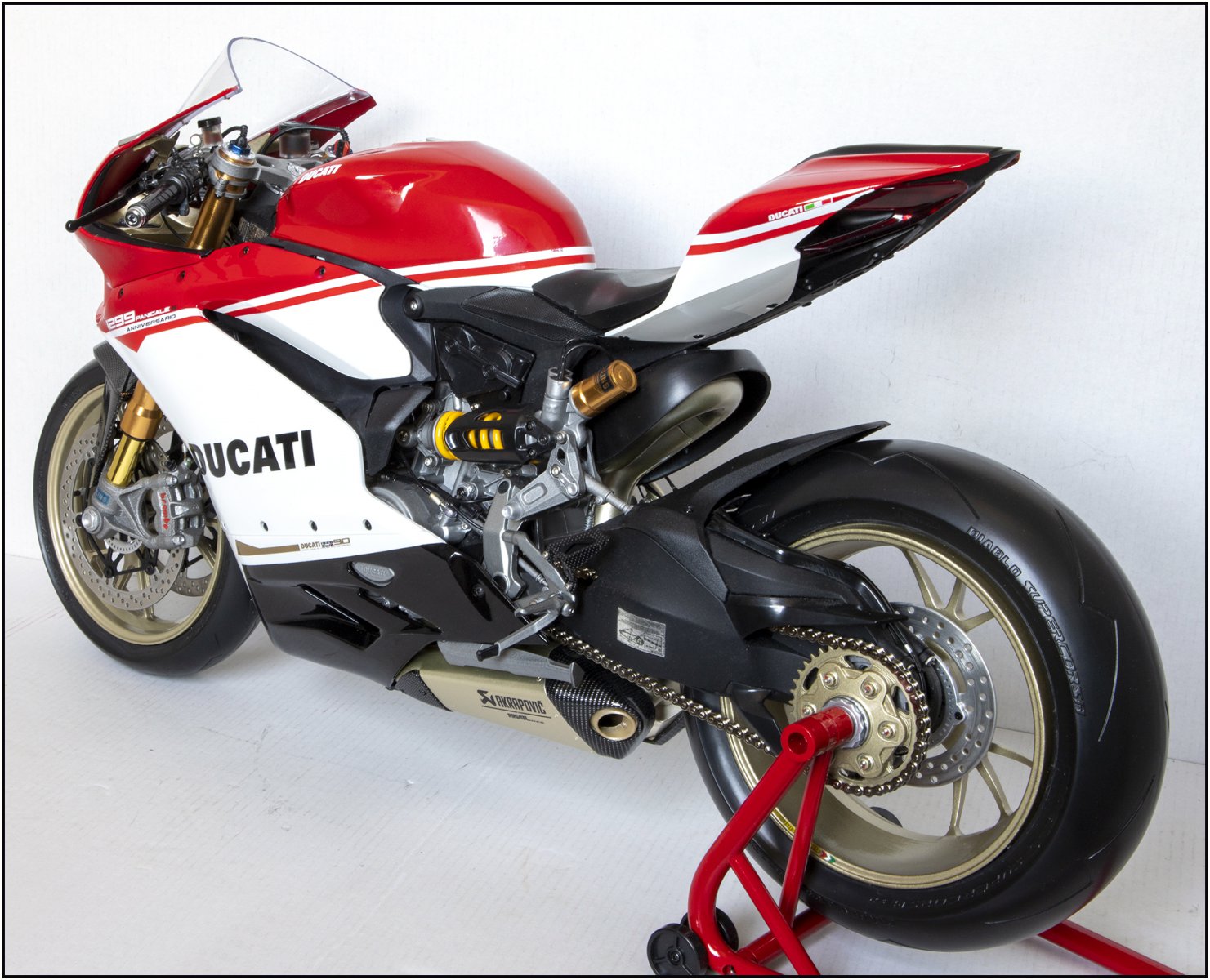

    266 LA.jpg
    267 RV.jpg

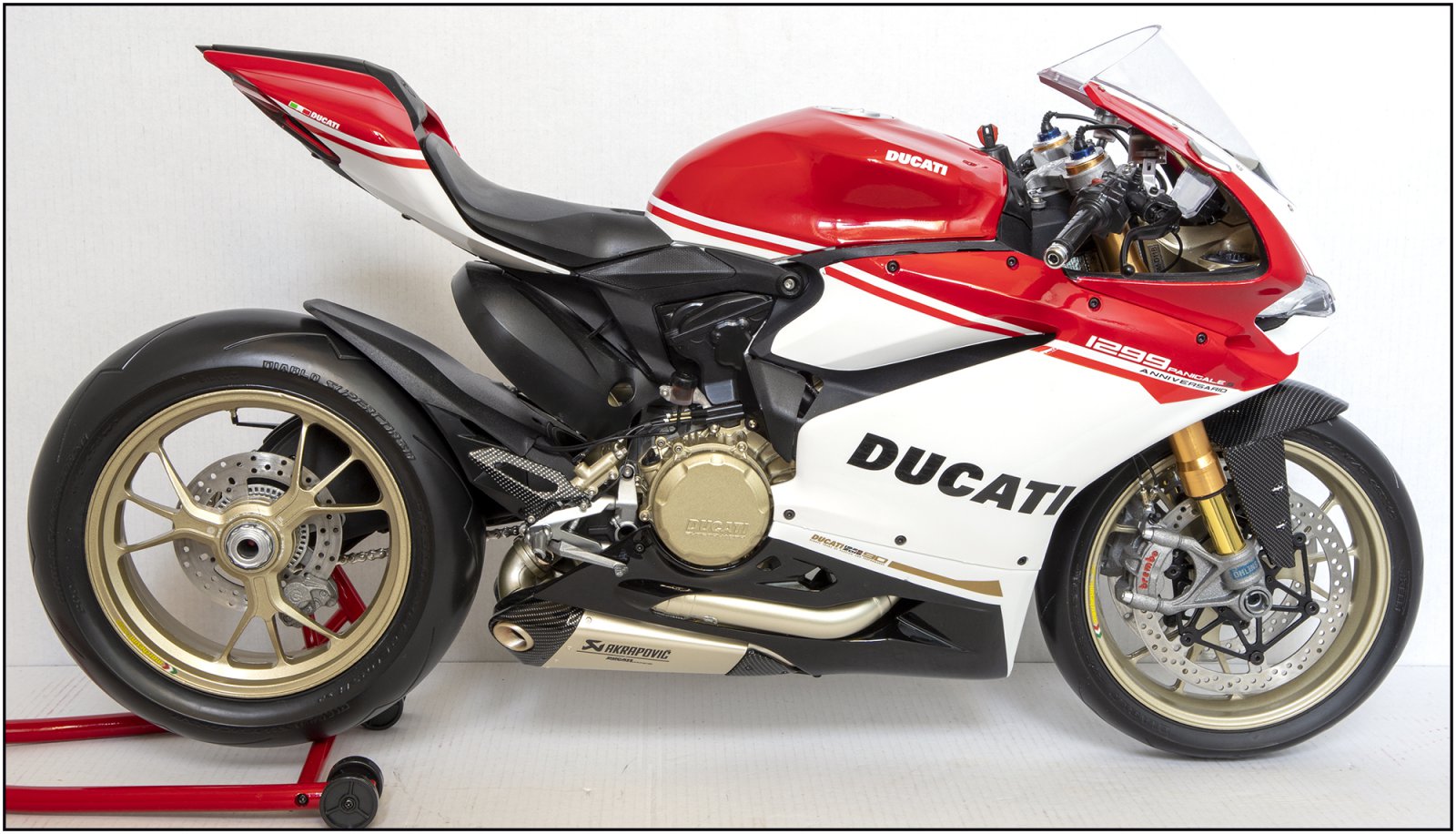

    268 RA.jpg

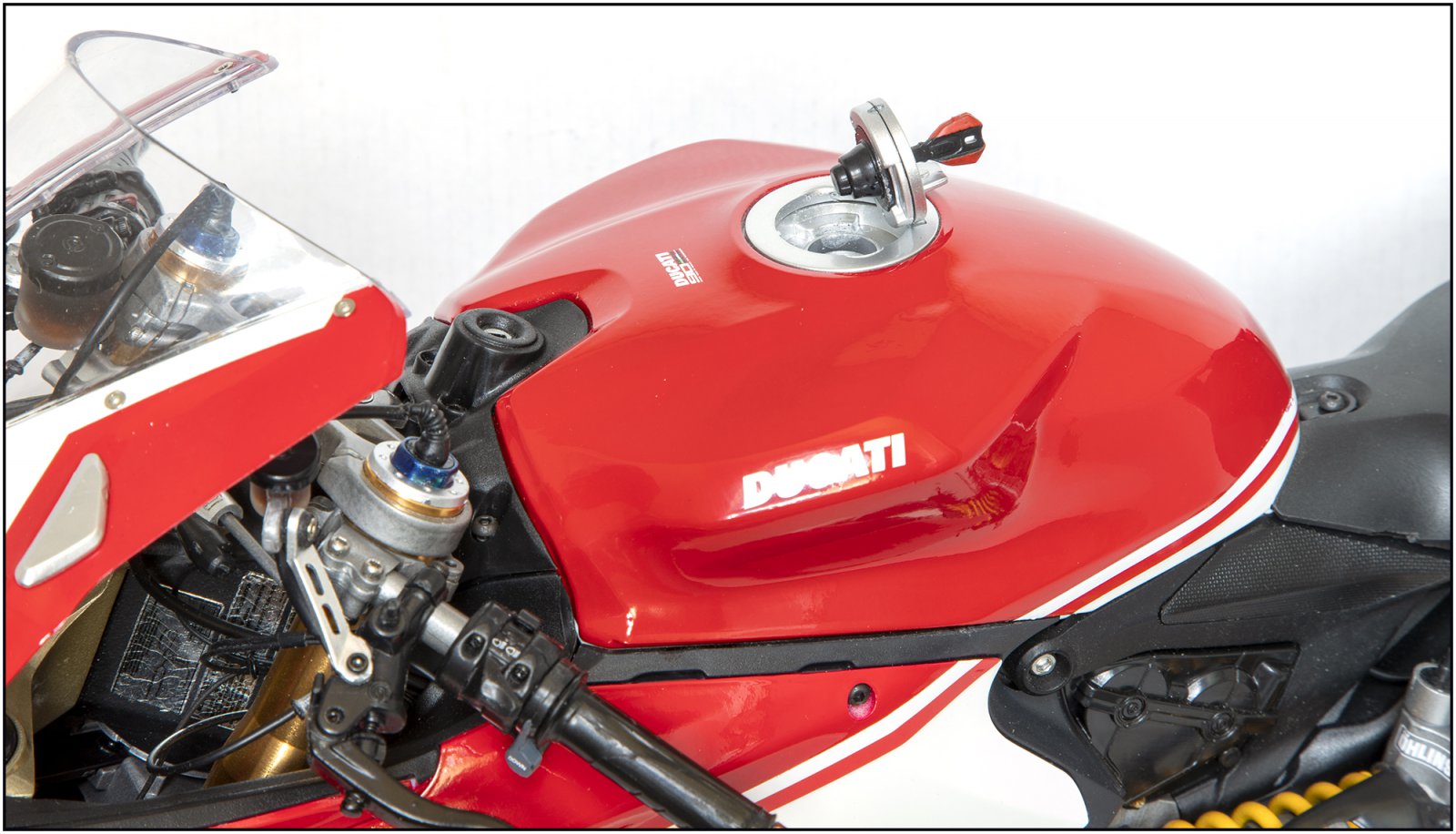

    Klaar voor de 1e tankbeurt:
    269 Tanken.jpg

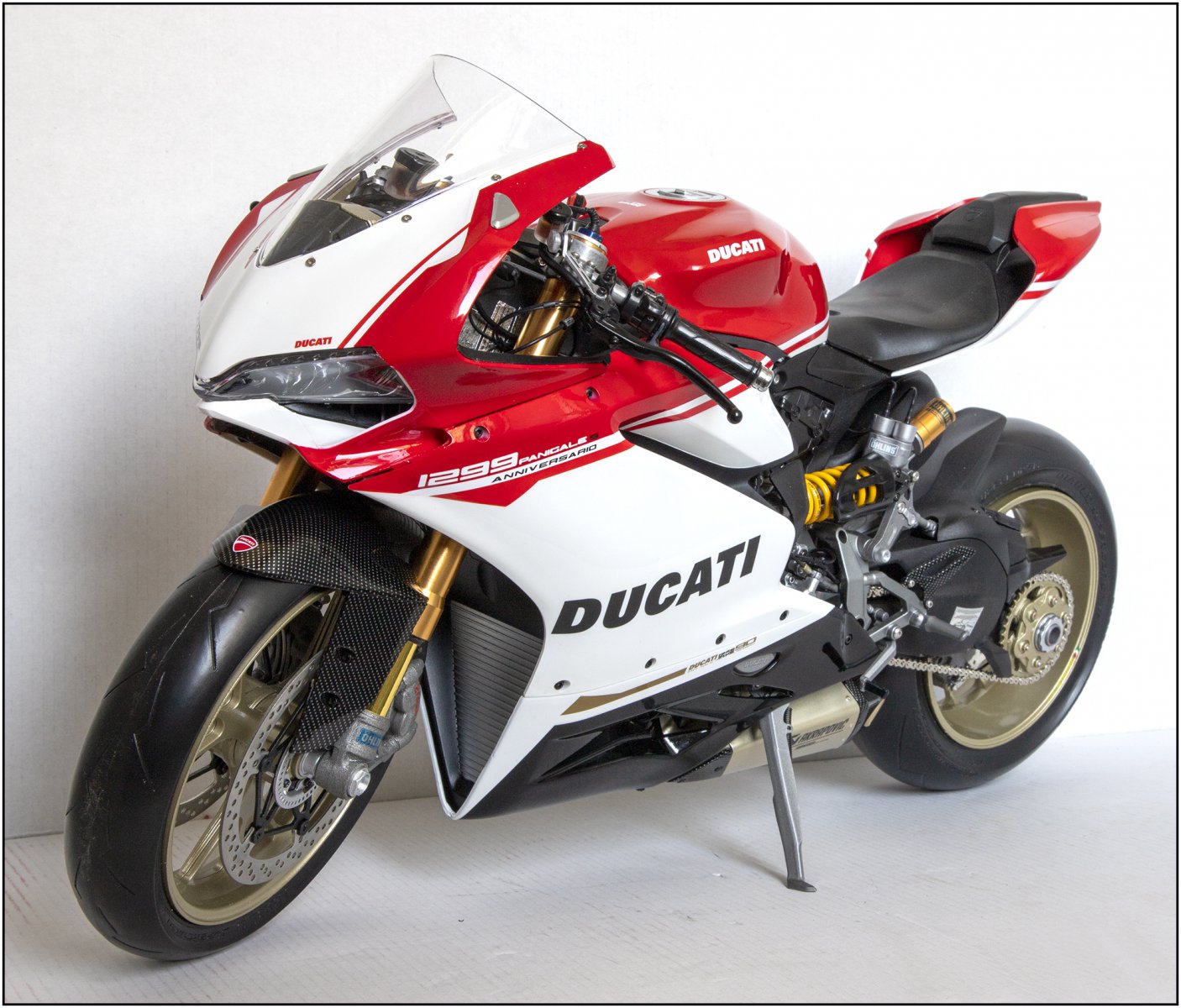

    In zijn natuurlijke positie: Gentlemen, start your engine!
    270 Natural.jpg

    Misschien wil de bestuurder nog wat foto's nemen tijdens de 1e rit? Wie weet, we zullen zien.
    PS:
    Waar zijn nu al die extra details? De meeste zie je niet meer? U en ik weten: ze zijn er!
    Dank voor het meekijken, de likes en de commentaren. Die heb ik zeer gewaardeerd en waren zeker stimulerend tijdens de bouw.
    Gr. Peter
