Bouwverslag Pt-19 Fairchild

Discussie in 'Vliegende schaalmodellen' gestart door Hans Rijkuiter, 28 jan 2021.

  1. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715
    Ooit heb ik nog eens "sport schaal" gevlogen als instap wedstrijden voor de echte schaal wedstrijden.
    Dit was een bijzondere groep enthousiaste en bovenal vriendelijke mensen.
    Op het laatst vloog ik met een door een goede vriend op schaal gebouwde rose Spitfire van tekeningen van Brian Talor .
    Erg mooi gebouwd en er kon heel makkelijk een OS 120 surpass 4takt in op zij kop.
    Toen was ik al begonnen aan een half gebouwde Pt-19 van Dynaflight gekregen van een andere goede vriend
    om deze maar even op schaal te verbouwen en dan de echte schaalwedstrijden mee te gaan doen .
    Dus met een statische beoordeling enzo voor het echie :yes:
    Van die Rose Spit zijn de foto's helaas verloren gegaan in een pc crash
    Misschien heeft gijsstruik05 :bye: nog de door hem toen gemaakte prachtige foto's ??????

    Vooral de contour van de Pt-19 klopte niet voor wat de romp betreft en de vleugels waren eigen best netjes op schaal. Het richting roer en de hoogte roeren waren ook niet de juiste vorm maar verder klopte het aardig.
    p47
    Daar de meest van mijn bouwprojecten ( F86 Sabre Dutch Rc / Skyraider Zirolli / P 47 ) IMG_2725.JPG IMG_4247.JPG IMG_0493.JPG nu klaar zijn om motoren in te draaien en de gaan " maidenen" het volgende.

    Nu heb ik een nooit afgemaakt project weer letterlijk van de hoge kast afgehaald en ben gewoon voor de kat zijn viool uit van allerlei foto's op internet en uit mijn eigen oude documentatie weer verder gegaan.

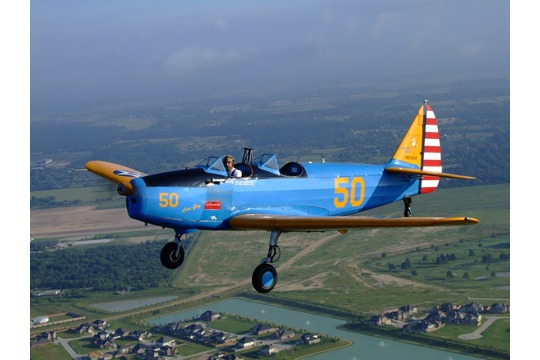

    Er is wel nu veel meer te vinden van meerdere gerestaureerde kisten dan toen en mijn oog viel op die van RED BULL.
    Deze is prachtig gerestaureerd en met een zeer profie uitrusting gepimpt tot en met de aan alle moderne eisen voor apparatuur en verlichting .


    Bijgevoegde bestanden:

    jan brilman en Henri Kaper vinden dit leuk.
  2. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715
  3. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715
    IMG_0717.JPG Zo kwam het van de kast in een veel te donkere kleur blauw

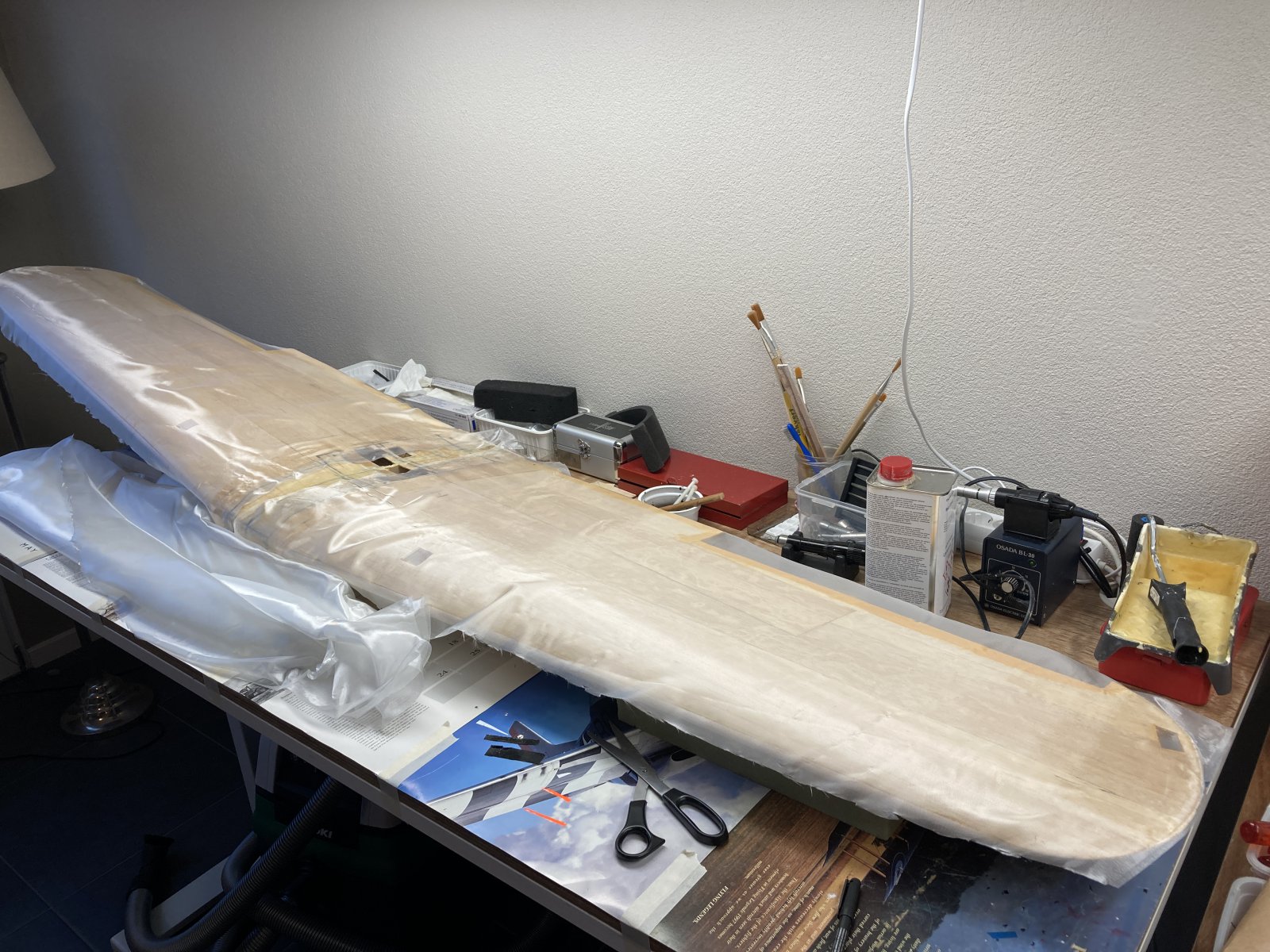

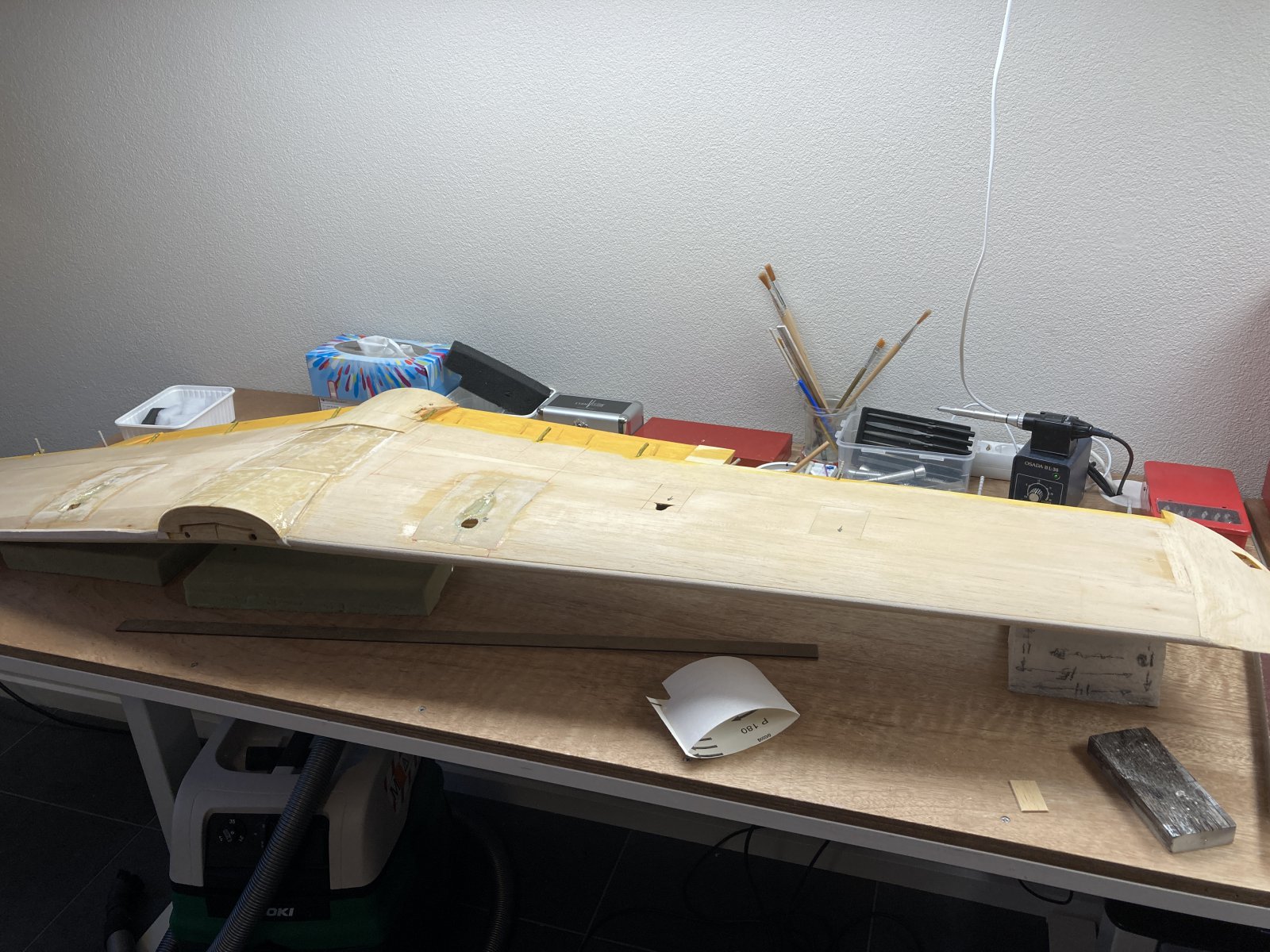

    38D174EB-EF8A-4C6A-8FC2-7595334FB65F.jpg IMG_0716.JPG IMG_0721.JPG Heb eerst de vleugel , die behoorlijk uitgedroogd was en al bij het beetpakken ernstig kraakte. Daar moest wel hier en daar wat opnieuw verlijmd worden dus .

    E.hof en Arnold 85 vinden dit leuk.
  4. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715

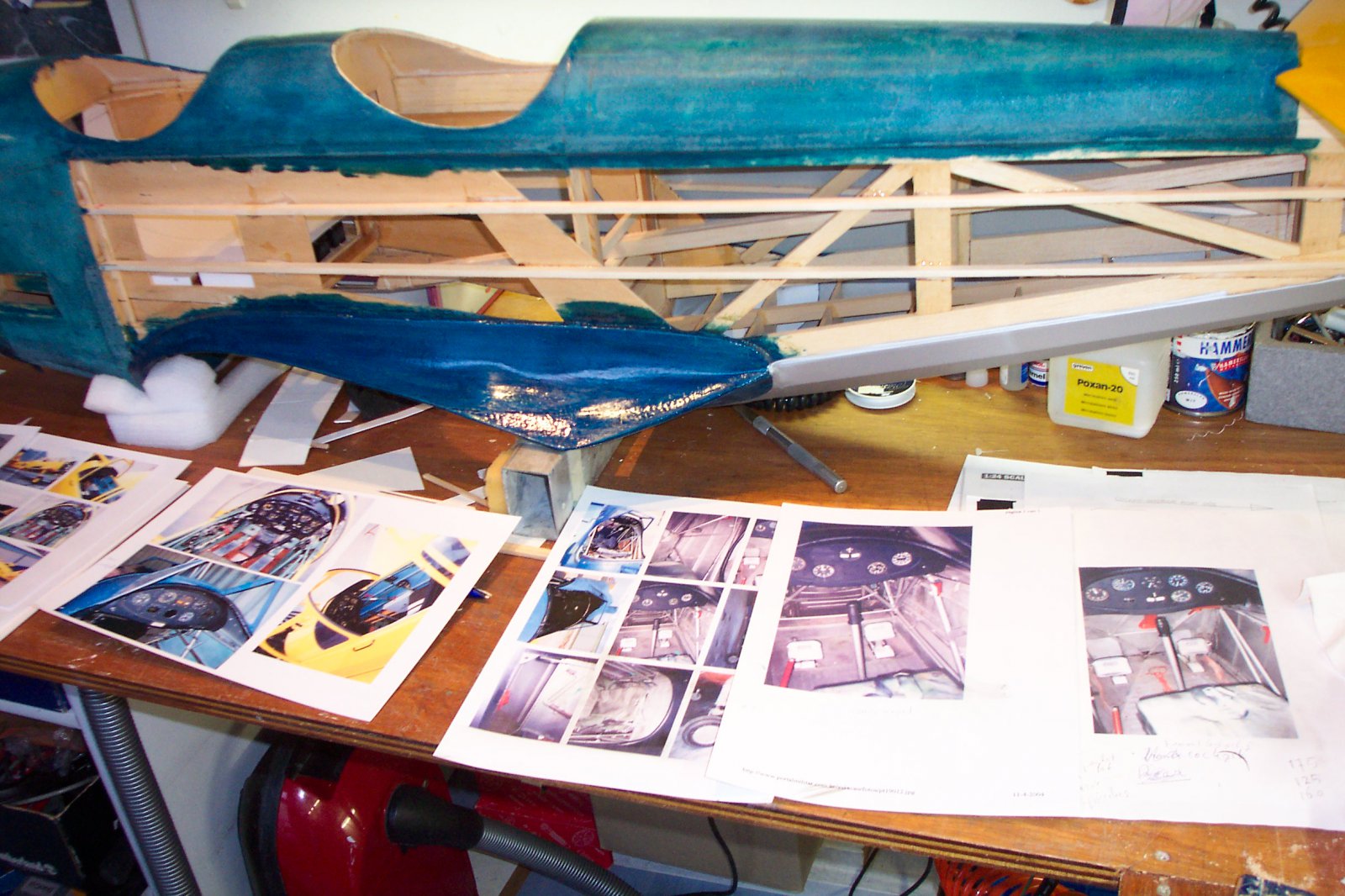

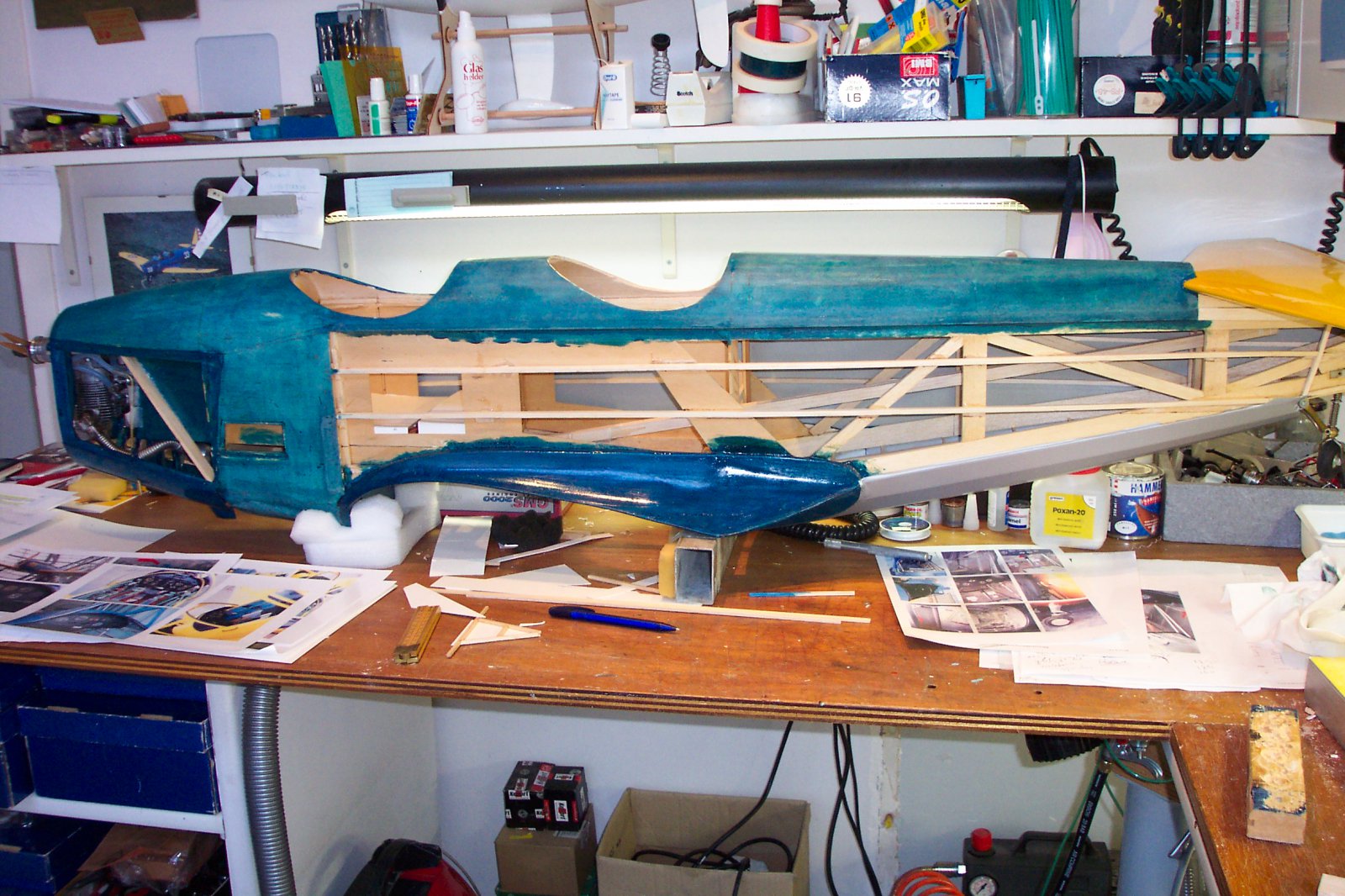

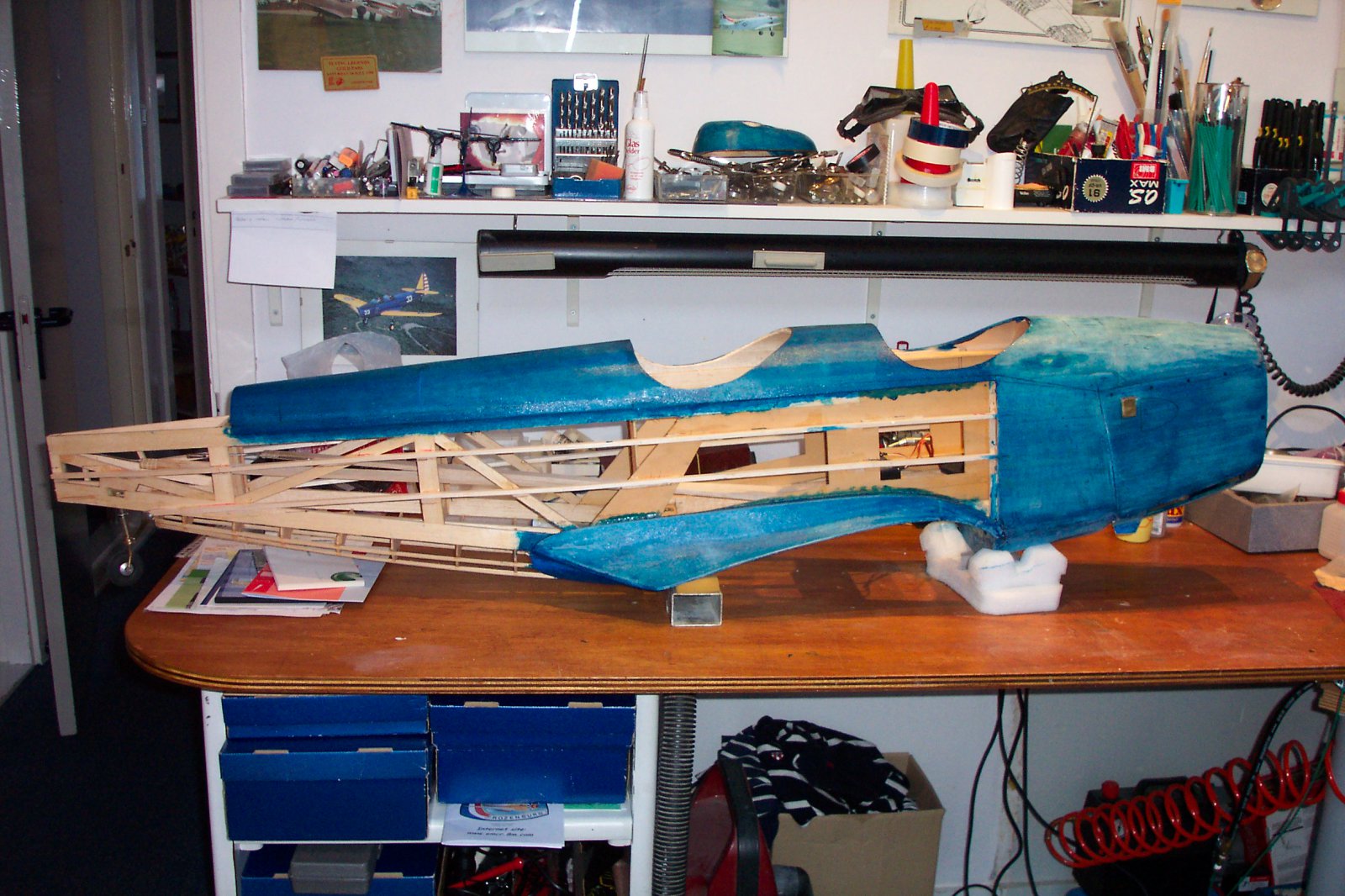

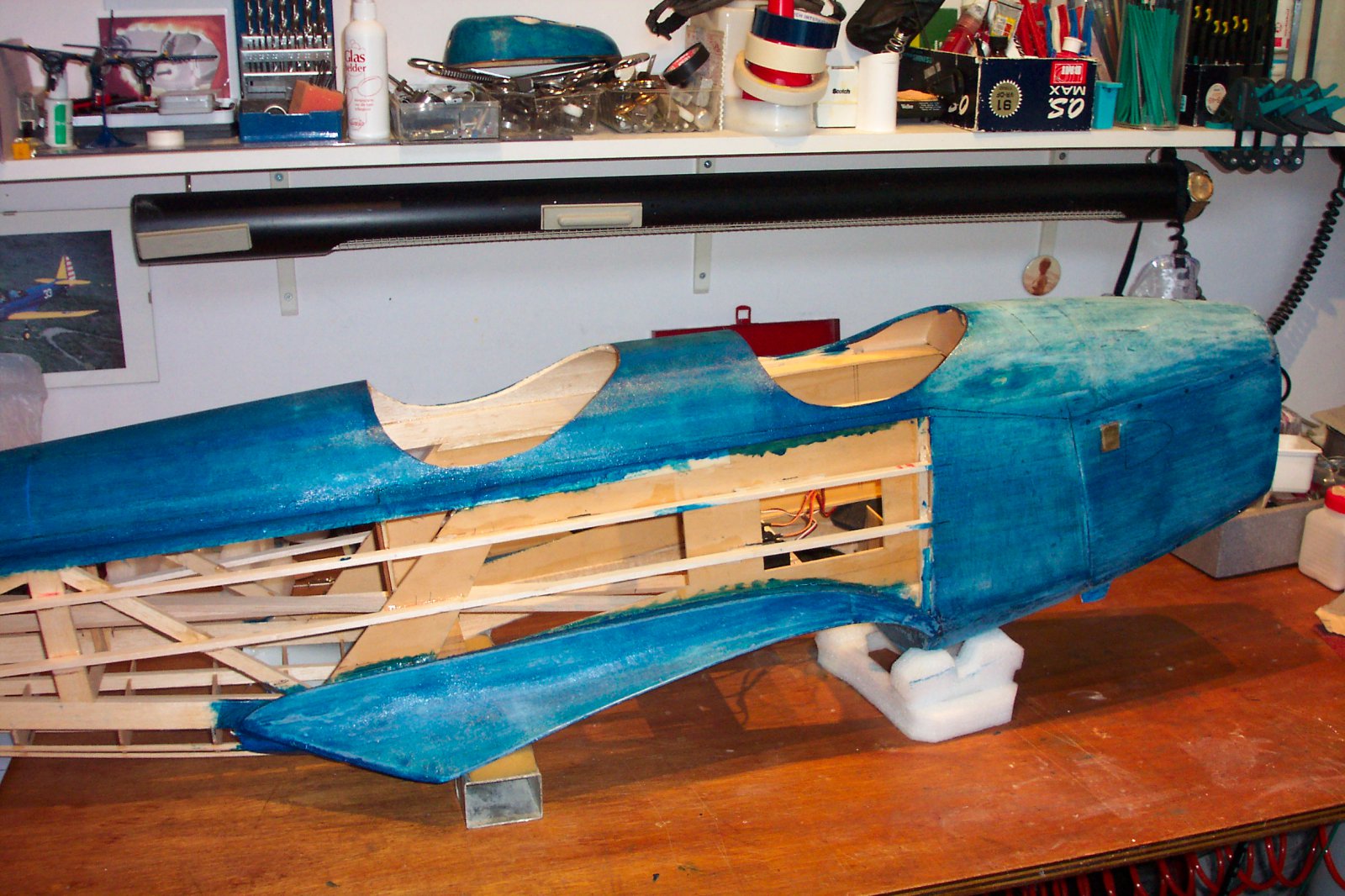

    251205 BAV37 002.jpg pt-19 003.jpg pt-19 002.jpg pt-19 001.jpg 251205 BAV37 006.jpg 251205 BAV37 005.jpg 251205 BAV37 004.jpg 251205 BAV37 003.jpg


    Bijgevoegde bestanden:

    Helikapoter en Arnold 85 vinden dit leuk.
  5. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715

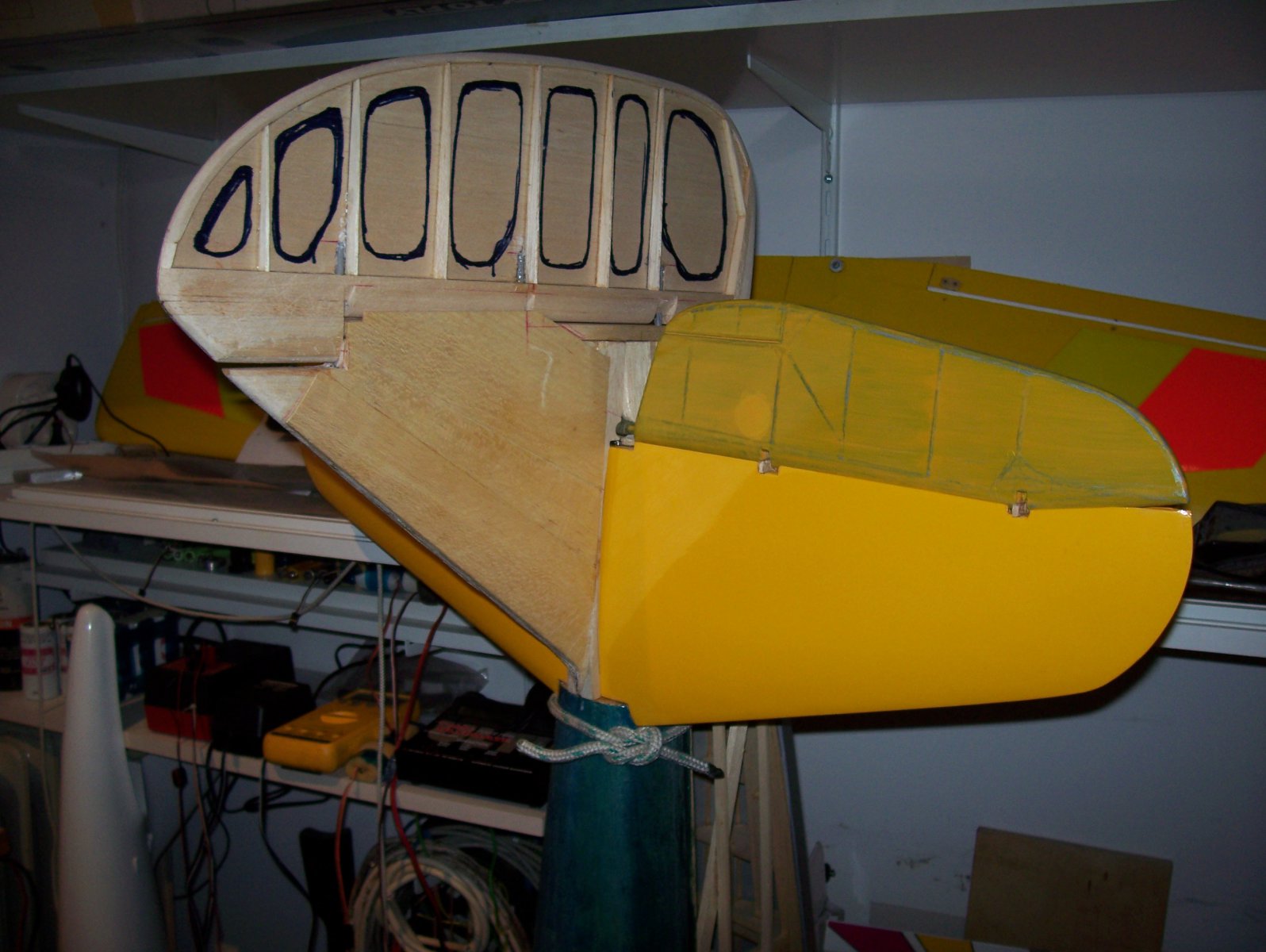

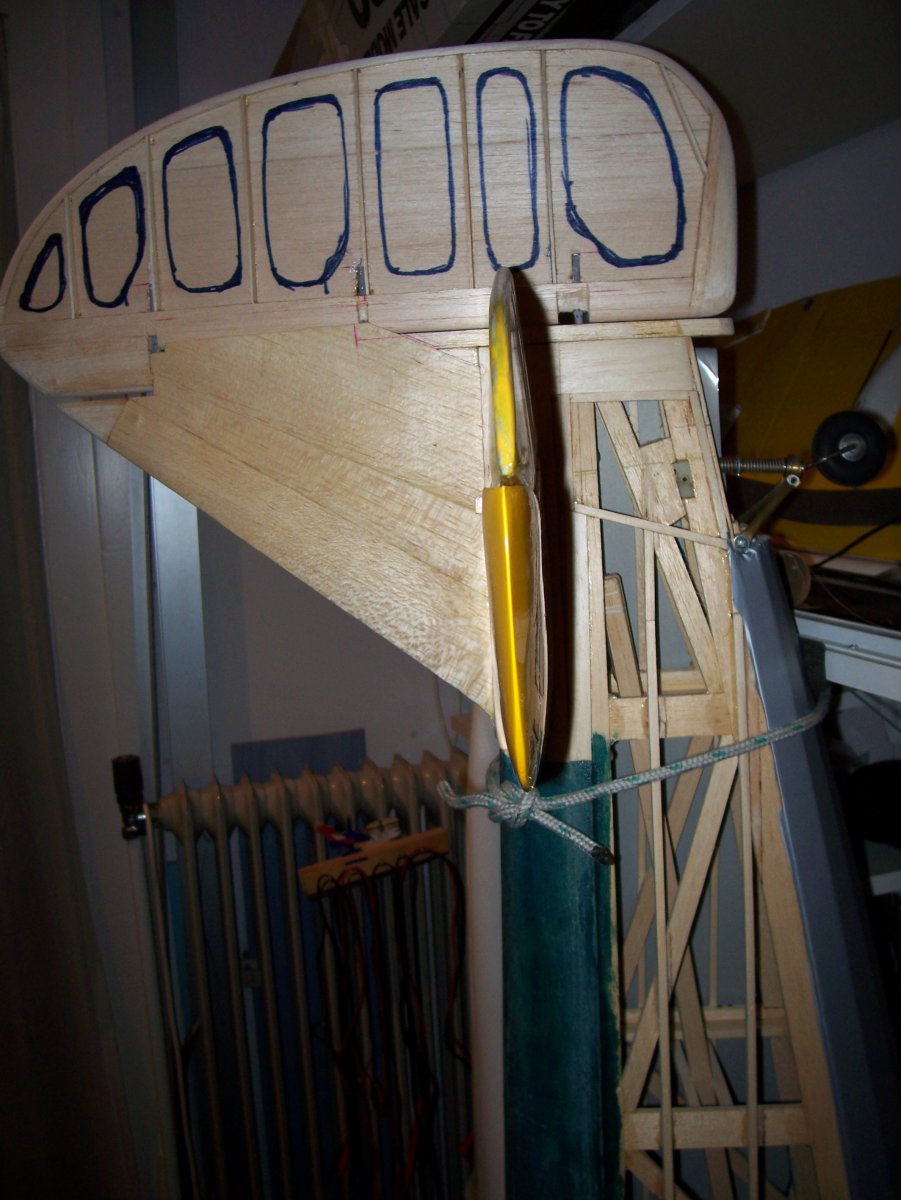

    Hierboven zijn de laatste oude foto's van glas op het turtle dek en onderkant romp al bespannen "Ora cover doek" Dit is overigens nog in mijn oude bouwhok van voor de verhuizing :offtopic: 20 05 2005 004.jpg 20 05 2005 005.jpg 20 05 2005 006.jpg 20 05 2005 007.jpg 100_0485.JPG 100_0486.JPG

    Berto, Cnn en Arnold 85 vinden dit leuk.
  6. Berto

    Berto verslagschrijvers Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.812
    Locatie:
    Zeewolde
    Leuk project Hans :thumbsup:
    Zie meteen dat ik nog wel een paar dagen de tijd heb ;-)

    Succes met de bouw.

    Hans Rijkuiter vindt dit leuk.
  7. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715
    @Berto Ben wel verder met bouwen dan met dit verslag ;) De Romp is nu bijna klaar maar ik zal de foto's vanaf hier op volgorde laten:koud:

    IMG_0921.JPG IMG_0920.JPG IMG_0919.JPG IMG_0918.JPG IMG_0917.JPG IMG_0910.JPG

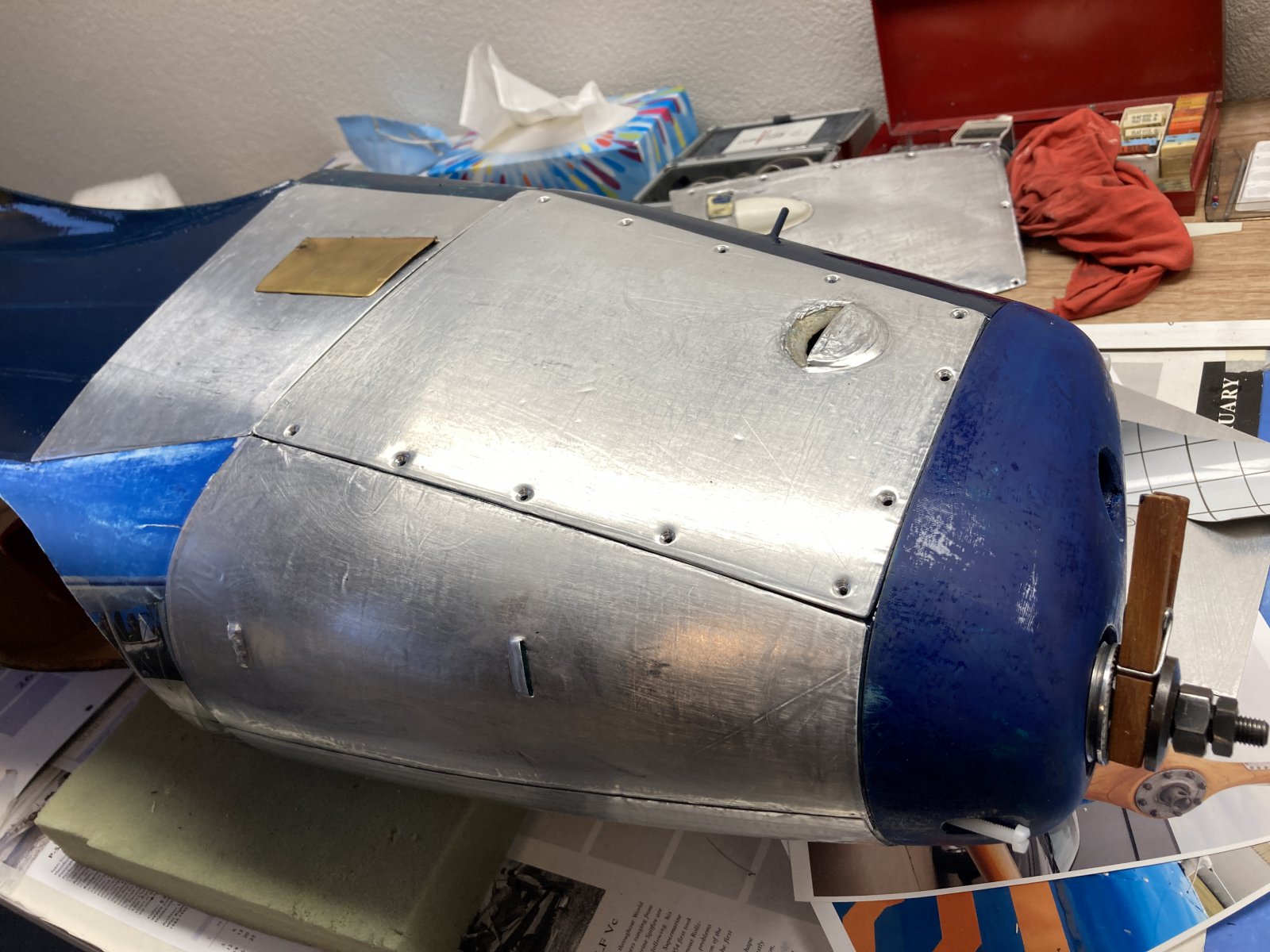

    Voor op heb ik de motor luiken bekleed met alu dun plaat, Bovenop moest ik dit op een stuk taai neopreen walsen met een oude betaalkaart. Die buigen een beetje mee en dan krijg je de juiste rondingen (3 D :p )

    Helikapoter, Berto en HansH vinden dit leuk.
  8. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715

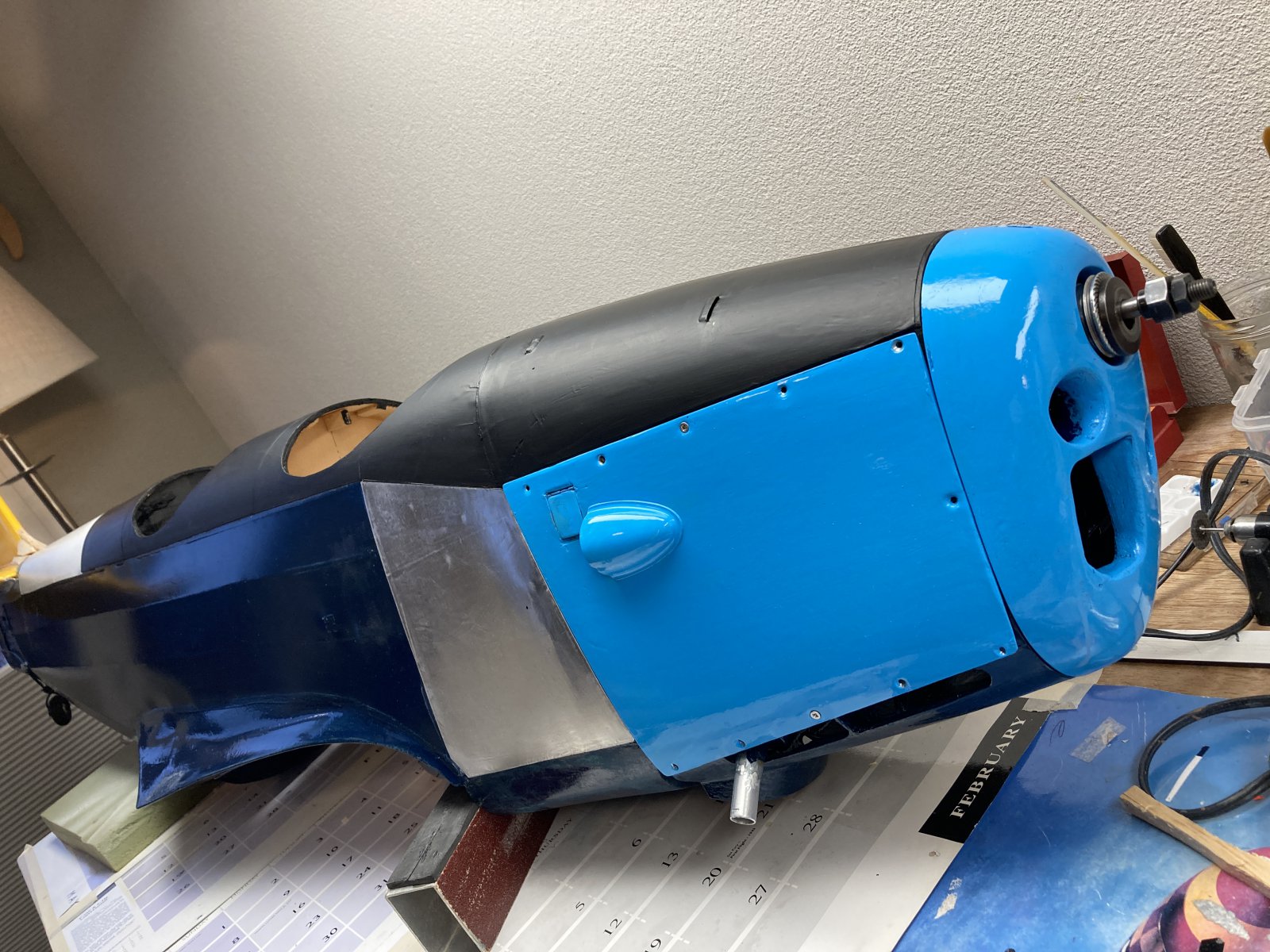

    IMG_0934.PNG IMG_0930(1).JPG
    De wangen en kieuwen :koud:

    Berto vindt dit leuk.
  9. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715

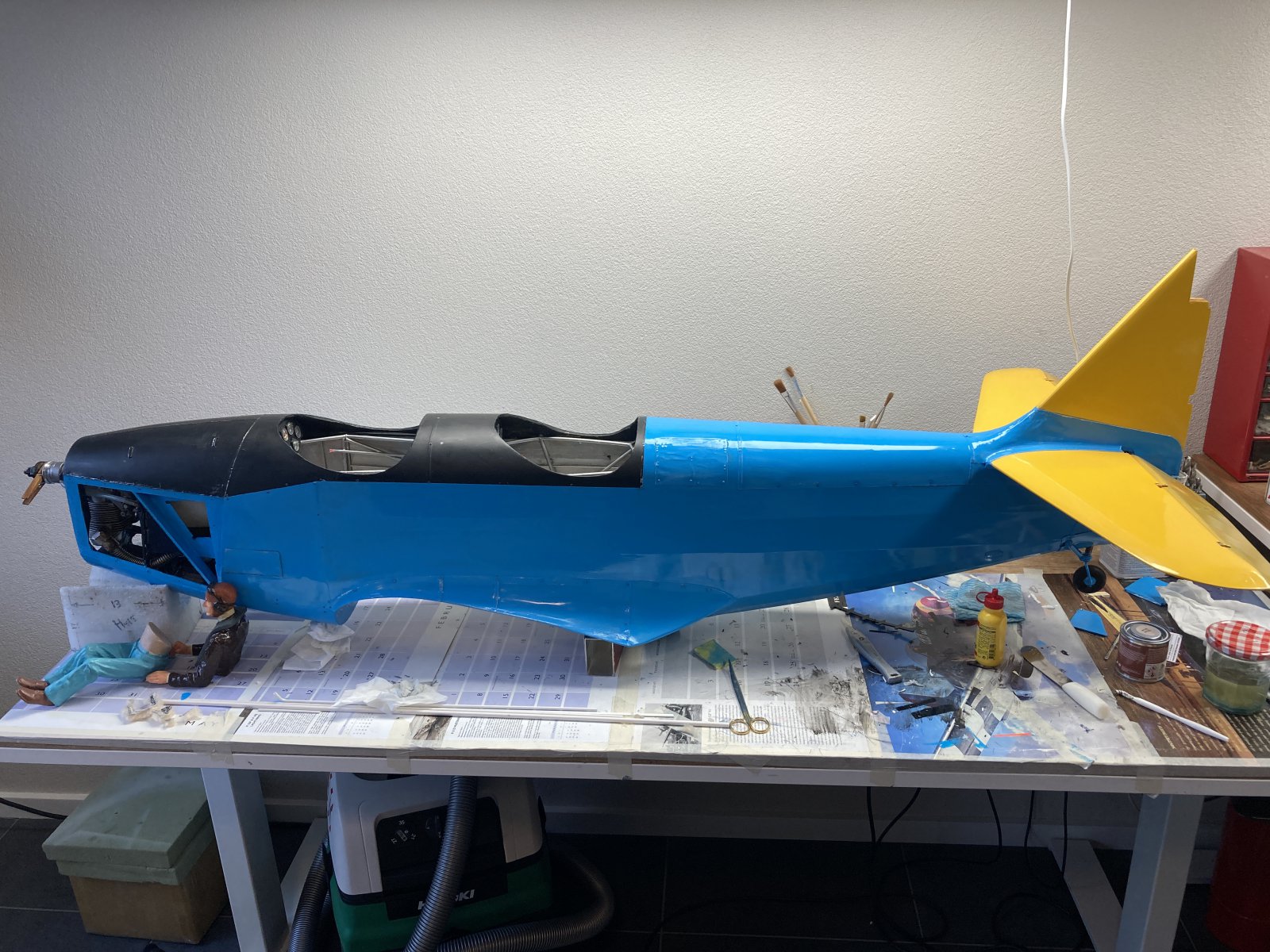

    IMG_0969(1).JPG IMG_0968(1).JPG

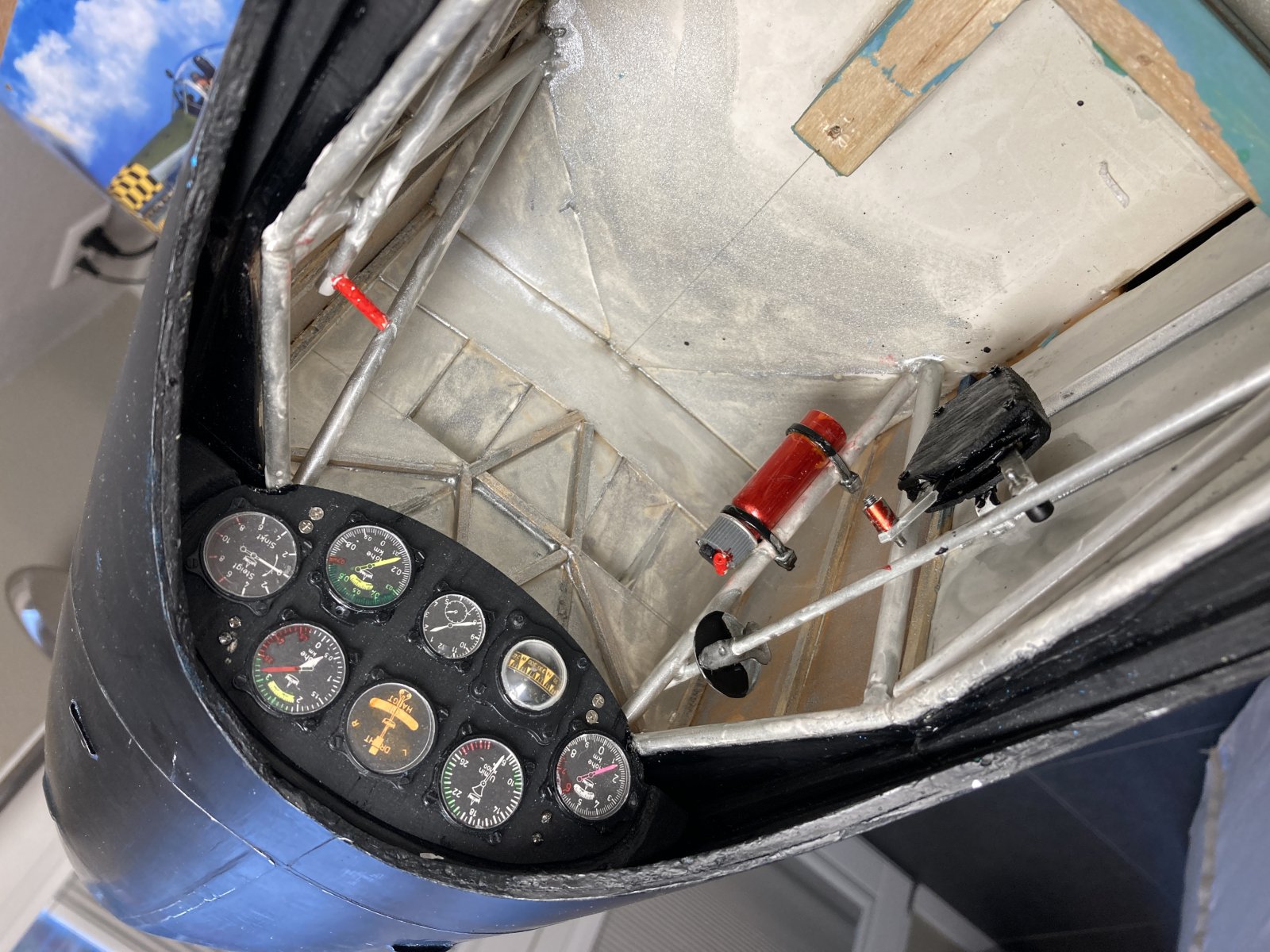

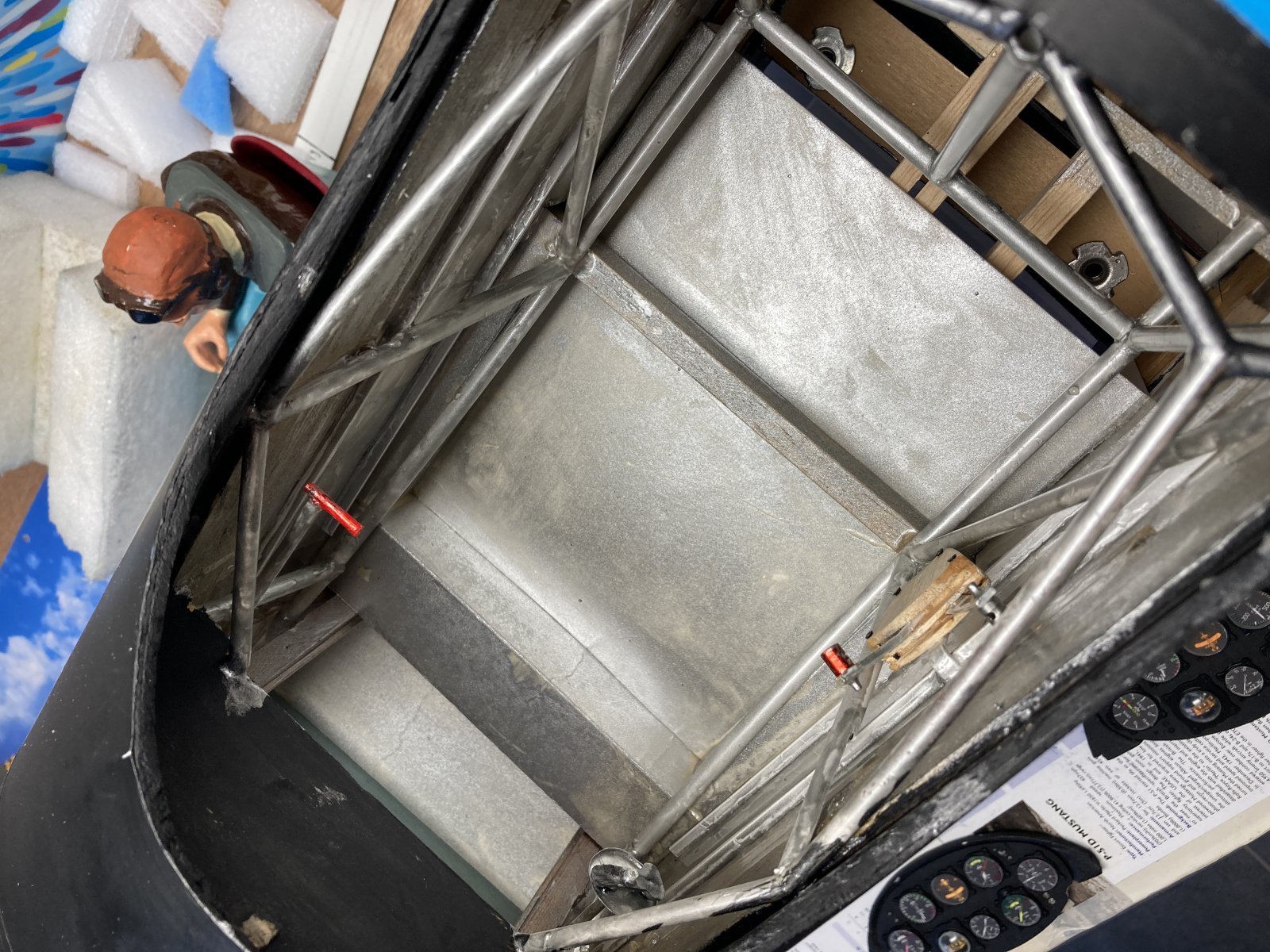

    IMG_0964.JPG IMG_0963.JPG IMG_0962(1).JPG IMG_0961.JPG Op se kop ?? Hoe krijg ik die rechtop ???:hammer::jan::stout::mad:

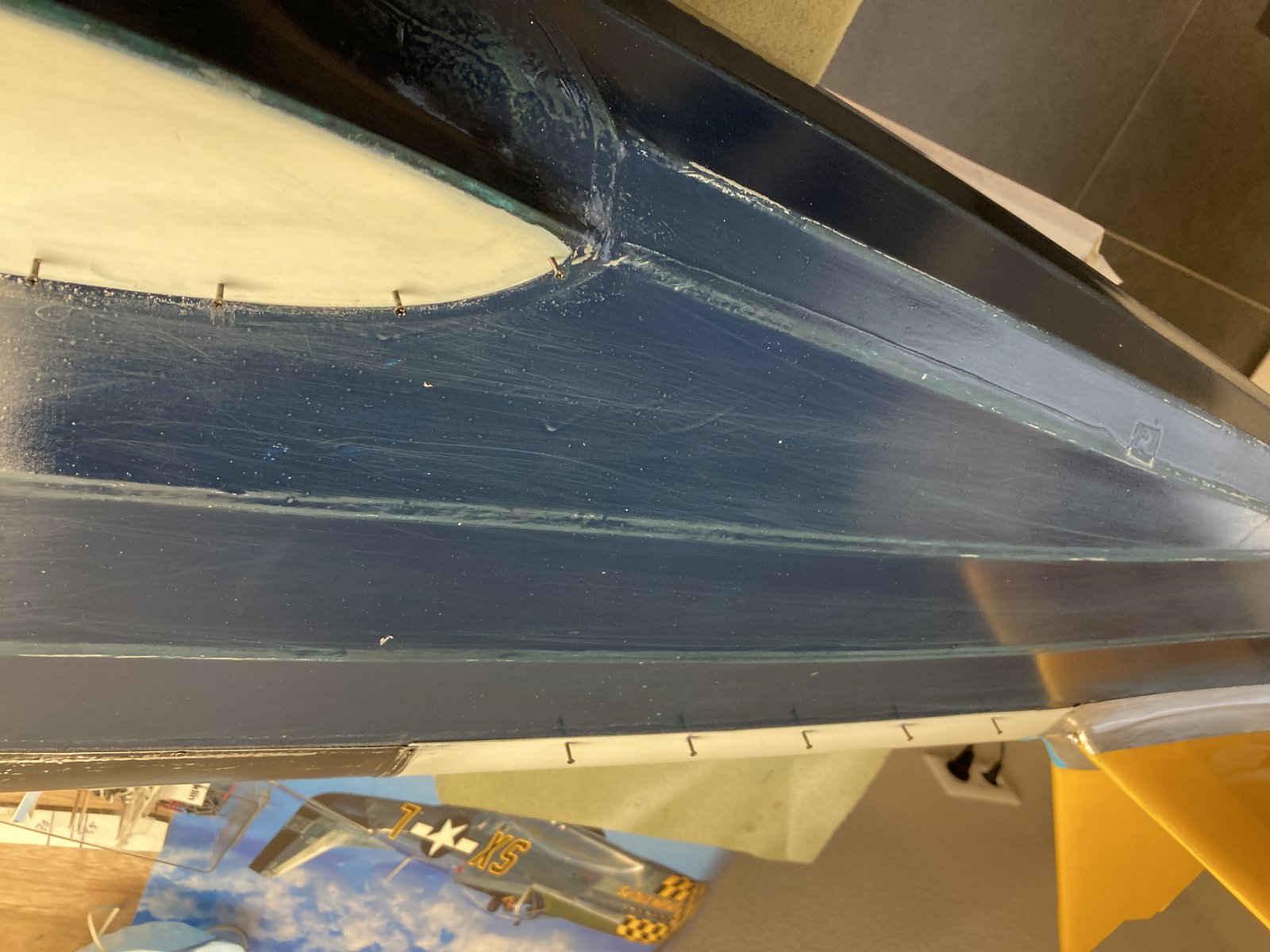

    IMG_0953.JPG IMG_0952.JPG

    IMG_0947.JPG IMG_0946(1).JPG Deze was behoorlijk lastig , daar hebben ze vroeger ook wel best werk aan gehad denk ik .

    Helikapoter, E.hof en Berto vinden dit leuk.
  10. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715
    IMG_1131.JPG IMG_1130(1).JPG Eerst tien of meer mallen van papier vergeleken met de echte.
    IMG_1109.PNG IMG_0971.PNG

    IMG_1136(1).JPG IMG_1137(1).JPG Deze uit een pvc plaat gesneden en pas gemaakt

    IMG_1138(1).JPG bekleed met GAMMA alu duct tape
    CCE474C7-9EDF-4A52-BA3B-E4EC0928EEAB.jpg blauw gemaakt en de ramen erin gelijmd met cockpit glue

    Helikapoter en Berto vinden dit leuk.
  11. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715
    IMG_1196.JPG C2725D03-7BE7-4C26-AA19-12C866E35273.jpg 54146DE1-5146-4451-AFD0-43A6C8BF0E0A.jpg 3BE0A837-692E-47C1-A937-B7654EE27F08.jpg IMG_1179(1).JPG

    Helikapoter en Berto vinden dit leuk.
  12. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715

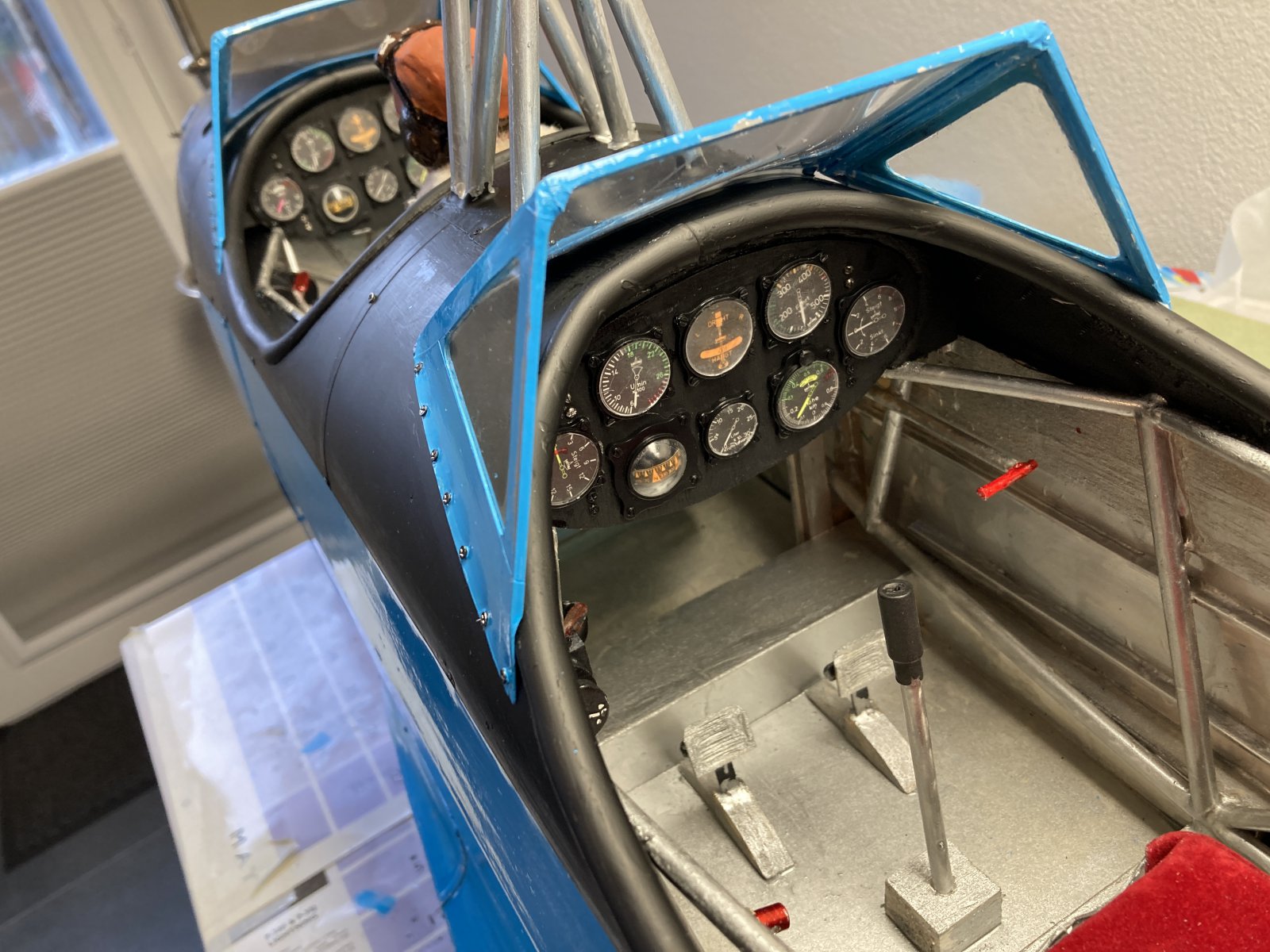

    5429FE35-68AC-42CA-BC26-49A42A3FBAF8.jpg DA575CB9-A773-4C97-91E0-061A6F1CC954.jpg IMG_1241.JPG IMG_1242.JPG IMG_1243.JPG IMG_1244.JPG Fitting the Brittish trainee Fairfacks , the buddie off Carstairs

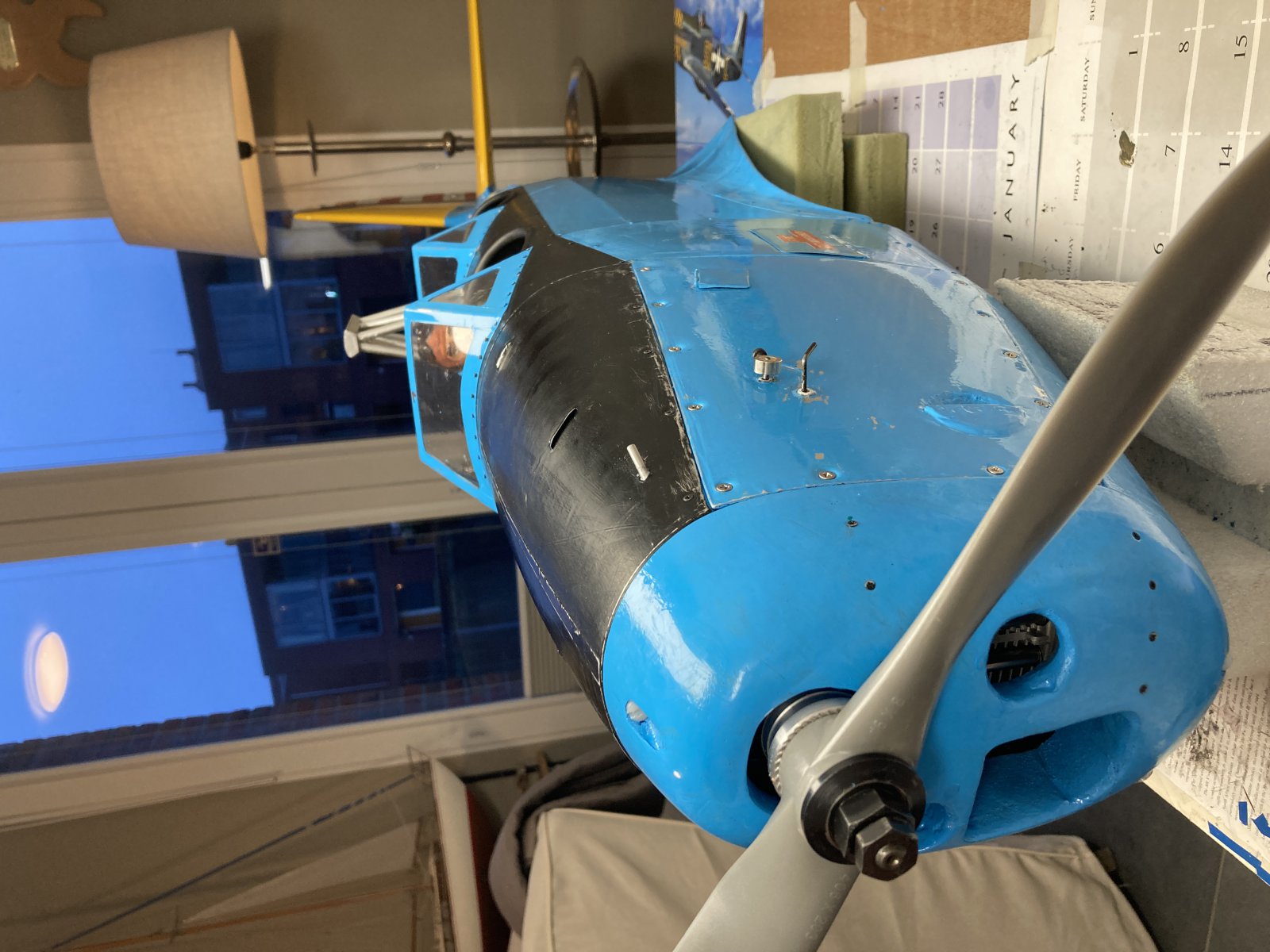

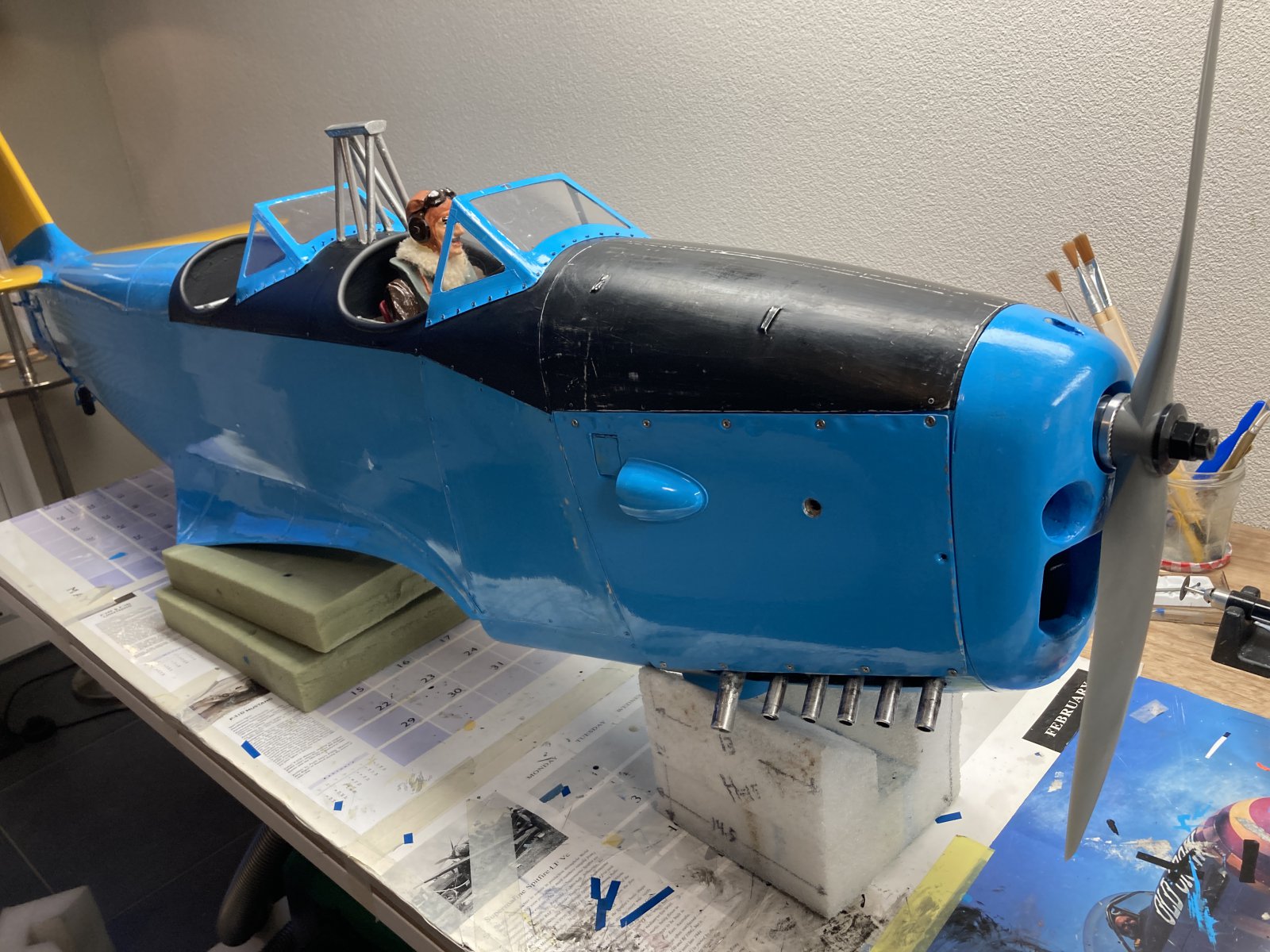

    IMG_1248.JPG IMG_1249.JPG IMG_1250.JPG

    Helikapoter, E.hof en Berto vinden dit leuk.
  13. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715



    Alvast even op de weegschaal en het zwaartepunt :(:eek:o_O

  14. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715

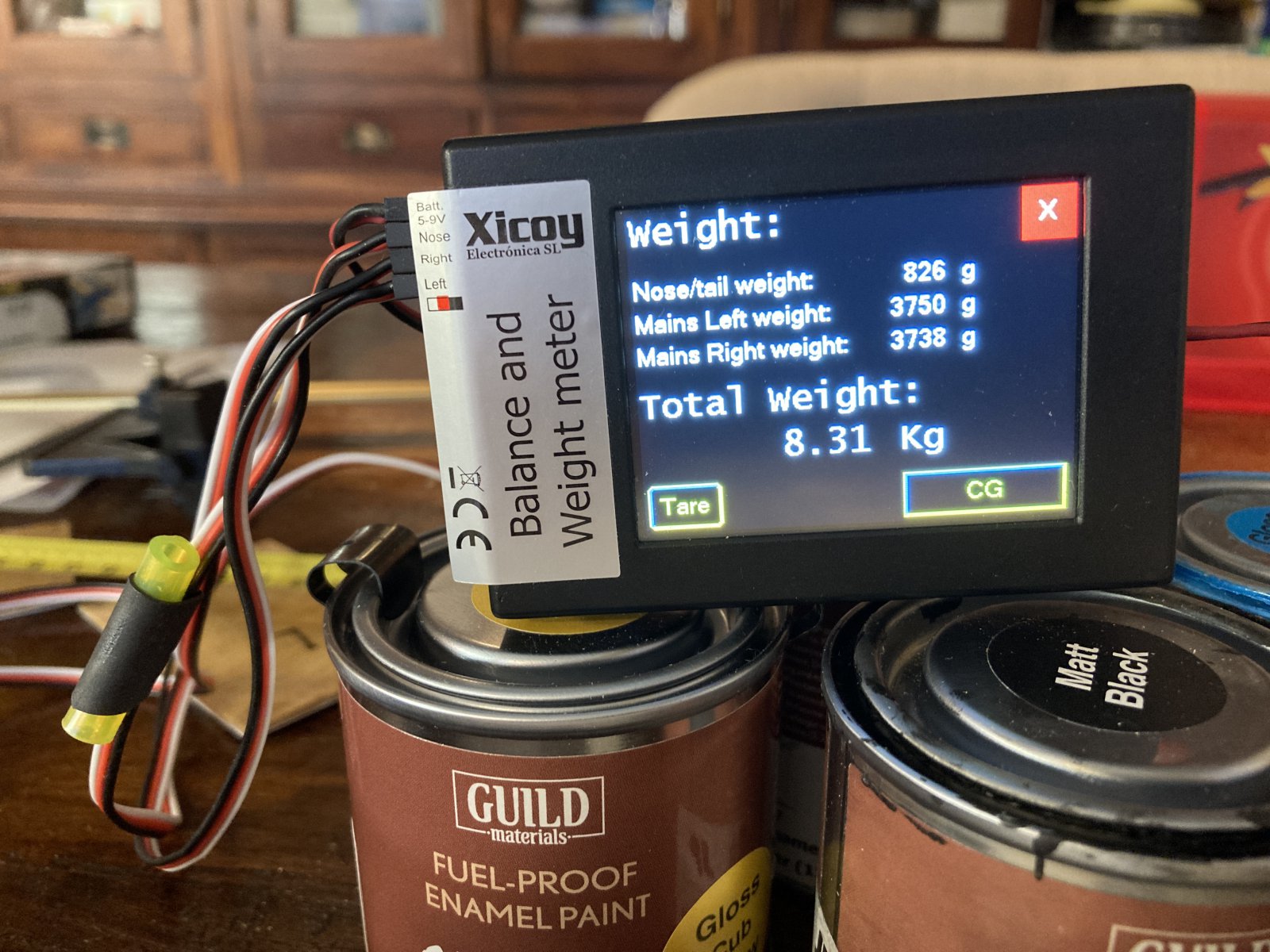

    IMG_1263.JPG Staart iets de zwaar geworden in mijn enthousiasme denk ik . Het totaal gewicht is redelijk binnen de perken gebleven maar aan e zware kant. Vliegt ze wel lekker op schaal denk ik.

    Zo nu eerst aan de vleugel verder , dus Berto , je hebt nog best wat tijd hoor :yes:

    Cnn en Berto vinden dit leuk.
  15. Berto

    Berto verslagschrijvers Forum veteraan

    Lid geworden:
    10 okt 2002
    Berichten:
    20.812
    Locatie:
    Zeewolde
    Pfew, gelukkig :rolleyes:
    Moet komende week wat materiaal bestellen voor het werk dus bestel dan ook meteen jouw kleurtje mee ;)

    Hans Rijkuiter vindt dit leuk.
  16. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715
    Tweede keer in dunne G4 voor de versterking van dit oude hout IMG_1285.JPG

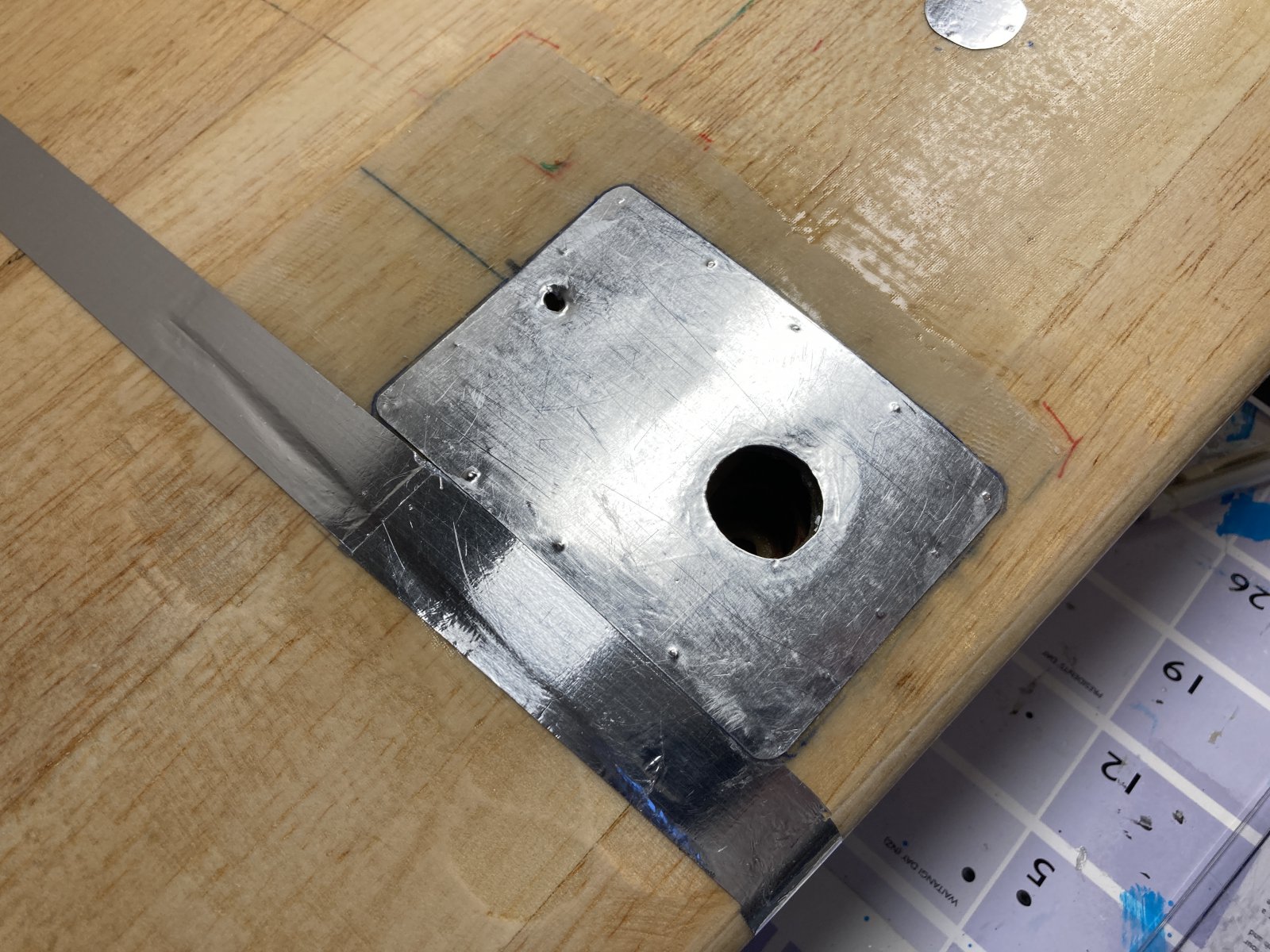

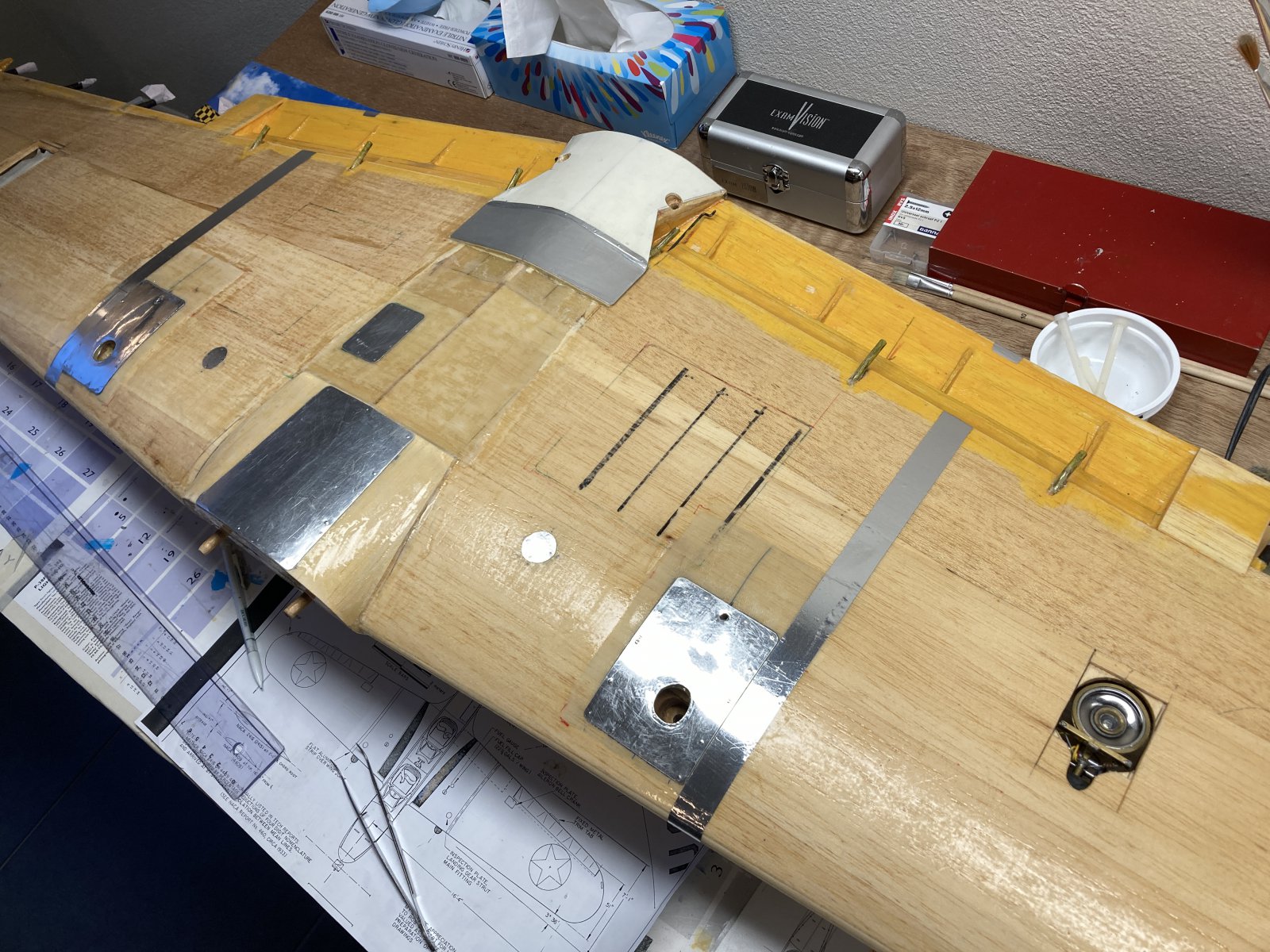

    En Alu decoratie IMG_1299.JPG IMG_1300.JPG IMG_1301.JPG IMG_1302.JPG

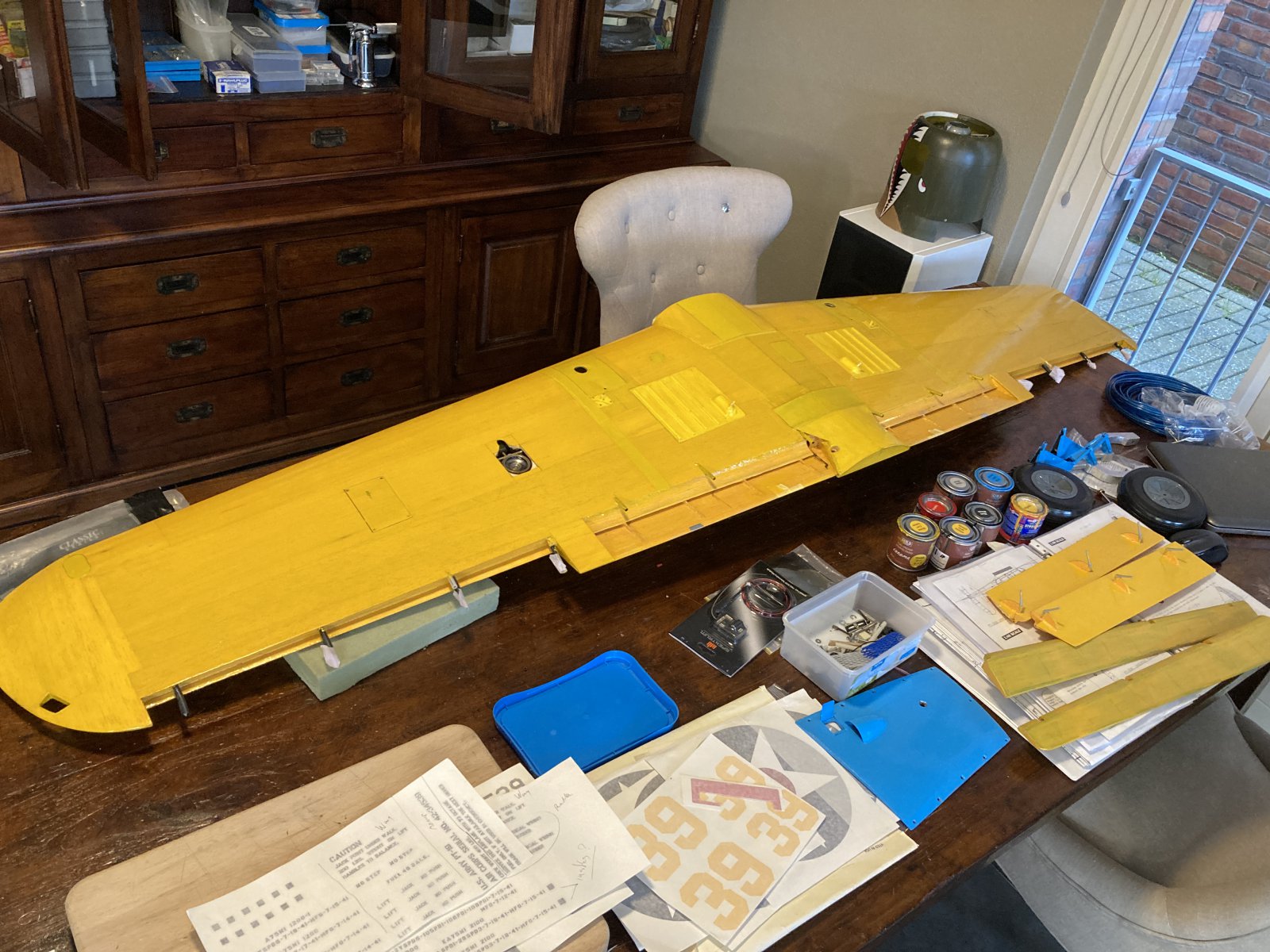

    Aan twee kanten met de kwast brandstof bestendige lak van Chroma Cup Yellow
    IMG_1311(1).JPG IMG_1316(1).JPG IMG_1312(1).JPG

    Is helaas wat transparant en toch ook nog wat pin holes hier en daar . Dus nog een keertje schuren denk ik en tweede laagje geel erop

    Berto en Helikapoter vinden dit leuk.
  17. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715
    geel.jpg Cub Yellow van Guild van Hobby in . Het licht blauw en mat zwart ook hiervan.

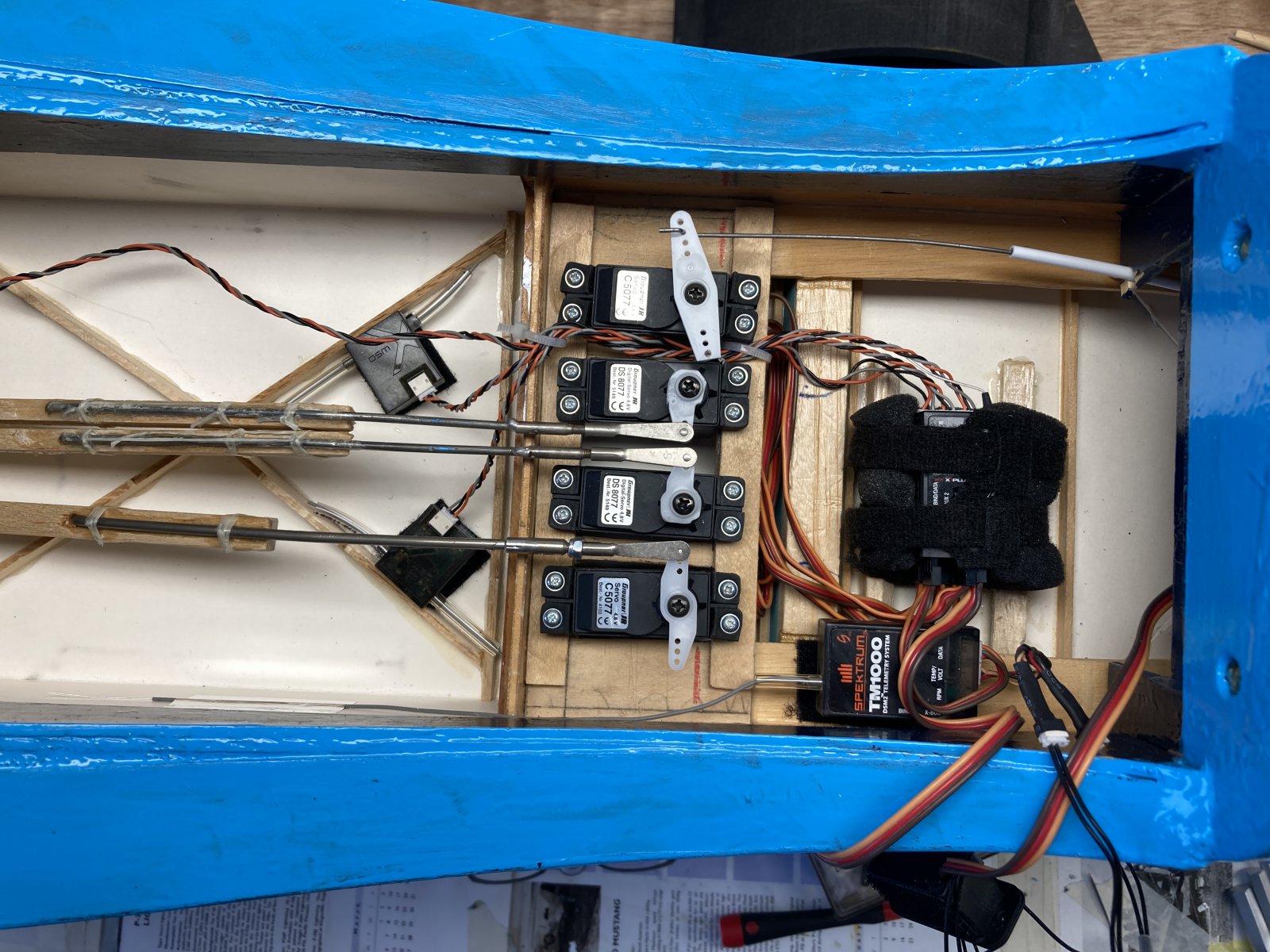

    Voor de temp van het blok een sensordraad van de Tm 1000 telemetrie om de cilinder kop heen gelegd

    IMG_1313(1).JPG IMG_1314(1).JPG

    Denk dat de eerst vluchten zonder de motor kappen gaan dan weet ik zeker dat de temperatuur niet te hoog op loopt .
    In theorie moet er voldoende koeling zijn over de cilinder en uitlaat spruitstuk maar dat zien we dan later op de thermometer

    Berto, Helikapoter en Cnn vinden dit leuk.
  18. Cnn

    Cnn

    Lid geworden:
    9 dec 2014
    Berichten:
    2.529
    Locatie:
    Emmen

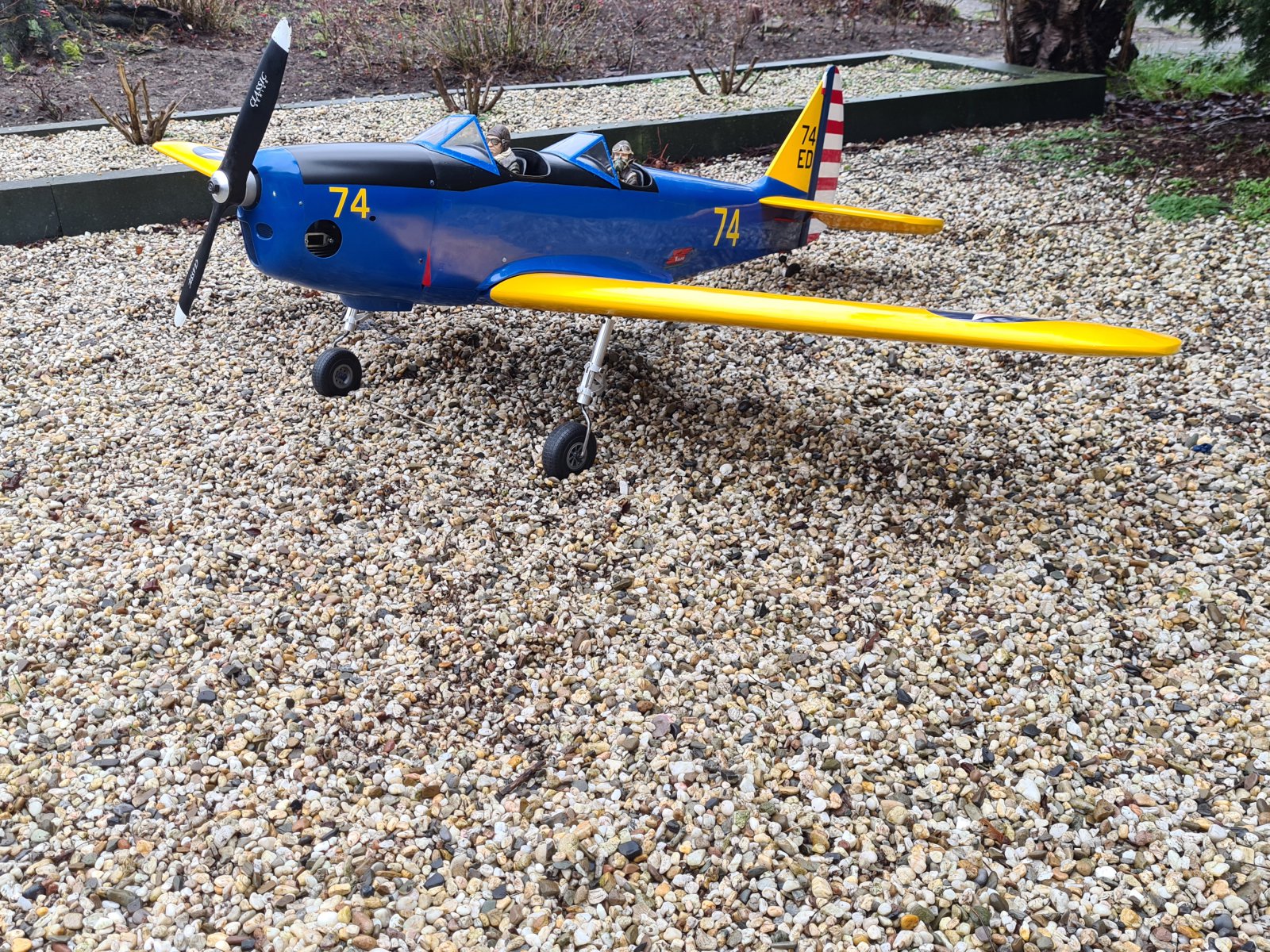

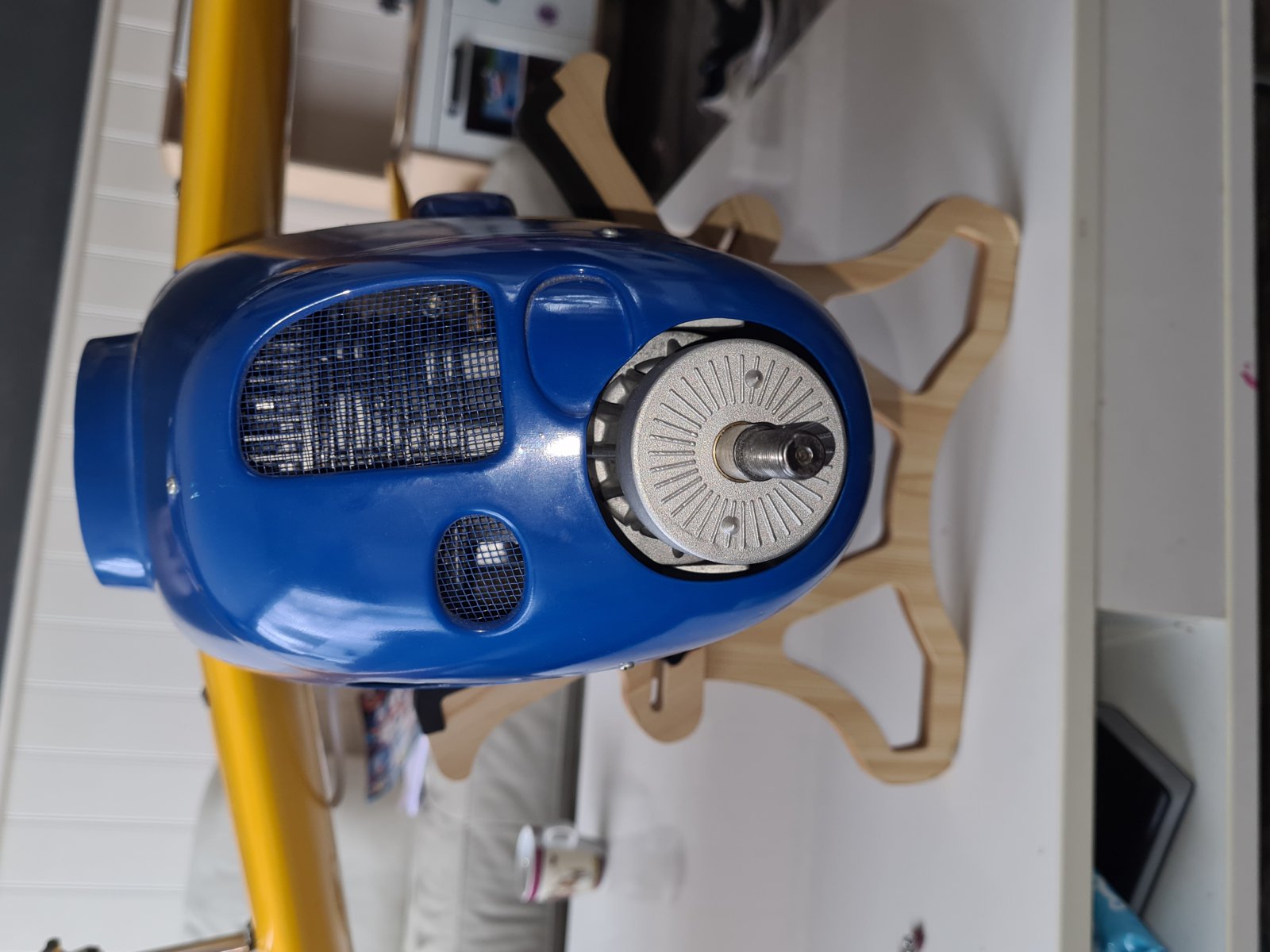

    Zo was mijn motorkapje.
    20210128_125426.jpg 20210128_151736.jpg 20210128_151805.jpg

    tjarko, HansH, Hans Rijkuiter en 2 anderen vinden dit leuk.
  19. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715
    Is deze van Pilot van OK Models ? Ziet er netjes uit Hoe vloog tie, zo te zien koeling voldoende de inlaat lijkt wel wat groter

  20. Hans Rijkuiter

    Hans Rijkuiter

    Lid geworden:
    16 mrt 2013
    Berichten:
    715
    @Cris zie nu je mailtje dat ie van jou dus die van OK models is :stout::D
