Bouwverslag Pult voor zenders

kelte

kelte

Ik was al een tijdje van plan om een zenderpult te maken. :p

Nu gaat t ook werkelijk van start.
Ben van plan om elke stap te fotograferen en een beschrijving toe te voegen zodat meerdere mensen er misschien gebruik van kunnen maken.

Ik weet dat er al een paar verslagen hier op het mbf staan, maar bij vele zijn de afbeeldingen al verwijderd en dan heb je eigenlijk maar weinig informatie.

Ik heb toch nu toe dit bij de bouwmarkt gehaald:
- 1 meter bij 26 cm plaat triplex van 6 mm dik
- 1 meter aluminium buis met een diameter van 1 cm.
- 12 ringetjes

Totale kosten zijn €4,30 :cool:
Welke schroeven ik zal gebruiken moet ik nog even bekijken.

Hiervan zou ik de complete pult moeten kunnen maken.

Als ik alle onderdelen heb gemaakt, wil ik het triplex beplakken met carbonfolie om hem een mooi uiterlijk te geven.

Tot nu het ontwerp met potlood op het triplex getekend en binnenkort met een handzaag/ elektrische figuurzaag uitzagen.


Fotos volgen! ;)

Even een update met fotos:

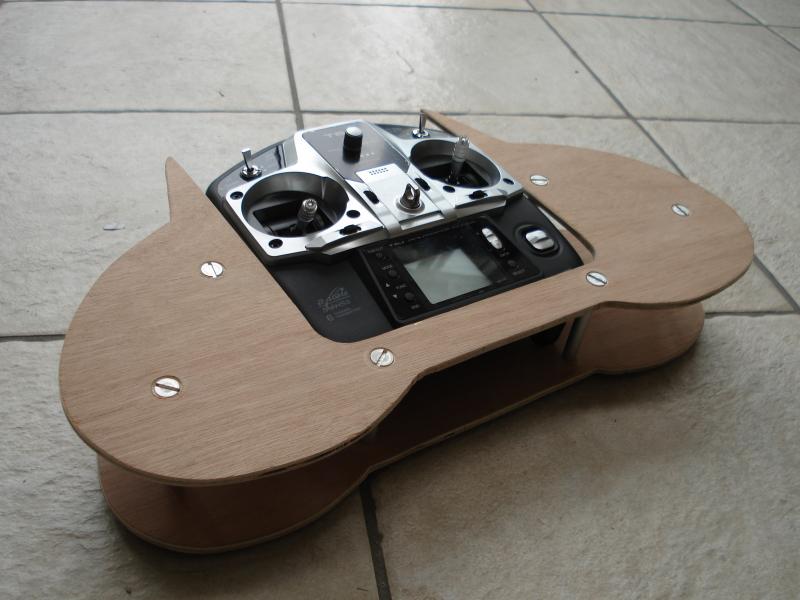

Zo moet de pult er uiteindelijk uit komen te zien.
full


Eerst 2 stukken papier aan elkaar geplakt en dubbelgevouwen. Dan weet je zeker dat de 2 helften symmetrisch zijn.
full


Dit ook bij de bovenkant gedaan.
full

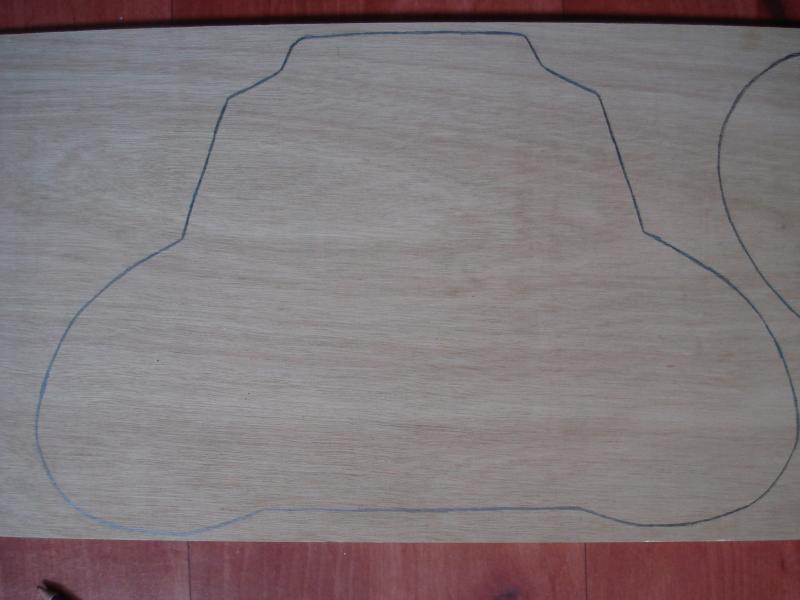

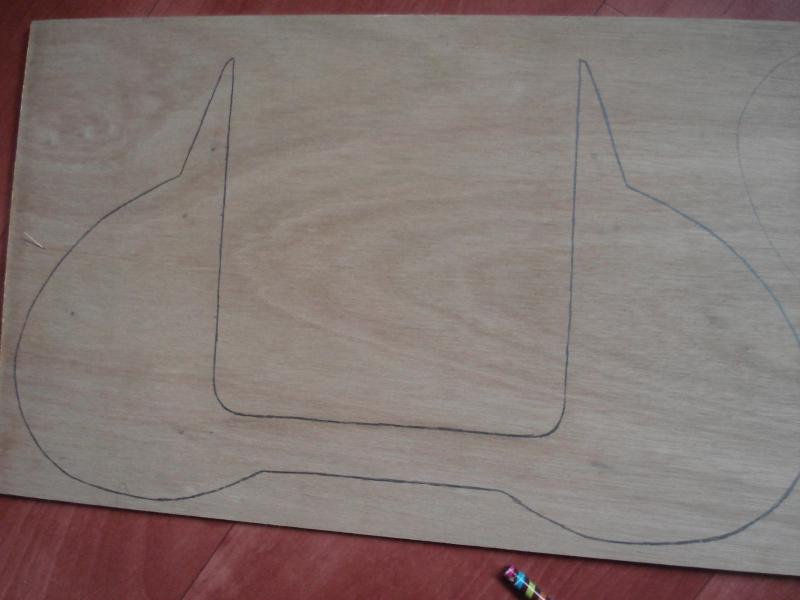

Hierna op de triplexplaat het ontwerp getekend.
full
full
full


Ik weet nog niet of ik een dubbele bovenplaat gebruik om de schroeven weg te werken, maar wel alvast deze getekend.
full


Dat is wat ik tot nu toe heb. Meer fotos volgen komende week met een update.

Laatst bewerkt door een moderator:
Update: ;)

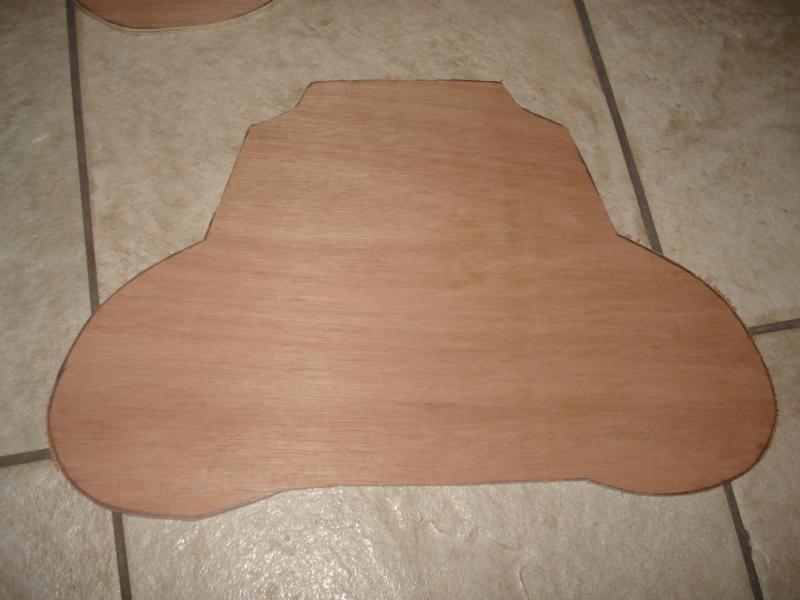

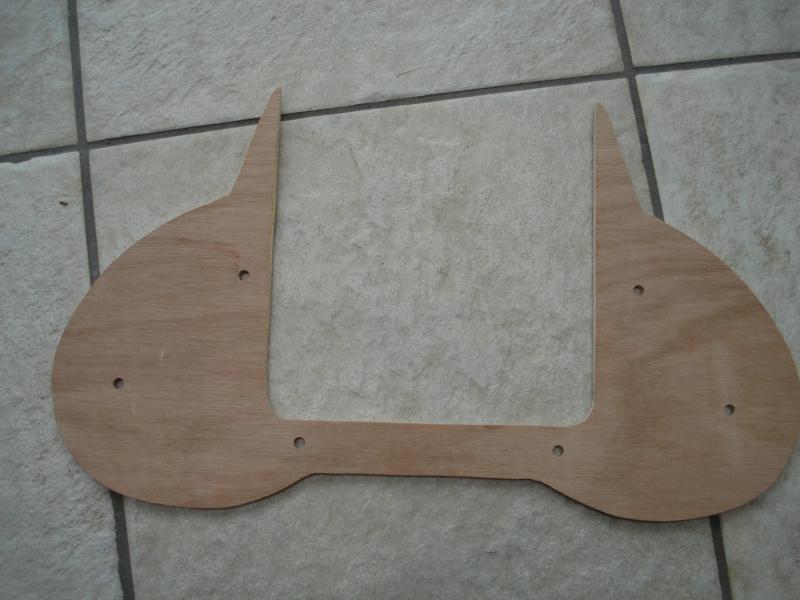

Mn vader en ik hebben vanmiddag met de decoupeerzaag de stukken uitgezaagd.

Ziet er heel netjes uit! (al zeg ik t zelf :))

full
full

Moeten nog wel even geschuurd worden! ;)

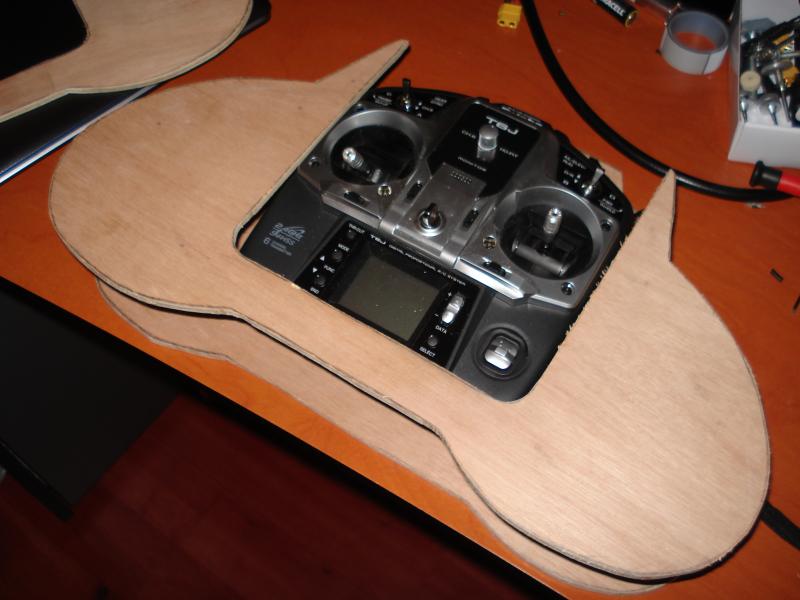

Ik moet nog even op een proefstukje bekijken of verzonken schroeven gaat werken. Dan wil ik misschien er een extra plaat overheen doen om de schroeven goed weg te werken.

Voor de rest op maat de spacers binnenkort afzagen.
En dan zou t al op een mooie pult moeten lijken! :D


Alle tips zijn welkom!

Laatst bewerkt door een moderator:

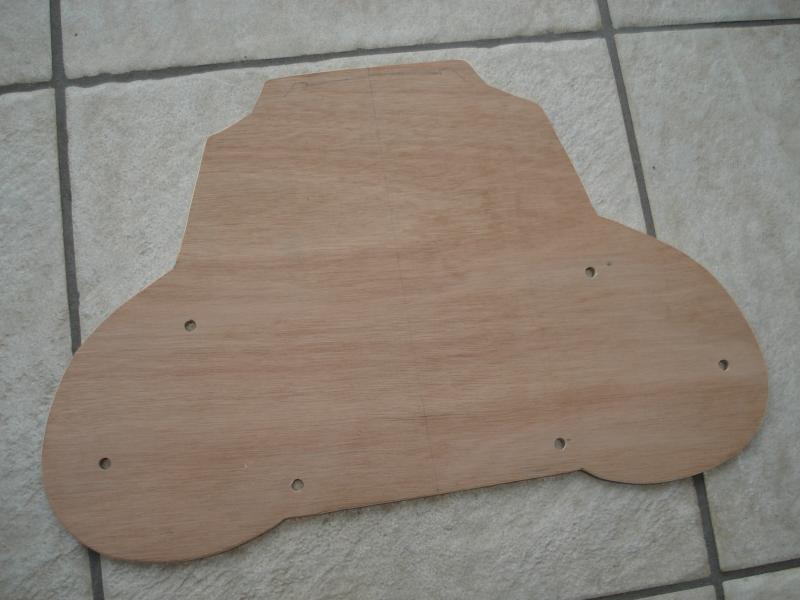

Vandaag de stukken geschuurd en de afstandhouders afgezaagd.

full


full

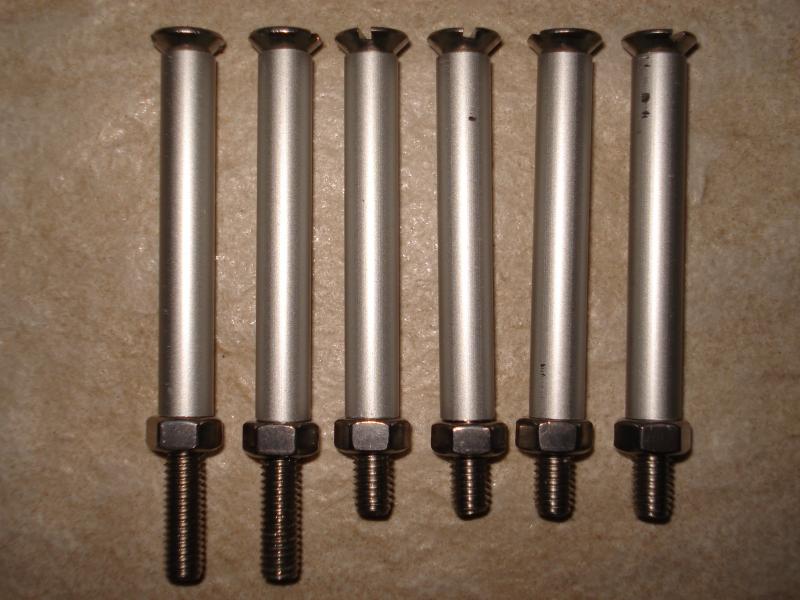

Bij de bouwmarkt net even moeren en bouten gehaald. De schroefen ga ik verzinken zodat die mooi zijn weggewerkt.
De 1e en 2e schroeven zijn bewust langer zodat ik misschien er een houder voor een fpv scherm aan kan zetten. ;)
full

Laatst bewerkt door een moderator:
Ziet er goed uit. Ik heb wel een vraag: die schakelaar rechtsboven op je zender kan je daar nu nog bij?
Ik heb een t8j en daar zitten er nog wat meer op dus denk dat ik er last van zou hebben.
(niet dat ik ze allemaal gebruik maar toevallig die op de hoeken wel.)

Nee, had ik ook al gezien. Denk dat ik de punten er nog af haal. Dan heb je er geen last van en kun je er gewoon bij. Is denk ik ook wat steviger.

Ik zet m eerst zo in elkaar en zal dan even kijken wat handiger is. ;)

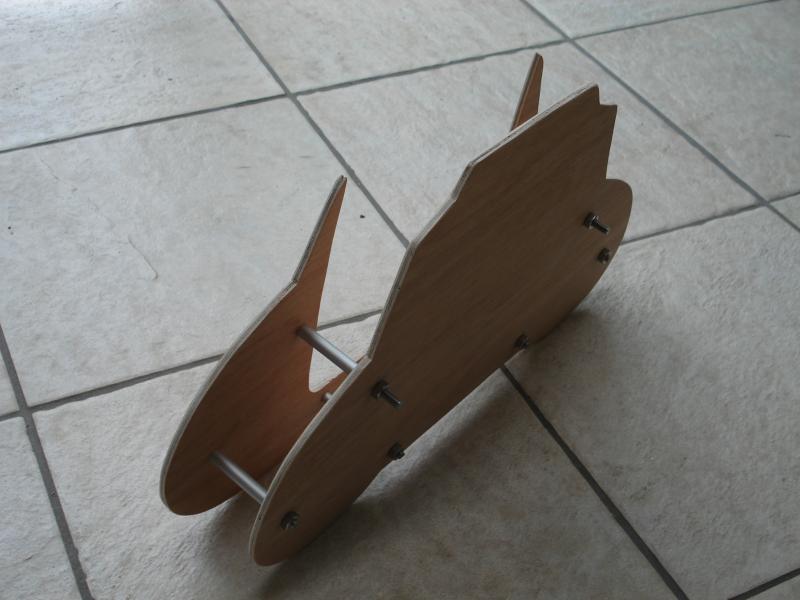

Af!! :)

Net de gaten geboord.
full
full
full

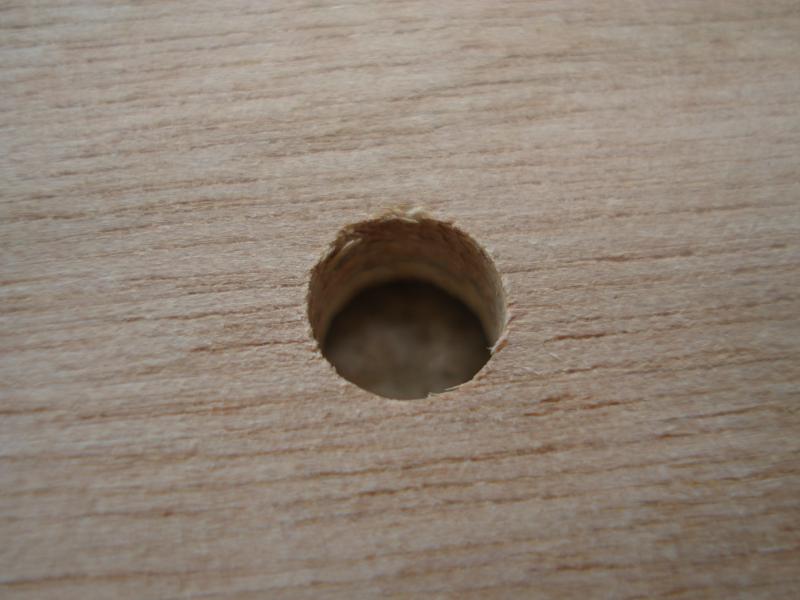

Daarna de gaten verzonken:
full


Met de bout erin ziet t er zo uit:
full

Gaten worden nog dicht geplamuurd.

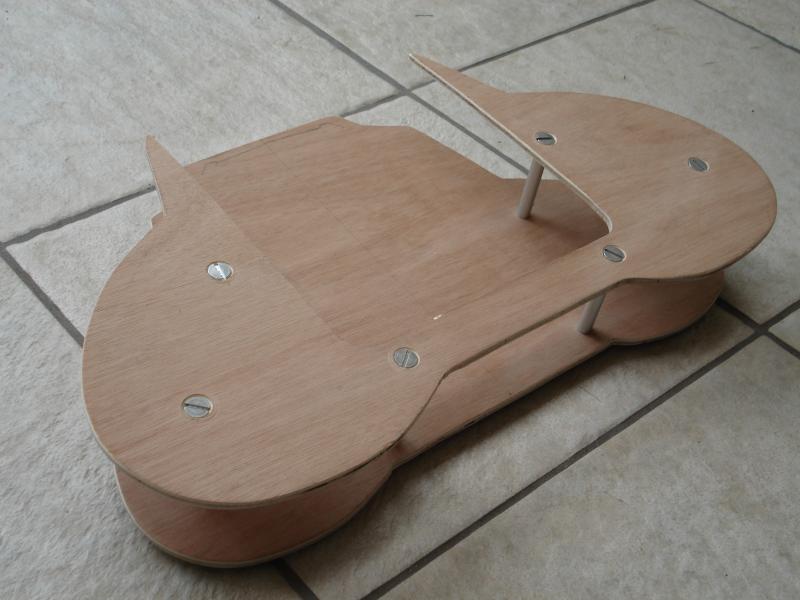

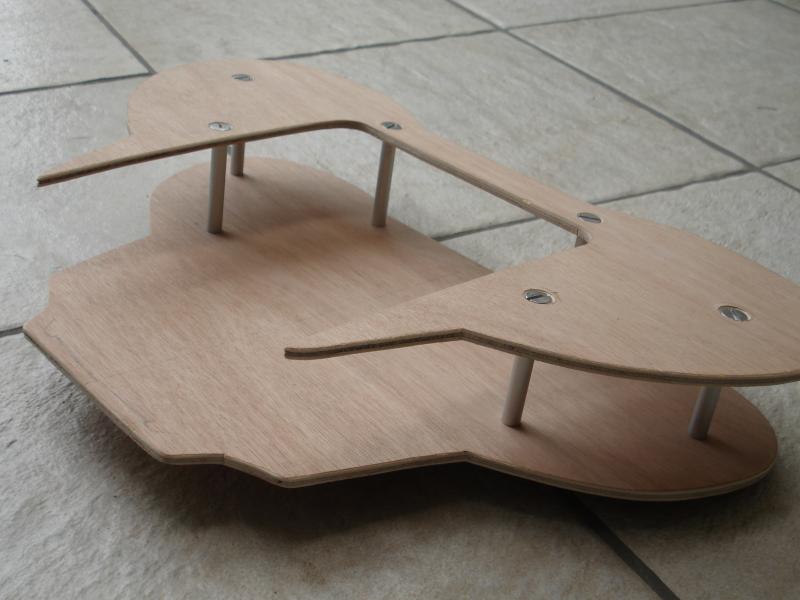

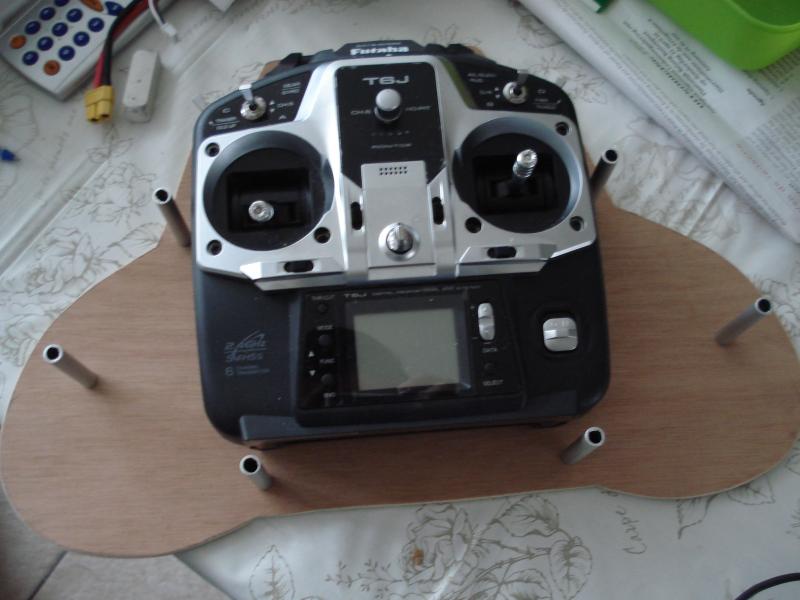

Met de aluminium buizen en moeren erop is hij zo goed als klaar:
full
full
full

full


De punten gaan er toch nog wel af.
Ik houd jullie op de hoogte verder ;)

Laatst bewerkt door een moderator:
Allereerst ziet er goed uit. Ik heb wel een vraagje:

waar komen de bevestigingspunten voor de draagband? Of gebruik je gewoon het oog op de zender?

Als ik hem aan t oog doe, is het zwaartepunt meer achter dan voor. Daardoor hangt de top naar boven. Ik wil er misschien nog een fpv scherm op hangen. Dan zal dit meer in evenwicht zijn.

Als ik dit niet ga doen, zal ik een aluminium buisje omboigen met gaten op verschillende afstanden. Dan kun je zelf het evenwicht bepalen.

Bij meer vragen, stel ze gerust ;)

Zoals @Dennist al had gezien, gebruik ik niet het oog van de zender meer.
Ik heb via dit forum een harnas/kruisband gekregen.

Daarom zal ik 2 alu draagarmen maken.

Ik heb een vraagje. Omdat ik nu een harnas/kruisband heb, wil ik een aluminium balancer maken. hiervoor moet je de aluminium buizen gaan verbuigen.

Alleen die buis zal breken als ik hem verbuig. Hoe moet ik dit gaan doen?

mvg

Volstoppen met schelpenzand of zout. Als je de boel dan ook nog een beetje warm stookt, gaat het buigen bijna vanzelf.

Ik heb m volgestop met zout. Werkte goed!
Heb m nu mooi gebogen in 2 gelijke hoeken.

Bedankt Micropuller voor de tip! ;)
