Railing maken

[Peter58]

Hallo mannen,
Ik moet railingen gaan maken, maar dat mislukt steeds. Ik moet in een 2 mm pijpje 1 mm gaatjes boren voor de staanders. Hoe goed ik ook mn best doe met een zeer kort boortje in de vreesmachine, hij draait zich van de pijp weg.
Centeren is geen doen, zijn hier nog andere trucs voor?
Grt peter.



[Ebro de Wit]

Een stukje hoek profiel met gaatje er op leggen voor de centrering.

Groetjes Ebro



[Stoompomp]

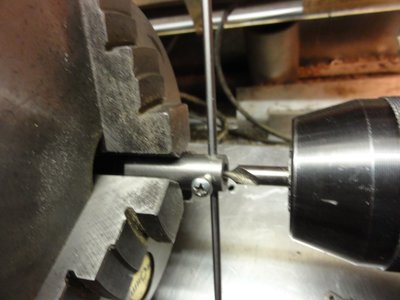

Wat denk je hiervan, een oplossing uit Duitsland.

Niet in de freesbank, maar in een hulpstuk in de draaibank.
Je relingstaanders zijn zo klein, dat deze niet tegen het bed stoten,
Alleen naast dit hulpstuk een paar meethouders maken voor het bepalen van de plaats van de boorgaten.
Henk



[Peter58]

Idd het werkt, echter is het zeeeeeer lastig om de gaatjes in lijn te houden. Buisje verdraait snel met verschuiven
Grt peter.



[Stoompomp]

Idd het werkt, echter is het zeeeeeer lastig om de gaatjes in lijn te houden. Buisje verdraait snel met verschuiven

Het ging mij om het idee om eenvoudig in rondmetaal gaten te boren.
Dat de het moeilijk is om de gaten in lijn te houden had ik verwacht.
Gisteren pas na versturen bedacht, een houder met aan de onderkant een V-groef van 90°, deze staat altijd in lijn met de lengte onafhankelijk van de diameter van de houder.
In deze houder zet je b.v. 2 pennen ø1mm met de afstand tussen de doorvoeren van de leuning.
Voorgestelde werkvolgorde:
- je boort het onderste gat in de staander.
- maak de klemschroef los, plaats het hulpstuk op het deel in de drieklauw,
- Relingsteun verstellen en met de ø1mm pen uitlijnen en vastzetten,
- Het eerder geboorde gat zit nu precies in lijn met het nieuwe nog te boren gat.

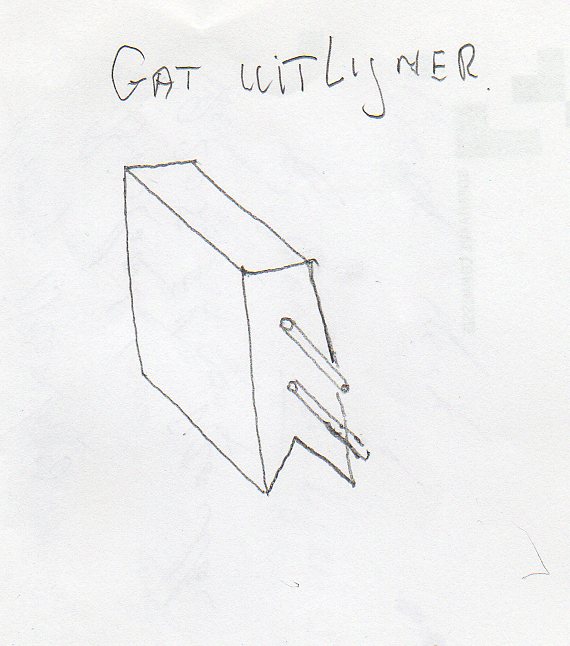

Onderstaand mijn voorstel, grove handschets.

Bedenk wel, dat de pennen ø1mm uitneembaar moeten zijn, in verband met het boren van het derde en volgende gaten.
Voor ieder gat in de relingsteun moet er een pen zijn, om zowel de plaats van het gat en de richting te controleren.
Indien goed gemaakt, dan heb je een mal, die je kan gebruiken om in serie de relingsteunen te maken.
Succes.



[Peter58]

Het gaat om 1 enkele 2mm pijp waar 1mm gaatjes in moeten.
Ik doe het nu zo, na het eerste gaatje soldeer ik er een pen van 1 mm in. Die kan ik uitzichten met de 1mm centreerboor.
Ik doe dit op mijn vreestafel, daar ik geen boor heb op mn center suport.

Grt peter.



[Peter58]

Maar wat een rampwerk is dat die railingen maken, uren solderen eindelijk alles netjes recht.
Dan moet het gebogen worden in de vorm van een dek, alles breekt bij het buigen trekt scheef en ziet er niet uit
Grt peter.



[Stoompomp]

Ik doe dit op mijn vreestafel, daar ik geen boor heb op mn center suport.

Maak niets uit.
Bedenk, dat je aan een kant van de houder een arm soldeer, met de gaten op de juiste afstand in de reling.
Je maakt de geboorde buis los, verschuif deze en door de pen van ø1mm kan je het eerder geboorde gat fixeren, zelfs op de juiste plaats en het volgende gat boren.
Het leuke is, dat je door de arm met de gaten, altijd de gaten in lijn zijn en ook, dat de onderlinge afstand klopt.
Zelfs, als je de houder met de arm met de gaten verdraaid in de klem zet, blijf je altijd de gaten boren in het midden op de juiste onderlinge afstand.



[Stoompomp]

Dan moet het gebogen worden in de vorm van een dek, alles breekt bij het buigen trekt scheef en ziet er niet uit

Dat komt omdat je standaard harde messing draad gebruikt.
Indien uitgegloeid, dan is deze draad vele malen zachter.
Verhitten tot kleur donkerrood.
Succes.



[Peter58]

Dit is dus de 4e keer dat ik de railingen probeer te maken, alle mislukken. Ziet er echt niet uit.

Ik stop er mee, dan maar geen railing op mn boot
Grt peter



[Stoompomp]

zie onder



[Stoompomp]

Dit is dus de 4e keer dat ik de railingen probeer te maken, alle mislukken. Ziet er echt niet uit.

Sorry, maar dit is echt een voorbeeld van : "begint voordat je bezint". Het spreekwoord is andersom.
Maak nu eerst alle relingen, 100% gelijk, zeker op de plaatsen met de bochten.
Boor de staanders messingbuis ø 2mm met een boor van 1,1mm, of misschien ø1,2mm. Door deze overmaat, kan de bocht door de staander schuiven.
Nu dien je wel een andere stift te gebruiken in de arm op de boormal.
Indien het je lukt, dan krijg je echt een stijf geheel.
Jij weet niet hoe vaak ik onderdelen in mijn stoomsleepboot heb moeten lossolderen en na correctie weer solderen.



[Ebro de Wit]

Dat komt omdat je standaard harde messing draad gebruikt.
Indien uitgegloeid, dan is deze draad vele malen zachter.
Verhitten tot kleur donkerrood.
Succes.

Dit voorstel zal helpen.
Zelf doe ik dit al uit voorzorg.
Je zit ook wel precies in de hoek met je boring, is dit wel origineel ook zo?
lijkt mij namelijk niet handig, volgens mij zitten de staanders altijd voor of na de hoek!

Groetjes Ebro



[Peter58]

Ik wacht nog ff voor ik daar weer aan begin, ben het nu wat zat.
Toch dank voor de sugesties en hulp
Grt peter.



[Ebro de Wit]

Wat denk je hiervan, een oplossing uit Duitsland.

Bekijk bijlage 378988
Niet in de freesbank, maar in een hulpstuk in de draaibank.
Je relingstaanders zijn zo klein, dat deze niet tegen het bed stoten,
Alleen naast dit hulpstuk een paar meethouders maken voor het bepalen van de plaats van de boorgaten.
Henk

Vind het een mooi hulpstuk.
Als je nu het gat 1mm maakt kan je een gewone boor gebruiken.

Groetjes Ebro
