Rasant pijlvleugel

Discussie in 'Pylonracen & speedmodels' gestart door defik, 18 sep 2021.

  1. defik

    defik

    Lid geworden:
    8 dec 2007
    Berichten:
    115
    Locatie:
    Almkerk (noord brabant)
    Is er iemand of weet er iemand waar ik aan een pijlvleugeltje voor een Rasant kan komen?

    Of beter nog een tekening? Weet dat ze er voornamelijk in schuim zijn maar hou ook zeker van het bouwen.

    Indien je een tekening weet van een ander redelijk snel (en klein) model is dit ook altijd het vermelden waard.

  2. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Als je het profiel weet kan je toch makkelijk zelf een vleugeltje tekenen?
    Volgens mij heeft de standaard Rasant gewoon een rechte vleugel.
    De Speed had een een gepijlde voorlijst.
    Wat vliegeigenschappen maakt dat niet veel uit.

    Ik heb wel wat cad bestanden voor je gevonden.
    Je moet alleen de extensie txt veranderen naar dxf
    Want het forum accepteert geen dxf



    GJ


    Bijgevoegde bestanden:

    Laatst bewerkt: 3 okt 2021
    defik vindt dit leuk.
  3. beemstra

    beemstra PH-SAM

    Lid geworden:
    15 sep 2011
    Berichten:
    1.529
    Locatie:
    VLAARDINGEN
    tekening staat gewoon op outerzone.
    3 verschillende vleugelvormen,ook de pijlvleugel..

    Hans Rijkuiter vindt dit leuk.
  4. defik

    defik

    Lid geworden:
    8 dec 2007
    Berichten:
    115
    Locatie:
    Almkerk (noord brabant)
    Ik heb via outerzone inderdaad de normale versie gebouwd en zo licht mogelijk uitgevoerd. De tekening van de pijlvleugel is echter niet te vinden, althans niet als klassieke ribben tekening waarbij je zelf alles moet uitzagen.

  5. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Piepschuim vleugeltje snijden een optie?
    Makkelijkste en goedkoopste manier.

    GJ

  6. beemstra

    beemstra PH-SAM

    Lid geworden:
    15 sep 2011
    Berichten:
    1.529
    Locatie:
    VLAARDINGEN
    Pijlvleugel is een tf uitvoering.
    Heeft een styropor vleugeltje..
    Redelijk dun,en slank...lastig sterk genoeg tr maken met ribben...

  7. defik

    defik

    Lid geworden:
    8 dec 2007
    Berichten:
    115
    Locatie:
    Almkerk (noord brabant)
    Daar hoor ik inderdaad ook weleens over, geen idee echter hoe daaraan te komen.

  8. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Ik kan er wel 1 voor je snijden.
    Maar dan moet ie ook nog beplankt worden met balsa.

    GJ

  9. defik

    defik

    Lid geworden:
    8 dec 2007
    Berichten:
    115
    Locatie:
    Almkerk (noord brabant)
    Dan moet ik eerst even kijken hoe ze dat doen met de roeren, achterlijst e.d.

    Niet dat ik straks 12uur verder ben met alleen een vleugeltje klaarmaken

  10. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Ik moet alleen weten wat het profiel is, de maten heb ik wel ergens.
    Heel misschien, als je niet heel veel haast hebt, kan ik wel een complete vleugel voor je maken, incl beplanking en scharnieren.
    Alleen heb ik net pas hout besteld en verwacht dat over een week of 2.
    En ik weet niet hoe jouw vleugel op de romp zit, normaal was dat met elastieken.
    Maar als er bouten doorheen zitten moet daar wel een versteviging geplaatst worden.
    De vleugel kan ik wel ergens rond den Bosch bij iemand afgooien dat je hem daar oppakt.

    Edit:

    Ik heb de gegevens gevonden.
    Aan de wortel een NACA2412 en aan de tip een NACA0015.


    En als je zelf wilt bouwen.
    Ik heb de vleugel gevonden in houtbouw en omgezet naar een .pdf.
    Je kan die bij de kopieshop op A0 laten printen.
    Als bijlage toegevoegd onderaan de pagina.

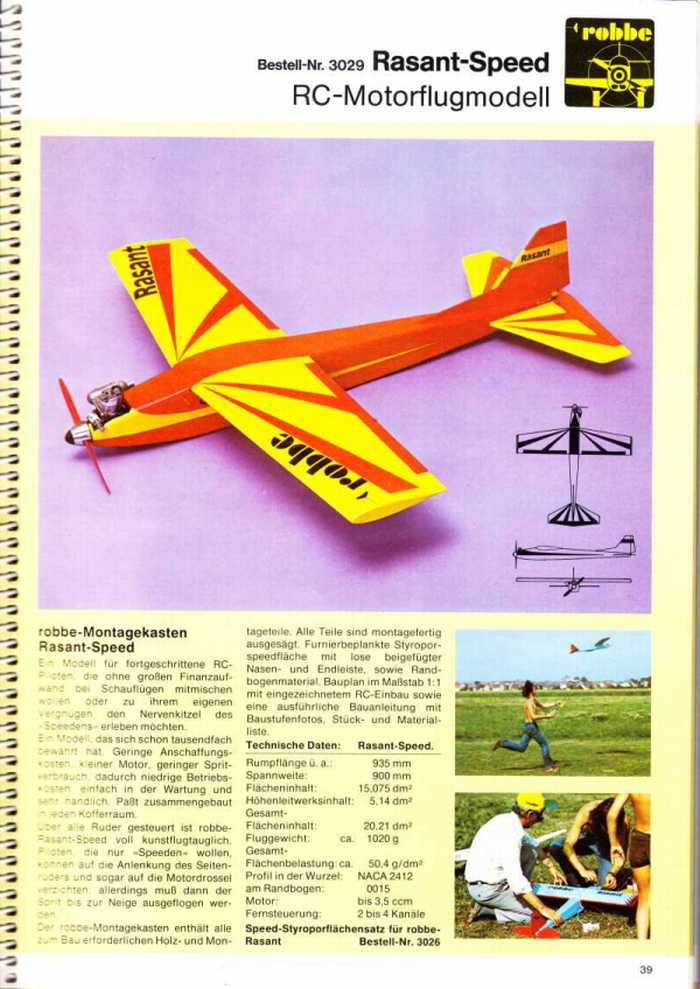

    Hier een deel uit de catalogus van Robbe.
    Robbe Katalog 1977 Rasant Speed.jpg

    GJ


    Bijgevoegde bestanden:

    • drw.pdf
      Bestandsgrootte:
      74,5 KB
      Weergaven:
      141
    Laatst bewerkt: 21 jan 2022
  11. defik

    defik

    Lid geworden:
    8 dec 2007
    Berichten:
    115
    Locatie:
    Almkerk (noord brabant)
    Wow dat is wel heel vriendelijk zeg. Volledig zelfbouw is voor mij altijd perfect.

    Ik ga er eens naar kijken.

    Voor wat betreft de vleugel montage, deze heb ik idd zelf aangepast en deze staat nu met 2 dowels en breekbouten vast

  12. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    OK, dus je hebt eigenlijk alleen een vleugel nodig waar al ailerons inzitten, daar kan je dan zelf de duvels en gaten in boren.
    Wat is de koorde in het midden, dus hoe diep is jouw vleugel?
    Ik zou eventueel de spanwijdte iets kunnen vergroten tot 1 meter.

    GJ

  13. defik

    defik

    Lid geworden:
    8 dec 2007
    Berichten:
    115
    Locatie:
    Almkerk (noord brabant)
    Ik ga niets hebben aan een schuim vleugel denk ik. ben er te onbekend mee en het lijkt me lastig te fixen bij een eventuele crash.

    Ik zal gaan proberen of ik de vleugel kan maken middels de malletjes uit de tekening
