Recht boren

Draad snijden

Ben langzaam begonnen met de spullen te verzamelen voor een te maken bandschuurmachine.
Ik had een stalen draadeind nodig van M20 om de rollen in de drieklauw te kunnen opspannen.
Was het stalen draadeind niet netjes aan de maat. (Zeker van de vrachtwagen gevallen?)
De moeren pasten niet.

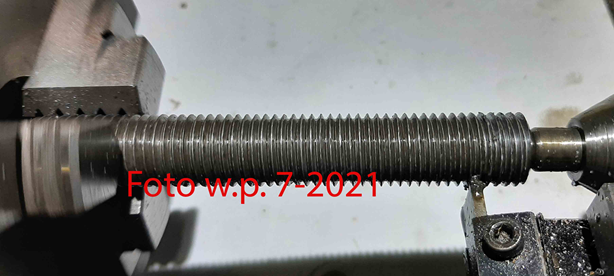

Draad nasnijden op de draaibank, M20x2,5mm.


© 2 foto's w.p. 7-2021

Nu was het zaak de draadgroef te volgen.

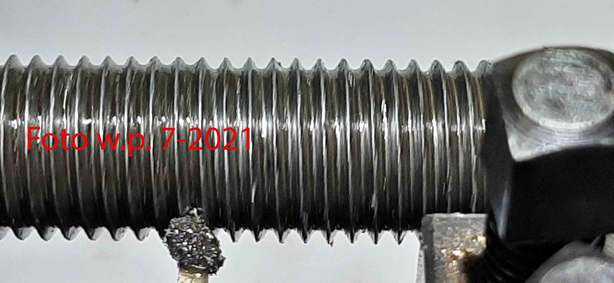

Resultaat M20x2,5mm schone draad.
Ik had nog een lengte RVS 316 draad liggen maar dat vond ik toch zonde.

Veel modelbouwplezier,
Willum



Draaiwerk

Het opschonen van een wiel.
Dit is een achterwiel van een paletwagen.
Het loopvlak was sterk vervuilt met ingedrukte rommel.
Wielke opgespannen op het stukje draadeind M20.
En afdraaien. Nog drie te gaan. Fluitje van een cent.


© foto w.p. 7-2021

Het oppervlak moet voor antislip niet glad zijn. Dat is gelukt.
De lagers heb ik gelijk uitgeperst en vernieuwd.


En dit alles voor een te maken bandschuurmachine.
Reden waarom een bandschuurmachine zelf te maken,
Alles is er, zelfs de schuurbanden.


Ik ben een hergebruiker.
Veel modelbouwplezier,
Willum



Gasbranders

Nu heb ik binnenkort een brander te maken voor een pottenbakker.
Het moet een propaanbrander worden voor een "Raku oven".
De brander moet helder blauw en oranje kunnen branden.
Om dit te berijken moet de luchttoevoer geregeld kunnen worden.
Vandaag kwam ik een brander tegen die al bijna goed was.


© foto w.p. 7-2021

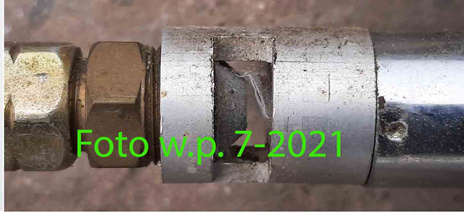

Hier mis ik alleen de luchtschuif over het open lucht kanaal.
Het idee is om de inlaat conisch te maken en de sproeier neus ook conisch.
Draai je de sproeier naar binnen wordt de lucht toevoer geknepen.
Dus een reducerende oranje vlam.
En eigenlijk heeft deze brander het al. Je kunt de sproeier in en uitschroeven.
Na het bepalen van de juiste stand is deze geplakt.


© foto w.p. 7-2021

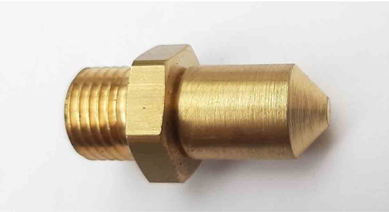

Ik denk dat ik de sproeier op deze manier zoals op de foto boven ga maken.
De gladde schacht krijgt dan nog schroefdraad voor de verstelling.

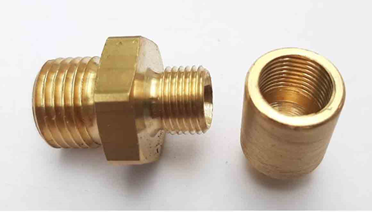

Deze sproeier bestaat uit twee delen, een verloop nippel 1/4 x1/8 bsp.
De sproeier is een kap geworden.


© foto w.p. 7-2021

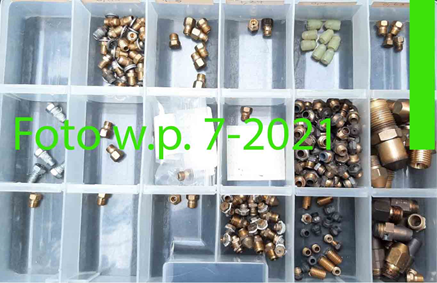

Alsof ik nog geen sproeiers/begrenzers genoeg heb, toch weer een passende maken.
Vaak heb ik uit deze voorraad sproeiers de bruikbare schroefdraad gezocht en het gat dichtgesoldeerd.
Na het dichtsolderen een nieuw exact gat geboort.

Veel modelbouwplezier,
Willum



Hendig menneke die Willum.
Mooi om te zien !!!
Ik hou ervan...



Hendig menneke die Willum.
Mooi om te zien !!!
Ik hou ervan...

Da's mooi Ruud,
dat vind ik echt leuk.
Dank je.

En alle andere mensen,
dank voor de aandacht.

Dat was weer een kleine greep uit de dagelijkse dingen.

Veel modelbouwplezier,
Willum



Hergebruik staat bij mij ook hoog in het vaandel.
Derving van de kosten is een niet te onderschatten punt.
En met dit draadje van je heb ik al veel tips kunnen proberen om de kosten nog verder te drukken.
Niet alleen de kosten tellen, maar ook het zelf doen.
Ik hoop dat je nog lang jou tips door wil geven hier.

Grt John



Hergebruik

Ik lees jouw reactie als compliment John.
Ik zeg dank je wel.

Ja,
hergebruik is heel zeker een goede zaak.

Ik lees ook vaker oude berichten van mede forumleden.
Ik kan alleen maar zeggen dat er hier veel goede bijdragen staan.
Ik probeer (net als weer anderen) een steentje bij te dragen.

Zolang het kan,
zolang het mag,
zolang blijf ik schrijven.

Veel modelbouwplezier,
Willum



Waterschade

Ik was bij een schroothandelaar in de regio.
Zij hadden de eerste total-loss verklaarde auto's binnen voor de sloop.
Afgehandeld door de verzekering.
Hoogwater.

Sund,
Opgegeven

Een mooie kleine Fiat cabrio stond erbij.
Dit was dan ook de oudste.
Deze cabrio was voor een dag helemaal kopje onder geweest.
Auto was dicht, en toch alles zat vol modder binnen.

Had ik plek gehad?
Ik had hem gekocht.
Leuke auto.

Wat een ramp.
Wat een treurnis.
Wat een verlies.

En dan de betroffen mensen?

Willum



Afsteekbeitel houder

Deze week aardig wat gebruik gemaakt van smalle snijplaten.
En draad gesneden, en groeven gestoken en afgestoken.
Die snijplaten heb ik in veel dikte maten.
Het wisselen wilde ik voorkomen door nog een houder te maken.

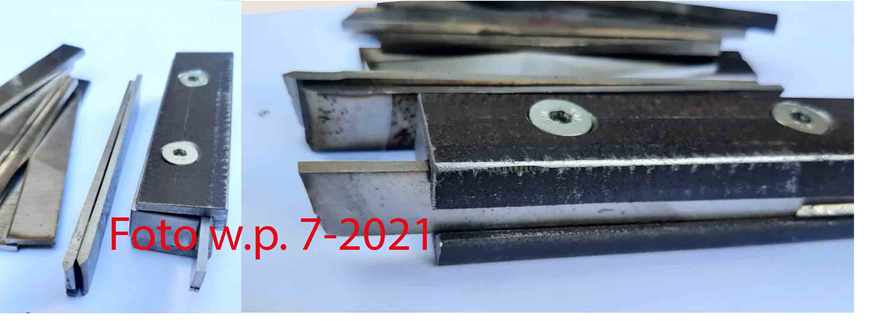

Uit drie delen opgebouwde houder van restmetalen en vier schroeven houden alles bij elkaar.


© foto w.p. 7-2021

En gewoon leuk om te maken.
Veel modelbouwplezier,
Willum



Wie kent dit hulpstuk? Benaming en eventueel waar te koop.



Wie kent dit hulpstuk?

Even geen idee.
Help...
Waar gebruik je dit hulpstuk voor Johannes?

Willum

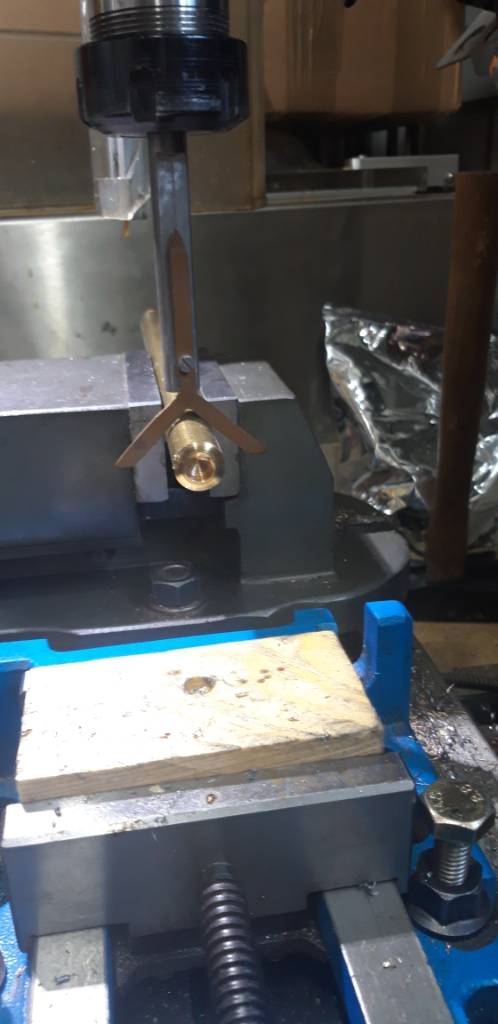

Dat is een centerzoeker.
Als je in rond materiaal wil boren.

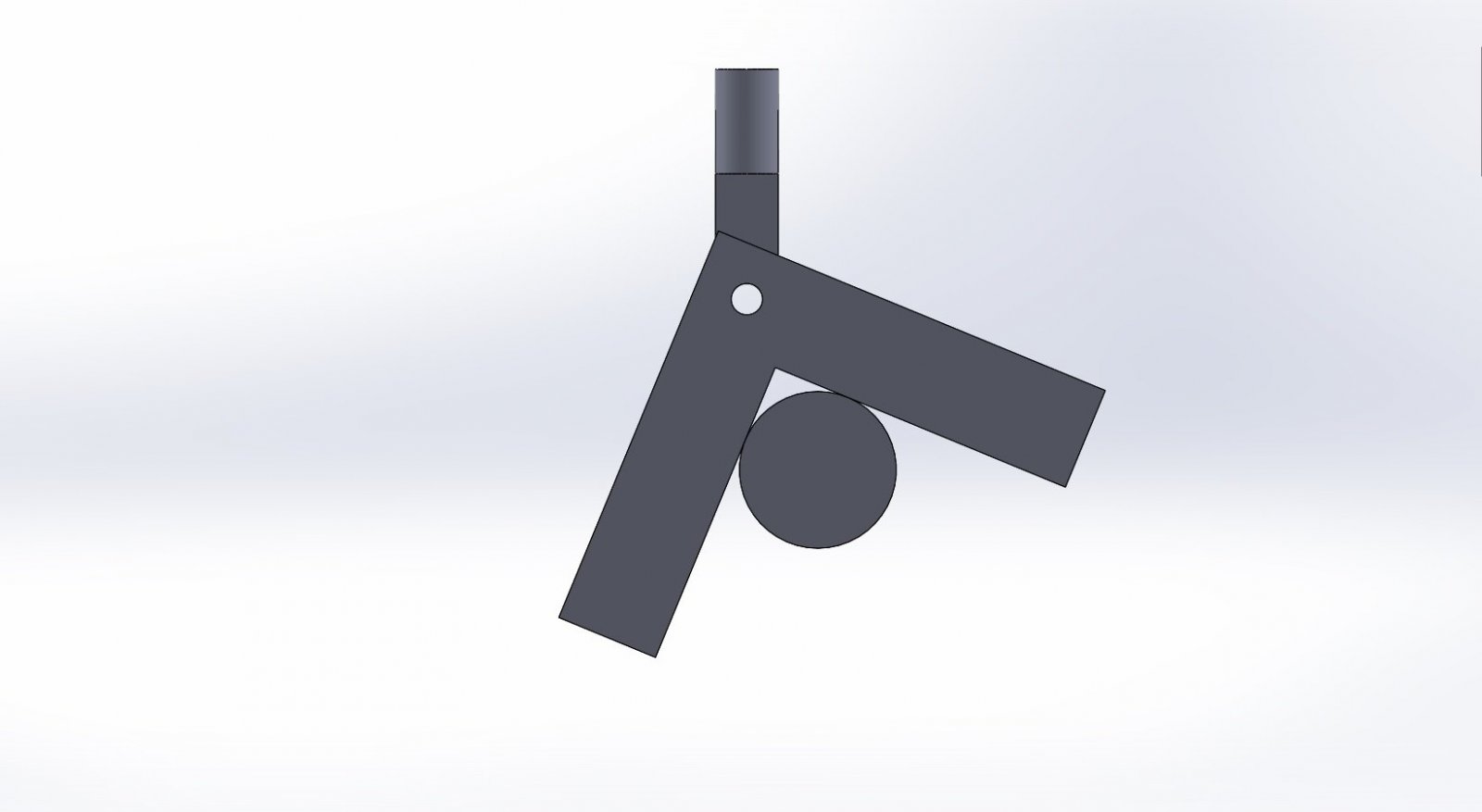

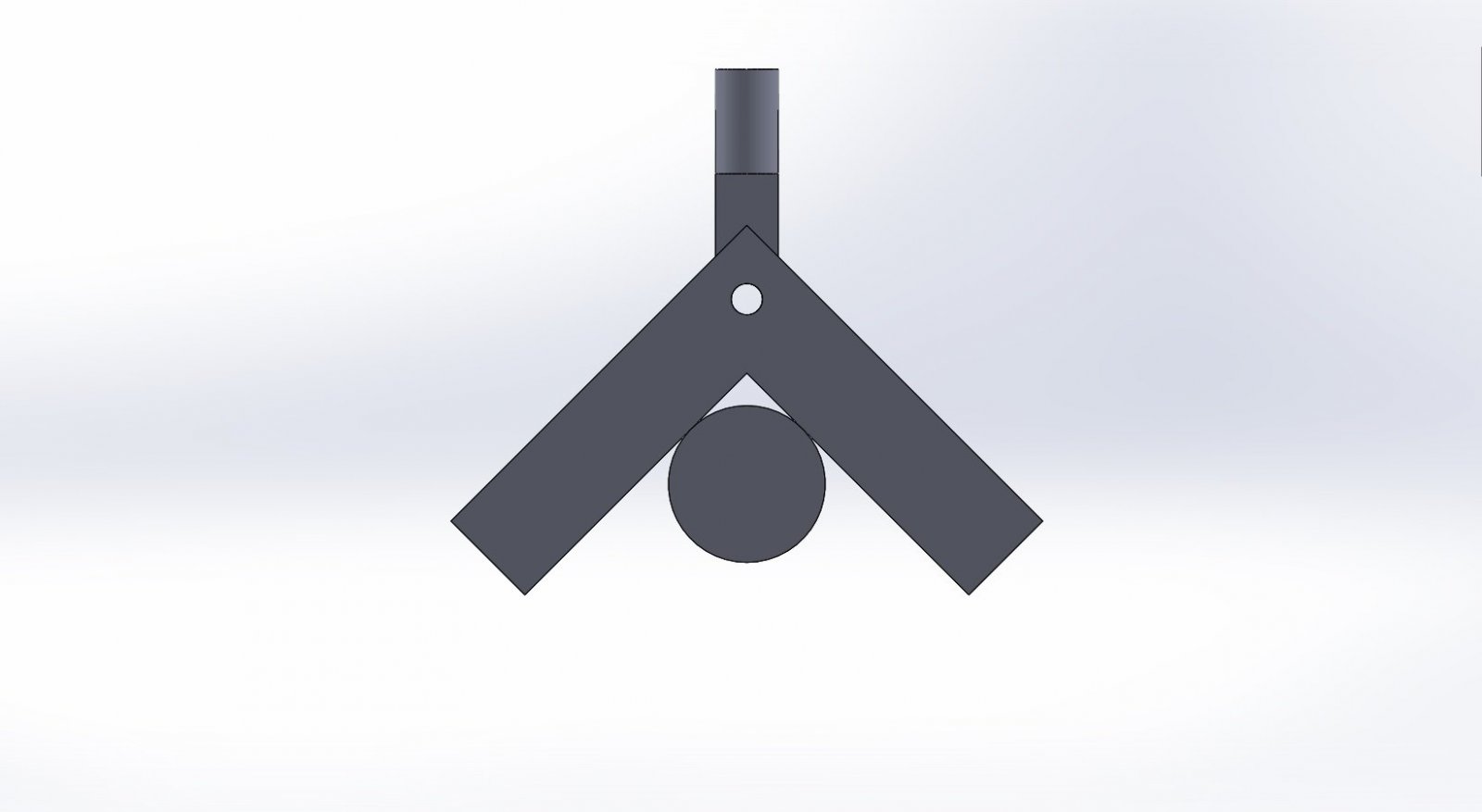

Ik heb er wel een tekening van



Komt uit dit uiterst leerzame boekje



Sorry komt niet uit dit boekje.
Maar uit een ander.

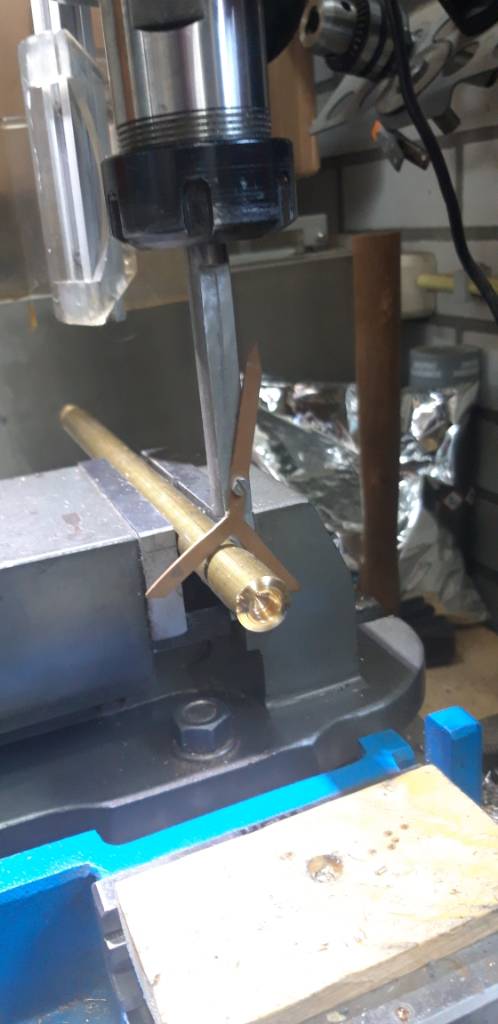

Maar ik heb wat foto's gemaakt ter verduidelijking.
Gr Norwin



Leuk en simpel ding.
Meer van die leuke dingen?

Willum



Is zoiets nauwkeurig ? Ik heb het ergens liggen en een paar keer gebruikt , maar voldoet toch niet helemaal aan mijn verwachtingen.
De tijd dat je nodig hebt om dit toestelletje te monteren en te demonteren is even lang als het gebruik van een draaiende afstandsmeter. En die is wel nauwkeurig.
Die heeft dan nog het voordeel dat je niet enkel in het midden van de as staat , maar je kan er ook de plaats mee bepalen waar b.v.b. het gat zou moeten komen ten opzichte van de rand .



Ik vind een kantentaster prettiger en nauwkeuriger werken.
Het was een van mijn eerste werkstukken.



Kantentaster , zjust , ik kon op de naam niet komen.



paulimot - Ihr Spezialist für Maschinen & Werkzeuge
https://www.paulimot.de


Gereedschappen

Veel modelbouwplezier
Willum

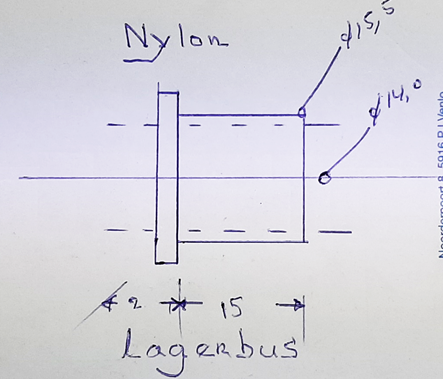

POM lagerbusje draaien


© foto w.p. 8-2021

Voor de uitbreiding van een hydrauliek ventielblok waren onderdelen besteld.
Een van de twee kunststoffen lagerbusjes was niet geleverd.
Alles was in gereedheid voor de aanpassing.

Busje draaien. Pom en Nylon is er genoeg.
Omdat de wanddikte van de bus 0,75 mm zou worden is eerst het asgat geboort.

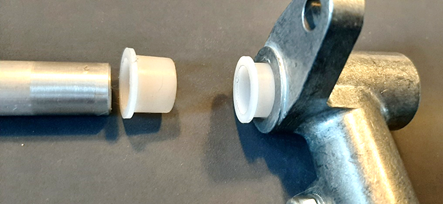

Na het boren van het asgat een aluminium steunhuls (links) in de boring gestoken.
Toen aan de maat (0,75mm wanddikte) afgedraaid.
Door het plaatsen van de steunhuls is de wanddikte ook exact geworden zoals het moest.
Het ventielblok werkt naar tevredenheid.

Veel modelbouwplezier,
Willum
