    Dit anker van een startmotor lag in een bak voor met dynamos en startmotoren.
    Daar was al wat regen overheen gegaan.
    Dit anker viel op omdat dit het enige was in de grote bak.

    Wel een leuk voorbeeld. Zover afdraaien had ik nog niet gezien.
    Die wikkelingen die zijn zo grof dat de zelden stuk gaan.
    Verder is mooi te zien hoe de wikkelingen in de rand van de collector gedrukt zijn.

    Willum

    Potter en R Groen vinden dit leuk.
  2. Paul Siemons

    Paul Siemons

    Lid geworden:
    16 sep 2002
    Berichten:
    1.050
    Locatie:
    Wommelgem, Antwerpen, Belgie
    Willum ik heb zo mijn twijfels?
    In een vorig leven heb ik in een Bosch diagnosecentrum gewerkt
    en de hoofdtaak was daar het herstellen van startmotoren, dynamo's
    en alternatoren.
    Afgaande op de foto zou ik durven stellen dat, de aantasting veroorzaakt door
    een vochtige omgeving daar gelaten, er aan die collector weinig of niks verkeerd
    is op te merken ?
    Dat de collector ogenschijnlijk diep is afgedraaid is eigen aan ankers voor startmotoren
    dat is gedaan om genoeg plaats te hebben om de twee dikke uiteinden van de anker
    wikkelingen in te kunnen klemmen. Een anker van een dynamo heeft veel dunnere
    bedrading en daar is een "grote opstaande kraag " dan ook niet zo nodig.

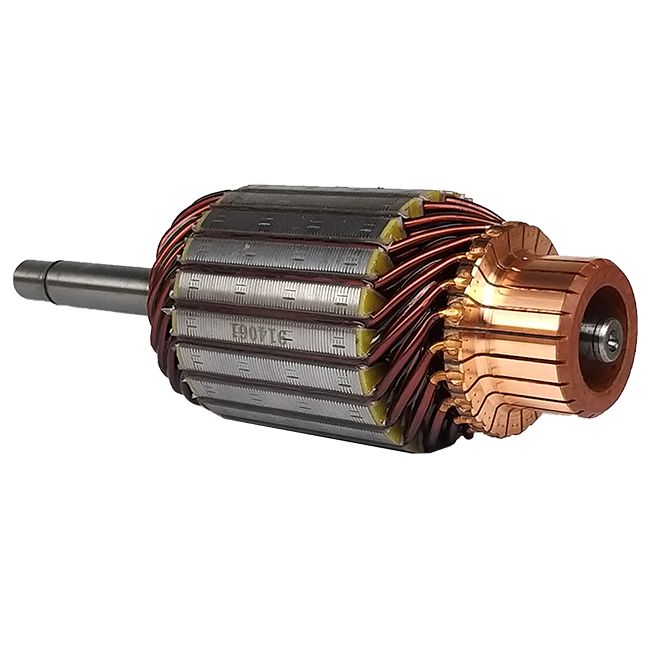

    Kijk even naar een fabrieksnieuw anker op de foto hoe diep die collector
    bewerkt is. [​IMG]

    Potter en willum vinden dit leuk.
  3. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.548
    Locatie:
    noord-limburg
    Mijn werkelijke verbazing is eigenlijk dat de collector zo ver afgedraaid is.
    Die verbazing blijft ook na jouw uitleg, dank je Paul.
    Daar blijft weinig materiaal over tot op de isolatie van de as.
    Constructie van de koperplaatjes met het pertinax is dan wel oerdegelijk.

    Dan zou het misschien ook mogelijk zijn om de collector van een dynamo ver af te draaien?

    Willum

    Potter vindt dit leuk.
  4. Paul Siemons

    Paul Siemons

    Lid geworden:
    16 sep 2002
    Berichten:
    1.050
    Locatie:
    Wommelgem, Antwerpen, Belgie
    "Ver afgedraaid...."
    Kijk eens even op volgende foto, dat is quasi een identiek anker, "factory fresh" ook diep uitgedraaid.
    Ik zou er zelfs geld willen op verwedden dat , wat ik uit jouw foto kan opmaken, dat dat anker geen draaibank heeft
    gezien nadat het uit de fabriek is gekomen.
    [​IMG]

    Potter en willum vinden dit leuk.
  5. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.548
    Locatie:
    noord-limburg
    Mijn verbazing blijft.

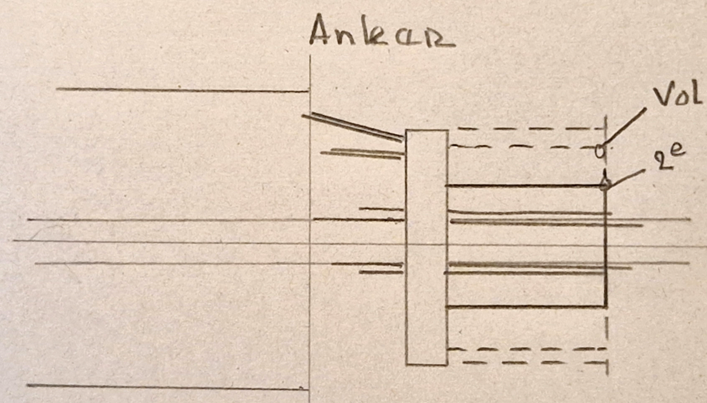

    Ik neem aan dat de collector vol opgebouwd word.
    En na montage 2e op de as op de juiste diameter afgedraaid word.
    In feite blijft van die klos koper niet echt veel meer over.
    En toch blijft de opbouw stevig genoeg voor een lang leven.
    Lijm en isolatie houden de zaak goed bij elkaar.

    Alles voor modelbouw,
    Willum

    Potter vindt dit leuk.
  6. Paul Siemons

    Paul Siemons

    Lid geworden:
    16 sep 2002
    Berichten:
    1.050
    Locatie:
    Wommelgem, Antwerpen, Belgie
    Collectors worden op de juiste maat aangeleverd bij de assemblagelijn
    waar ze op de ankeras geperst worden.
    Het enige van draaiwerk dat nog kan gebeuren is het effenen van de opstaande
    kraag (doorstekende draadeinden) nadat de draadeinden ingeperst (of soms nog
    gesoldeerd worden) zijn.
    Collectors zijn ook gewoon als reparatieonderdeel te verkrijgen voor eventuele
    herstellingen .
    [​IMG]

    Potter vindt dit leuk.
  7. JeroenDorr

    JeroenDorr

    Lid geworden:
    21 mei 2020
    Berichten:
    657
    Locatie:
    Spijk, West Betuwe
    Als een collector zo diepmwordt afgedraaid, krijg je dan geen problemen met de koolborstel? Hoe diepr afgedraaid, hoe groter de kans dat ze met meerdere lamellen contact gasn maken?

    Jeroen

    Potter vindt dit leuk.
  8. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.548
    Locatie:
    noord-limburg

    Potter vindt dit leuk.
  9. Paul Siemons

    Paul Siemons

    Lid geworden:
    16 sep 2002
    Berichten:
    1.050
    Locatie:
    Wommelgem, Antwerpen, Belgie
    Ik begrijp je niet goed Jeroen " zo diep afgedraaid..." ?
    De collector op de foto is fabrieksnieuw en daar is niks
    verder aan afgedraaid, die gaat zo op de ankeras.
    Wat betreft de koolborstels van een startmotor :
    als mijn geheugen me niet in de steek laat meen ik
    me te herinneren dat de borstels altijd breder waren
    dan een enkele lamel. Dat zou zo zijn om de
    vonkvorming zo minimaal mogelijk te houden ,
    een startmotor is uitgevoerd als seriemotor en
    daar gaan tijdens het starten hoge stromen
    door de wikkelingen .

    Potter vindt dit leuk.
  10. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.548
    Locatie:
    noord-limburg
    Enkele foto's
    upload_2024-2-12_12-56-59.png upload_2024-2-12_12-57-34.png

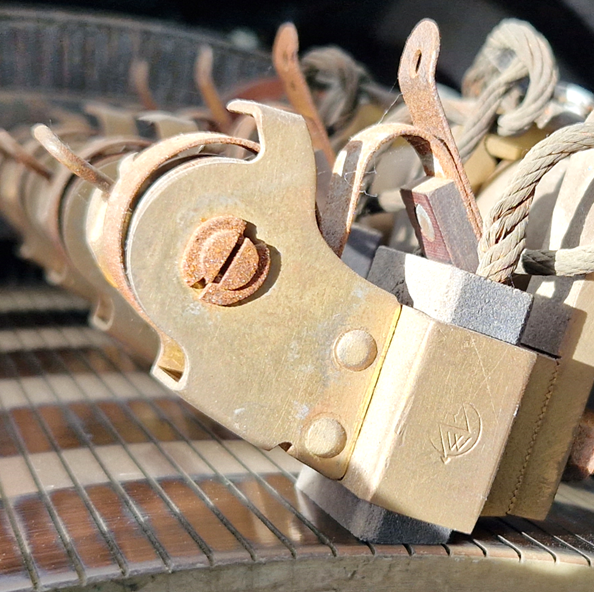

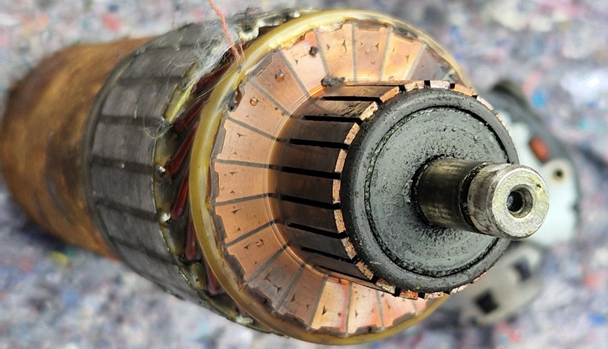

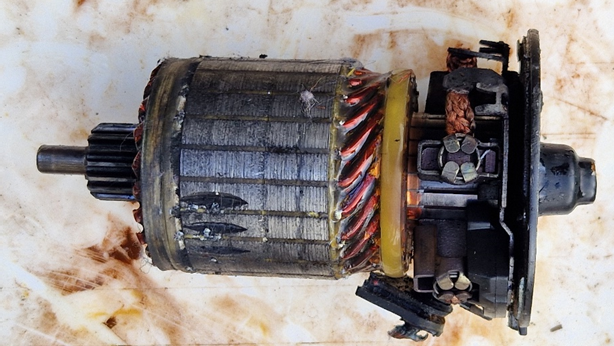

    Links. Wat een smeerboel, anker met koolborstels. Op de houder zitten vier stevige koolborstels. Rechts. Kopse kant aanzicht van het anker/collector.
    upload_2024-2-12_12-57-46.png upload_2024-2-12_12-57-57.png
    Links. Onder in het midden zie je hoe de koolborstel op een lamel van de collector treft. Rechts. Doorsnede van de collector. de collector is opgebouwd met lamellen/plaatjes. Lijmwerk.

    Alles voor modelbouw,
    Willum


    Bijgevoegde bestanden:

    JeroenDorr, Potter, ozy en 2 anderen vinden dit leuk.
  11. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.548
    Locatie:
    noord-limburg
    Ponsen
    upload_2024-2-18_10-19-9.png upload_2024-2-18_10-19-20.png

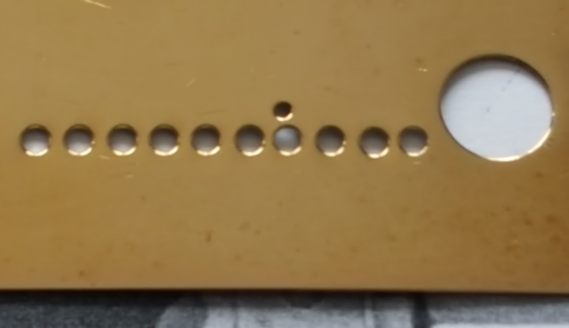

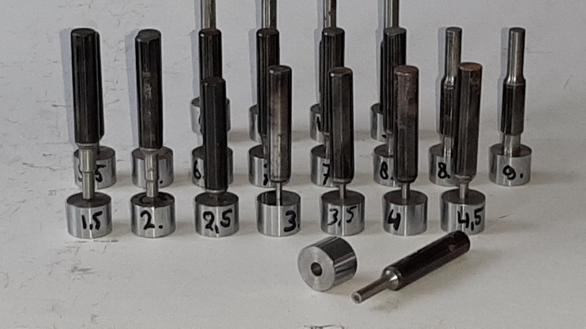

    Links de complete set. Rechts geponste gaten in een 0,5 mm rvs plaatje, het grote gat is 10 mm.
    upload_2024-2-18_10-19-34.png upload_2024-2-18_10-19-46.png

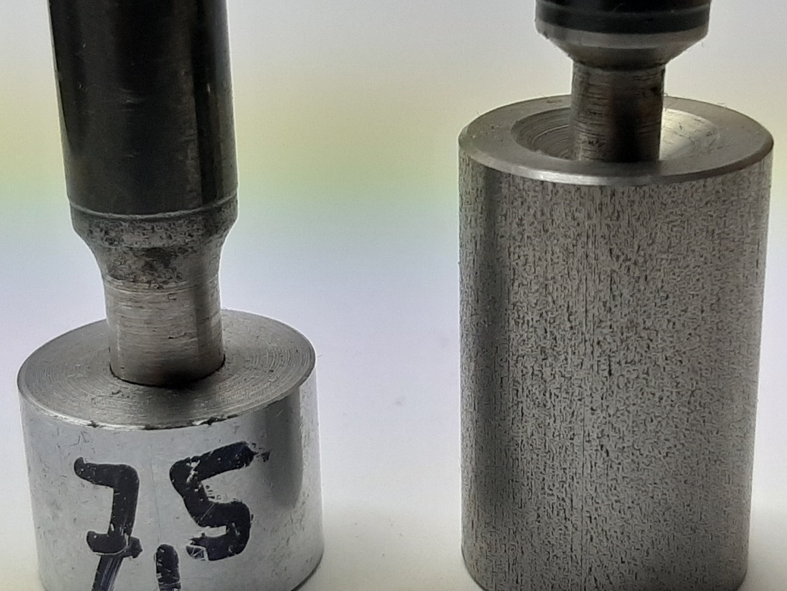

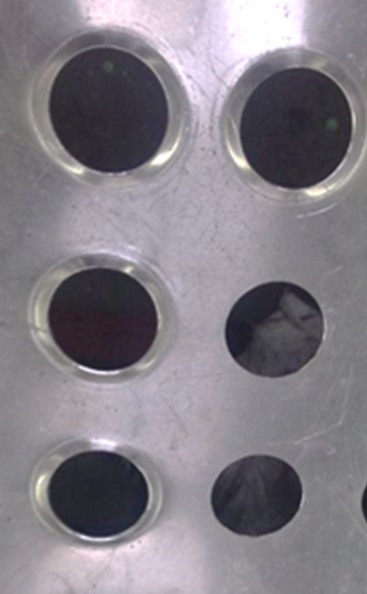

    Links pons set. Rechts op deze foto de dimpel set. Rechtse foto het resultaat.
    upload_2024-2-18_10-20-12.png upload_2024-2-18_10-20-32.png upload_2024-2-18_10-20-44.png

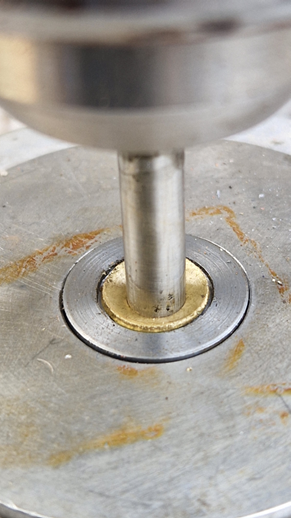

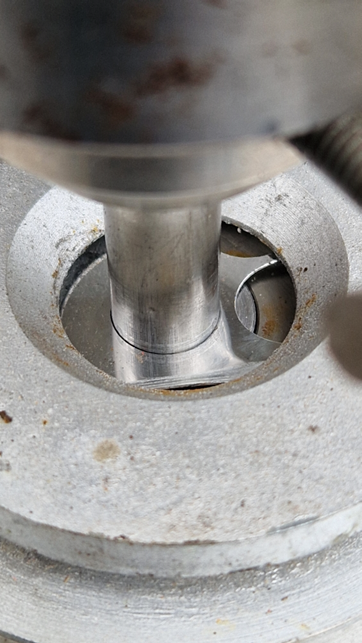

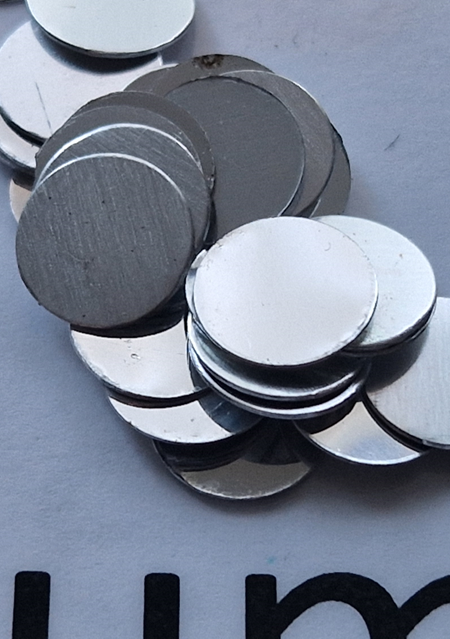

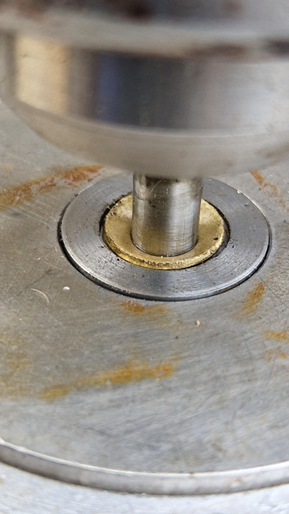

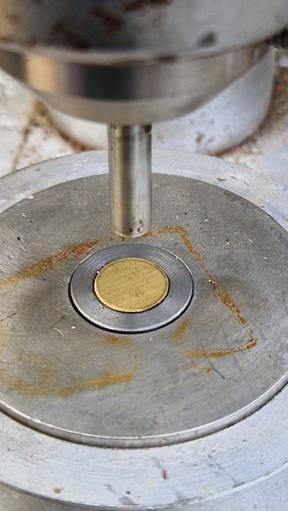

    Foto's uitsluitend en alleen voor het modelbouwforum w.p. 2-2024 Links de opstelling. midden de actie. Rechts het resultaat.

    Voor dunne materialen gebruik ik een nauwpassende matrijs en pons pen.
    Bovenop het te ponsen metaal ligt een tegenhouder voor het netjes afstropen.
    Het resultaat van het ponsen kan zijn een gewenst gat in een plaat materiaal.
    Een ander kan zijn een rondje van een gewenst materiaal.

    Is een gat geponst kan het met een volgende stempel set gedimpeld worden.
    Het setje onder stempel en boven stempel zijn samen een dimple-die set.
    Resultaat een uit kraging naar een kant.

    Voor zachte materialen en bij weinig gebruik volstaat een stempel set van bijvoorbeeld c45 staal of rvs 304 of rvs 316
    Zijn de te ponsen plaatmetalen dikker dan een mm of harder dan moeten de stempel set en de pers hier ook geschikt voor zijn.

    Alles voor modelbouw,
    Willum

    ozy, JeroenDorr en Potter vinden dit leuk.
  12. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.184
    Locatie:
    Elburg
    Is zo'n pons aan de onderkant (perszijde) gewoon vlak of zit daar net als een pakking pons (om gaatjes in pakkingpapier te maken) een scherpe kant aan?
    Groet,

    Ruud.

    Potter vindt dit leuk.
  13. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.548
    Locatie:
    noord-limburg
    Ponsen

    De mijne op de voorgaande foto zijn met vlakke bodem.
    En met een scherpe (90 graden) snijkant.

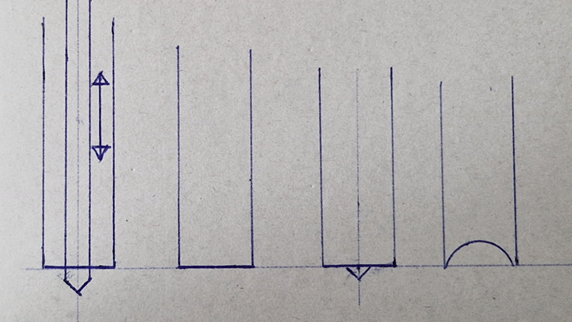

    Foto w.p. 2-2024

    De linkse 1 is er een met een vrij schuivende aanwijspen.
    2 vlakke bodem
    3 met vast aanwijspunt
    4 met holle scherpe bodem.

    Omdat ik soms mooie vlakke rondellen maak wil ik deze onbeschadigd zonder center of wat dan ook.
    Maak ik gaten, zeker grotere gaten die exact op een bepaalde plek moeten komen, dan liever met een aanwijspunt.

    De nummer 4 helemaal rechts is voor echt scherp snijwerk in dunnere of zachtere materialen.

    Bij de 3e op de kladtekening kan de puntgrote variƫren.
    De punt heeft hier ook de functie het materiaal dat afgesneden word naar binnen bedrukt word/kleiner word.
    Is maar een fractie maar maakt het ponsen van dik metaal gemakkelijker.

    Alles voor modelbouw,
    Willum

    ozy, JeroenDorr, Potter en 1 andere persoon vinden dit leuk.
  14. R Groen

    R Groen

    Lid geworden:
    23 mrt 2014
    Berichten:
    1.184
    Locatie:
    Elburg
    Duidelijk verhaal, bedankt.

    Groet,

    Ruud.

    Potter en willum vinden dit leuk.
  15. willum

    willum

    Lid geworden:
    6 jun 2017
    Berichten:
    4.548
    Locatie:
    noord-limburg
    Schroefdraad tappen
    uit de oude doos

    Ik had een bestaande schroefdraad na te snijden.
    Slecht toegankelijk.
    Foto w.p. 2-2024

    Wie wat bewaard heeft wat.

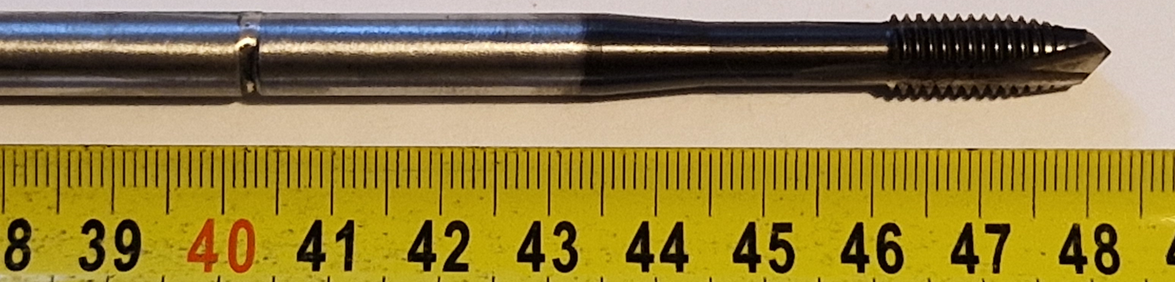

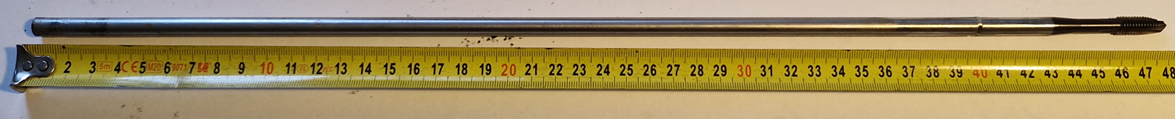

    Met deze verlengde tap is het dan gelukt.
    Toch maar weer verder bewaren.

    Veel modelbouwplezier,
    Willum
