Reviseren D 10 stoommachientje

full



Weer een stukje verders

Laatst bewerkt door een moderator:
full

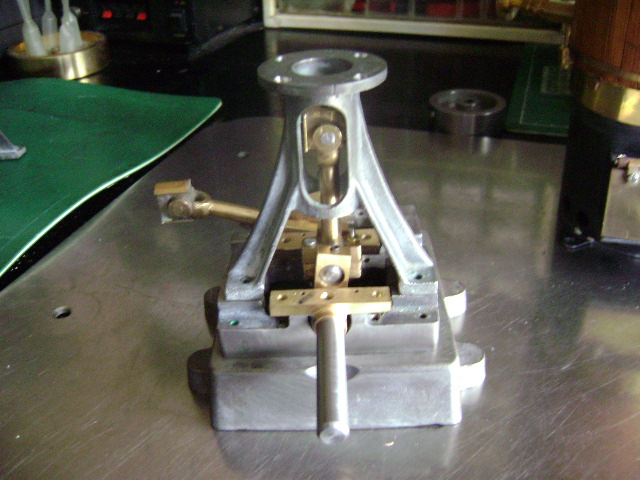

Het uitlijnen van het boven stel op het onderstel
Wat er mooi haaks op moet staan
Word bevestigd met paspennen

Laatst bewerkt door een moderator:
full

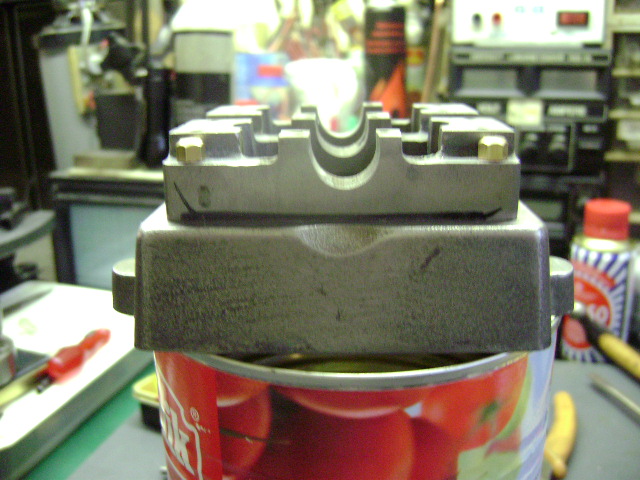

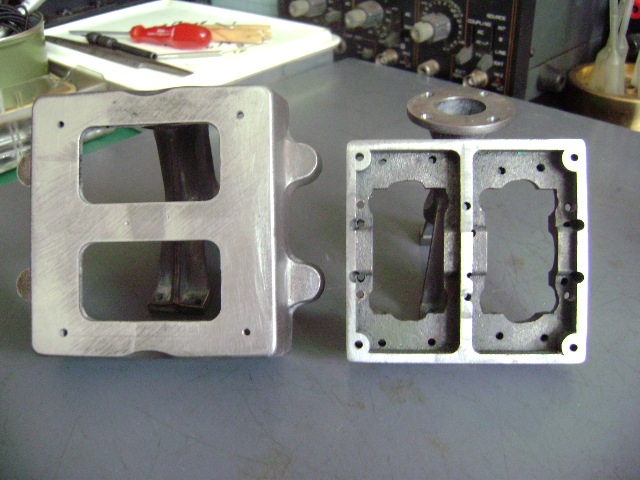

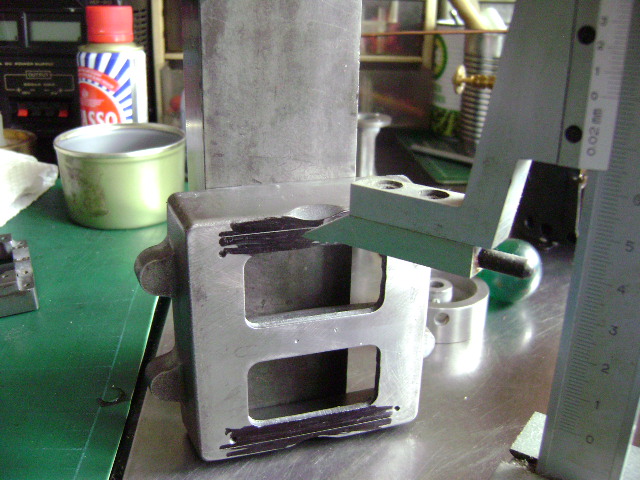

Op een vlakplaat zo veel als mogelijk afgevlakt.
i v. b. Met kantelen onderframe.
en boven frame.
mvg
Frederik
:D

Laatst bewerkt door een moderator:
full

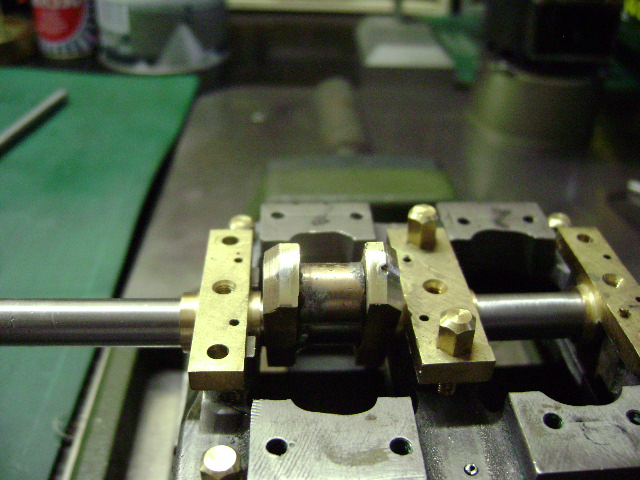

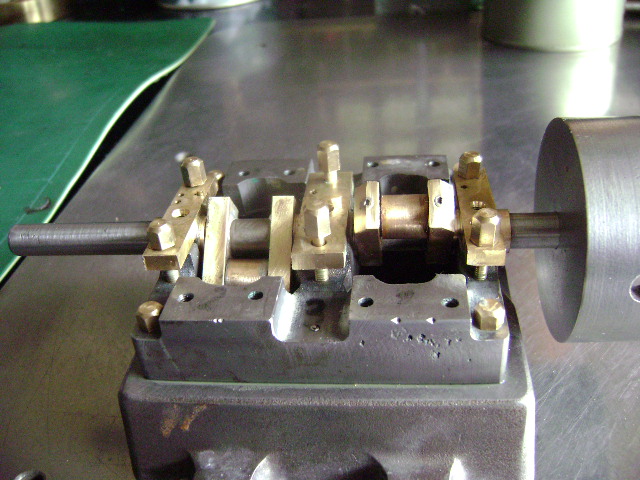

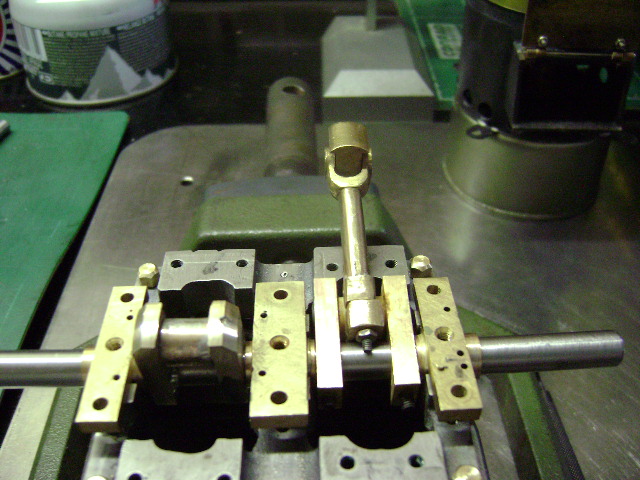

Zo lagerbok pas gemaakt op het onderstel
Netjes HAAKS er op gezet en met paspennen geborgt

Laatst bewerkt door een moderator:
Knap werk Frederik, mooije foto howto :worship:.
Had er geen idee van hoe je zelf een krukas kan maken, gewoonlijk zie je dan eerst zo een gegoten vorm die dan via draaien en slijpen in zijn eindvorm word gebracht.

gewoonlijk zie je dan eerst zo een gegoten vorm die dan via draaien en slijpen in zijn eindvorm word gebracht.

Dat zijn speciale hoor, René. Het zal wel afhankelijk van de afmetingen zijn, maar krukassen worden vaak gesmeed uit staal. Gewoon gietijzer is veel te bros voor een toepassing als een krukas. De enige manier is "nodulair" gietijzer, waarin de koolstofdeeltjes als "bolletjes" (nodulen) voorkomen in plaats van als lamellen in gewoon gietijzer. Die lamellen zijn samen met het hoge koolstofgehalte verantwoordelijk voor de brosheid, nodulair gietijzer is aanzienlijk taaier.

Groet,

Ad

Had er geen idee van hoe je zelf een krukas kan maken

Met veel geduld en nauwkeurigheid.

full

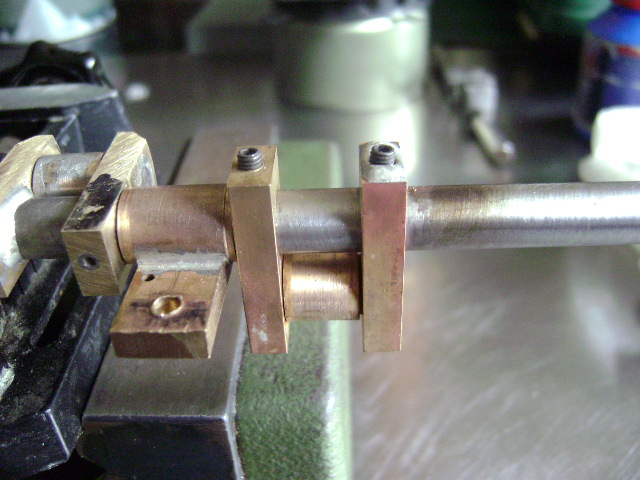

Eerst de krukwangen frezen, boren en ruimen.
Dan over stukken recht staal steken.
De einden in een "eindstuk" steken met de krukas in het hart en de latere krukpennen ( waar de drijfstangen op lopen) ieder 120° versprongen er omheen.
Goed solderen met zilver.

full

Daarna de losse einden voorzichtig afzagen.


full

Pas daarna de doorgaande krukas doorzagen tussen de wangen.

Sorry Frederik dat ik inbreek bij je, maar ik ben zelf nog niet van plan om tijd voor deze stuart tripel vrij te maken, dus een bouwverslag zit er ook nog niet in.
Maar wilde wel "een" manier van een krukas maken laten zien.

Laatst bewerkt door een moderator:
Laat je het middelste lager zitten Frederik of maak je het deelbaar zoals bij Stuart?

Het ziet er in ieder heel erg goed uit. Begin er jaloers van te worden. :)

Daar is het al.
Heel jammer.
Moet je dus vreselijk goed smeren en eigenlijk alleen op de keukentafel gebruiken.

Lijkt me beetje zonde van alle werk, als er nu ruimte op een lager ontstaat, kan je er niets meer aan doen.

Wat zijn we toch weer Positief he Harm
Zou ik daar geen rede voor hebben om het zo te doen ?
Het hele machientje is door een PUBER in elkaar gezet met een vijl geloof ik
Heb nergens houvast aan het lagerbok
Alles zit schots en scheef
En de gaten zijn gewoon mis geboort
Moet zelfs met vulplaatjes werken

Frederik, je kent mij toch.
Pietje precies is niet snel tevreden.
Ik heb in de sleepboot de machine ook weer open gehad.
Het verbaasde me dat het zo snel slijt, maar ondertussen heeft die machine al wel 82 uur goed belast gedraaid.
Ik ben reuze blij dat ik een vulling van 0.05mm tussen de lagers kon weghalen.
Er zit nu nog 0.2 mm tussen dus dat kan nog wel een paar keer.

Bij lagers met alleen een as en een bus heb je na 0.05mm speling een (voor sommigen pracht geluid) rammelende machine waar je niets meer aan kan doen.
Vandaar mijn opmerking met uitleg.

Ik twijfel geen moment aan je kundigheid en deze machine zal bij de oplevering ongetwijfeld draaien als een naaimachientje.

Ik volg de restauratie, want er komen een hoop leerzame oplossingen langs.
