    Dag 343: 5/10/2021 3u55

    Klamp tegen de bakboordzijde van de top van de kruismast gemaakt, voor de ophanging van de bezaansroede.

    Kikker voor op de knie van de “jackstaff” gemaakt uit noten 1 x 1,5 mm, in vorm geslepen met een schuurschijf op de Dremel met flexibele as, en voorzien van 2 gaatjes van 0,5 mm voor de bevestigingspinnen en gezekerd met 2 stukjes messingdraad van 0,4 mm.

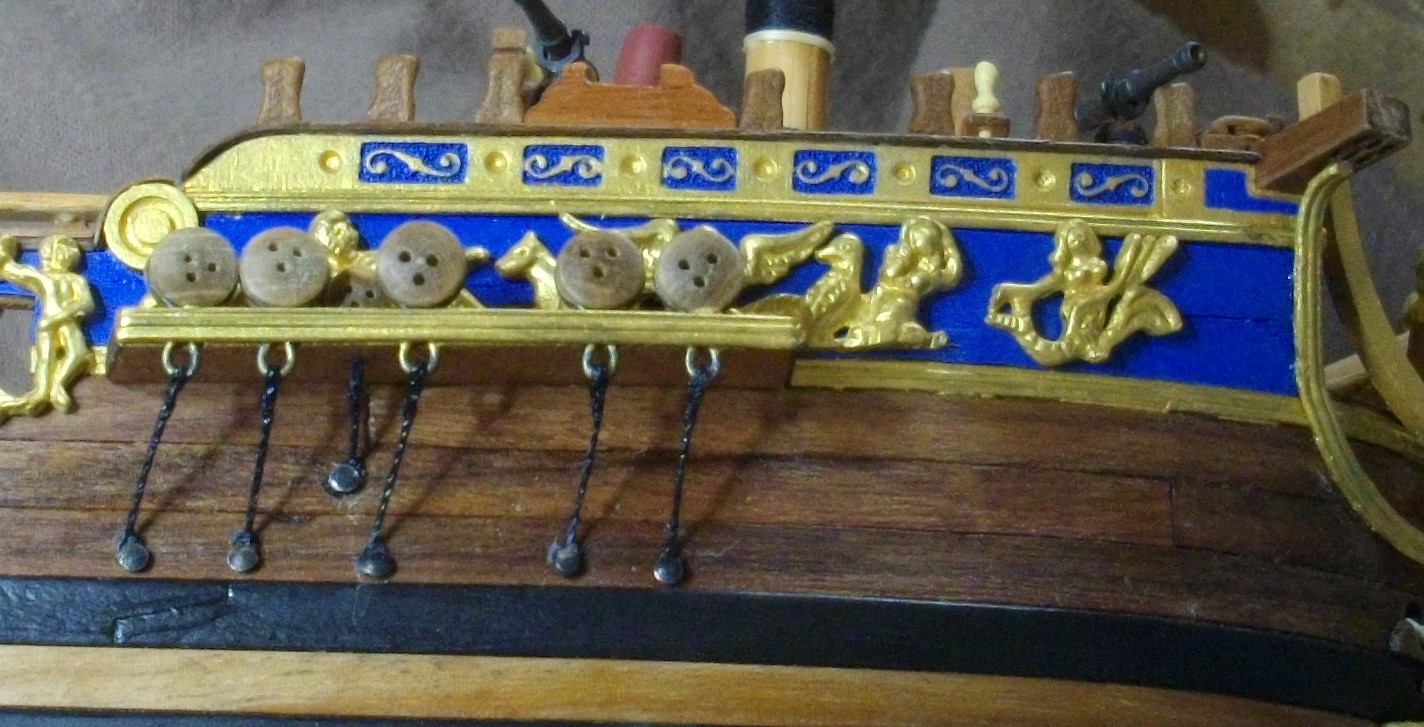

    Puttingijzers op de Royal Caroline bestaan uit een enkele gesmede staaf die van de strop rond het onderste jufferblok naar de romp loopt en net boven het bovenste berghout met een puttingbout wordt bevestigd. Er wordt dus geen gebruik gemaakt van de zogenaamde “katplaat” zoals de kit voorziet. Deze staven hebben elk een andere lengte door de helling van de hoofdtouwen, in wiens verlengde ze liggen.

    Om dit lengteverschil, ook al is dat soms maar enkele tienden van een mm, op te vangen, worden de puttingijzers in zwart koord 0,5 mm uitgevoerd. Ze zijn met een imitatie oogsplits aan de stroppen van de jufferblokken bevestigd.

    Met een koord, met een lus over de masttop gelegd, en over het midden van de jufferblok geleid, wordt de plaats van de puttingbout bepaald.

    Dan boor ik een 0,8 mm gaatje. Met een tang positioneer ik een 0,9 mm dikke messing nagel en tik die in met en kleine hamer tot deze nagel nog ongeveer 1,5 mm uitsteekt. Dan draai ik het puttingijzer er rond, verzwaar het uiteinde met een pincet en tik de nagel helemaal in met een doorslag en hamer. Het touweind wordt geborgd met een weinig vloeibare CA-lijm, aangebracht met het oog van een forse naald. Door ermee over de ganse lengte van het touw te strijken wordt dit stijf en wordt de illusie van een perfect op maat gesmede staaf compleet. Na uitharden van de lijm wordt het uiteinde zo kort mogelijk tegen de nagelkop afgesneden met een rond hobbymes. Ten slotte wordt de nagelkop, na opwrijven met een glasvezelpen, met patina zwart aangestipt.

    Veel modelbouwplezier

    Ronk, Dave Bekers, Sjors Blomberg en 7 anderen vinden dit leuk.
  2. Hans Groenenberg

    Hans Groenenberg Forum veteraan

    Lid geworden:
    12 nov 2014
    Berichten:
    5.403
    Locatie:
    Oud Beijerland
    Dat gaat mooi zo Herman!
    Op de ontmoetingsdag hadden we het even over mijn takel van het luik waarbij je vertelde een mooie manier te weten om dit te maken. . Iets met een naald en het splitsen van het touw.
    Zou je onder het kopje "Vaardigheden" dit eens voor kunnen doen?

    Laatst bewerkt: 7 okt 2021
    Avado, Pingu57 en Flying Scotsman vinden dit leuk.
  3. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    2.404
    Locatie:
    Brugge
  4. Hans Groenenberg

    Hans Groenenberg Forum veteraan

    Lid geworden:
    12 nov 2014
    Berichten:
    5.403
    Locatie:
    Oud Beijerland
  5. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    2.404
    Locatie:
    Brugge
    Dag 344: 6/10/2021 2u00

    Het zwarten van de puttingbouten was niet geheel naar mijn zin. Daarom heb ik ze nog eens nagelopen met zwarte Humbrolverf.

    Stroppen gemaakt voor rond de grote mast.

    De eerste bevat een enigszins driehoekig geschuurde jufferblok, met een plat bindsel vastgezet in een 0,75 mm koord en aan beide uiteinden voorzien van een oogsplits. Hieraan wordt de kruisstag bevestigd.

    De 2e bevat ook een driehoekig geschuurde jufferblok en 2 kousen (thimbles), en is ook aan beide uiteinden voorzien van een oogsplits. Deze dient voor het bevestigen van de kruisstengestag.

    Beide stroppen zijn met een “roselashing” aan de mast bevestigd, de eerste net boven de reling van de statiekajuit, de 2e net onder de nommerstukken.

    Veel modelbouwplezier,

  6. Avado

    Avado

    Lid geworden:
    2 mei 2020
    Berichten:
    91
    Locatie:
    Bommelerwaard
    Je maakt er een kunstwerk van.

    Herby63 vindt dit leuk.
  7. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    11.783
    Locatie:
    noord-holland
  8. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    2.404
    Locatie:
    Brugge
    Dank voor alle leuke reacties :thumbsup:

    Dag 345: 7/10/2021 1u30

    Strop gemaakt voor net onder de nommerstukken van de fokkemast: Een 4,5 mm enkelschijfs blok, gemaakt zoals hierna beschreven, met een plat bindsel in een 0,75 mm touw bevestigd, en dit voorzien van 2 oogsplitsen. Het geheel met een plat bindsel aan de mast bevestigd.

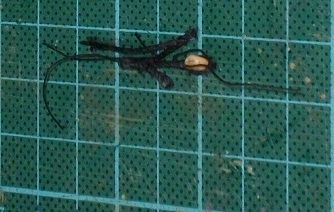

    IMGP5011.JPG IMGP5012.JPG

    Twee 5 mm enkelschijfblokjes met Dremel (schuurschijf en 0,7 mm boor) sleutelvijl en schuurlatje bewerkt tot 4,5 mm blokjes.

    Links de staandaardblok uit de kit, rechts na bewerking

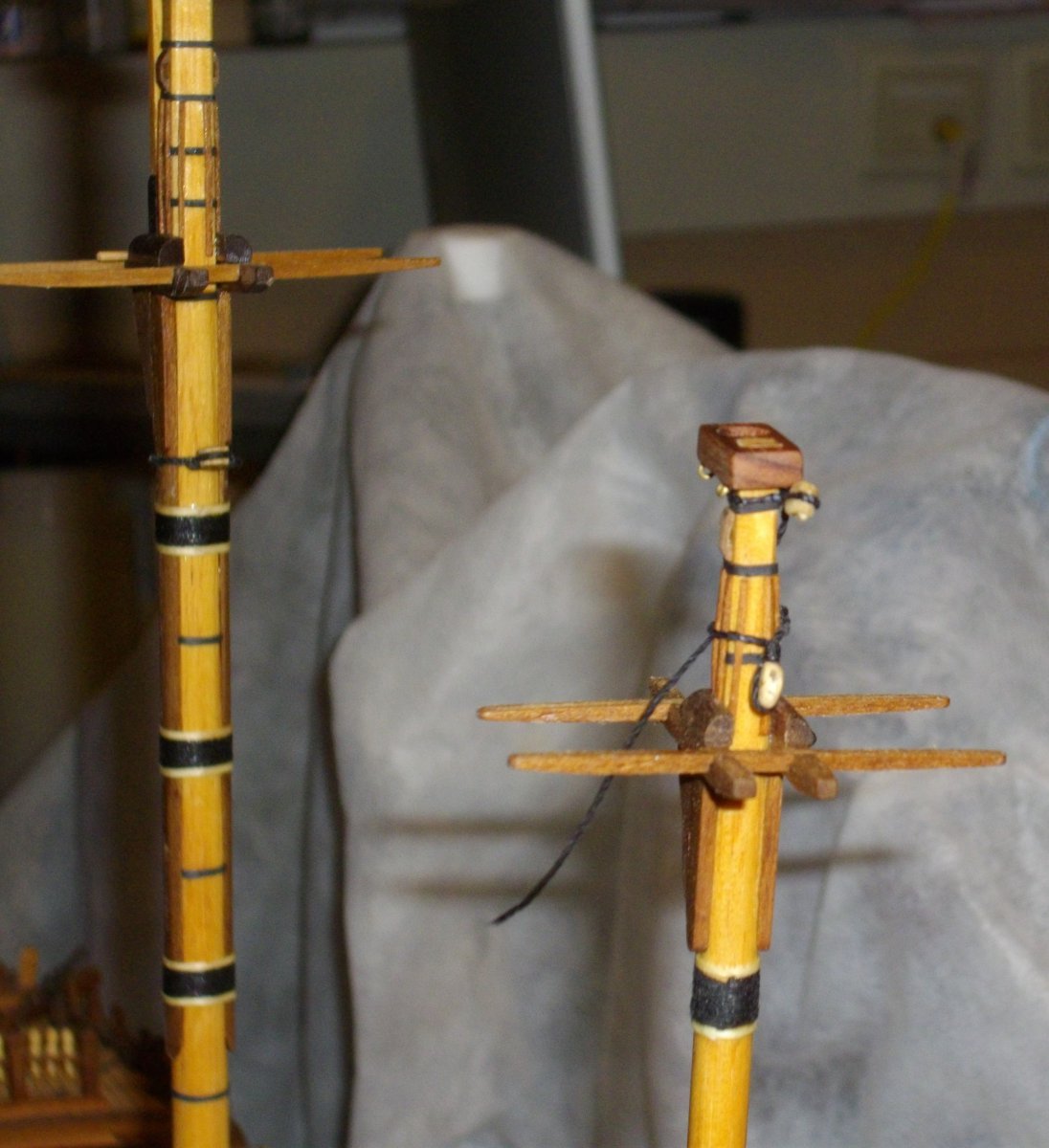

    Voorzien van een strop 0,5mm zwart met bindsel en oogsplits aan het korte eind. Het lange eind wordt rond de top van de kruismast gelegd, door het oog en terug met bindseltjes aan het staand part van het lange eind vast gemaakt. Dit afbinden zal ik maar doen als de hoofdtouwen van het want van de kruismast en de kruisstag geplaatst zijn De enkelschijfblokken dienen voor de piekeval van de bezaansroede.

    Veel modelbouwplezier,

    Ronk, walter10, Building Mouse en 7 anderen vinden dit leuk.
  9. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    2.404
    Locatie:
    Brugge
    Dag 346: 8/10/2021 2u15

    Messing beugeltje voor het vastzetten van de vlaggenmast gemaakt van een vingerling. Na zwarten vastgezet met 2 messing nageltjes.

    De falconetten op achter- en voordek definitief vast gezet.

    Twee trapjes gemaakt en ingewreven met Deense olie.

    Veel modelbouwplezier,

    Ronk, walter10, TIMBERWOLF en 7 anderen vinden dit leuk.
  10. Pingu57

    Pingu57 Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    6.289
    Locatie:
    Leeuwarden
    Mooi werk Herman:rofl::rofl:

    Herby63 vindt dit leuk.
  11. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    4.362
    Locatie:
    Tilburg
    Ziet er allemaal weer heel schoon uit :worship::thumbsup:

    Herby63 vindt dit leuk.
  12. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    11.783
    Locatie:
    noord-holland
  13. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    2.404
    Locatie:
    Brugge
    Dag 347: 9/10/2021 2u40

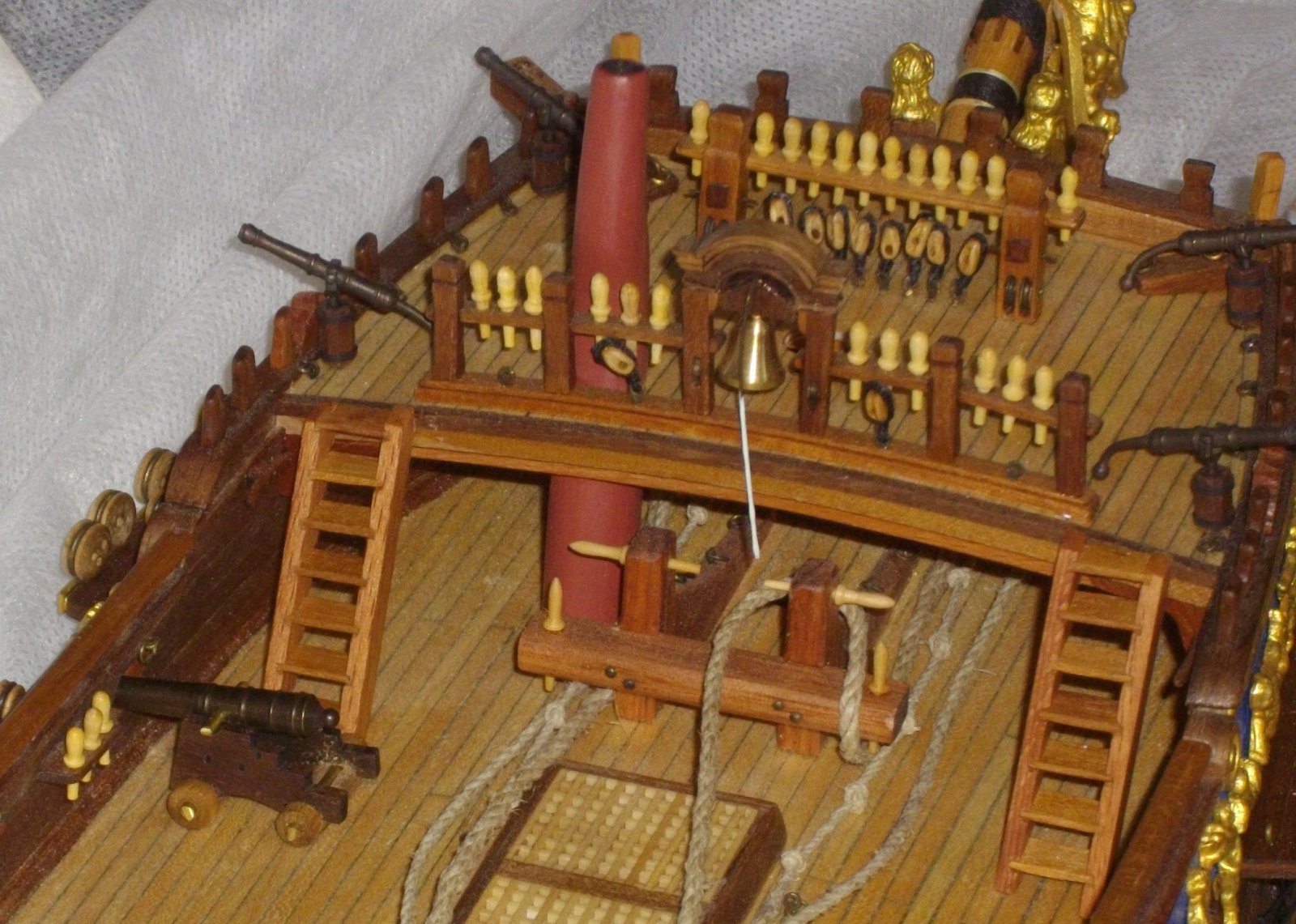

    Trapjes naar het bakdek geplaatst met een weinig SLO-Zap.

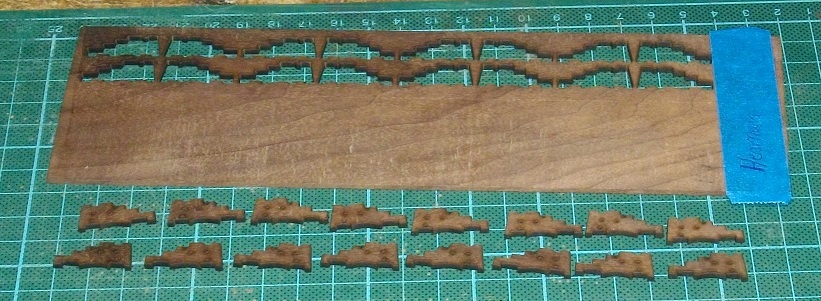

    De zijkanten van de rolpaarden zijn voor een paar euro gelaserd uit een 2mm plaatje notenhout.

    De in de kit aanwezige U-vormige noten houtjes voor de assen ingekort op 13,5 mm en versmald zodat ze onder de voorziene uitsparingen passen.

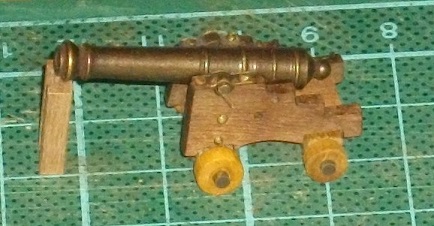

    Proefexemplaar van een rolpaard samengesteld om de hoogte te verifiëren.
    IMGP5019.JPG IMGP5018.JPG

    Veel modelbouwplezier,

    Ronk, Flying Scotsman, Mees Ippel en 5 anderen vinden dit leuk.
  14. Dave Bekers

    Dave Bekers

    Lid geworden:
    3 apr 2019
    Berichten:
    115
    Locatie:
    Leidschendam
    't Ziet er allemaal indrukwekkend en mooi afgewerkt uit, Herman !

    Herby63 vindt dit leuk.
  15. Pingu57

    Pingu57 Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    6.289
    Locatie:
    Leeuwarden
    Een prachtig plaatje Herman:worship::worship:

    Herby63 vindt dit leuk.
  16. Herby63

    Herby63

    Lid geworden:
    6 aug 2009
    Berichten:
    2.404
    Locatie:
    Brugge
    Dank voor alle blijken van waardering :thumbsup:

    Dag 347: 9/10/2021 3u30

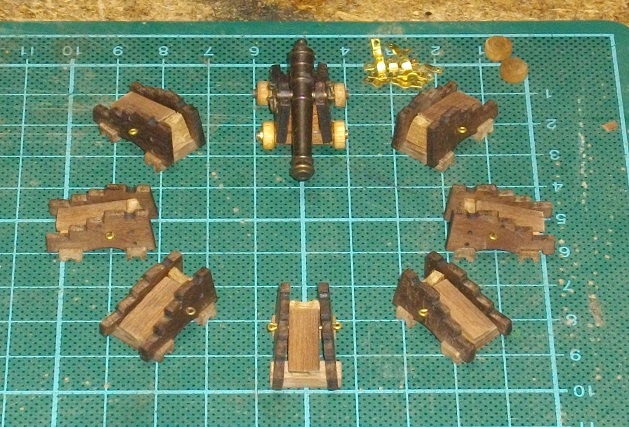

    Het prototype is voorzien van alle ringen en bouten.

    De massaproductie kan beginnen.

    De houten constructie zit stevig in elkaar.

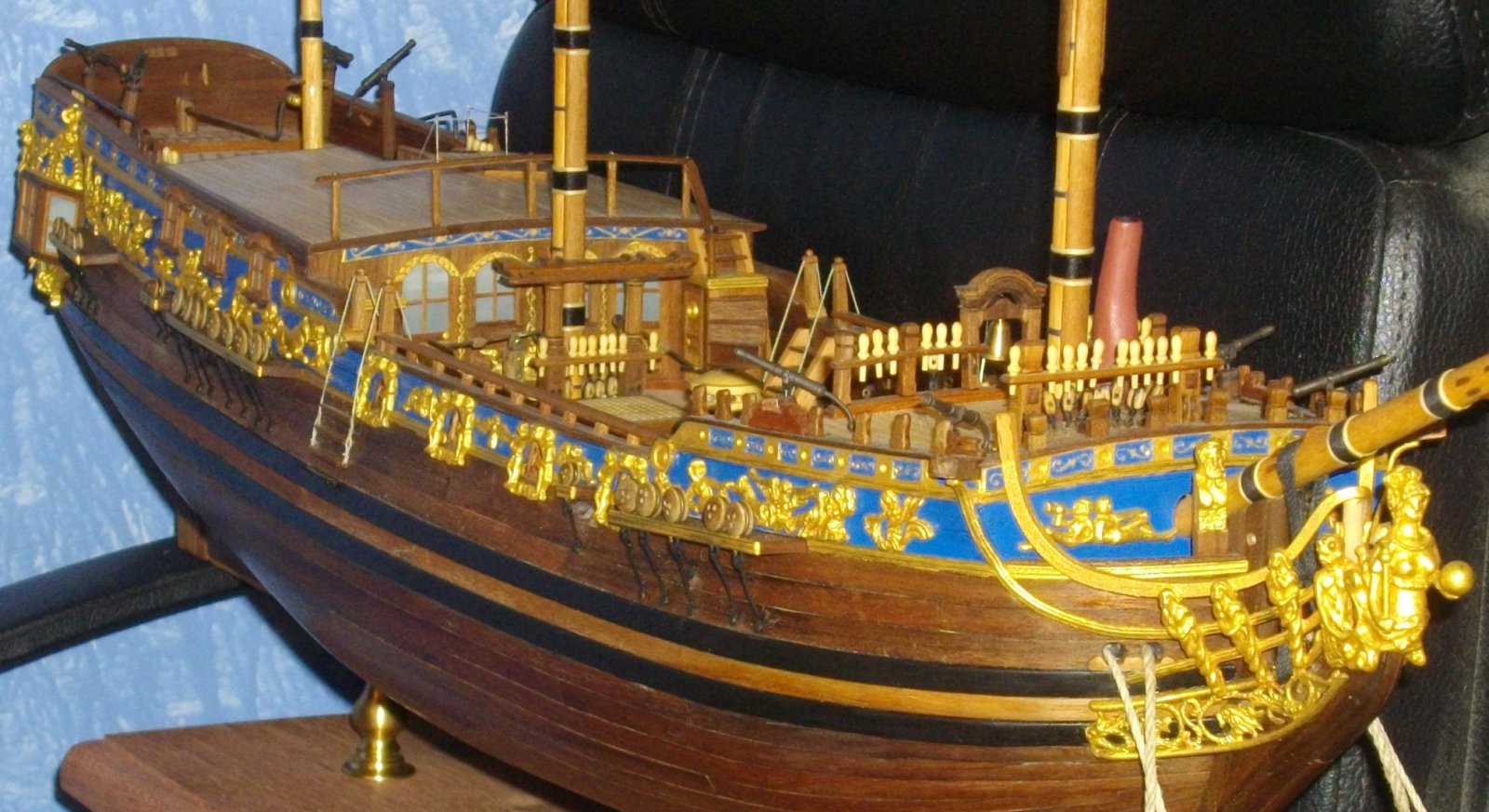

    Zo, dat is de huidige stand van de bouwwerken.

    Veel modelbouwplezier,

    PS: afwezigheidsassistent, we gaan er een paar dagen tussenuit. berichten worde noch gelezen, noch doorgestuurd :)

  17. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    4.362
    Locatie:
    Tilburg
    Staan er mooi bij zo Herman, enne veel plezier op de a.s. trip

  18. Pingu57

    Pingu57 Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    14 dec 2014
    Berichten:
    6.289
    Locatie:
    Leeuwarden
    Veel plezier Herman, mooi kanonneke geworden.

  19. Bouke van der Voet

    Bouke van der Voet Vriend van modelbouwforum.nl

    Lid geworden:
    31 jan 2020
    Berichten:
    412
    Locatie:
    Nairobi, Kenya
    een plezier om te lezen Herman, mooi werk!
    Enjoy de trip!

  20. Flying Scotsman

    Flying Scotsman

    Lid geworden:
    21 mrt 2020
    Berichten:
    1.683
    Locatie:
    Thuis
    Fijne vakantie , geniet ervan :)
