Rssi (signaalsterkte) op mini iosd

Hallo,

Ik kan het helaas nergens terug vinden dus ik hoop dat iemand mij kan helpen.

Mijn black snapper heb ik opgebouwd met een naza v2 met een dji iosd. Werkt allemaal prima. Nu wil ik graag de signaal sterkte van mijn scherrer uhf terug zien op scherm/bril, maar helaas heeft dji die optie niet op zijn osd.

Is er een andere manier om onderin alsnog de sterkte te tonen, heeft iemand bijvoorbeeld een kleine osd er tussen gezet zodat je een soort overlay krijgt of is dat onmogelijk?

Of ben ik genoodzaakt een andere osd aan te schaffen?



Goedemorgen,

Het is mij toch gelukt om met de dji iosd rssi signaal weer te geven.

Ik heb het volgende moeten doen:

De e osd van hobbyking aanschaffen deze flashen met de firmware te vinden op pagina http://www.rcgroups.com/forums/showpost.php?p=26238951&postcount=3213 .

Het flashen opzich heb ik gedaan met avr extreme burner en de flashtool waarmee je ook een kk2 board kunt flashen.

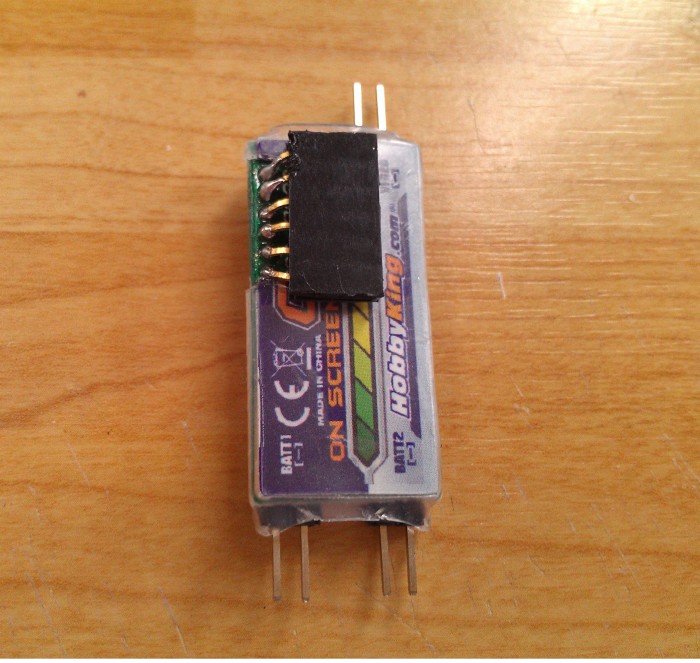

Om te kunnen flashen moet je wel headers 2.00 mm of 2.54 mm solderen op de e osd. http://www.ebay.com/itm/20pcs-6-Pin...ector-socket-for-Arduino-Shield-/281513133664 .

na het solderen dien je de pin layout te matchen met die van de flash tool (zie bijlages) ik gebruikte deze kabels http://www.ebay.co.uk/itm/Arduino-M...-Breadboard-Wires-40-Cable-Pack-/130807140502



Daarna vbat 2 gebruiken voor de voeding en vbat 1 voor het rssi signaal.

Het videosignaal van e osd sluit je dan aan op de uitgaande videosignaal van de dji osd.

Zal vanavond een video uploaden waaruit blijkt dat het ook werkt.

kosten waren volgens mij nog geen € 16,00 voor de e osd en de gebruikte 2.54 mm headers en wat kabeltjes voor de flashtool



Hierbij twee filmpjes:

eerste is te zien dat e osd werkt via dji osd.



tweede is het rssi te zien wanneer ik zonder tslrs antenne wegloop van ontvangen uhf. lens dopje zit er alleen op. hoop snel buiten te kunnen vliegen als het niet zo waait.



thnx man, ben er ook mee bezig, ben benieuwd als het gaat werken op mijn Scherrer ontvanger
