Scarab van 1949

Discussie in 'Vintage RA/RC' gestart door Ton van Munsteren, 27 okt 2019.

  1. Ton van Munsteren

    Ton van Munsteren The First Aviators

    Lid geworden:
    31 aug 2002
    Berichten:
    4.713
    Locatie:
    Dordrecht
    De Scarab uit 1949 lijkt me wel een leuk model om te bouwen.
    Gaat natuurlijk een dieseltje in komen weet alleen nog niet welke.
    Originele spanw is 35inch maar ga denk iets groter naar 1 mtr of 1,2 mtr prima voor een 1 cc diesel.
    Op Outerzone een tekening gevonden en die eerst maar eens overzetten naar cad.

    [​IMG]

    Zijn er wel meer die de Scarab leuk vinden dus een mooi plaatje gevonden, zo moet die er dus uit gaan zien.

    [​IMG]

    Ton

  2. eclipse86

    eclipse86

    Lid geworden:
    29 aug 2005
    Berichten:
    4.422
    Locatie:
    Ieper,west vlaanderen
    heel mooi modelletje, mocht er een kitje van komen..:p roep maar!

  3. H. de Vries

    H. de Vries The First Aviators

    Lid geworden:
    4 dec 2016
    Berichten:
    68
    Locatie:
    Heerde
    Heb nog een 0,5 cctje liggen waarvoor nog geen model beschikbaar is. lijkt me leuk.

  4. Ton van Munsteren

    Ton van Munsteren The First Aviators

    Lid geworden:
    31 aug 2002
    Berichten:
    4.713
    Locatie:
    Dordrecht
    O dat is leuk heren, ben het model al in cad aan het zetten dus een kitje komt er dan zeker.

    H. de Vries vindt dit leuk.
  5. Ton van Munsteren

    Ton van Munsteren The First Aviators

    Lid geworden:
    31 aug 2002
    Berichten:
    4.713
    Locatie:
    Dordrecht
    Dacht heeee handig een vectorised plan op Outerzone even omzetten naar cad en hoppa klaar.
    Helaas valt een beetje tegen klopt geen hout van.
    Zal dus nog even duren voordat de Scarab op de freesbank kan maar gaat goedkomen ben ijverig bezig.
    Effe een plaatje voor de motivatie.
    Scarab 1.jpg

  6. H. de Vries

    H. de Vries The First Aviators

    Lid geworden:
    4 dec 2016
    Berichten:
    68
    Locatie:
    Heerde
    Ziet er alvast goed uit. Wordt het ook de maat voor een 0,5 cc dieseltje?

  7. Ton van Munsteren

    Ton van Munsteren The First Aviators

    Lid geworden:
    31 aug 2002
    Berichten:
    4.713
    Locatie:
    Dordrecht
    Zucht een tekening van een ander aanpassing is eigenlijk meer werk dan volledig zelf ontwerpen.
    Maar goed het is denk zover dat de Scarab compleet is en de onderdelen klaar zijn.
    Nu nog even in een plank zetten en naar RBCkits voor een setje te laten frezen.
    Met een beetje geluk heb ik volgende week wat om in elkaar te plakken.


    Vleugel en Stab.jpg

    Ton

    H. de Vries vindt dit leuk.
  8. wie1963

    wie1963 The First Aviators

    Lid geworden:
    3 jun 2019
    Berichten:
    146
    Locatie:
    Ridderkerk
    Ton,

    Lekker bezig, vanavond weer even bijpraten:banana:

    Gr Jan

    Ton van Munsteren vindt dit leuk.
  9. H. de Vries

    H. de Vries The First Aviators

    Lid geworden:
    4 dec 2016
    Berichten:
    68
    Locatie:
    Heerde
    Heel mooi, maar welke maat is het nu geworden? passend voor mijn 0,5 cc dieseltje? Als er kosten bekend zijn hoor ik het wel.

    Ton van Munsteren vindt dit leuk.
  10. Ton van Munsteren

    Ton van Munsteren The First Aviators

    Lid geworden:
    31 aug 2002
    Berichten:
    4.713
    Locatie:
    Dordrecht
    Spanwijdte is bijna 1100mm dacht zelf aan 0.8 of 1cc. Of 0.5 voldoende is weet ik niet zeker.
    Maar je heb niet veel nodig om weg te komen dus zou best kunnen dat 0.5 voldoende is.

    H. de Vries vindt dit leuk.
  11. H. de Vries

    H. de Vries The First Aviators

    Lid geworden:
    4 dec 2016
    Berichten:
    68
    Locatie:
    Heerde
    Ik ga het gewoon proberen, anders ligt er ook nog wel een 0,8 cc

  12. Ton van Munsteren

    Ton van Munsteren The First Aviators

    Lid geworden:
    31 aug 2002
    Berichten:
    4.713
    Locatie:
    Dordrecht
    Zo met de Scarab ook weer een stukje verder de file is naar RBC voor een freessetje

    H. de Vries vindt dit leuk.
  13. Ton van Munsteren

    Ton van Munsteren The First Aviators

    Lid geworden:
    31 aug 2002
    Berichten:
    4.713
    Locatie:
    Dordrecht

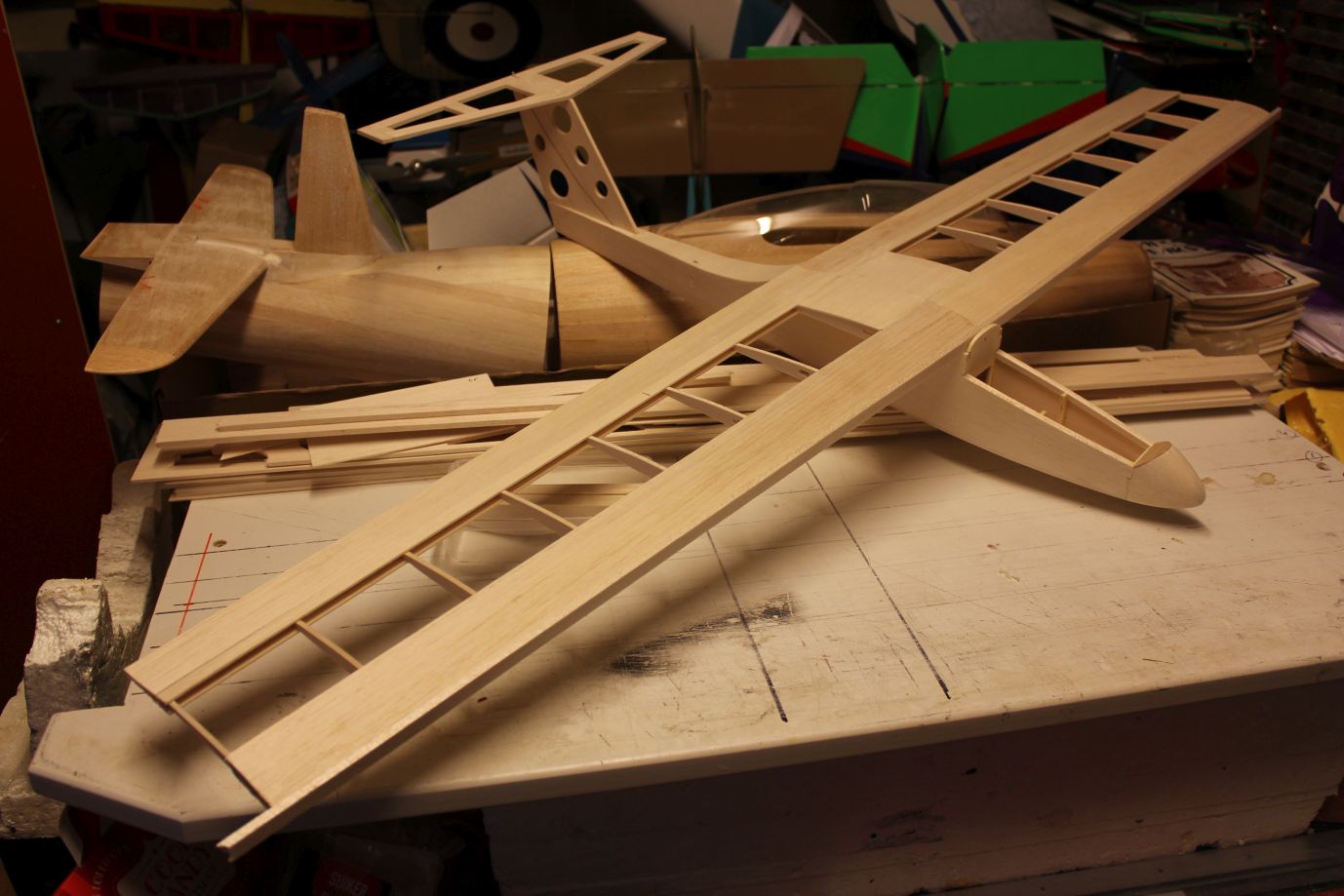

    Zo lig aardig op schema de Ridge Runt is al een beetje in elkaar geplakt dus moet alleen nog een beetje schuren, kan die in de folie.
    Ridge Runt.jpg



    Dus jawel vanavond snel aan de Scarab begonnen kon ook echt niet langer wachten.




  14. wie1963

    wie1963 The First Aviators

    Lid geworden:
    3 jun 2019
    Berichten:
    146
    Locatie:
    Ridderkerk
    Ton, jij ben niet bij te houden, wat een mooie projecten.

  15. Ton van Munsteren

    Ton van Munsteren The First Aviators

    Lid geworden:
    31 aug 2002
    Berichten:
    4.713
    Locatie:
    Dordrecht
    Ben lekker aan het plakken met de Scarab en moet zeggen het klopt aardig.

    De onderdeeltjes voor de romp.

    Even in elkaar drukken om te kijken of het een beetje past.

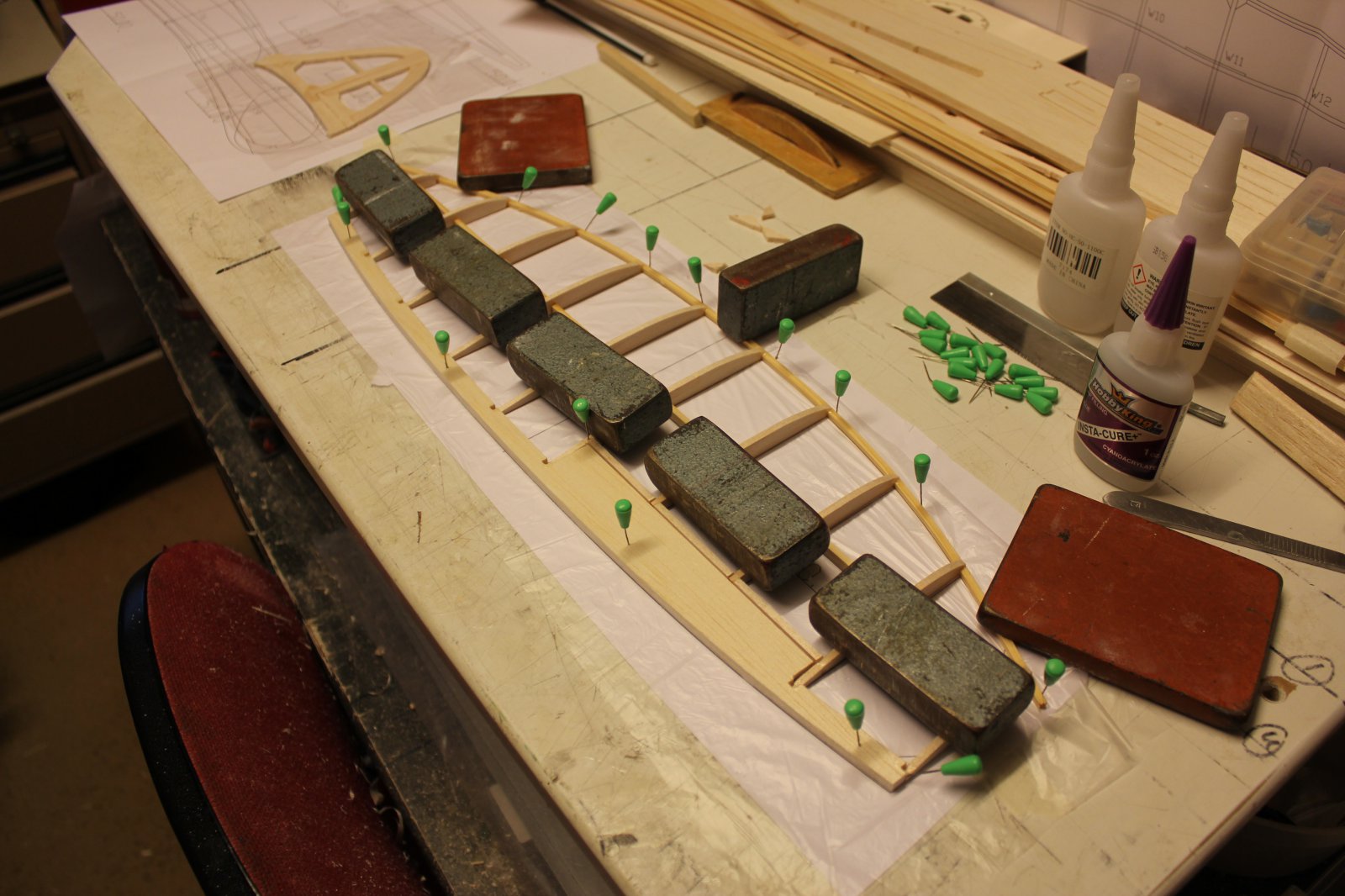

    Even een mal maken om het geheel met lijmen een beetje recht te houden

    Werkt goed en is nu fatsoenlijk uit te lijnen en te plakken

    Ziet er denk niet verkeerd uit

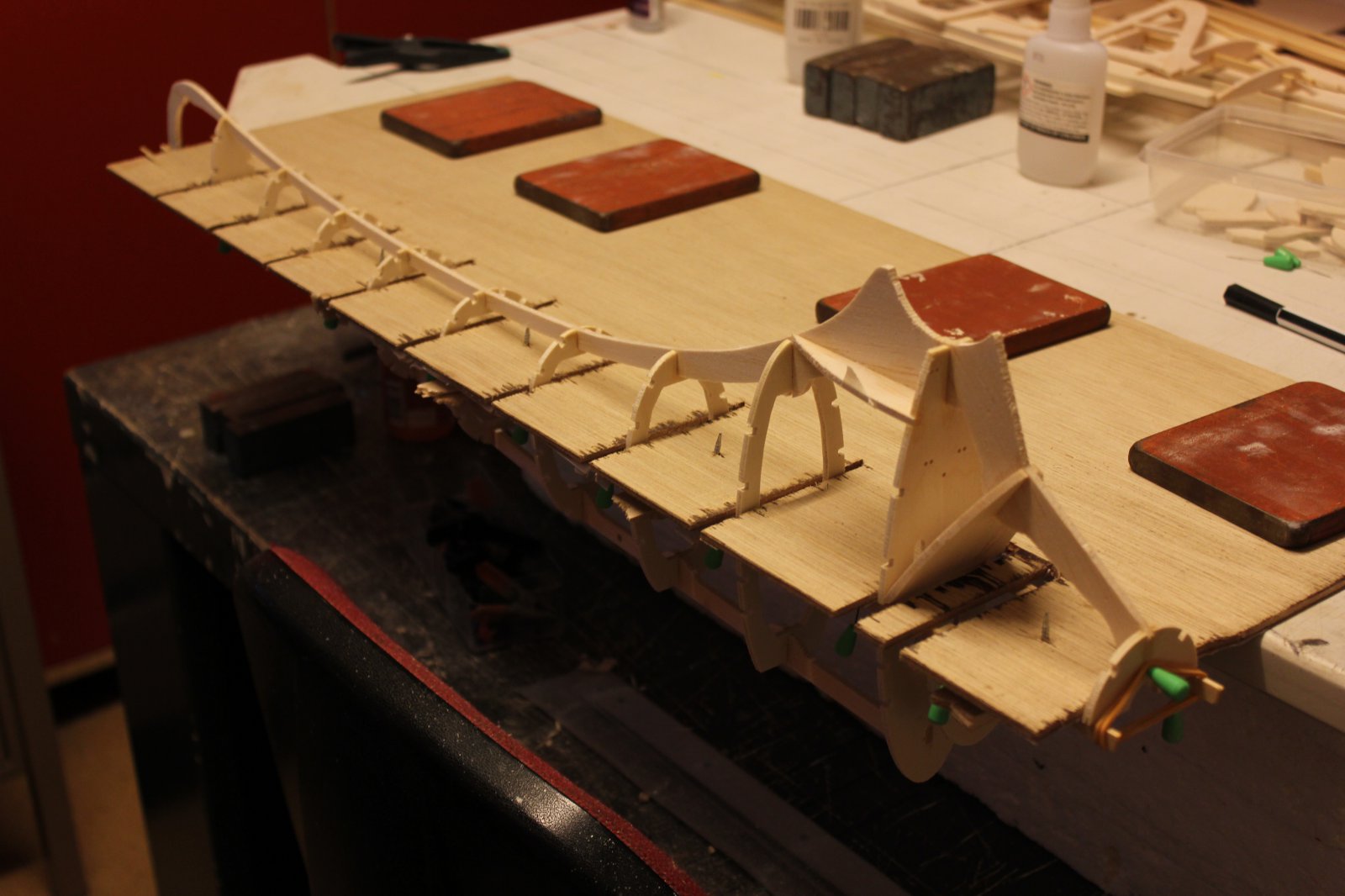

    Mal even omdraaien voor de onderzijde

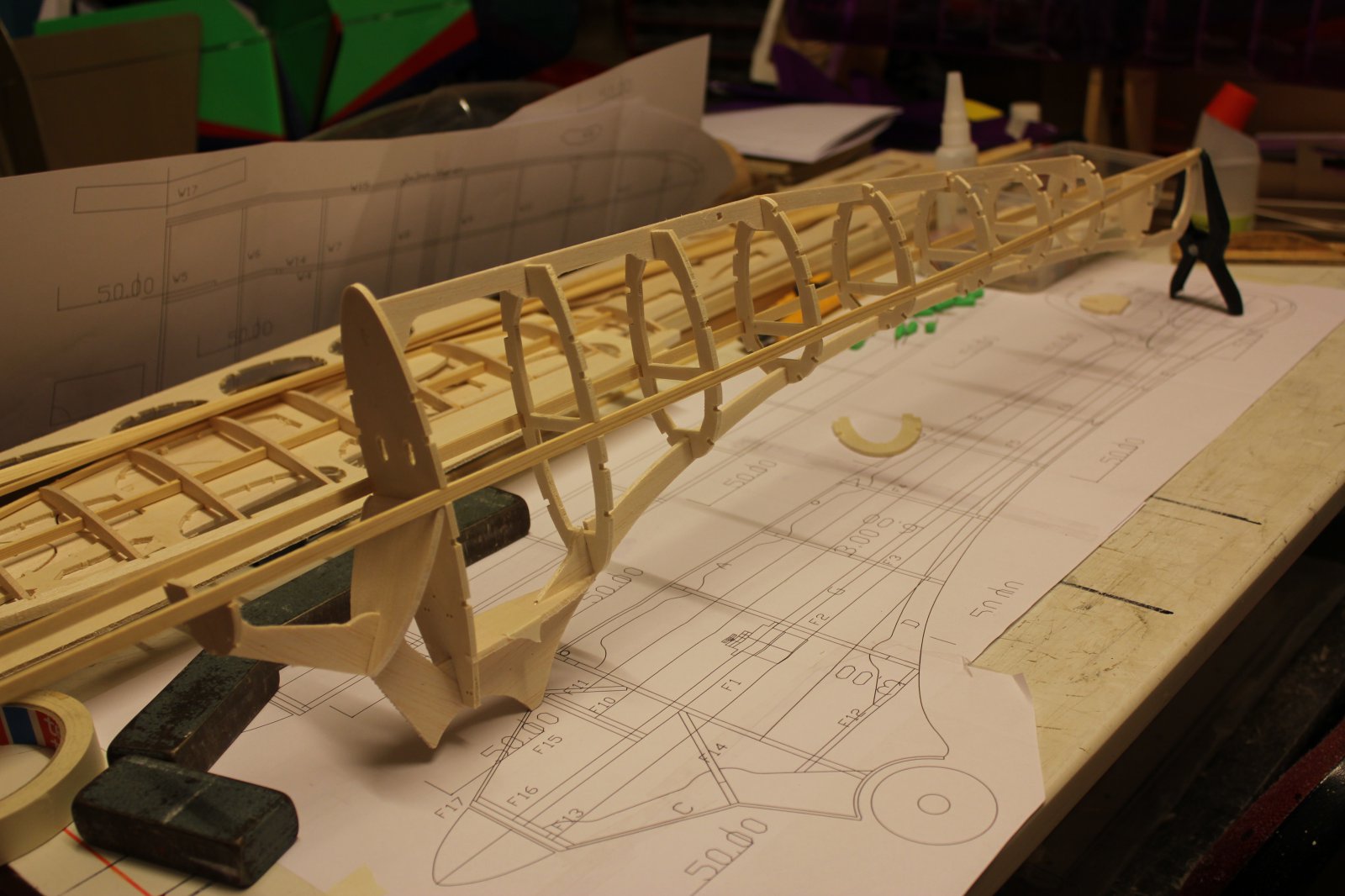

    Ook maar gelijk de stringers der in plakken past aardig , wilde eerst vuren maar toch voor 3x3 balsa gekozen

    Ook de onderzijde gedaan de lijn komt er nu al aardig in.

    Prachtig toch het verloop van de stringers.

    Zo dat was het weer voor een avondje plakken

    H. de Vries en jef vinden dit leuk.
  16. wie1963

    wie1963 The First Aviators

    Lid geworden:
    3 jun 2019
    Berichten:
    146
    Locatie:
    Ridderkerk
    Ton ziet er weer goed uit, leuk dat je ons mee laat genieten, vanavond weer genoeg (balsa)stof om bij te praten.

    Ton van Munsteren vindt dit leuk.
  17. H. de Vries

    H. de Vries The First Aviators

    Lid geworden:
    4 dec 2016
    Berichten:
    68
    Locatie:
    Heerde
    Ziet er geweldig uit. Is er binnenkort zo'n setje met een goede 1:1 tekening verkrijgbaar?

    Ton van Munsteren vindt dit leuk.
  18. Ton van Munsteren

    Ton van Munsteren The First Aviators

    Lid geworden:
    31 aug 2002
    Berichten:
    4.713
    Locatie:
    Dordrecht
    Ja wordt zeker verkrijgbaar. Setje zou nu al kunnen maar tek is dan nog niet klaar.
    Ook moet nog wat worden gefijntuned dus als je de tijd hebt tot eind Jan 2020 dan komt dat zeker goed.

  19. H. de Vries

    H. de Vries The First Aviators

    Lid geworden:
    4 dec 2016
    Berichten:
    68
    Locatie:
    Heerde
    Eind januari is geen probleem. Moet intussen ook nog even een Impuls bouwen voor de MayFly. Ik hoor het wel.

    Énke Blériot vindt dit leuk.
  20. Ton van Munsteren

    Ton van Munsteren The First Aviators

    Lid geworden:
    31 aug 2002
    Berichten:
    4.713
    Locatie:
    Dordrecht
    Gaat langzaam maar zijn weer wat verder en daarbij wat foutjes tegengekomen om aan te passen.

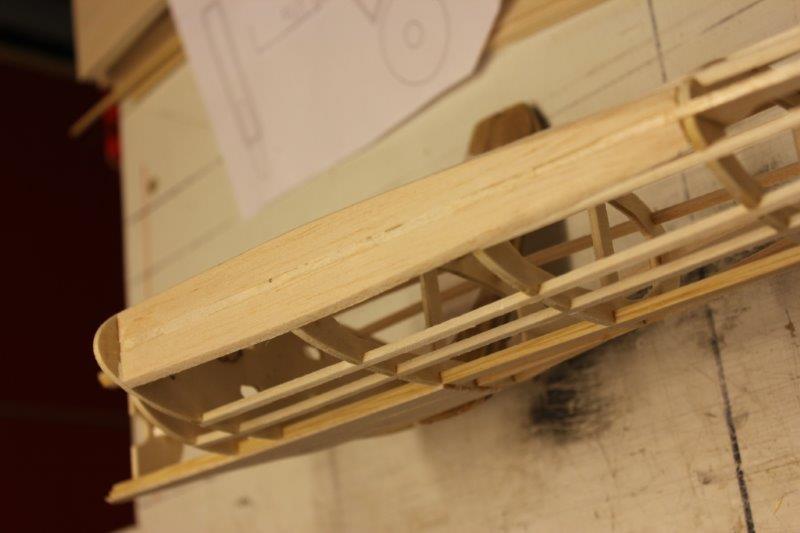

    Het originele model is op de neus voorzien van wat wat plaatjes van spant naar spant.
    Zelf ben ik gegaan voor stripjes balsa, niet de gemakkelijkste optie ben ik achter gekomen.
    Want er zitten flink wat verloop in de spanten maar het lukt en dat is altijd leuk en vooral prettig.


    Niet echt super strak maar goed genoeg voor nu.


    Rompje al lekker stevig en stijver dan verwacht, vorm is wel heel erg grappig.


    Toch bizar hoe men vroeger al van die lastige vormen wist te kiezen, waren toch handige donders.



    Vleugel zetel plaat was te groot op tekening misschien moest dat ook maar ik het er dit van gemaakt.


    Onderstel was een beetje een drama want dat het er veel eerder in gemoeten en daarbij ook aan de andere kant van de spant.


    Foutje maar komt goed later met wat buigen komt het wiel wel op zijn plek.



    Ton

    flymax en H. de Vries vinden dit leuk.
