se5 1/4 scale

Discussie in 'Vliegende schaalmodellen' gestart door vogelman, 9 okt 2012.

  1. vogelman

    vogelman

    Lid geworden:
    15 jul 2009
    Berichten:
    402
    Locatie:
    Maarssen
    Mijn neuport 281c van proctor hebben wij in ruw bouw klaar ,wacht nog op verdere noodzakelijke schaalgegevens en begin ondertussen aan een ander project.
    De schitternde schaalkist se5a van teus was de inspiratie ook zoiets te bouwen maar dan in schaal 1-4 ,maar welke kit ?
    Balsa U S A ,niet schaal genoeg en vaste vleugels ,voor redelijk vervoer heb ik 4 losse vleugels nodig ,ondertussen bij Planet de 1,4 schaal tekening gekocht van dennis bryant ,het eventuele houtpakket hierbij was 280 pond ,te duur ,hetzelfde houtpakket kost bij bob holman 150 dollar.
    Wat traplet exstra bijleverd is toch onbruikbaar zijn plastic onderdelen.
    Met de hulp van teus en ralf uit Haarlem alle beschikbare bouwdraadjes doorgelezen en toen een beslissing genomen en heb de se5 schaal1/4 van D B Models uit Engeland gekocht ,ook daar zitten nogal wat haken en ogen aan.
    Begin einde van de week een draadje op dit forum.
    Groet John.

    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]
    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  2. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Uitstekende keus John! :thumbsup:
    SE5a, Always one of my favorites :D

    Heel benieuwd naar je foto's en de bouwwijze van de DBModels kit.

    Hier nog een leuk filmpje van 3 stuks Se5a :D



    Groeten, Ralf

    Laatst bewerkt door een moderator: 13 nov 2015
  3. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.839
    Mooie keus
    ik heb net een 1/4 fokker d6 overgenomen
    een model van glenn torance
    maar er zit het een en ander aan hetstelwerkzaamheden aan
    zo was het landingsgestel bekleed met alu plaat en niet netjes
    ik wil mijn seidel 7 70 op het model plaatsen

    ook vraag ik me af waarom op de site van glenn staat dat i pas vanaf 2013 leverbaar is

    Laatst bewerkt: 9 okt 2012
  4. Johaver

    Johaver

    Lid geworden:
    19 aug 2011
    Berichten:
    1.967
    Locatie:
    Aarschot.
    SE 5 A is helemaal geen moeilijk toestel om bouwen.

    Heb dit eens gebouwd toen ik nog 15 jaar was met een spanwijdte van 140 cm.
    Was nog zelf getekend ook van een tekening in 3 zijden aanzicht.
    Jammer genoeg had ik niet de mogelijkheid om een zender te kopen, het is nadien jammerlijk beschadigd bij een verhuizing en er werd eenvoudig een vuurtje mee gestookt, zo ging dat vroeger weleens.
    Denk dat het het eerste toestel was dat ik met zijde heb bekleed.
    Folie of oracover was toen nog niet bekend, het was papier of zijde, met liters spanlak.

    Johan.

    Laatst bewerkt: 9 okt 2012
  5. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Als je je eens goed zou verdiepen in de manier waarop alle spandraden bevestigd zitten zou je wel anders praten ;)
    Het toestel heeft ook enorm vele details welke prachtig na te bouwen zijn

    Groeten, Ralf

  6. Johaver

    Johaver

    Lid geworden:
    19 aug 2011
    Berichten:
    1.967
    Locatie:
    Aarschot.

  7. vogelman

    vogelman

    Lid geworden:
    15 jul 2009
    Berichten:
    402
    Locatie:
    Maarssen
    se5 bouw

    Na het bestuderen van de eenvoudige tekeningen en zorgvuldig de bouwbeschrijving doorgelezen kon de bouw van deze kit beginnen.

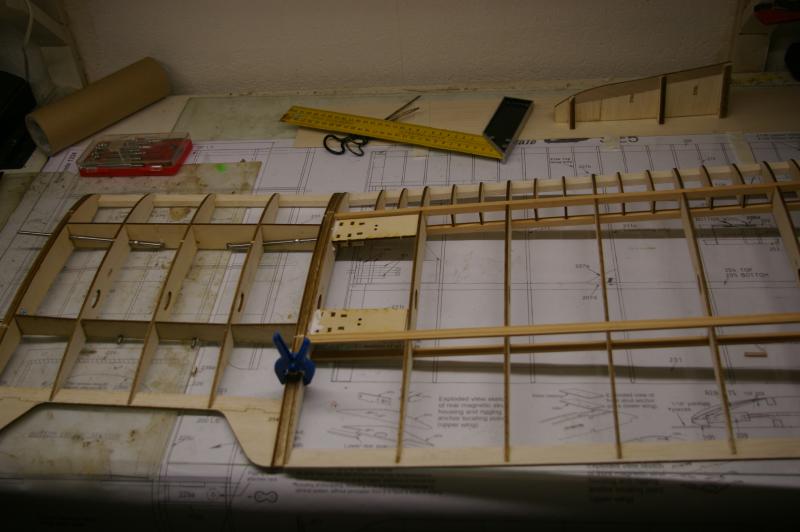

    Volgens het boekje eerst de vleugeltips opzetten daarna de 4 rolroeren .
    En dan de boven en onder middenstuk bouwen ,daarna de 4 vleugels .Ik kwam er al snel achter dat mijn vroegere lego waar ik mee speelde een voordeel was.

    De onderdelen hebben een strake perfecte pasvorm ,klik inelkaar met wat lijm ertussen even drogen op de bouwtekening ,een kind doet de was.

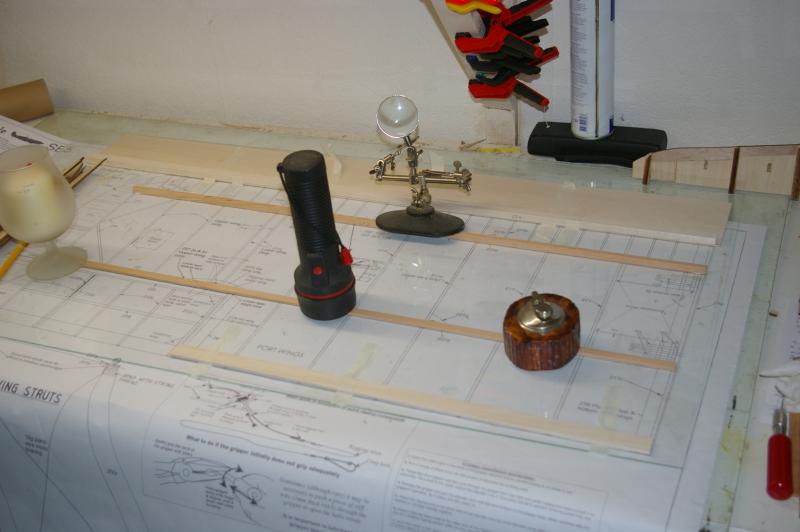

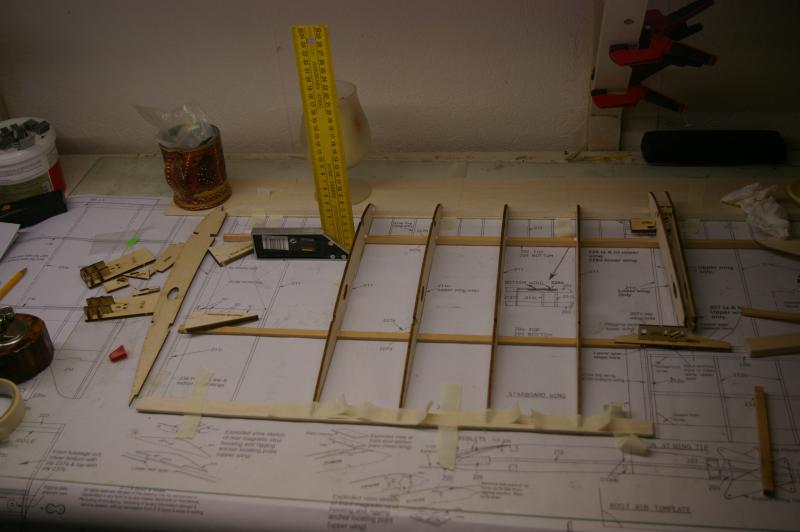

    Ik bouw op een dunne glasplaat [tekening eronder]. Opzet vleugels neuslijst en achterlijst ,op maat afgekort, zet ik vast met tape ,de voorste en achterste onderligger worden op 3 punten vastgezet met een drupie lijm ,ter controle enkele ribben droog er op zetten tot liggers goed vastzitten .

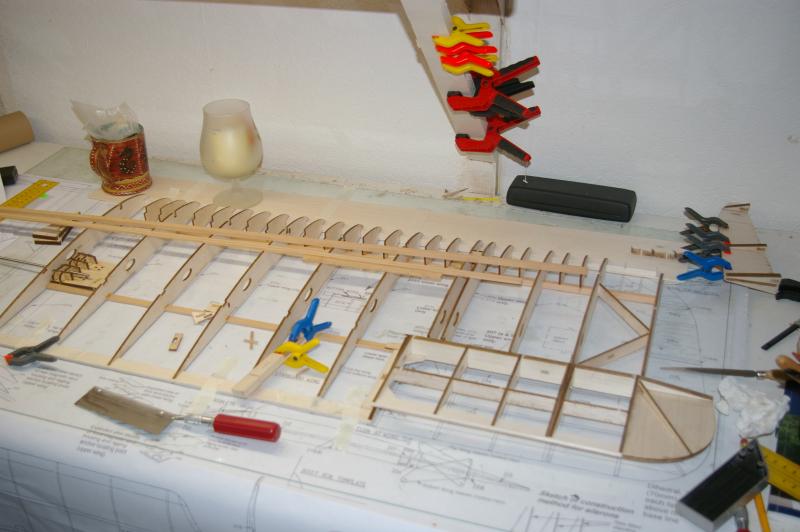

    De vleugelribben vastlijmen ,daarna de riblets en dan de 2bovenste liggers erop ,in een middag 2 vleugels, de wortel rib wordt iets schuin gezet ,2 malletjes zitten in de kit. Alle onder delen voor het middenstuk bij elkaar zoeken en met een dry fit kom je er al snel achter hoe het in elkaar steek ,daarna bouwen en lijmen op de tekening kan niet mis gaan.

    Het onderste midden stuk is iets meer ge compliseerd maar aan de hand van tekening en beschrijving goed te doen ,ik bouwde hem in een middag.

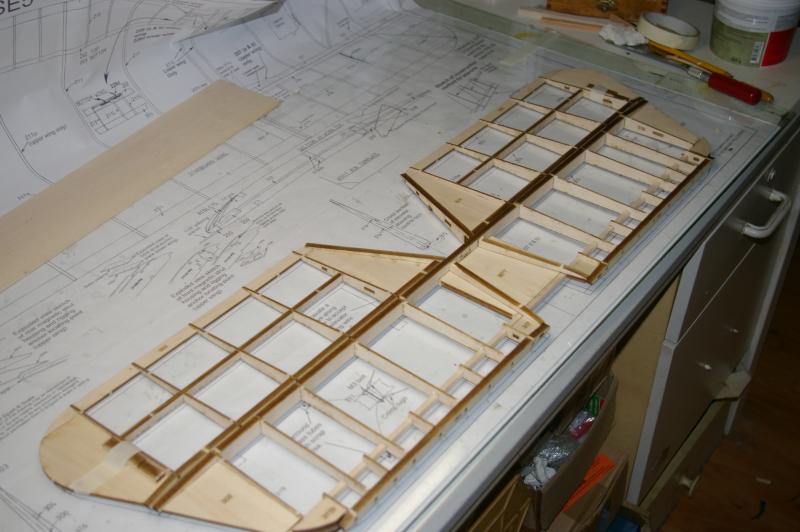

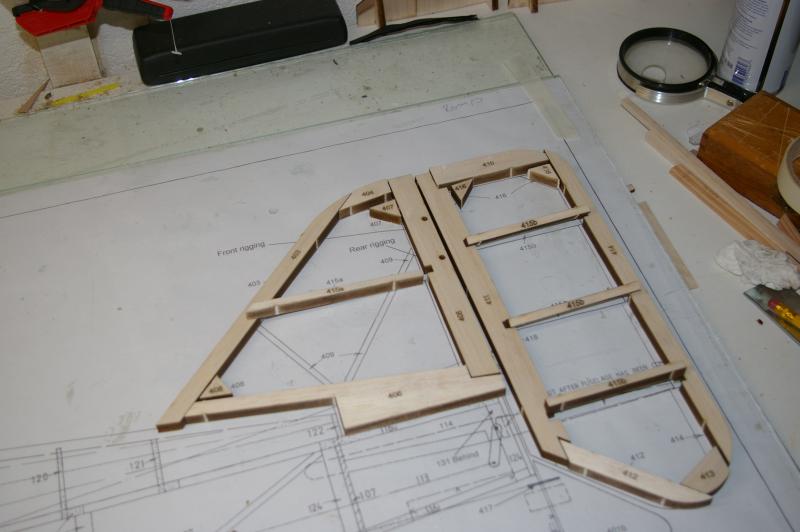

    Stabilo en hoogteroer zelfde laken en pak ,alle onderdelen op de tekening uitleggen lijmen met die handel .Fin en richtingroer zet je in een uur in elkaar .

    Ga vandaag of morgen de romp opzetten. Zo op het oog lijkt het een ideale bouwkit van D,B,Models. Vergeet het maar ,de dummy onderdelen als ze er al bij zitten is plastic ,onbruikbaar , dummy uitlaat,zitje voor piloot ,decals, guns , wielen zitten er niet bij .

    Wil je schaal bouwen ,dan moet je alles zelf bouwen ,ook op de tekening staan geen schaalgegevens niets . De spandraden worden vastgezet inde vleugels met een spannertje en op de leuke verwijzing bij het landingsgestel none scale. Zo lust ik er nog wel een paar romp met een kwikling ,qua schaal absoluut onbruikbaar.
    Op de tekening staat een .Heb gelukkig de 1/4 scale tekening van dennis bryant er bij gekocht en daar staan voor 90 procent de schaalgegevens op.
    Verder de bouw van Teus zijn se5a met een schat van ervaring en ralf de specialist op se5 gebied met aangeboden bouw draadjes maken dit project toch haalbaar voor mij. Komende tijd zal ik stap voor stap de bouw op het forum zetten met de oplossingen die we bedenken.


    Gr, John.

    [​IMG]


    [​IMG] [​IMG]
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]



    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  8. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Dat ziet er goed uit John!
    Dank voor het plaatsen van de foto's, gaaf te zien hoe DBModels zijn kisten opbouwt. :D
    Zie ik het goed dat de ribben van het stabilo uit 2 helften opgebouwd zijn?, handig!
    Welke afmetingen hebben je hoofdliggers in de vleugel en hoe dik is de staartvin?

    Groeten, Ralf

  9. vogelman

    vogelman

    Lid geworden:
    15 jul 2009
    Berichten:
    402
    Locatie:
    Maarssen
    Ralf hoofdliggers hardhout voor 8 x6 m,m en achter 10 x 4 m,m .
    Zoals je ziet geen staand tussenschotjes tussen de 2 hoofdliggers.
    staartfin ,heb ik nog niets aan gedaan ,word opgebouwd uit hart 1,5 m,m triplex met aan bijde kanten afgedekt met balsa ,maak ik mischien van vol triplex ?
    john

  10. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Dank voor de afmetingen :D

    Je bedoelt een soort sandwichconstructie?
    Vol triplex zou ik zeker in de staart niet doen i.v.m. evt. extra ballast in de neus

    Groet, Ralf

  11. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Sorry, ik bedoelde je rudder :D

  12. vogelman

    vogelman

    Lid geworden:
    15 jul 2009
    Berichten:
    402
    Locatie:
    Maarssen
    Rudder is simpel vol balsa latjes 10 m,m dik.

  13. vogelman

    vogelman

    Lid geworden:
    15 jul 2009
    Berichten:
    402
    Locatie:
    Maarssen
    se5 bouw

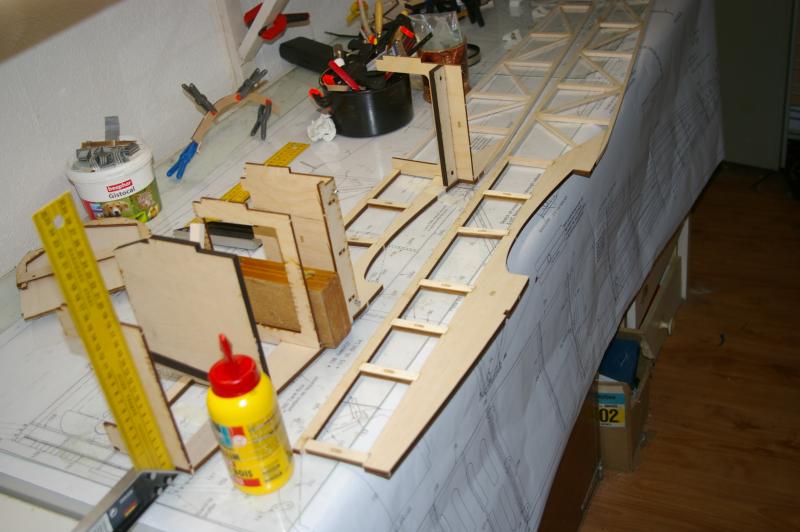

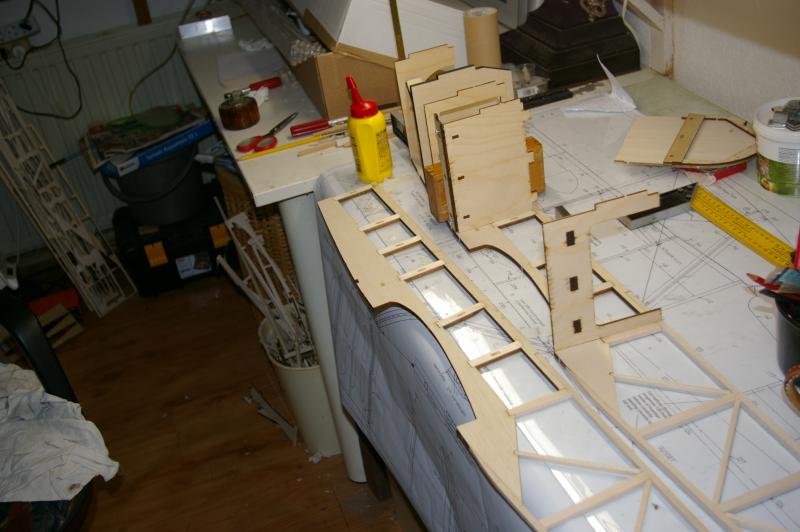

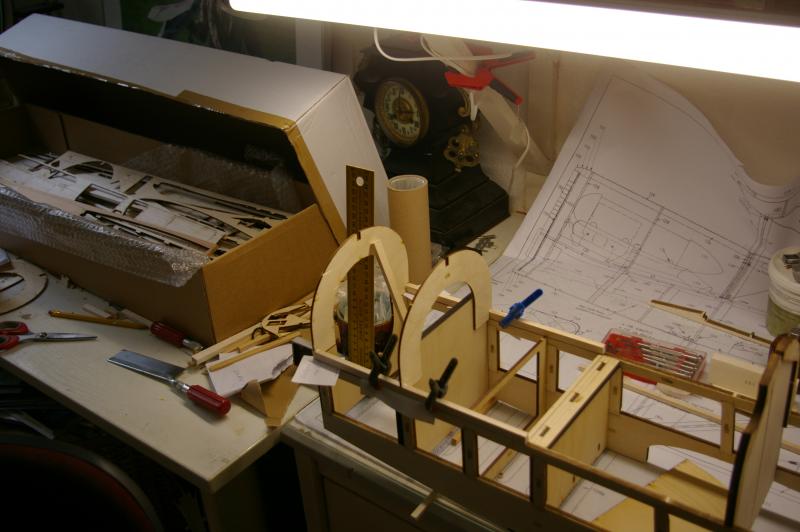

    Opzet van de romp is traditiegetrouw eenvoudig ,wat wel opviel met het bestuderen van diverse tekeningen dat de opzet bijna van allemaal hetzelfde is.

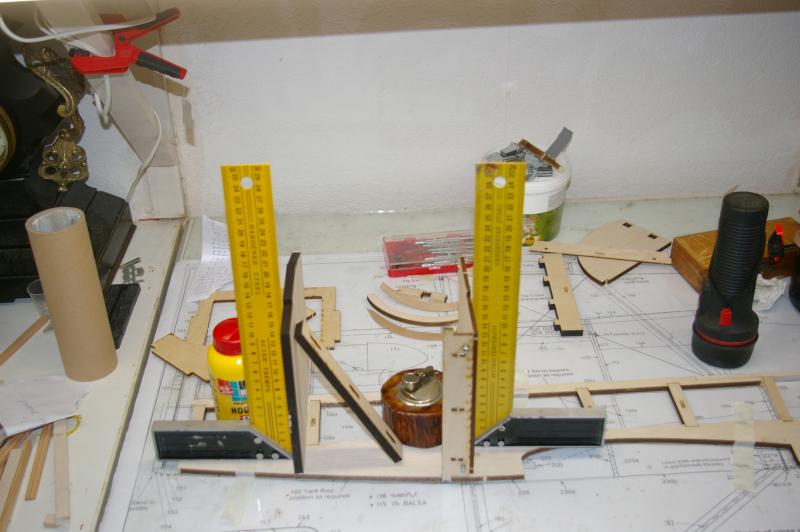

    2 helfden gebouwd ,een plat en de onderspanten kunnen er zuiver haaks op gelijmd worden ,wederom pasvorm is zo perfect dat spanten amper iets nodig hebben voor steun ,staan gelijk haaks op de romp ,de zadels voor de caban breng ik gelijk los aan [voorgeboord] hoef ik dat niet te doen als de spanten vast zittEN.
    EERSTE VERANDERING GEDAAN IN VERBAND SCHAAL BOUWEN ,DE OPEN SPANT MET HET KNIJPERTJE WAS VOL BALSA ,HEB HET OVERGROTE DEEL BALSA WEGGEHAALD OM EEN OPEN SPANT TE KRIJGEN ,IS DE OPENING NAAR HETCOCKPIT INSTRUMENTENBORD .
    WAT OOK EEN PLUSPUNT IS ,HET LANDINGSGESTEL ZIT MET HET VLEUGELMIDDEN ONDERSTUK VAST MET 4 SCHROEVEN [INSLAGMOEREN].
    BOVENKANT LANDINGSGESTEL ZIT EEN AANSLUITING NAAR DE VLIEGENDE SPANDRAAD [HOORD EEN DUBBELE TE ZIJN ] ALS IK DIE LAAT VALLEN EN IK BRENG DIE VLIEGENDE DRADEN OVER NAAR DE ROMP VLAK BOVEN DE POOT VAN HET LANDINGSGESTEL ,WAT EIGENLIJK SCHAAL IS ,KAN IK HET LANDINGSGESTEL ER AFLATEN ,MAKKELIJK MET VERVOER EN MET 4 SCHROEVEN ZO WEER VAST ZETTEN.
    ACHTER OOK BEGONNEN MET DE STRINGERS .
    VOLGENDE WEEK VERDER ,IK BOUW TOCH BIJNA IEDER DAG ,HET GAAT SNEL GENOEG.
    gR, JOHN.

  14. vogelman

    vogelman

    Lid geworden:
    15 jul 2009
    Berichten:
    402
    Locatie:
    Maarssen
    se5

    [​IMG] [​IMG] [​IMG] [​IMG] [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  15. vogelman

    vogelman

    Lid geworden:
    15 jul 2009
    Berichten:
    402
    Locatie:
    Maarssen
    se5

    [​IMG]

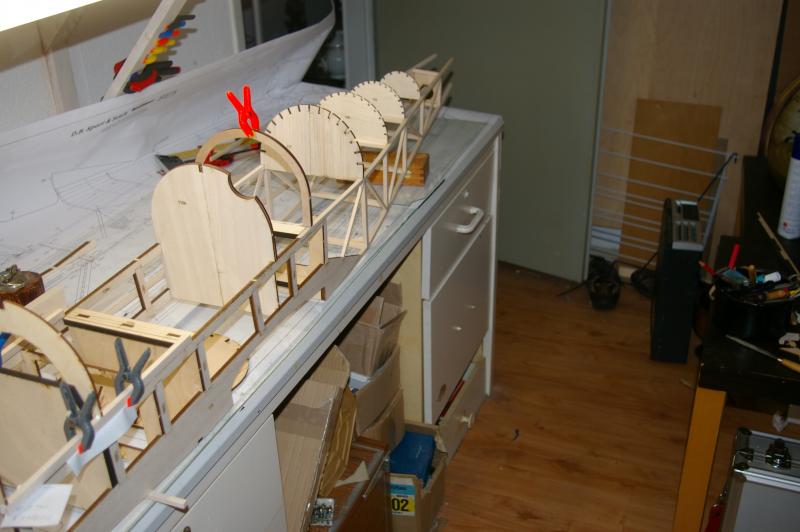

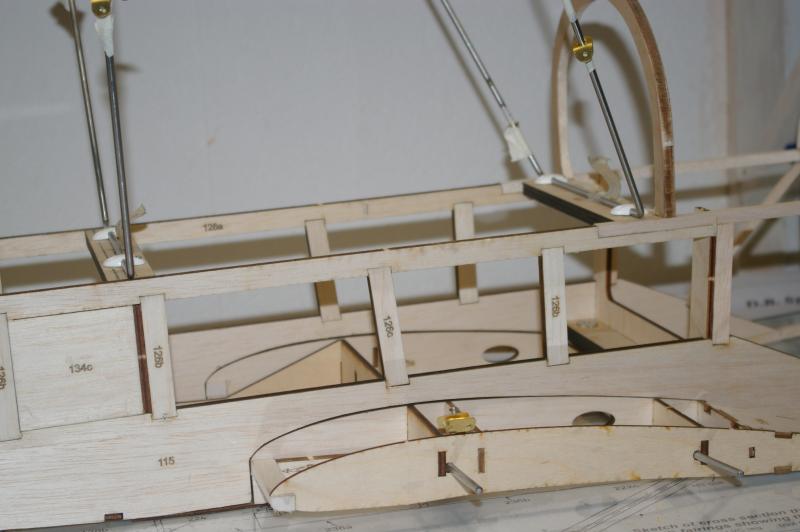

    [​IMG] Wij zijn weer goed bezig, alle stringers aangebracht en een exstra balsa spandje gesneden waar de voorkant van de gun op rust.
    D B models had een zwevend balsa plankje hiervoor in gedachte slechts aan een kant vast op een spand ,geen mooie oplossing.
    Tussendoor de omlijsting van de voorkant in elkaar gezet ,later een foto .
    Ook begonnen aan het zagen van de aansluitbledjes voor de [​IMG] spandraden ,maak een bijna complete set zelf de oplossing van db models is geen schaal.
    Ook de spandraden in het staart gedeelte ga ik veranderen ,D B heb hiervoor 3m,m koperen buisjes met een m3 boutje er door ,is te zwaar maak hem van een kunststof buisje en m2 er door ,later een foto.

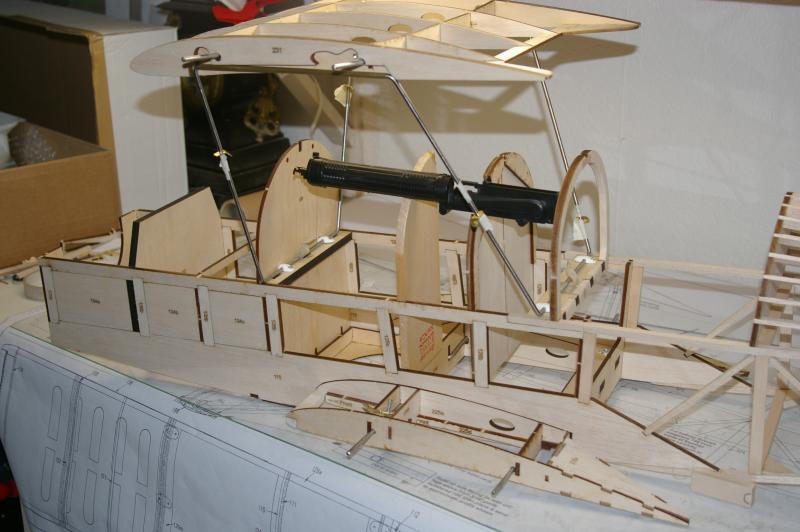

    De midden beneden vleugelstuk valt zonder hulp perfect op zijn plaats ,gelijk maar de via cabane staaldraden het vleugel bovendek aangesloten en ziedaar perfect waterpas ,kan nu het kruis aan bijden kanten aanbrengen en met de bledjes vastzolderen.
    Tot volgende keer.
    john.

    Laatst bewerkt door een moderator: 17 nov 2015
  16. strutter

    strutter PH-SAM

    Lid geworden:
    17 sep 2006
    Berichten:
    4.465
    Locatie:
    Haarlem
    Mooi werk John :thumbsup:
    Zo te zien past alles mooi inelkaar met die tags eraan.
    Je gaat lekker hard zo, mooi om de foto's te zien

    Groeten, Ralf

  17. vogelman

    vogelman

    Lid geworden:
    15 jul 2009
    Berichten:
    402
    Locatie:
    Maarssen
    bouw se5

    [​IMG] [​IMG] Geachte lotgenoten.

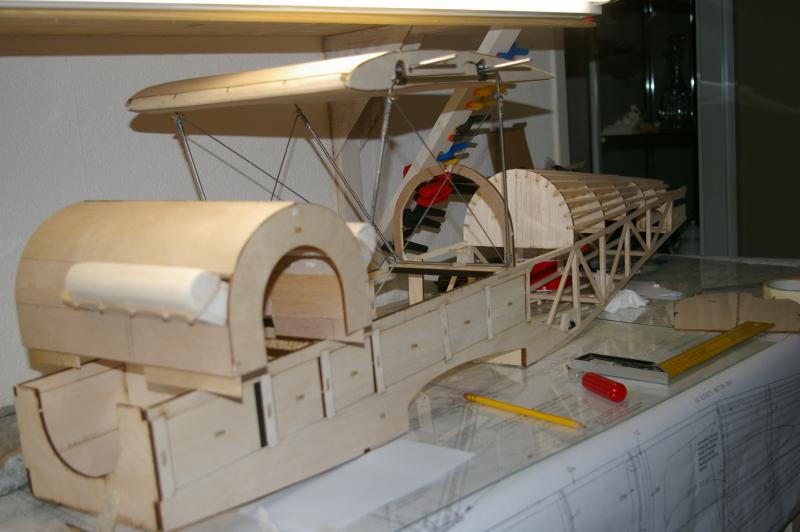

    Was aardig op weg ,motorcap en dummy motoren gemaakt ,maar wat blijkt moet eerst de cabane plaatsen voor ik het middenbovenstuk ga indekken.
    Dit gaat bij het bouwen problemen geven en heb het volgende besloten .
    De rompbeneden gedeelte klaarmaken ook de schaaltoevoegingen .
    sevobevestiging en aansturing naar hoogte en richtingroer en skid.
    de open achterzijde bekleden met het rijgwerk aan de zijkant.
    Dan de boven zijden vanaf de motorcap al het houtwerk precies op maat maken ,de cockpit geheel instaleren.
    Dan kan de cabane er blijvend op ,het pasklare houtwerk bovenkant plaatsen.
    de servo,s voor hoogte en zijroer hoop ik onder de pilootzitplaats te kunnen plaatsen[zitplaats verwijderbaar] hopende voldoende ruimte te hebben om cokpit zo voledig mogelijk te kunnen inbouwen.
    Ben de komende tijd weer onder de pannen met dit werk.
    John.
    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  18. Kaypeters

    Kaypeters

    Lid geworden:
    23 apr 2012
    Berichten:
    212
    Locatie:
    Den Haag
    Zijn deze kits ook te koop in Nederland? Ziet er erg goed uit!!

  19. vogelman

    vogelman

    Lid geworden:
    15 jul 2009
    Berichten:
    402
    Locatie:
    Maarssen
    se5

    Helaas nee ,alleen te koop rechtstreeks bij D B models in Engeland.
    Niet goekoop inclusief oversturen 485 euro .
    Geen schaal atributen ,alles zelf maken .ook decals ,wielen ,guns enz, zitten er niet bij ,alleen de pasform van de kale kit is subliem.
    John.

  20. ramses

    ramses Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    21 sep 2008
    Berichten:
    5.089
    Locatie:
    N. Brabant
    Hoi John,

    Wordt prachtig!
    Komt me bekend voor, lastig af en toe de volgorde te bepalen.
    Het één moet af voor het andere gedaan kan worden.
    Maar komt helemaal goed, wordt een hele mooie S.E.5.A

    Veel plezier met de bouw verder,
    Groeten, Ramses
