Sherman M4A3 (105) 1/6

Discussie in 'Tanks / Rupsvoertuigen' gestart door Arthur Hermans, 21 sep 2014.

  1. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    270
    Locatie:
    Wijchen
    Een tijdje geleden een doos(je) binnen gekomen.
    [​IMG]

    Moah!! een hoop plastic voor relatief weinig geld!
    [​IMG]

    [​IMG]

    kleine beschadigingen door blijkbaar iets te krachtige pin die de romp uit de mal moest drukken.
    [​IMG]

    En nog al grote flash lijnen
    [​IMG]

    Mooi! Doordat er een dubbele loop in de kit zit kan ik nog kiezen welke versie gemaakt gaat worden.
    [​IMG]

    [​IMG]

    Wielophanging, het zal me benieuwen of ik hier iets van zal gaan gebruiken.
    [​IMG]

    [​IMG]

    5 zakken met de track onderdelen.
    [​IMG]

    En het laatste grut.
    [​IMG]

    Het is de bedoeling dit statische model rijdend te krijgen.

  2. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    270
    Locatie:
    Wijchen
    Okay,

    Het loopwerk moet eigenlijk opnieuw worden gemaakt aangezien het nauwelijks beweegbaar is.

    Ik ben ondertussen achter gekomen bij de bouw van een 1/6 PzII dat het gewicht een grote factor is.
    aangezien de Sherman best veel groter is zal het gewicht ook wel hoger zijn.
    Dus plastic of resin draagarmen zullen het wel niet gaan worden.

    De draagarmen zijn dus uit een stuk....
    [​IMG]

    De zaag erin en na wat plamuur plak- en vijl werk ben ik nu zo ver...
    [​IMG]

    [​IMG]

    [​IMG]
    De draagarmen moeten alleen nog wat gietstructuur hebben.

    Het laatste heb ik dus al wel met de hefboom gedaan met Mr.surfacer 500.
    [​IMG]

    Verder is, hoe heet dit ding, ook aangepast....
    [​IMG]


    Als laatste ook een begin gemaakt met de bogie behuizing....
    De achterkant is namelijk nog al kaal
    [​IMG]

    De draagarmen en andere onderdelen ga ik van zamak maken.
    Ik ben alleen nog niet uit of de bogie behuizing in resin of zamak zal na gieten.
    Het nadeel van zamak is dat er veel meer werk in zal gaan zitten, omdat dan de behuizing dan in meerdere delen moet worden gemaakt.

  3. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    270
    Locatie:
    Wijchen
    Wielen zijn dus hol,
    [​IMG]

    eerst even afplakken....
    [​IMG]

    ...en vullen met resin.
    [​IMG]

    Vervolgens afdraaien, en een half wiel is klaar.
    [​IMG]

    Nu alleen nog wat klinknagels.
    [​IMG]

  4. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    270
    Locatie:
    Wijchen
    Andere zijde van het wiel ook gemaakt.
    [​IMG]
    Doordat de ene een "mannetje"en het andere een "vrouwtje" is wordt bij het verlijmen de delen goed gecentreerd.

    Een aantal delen in warmte bestendig resin na gegoten.
    Linker en rechter draagarm
    [​IMG]
    Messing bussen zijn gelijk mee gegoten.

    Glij hoek,
    [​IMG]

    en glij blok
    [​IMG]

    kantel armen
    [​IMG]
    Een glij blok zit er al in geklemd, later worden deze ook vast geschroefd.

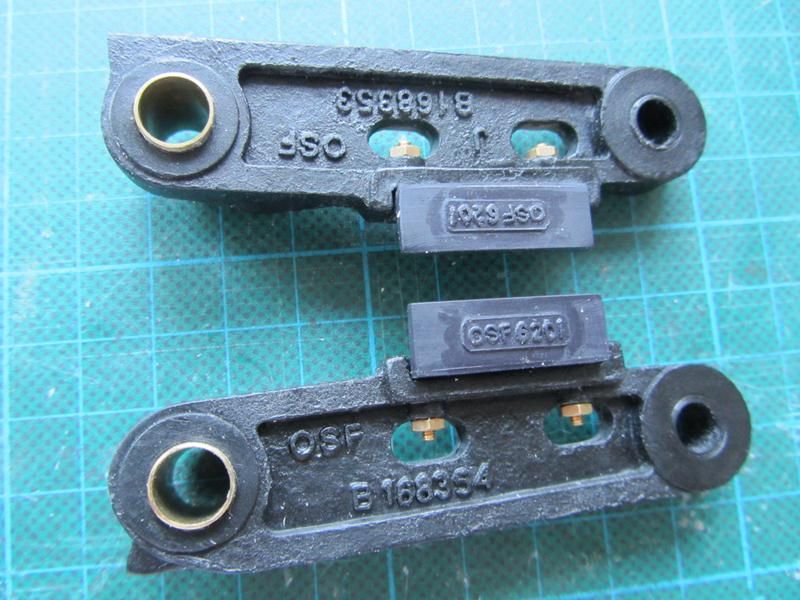

    Glij hoeken vast geschroefd aan de draagarmen.
    [​IMG]

    Draagarmen met bus en as
    [​IMG]

    binnenzijde van de bogie is ook af.
    [​IMG]

    [​IMG]

    Dummy veren.
    [​IMG]

    En de echte,
    [​IMG]
    [​IMG]

    En zo worden de veren gemaakt,
    aGDPM9dplqU[/media] maken - YouTube

    Laatst bewerkt door een moderator: 13 nov 2015
  5. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    270
    Locatie:
    Wijchen
    Tijd om de bogie in elkaar te zetten.
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    En als laatste wat bewegende beelden.
    Ophanging - YouTube

  6. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    270
    Locatie:
    Wijchen
    Beugel voor de toproller is ook klaar.
    [​IMG]

    En de bogiebehuizing is nu klaar om afgevormd te worden.
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

  7. Timstone

    Timstone

    Lid geworden:
    14 aug 2014
    Berichten:
    12
    Grote goden, wat een moeite steek je er in. Super gaaf om te zien. Top Notch!
    Toch vraag ik me af of de resin delen van de ophanging tegen de belasting van het rijden opgewassen zijn.

  8. Roel

    Roel

    Lid geworden:
    4 jul 2003
    Berichten:
    404
    Locatie:
    Drunen
    Ik vermoed zo, afgaande op andere bouw projecten van Arthur dat die nog wel in metaal gegoten gaan worden.

  9. Tiger I

    Tiger I

    Lid geworden:
    28 sep 2011
    Berichten:
    1.734
    Locatie:
    Groningen
    Waar komt het idee voor een Sherman zo vandaan Arthur?

    [​IMG]

  10. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    270
    Locatie:
    Wijchen
    Ik heb de onderdelen in rezin na gegoten puur omdat ik de master niet wil beschadigen.
    De metaalmal moet gevulkaniseerd worden.
    Dat wil zeggen dat de mal onder druk twee uur op 90 graden in de oven moet.
    De kans is dus dat de plastic masters zullen vervormen.
    Het zwarte resin is bestand tegen een temperatuur van 180 graden, en is daarbij ook erg hard dus dat komt voor het mallen maken wel goed.

    En dat het een Sherman is heeft niks met de aanstaande film te maken.
    Ik heb al een 1/6 Dragon Pz II omgebouwd naar RC (al is die nog niet klaar).
    Dus een geallieerde tank is voor mij een logisch vervolg.

  11. Tiger I

    Tiger I

    Lid geworden:
    28 sep 2011
    Berichten:
    1.734
    Locatie:
    Groningen
  12. Roel

    Roel

    Lid geworden:
    4 jul 2003
    Berichten:
    404
    Locatie:
    Drunen
  13. Bumper

    Bumper

    Lid geworden:
    15 sep 2008
    Berichten:
    315
    Locatie:
    Vlissingen, Zeeland
    Hoe is de kwaliteit van Dragon kits in tegenstelling tot bijvoorbeeld Tamiya, Arthur?

  14. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    270
    Locatie:
    Wijchen
    Tja,
    Wat moet ik er van zeggen.
    De 1/6 Dragon kits zijn eigenlijk opgeblazen 1/35 modellen.
    Overigens zijn het eigenlijk modellen die als achtergrond dienen voor 1/6 figuren.
    Betreft details laat het dus te wensen over, maar een beetje modelbouwer ziet dat weer als een uitdaging.

  15. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    270
    Locatie:
    Wijchen
    Eindelijk tijd gehad om een mal te maken.

    [​IMG]

    M3 Schroeven in de mal gedrukt voor het afgieten.
    [​IMG]

    Eerst maar eens in gewoon resin.

    [​IMG]

    [​IMG]

    slechts een paar kleine luchtbelletjes, die zijn makkelijk op te vullen.

    [​IMG]

    [​IMG]

  16. Tiger I

    Tiger I

    Lid geworden:
    28 sep 2011
    Berichten:
    1.734
    Locatie:
    Groningen
    Wat komt er na de resin, een kunststof die wel sterk is? Mooi dat je dat zo zelf kunt, kunststof gieten :)

  17. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    270
    Locatie:
    Wijchen
    Yep!
    Hierna het zwarte resin.
    De mal zit al in het drukvat. Een dag laten uitharden zodat ik zeker ben dat het resin voldoende is uitgehard.
    Vervolgens een paar proefjes doen of het sterk genoeg is.
    Als het niet sterk genoeg is, moet ik een nieuwe mal maken om het in zamak te gieten.

  18. Arthur Hermans

    Arthur Hermans

    Lid geworden:
    21 feb 2005
    Berichten:
    270
    Locatie:
    Wijchen
    Een nieuwe gieting, nu in zwart resin.
    En om te proberen gelijk 2 alu bussen mee gegoten.
    [​IMG]

    Het valt mij niet tegen.

    Een minpuntje zijn wederom de kleine gaatjes....
    [​IMG]

    Daar moet ik dus maar mee leven....

  19. Tiger I

    Tiger I

    Lid geworden:
    28 sep 2011
    Berichten:
    1.734
    Locatie:
    Groningen
    die gaatjes daar zie jij toch geen gat in :)

  20. johannesw

    johannesw

    Lid geworden:
    21 okt 2010
    Berichten:
    393
    Locatie:
    Hoogezand
    Het is blijkbaar moeilijk resin te gieten zonder luchtbellen, wel jammer.
