ss Zwarte Zee

René-D

René-D

In een ver verleden en zo als velen met mijn de Zwarte Zee 4 gebouwd.
Verlichting werkend gemaakt en op afstand schakelbaar gemaakt.

Helaas is deze tijdens verhuizing te zwaar beschadigt geraakt.
Eenmaal iets gebouwd blijft het kriebelen om toch weer iet op te pakken.
Ik wilde weer een Zwarte Zee bouwen.
Internet afgestruind naar de 1, helaas nog niets gevonden.
Dus word het de 2.
Daar stoom mijn ook erg trekt was al gouw de wens geboren net als het origineel een stoom machine als voortstuwing.
Het moest minimaal een twee cilinder worden daar hij zelf startend dient te zijn.
Een drie doet mijn kwijlen maar dat kan altijd nog, niet te hard van stapel gaan lopen.

Bij de NVM hadden ze gelukkig de tekening.
10.14.006/A voor het schip, 60.01.027 de twee cilinder en 60.01.033 voor de omkeer beweging.

In middels diverse verslagen gelezen wat mijn twee richtingen op slingerden.
1) Wat een kennis is hier aanwezig, mooie bruikbare verslagen.
2) Jemig waar begin ik aan.

Helaas zijn de tekeningen niet echt kwalitatief wat ik hoopte meer bij gebrek aan beter gaan we er voor.
Tevens wat na slagwerken aangeschaft kennis is het handvat van de kunst.
Dat viel dus ook weer tegen.
Stencil kwaliteit met een nietje gebonden "boeken".
Dan ga je eens achter je oren krabben en aan de slag.

Welk hout en hoe dik????
Met sloep begonnen, hoe moeilijk kan het zijn?
Moeilijker dan gehoopt.
Ik ga schaal 1:50 bouwen dis 1 mm is 5 cm.
Een latje van 4 mm komt dus over een met balk van 20 cm.
Roer-latje is "maar" 2,8 mm en komt dus overeen met balk van 14 cm.
Dat begint er op te lijken.

Wil de sloep ook open als het uit komt dus echte spanten.
Beginners fout? helaas brak het spantje tijdens het zagen.

Volgend probleem was tekenen van de spanten.
Ik krijg ze niet mooi symmetrisch wat je voor een sloepje van 10 cm toch wel wil.

Ik ben nu bezig diverse modellen te maken en zo doende de techniek onder de knie te krijgen.
Mogelijk bouw ik twee rompen te gelijk.
De "reserve" romp kan ik dan elektrisch maken en als zz 3 uit gaan voeren.
Dat is echter een vooruit lopende spinsel.
Als ik foto's plaatsen door hen zal ik deze bij gaan voegen.

René D

Hallo Rene,

Een mooi schip de ZZ2. Stond ooit op mijn lijstje om eens te bouwen na de ZZ3 gebouwd te hebben.

Voor het symmetrisch aftekenen van spanten kun je op de halve spantvorm het papier dubbelvouwen en op een raam de andere kant aftekenen, daarna open vouwen en je hebt een symmetrische vorm. Voor de romp kun je vuren latten gebruiken. Die zijn lekker sterk.
Succes met de bouw.

Groeten Paul

Hallo René

Ik mag graag lindenhout gebruiken, licht en taai.
En ook makkelijk te buigen.
Heb je ook al wat foto's?

Grt John

Met schaamrood op de kaken moet ik een correctie geven.
Heb in een artikel gelezen dat de zz3 de gehermoteriseerde zz2 is.
Blijken toch twee totaal verschillende schepen te zijn.
Sorry

Helaas heb ik nog geen foto's daar ik een verslag wil maken van af eerste spant en niet van af het moment dat romp al zo goed als af is.
In middels diverse verslagen gelezen soms met open mond soms zakt moet in de schoenen van de bagger.
Zo als Paul en John nu reageren is welkom, bedankt vast.
Ik schaar me zelf onder de beginners en zal het dus wel eens fouten maken.
Begin ik weer overnieuw en pas als ik tevreden ben gebruik ik het.

Hoe ver ben ik nu?
In middels aan het oefenen op zaag tafel.
Helaas staat zaag 2 mm uit het hart.
Ben daar in het begin lekker de fout mee in gegaan, toch maar open haard maken?

Twee langs spanten gemaakt, een van 3,8 mm maranti triplex en een van 6 mm berken triplex.
Geen van beide bevallen me, ga dus op zoek naar geschikte plaat ? toch 6 mm maranti?

Op internet gezocht naar boek de vier Zwarte Zeeën.
Helaas niet te vinden.

Wie weet er nog een te koop?

René D

Hallo Rene,

Het boek heb ik dus als je wat wilt weten, laat je het maar horen. De schrijver Dick Pilkes (1 van de twee schrijvers van het boek) ken ik persoonlijk hij weet erg veel van de 4 ZZen en heeft een uitgebreid archief over deze schepen.

Groeten Paul

Ze zullen die vast hebben, even een mailtje sturen via de website.
Ze hebben daar een heel digitaal kennis centrum, tenzij ze toendertijd de "Zwarte Zee I" inclusief tekeneningen aan de Russen hebben verkocht( het schip is aan de Russische marine verkocht)
Succes!

De ZZ1 en de ZZ2 zaten bijna geen verschil in. Het gaat om de rompvorm, zodra je die hebt kan je de rest aan de hand van foto's bouwen.

Groeten Paul

P. Burghoorn zei:
Hallo Rene,

Het boek heb ik dus als je wat wilt weten, laat je het maar horen. De schrijver Dick Pilkes (1 van de twee schrijvers van het boek) ken ik persoonlijk hij weet erg veel van de 4 ZZen en heeft een uitgebreid archief over deze schepen.

Groeten Paul
Klik om te vergroten...
Hallo Paul.
Ik heb zeker belangstelling in het boek.
Ik ben nog niet zo handig met deze forum dat ik een persoonlijk berricht kan sturen.
Graag verneem ik hoe ik het kan bestellen bij u.

Groeten,
René

Hallo Rene,

Misverstand. Je kan bij mij niet het boek bestellen maar ik wil je wel helpen als je info uit het boek wilt hebben en ik kan je eventueel in contact brengen met dhr. Pilkes de schrijver van het boek.

Groeten Paul

Vandaag het boek besteld.
Is van particulier en via via besteld.
Heb nog geen definitief ja maar heb wel hoop.

Zal me als het binnen is eens eerst gaan verdiepen in het schip.
Morgen aanvang maken met de stoom machine.
Heb ik voorlopig een even rustig de tijd om me te bekwamen in houtbouw.
Weet nog niet of opbouw uit hout word of messing.

Een ieder die tot nu toe gereageerd heeft bedankt.

Gefeliciteerd met de aanschaf van het boek (hoop ik). Je gaat er geen spijt van krijgen, zelfs al bouw je de ZZ2 niet is het nog steeds een fijn boek om te lezen en erg leerzaam.

Vandaag het boek de vier Zwarte Zeeen binnen gekregen.
Bedankt setsunakaede.
Boekwinkeltjes had hem nog.

Was al eerder op hun site geweest toen was hij er blijkbaar nog niet.
Voldoende lees voer dus voor komende weken.

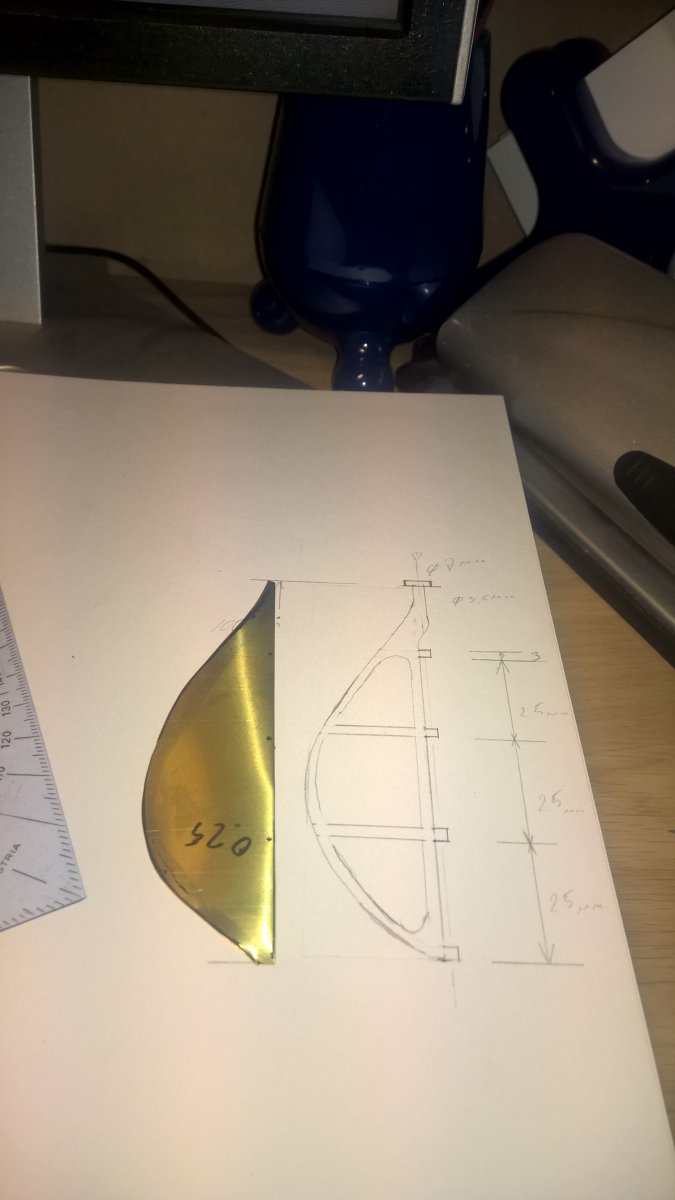

aftekenen roer.jpg

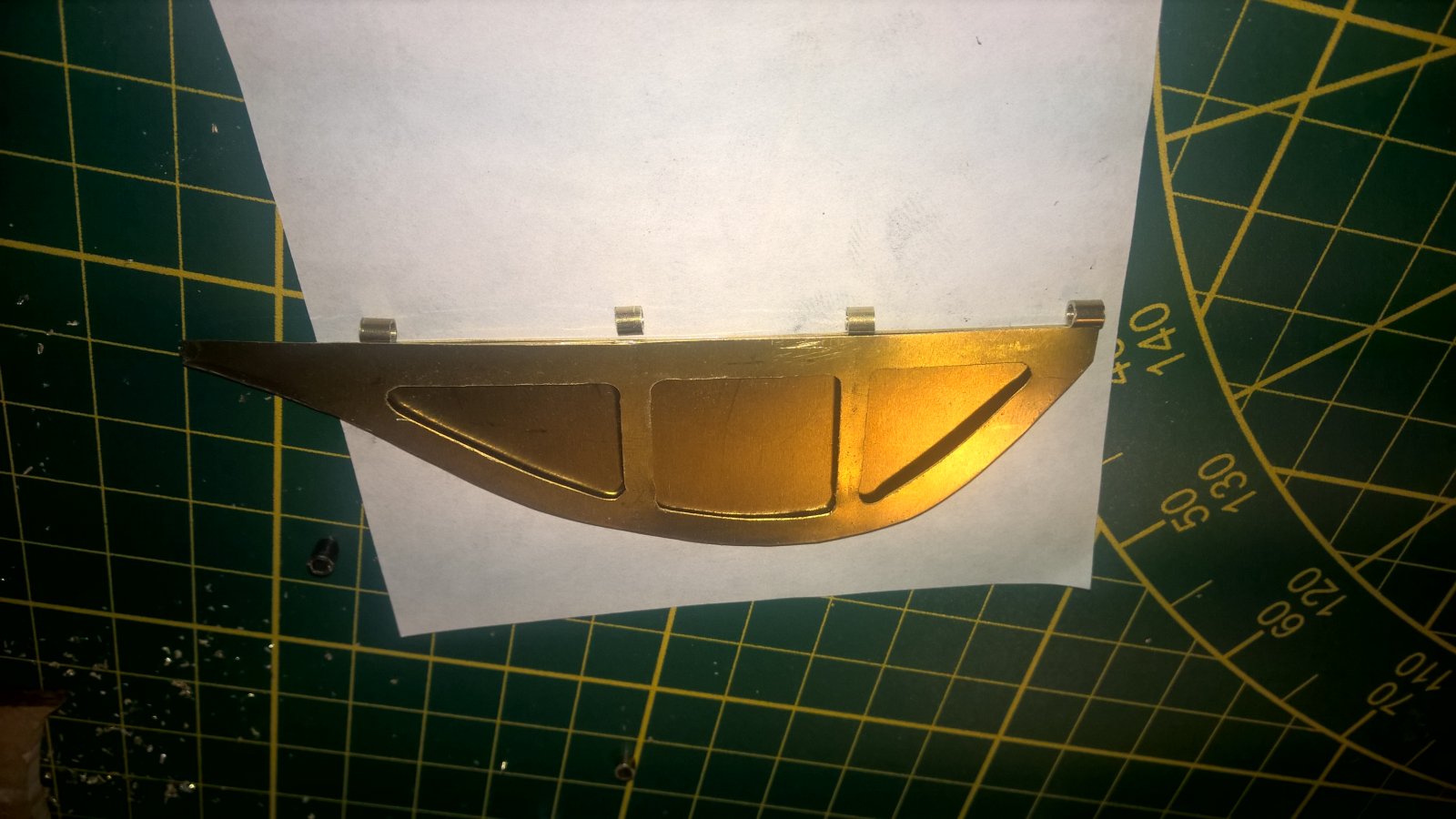

Opbouwen roer.jpg
Roer gereed.jpg
Het eerste onderdeel is gereed.
Nog geen top afwerking maar geen zin om weer over nieuw te beginnen.
Komt nog verf overheen dis vallen de beginners foutjes minder op

Hoi Rene , Leuk project ik heb de tekeningen van de Roode zee nog liggen die staat nog op de agenda omdat mijn overgrootvader daar op heeft gevaren.
Het is een prachtig schip met die 2 pijpen en er zijn inderdaad heel weinig foto's te vinden van beide schepen.
Het roer kan je nog bijwerken met een scherpmesje het teveel aan gebrachte soldeer wegschrapen, het ziet er prima uit voor de rest.

Daar het roer niet bevalt overnieuw begonnen.
Deze keer een iets groter oppervlak want afgehakte eenden-poten sturen niet zo fijn.
Uiteindelijk zal het model ooit eens gaan varen dus een beetje sturen is dan mooi mee genomen.
Tijdens bewerken twee lagen op elkaar zo dat het mooier symmetrisch word en het sneller werkt, dacht ik.
Helaas er zijn stukken uit de achterste plaat gebroken en het materiaal is gescheurd.
Even diep adem halen en over nieuw beginnen.

Vandaag leverancier van de onderdelen voor mijn draaibank gebeld.
Onderdelen zouden 3 weken levertijd hebben.
Na 3,5 week maar eens een mail de deur uit waar alles blijft, geen reactie. Mail word zelfs niet eens gelezen.
Dus maar eens bellen, jammer nog niet binnen kan nog wel eens maandje of wat duren??? of wil je je geld terug.:(

Daar zit ik dan met een stilstaande draaibank waarvan onderdelen nog van de maan opgehaald moeten worden.

Gelukkig werkt mijn freesbank nog wel:yes:

Door andere werkzaamheden heeft bouw stil gelegen.
Helaas zal dat komende tijd zo blijven.
Onderdelen besteld voor draaibank welke naar nu blijkt niet binnen 3 weken geleverd worden.
Na 4 weken gebeld, nou dat gaat nog wel minimaal 6 weken duren meneer.
Wat delen voor freesbankje besteld, na twee dagen in huis :)

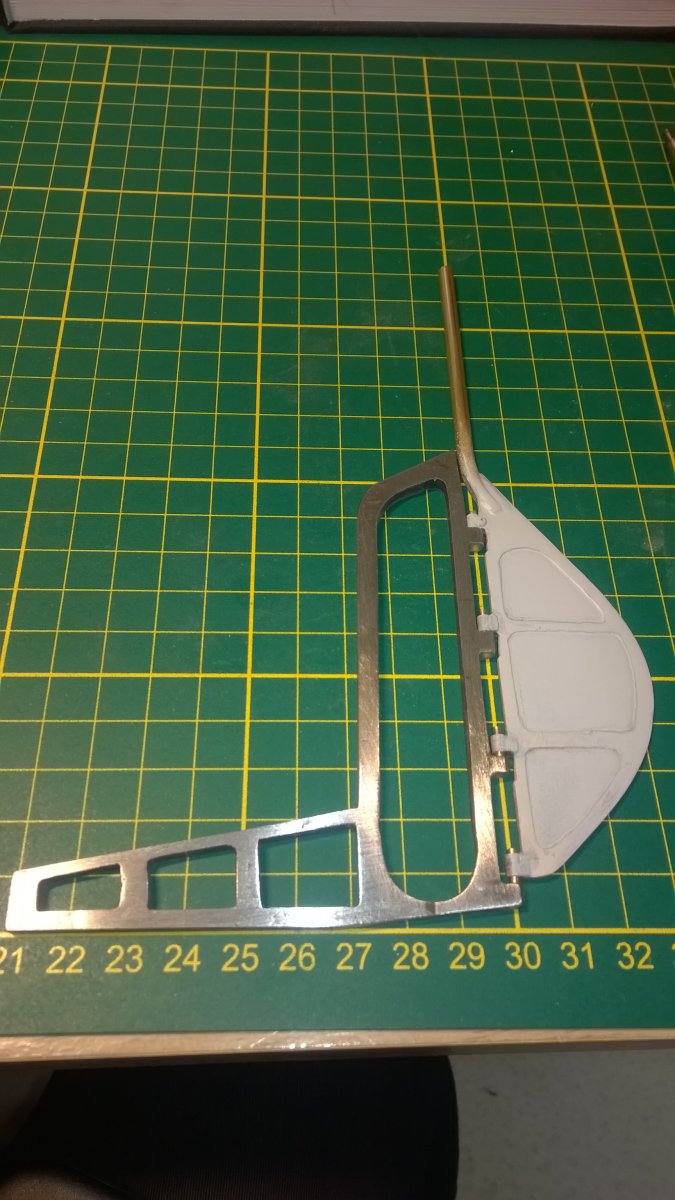

Roer en scheg zijn voor mijn zo goed als af.
Nog geen top resultaat maar ik moet nog veel leren.


Bijlagen

  • WP_20161113_007[1].jpg
    142,4 KB · Weergaven: 207

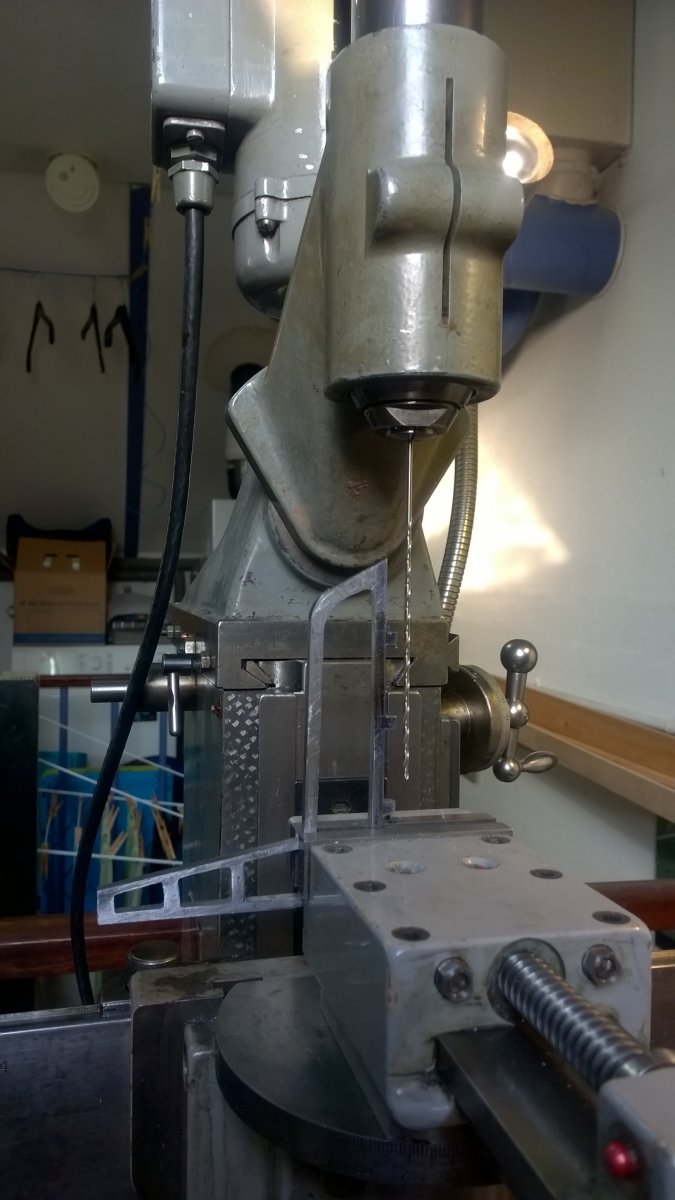

Viel niet mee om gaten mooi in-line te boren.
2 mm telefoon boor gaat toch nog wat lopen.
:( "vergeten" centertjes te plaatsen op middelste steunen.


Bijlagen

  • WP_20161111_002[1].jpg
    98,3 KB · Weergaven: 217
