Stoomafvoer

Dank je wel

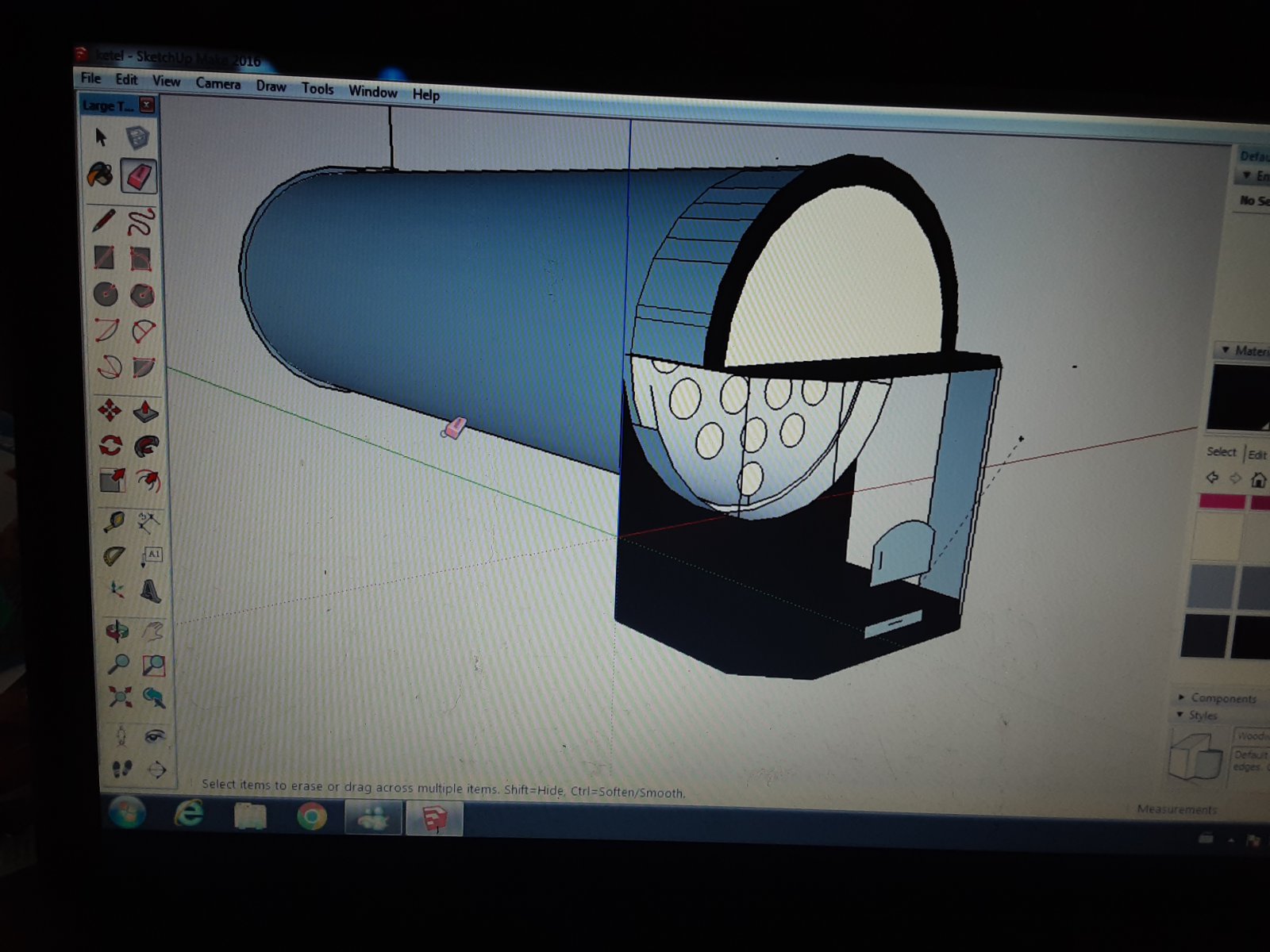

Dit is ongeveer het idee,aan de achterkant komt dan ongeveer het zelfde als de vuurkast,maar dan op de kop ,de rookkast dus ,weet niet of het werkt,maar vind het alleen al leuk om te maken,de vuurkast en rookkast worden met boutjes aan een koperen rand aan de ketel met getapte gaatjesbevestigd ,hoop dat je het beetje snapt



Een vuurkast niet IN de ketel, maar AAN de ketel.
Je hebt nu het voordeel, dat het ketel water in de koperen ketel niet in contact staat met de vuurkast uit ijzer.
Hierdoor heb je geen last van elektrolyse, aantasten van ijzer.
IJzer is minder edel dan koper, denk aan zink elektroden op een stalen schip.
Zink is minder edel dan ijzer en offert zich op.
Het nadeel van een vuurkast buiten de ketel is, dat je de zijden buiten de ketel heel goed moet isoleren daar anders veel warmte, straling, verloren gaat.
Bedenk, de beste manier om stoom te maken is direct contact met de vlam.
Je kunt dit testen door een pannetje met water half of minder ver op de vlam van het gastoestel te zetten.
Alleen daar waar de vlam raakt ontstaat de stoom.
Niet negatief bedoelt, maar alleen om je tot nadenken aan te zetten.
Succes met je project.
Henk



Vuurkisten worden ook ( ipv ijzer) gemaakt van vuurvast steen.
Dus gemetseld.
De vuurvaste steentjes en cement, worden nog wel eens "geregeld" bij Gouda Vuurvast.

Deze gemetselde vuurkisten, worden toegepast in/bij zowel groot bedrijf, als modelbouw.
Ook op de (model) locs voorzien van een gemetselde vuurkist vindt prima stoom vorming plaats...ondanks, dat je het keteldeel (stoomopbrengst) rondom de vuurkist mist.
(Het is overigens het meest bewerkelijke deel van een ketel om te solderen.)
Ander voordeel is derhalve, dat de vlampijpen beter benaderbaar zijn voor inrollen of (hard) solderen.(en eventueel te vervangen).
Immers de vlampijpen maken het grootste deel van de stoom en de vlammen gaan normaliter in het geheel door de vlampijpen.
Zoals te zien in de rookkist ...schoorsteen...,
mooie blauwe vlammen uitlopend in de rookkast, bij voldoende trek.
Wel zou ik de vlampijpen vanaf de vlamkist naar de rookkist, wat oplopend maken.
Dit helpt merkbaar bij een horizontale ketel inzake de circulatie van het ketelwater.
Hou ook rekening met de onderlinge afstand van de vlampijpen....staat ook beschreven in het stoom regelement.

Wel zorgen voor voldoende trek (continue) door de schoorsteen...een regelbare blower moet je in de voet van de rookkist ..schoorsteen maken.
Anders stikt je vuur..ongeacht gebruik van kolen, gas, olie etc.



Ja die oplopende vuurpijpen had ik ook in gedachten ,ook voor meer trek, zou ik een blower nodig hebben ? Ik heb een klein houtkacheltje ooit gemaakt met hetzelfde principe, zonder blower,die trok als een gek



Bemetselen

Kijk eens bij MOVI
Geeft een beetje een beeld op wat er heden ten dage te koop is.
MOVI heeft veel ervaring met vuurvast en ovenbouw.
Ik kom ze met regelmaat tegen,
naar of van een karwei.


Foto Movi Bemetseling

Let op!
ook als je aan vuurvast materiaal gaan zagen of schuren komt er stof vrij.
Stof is schadelijk voor je gezondheid.

Veel modelbouwplezier,
Willum



Mag morgen naar huis, gelukkig
Maar volgens mijn ontwerp zit de vlamkast toch aan de ketel ?

Sorry maar dat stof schadelijk is weet ik donders goed , hadden ze vroeger moeten zeggen ,met meters asbest en glaswol die ik gezaagd heb ,ZONDER bescherming, en wat denk je van al die lasdampen waar ik 45 jaar met mijn kop boven heb gestaan ???



Je bent niet de enige Juki, en daarom dat het keer op keer opnieuw genoemd wordt, om de meelezertjes die ervaringen te besparen omdat ze beter weten nu.
Ik heb in hele wolken asbestremmen stof gestaan, de toenmalig werkgever zette gewoon de luchtspuit erop.
Je kon geen anderhalve meter ver zien.
Als ik tegenwoordig zo een sukkel zie sla ik de rommel uit z'n handen, maar zo stoer waren we vroeger nog niet...



Wat dacht je van de herrie?
Vooral die hulpkarren en turbine pompen die maakten ongelofelijk veel lawaai.
Het gezegde eind jaren 60 en begin jaren 70, was : Een "beetje" vent kan er tegen.
Misschien ben ik een "hele"vent, want een "beetje"vent kon er tegen.
Ik heb nu een CI, gehoor implantaat om te kunnen horen.
Soms ben ik gemeen, als ik iemand zie werken zonder gehoorbescherming ga ik vertellen hoe fijn het is om een gehoor implantaat te hebben.



Ja ik weet het,ik ben lawaaidoof door dat smeden



Ik heb een harde tinnitus op 9600 Hz, en ik ben redelijk doof inmiddels.
Machinekamers loop ik standaard met gehoorbescherming om de schade niet groter te laten worden.
Oorzaak?
Luchtgereedschap..



Soms is het wel makkelijk, Oost Indisch doof ,haha
Maar laten we niet teveel afdwalen

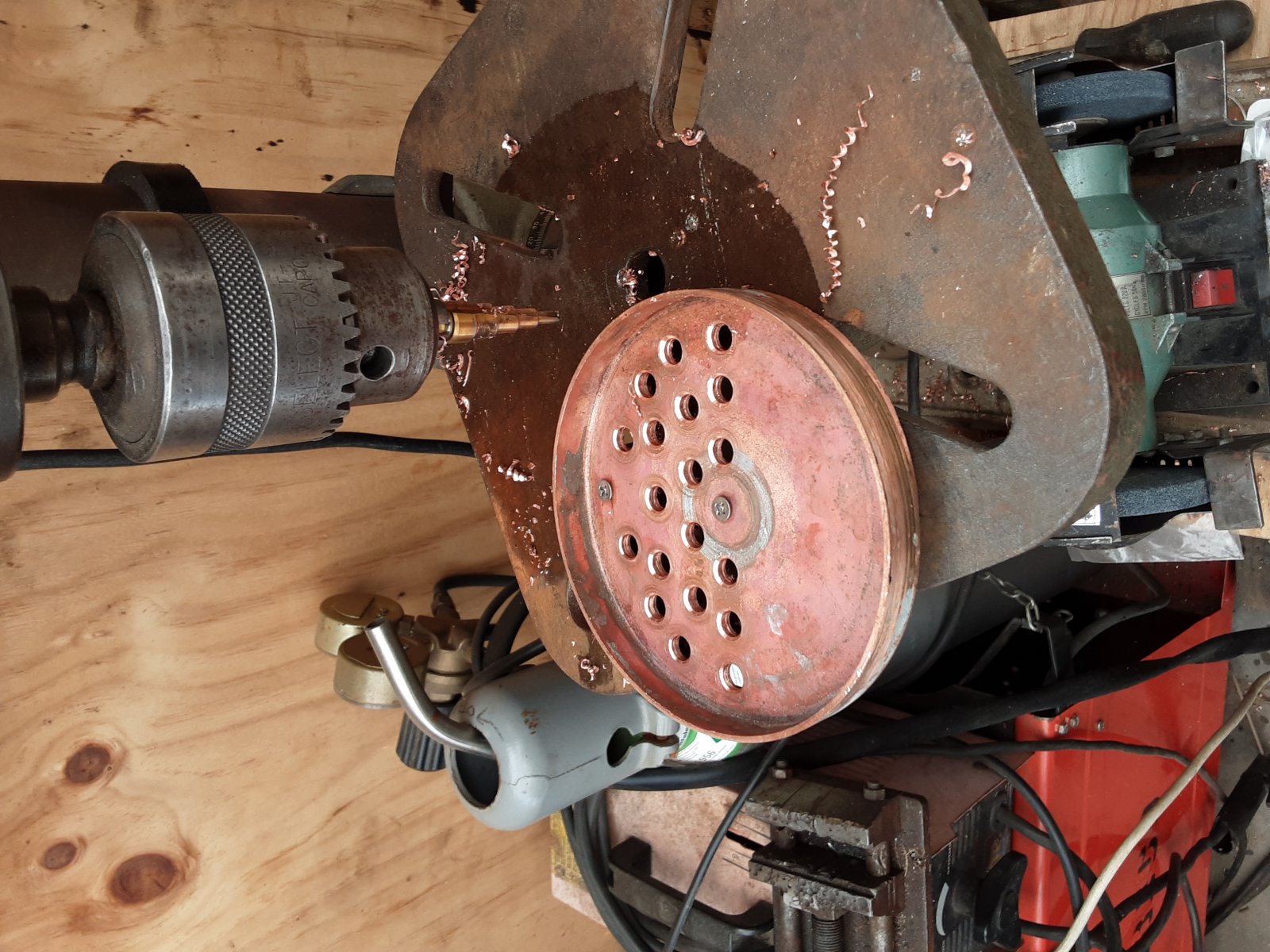

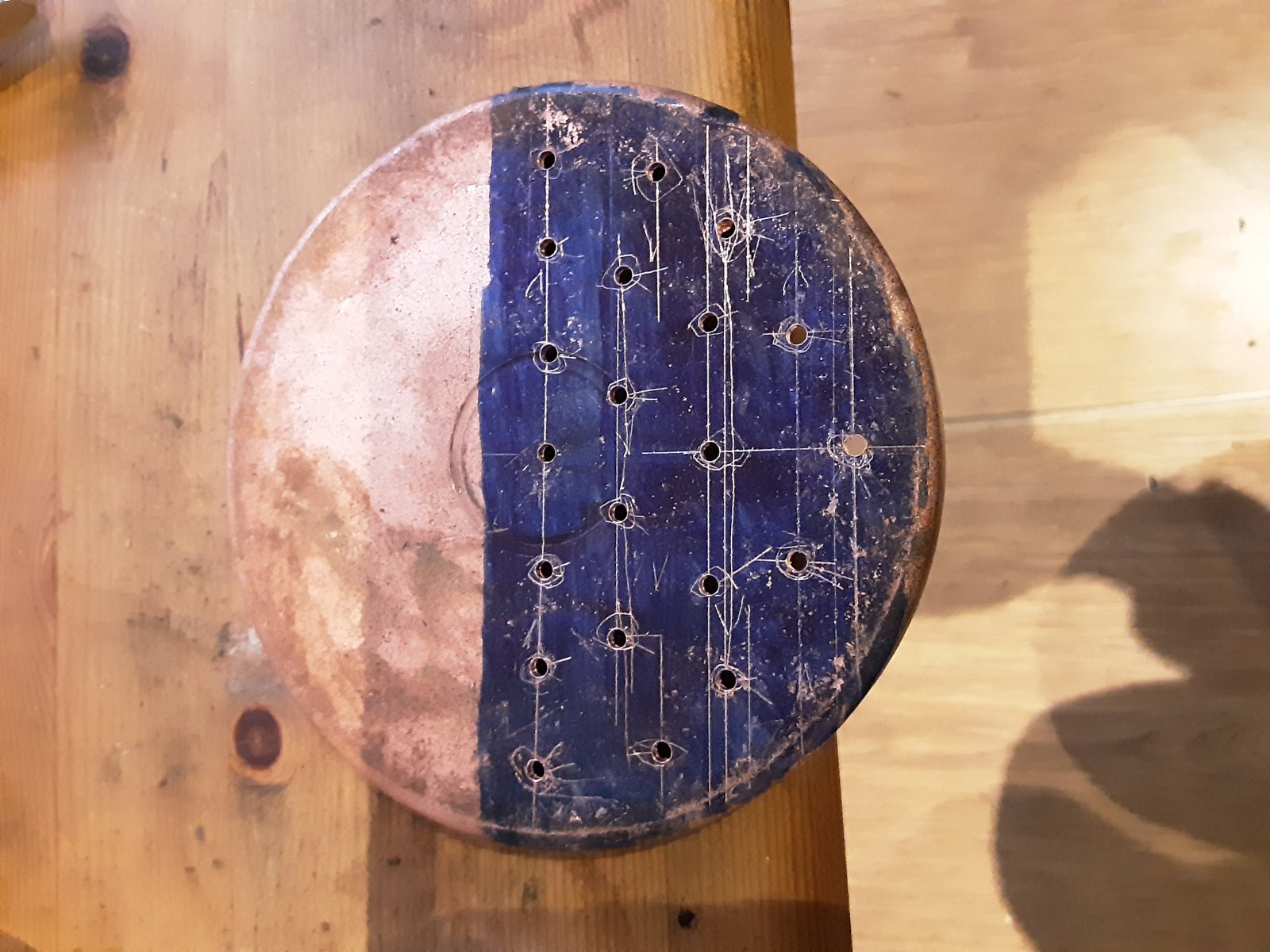

Ik hop dat dit goed is ,het worden 12mm pijpjes.
Graag jullie mening
Gr juki



Waar etsen jullie mee ?



fe2cl3...ijzerchloride.
Of als je bedoeld om na solderen of roodstoken het koper schoon te maken,
Dan:
Verdund accuzuur. ( niet doen )
Beter:
Citroen zuur..in poedervorm te koop.
Zoals ook gebruikt om koffiezet app te ontkalken...in flesjes te koop bij Action.
Duurt iets langer dan accu zuur, maar wel veel veiliger en gezonder.
Geen damp en geen gaten in kleding, geen roestend gereedschap en makkelijker van te ontdoen na gebruik.

Alles wat ik voor een ketel hard gesoldeerd heb, gaat in een badje met citroenzuur cq koffiemachine reiniger.



Prima bedankt !

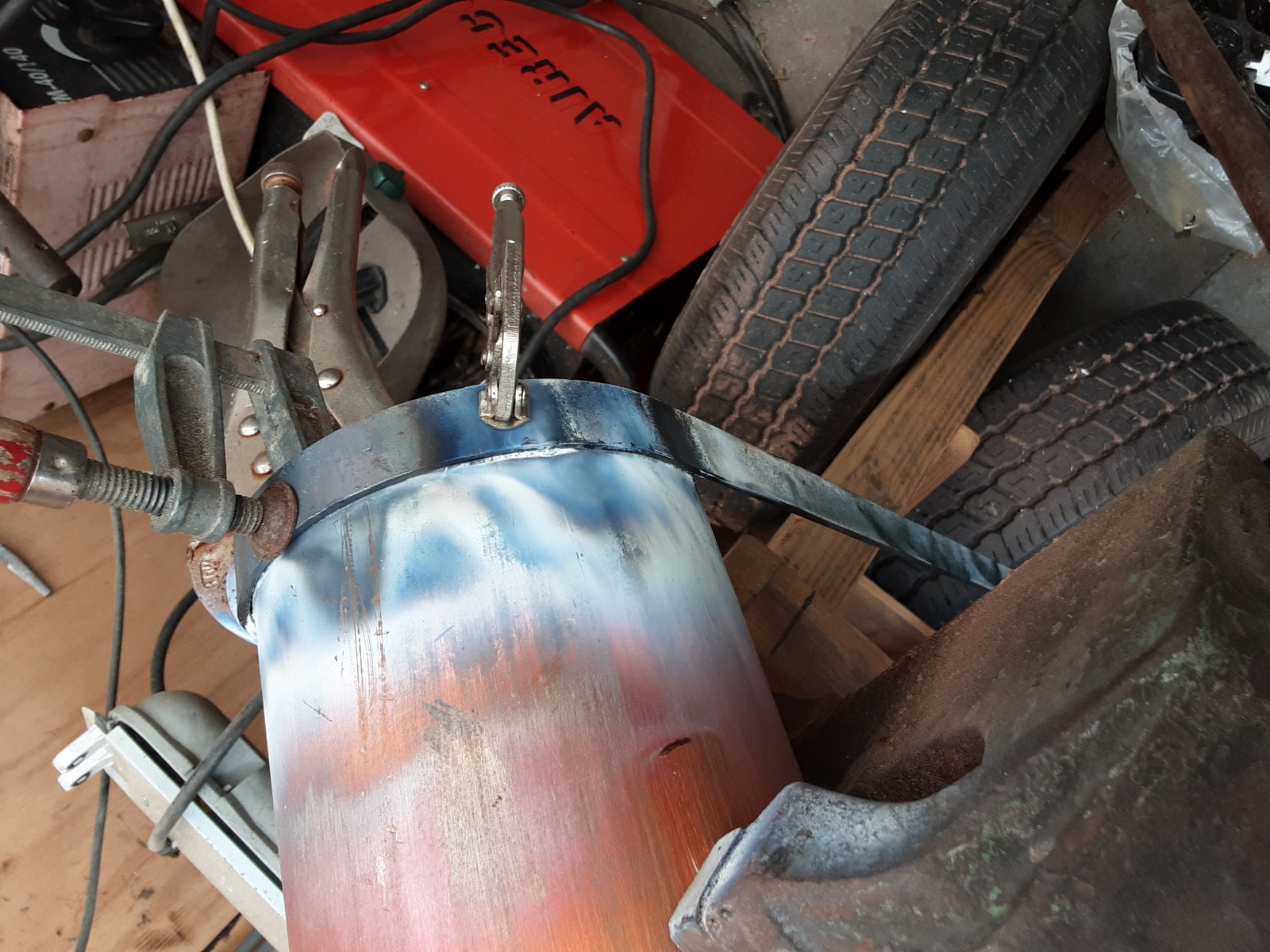

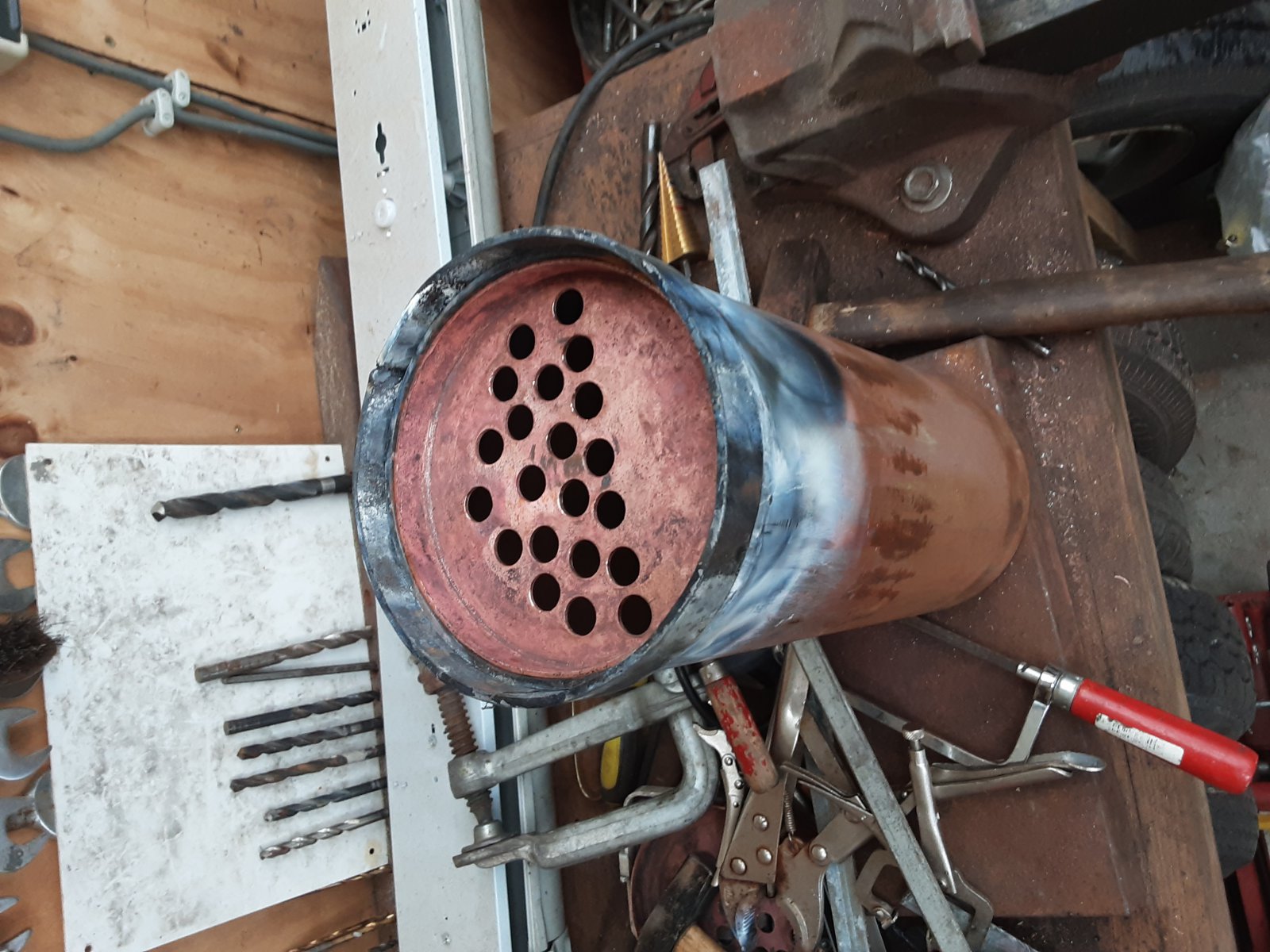

Ringen buigen daar word de vuurkast en rookkast aangelast



Met welk materiaal heb je de ring van de vuurkast aangelast?
Deze vraag gelet op de kleur van het lasmateriaal.
Henk
