Stuart nr.8 nieuw project

Discussie in 'Stoom techniek' gestart door Joost70, 1 jun 2014.

  1. Joost70

    Joost70

    Lid geworden:
    3 dec 2012
    Berichten:
    40
    Aangezien mijn vorige stoom project min of meer mislukt is, ben ik begonnen met een Stuart casting kit.

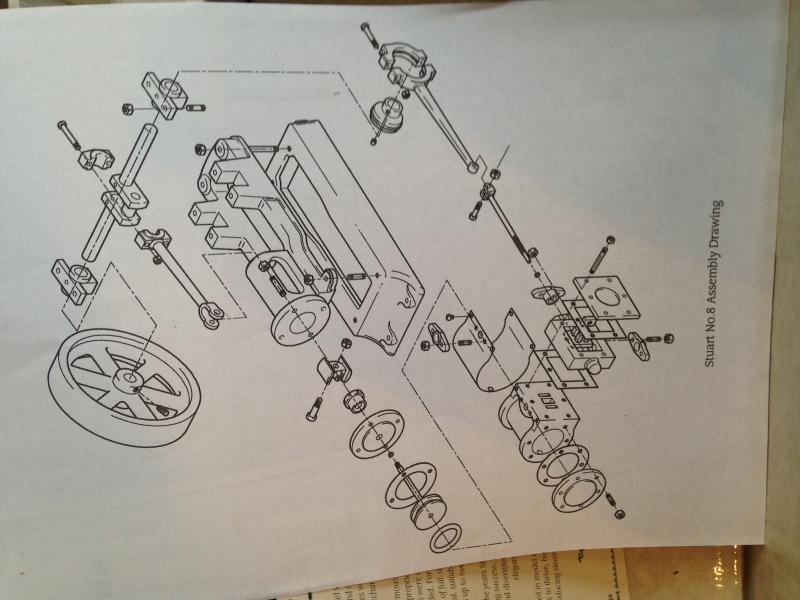

    Dit moet hem worden:

    [​IMG]

    Dus maar begonnen met de basis vlak te frezen.

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  2. Joost70

    Joost70

    Lid geworden:
    3 dec 2012
    Berichten:
    40

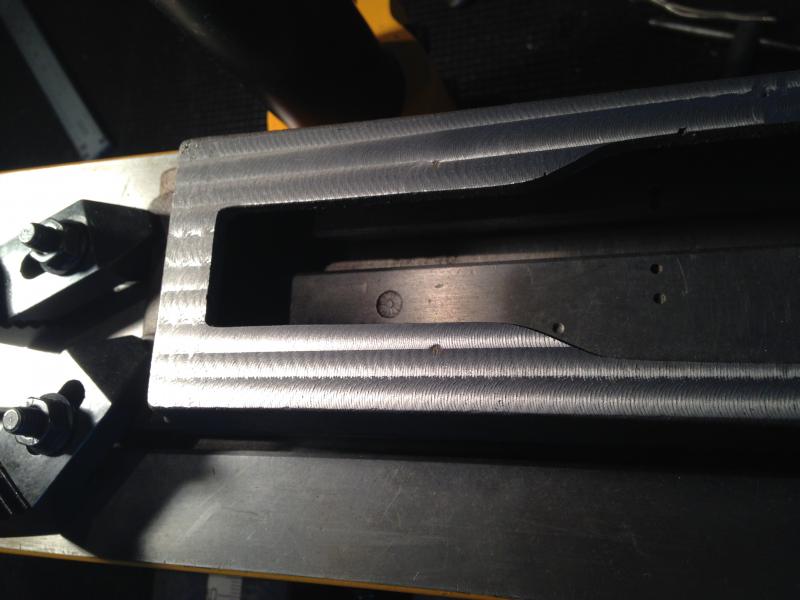

    Nu al meteen mijn eerste vraag, na het frezen hou ik een soort frees sporen over in het gietijzer. Ik heb hem vlak gefreesd met een 4-snijder, hoe zou ik dit weg kunnen krijgen?[​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  3. americanspinningwheels

    americanspinningwheels

    Lid geworden:
    26 okt 2013
    Berichten:
    383
    Locatie:
    Vledder
    Frees in een boorkop? draait dat wel recht en zuiver.

  4. Joost70

    Joost70

    Lid geworden:
    3 dec 2012
    Berichten:
    40
    Geen idee die zat erbij toen ik heb kocht. Wat zou ik er anders voor kunnen gebruiken? De schroefdraad is in ieder geval m14x1 waarmee hij op de as zit.

  5. F.van.Gent

    F.van.Gent In Memoriam

    Lid geworden:
    17 aug 2004
    Berichten:
    7.919
    Een groot vel schuurlinnen op een vlakke plaat plakken O I D
    Die plaat kan van dik glas zijn of een kunststof materiaal
    En dan de gefreesde kant in een 8 vorm er overheen halen
    Maar ze zouden mijn niet in de weg zitten hoor
    Er komt toch verf overheen dacht ik zo
    mvg
    Frederik

    Laatst bewerkt door een moderator: 17 nov 2015
  6. Joost70

    Joost70

    Lid geworden:
    3 dec 2012
    Berichten:
    40
    Hoi Frederik,

    Ja er komt inderdaad verf overheen. Maar ik ben bang dat je het blijft zien, alhoewel je het bijna niet voelt. Ik ga denk ik een beetje schuren op die manier.
    Bedankt!

  7. Stuart nr 8

    Joost,

    abo. Wat was je vorige project en wat is daar aan mislukt?
    Valt er niets meer van te maken?

    Waar heb je dit bouwpakket vandaan als ik vragen mag?

  8. barry lawijt

    barry lawijt

    Lid geworden:
    7 mrt 2009
    Berichten:
    502
    Locatie:
    Hombeek (Belgium)
    Sauerbier verkoopt deze kits.

  9. John33

    John33

    Lid geworden:
    13 sep 2005
    Berichten:
    1.258
    Locatie:
    Geldrop
    Dat jij nog die ring om je boorkolom hebt zitten, die lag er bij mij meteen af, zit alleen maar in de weg.

    Verder, voor de Compact 5 boor/frees kolom was/is een spantang houder verkrijgbaar.
    Want, frezen doe je eigenlijk met spantangen.
    Nadeel is dat die krengen behoorlijk aan de prijs kunnen zijn.

    Verder, frees sporen houd je altijd, maar, met de tips zoals gegeven kun je ze aardig weg schuren.

  10. barry lawijt

    barry lawijt

    Lid geworden:
    7 mrt 2009
    Berichten:
    502
    Locatie:
    Hombeek (Belgium)
    In het vervolg een "flycutter" gebruiken.

  11. Joost70

    Joost70

    Lid geworden:
    3 dec 2012
    Berichten:
    40
    Ah leuk! Nou ik zal even een paar foto's posten. Het was een half afgemaakte stoommachine waar zo te zien al een paar mensen aan gewerkt hadden. Sommige dingen waren heel mooi en zuiver gemaakt andere waren wat grof en wat 'afgeraffeld' leek het wel.
    Verder was de ketel zacht gesoldeerd en waren de cilinders niet helemaal uitgelijnd waardoor ze moeilijk heen en weer gingen. Er zaten ook twee omkeer inrichtingen bij die ik echt niet goed getimed kreeg. Al met al leek het een makkelijk voort te zetten project maar dat viel wat tegen. Maar het is de bedoeling dat ik na de stuart hem weer vanaf het begin ga opbouwen.

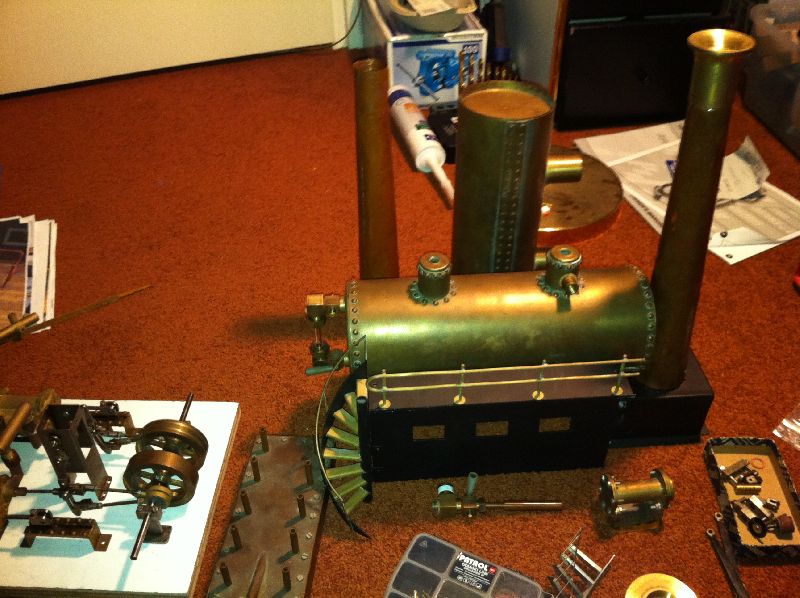

    Dit is de huidige staat:
    [​IMG]
    En dit de ketel met ketel huis:
    [​IMG]

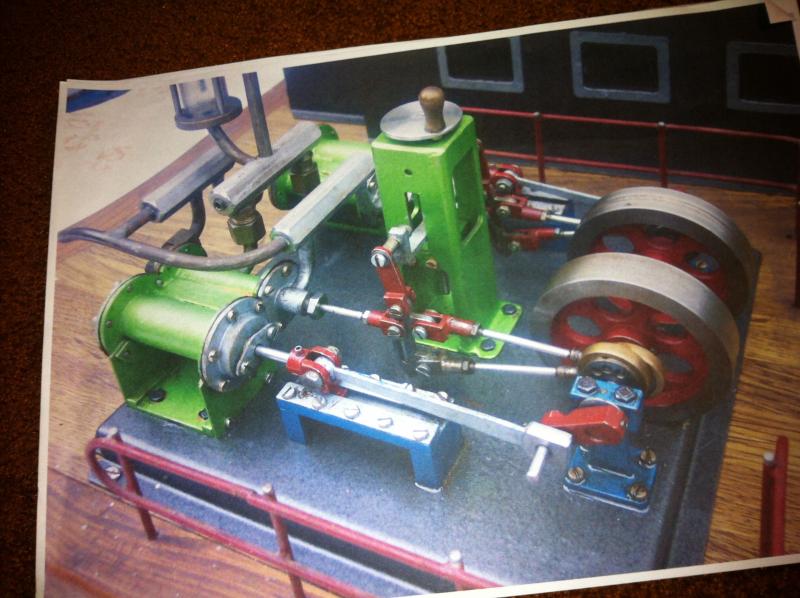

    En zo zou ie uiteindelijk moeten worden:
    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  12. Joost70

    Joost70

    Lid geworden:
    3 dec 2012
    Berichten:
    40
    En er zitten heel veel dingen bij die ik nog voor andere projecten kan gebruiken, dus de schade valt mee.

    Ja had hem weer gevonden (en daar lag ie ook in de weg:D) en hem erop gezet, maar het zit inderdaad alleen maar in de weg. Dus die gaat er weer af...

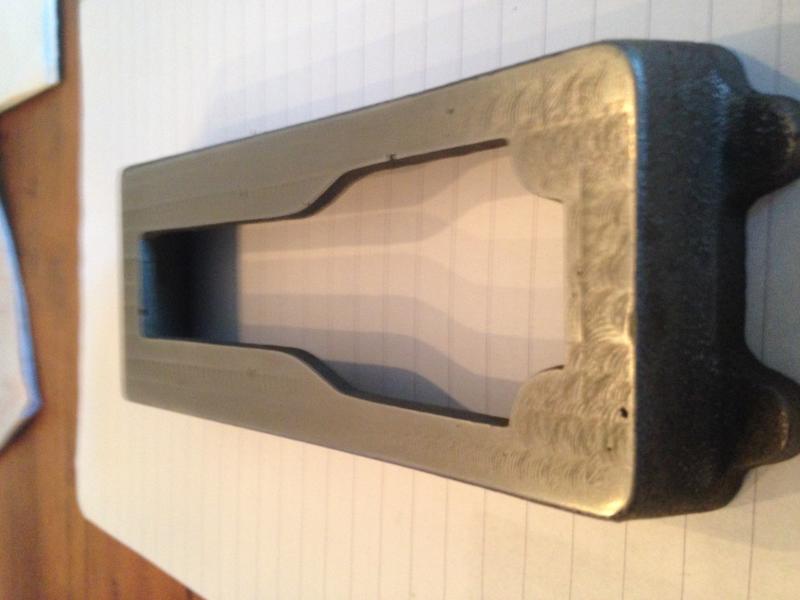

    Ja spantangen zijn inderdaad behoorlijk prijzig, maar inderdaad met een half uurtje schuren is het meeste wel weg:

    [​IMG]

    Trouwens een flycutter heb ik nog wel ergens, die ga ik op het volgende stuk proberen.

    Laatst bewerkt door een moderator: 17 nov 2015
  13. Joost70

    Joost70

    Lid geworden:
    3 dec 2012
    Berichten:
    40
    Klopt, maar ik heb hem bij modelbouwatelier in Apeldoorn gekocht.

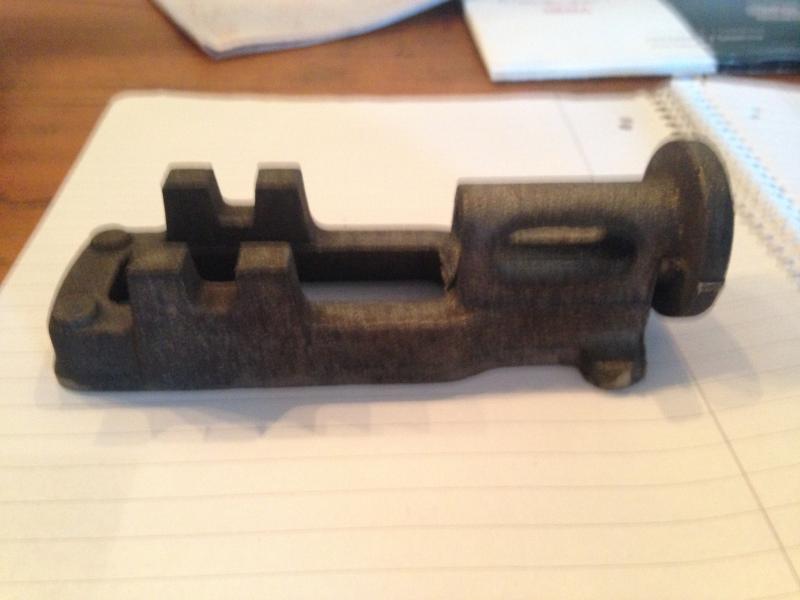

    Ga nu het volgende gietstuk bewerken, maar ik heb op allerlei manieren geprobeerd om dat ding in te spannen maar het lukt gewoon niet. Er zit geen enkele rechte kant aan. En als ik hem ingespannen heb kan ik er niet bij met de frees/flycutter. Dat ronde stuk aan de voorkant moet afgevlakt voor de cilinder dus die moet wel precies haaks op de cilinder worden.

    Iemand een idee?? Of is het zoals altijd proberen met bloed zweet en tranen?

    [​IMG]

    Laatst bewerkt door een moderator: 17 nov 2015
  14. Thebigbozz

    Thebigbozz

    Lid geworden:
    25 mrt 2011
    Berichten:
    49
    Als je een draaibank hebt met hoogte support.
    Opspannen op de hoogte support. Flycutter in de 3 klauw van de draaibank (het beste is weer met een spangtang in de draaibank spindel, als je die hebt)

    Mooi vlak maken met de flycutter. Dan in de zelfde opstelling gelijk de doorvoer boren.

    Nog even over die frees sporen waar je last van had. Dat komt dat waarschijnlijk door de boorkop. Maar het kan ook zijn dat er ergens speling zit in je freesbankje. Dat kan zijn in de frees spindel, of kolom. Zorg altijd dat je de freeskop vergrendeld aan de kolom als je iets mooi glad wil maken.

    Groeten,
    Mark

  15. F.van.Gent

    F.van.Gent In Memoriam

    Lid geworden:
    17 aug 2004
    Berichten:
    7.919
    Vraag me wel af hoe je zoiets op een hoogte support vast krijg
    Het lijkt mij nog al een vrijlang frame

  16. barry lawijt

    barry lawijt

    Lid geworden:
    7 mrt 2009
    Berichten:
    502
    Locatie:
    Hombeek (Belgium)
    Joost , na even googlen....
    Stuart 10H Steam Engine 25

    zeer mooie build log met alle foto's & uitleg.

    susses ermee.
    Gr. Barry

  17. Joost70

    Joost70

    Lid geworden:
    3 dec 2012
    Berichten:
    40
    Nou ja zeg hoe heb je die gevonden? Weken naar op zoek geweest! Kijk dat is nou weer het voordeel van een forum!

    Dubbeldikke thanks!!

    Groet Joost

  18. F.van.Gent

    F.van.Gent In Memoriam

    Lid geworden:
    17 aug 2004
    Berichten:
    7.919
    En dat allemaal op een HOBBYMAT
    is een betrekkelijk kleine draaibank 30 cm tussen de centers
    mvg
    Frederik

    Laatst bewerkt: 6 jun 2014
  19. barry lawijt

    barry lawijt

    Lid geworden:
    7 mrt 2009
    Berichten:
    502
    Locatie:
    Hombeek (Belgium)
    Er zijn er nog meer hoor Joost;
    Gewoon in google "STUART 10H build" intikken.

    Barry

  20. Joost70

    Joost70

    Lid geworden:
    3 dec 2012
    Berichten:
    40
    Oh ja ik zie nu dat die 10H een iets kleinere versie is van de nr.8. Maar verder precies gelijk!
    Heb te veel op number 8 gegoogeld, dus niet veel gevonden :(
