tekening lezen

Discussie in 'Tekeningen' gestart door loek63, 18 dec 2021.

  1. loek63

    loek63

    Lid geworden:
    23 mei 2016
    Berichten:
    9
    Locatie:
    margraten

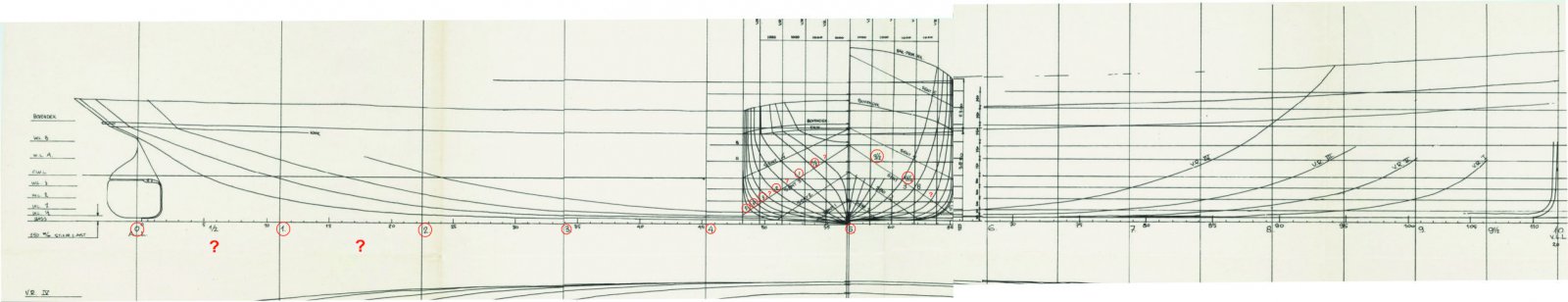

    Hallo, na jaren zoeken naar de tekeningen van een boot die ik graag in model maken, heb ik deze dan toch gevonden. De tekeningen zijn erg summier, maar voor maken de romp kan ik mij er wel mee redden. De opbouw kan ik wel maken aan de hand van diverse foto's.
    Mijn vraag is nu, kan iemand mij helpen met het " lezen " van de tekening.

    In het gedeelte van het " spantenplan ", zie ik links ( achterzijde ) 11 spanten en rechts ( voorzijde ) 8 spanten.

    Vraag 1: deze zijn niet allemaal op volgorde genummerd......
    Vraag 2: in de tekening van de dwarsdoorsnede zijn ook niet alle spanten getekend.....
    Kan ik nu het beste een eigen nummering aan houden, bijvoorbeeld van 0 t/m 19, of klopt dan het een en ander niet meer aan het model/

    Groeten,

    Loek tek1.jpg

  2. ISOLA2

    ISOLA2 Vriend van modelbouwforum.nl

    Lid geworden:
    5 okt 2008
    Berichten:
    3.394
    Locatie:
    BRECHT BELGIE
    Bij zo een slank schip heb je aan 10 spanten genoeg, dus alleen de genummerde spanten 0 tot 9 gebruiken

  3. ArthurP

    ArthurP Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    18 jul 2007
    Berichten:
    601
    Locatie:
    Rotterdam
    Er lopen op dit plan 2 nummeringen door elkaar. 0-10 en 0-110. 0-10 zijn de ontwerp spanten hier is het schip gedeeld door 10 want dat rekent voor de scheepsarchitect makkelijker.
    In het spantenplan zijn er ook tussenspanten getekend in het voorschip 6.5, 7.5, 8.5 en 9.5 het vraagteken naast 8 is dus 7.5
    De nummering van 0-110 zijn de plaats van werkelijke spanten in de romp (ca om de 50cm).

    Voor het model kan je inderdaad af met de hele spanten en misschien 9,5 erbij omdat daar extra veel vorm zit zit.

  4. ISOLA2

    ISOLA2 Vriend van modelbouwforum.nl

    Lid geworden:
    5 okt 2008
    Berichten:
    3.394
    Locatie:
    BRECHT BELGIE
    Voor en achter een extra zo doe ik het ook altijd.

  5. loek63

    loek63

    Lid geworden:
    23 mei 2016
    Berichten:
    9
    Locatie:
    margraten
    Dank voor de tips. Dit zou aanzienlijk veel minder snijwerk zijn.

    Ik ga het schip eerst maken van eskaboard karton in schaal 1: 125 ( lengte 54 cm ). Eerst zien hoe het uitpakt met deze romp.
    Als een en ander lukt, stap ik over op hout en ga bouwen schaal 1: 72 ( lengte 89 cm )

  6. ISOLA2

    ISOLA2 Vriend van modelbouwforum.nl

    Lid geworden:
    5 okt 2008
    Berichten:
    3.394
    Locatie:
    BRECHT BELGIE
    Hoe ga je de huid maken? het aantal spanten dat in de romp blijft hangt af van het materiaal en de dikte huid.
    Sommige bouwers verwijderen de meeste spanten , bij plaatsing van het dek krijgt de romp dan zijn vormvastheid.

  7. loek63

    loek63

    Lid geworden:
    23 mei 2016
    Berichten:
    9
    Locatie:
    margraten
    Sorry voor de late reactie, was even druk...
    De huid ga ik van 3 mm berkentriplex maken, de spanten van 5 mm berkentriplex.

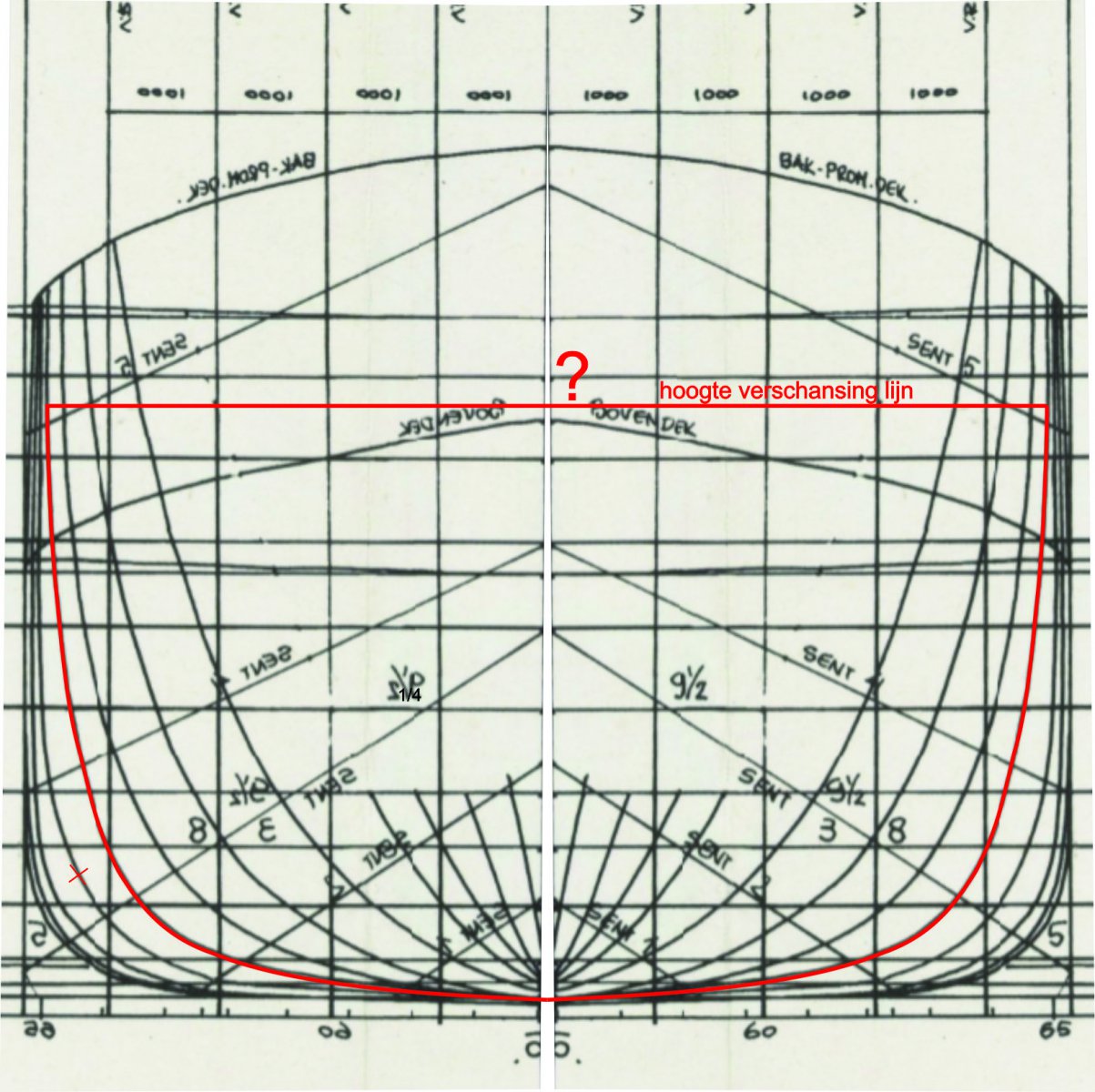

    Ik ben de spanten aan het natekenen in mijn tekenprogramma ( coreldraw ), nu weet ik even niet welke lijn ik als bovenkant van de spanten moet aanhouden.
    De verschansing wil ik meteen meenemen. verschan.jpg

  8. ArthurP

    ArthurP Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    18 jul 2007
    Berichten:
    601
    Locatie:
    Rotterdam
    De verschansing begint boven de lijn bovendek, die is niet horizontaal maar loopt naar het voorschip toe toe op. Helemaal boven staat bakdek, dit betekend dat er in het voorschip nog een dek ligt bovenop de verschansing, tot hoever deze naar achter loopt is niet goed te zien op het lijnen plan. Dit zal uit een ander plan of een foto moeten blijken.

  9. loek63

    loek63

    Lid geworden:
    23 mei 2016
    Berichten:
    9
    Locatie:
    margraten

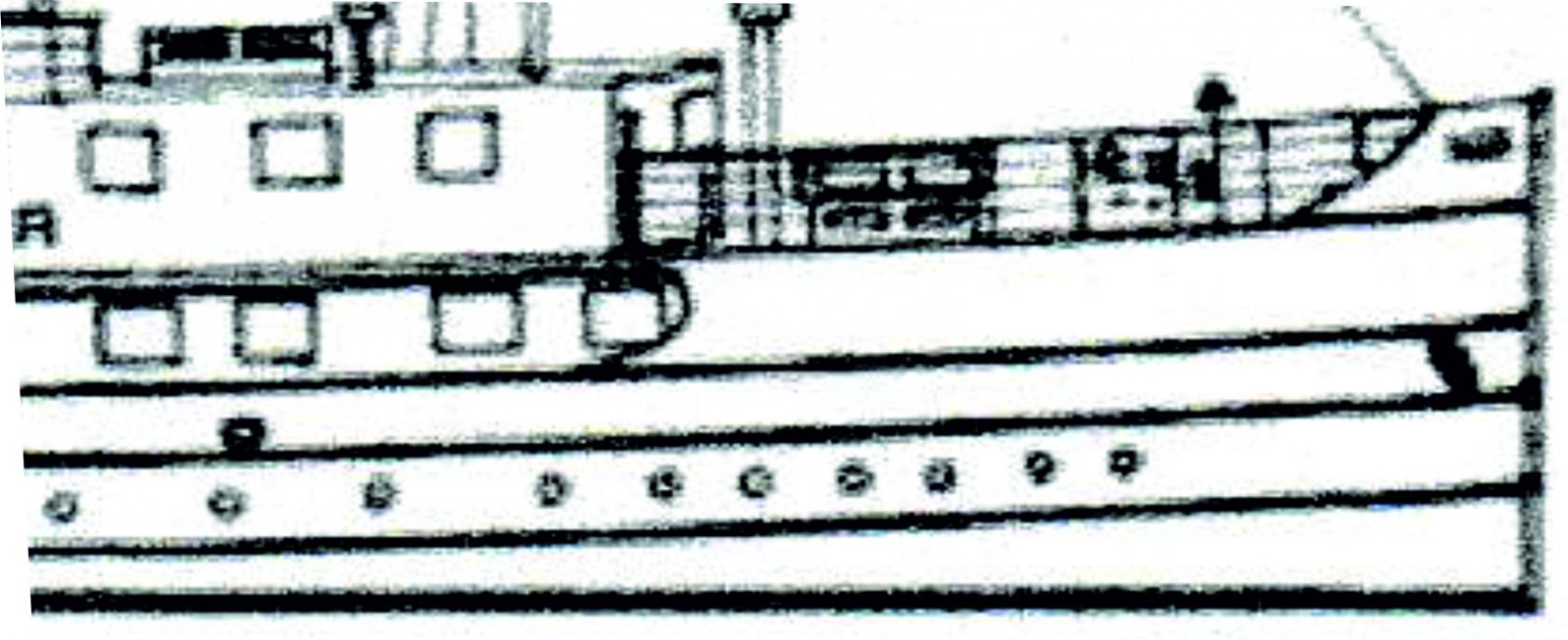

    Klopt, er zit nog een tweede verschan 1.jpg dek op.

  10. ISOLA2

    ISOLA2 Vriend van modelbouwforum.nl

    Lid geworden:
    5 okt 2008
    Berichten:
    3.394
    Locatie:
    BRECHT BELGIE
    Ik bouw al mijn rompen kiel boven, daarvoor verleng ik al de spanten tot gelijke hoogte dan kan je deze vastschroeven op de bouwplank en heb je een stevige basis om je huid te plaatsen.
    Op de spanten teken je een streep waar het dek komt en de bovenkant van je vaste verschansing.

    kaapstander vindt dit leuk.
  11. loek63

    loek63

    Lid geworden:
    23 mei 2016
    Berichten:
    9
    Locatie:
    margraten
    Ik zit nog even met de volgende vraag, in het spantenplan van de boeg, hier boven, daar zie ik acht korte lijnen in het midden beneden. Zijn dit ook spanten, zoja, waarom heeft de tekenaar ze niet doorgetrokken naar boven?

  12. ArthurP

    ArthurP Vriend van modelbouwforum.nl The First Aviators

    Lid geworden:
    18 jul 2007
    Berichten:
    601
    Locatie:
    Rotterdam
    De extra lijnen in de boeg zijn lijnen voor vormmallen. De huidplaat is hier zo bol dat die zich niet vanzelf rond de spanten vormt, de platen worden dan gevormd met een Engels wiel.
    De plaatwerkers gebruiken die mallen om de gewenste bolling te bepalen.

    Engels wiel.jpg

  13. loek63

    loek63

    Lid geworden:
    23 mei 2016
    Berichten:
    9
    Locatie:
    margraten
    Dank je wel, heel interessant om de horen. Ergens heb ik toch een ( lees ) fout gemaakt in het ontwerp. Het schip heeft een hele slanke, spitse boeg, terwijl ik in mijn model, een stompe boeg heb gekregen. Ergens heb ik een fout gemaakt en kom er maar niet achter welke...

  14. ISOLA2

    ISOLA2 Vriend van modelbouwforum.nl

    Lid geworden:
    5 okt 2008
    Berichten:
    3.394
    Locatie:
    BRECHT BELGIE
    Bij het 1/1 schip zullen daar wel echte spanten zitten maar bij een model heb je dat niet nodig , heeft hier als doel de vorm te verduidelijken.

    Staan alle spanten op de juiste plaats? Die tekening is niet erg duidelijk, volgens mij ontbreken er 2 spanten

    Laatst bewerkt: 13 jan 2022
  15. loek63

    loek63

    Lid geworden:
    23 mei 2016
    Berichten:
    9
    Locatie:
    margraten

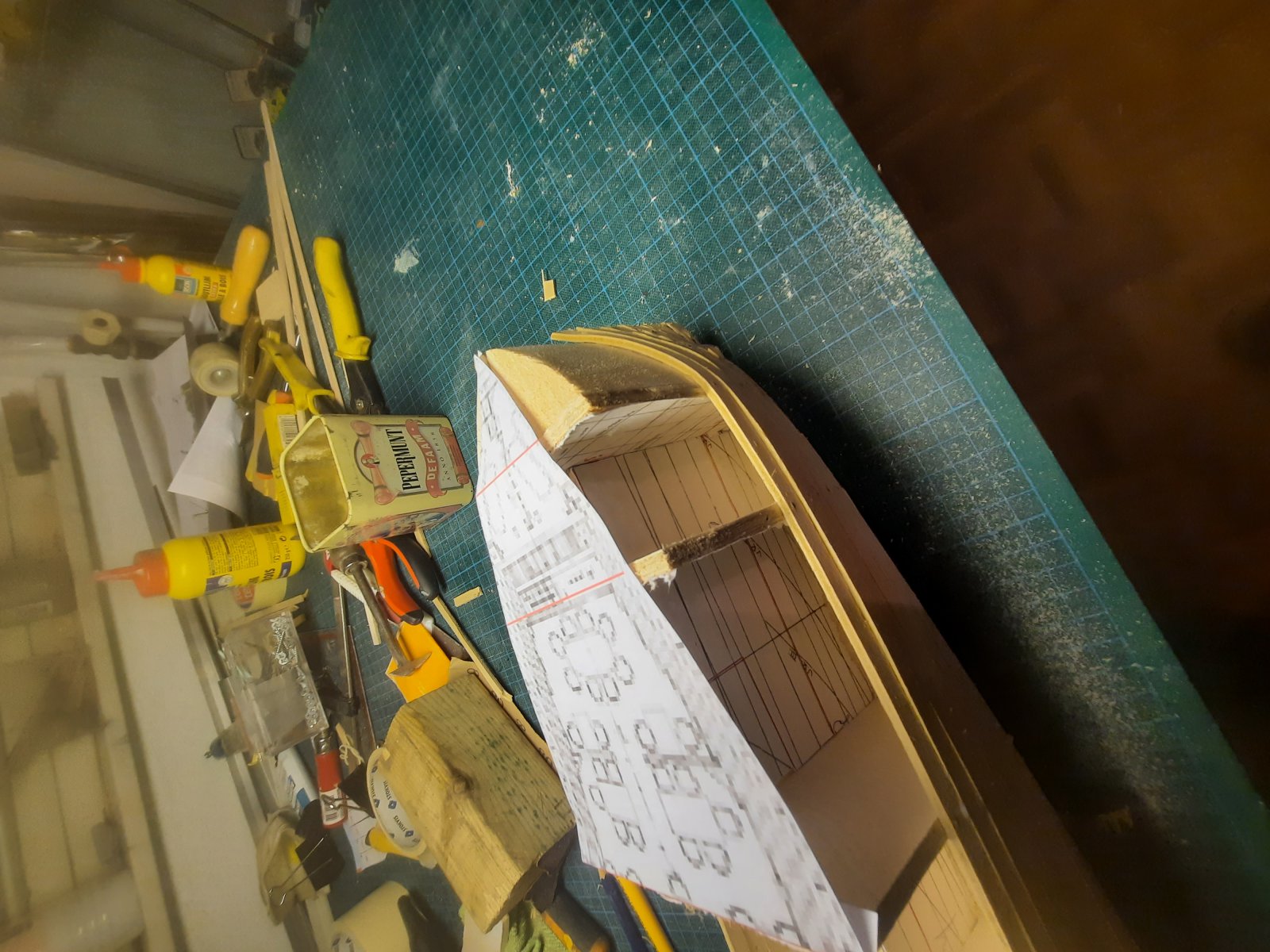

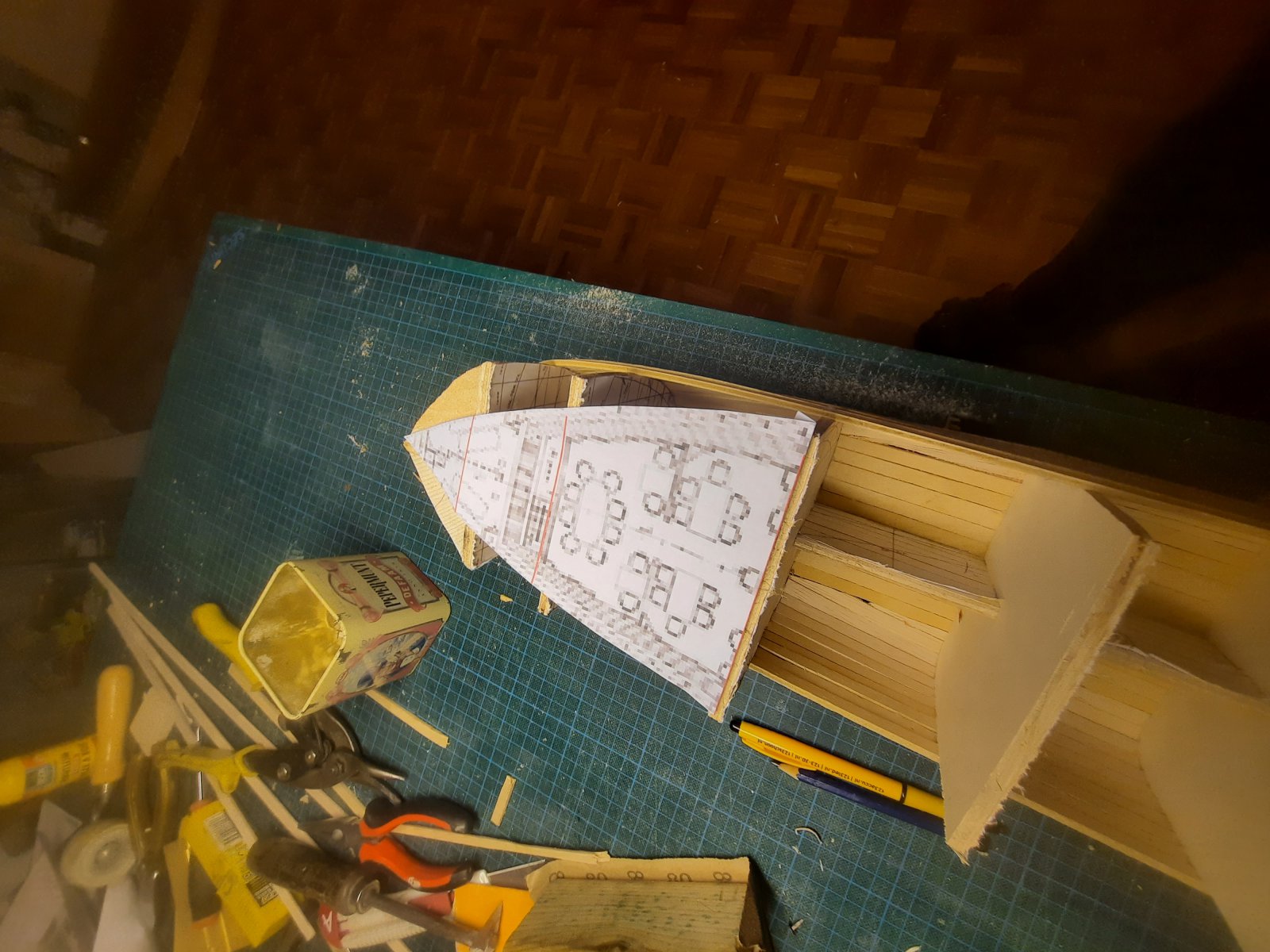

    Moeilijk duidelijk te maken vanaf deze plaats natuurlijk. Ik heb geprobeerd wat foto's te maken zoals het model nu is. Zo spits als de tekening is, die op het model ligt, zo zou het moeten zijn. Excuses voor de slechte kwaliteit van de foto's.


    Bijgevoegde bestanden:

  16. ISOLA2

    ISOLA2 Vriend van modelbouwforum.nl

    Lid geworden:
    5 okt 2008
    Berichten:
    3.394
    Locatie:
    BRECHT BELGIE
    Je spanten staan op de verkeerde plaats, dat is duidelijk er ontbreken spanten in het voorschip.
    De 4 onvolledige spanten in het voorschip daar moet je er 2 van doortrekken tot aan het dek.

  17. loek63

    loek63

    Lid geworden:
    23 mei 2016
    Berichten:
    9
    Locatie:
    margraten
    Klopt, zo ga ik het oplossen. Dank voor de tips.
