The Duke

Discussie in 'Bouwverslagen - Vliegen' gestart door strutter, 17 jun 2020.

  1. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.183
    Locatie:
    Haarlem
    The Duke van Svenson,
    wie kent hem niet, de voorkant van de doos hangt nog steeds boven mijn werktafel


    Ooit een van mijn eerste RC kisten geweest en ik heb besloten deze weer opnieuw te gaan bouwen
    Er ligt hier al een tijdje een Laser 80 werkloos op de plank, zonde natuurlijk
    Hannesie had voor mij een setje wielen welke een mooie match zijn bij deze kist dus de keus is was niet moeilijk meer

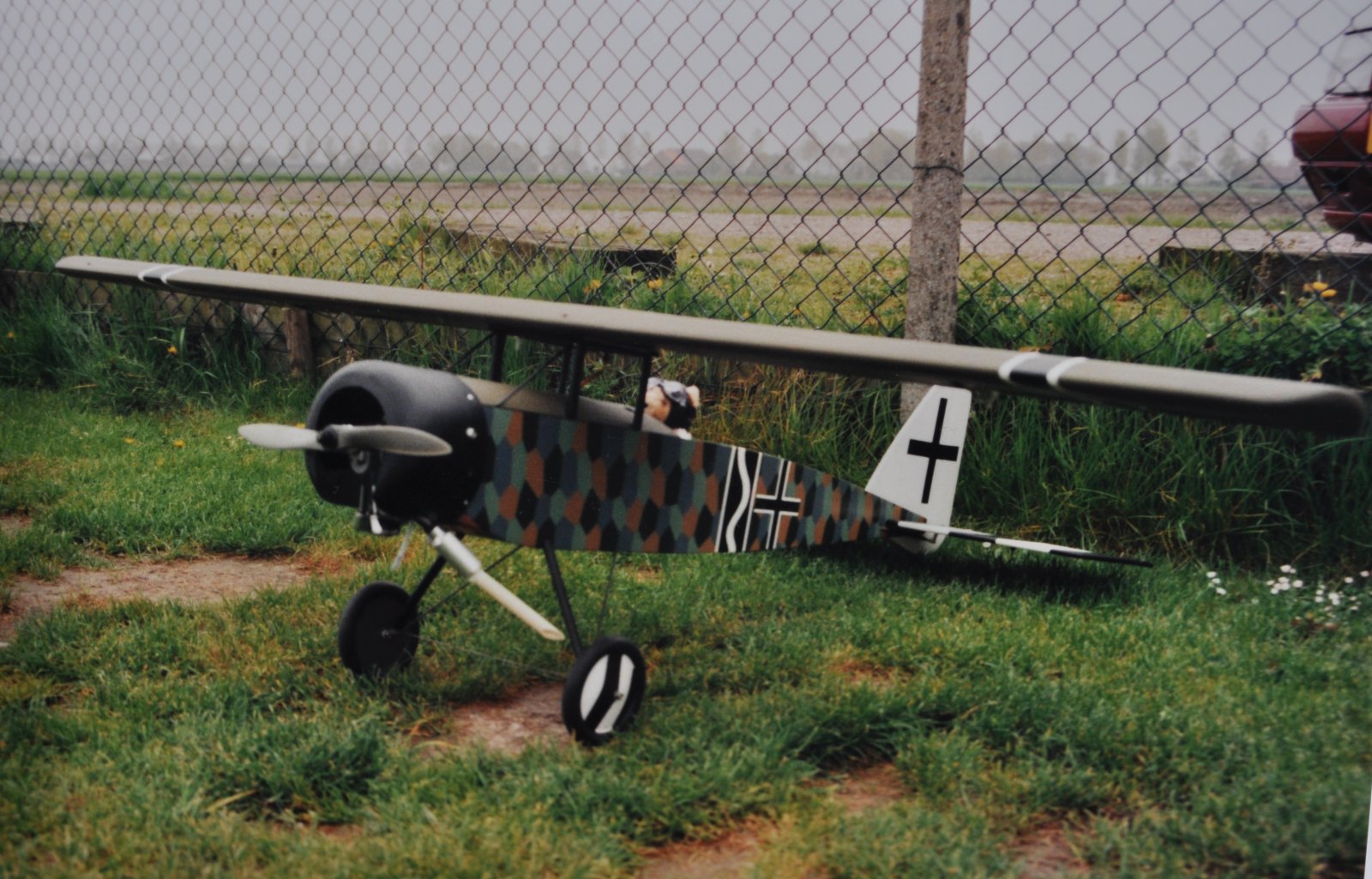

    Hier 2 foto's van mijn eerste Duke, toen al zat het WW1 virus in me en ik heb getracht hem in de kleuren van een Fokker DVIII te schilderen.
    Ik kan me nog herinneren dat het Lozenge patroon op de romp aardig wat werk heeft gekost :hammer:



    De camouflage werkte dusdanig goed dat het me deze kist heeft gekost :rolleyes:
    Een rol indraaien met op de achtergrond een groene wand van bomen heeft me gedesoriƫnteerd.
    'Vol up' als een kist op zijn kop hangt was niet de goede richting om hem te helpen zeg maar :D

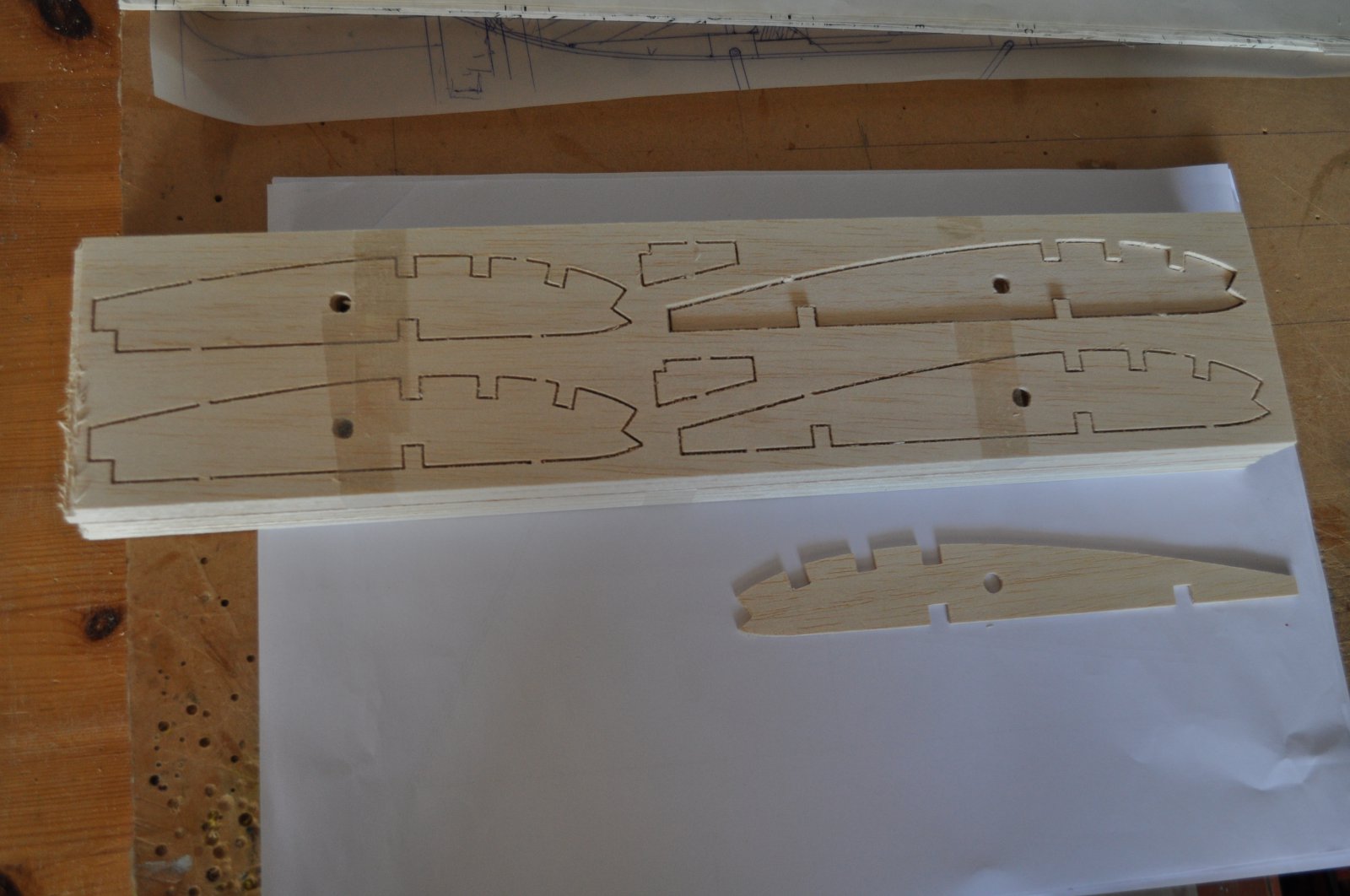

    Inmiddels heb ik een setje ribben getekend en Rob heeft deze wederom voor me gefreesd, prima kwaliteit :thumbsup:


    Groeten, Ralf

  2. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.183
    Locatie:
    Haarlem

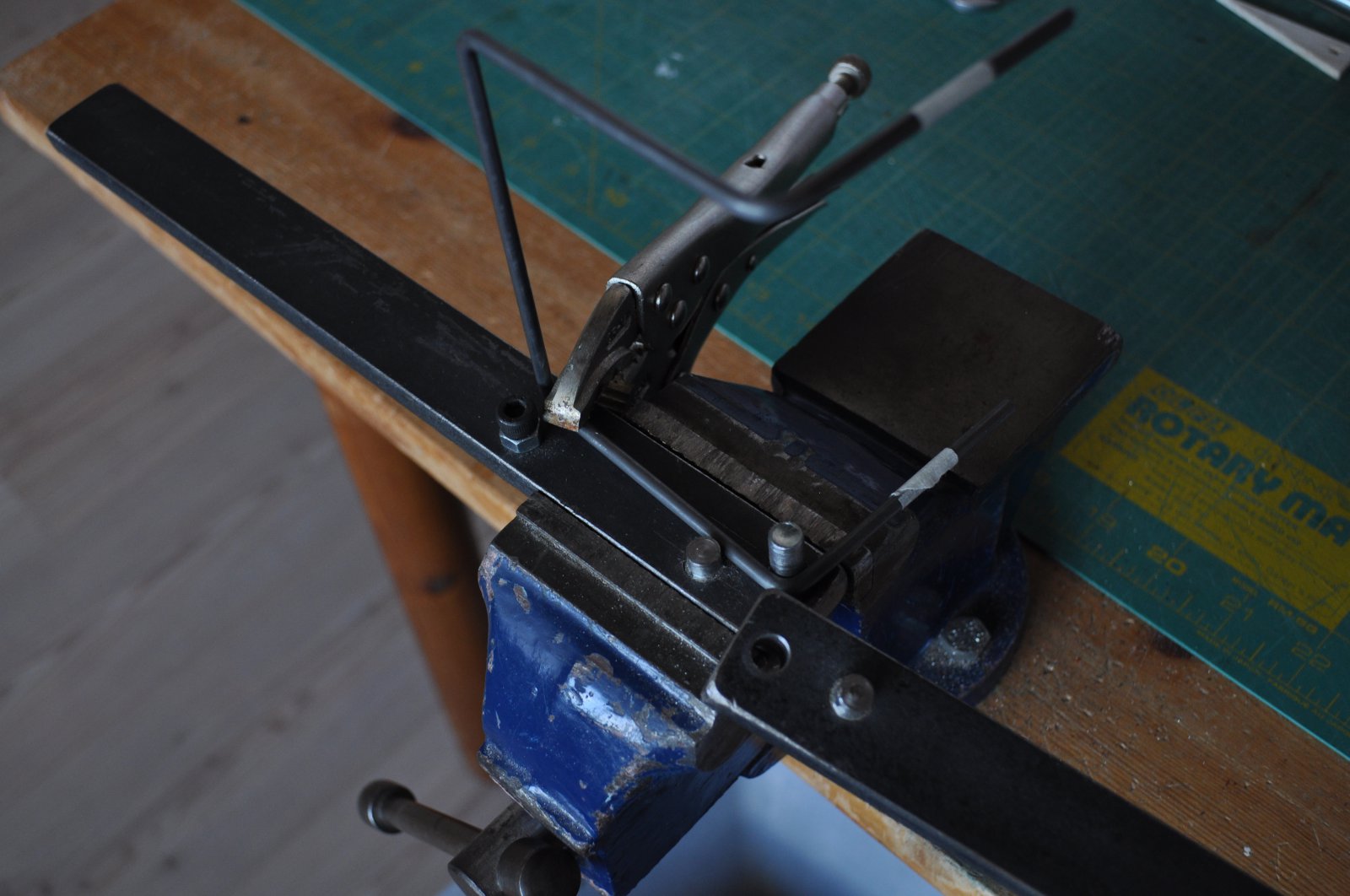

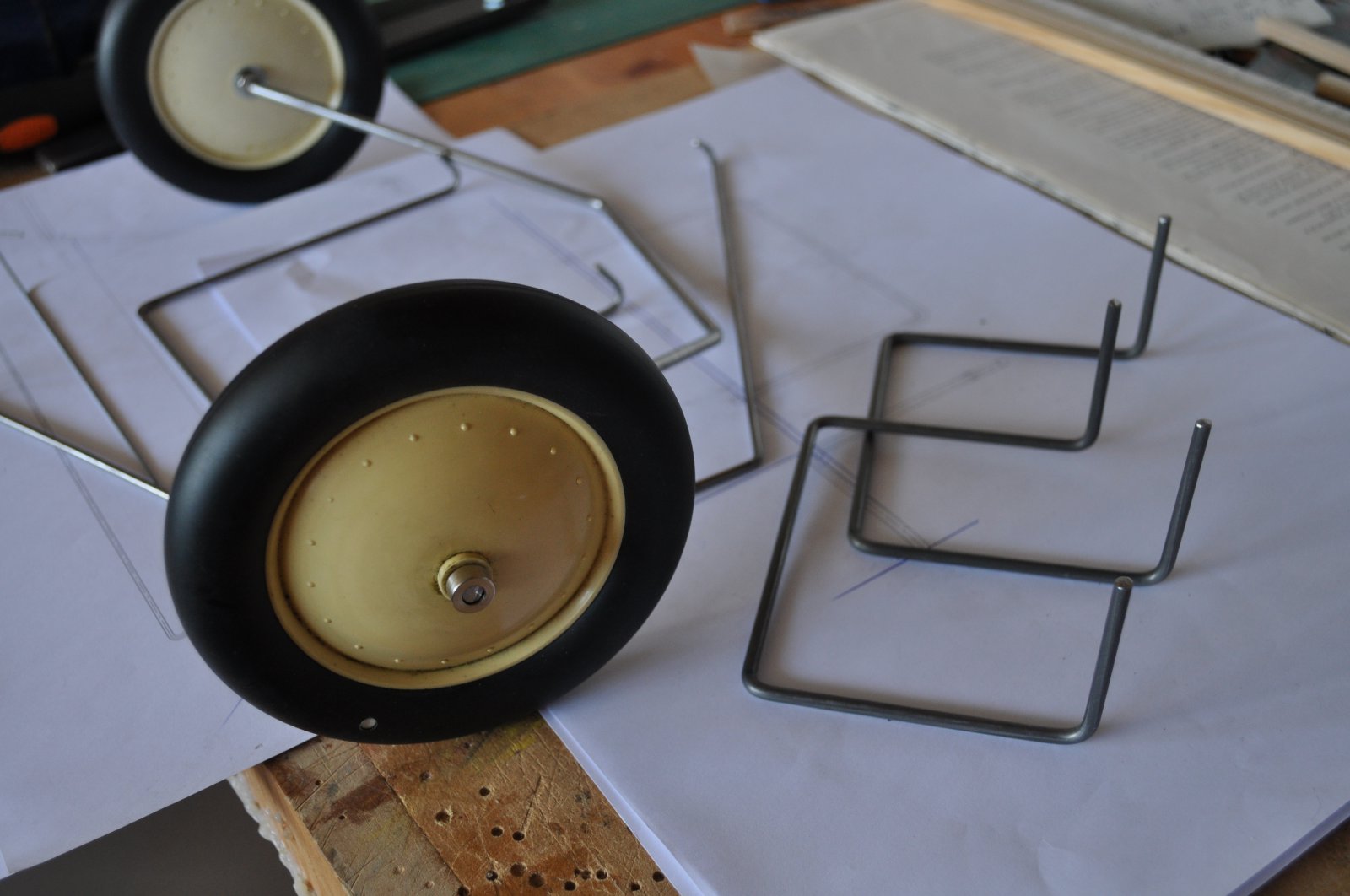

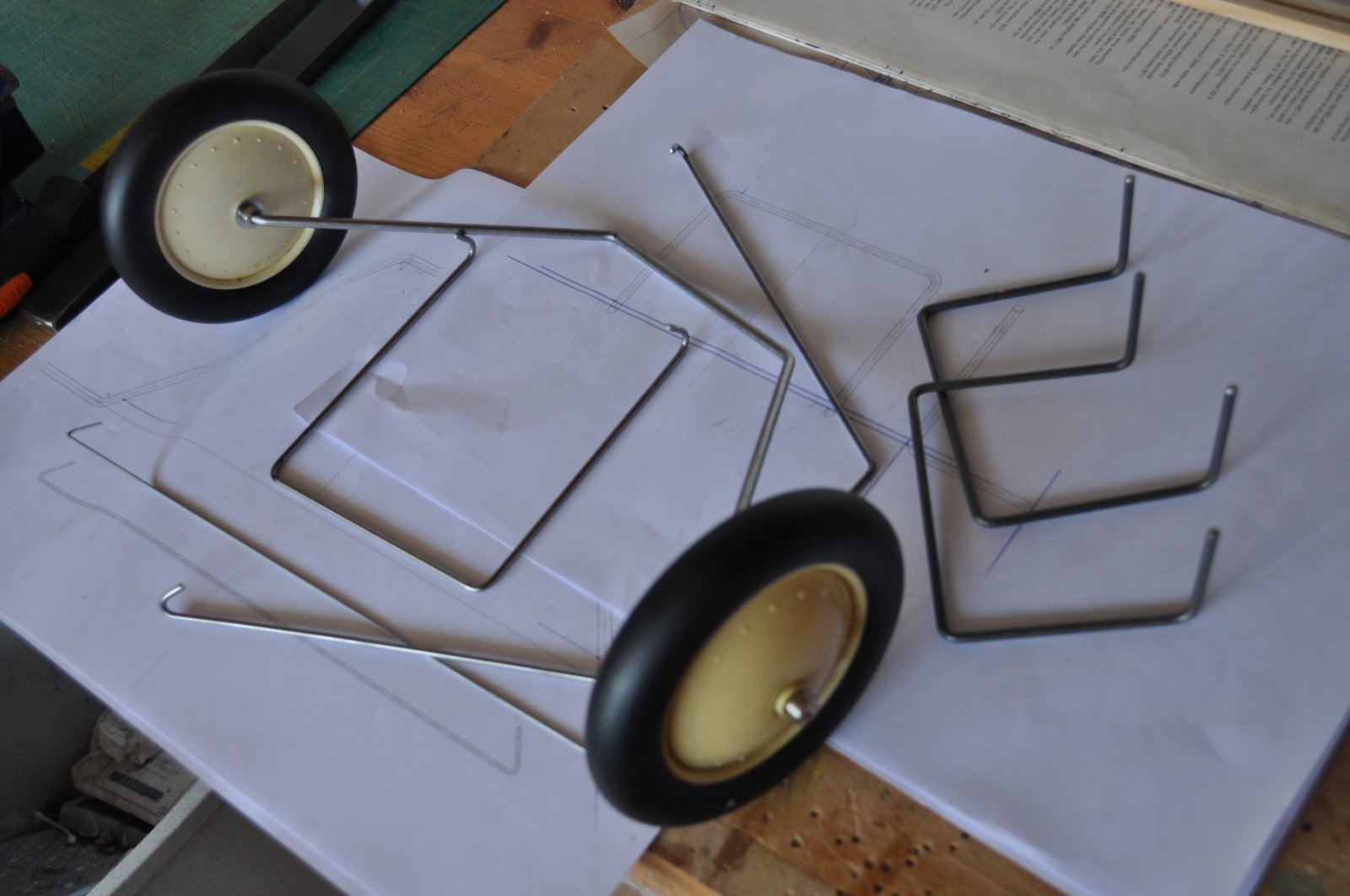

    Een paar avonden bezig geweest met mijn buigijzer en we hebben de metalen onderdelen gereed

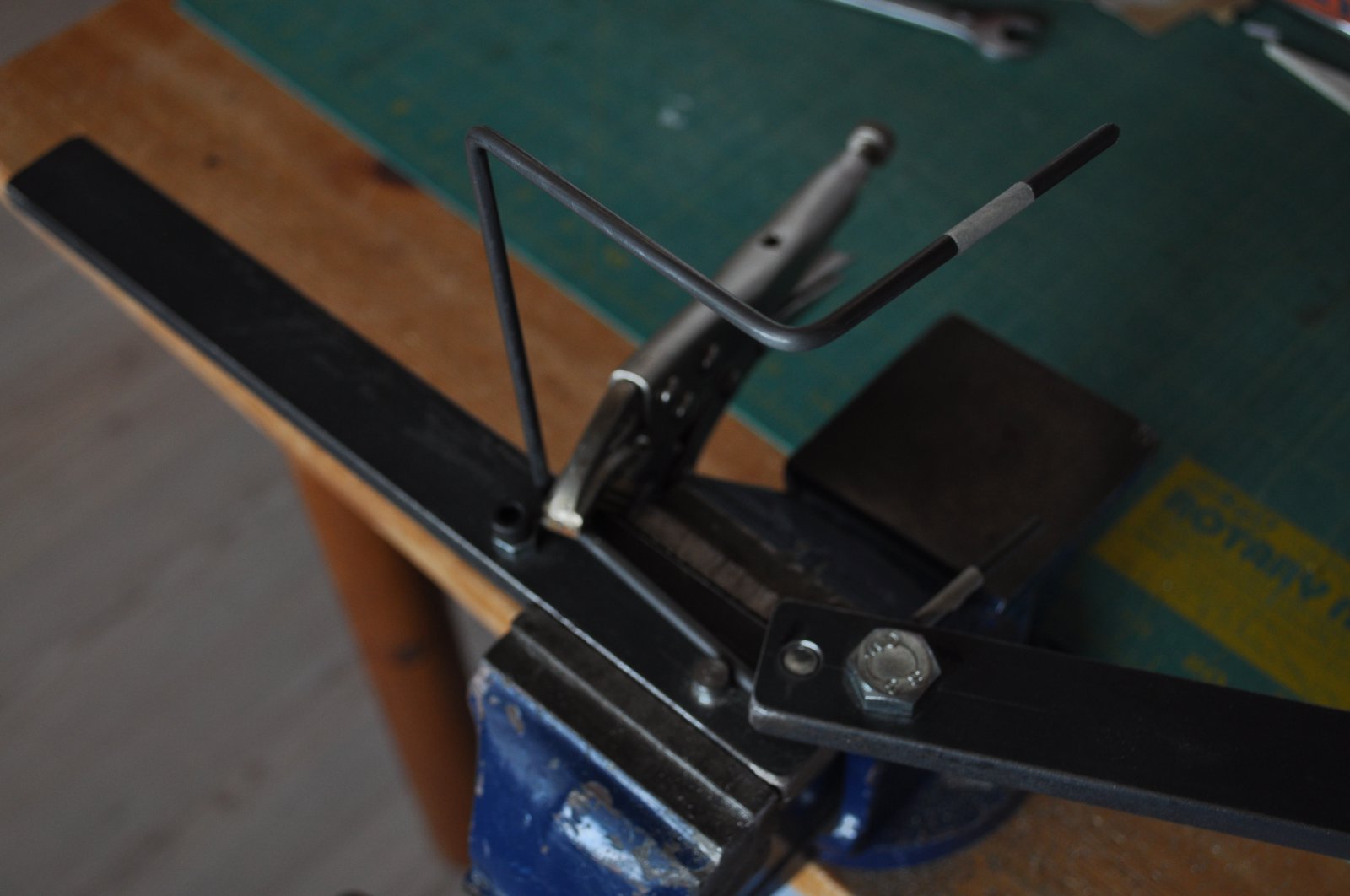

    Hier bezig met 4mm verenstaal voor de cabane


    Na wat oefenen kun je aardig precies zetwerk maken



    En de heerlijke 'oldie' wielen


    Groeten, Ralf

    RTrider en Beton vinden dit leuk.
  3. PHTB

    PHTB

    Lid geworden:
    11 nov 2008
    Berichten:
    442
    Locatie:
    Nijmegen
    Nou zeg, het ziet er allemaal zeer professioneel uit. Succes met bouwen en als het kan, hou ons op de hoogte van je vorderingen.

    strutter vindt dit leuk.
  4. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.569
    Locatie:
    Heeze
    .
    Gaaf project weer Ralf :thumbsup:
    Je D.VIII Duke was ook fraai zeg, wat jammer van de uitstekend werkende camouflage...
    Ik vind de Duke ook wel iets weg hebben van een Morane L verkenner/jager:

    [​IMG]

    Weet je al in wat voor een kleurenschema je deze Duke gaat maken?

    Veel plezier met de bouw, ik blijf het volgen
    Groeten, Ramses
    .

    Laatst bewerkt: 17 jun 2020
    strutter vindt dit leuk.
  5. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.183
    Locatie:
    Haarlem
    Tom dank, we gaan ons best doen :yes:
    Ramses ik wil eigenlijk de linnen uitvoering maken zoals op de voorkant van de doos vroeger.
    Deze spreekt me op de een of andere manier enorm aan, simpel maar aantrekkelijk, beetje pre WW1 look.
    Svenson heeft de Morane zeker als voorbeeld gebruikt denk ik want de gelijkenis is groot
    Ze hebben naar mijn idee een combi van de Pilot Box Fly en de Morane gebruikt om deze eenvoudige leuk ogende Duke te maken.

    Als het goed is komt er van de week een pakket hout uit Waalwijk en dan kunnen we echt beginnen :yes:

    Moet nog wel op zoek naar een alu cowl van 16cm

    Groeten, Ralf

    PHTB vindt dit leuk.
  6. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    1.275
    Locatie:
    Hoofddorp
    Is het geen corona dan is het wel het bouwvirus wat rondwaart.:thumbsup:
    Leuk om weer eens een ouder model te zien ontstaan onder die ervaren handen van je.
    Bij deze natuurlijk ook weer een abo tje

    Grt John

    strutter vindt dit leuk.
  7. wvr

    wvr

    Lid geworden:
    12 mei 2003
    Berichten:
    2.419
    Locatie:
    Velserbroek
    Leuk, fijne kist die Duke!

    vraagje: wat voor buigijzer is dat?

    strutter vindt dit leuk.
  8. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.183
    Locatie:
    Haarlem
    Leuke reacties mannen, dank :beer:

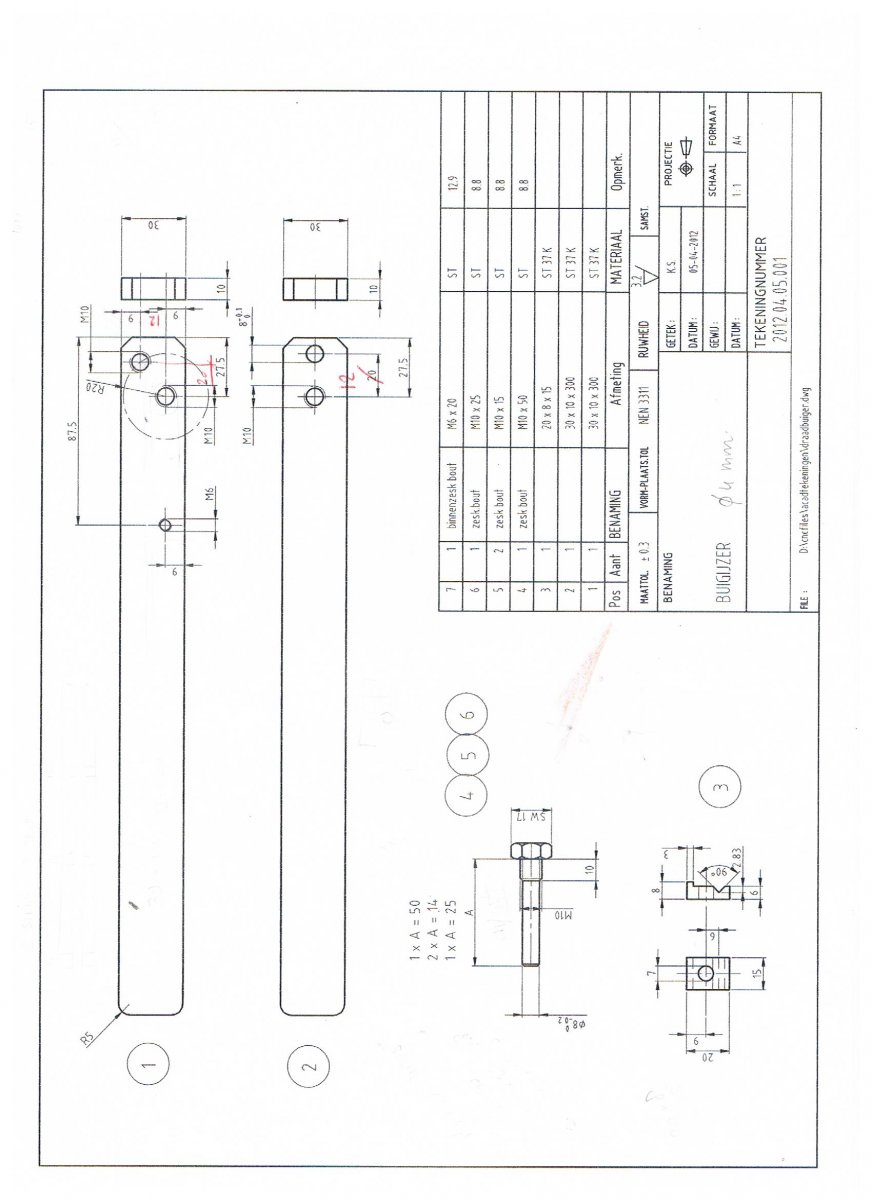

    Winfried, het buigijzer heb ik zelf gemaakt met deze tekening welke ik op het internet had gevonden
    (vergeet de rode notities)

    2 strippen 30x10mm staal en wat M10 boutjes, redelijk eenvoudig zelf te maken, het afdraaiwerk had John voor mij gedaan :yes:

    Tot 5mm verenstaal probleemloos te buigen, een aanrader :thumbsup:
    Pos. 3 gebruik ik niet, hiervoor neem ik de griptang

    Groeten, Ralf

    MicropropSport, wvr en Ramses vinden dit leuk.
  9. wvr

    wvr

    Lid geworden:
    12 mei 2003
    Berichten:
    2.419
    Locatie:
    Velserbroek
    Top.. bedankt, daar ga ik eens mee spelen

    strutter vindt dit leuk.
  10. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.183
    Locatie:
    Haarlem

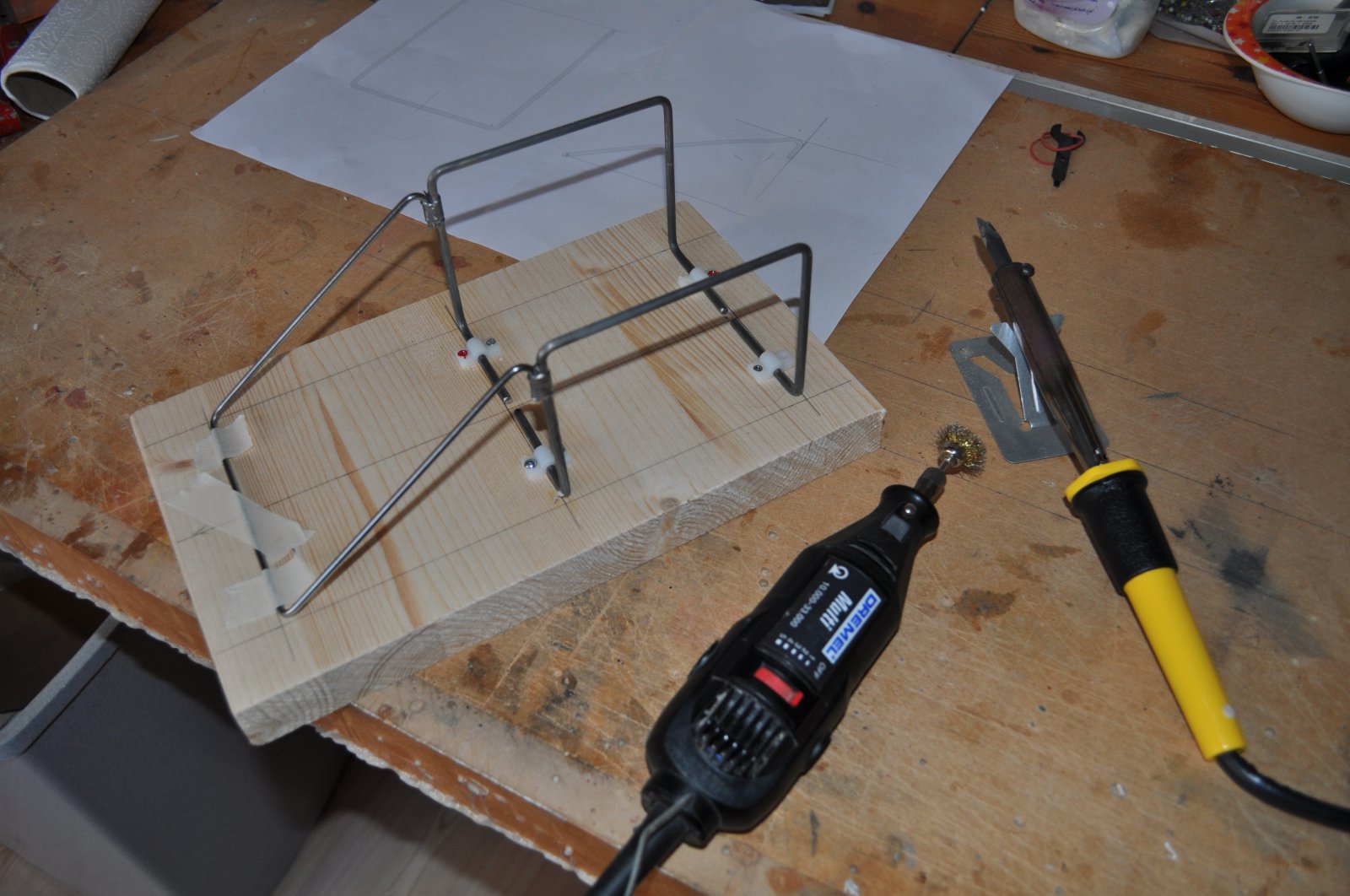

    Het buigwerk voor de cabane was gereed, rest nog wat soldeerwerk
    Daartoe de boel vastgeklemd op een plankje en omwonden met ijzerdraad om vervolgens de 100W bout het werk te laten doen


    Na het solderen schoonmaken met thinner en bewerken met de Dremel staalborstel

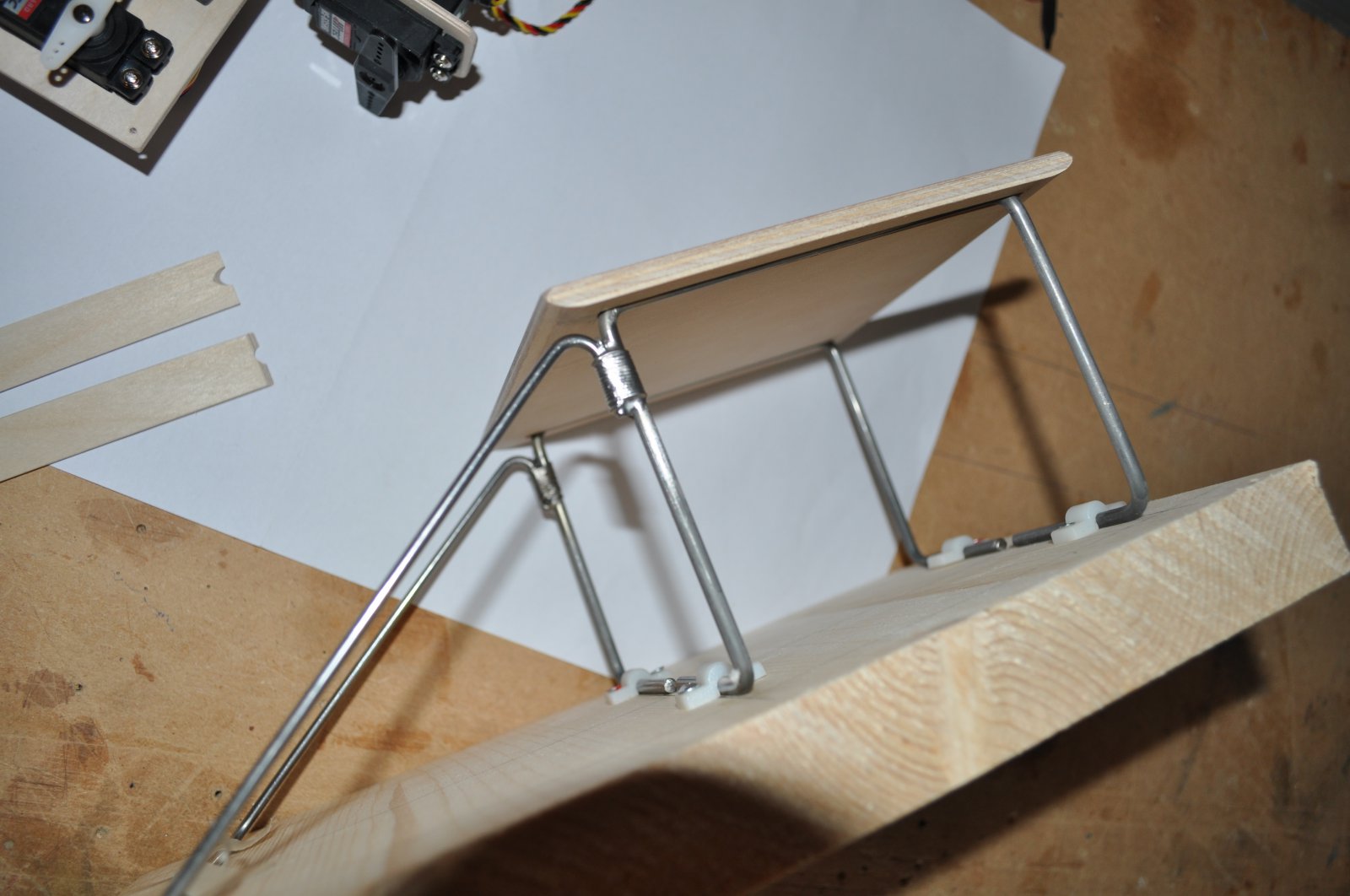

    Houten bovenstuk samengesteld uit triplex lagen om een groef te creƫren
    Deze wordt later vastgelijmd met de stripjes die links liggen

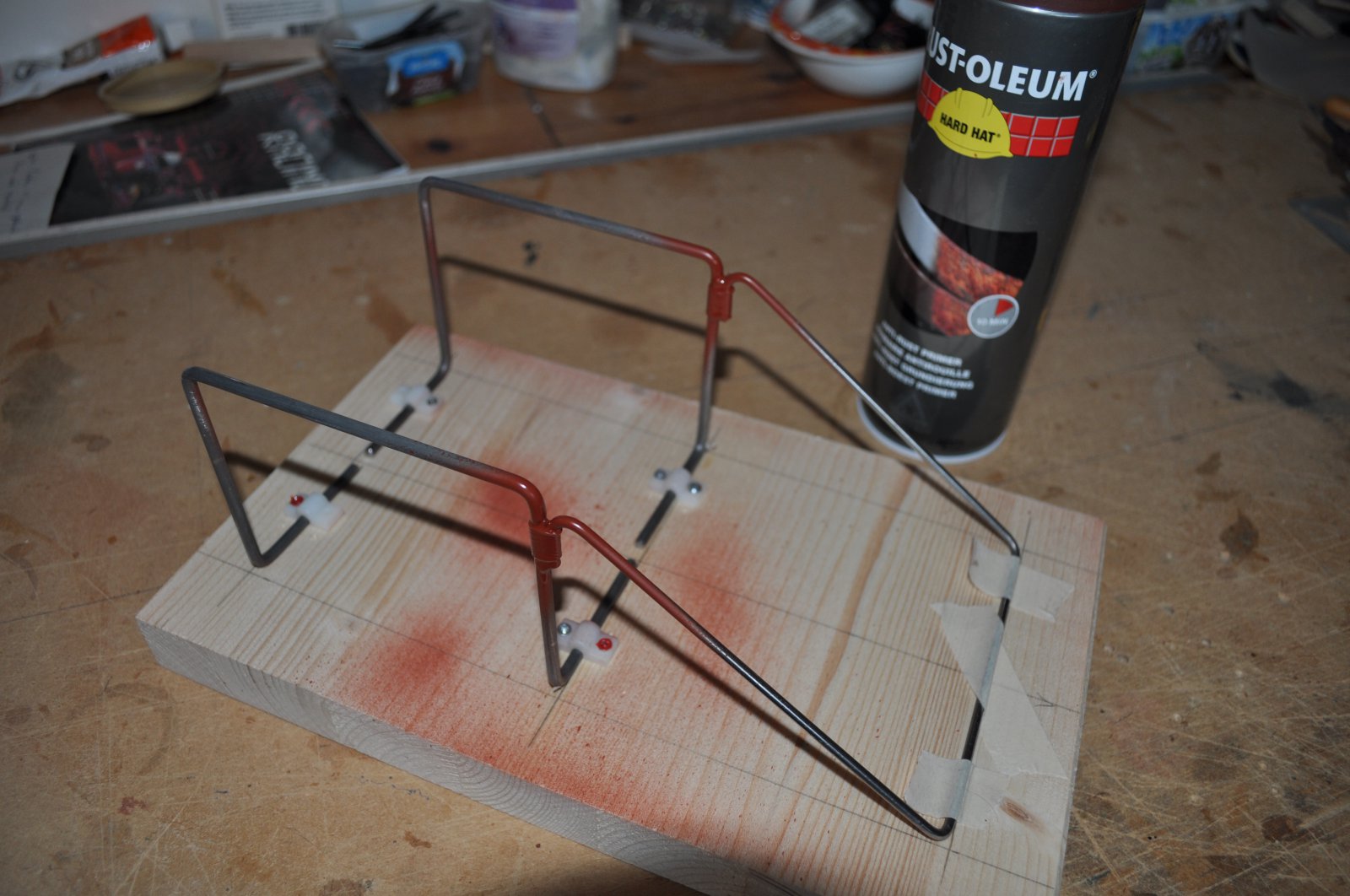

    De soldeerverbinding corrosiebestendig maken met Rustoleum

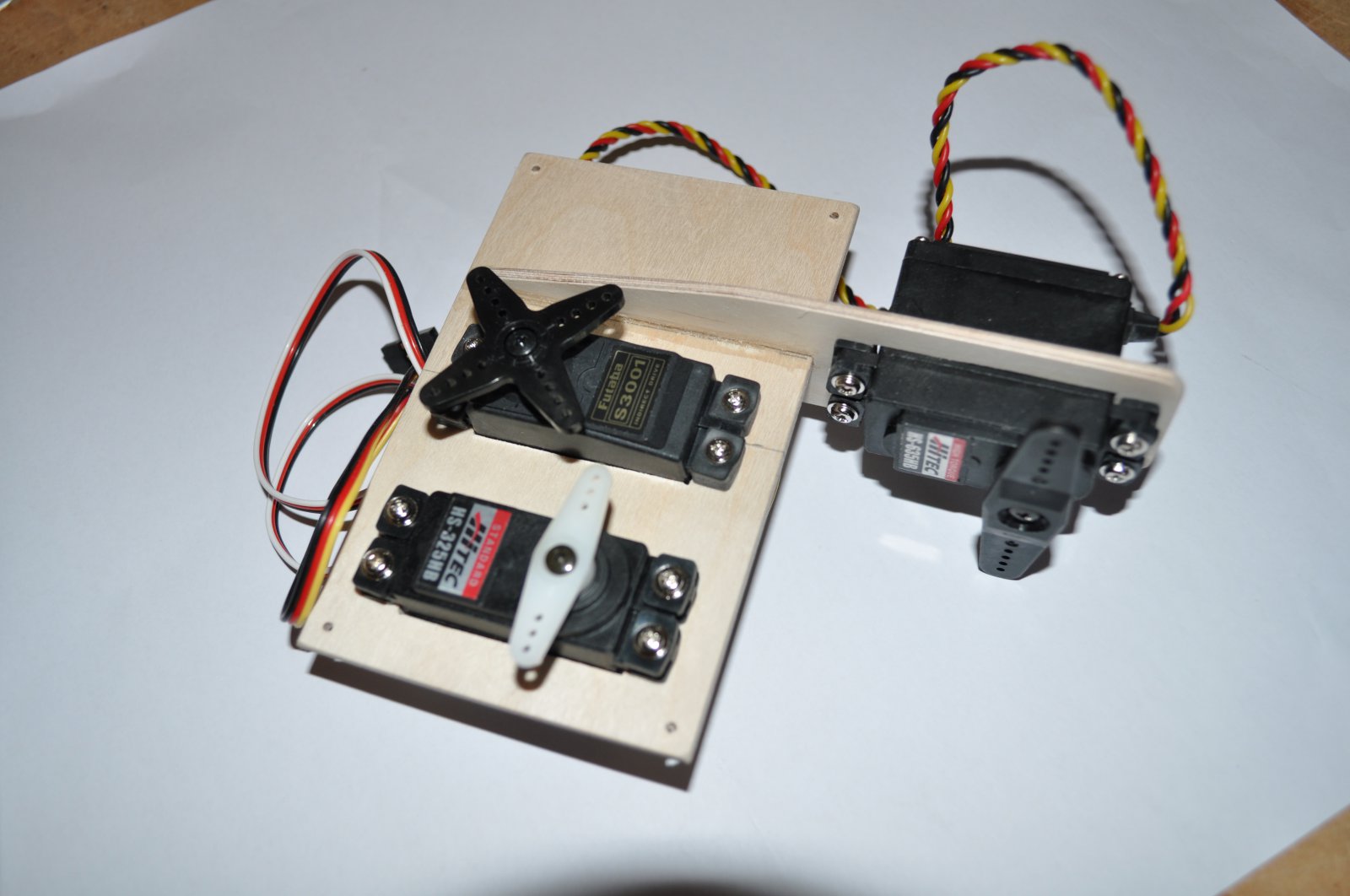

    Verder vast de servo opzet gemaakt, aansturing van het hoogte en richtingsroer gaat met pull pull uitgevoerd worden



    Groeten, Ralf

    MicropropSport en wvr vinden dit leuk.
  11. PHTB

    PHTB

    Lid geworden:
    11 nov 2008
    Berichten:
    442
    Locatie:
    Nijmegen
    Alles heel vernuftig, veel inzicht in constructies. Grote klasse !

    strutter vindt dit leuk.
  12. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.183
    Locatie:
    Haarlem
    Thanks Tom :yes:

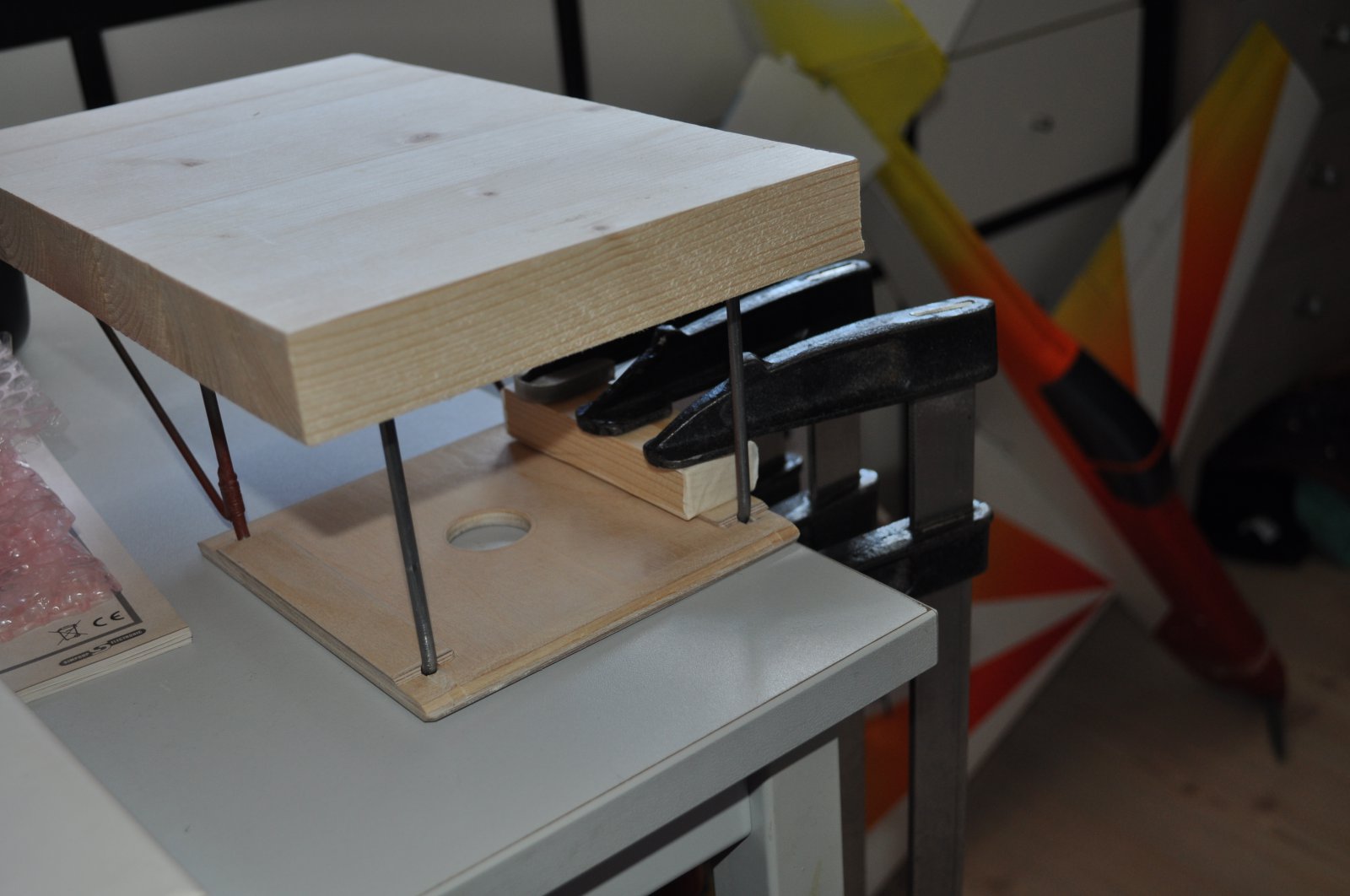

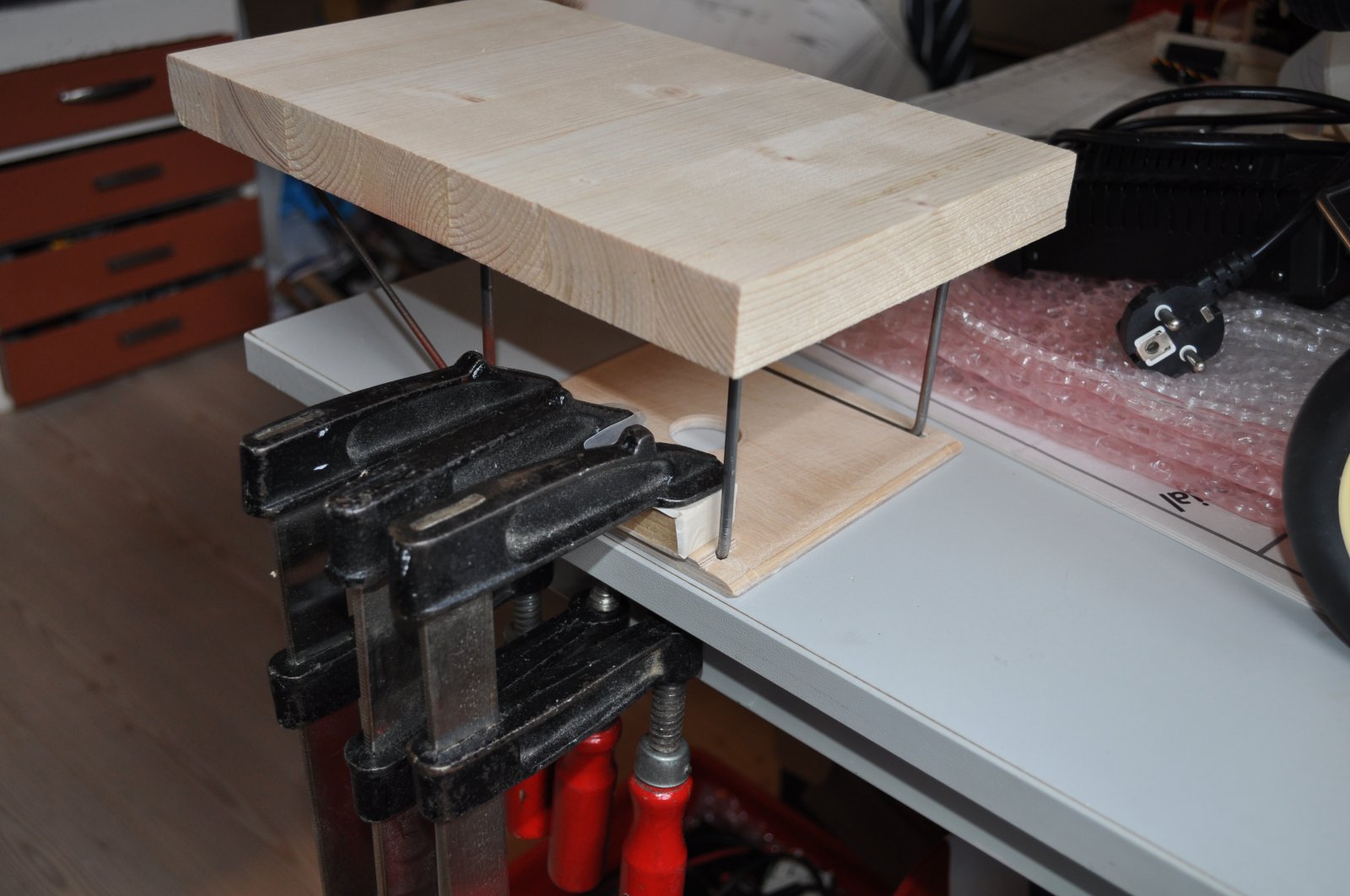

    Cabane strookjes gelijmd, met een klosje aanklemmen
    Tevens nog een gat geboord voor de servokabels van de ailerons


    Lijm zit op het strookje, eerst nog even passen


    En de tweede vastzetten


    Groeten, Ralf

  13. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.183
    Locatie:
    Haarlem
    Verder met het bovendek van de romp
    Dit is van de bouwdoos uit een plak balsa welke reeds in vorm is gemaakt.
    Omdat ik van tekening bouw moest ik dit uiteraard zelf doen.

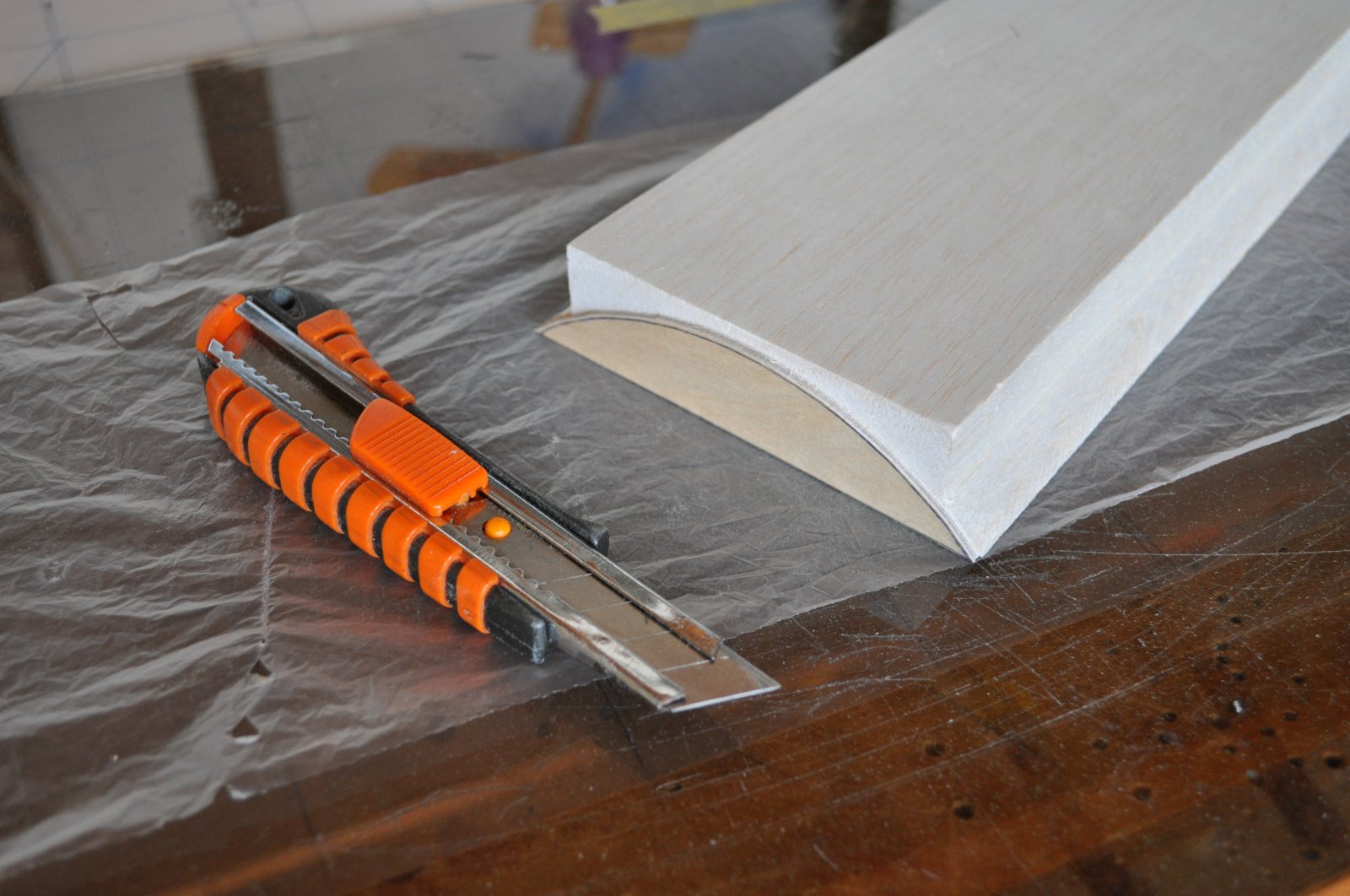

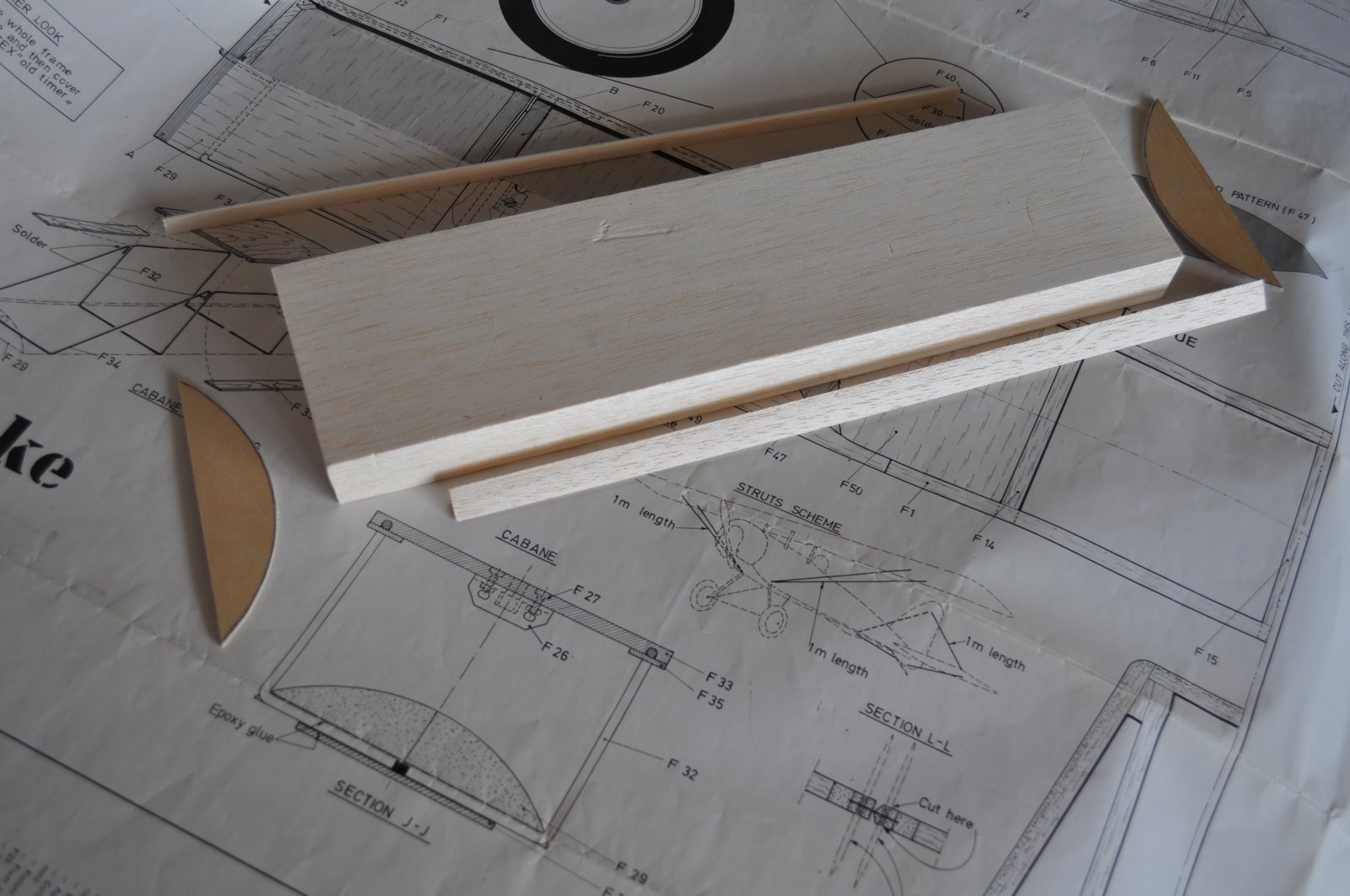

    De romp is 12 cm breed daartoe een plank 30mm (!) balsa aan de zijkanten voorzien van 10x10 driehoeklijsten.
    Profiel uitgezaagd uit 2mm triplex en op de kopse kanten gelijmd

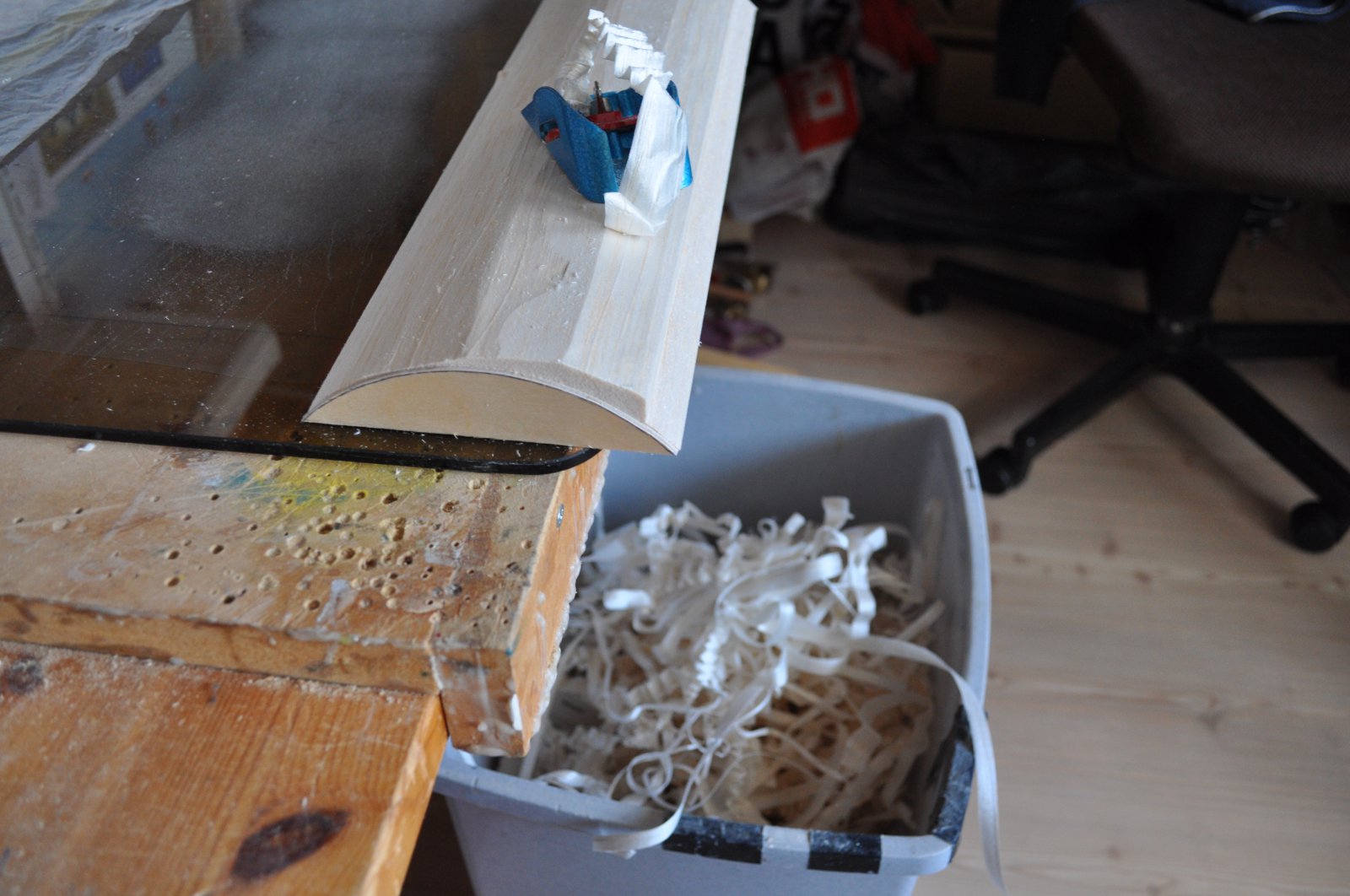

    Dan kan het schaaffeest beginnen :banana:

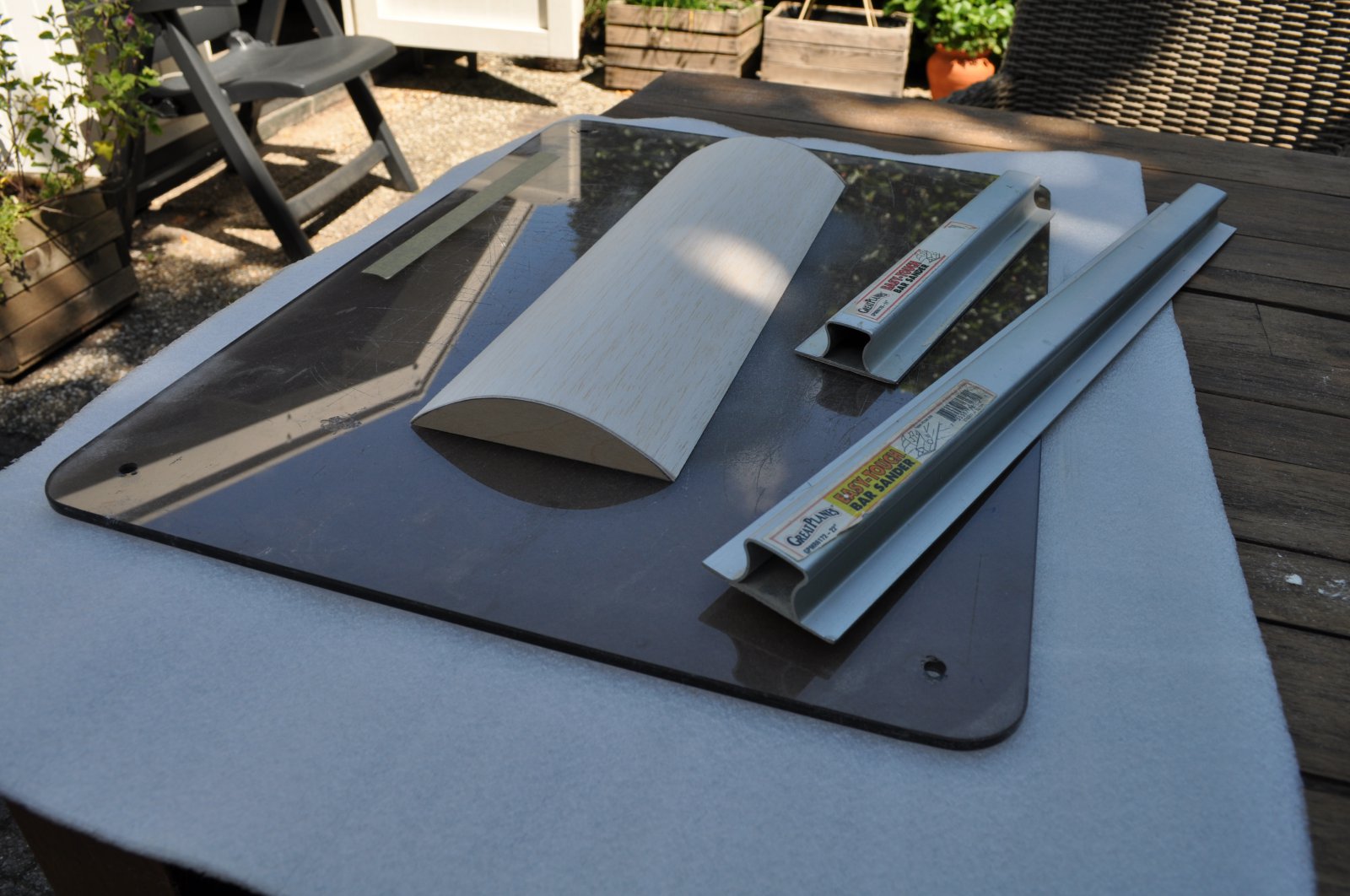

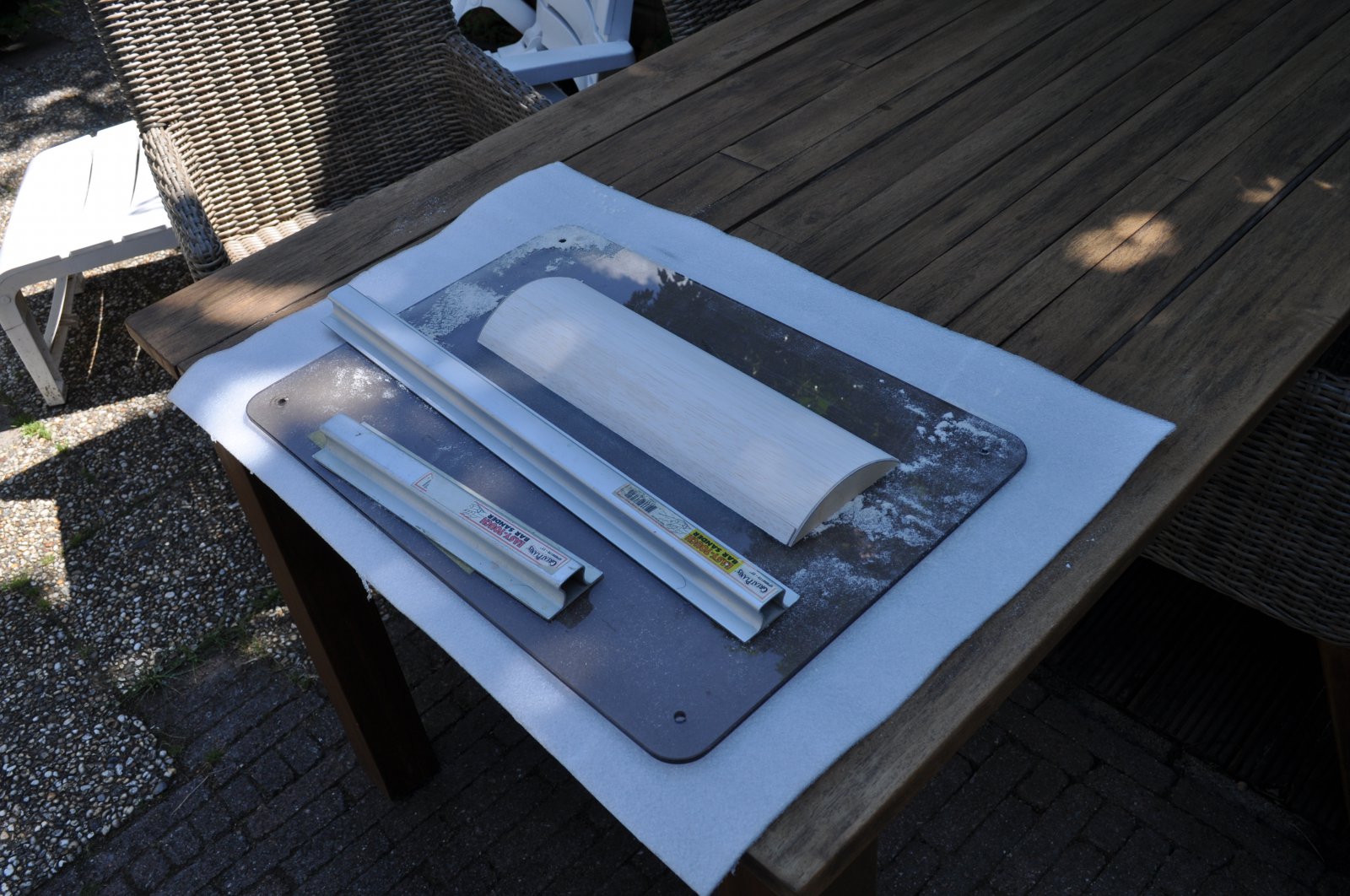

    Eenmaal een beetje ruw gereed naar buiten toe voor het schuren


    Happy with the result, heerlijk dat werken met balsa :yes:


    Straks wat groeven in de onderzijde om het staaldraad op te nemen, deze worden met epoxy vastgezet

    Groeten, Ralf

    blaauwen vindt dit leuk.
  14. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.183
    Locatie:
    Haarlem

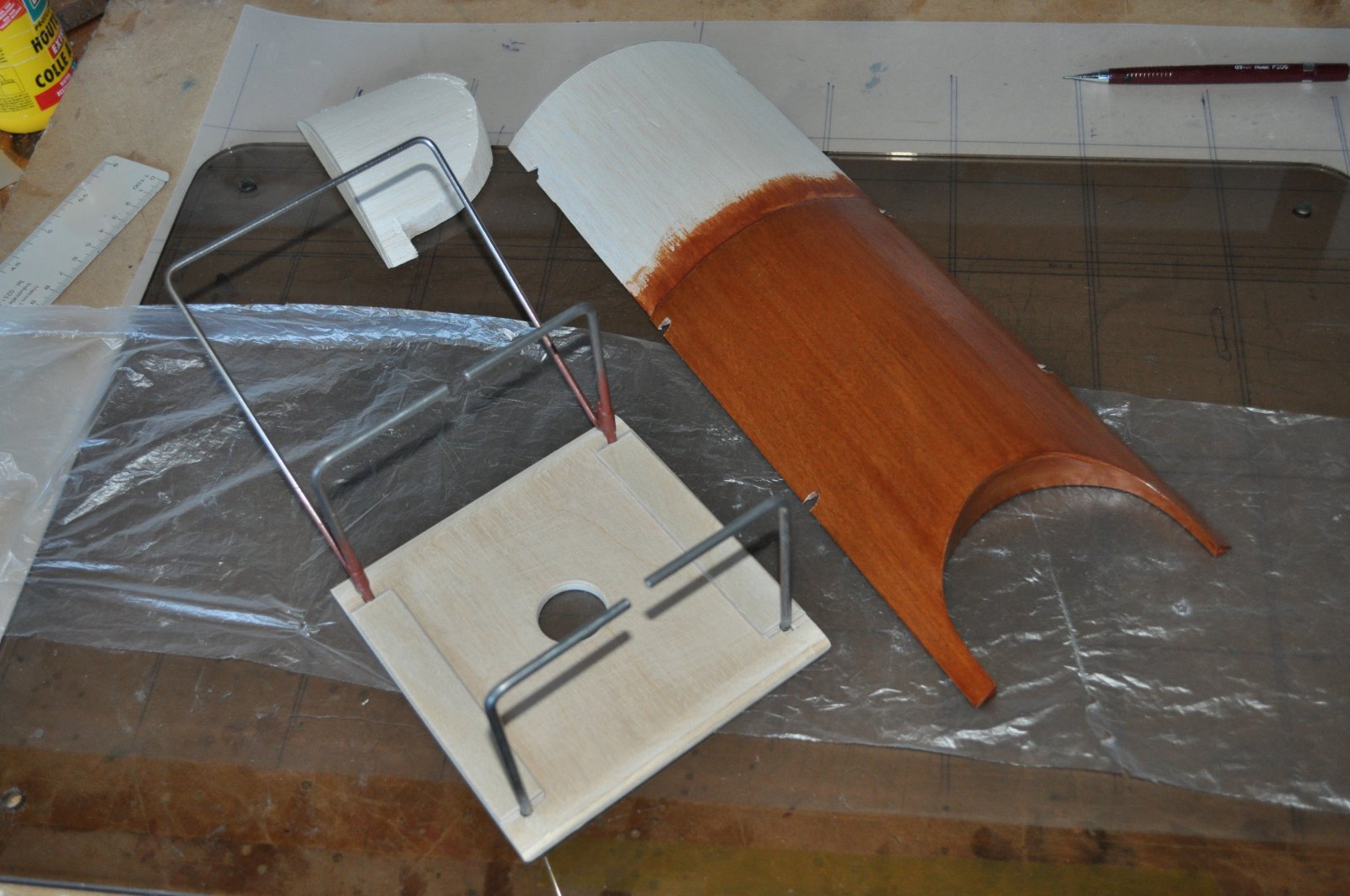

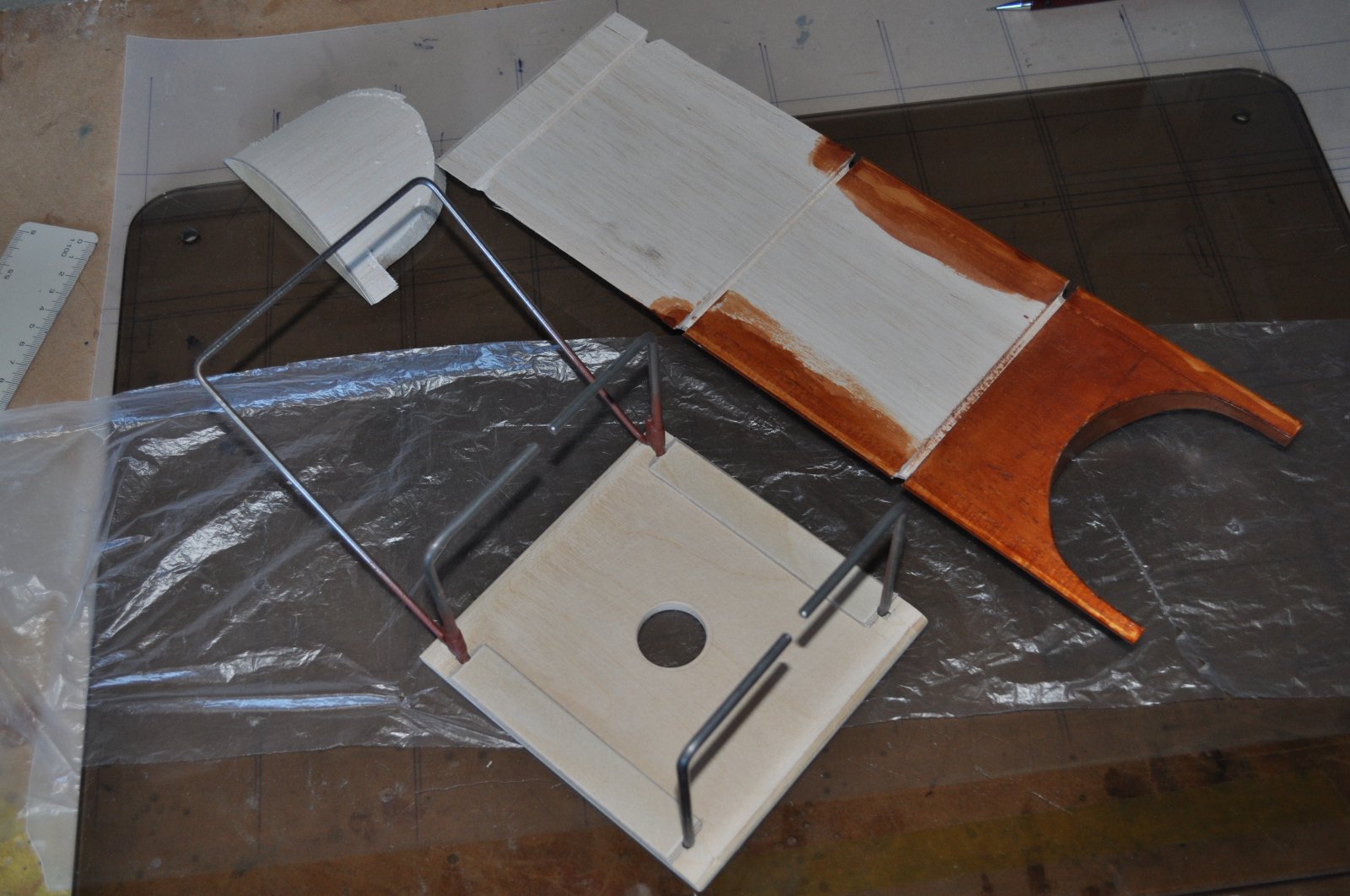

    Bovenkant voorzien van 0,4 mm triplex en 3x gebeitst
    Voorzijde niet, hier komt later alu plaatwerk op


    Groeven voor het staaldraad gemaakt


    Staaldraad ontvetten en de groeven ingesmeerd met 30 minuten epoxy

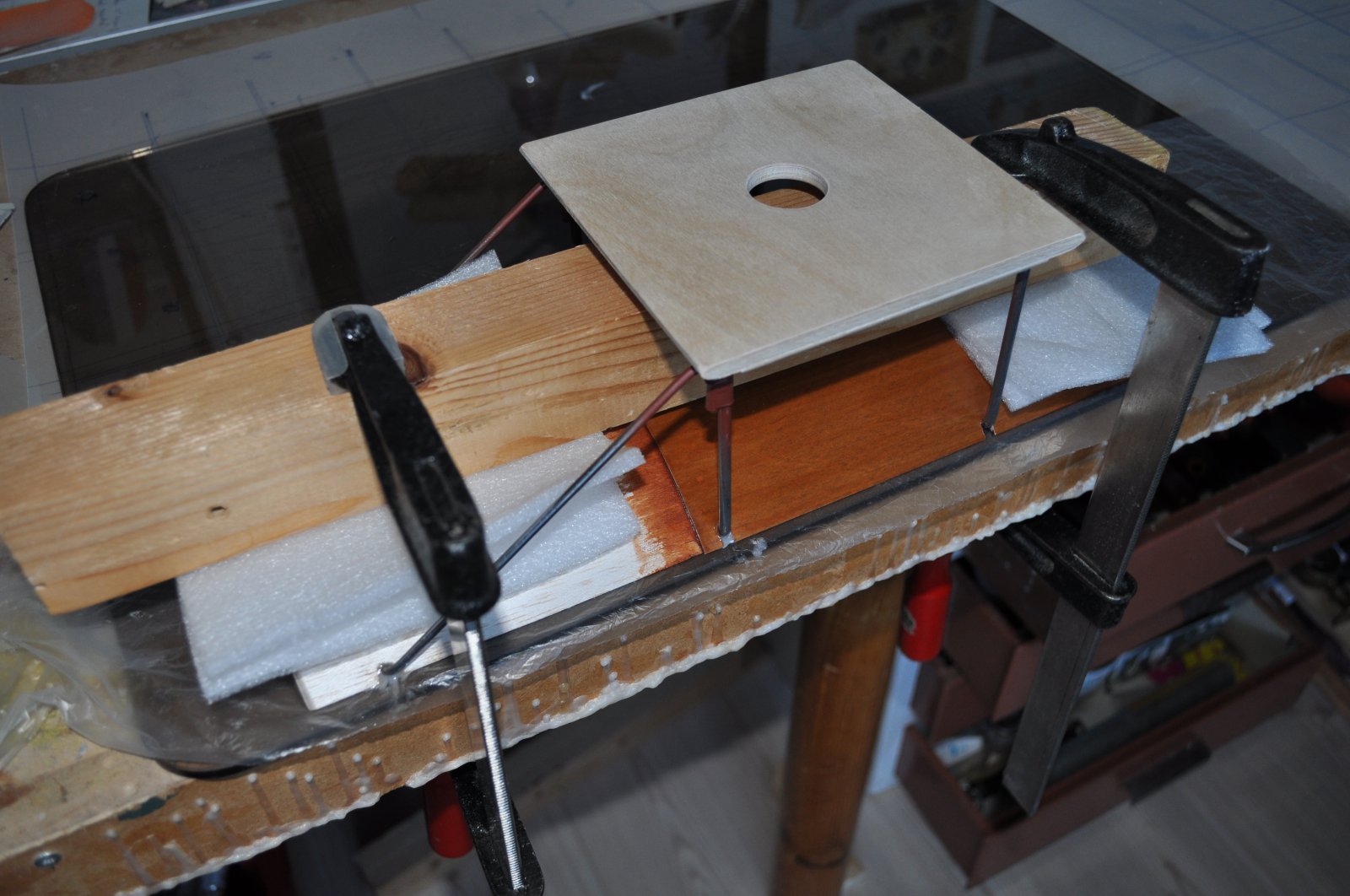

    De boel klemmen op een vlakke ondergrond (glasplaat) en straks kijken hoe het eindresultaat is :)


    Groeten, Ralf

    Laatst bewerkt: 20 jun 2020
    MicropropSport vindt dit leuk.
  15. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.183
    Locatie:
    Haarlem

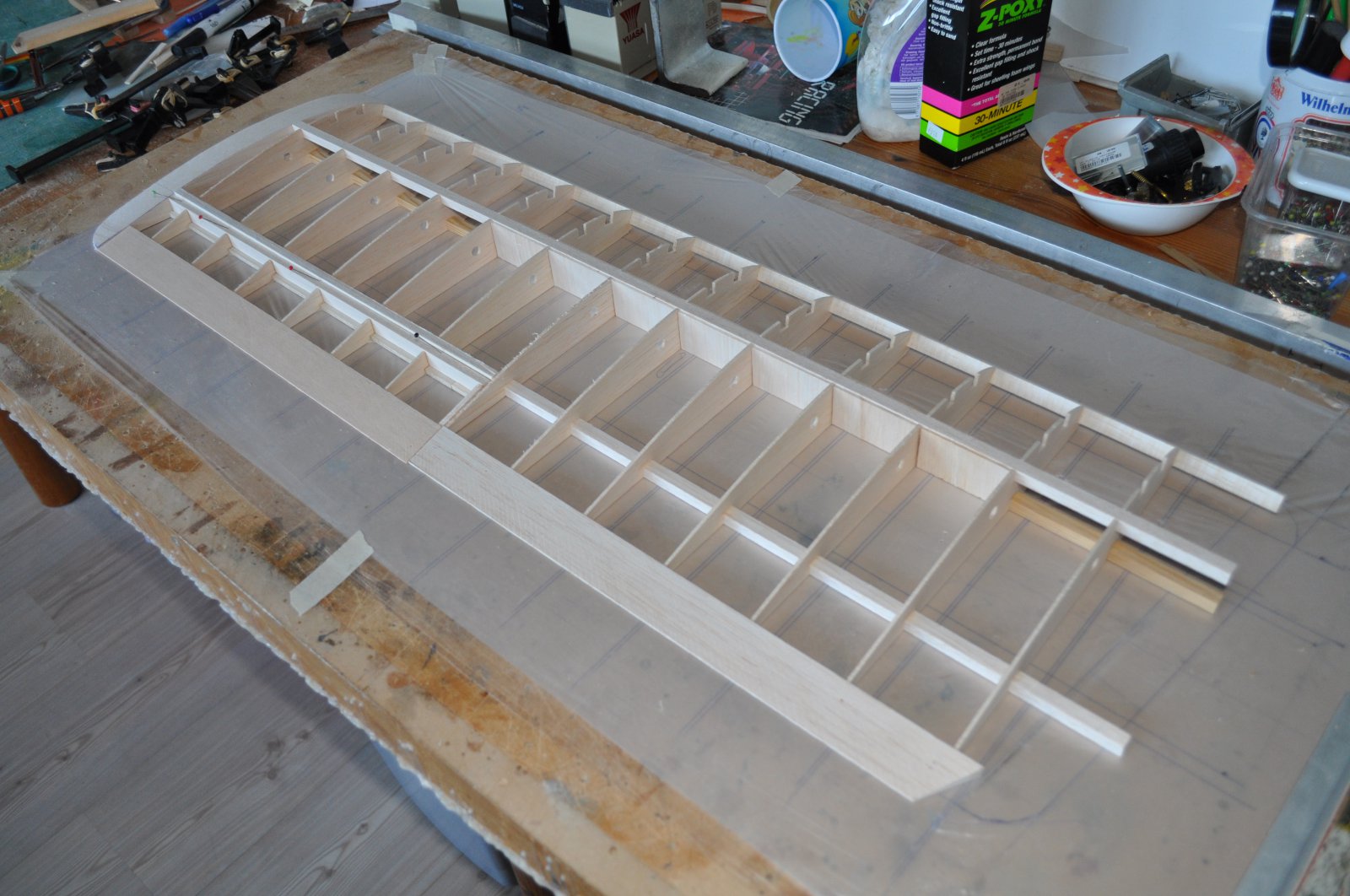

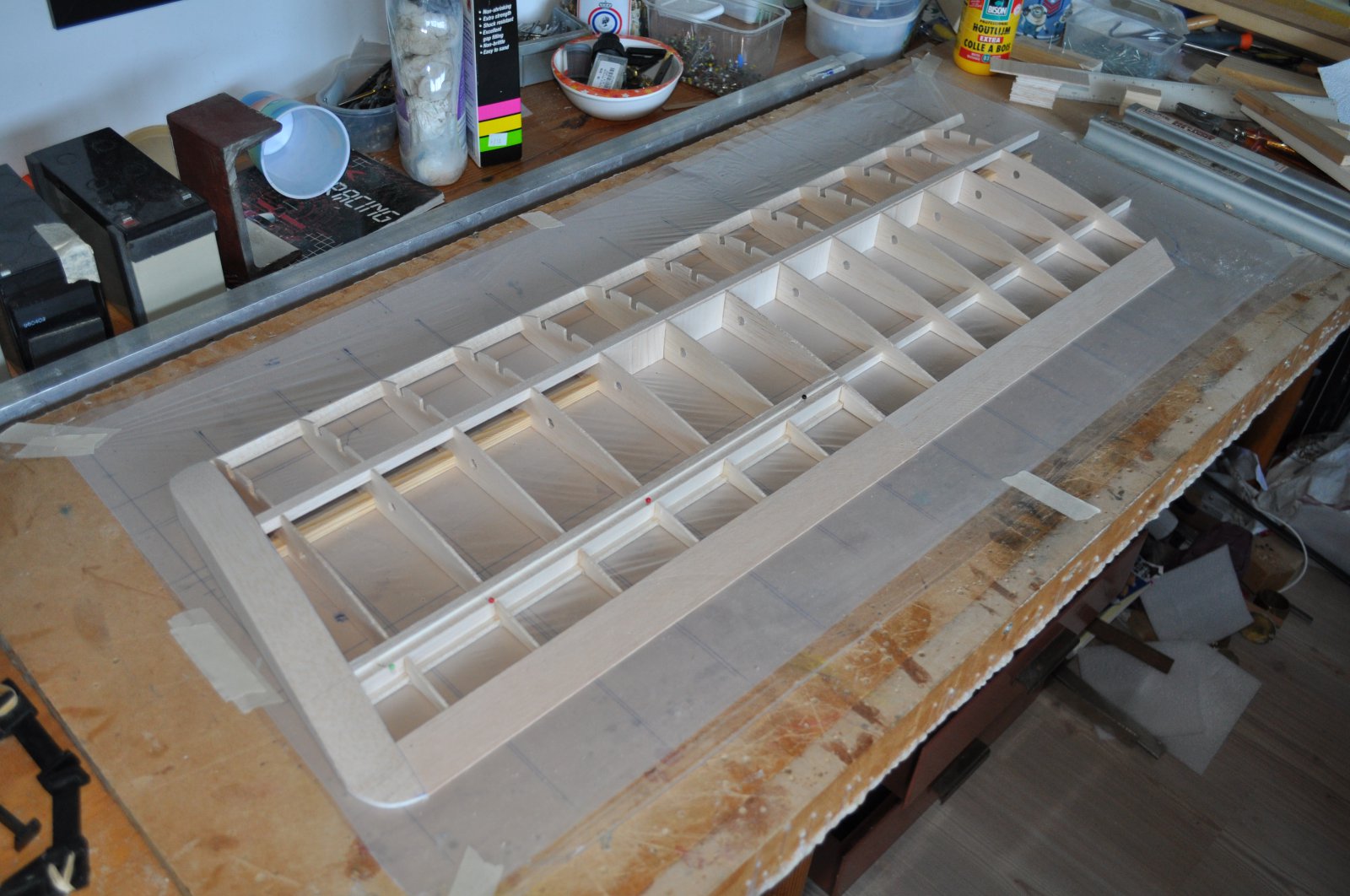

    Afgelopen weekend alvast een flinke vordering kunnen maken met 1 vleugeldeel


    Het bouwt heerlijk weg, eindelijk eens geen gecompliceerde toestanden, wat een genot :yes:


    Groeten, Ralf

  16. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    5.738
    Locatie:
    daar waar ik vlieg
    Ook gehad met een OS surpass 15ccviertakt. Heerlijk toestel om rond te tuffen.

    strutter vindt dit leuk.
  17. serge pot

    serge pot Forum veteraan

    Lid geworden:
    20 feb 2009
    Berichten:
    5.738
    Locatie:
    daar waar ik vlieg
    Volgens mij zijn er 16cm alu campingpannen waar je de motorkap van kunt maken.

  18. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.183
    Locatie:
    Haarlem
    Juist Serge, ik ga idd maar eens buurten bij een campingzaak, thanks! :thumbsup:
    Mijn 'oude' Duke vloog met een Saito .91, ietwat veel maar wel een lekkere pruttel :yes:

  19. tonspit

    tonspit

    Lid geworden:
    3 sep 2013
    Berichten:
    1.214
    Locatie:
    Stein
    Je hebt het tempo er goed in zitten.
    Je gaat toch niet Detlef na . :wave
    Gaat er goed uit zien.

    Ton

    strutter vindt dit leuk.
  20. wvr

    wvr

    Lid geworden:
    12 mei 2003
    Berichten:
    2.419
    Locatie:
    Velserbroek
    appart dat je onder en vuren ligger neemt en boven een balsa?

    gevoelmatig zou ik zeggen dat je beide vuren wilt, ook ivm druk krachten op de boven ligger, en rek krachten als je op zijn kop vliegt.
