timing afstelling stoommachine

Discussie in 'Stoom techniek' gestart door jbsteam, 2 okt 2019.

  1. jbsteam

    jbsteam

    Lid geworden:
    1 okt 2019
    Berichten:
    4
    Locatie:
    drenthe
    ik heb een vraagje mbt het afstellen vd timing van mijn stoommachine/cilindertje.
    Op welke wijze stel ik de dwars schuif cilinder af tov de grote cilinder?
    is er ergens een algemene omschrijving voor? of is dat wisselend per bouwer?
    er staan nergens merktekens oid op.
    foto volgt morgen

  2. jbsteam

    jbsteam

    Lid geworden:
    1 okt 2019
    Berichten:
    4
    Locatie:
    drenthe
    welke afstelling zou nodig zijn,
    grote zuiger odp,en dan de kleine zuiger in stand opengaan,en dan opwaartse slag uitblazen restlucht?
    of moet hij eerder al iets openen voor odp?
    wat is de beste afstelling of wat is gebruikelijk?


    Bijgevoegde bestanden:

  3. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.100
    Locatie:
    HELLEVOETSLUIS
    Opmerking:
    Kan je de foto tonen als volledige afbeelding, scheelt doorklikken.

    Vragen:
    1- Is de zuiger, zoals een zuiger van een automotor, uitgevoerd met een zuigerpen?
    2- De stoomschuif, is dit ook een soort zuiger met een kamer in het midden?
    3- Zit er ongeveer in het midden van de stoomschuifkast een uilaat naar de onderkant?
    Misschien geven de antwoorden aanvullende informatie.

  4. jbsteam

    jbsteam

    Lid geworden:
    1 okt 2019
    Berichten:
    4
    Locatie:
    drenthe
    de grote zuiger is een lange zuiger, de dunne zuiger is een kort messing schijfje.
    De inlaat / uitlaat poort is een gaatje midden boven in de cilinder ("cilinderkop")
    de dunne zuiger (schijfje) gaat voorbij het gaatje en opwaartse beweging druk de lucht onder de kleine zuiger weg.
    Bij neerwaartse slag vd stoomdruk is klein zuigertje weer voorbij het gaatje,dus inlaat open, en sluit het open gat (uitlaat) naar buiten af.
    Maar nu krijg ik hem nog niet lekker aan de draai.
    Wel met de hand draaiend krijg ik een echt druk plopje,dat er voldoende compressie is.

  5. John33

    John33

    Lid geworden:
    13 sep 2005
    Berichten:
    1.136
    Locatie:
    Geldrop
    kijk hier naar :

    jbsteam vindt dit leuk.
  6. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.100
    Locatie:
    HELLEVOETSLUIS
    Dit is het eerste antwoord op mijn vraag:
    - De grote zuiger is een lange zuiger. De zuiger is zo lang, dat deze niet kan schommelen/kantelen in de cilinder. In de lange zuiger zit ook het draaipunt voor de zuigerstang.

    Tweede antwoord:
    Antwoord.
    De machine is geen oscillerende machine, maar een enkelwerkende één cilinder stoommachine, met aansturing door stoomtoe-, afvoer door de opening in de cilinder kop.

    En hier begint volgens mij het probleem.

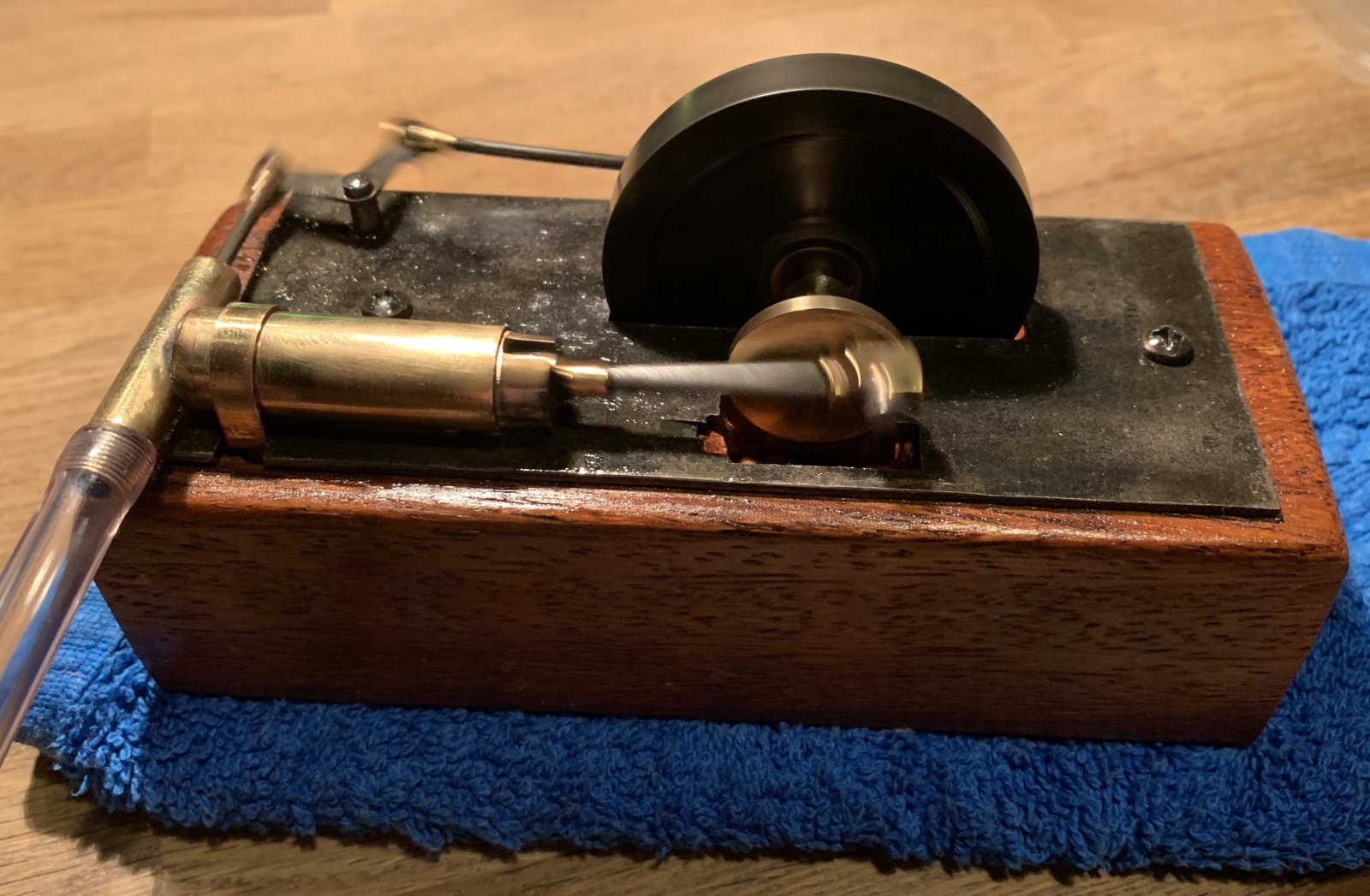

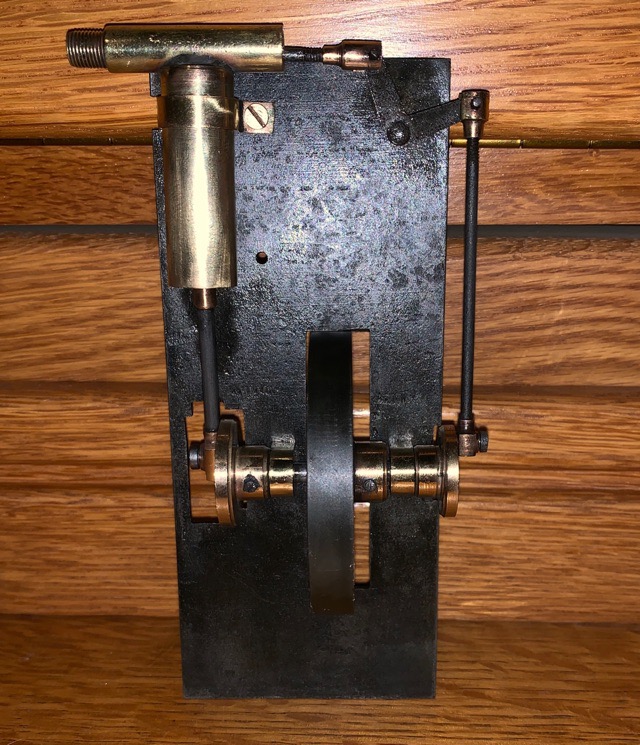

    Op je foto is hoekaandrijving te zien voor het verstellen van de stoomschuif. Deze aandrijving geeft ook een hoekverstelling van de stuurstang, gelijk de zuigerstang.
    Volgens mij kan de dunne zuiger geen schijfje zijn, want door de hoekverdraaiing van de stuurstang gaat deze schommelen/kantelen en zal niet afdichten.

    Misschien is de kleine stuurzuiger langer en heeft een aan weerszijden een sleuf met een dam ter afsluiting ertussen?

    Blijft er nog eigenlijk één probleem over:
    - Uitvoering van de stoomschuif.
    Misschien een foto plaatsen van de stoomschuif.

    Laatst bewerkt: 4 okt 2019
