    Steeds als ik begin aan een nieuw project neem ik voor het eens bij te houden maar dan halverwege kom ik er achter dat ik al weer te ver ben om het nog te delen. Dus bij deze, vanaf het begin.

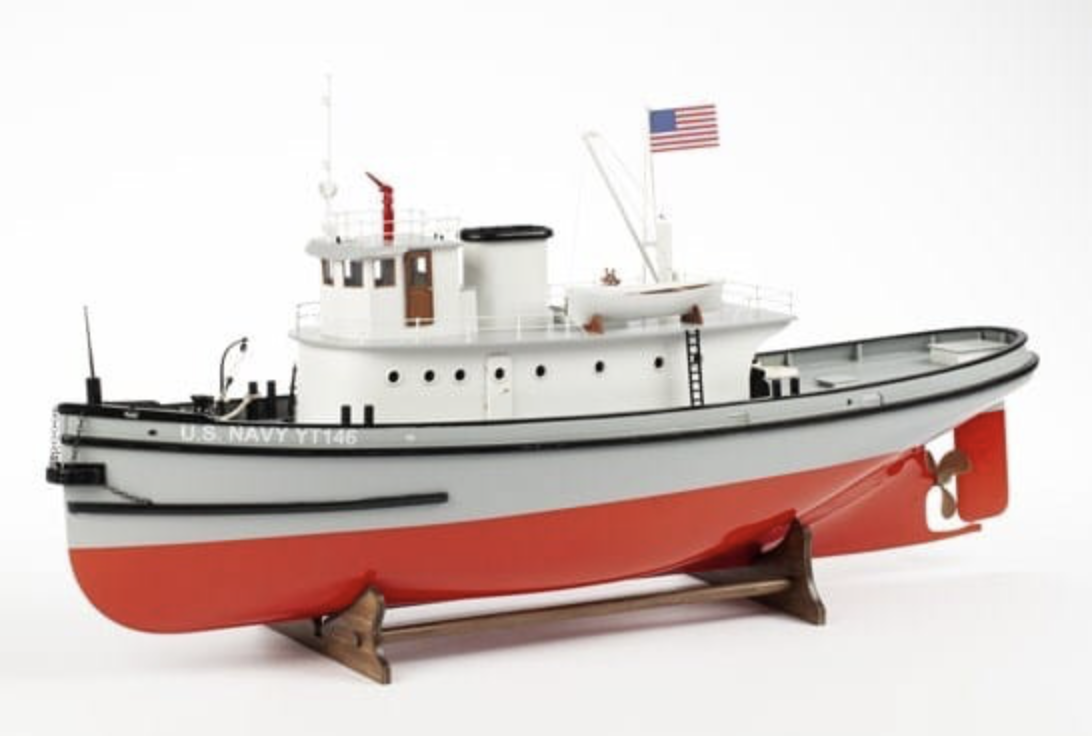

    Recent ben ik in het bezit gekomen van de Billing Boats USS Hoga in de schaal 1:50. Op het eerste gezicht leek het mij een niets zeggend “kaal” model van Billing Boats. Het miste veel details en zag er niet veel in totdat ik het ging opzoeken op internet.

    Schermafbeelding 2019-11-25 om 15.16.55.png

    Schermafbeelding 2019-11-25 om 15.17.23.png

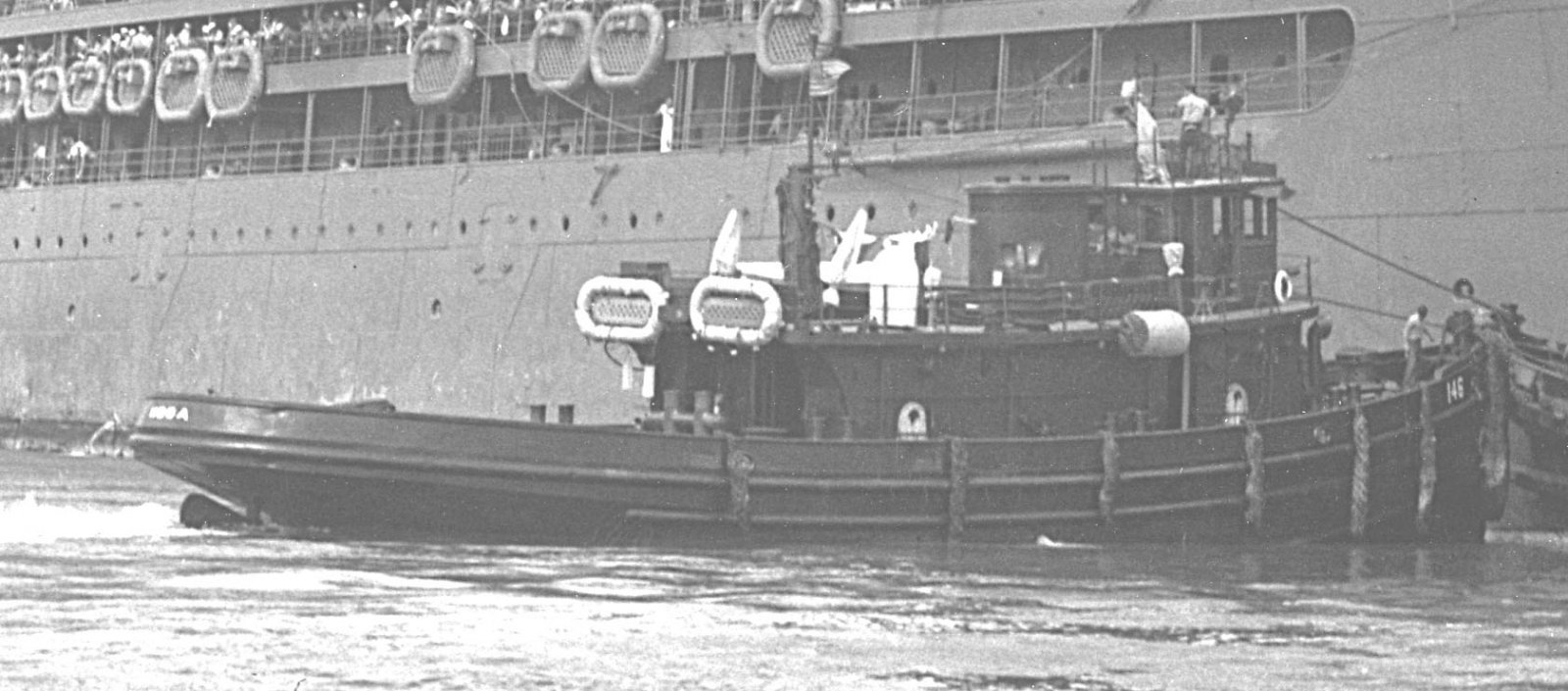

    Wat bleek we is 1 van de havensleepboten geweest die direct na de aanval op pearl Harbor in 1941 bluswerkzaamheden heeft verricht en geassisteerd heeft tijdens het redden van bemanningsleden van de diverse oorlogsbodems. Tevens heeft de bemanning bijgedragen de vaargeul open te houden.



    Het onderzoek op internet leverde al vrijsnel interessante foto’s op en volledige tekeningen van het schip. Het gaat om de Woban-Class haven-sleepboten welke vanaf 1939 werden gebouwd. De Hoga is daarvan de enige nog drijvende sleepboot.

    De tekeningen en de foto’s laten zien dat het scheepje veel gedetailleerder kan zijn zijn dan Billing Boats heeft gedaan en er een leuk schip van te maken is met een interessante geschiedenis..

    Voor de liefhebbers:

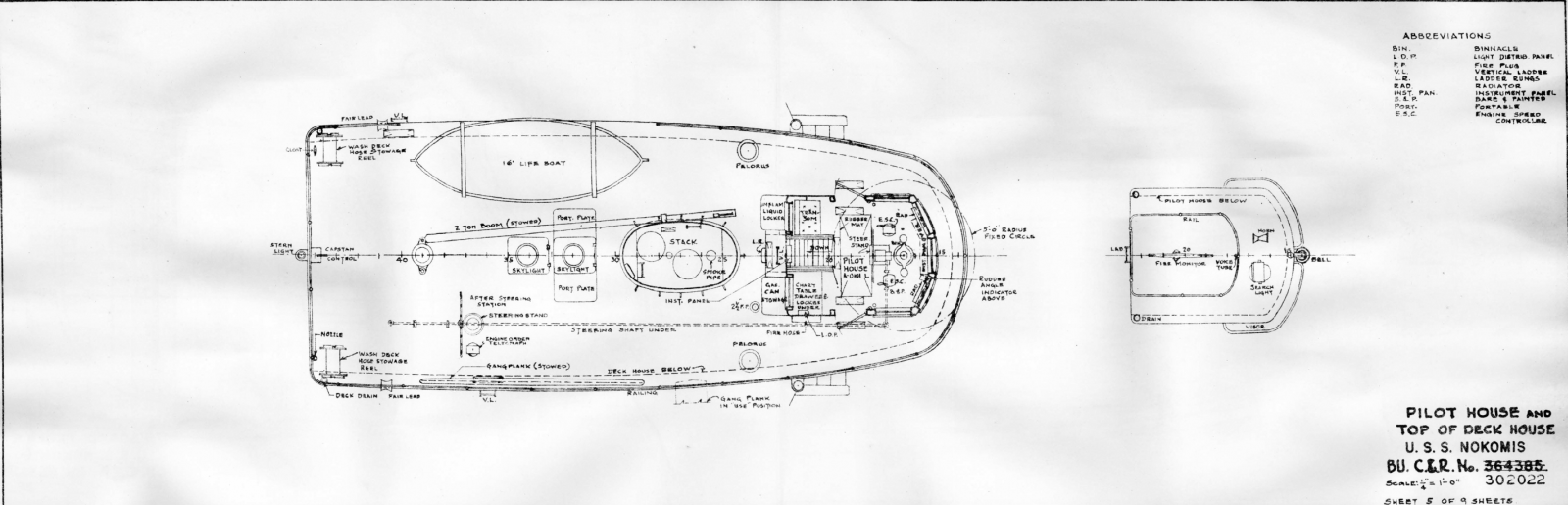

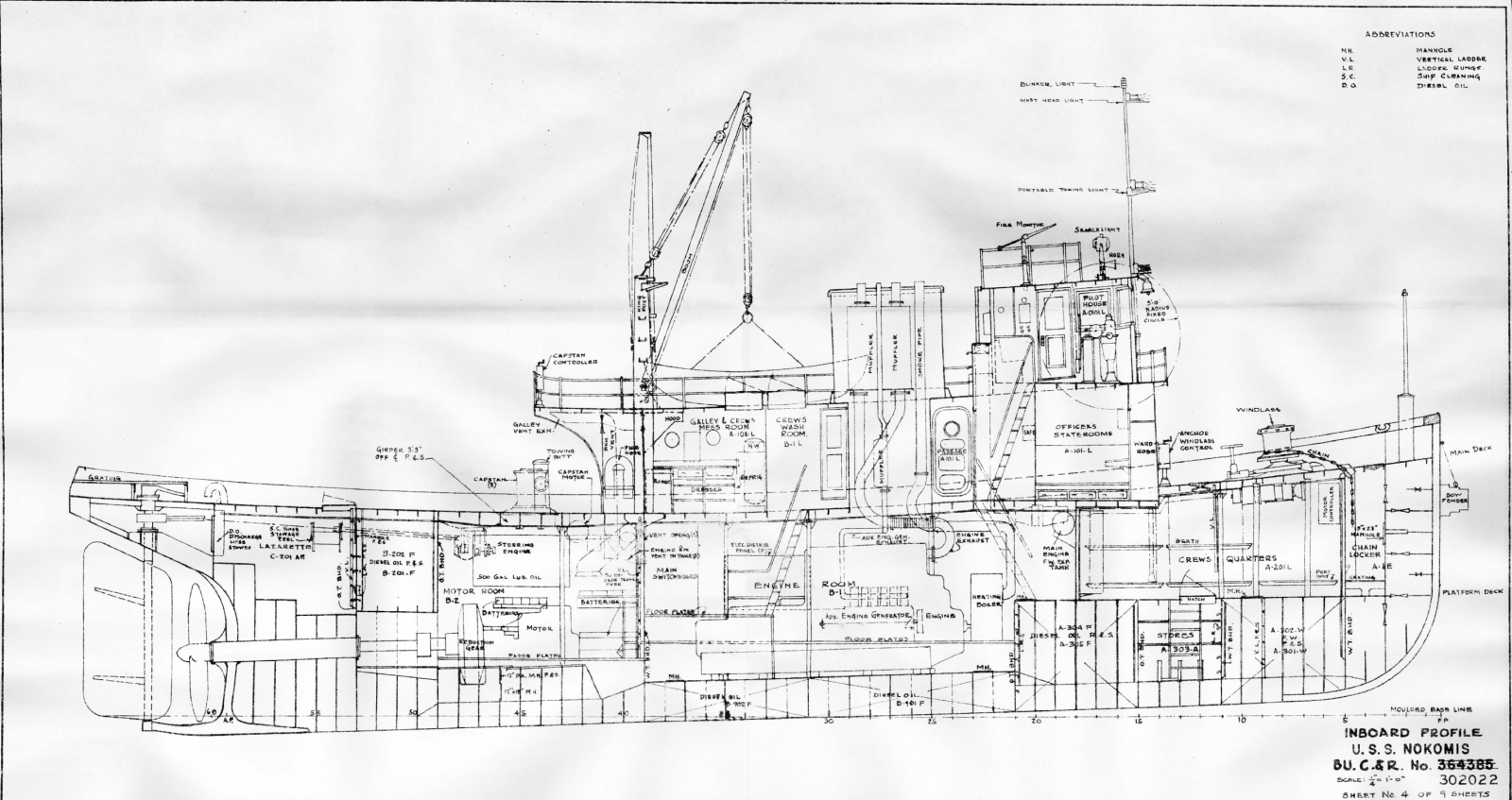

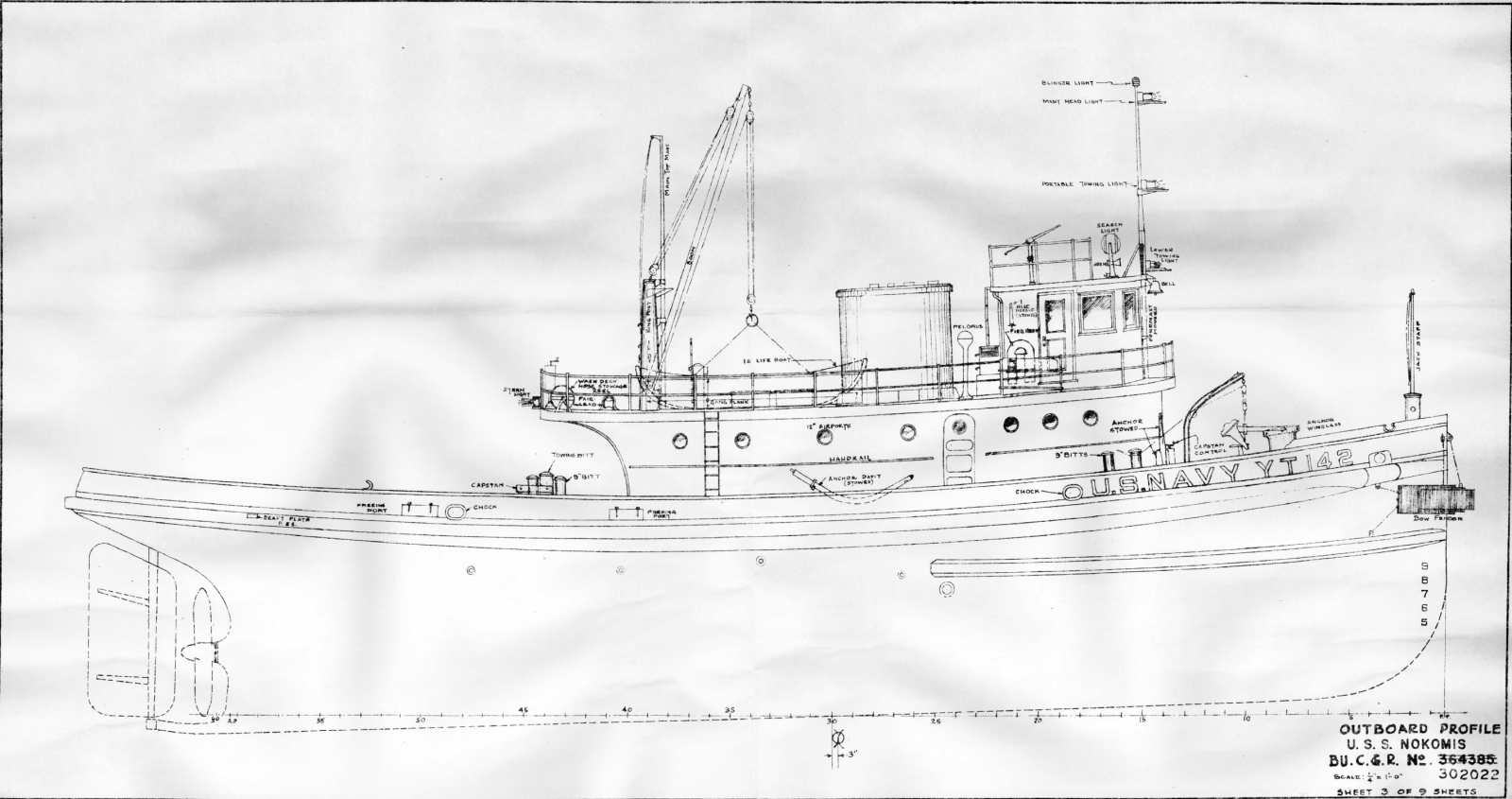

    Link naar de gratis tekeningen (geen spanten): https://maritime.org/doc/plans/ytb142.pdf

    Schermafbeelding 2019-11-25 om 18.15.49.png

    Schermafbeelding 2019-11-25 om 18.15.42.png

    Schermafbeelding 2019-11-25 om 18.15.35.png

    Schermafbeelding 2019-11-25 om 18.15.20.png


    Link naar de Hoga: http://www.navsource.org/archives/14/08146.htm



    Link naar het zusterschip USS Nokomis met mooie duidelijke foto van het achterdek: http://www.navsource.org/archives/14/08142.htm


  2. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie
    Na het bestuderen van de tekeningen en de vele foto’s ga ik de volgende waslijst aan toevoegingen / wijzigingen doen:

    Een achterdek voor de roerstang (zie NOKOMIS)

    Het roer zelf gedetailleerder maken

    Kaapstander op het achterdek en besturing op bovendek plaatsen

    Luiken voorzien van hengsels en scharnieren

    Bolders aanpassen en draadvangers toevoegen

    Achterzijde van de opbouw maken volgens tekening - DWZ 3 deuren en ventilatie openingen en de mast doorvoeren tot het hoofddek

    Brandslanghouders plaatsen

    Aanpassen anker installatie en besturing toevoegen

    Ontsnappingsluik voordek plaatsten

    Ontluchters bij opbouw

    Sleeptros bijlen

    Oprolslangen voor het wassen van de dekken op het top dek

    Heklicht mist

    Rond stuurwiel in juiste diameter & telegraaf op het top dek

    Loopplank

    Navigatielichten ontbreken

    Sloepboom aanpassen met treden en katrollen

    Pelorus / peilinstrumenten weerszijden plaatsten

    Reddingssloep voorzien afdekcanvas

    Kikkeroog bij sloep

    Reddingsboeien

    Reddingsvlotten achterzijde

    Dekrand rond boven dek en stuurhut , dat mist nu

    Draadrollers achterzijde top dek

    Achterzijde stuurhut treden en extra opbergkast toevoegen plus ladder en

    deuren op deze kasten toevoegen

    Scheepsbel toevoegen

    Inrichting stuurhut

    Schoorsteensteunen en aanpassen bovenzijde schoorsteen

    Houder op schoorsteen voor sloepboom

    Railingen plaatsten op de opbouw

    En het geheel in de navy kleuren afwerken.

    Kortom een leuk project voor de donkere wintermaanden.

    Het model is schaal 1:50 en 62 cm lang dus een handzaam formaat. Het wordt een statisch model zoals BB het ook heeft ontworpen maar met niet teveel werk kan het model zeker ook varend gemaakt worden.

  3. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie
    De spanten passen goed in de kiel en het dek past erg goed, is vaak anders bij BB.



    De opbouw van vraagt het nodige geduld en een paar goede lijmklemmen maar ook dat gaat vrij vlot. De schoorsteen is ook al vormgegeven

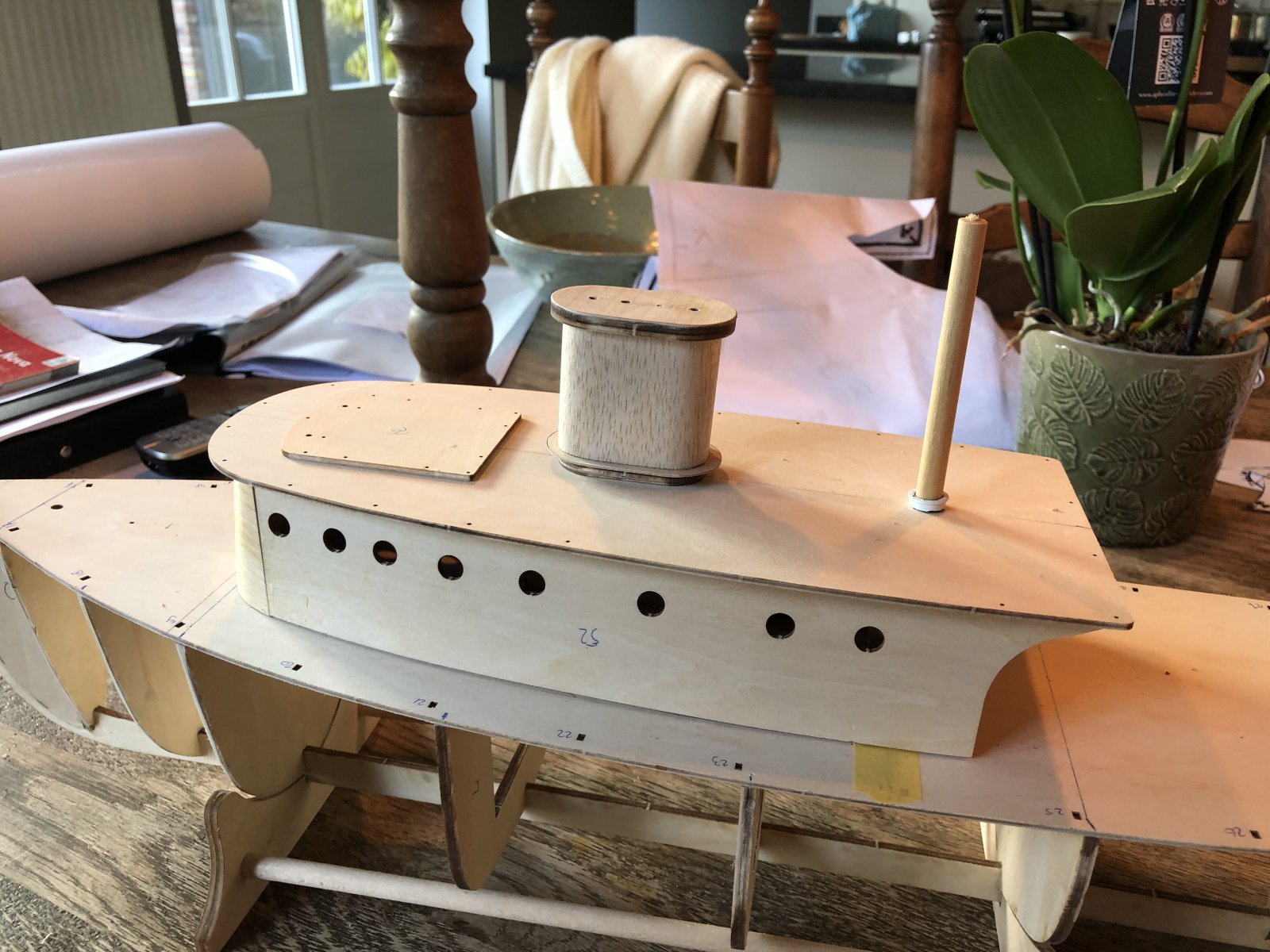

    IMG_3209.jpg IMG_3210.jpg


    De achterzijde van de opbouw wordt aangepast of beter nog toegevoegd volgens de tekeningen en de foto’s van de Hoga.

    Wordt vervolgd


    Bijgevoegde bestanden:

    • image.png
      Bestandsgrootte:
      2,3 MB
      Weergaven:
      216
    MarcT, Jan Walpot en ozy vinden dit leuk.
  4. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie
    weer wat verder gekomen met de hoga, het is een "tussendoortje" op de werf.

  5. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie

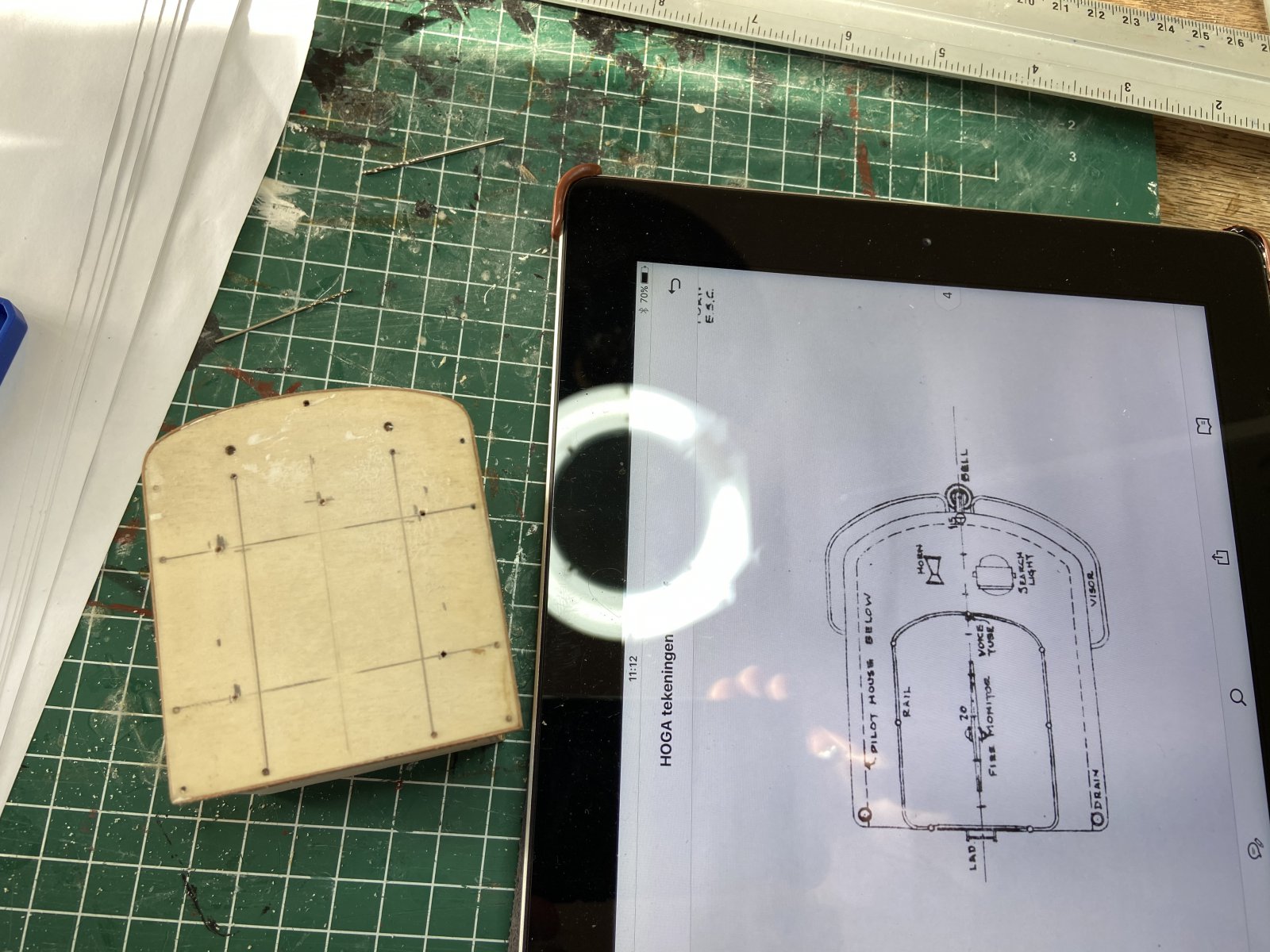

    de stuurhut is in het echt rond van voren maar bij het model zijn het 3 rechte stukjes hout, na het schuren en plamuren is het rond geworden en voorzien van een plint aan de onderzijde. de beplanking is ook gestart


    de deuren opnieuw uit dunner hout gesneden en een kleinere patrijspoort toegevoegd. Ook de rand langs het dek en de plint aan de opbouw toevoegde zoals bij het echte model. Dit is niet bij het BB model maar geeft direct al meer body aan het model



    de achterzijde is toegevoegd volgens de tekeningen. het model van BB is een richtplankje zonder deuren OID. nu is het in lijn met het echte schip. Ook de lier is aangepast, in het model was het 2 kleine stukjes plastic, gelukkig nog rest beslag liggen van andere schepen.

    MarcT, Jan Walpot, Marc w en 1 andere persoon vinden dit leuk.
  6. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie

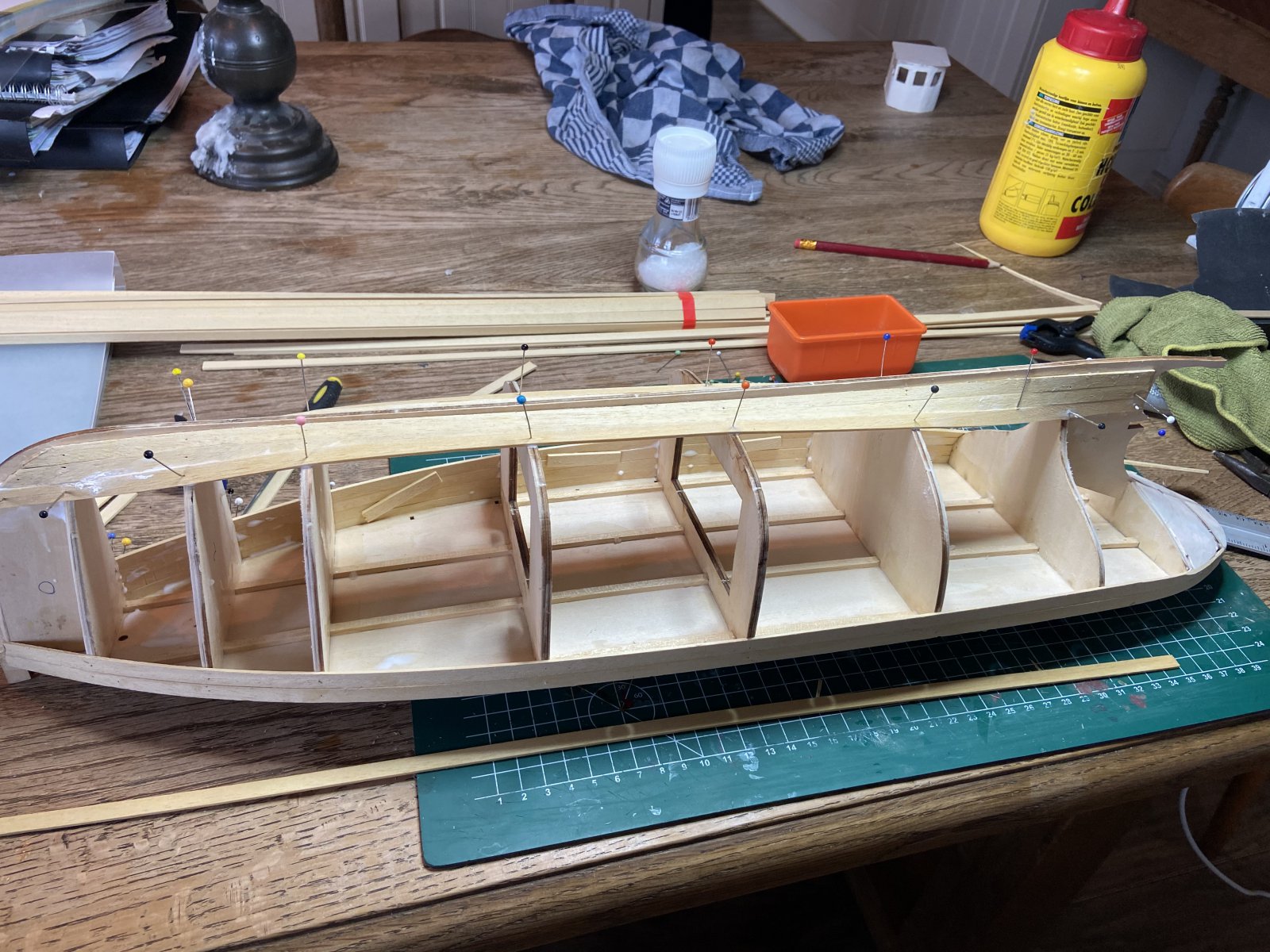

    Weekend goed besteed. Verder aan de romp gewerkt. Ze is nu gesloten. Het is een statisch model .

  7. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie

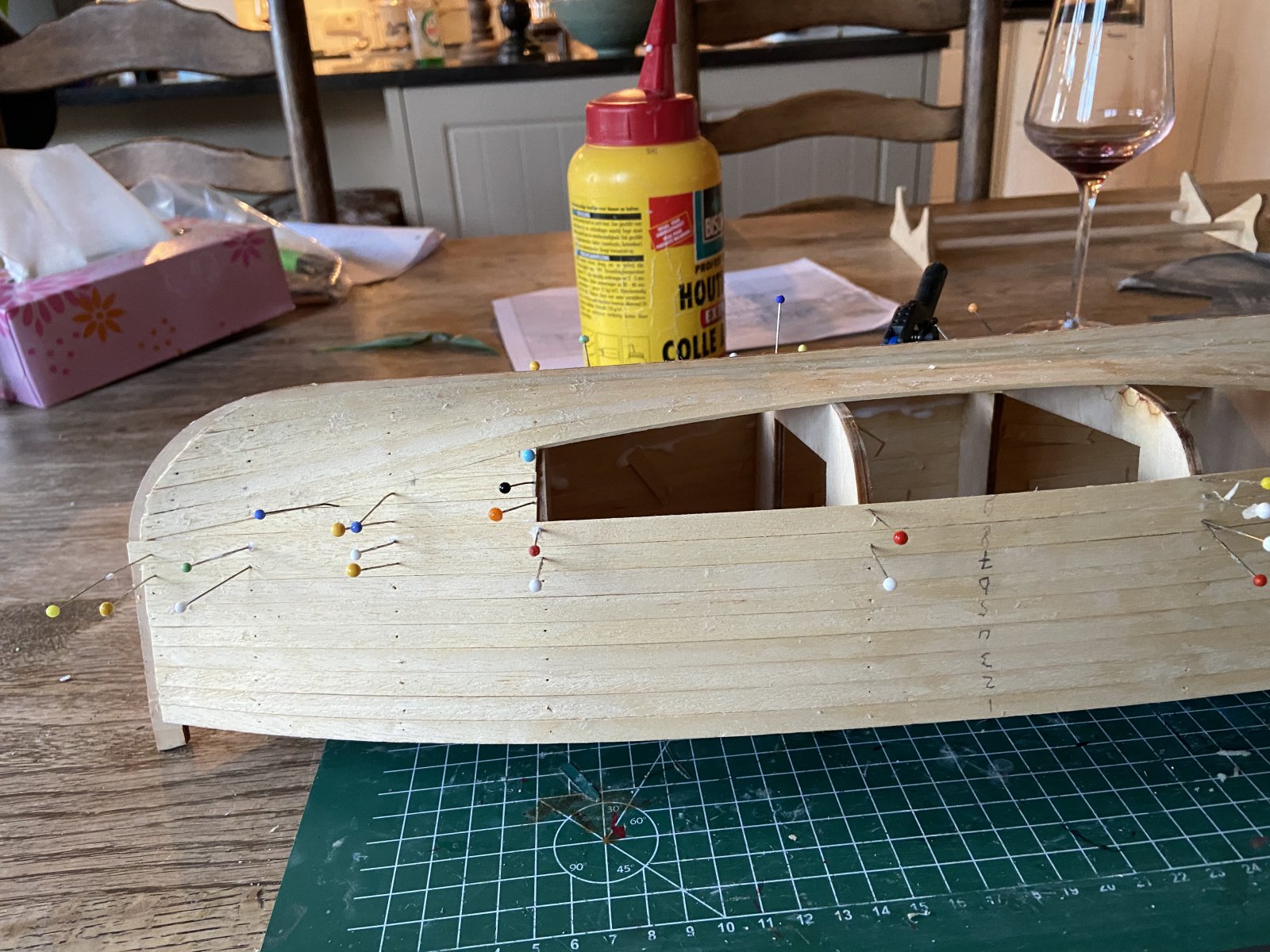

    882453DE-01EA-449B-8AE5-5F0391441A84.jpeg 916EE218-45F0-4F8B-9CC6-712BCAB47452.jpeg

    MarcT vindt dit leuk.
  8. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie
    Het model van BB wijkt erg af van het orgineel. Zo ook de plaatsing van de reling op de stuurhut. Deze is nu aangepast

  9. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie
  10. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie

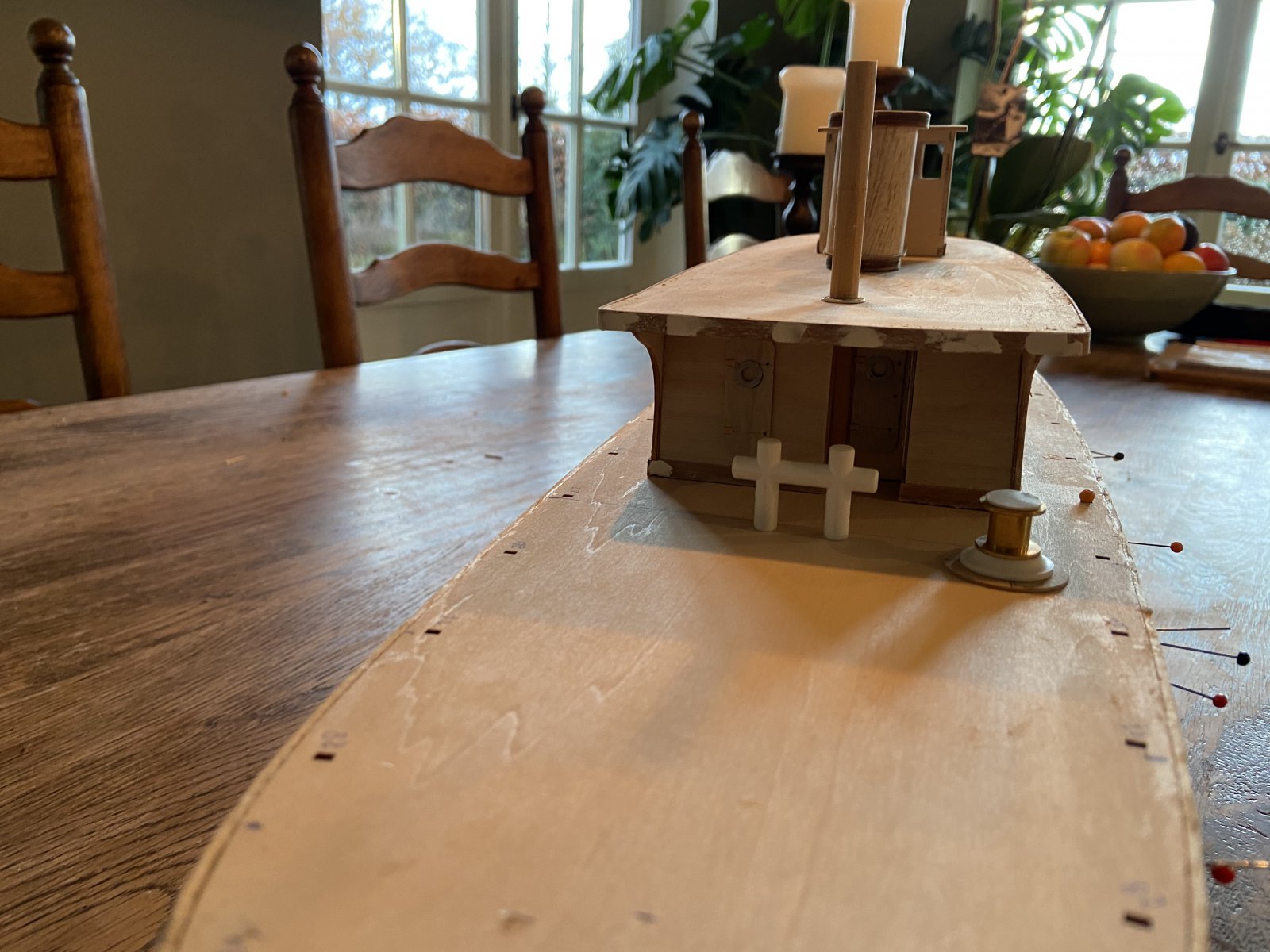

    Ook de “zonneklep” is nu gemaakt met de plaats voor de scheepsbel. Ook de randen aan het top dek zijn toegevoegd en de deuren zijn van dunner multiplex gemaakt en bekleed met donker hout. Tussen de kasten achter de hut is een opstap gemaakt zoals bij het echte model. Ook de deuren op de kasten zijn gemaakt. De scharnieren en hendels volgen

  11. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie
    Aan de achterzijde bij de ingang naar de keuken zijn de louvres van de diverse ruimtes aangebracht

  12. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie

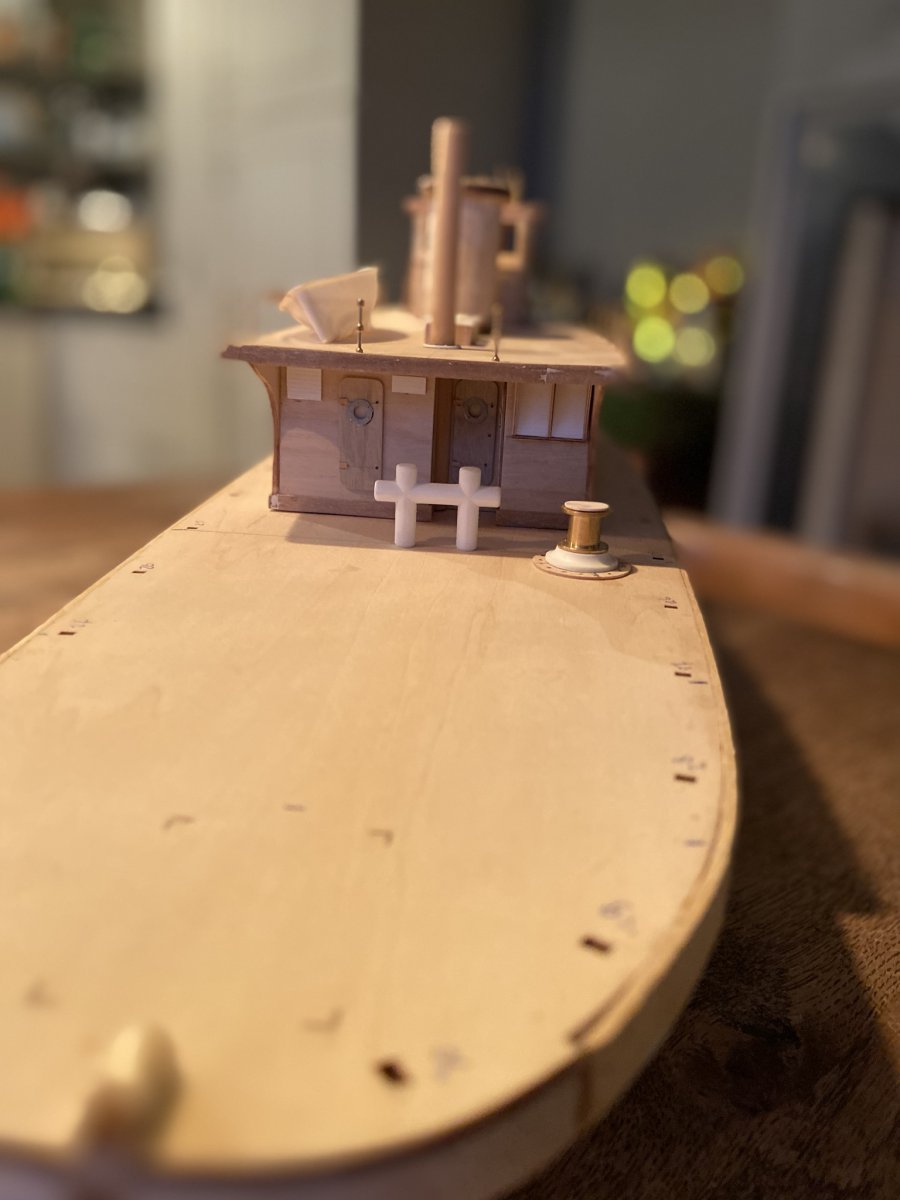

    77366574-560B-4D84-9B94-43336FCC7128.jpeg F06BA00A-396D-4221-A763-0AAFD98EAFEE.jpeg

    Martin '70 en MarcT vinden dit leuk.
  13. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie

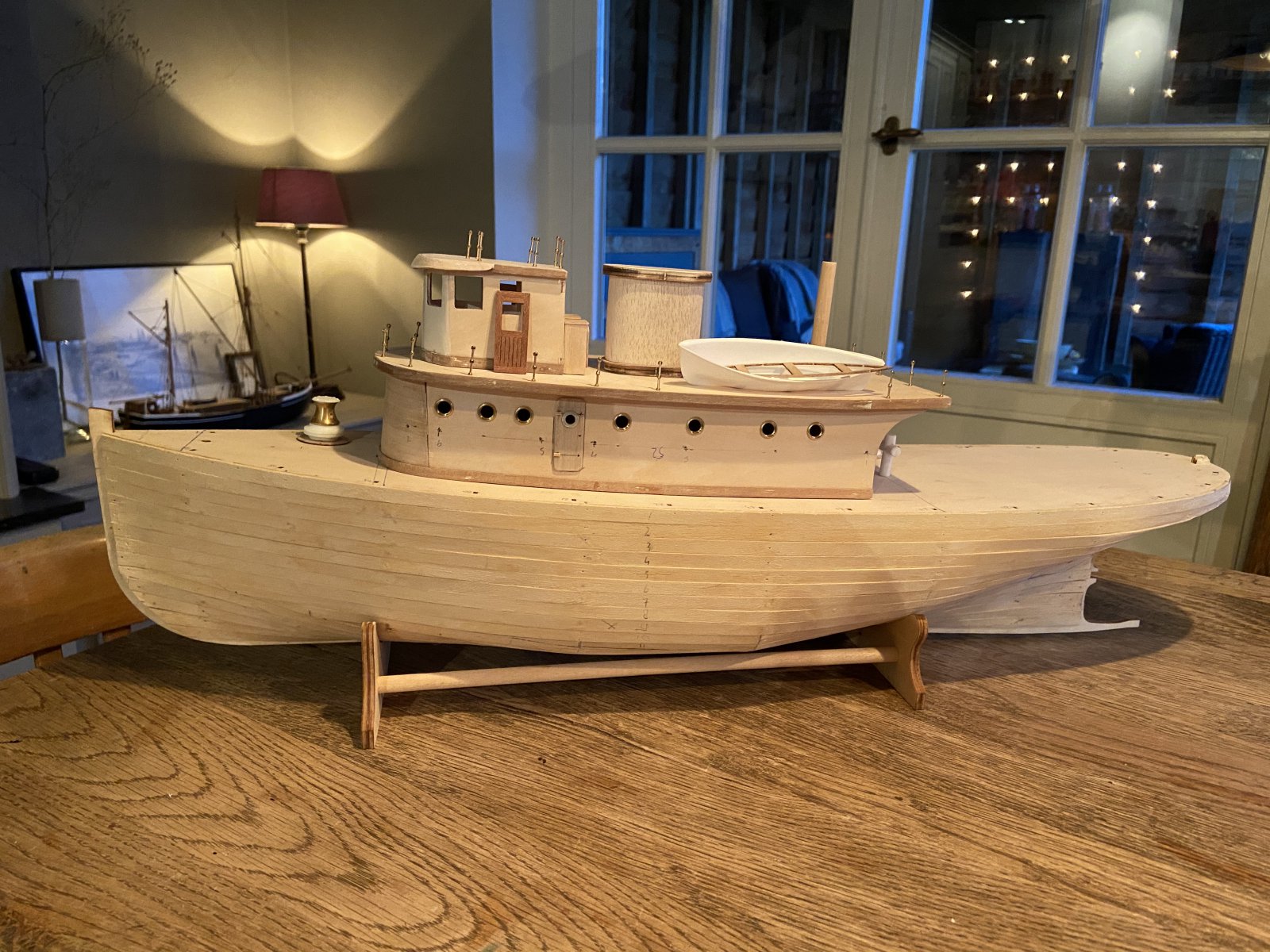

    1858C847-D6A2-4C48-A403-BEC396B91CCE.jpeg Dus we staan weer wat verder

    Erwin van Leeuwen, MarcT en Jan Walpot vinden dit leuk.
  14. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie

    MicropropSport vindt dit leuk.
  15. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie

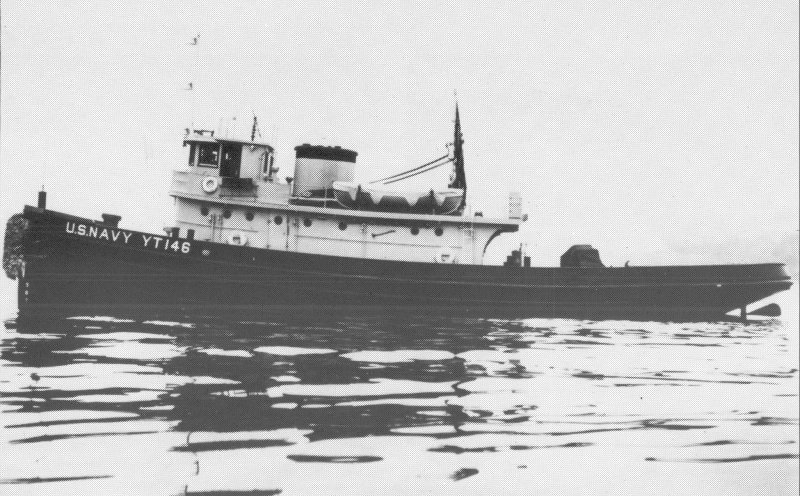

    Foto van de proefvaart in 1941

  16. SRS

    SRS

    Lid geworden:
    23 mei 2005
    Berichten:
    3.740
    Ik vind het een mooi model, waar je tijdens de bouw het eea kan aanpassen cq veranderen. Persoonlijk zou ik hem rc maken.

    MarcT vindt dit leuk.
  17. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie
    Dank je wel, ik denk zeker dat het een
    Leuk rc model kan zijn maar ik heb meerdere boten die ik kan laten varen maar ik vaar niet echt. Vind het wel mooi om te zien wat de diverse mensen maken om alles te laten werken en te laten varen

  18. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie
    Weer wat opgeschoten. De mast structuur is af en nu van messing ipv hout. Ook alle relingen zijn gemaakt. Nu de romp gaan schuren en plamuren pfff. Maar het loont

  19. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie
  20. zwartezee

    zwartezee

    Lid geworden:
    19 mrt 2009
    Berichten:
    153
    Locatie:
    Essen Belgie
    Graag hoor ik hoe ik de fotos kan draaien op mijn pc staan ze juist maar hier dus niet HELP
