Vbar kleurcodes control panel

Discussie in 'Electronica' gestart door Charless, 25 okt 2017.

  1. Charless

    Charless

    Lid geworden:
    24 apr 2011
    Berichten:
    15
    Locatie:
    Eindhoven, The Netherlands
    Hi

    Kan iemand me uitleggen wat de kleurcodes betekenen op de Vbar full size Silver Line control panel:
    • Geel
    • Rood
    • Bruin
    • Zwart
    Dit in verband met het aansluiten BT module (wat eerder al misging> doorgebrand)


    Bijgevoegde bestanden:

  2. bones7

    bones7

    Lid geworden:
    13 feb 2016
    Berichten:
    194
    Locatie:
    Kranenburg

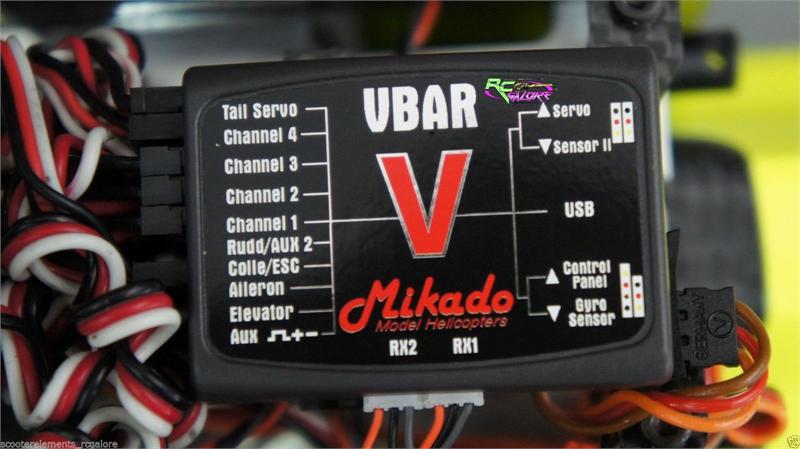

    Is wel een plaatje van een mini vbar, maar aansluiting is hetzelfde ....(alleen andersom)

    [​IMG]
    [​IMG]

    Laatst bewerkt: 26 okt 2017
  3. Charless

    Charless

    Lid geworden:
    24 apr 2011
    Berichten:
    15
    Locatie:
    Eindhoven, The Netherlands
    Bedankt voor je reaktie maar er zijn geen foto's te zien

  4. bones7

    bones7

    Lid geworden:
    13 feb 2016
    Berichten:
    194
    Locatie:
    Kranenburg
    Ik zie hem wel, maar hier nog een ...

    [​IMG]

    Dus opletten, op grote Vbar is de volgorde andersom ...

  5. Charless

    Charless

    Lid geworden:
    24 apr 2011
    Berichten:
    15
    Locatie:
    Eindhoven, The Netherlands
    Dus voor Full Size Vbar:
    • Geel = TDX 4
    • Rood = RXD 3
    • Bruin = Neg (-)
    • Zwart =VCC! (+)
    ??? !!!!

  6. bones7

    bones7

    Lid geworden:
    13 feb 2016
    Berichten:
    194
    Locatie:
    Kranenburg
    Yep !

  7. Charless

    Charless

    Lid geworden:
    24 apr 2011
    Berichten:
    15
    Locatie:
    Eindhoven, The Netherlands
    Ja werkt perfect! THX
