Verbouwing CNC schuimsnijder.

Discussie in 'CNC' gestart door GJVO, 17 feb 2020.

  1. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Ik had het al in mijn andere draadje gezegd dat de oude cnc snijder net even te klein was.
    https://www.modelbouwforum.nl/threa...ijboog-voor-piepschuim-vleugels.263923/page-5
    Vanaf post #98 behandel ik hem en staan er diverse filmpjes over de werking.
    De snijmaat was een koorde van maximaal 40cm en een hoogte van 40cm.
    Omdat iemand me vroeg een vleugel voor een delta te snijden en omdat die taps is had ik te weinig bereik.
    Dus een kleine aanpassing is nodig.

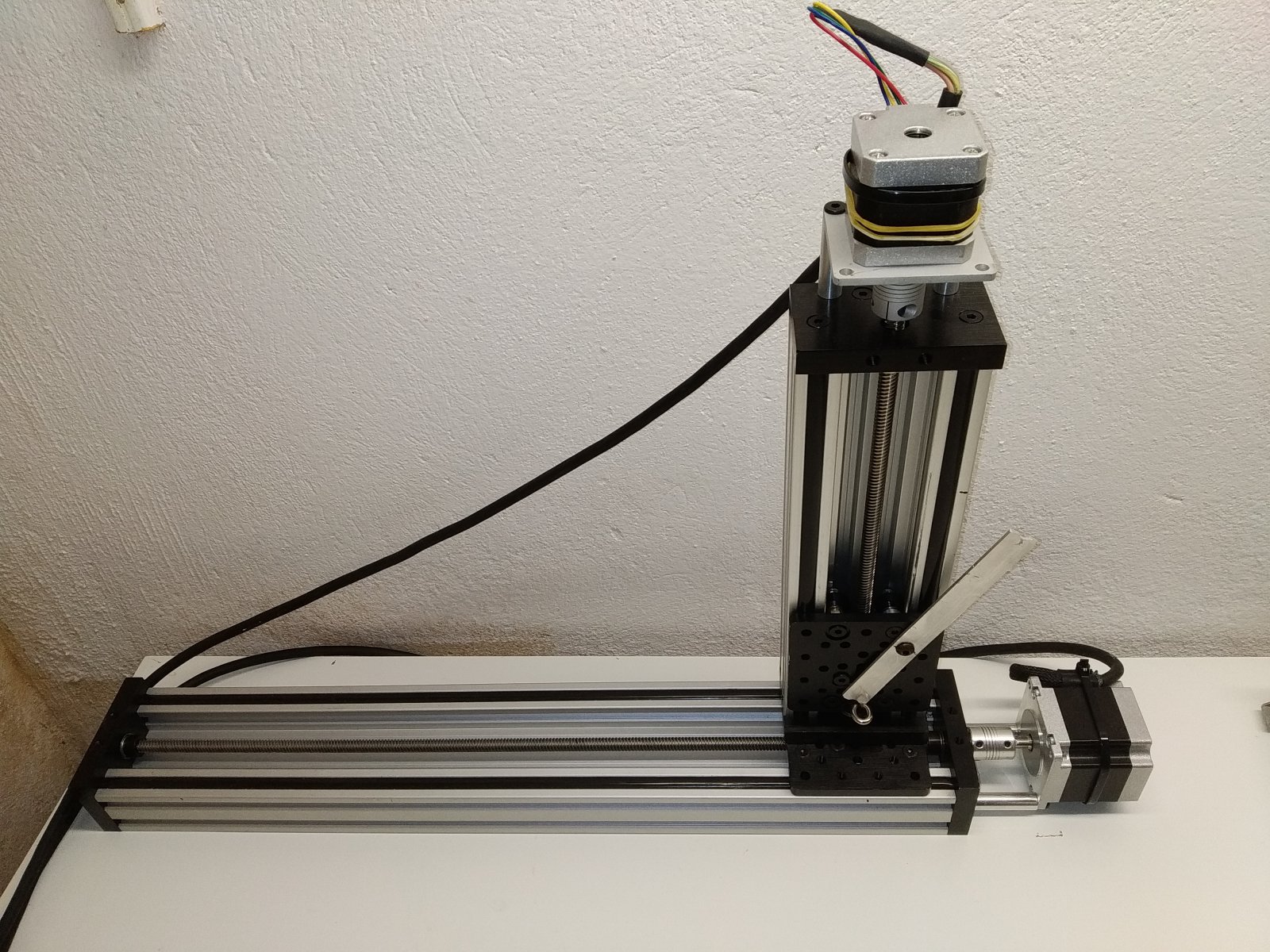

    Eerst even hoe hij er nu uitziet.

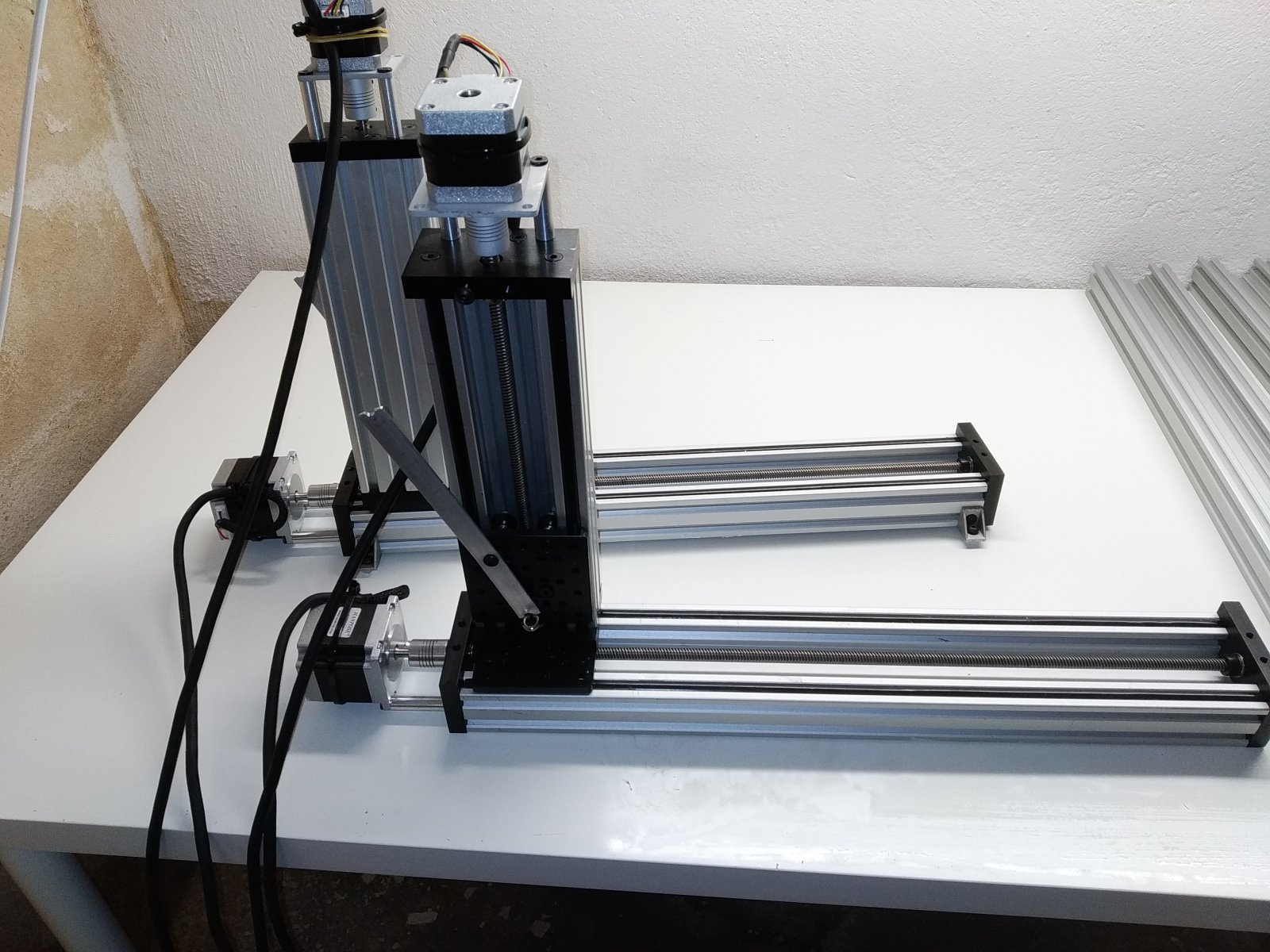

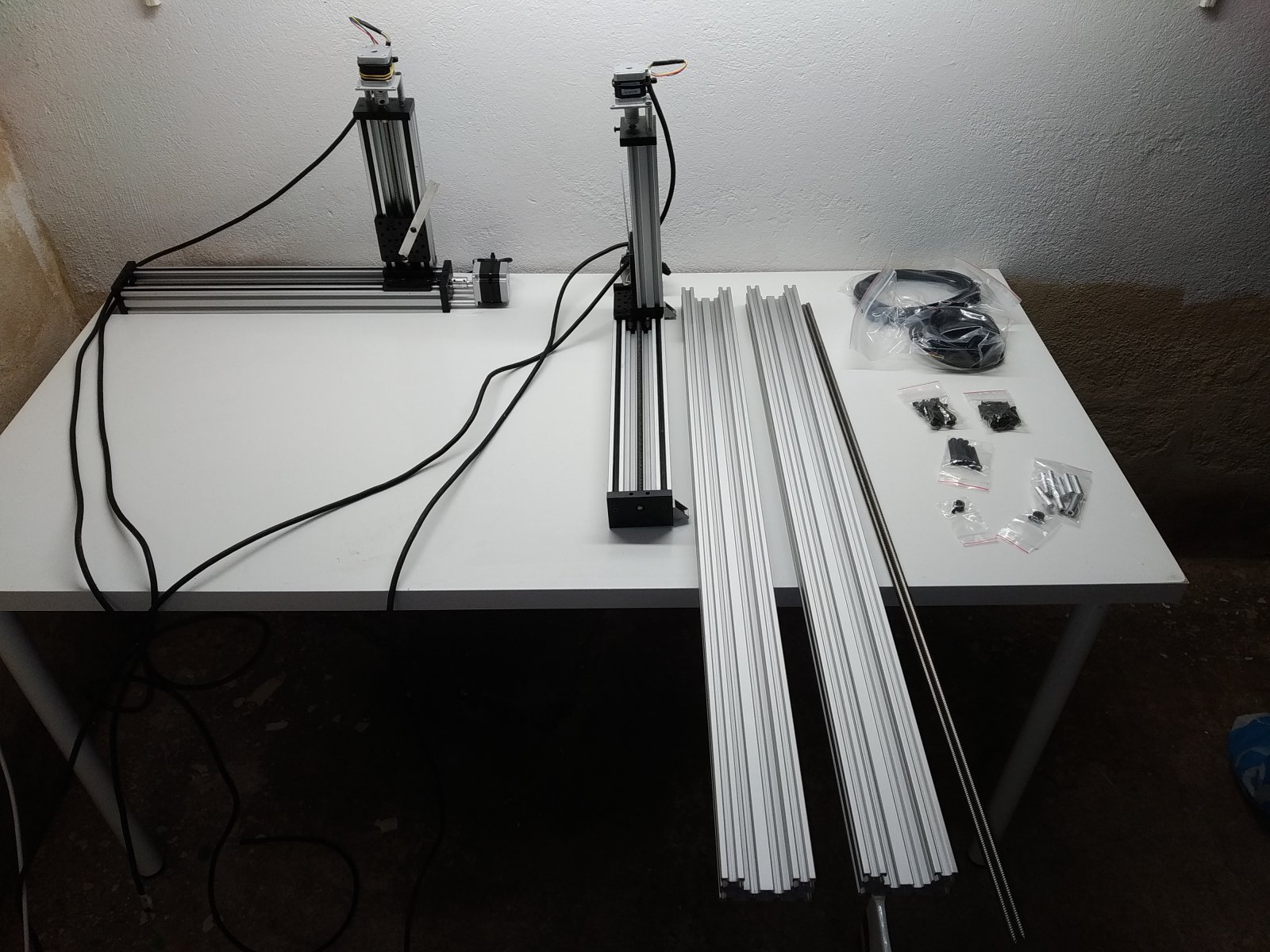

    De 2 delen.



    En het verschil, het horizontale deel gaat van 50cm naar 100cm.

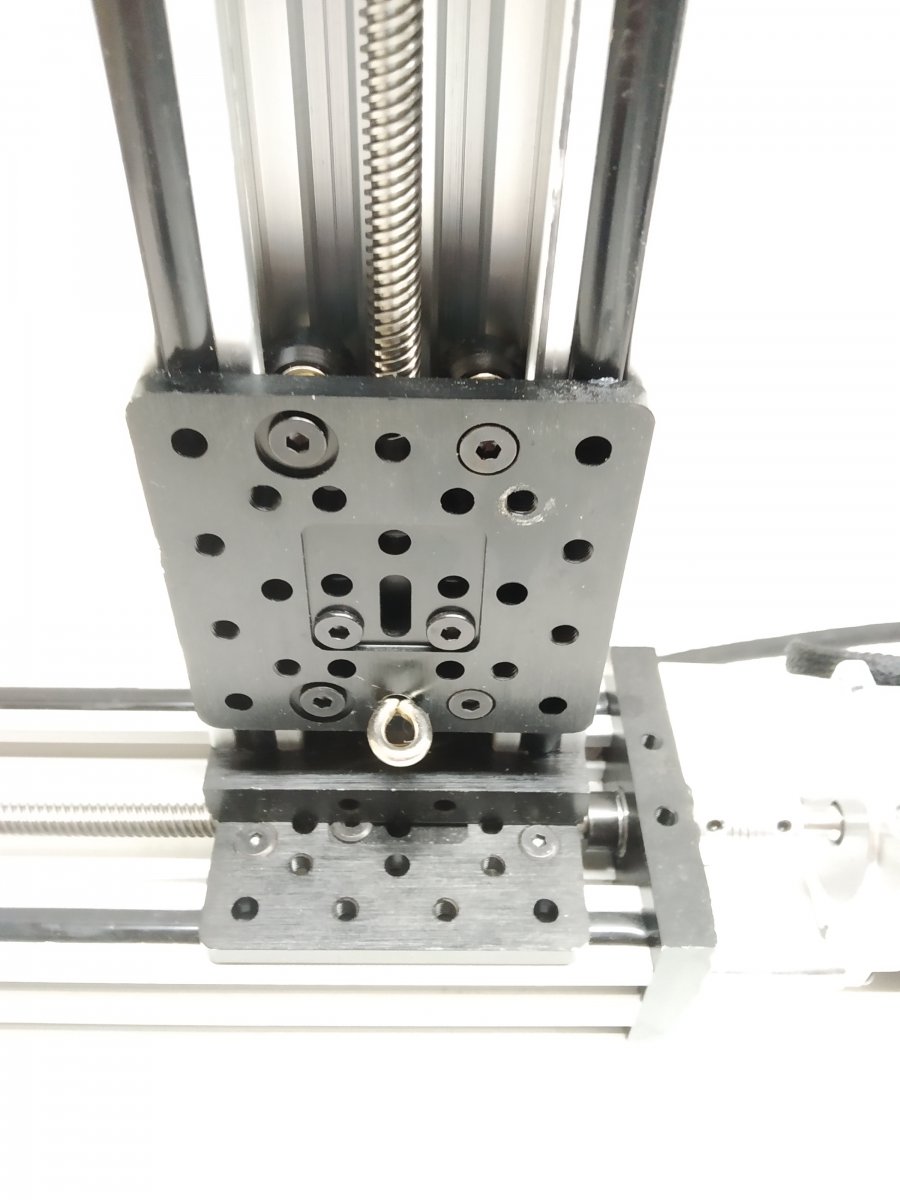

    Detailfoto van het verticale deel op het bewegende horizontale deel.
    Het oogje is om de snijdraad door te laten lopen.

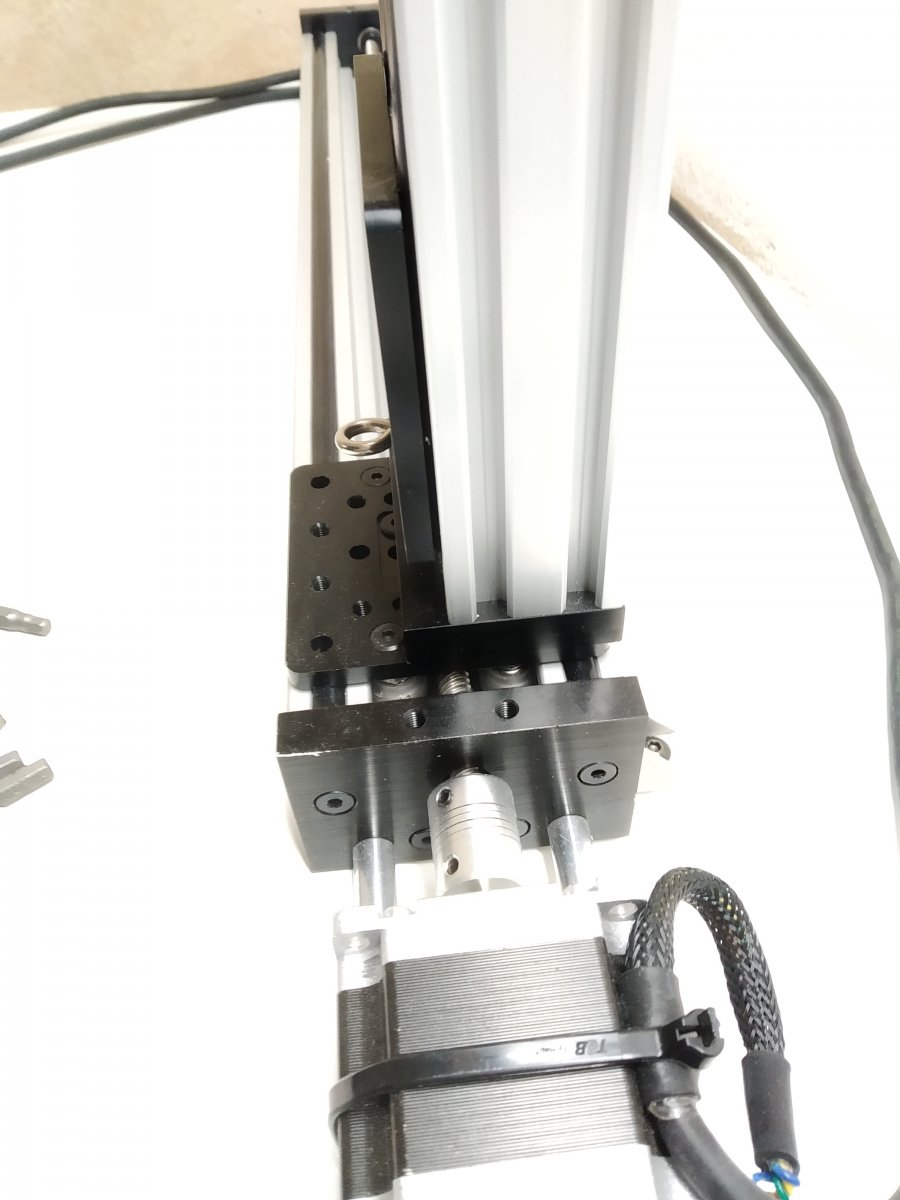

    Gezien vanaf de stappenmotor.

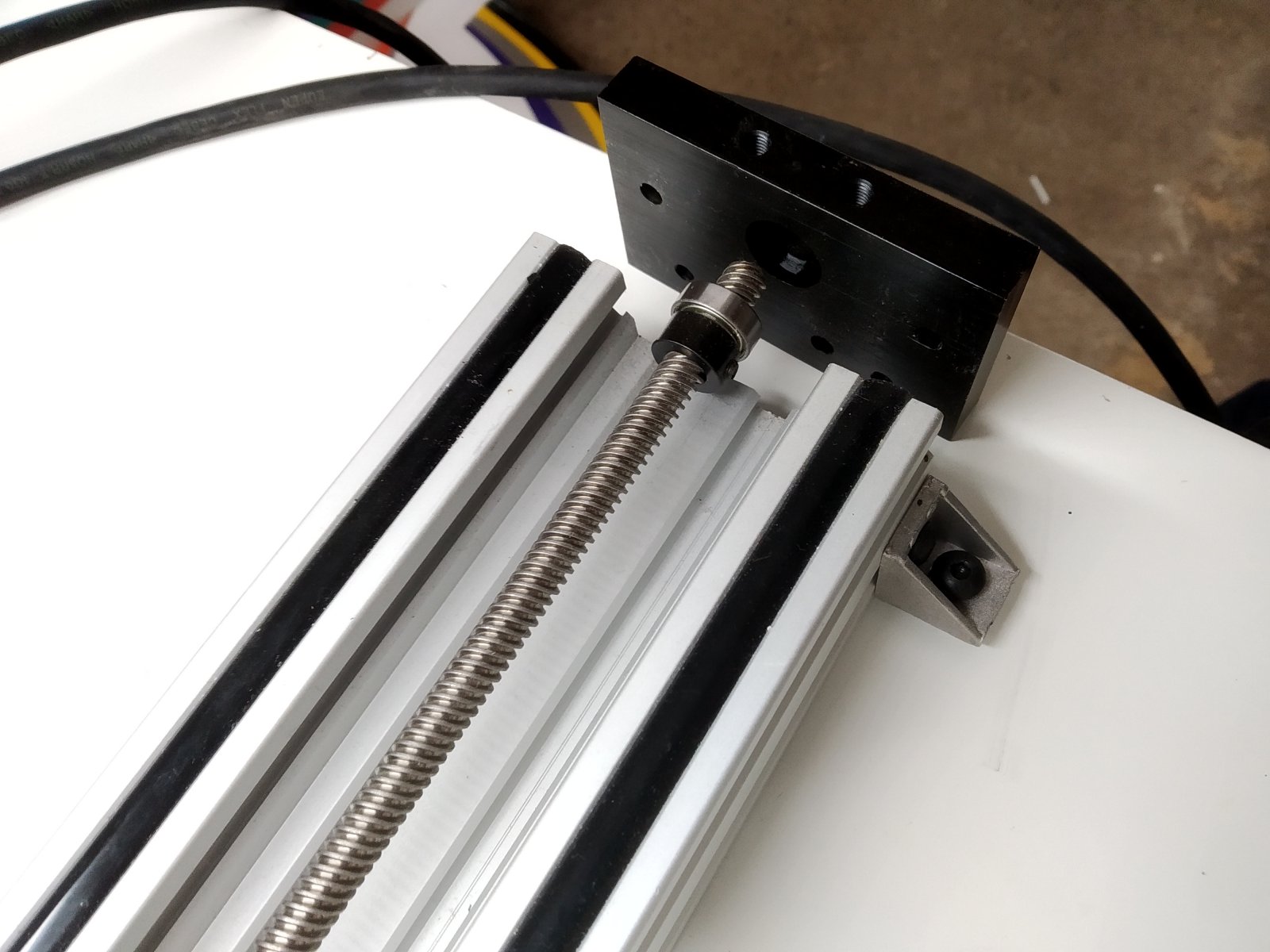

    De eindplaat is er afgeschroefd, de spindel zit met een kogellager in de eindplaat.

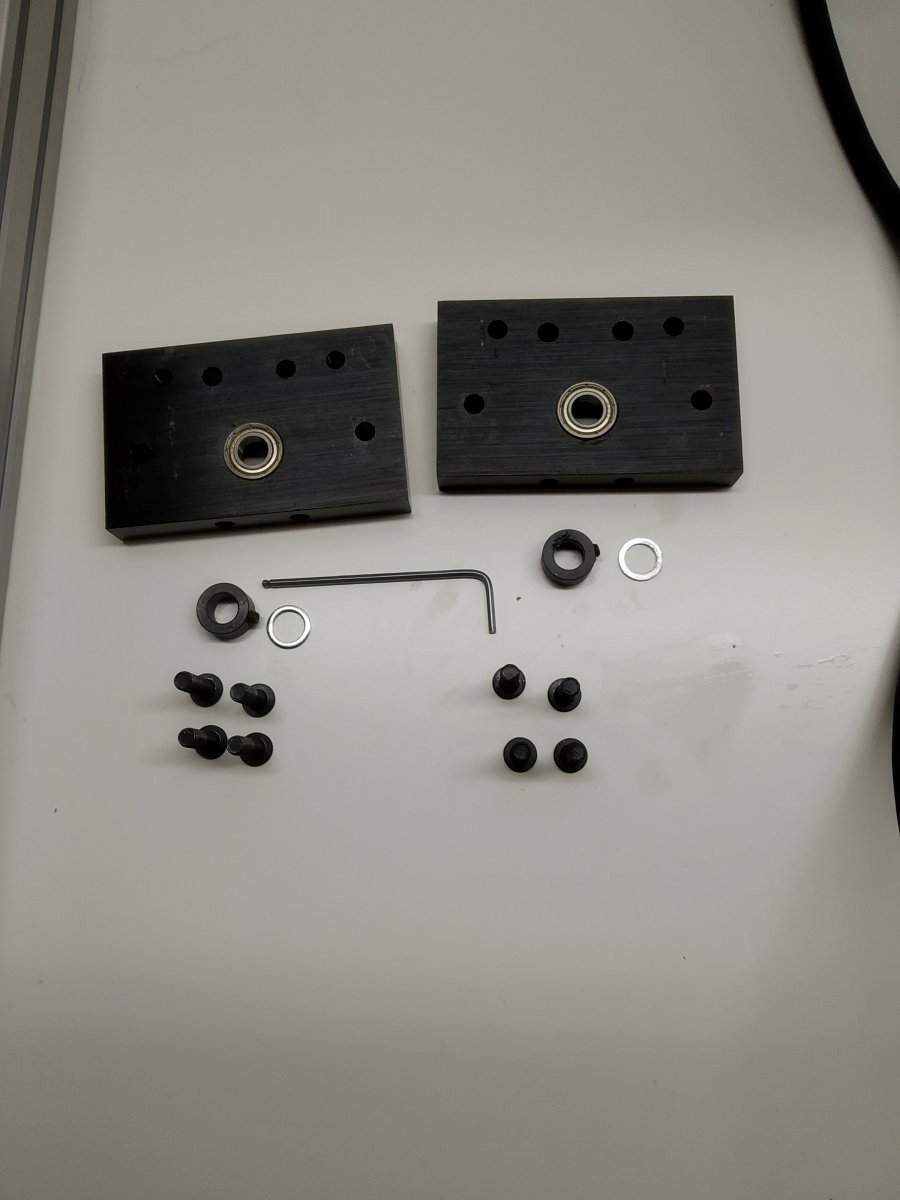

    De eindplaat met de 4 bevestigingsschroeven, kogellager, stelring en washer.


    De eerste C-Beam is leeg.


    De spullen kan je kopen bij Ratrig.com
    Ik heb de actuator gekocht op Aliexpress, dat zijn namaak C-Beam actuaters maar het originele spul past erop.
    Als je alles los zou kopen bij Ratrig dan ben je ongeveer 80 euro kwijt aan profielen en sliders (gantryplate met wielen) voor 1 as.
    Bij Ali heb ik een komplete gekocht voor 30 euro, je hebt er 4 nodig.
    En dan nog 4 stappenmotoren en electronica.

    GJ

    Hans V vindt dit leuk.
  2. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel

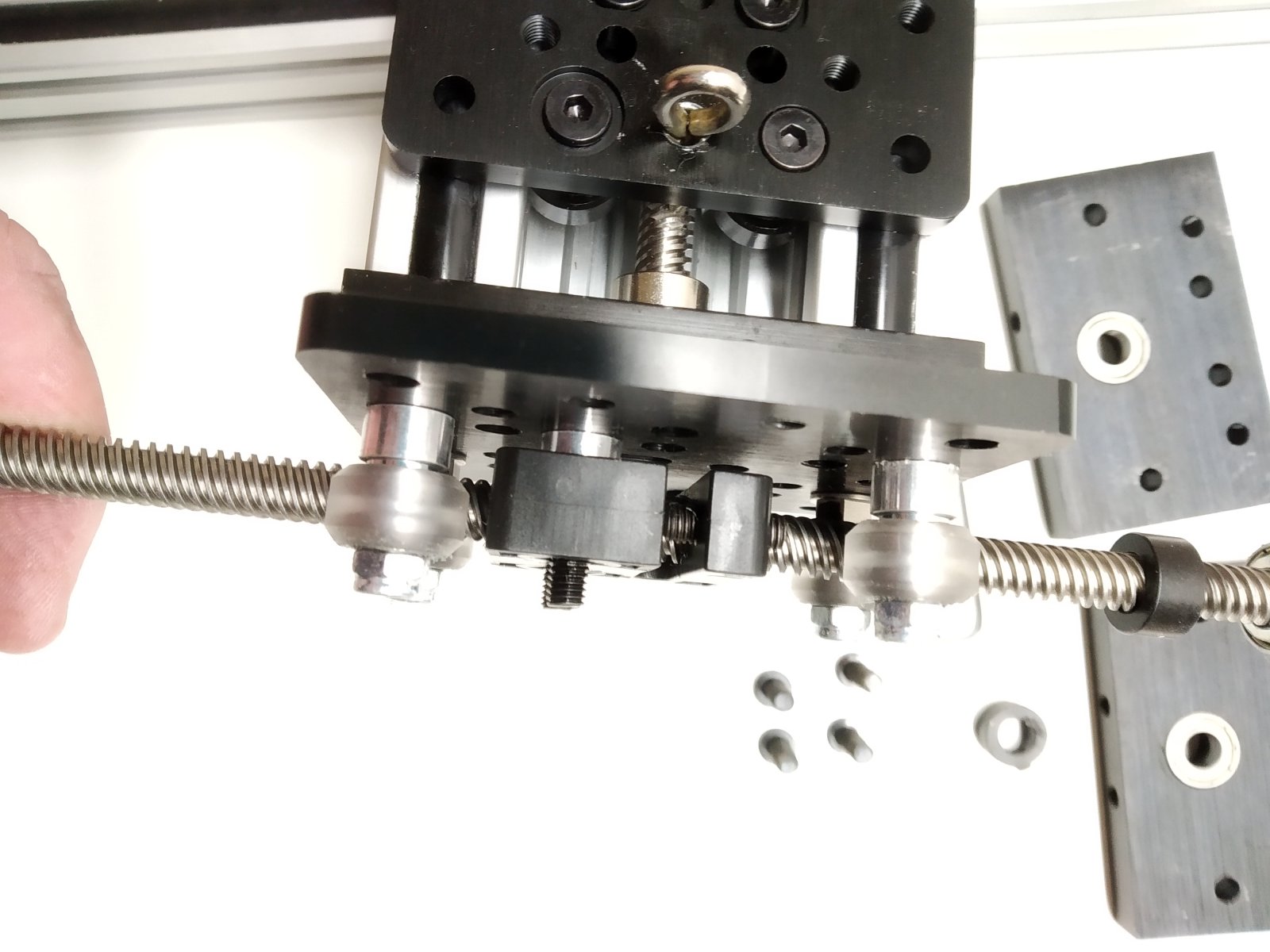

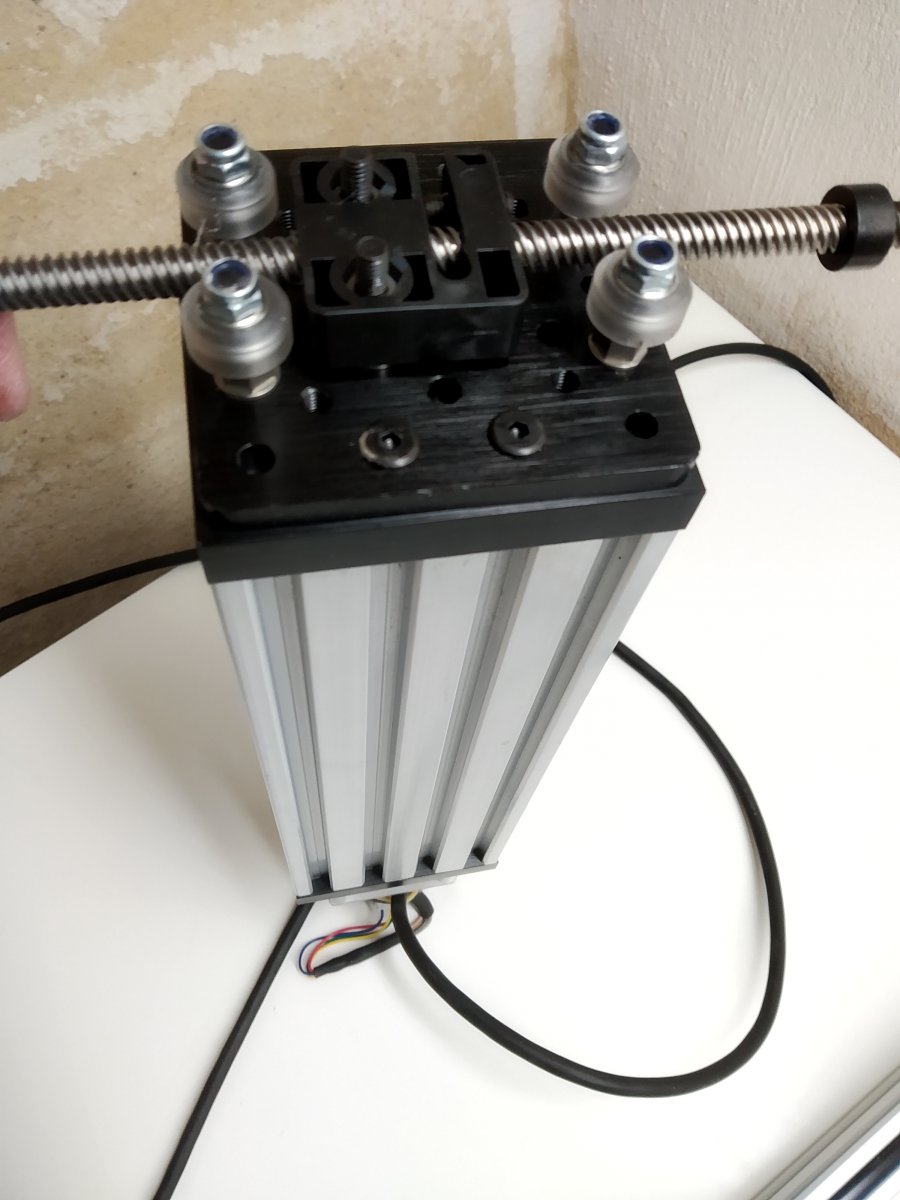

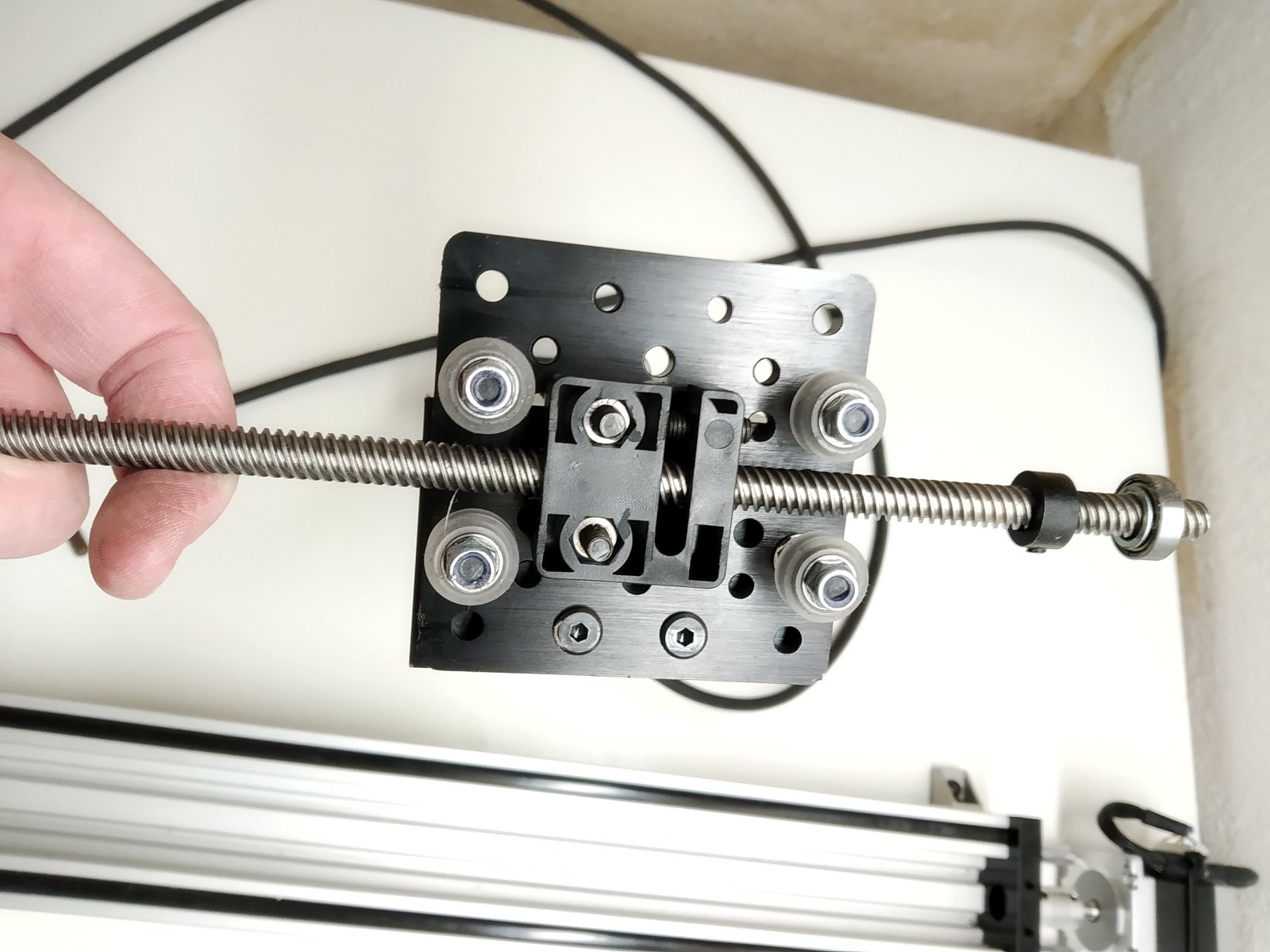

    Detail van hoe de sliders of gantryplates eruit zien.
    De spindel is T8 en de spoed is 8mm, dus 1 slag is 8mm verschuiving.
    De 4 wieltjes grijpen in het profiel en zijn iets af te stellen door excentrische schroeven, je kan dus alle speling eruit halen.
    Het systeem wordt zelfs gebruikt in portaalfrezen.


    Het verticale deel zit op het horizontale deel geschroeft, de eindplaat zit op de gantryplate. IMG_20200217_193420.jpg


    Aan de andere kant waar de draad loopt zit de stappenmotor.

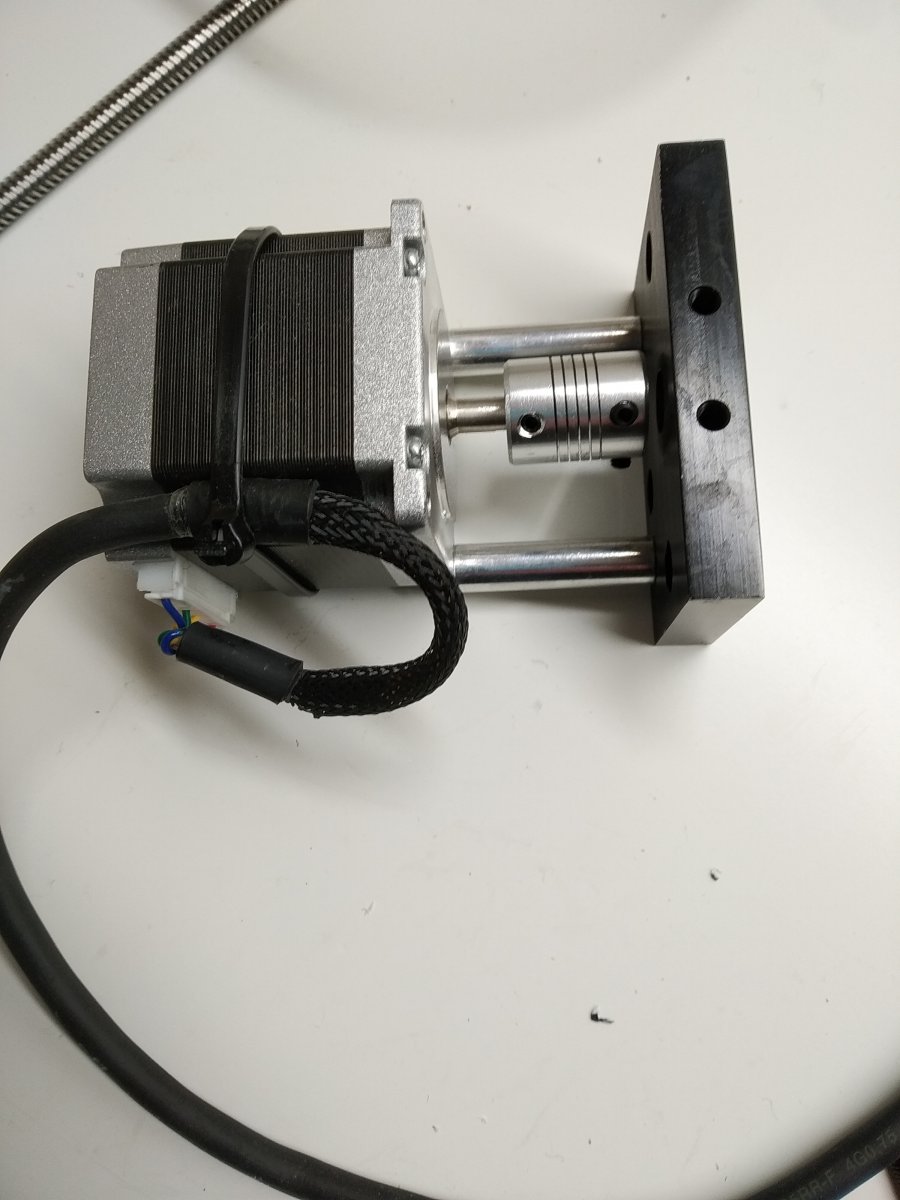

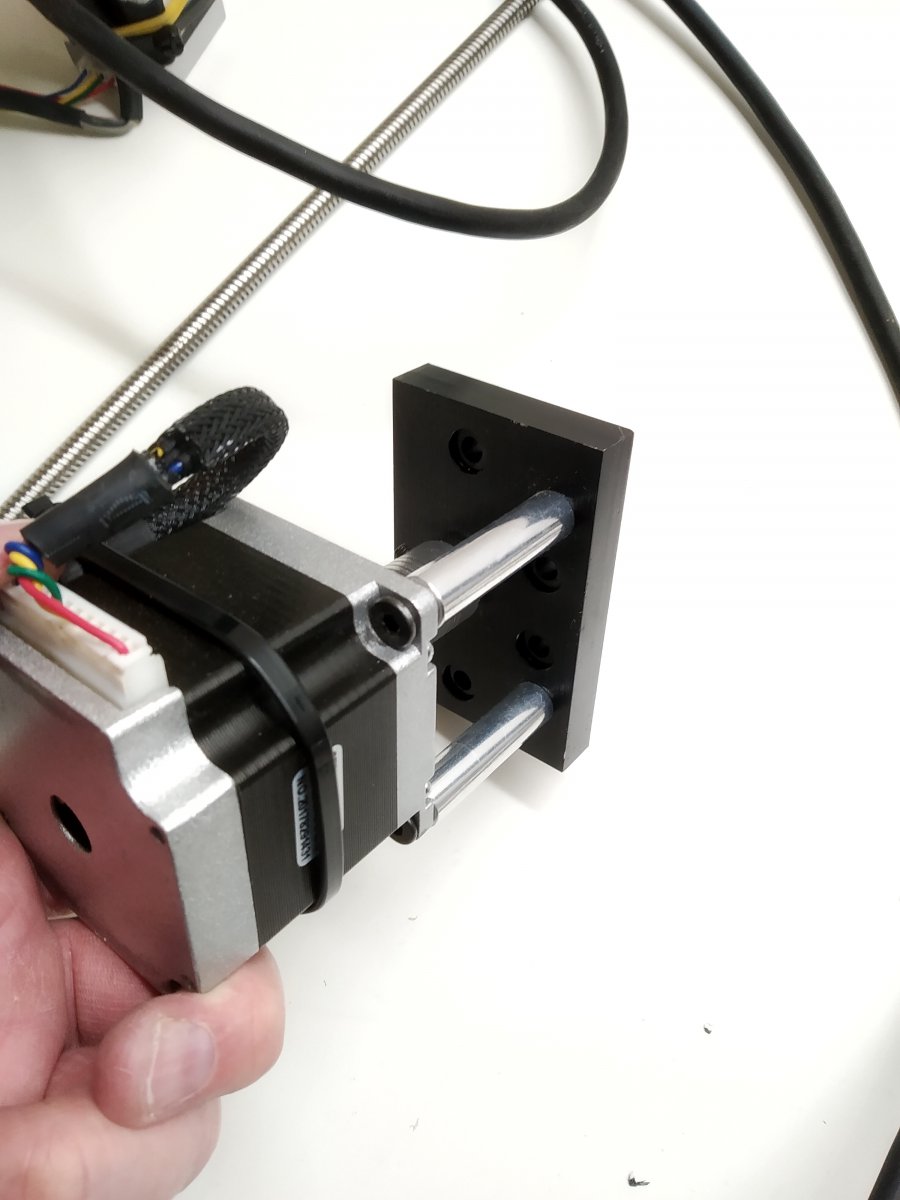

    De stappenmotor zit op de eindplaat geschroefd met 2 schroeven van 45mm en wordt op afstand gehouden met 2 spacers van 35mm

    Gezien vanaf de zijkant.

    De eerste spindel zit erin, ik kan straks een koorde van 1 meter snijden.

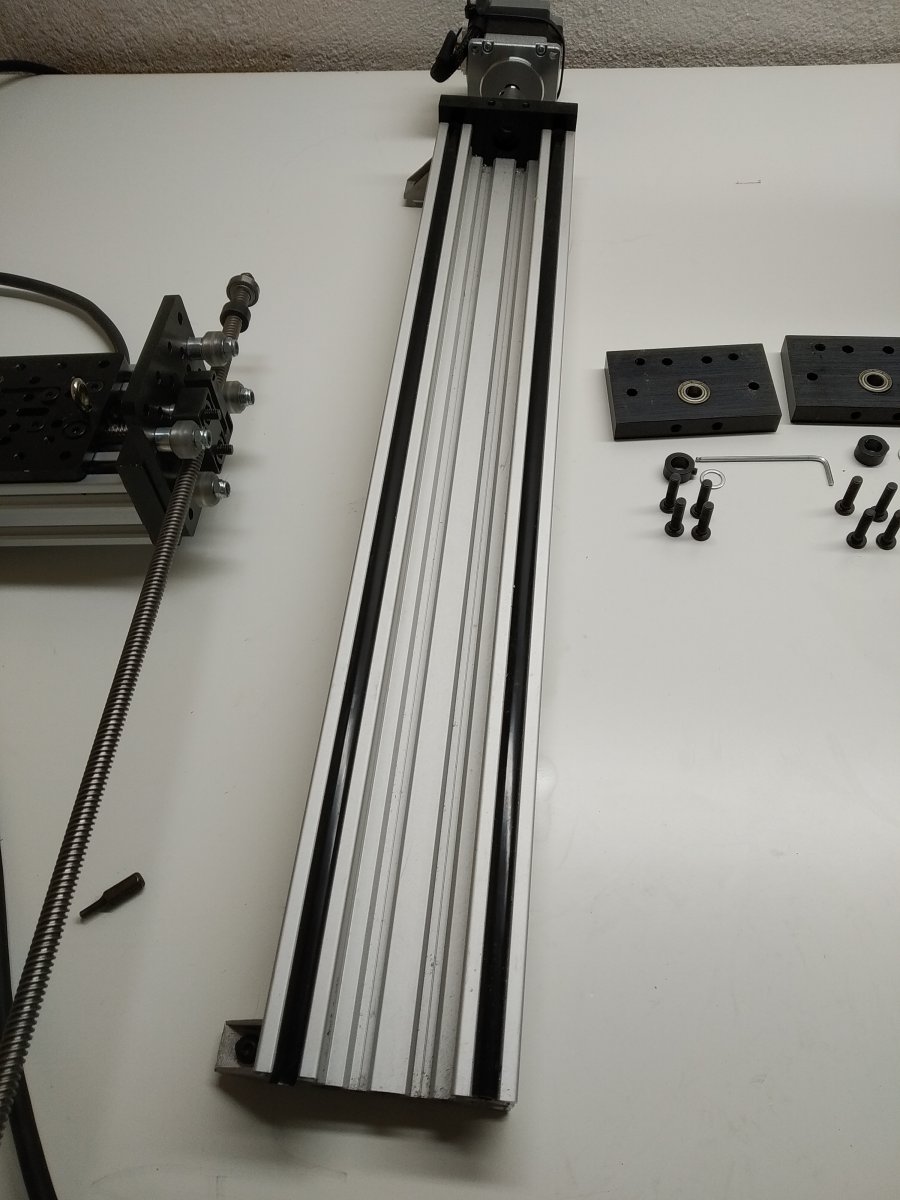

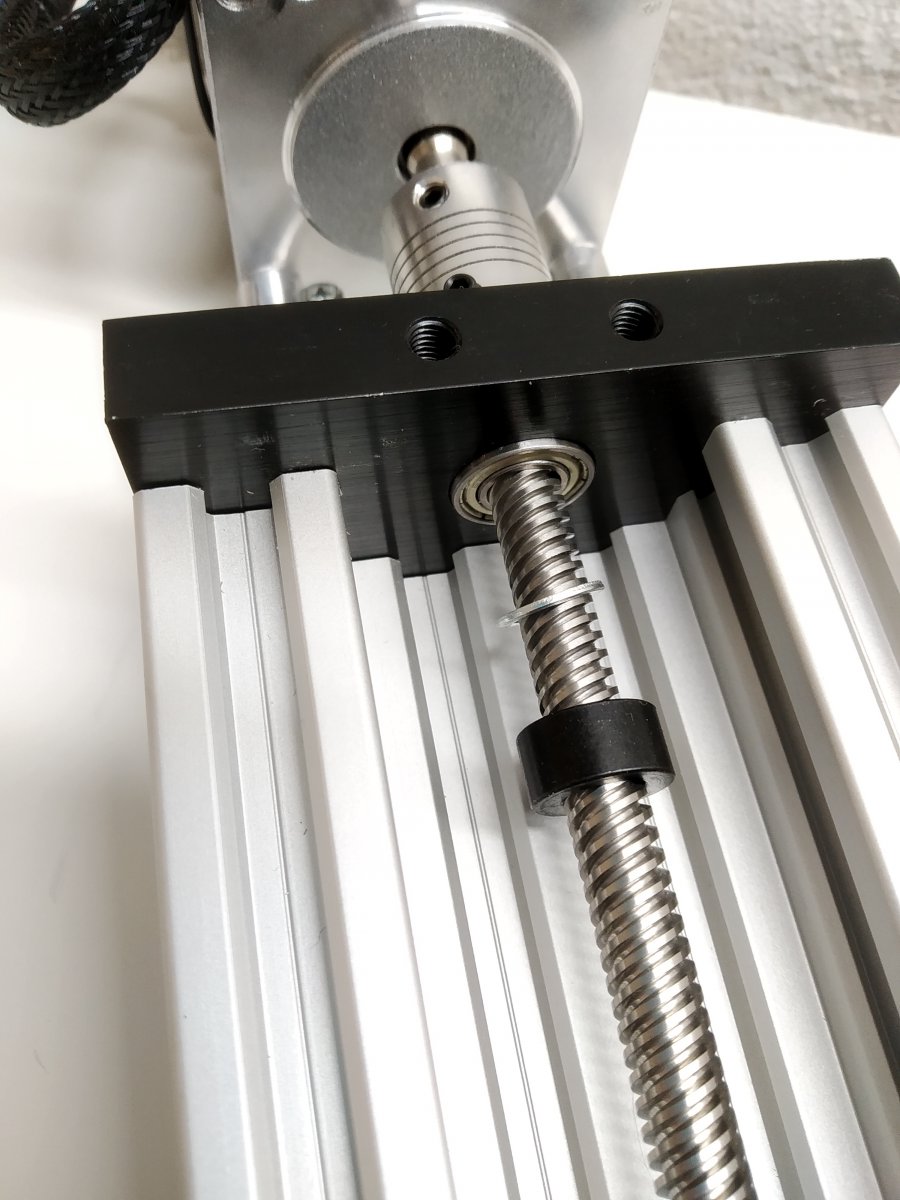

    De stappenmotorkant, eindplaat met kogellager, washer en stelring.

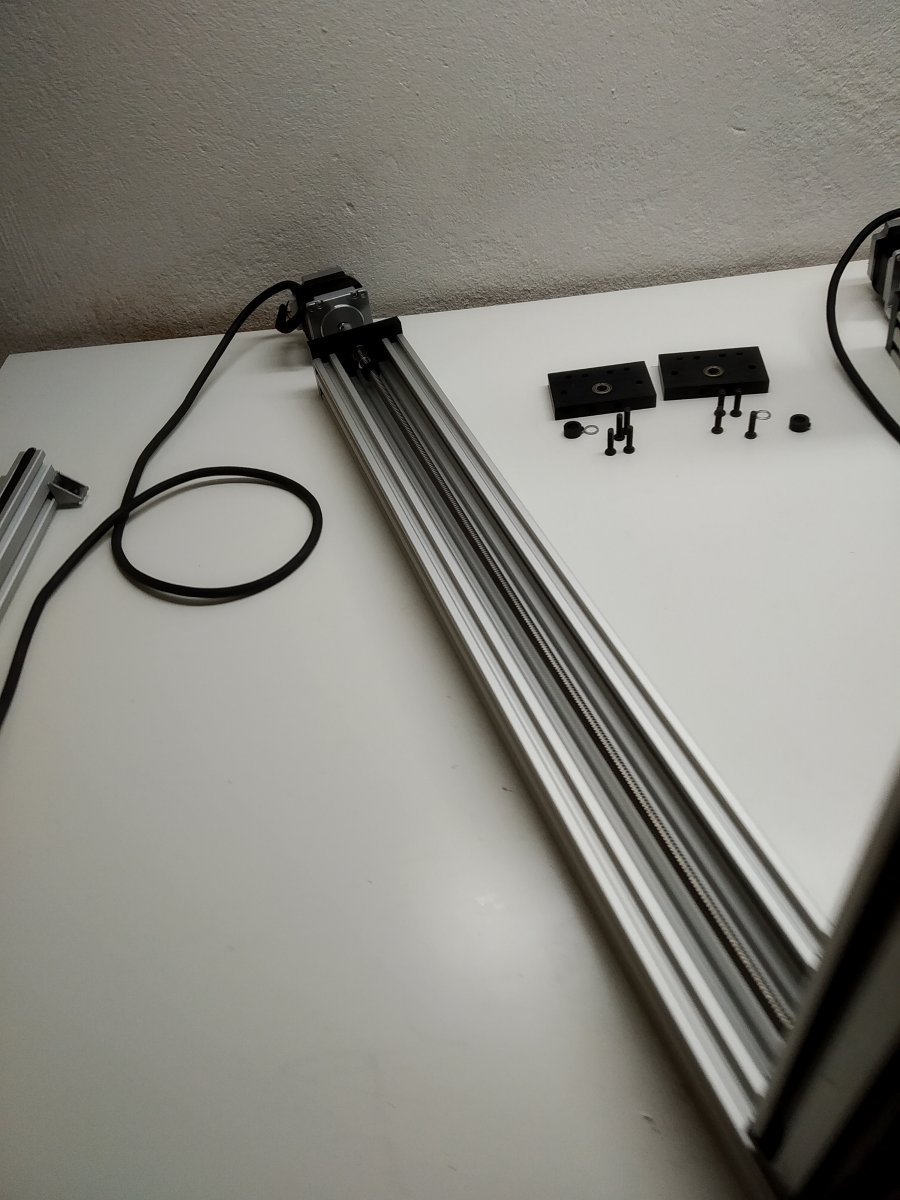

    Zie het verschil in lengte.

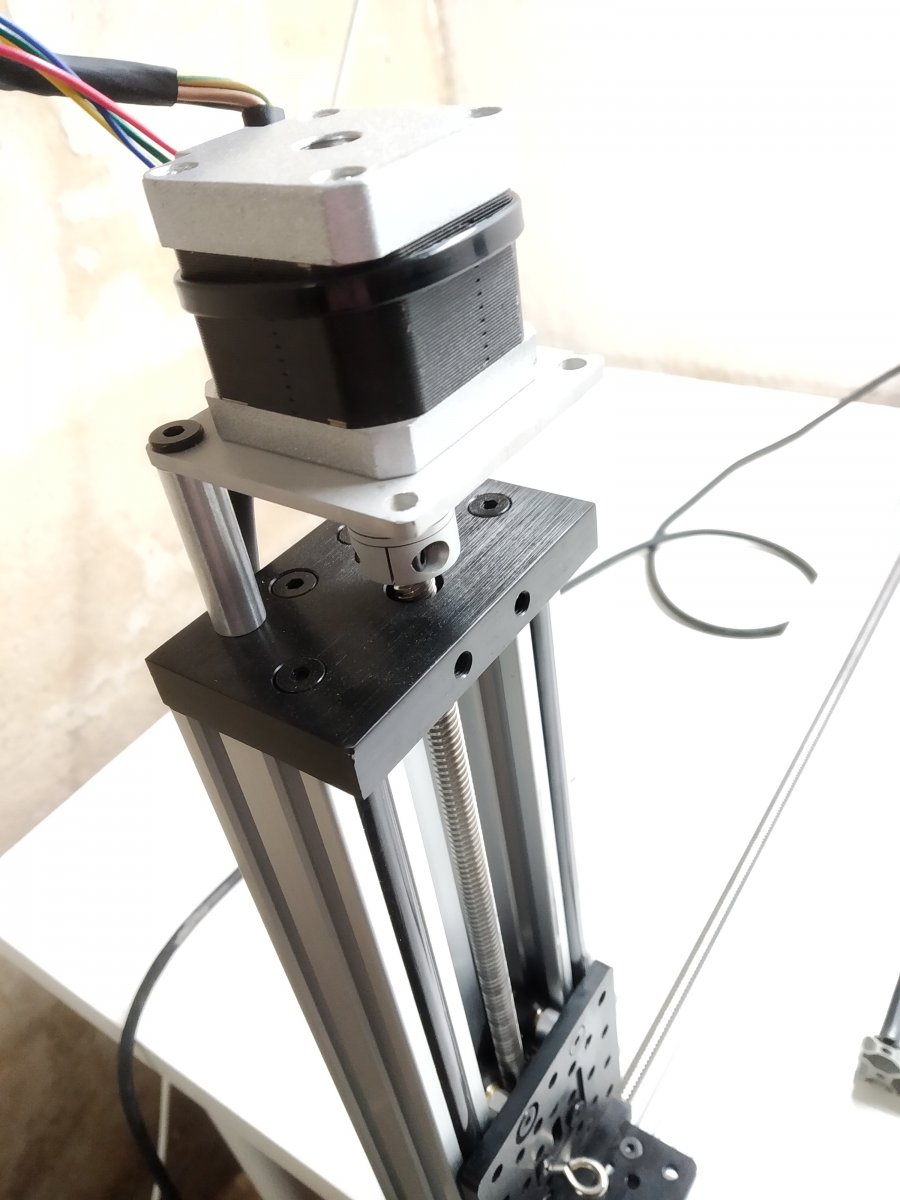

    Dit is de stappenmotor op het verticale deel, exact dezelfde contructie als voor de horizontale as.


    Morgen de andere doen en dan een nieuwe contructie maken voor de snijdraad want die moet nu veel meer in lengte kunnen varieren omdat het verschil in wortel en tipkoorde veel groter kan worden.

    GJ

    Hans V vindt dit leuk.
  3. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel

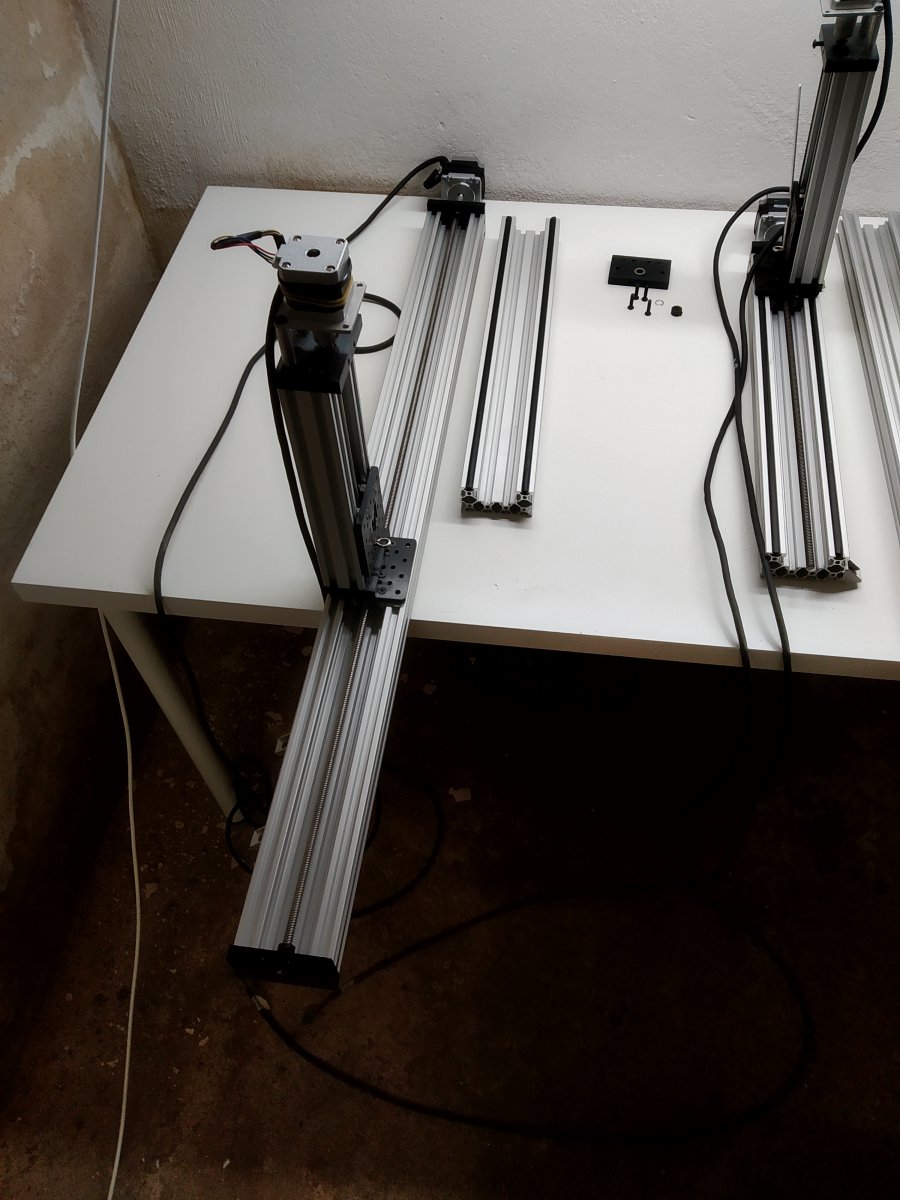

    En de tweede is ook gedaan.
    Probleem is nu dat mijn tafel te klein is..
    Straks alles aansluiten op de interface, kijken of het allemaal goed loopt.
    En dan volgt het rottigste, alles calibreren en meten.
    Maar er kan nu een vleugel van een jet gesneden worden.


    gait vindt dit leuk.
  4. PapaHotel

    PapaHotel

    Lid geworden:
    25 jul 2008
    Berichten:
    728
    Locatie:
    Den Haag
    Hele elegante constructie is het geworden zo.
    Hoe worden de twee helften straks gefixeerd aan de tafel?

    Sent from my SM-N960F using Modelbouwforum.nl mobile app

  5. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    De oude constructie lag op 2 profielen van 20x40 en zat daarop gefixeerd.
    Was nog we te verschuiven door 2 schroeven los te halen, zo kon ik de halve spanwijdte veranderen.

    GJ

  6. Hans V

    Hans V

    Lid geworden:
    29 mei 2017
    Berichten:
    1.035
    Locatie:
    .
    Ik hoop niet dat je daarom gaat verhuizen? :)
    Maar zeker weten dat je in die ruimte straks een mooie opstelling kan maken. Dat kalibreren en meten lijkt mij ook heel lastig maar als het werkt dan kan je aan de slag.

  7. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel
    Nee, ruimte zat, boven de garage heb ik nog 70 m2 die leeg is en onder het dak ook nog iets van 40m2.
    Probleem is dat ik voor een extra tafel naar Keulen moet rijden, daar zit de dichtsbijzijnde Ikea.

    GJ

  8. GJVO

    GJVO Forum veteraan

    Lid geworden:
    23 dec 2003
    Berichten:
    16.869
    Locatie:
    Weidenbach in de Eifel

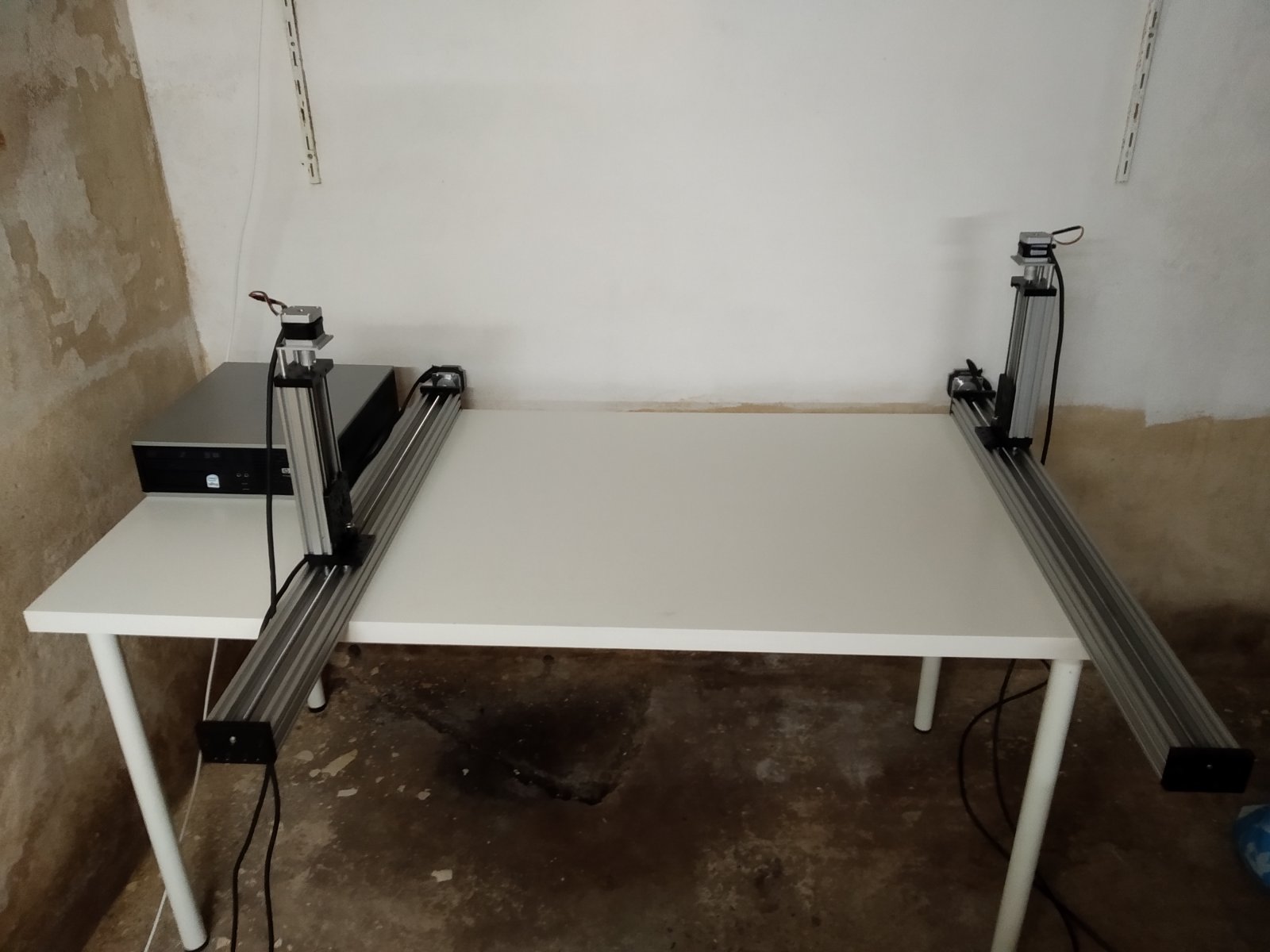

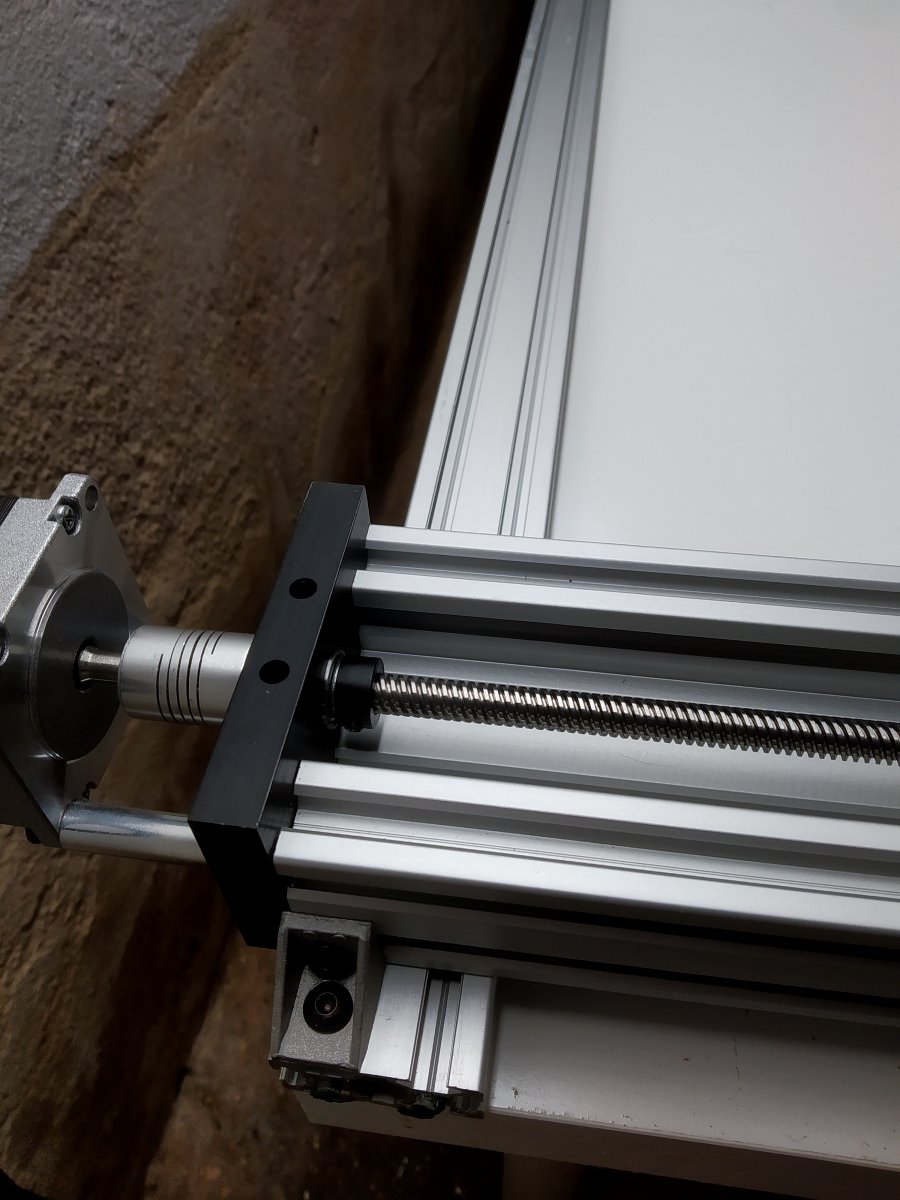

    Nog even ter illustratie hoe de portalen op de profielen zitten.
    Met deze 2 profielen van 90cm lang kan ik een halve spanwijdte van 74cm snijden maar ik heb er ook nog 2 liggen en misschien zet ik die er wel onder, waarmee ik een halve spanwijdte van 102cm kan snijden.
    Morgen de laptop erop hangen, snijdraad installeren en dan kijken of de software nog werkt.
    Anders moet ik toch maar een licentie kopen.

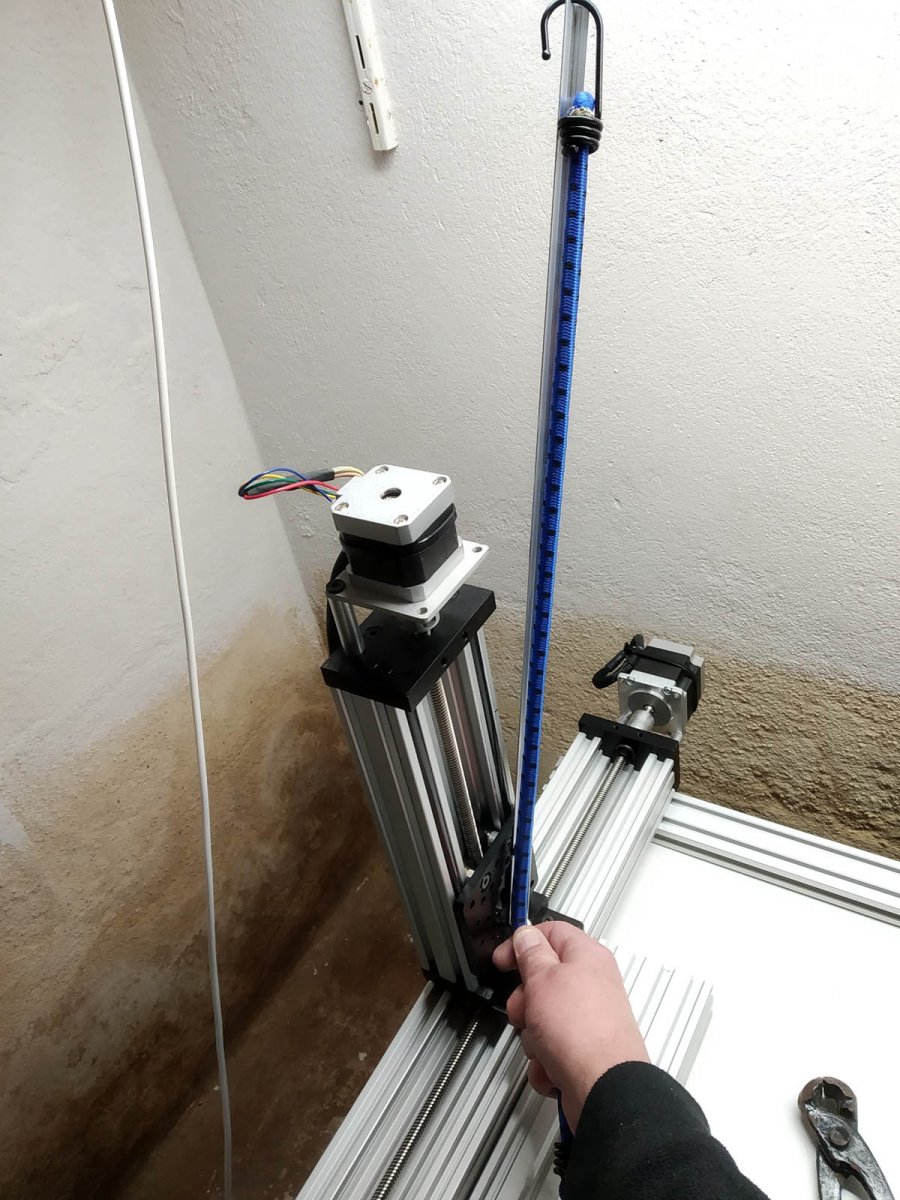

    En de afspaninrichting.
    De snijdraad kan op spanning worden gehouden met de elastieken en dan kan ie nog een centimeter of 20 rekken om tapse vleugels te snijden.



    GJ

    Laatst bewerkt: 20 feb 2020
