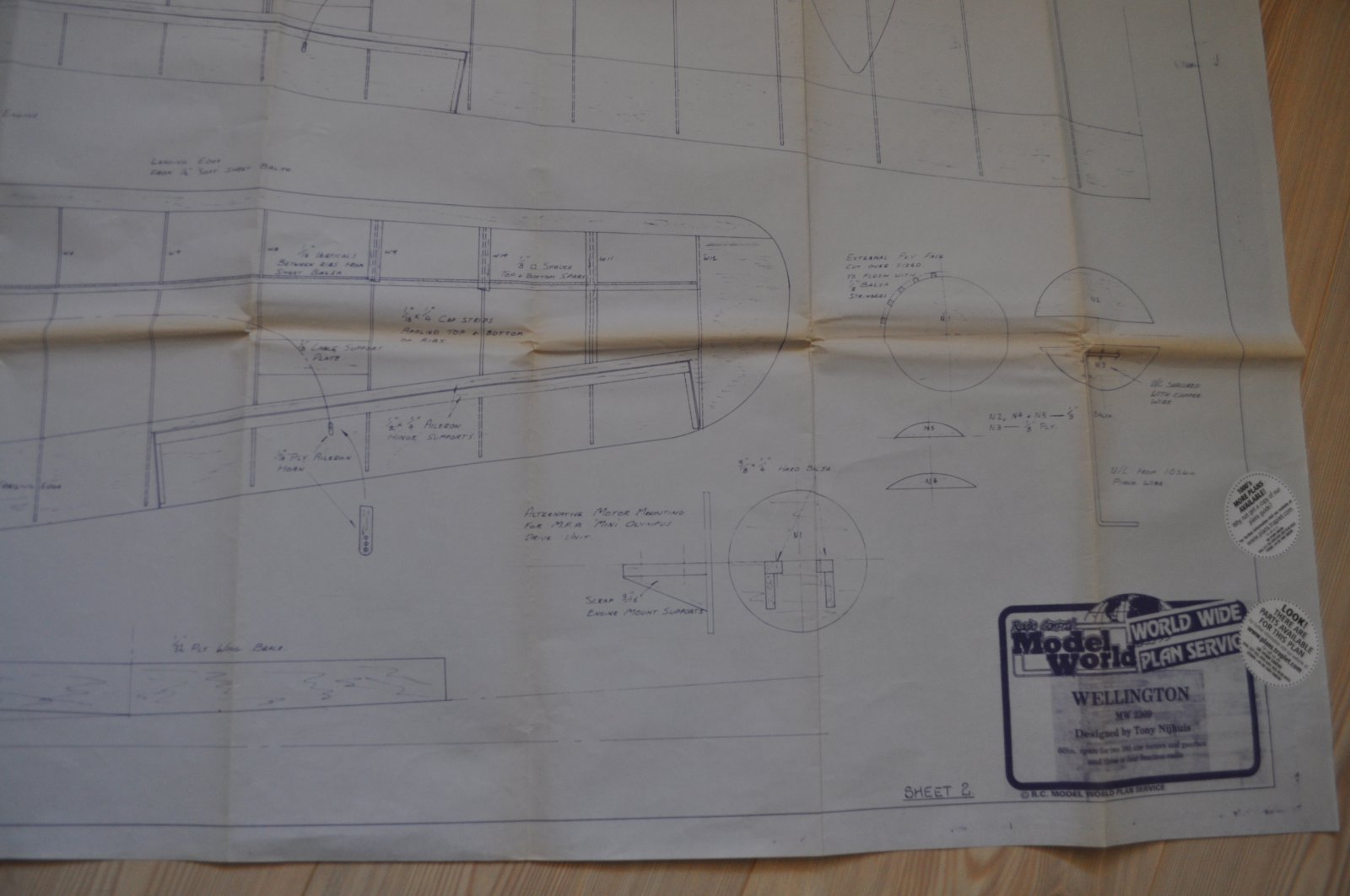

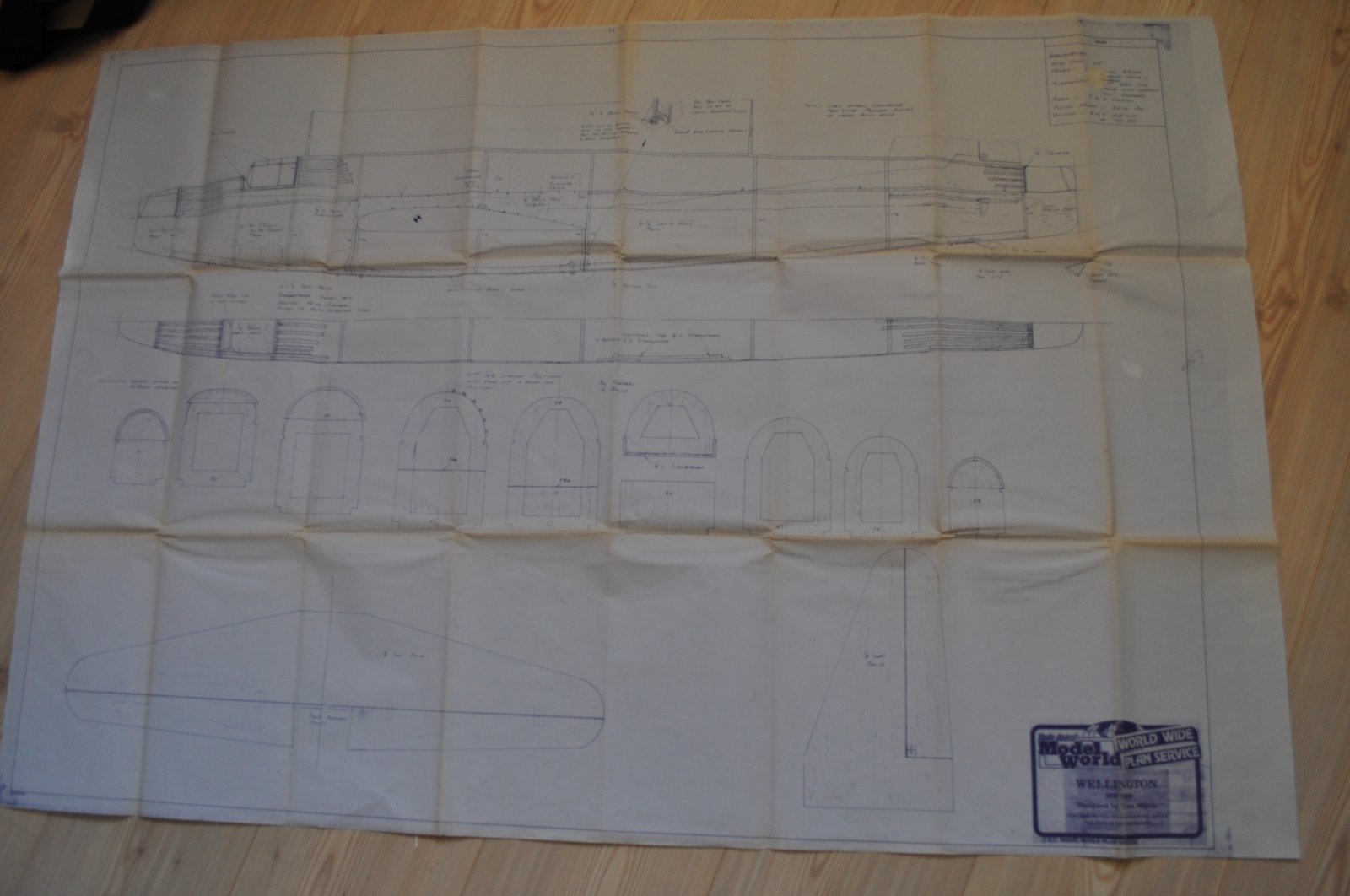

    Er ligt bij mij thuis al heel lang een tekeningset van de Tony Nijhuis Wellington te wachten om gebouwd te worden.


    Het gaat om een model uit het Speed 400 tijdperk met een spanwijdte van 1.5m
    Deze dagen waarin we toch veel binnen moeten blijven wilde ik weer eens wat gaan bouwen en het is deze Wellington geworden :)
    Het is een vrij simpel model en het bouwt best snel weg.
    Profiel met vlakke onderzijde en het stabilo en richtingsroer uit plaat 3mm balsa.
    De tekening voorziet in een vast landingsgestel, omdat ik dit een storend vliegbeeld vind geven laat ik dit achterwege, scheelt ook weer wat gewicht ;)
    Ik probeer wel een soort van schaal landingsgestel te maken welke ik erin plug als de kist op de grond staat

    Oftewel: een simpel kistje wat je gemakkelijk meeneemt naar het veld en zonder problemen vliegt



    Groeten, Ralf

    Bart83, E.hof en Ramses vinden dit leuk.
  2. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.044
    Locatie:
    Haarlem
    Begonnen met het overtrekken van de ribben en spanten, allemaal therapeutisch handwerk :D


    En na een avondje snijden heb je al gauw een groot deel van de romp klaar


    Groeten, Ralf

    Ramses vindt dit leuk.
  3. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.044
    Locatie:
    Haarlem

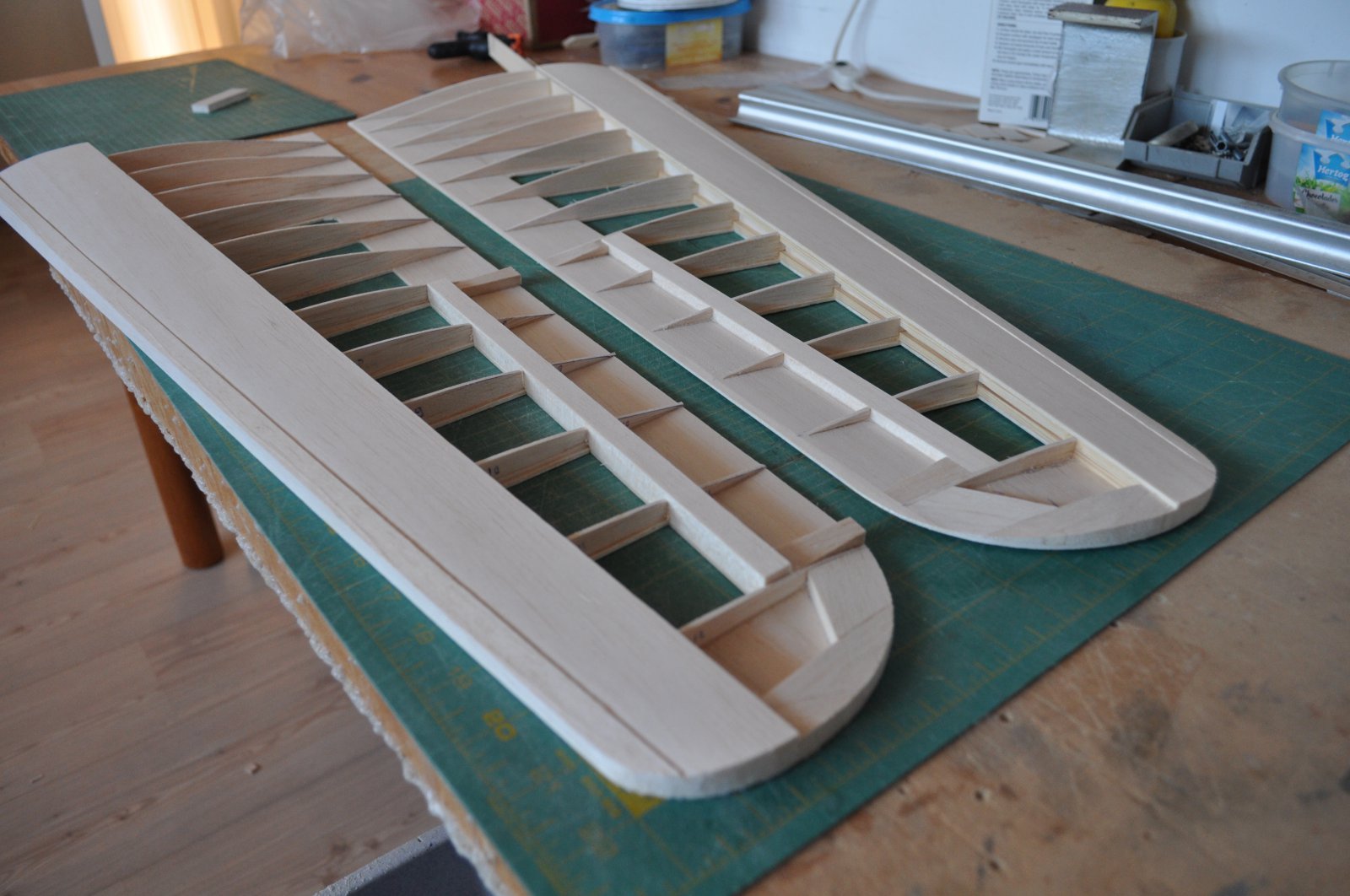

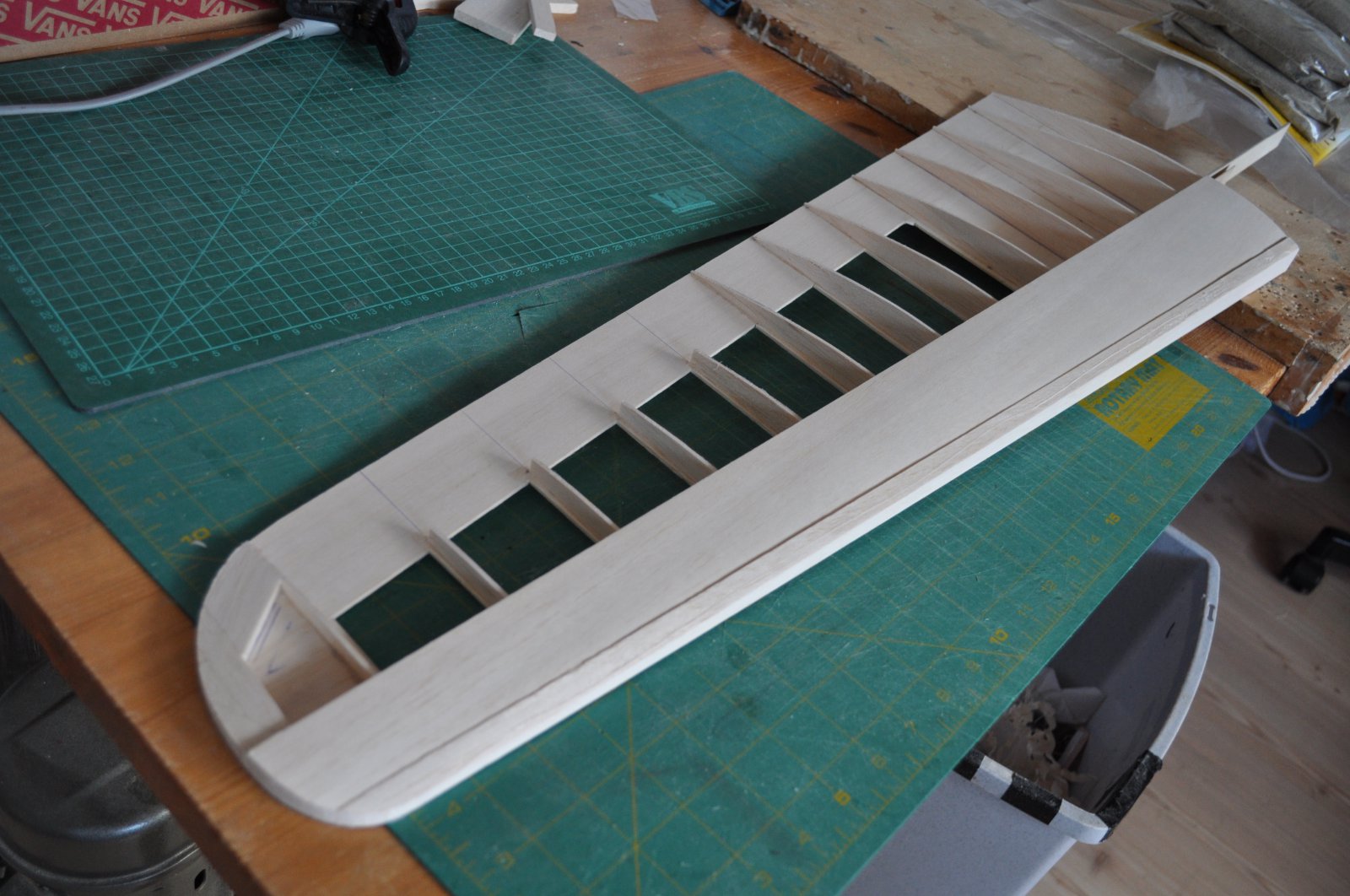

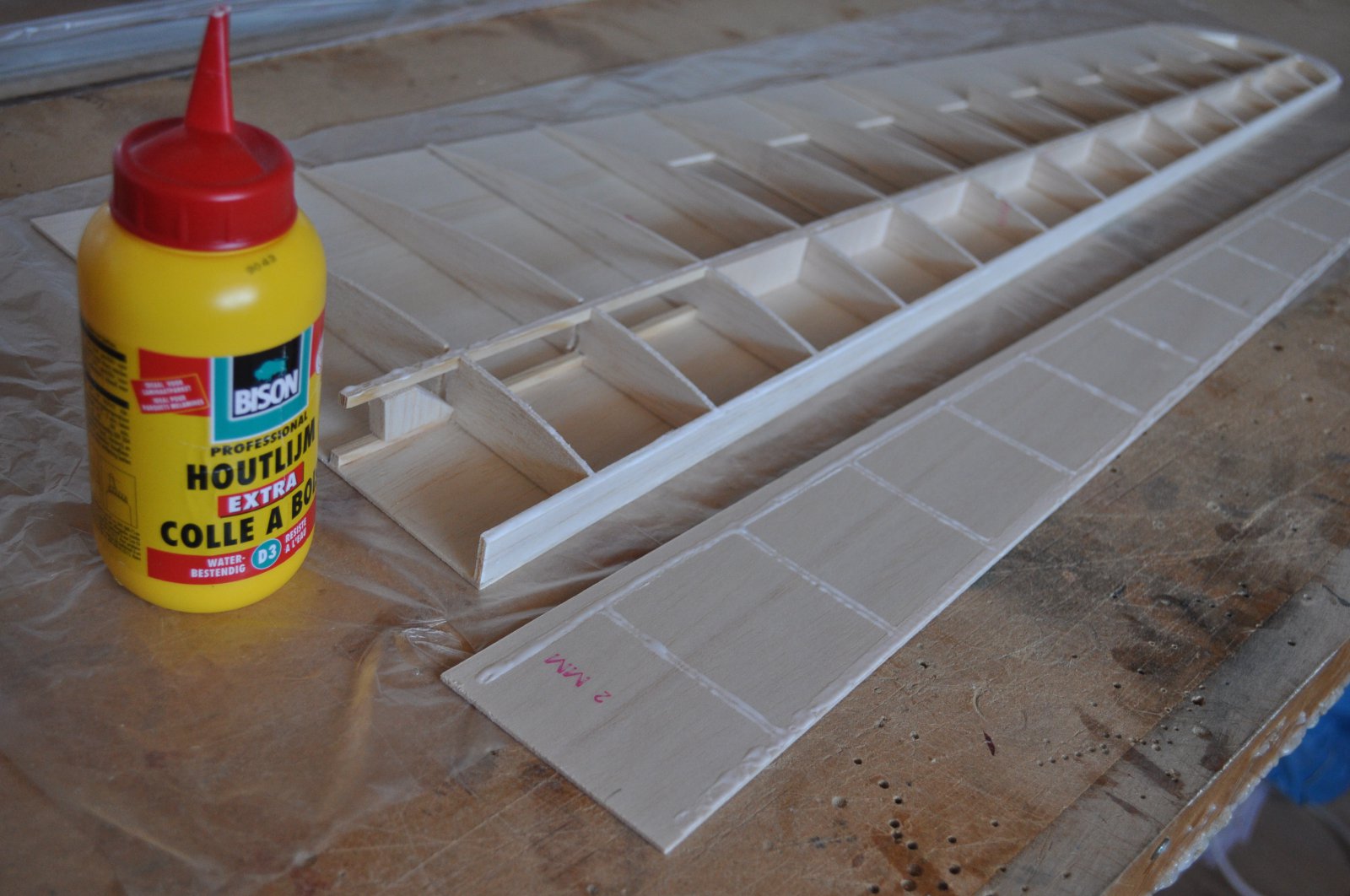

    Voor de vleugels heb ik gekozen voor 2mm zacht balsa als indekking, de tekening geeft aan 1,5mm



    Indekken van de voorzijde

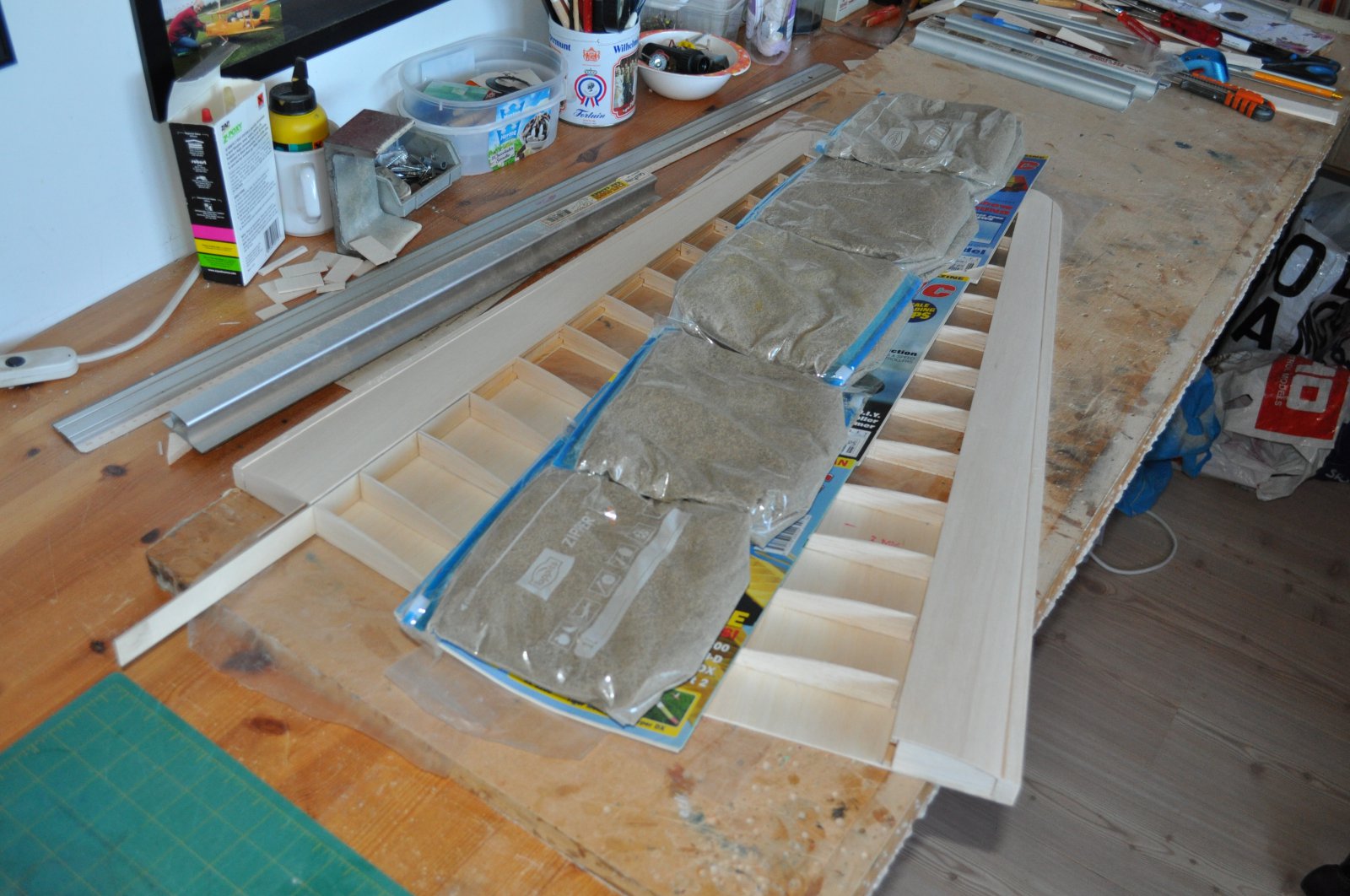

    Zandzakjes en tijdschriften voor een egale druk tijdens het lijmen


    10mm neuslijst oplijmen en nog in vorm schaven/schuren


    Groeten, Ralf

    Bart83, E.hof, Ramses en 3 anderen vinden dit leuk.
  4. Peter Houweling

    Peter Houweling

    Lid geworden:
    21 sep 2014
    Berichten:
    711
    Locatie:
    Haarlem
    Weer leuk om te volgen dit.

    strutter vindt dit leuk.
  5. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    991
    Locatie:
    Hoofddorp
    En nog een volger.
    Je houdt ons wel bezig zo met al jou bouw perikelen:yes:

    Grt John

    strutter vindt dit leuk.
  6. Ramses

    Ramses The First Aviators

    Lid geworden:
    21 sep 2008
    Berichten:
    3.474
    Locatie:
    Heeze
    .
    Prachtige kist, gaaf dat je er een model van gaat maken! :yes:
    Dit gaat weer een mooi verslag en model worden, ik blijf ook meegenieten.

    Groeten, Ramses
    .

    strutter vindt dit leuk.
  7. E.hof

    E.hof

    Lid geworden:
    27 okt 2015
    Berichten:
    364
    Locatie:
    Nunspeet
    Je gaat weer als een speer Ralf. Ik ga je prachtige houtbouw handwerk volgen :).

    Groeten, Eddy

    strutter vindt dit leuk.
  8. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.044
    Locatie:
    Haarlem
    Dank voor de leuke reacties mannen :yes:

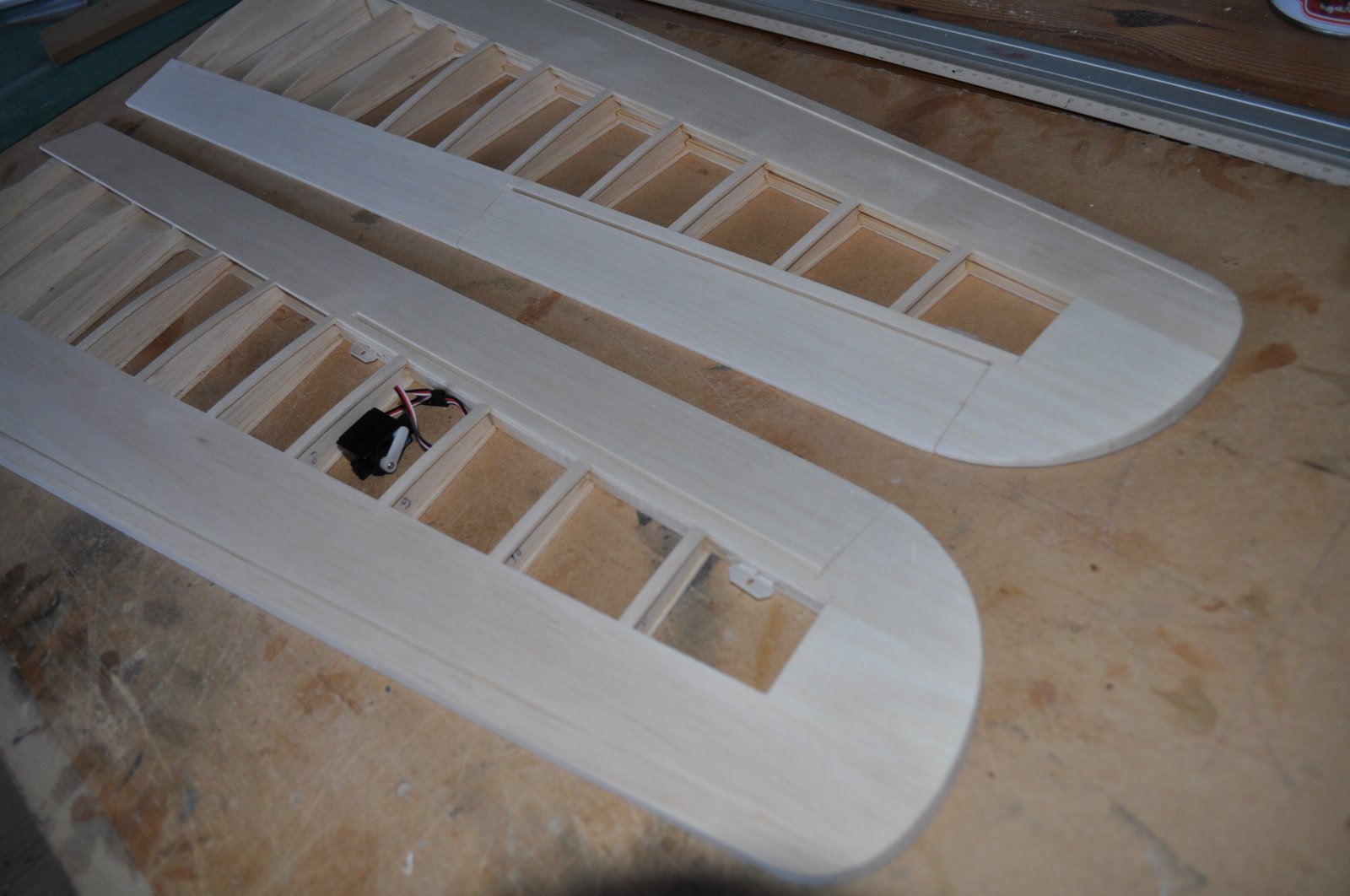

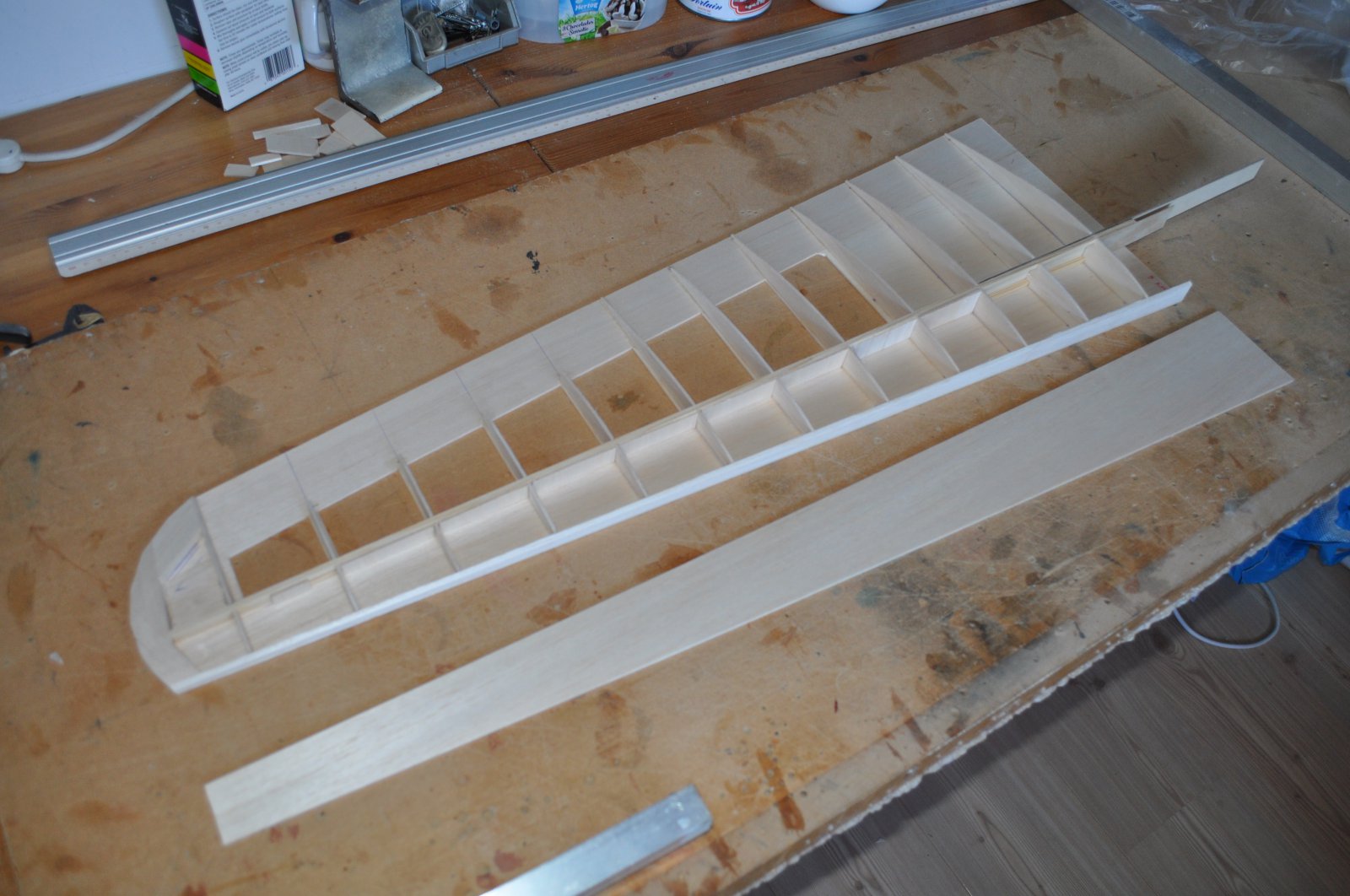

    Het binnenwerk voor de ailerons is ingelijmd


    Na het in vorm schuren de indekking erop lijmen

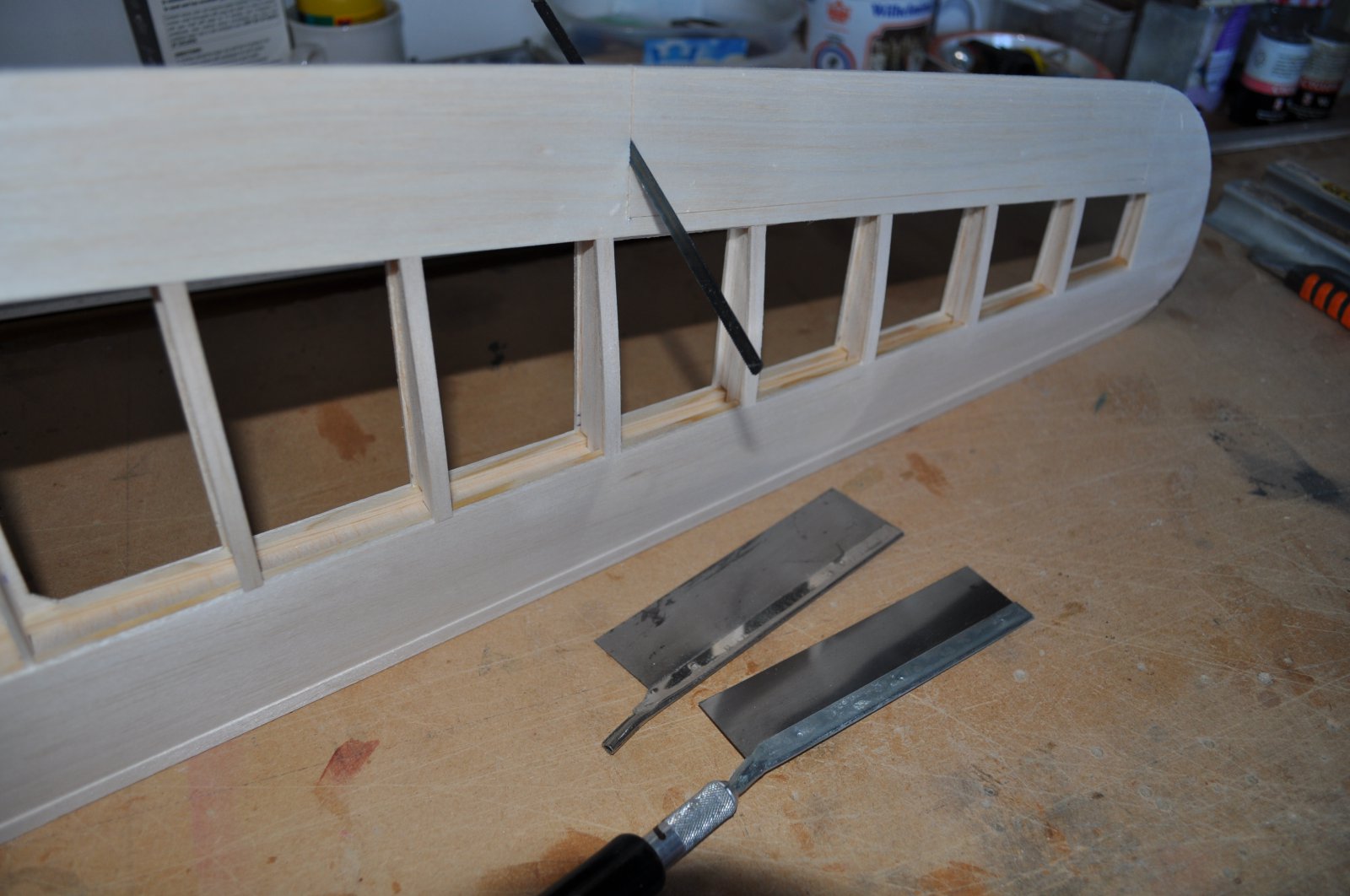

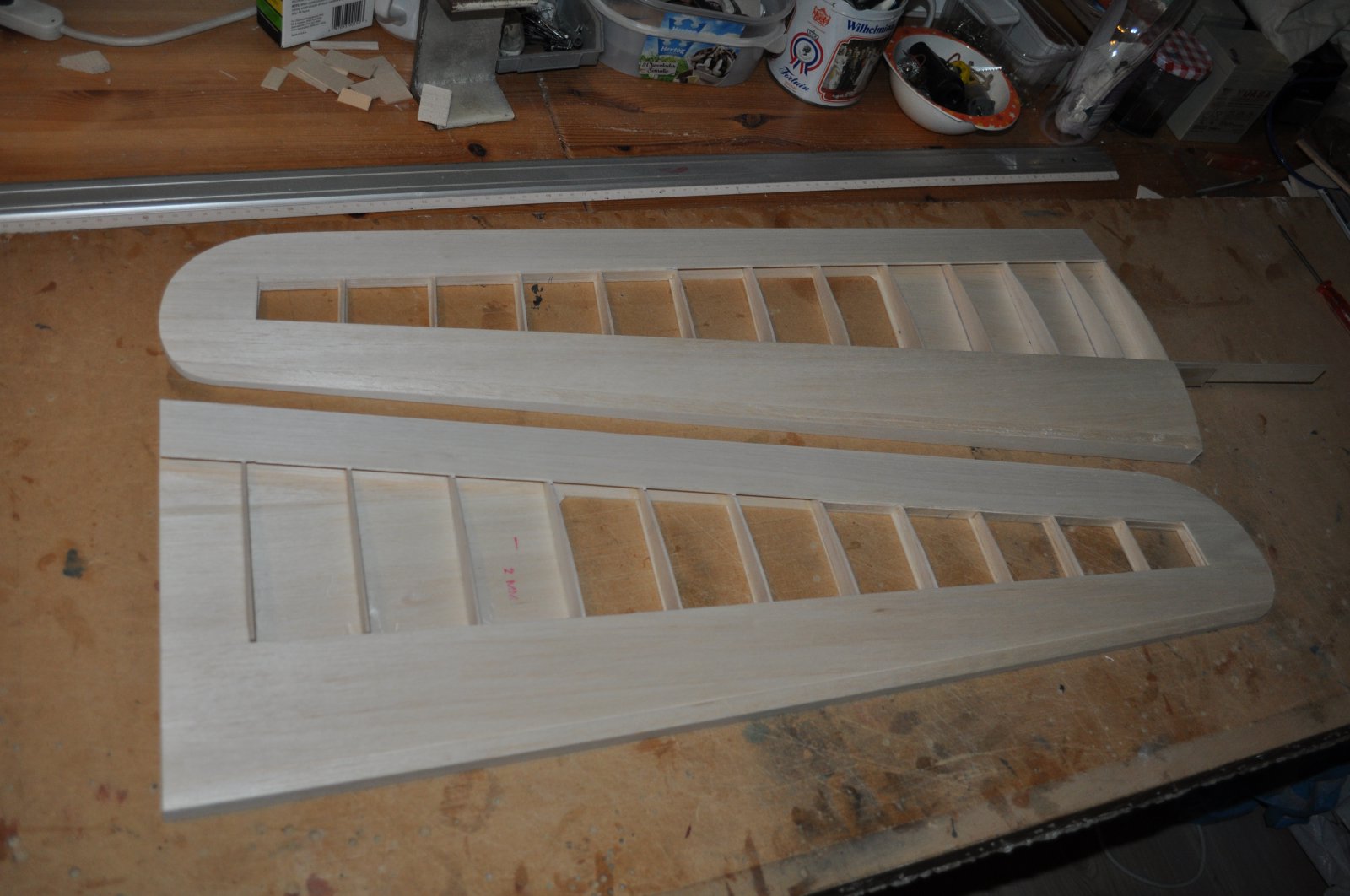

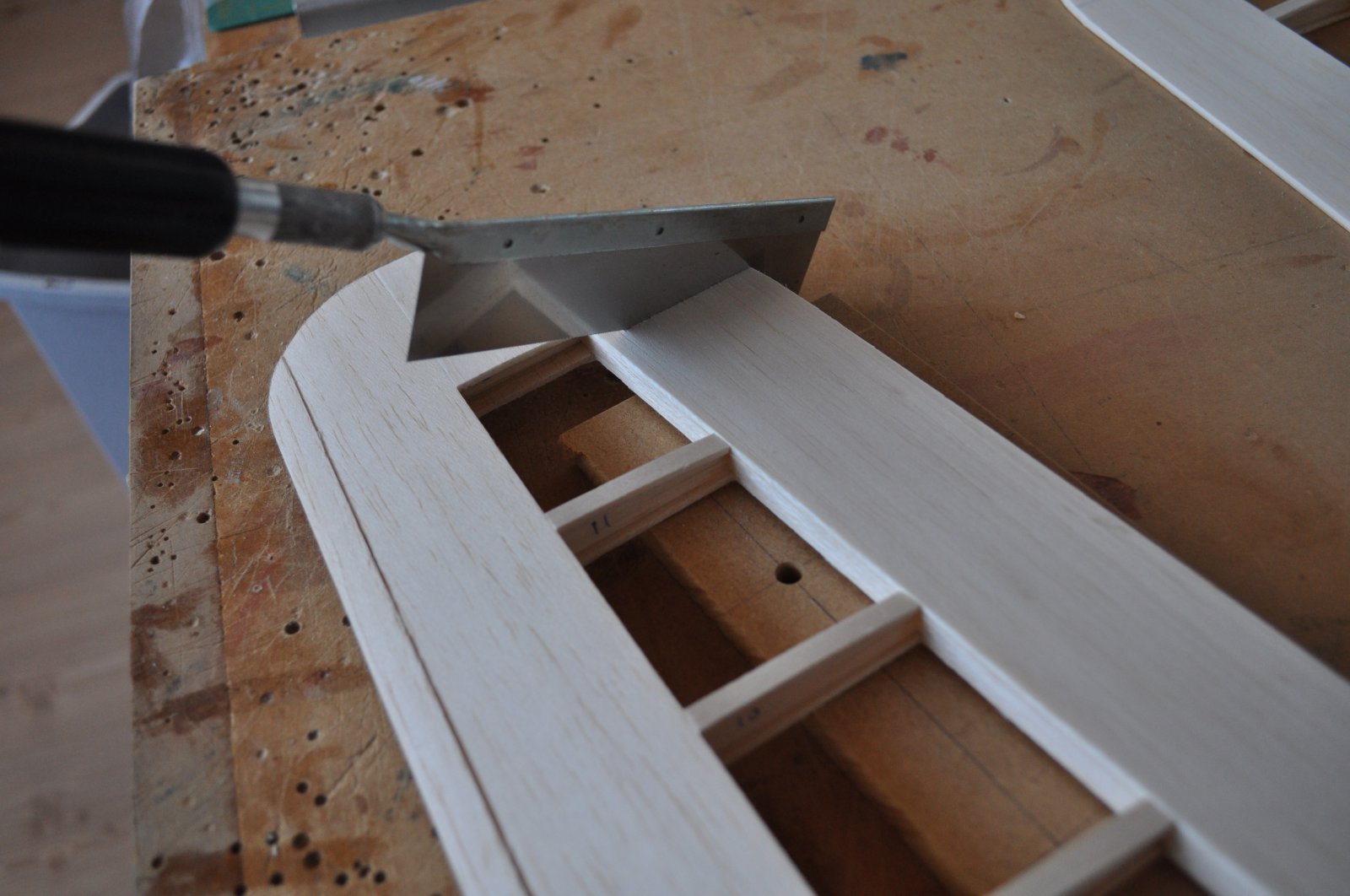

    Inmiddels zijn de capstrips ook geplaatst en worden hier de ailerons uitgesneden en gezaagd


    Laatste stukje met de losse zaag omdat de andere niet zo diep komen ;)

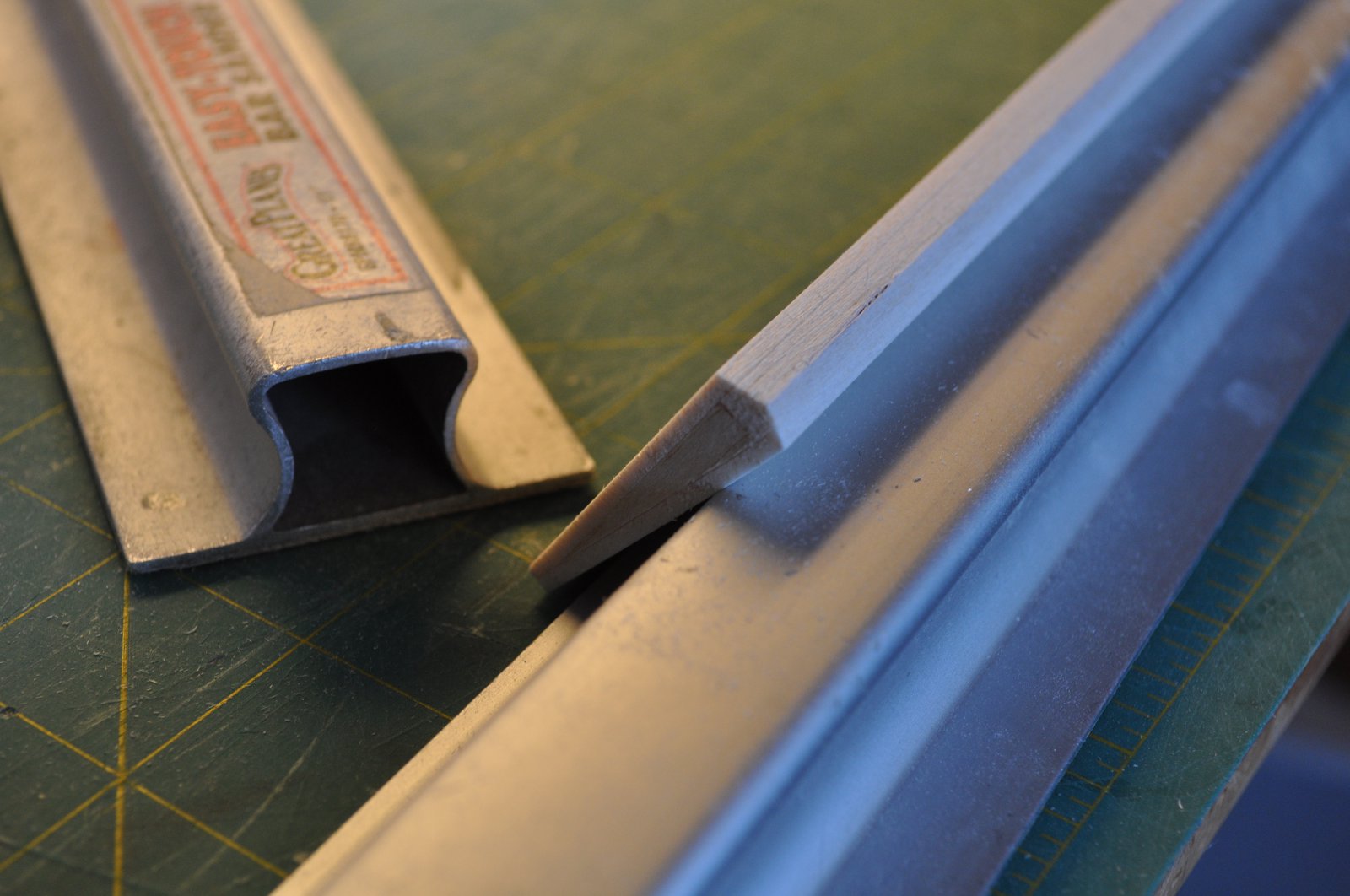

    Voorzijde in V-vorm schuren en sleufjes voor de scharnieren aanbrengen



    Groeten, Ralf

    roberthabraken en Ramses vinden dit leuk.
  9. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.044
    Locatie:
    Haarlem

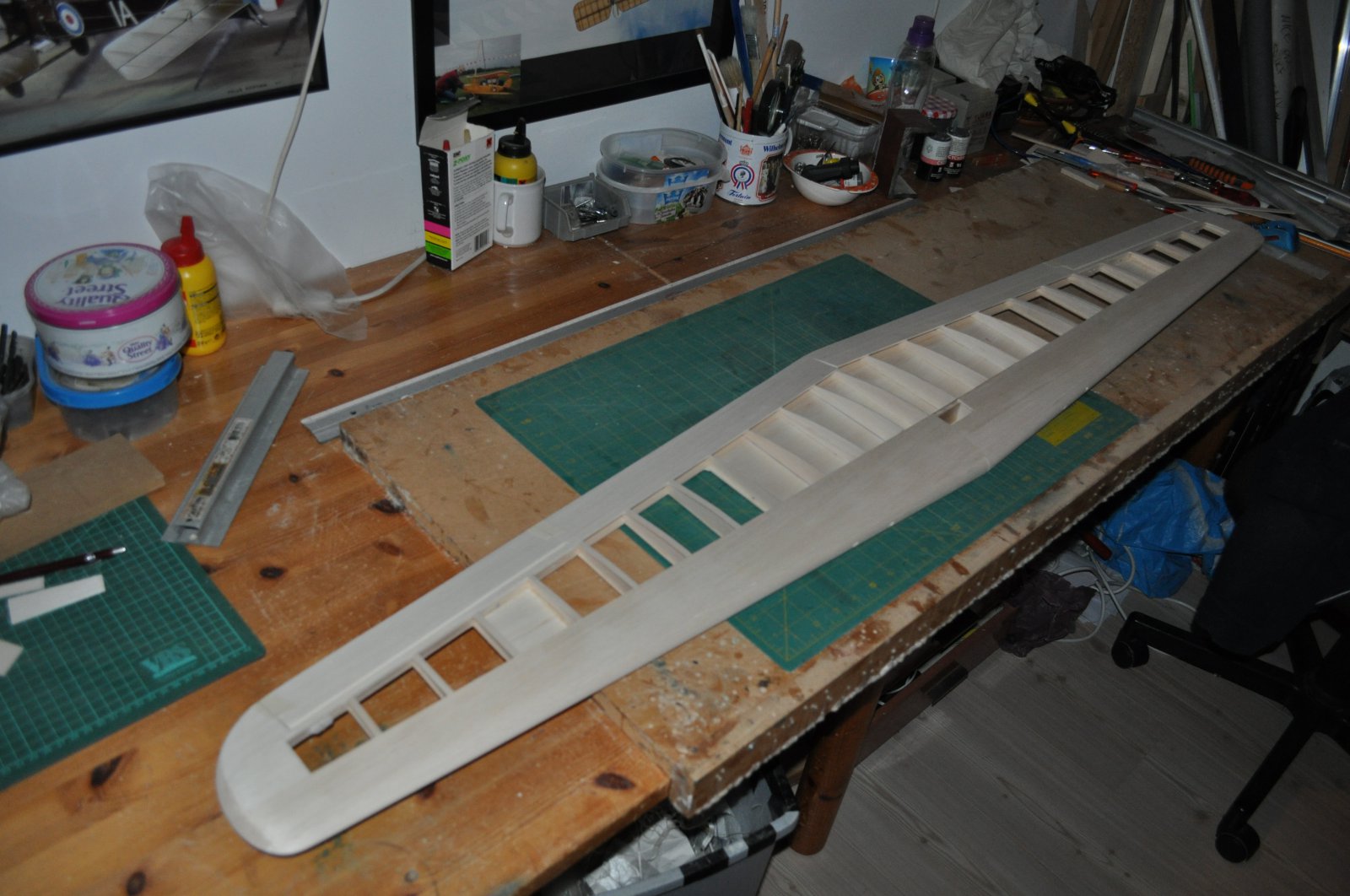

    Buiten de neuslijsten in profiel geschuurd (eerst zoveel mogelijk schaven om zo min mogelijk balsastof te ontwikkelen)

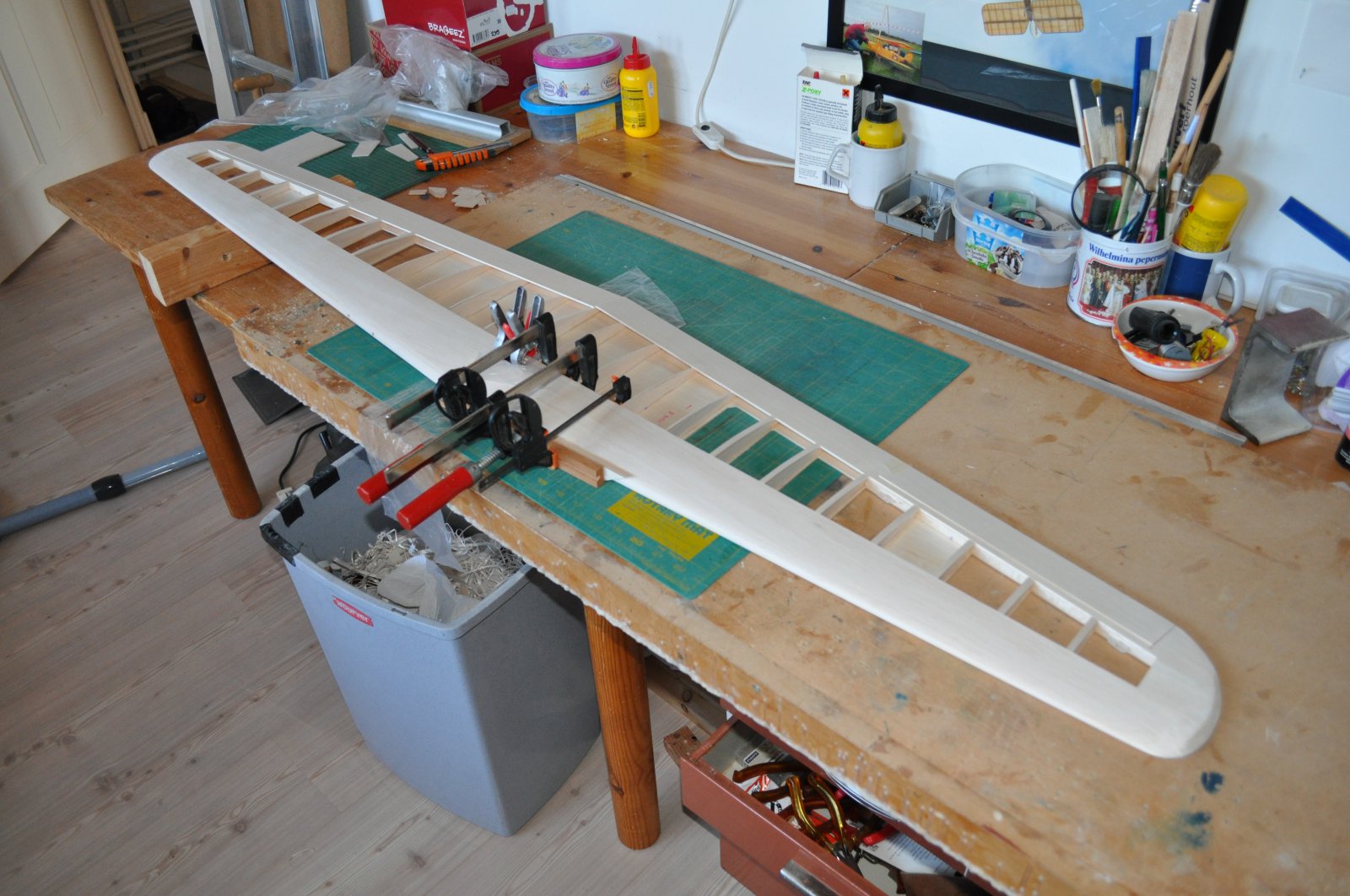

    Vleugelverbinder inlijmen en klemmen


    Mooi dun vleugeltipje



    Groeten, Ralf

  10. Peter Houweling

    Peter Houweling

    Lid geworden:
    21 sep 2014
    Berichten:
    711
    Locatie:
    Haarlem
    Je gaat weer als een speer :)

    strutter vindt dit leuk.
  11. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.602
    Locatie:
    Oostvoorne
    En weer een prachtig project om te volgen . . . man ik moet oppassen dat ik niet alleen maar op de forum's aan het hangen ben :) :)
    Mooi handwerk, schoon balsa.

    Mvg,

    Bart

    strutter en Ramses vinden dit leuk.
  12. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.044
    Locatie:
    Haarlem

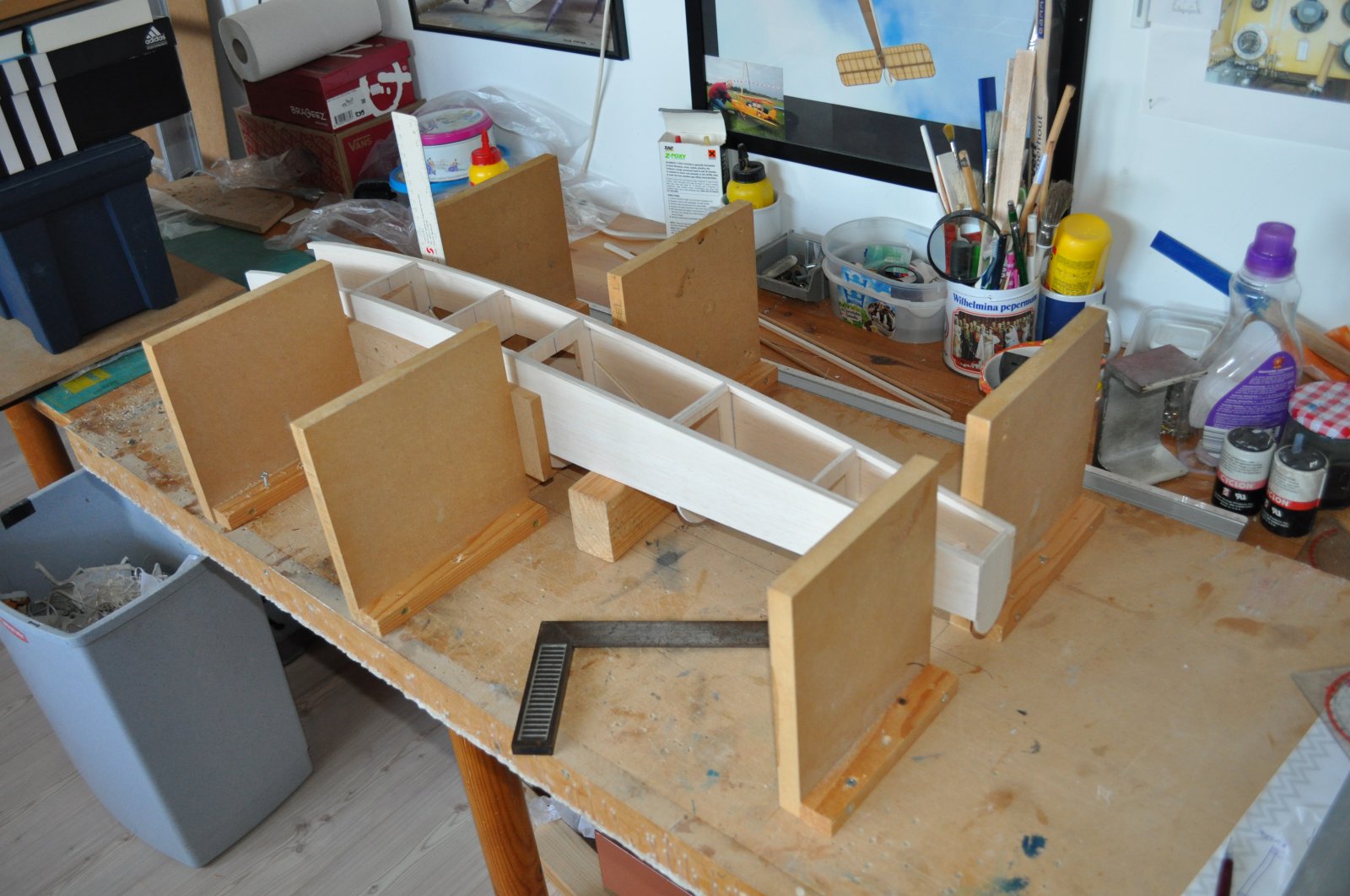

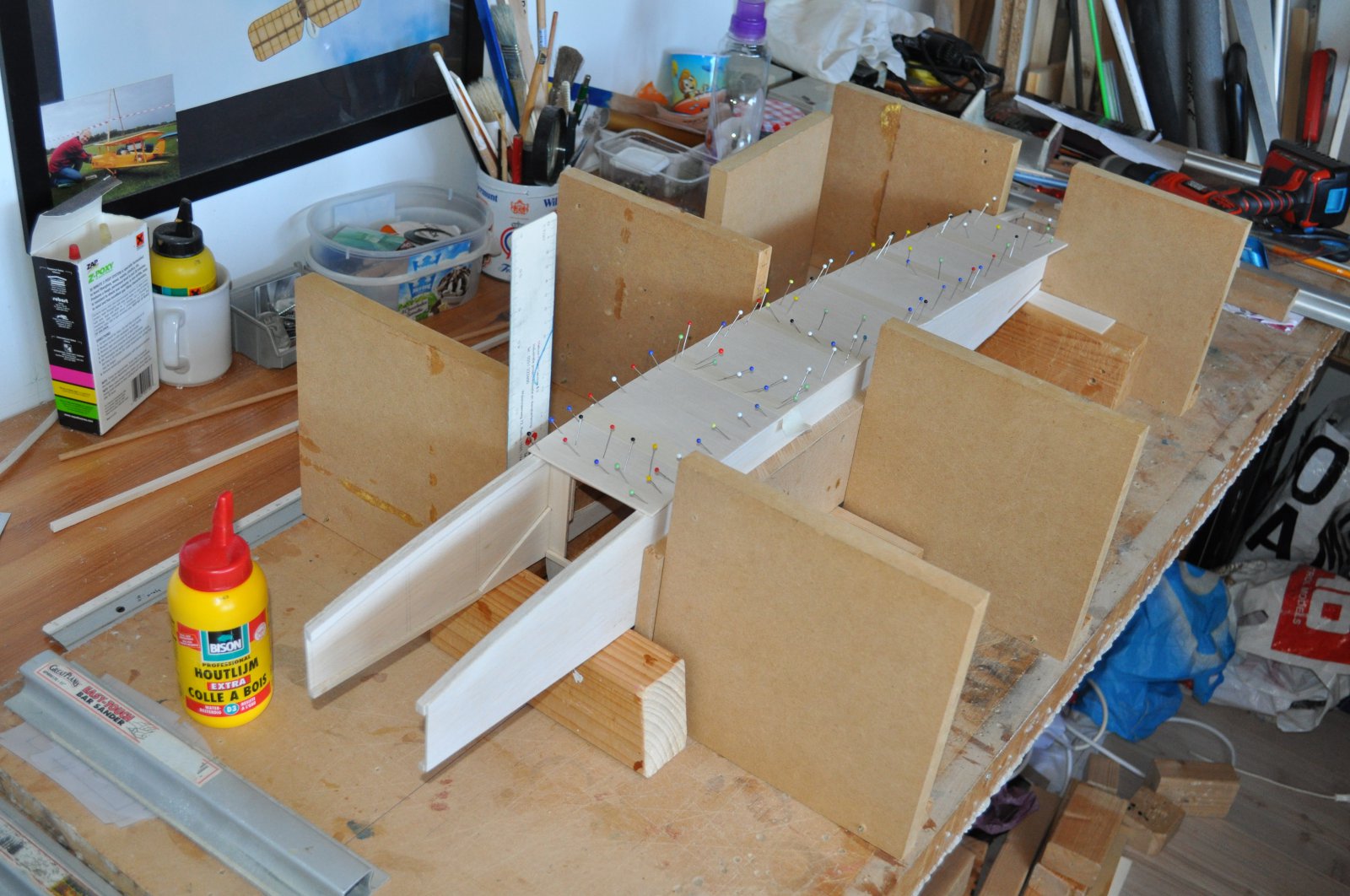

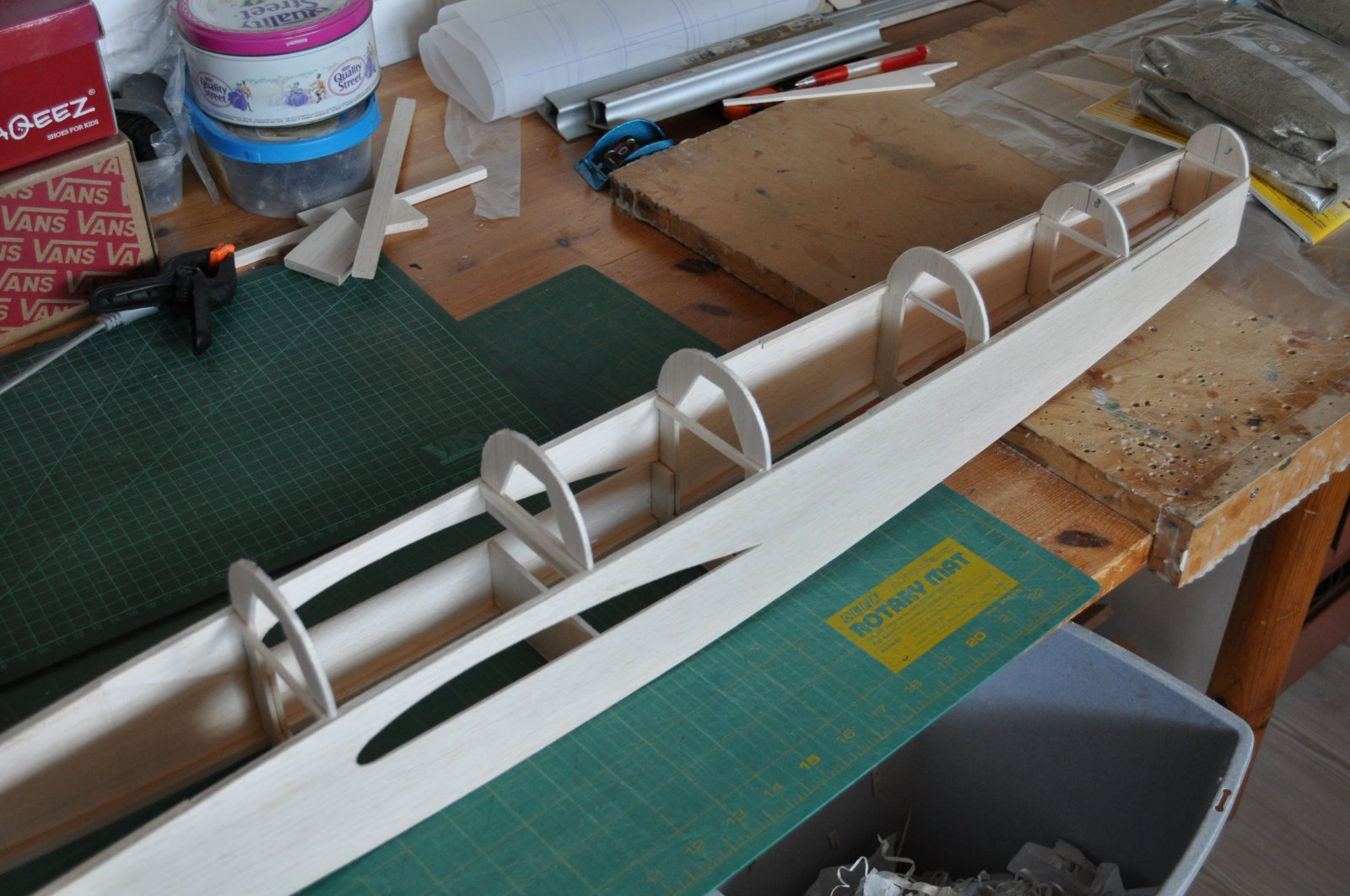

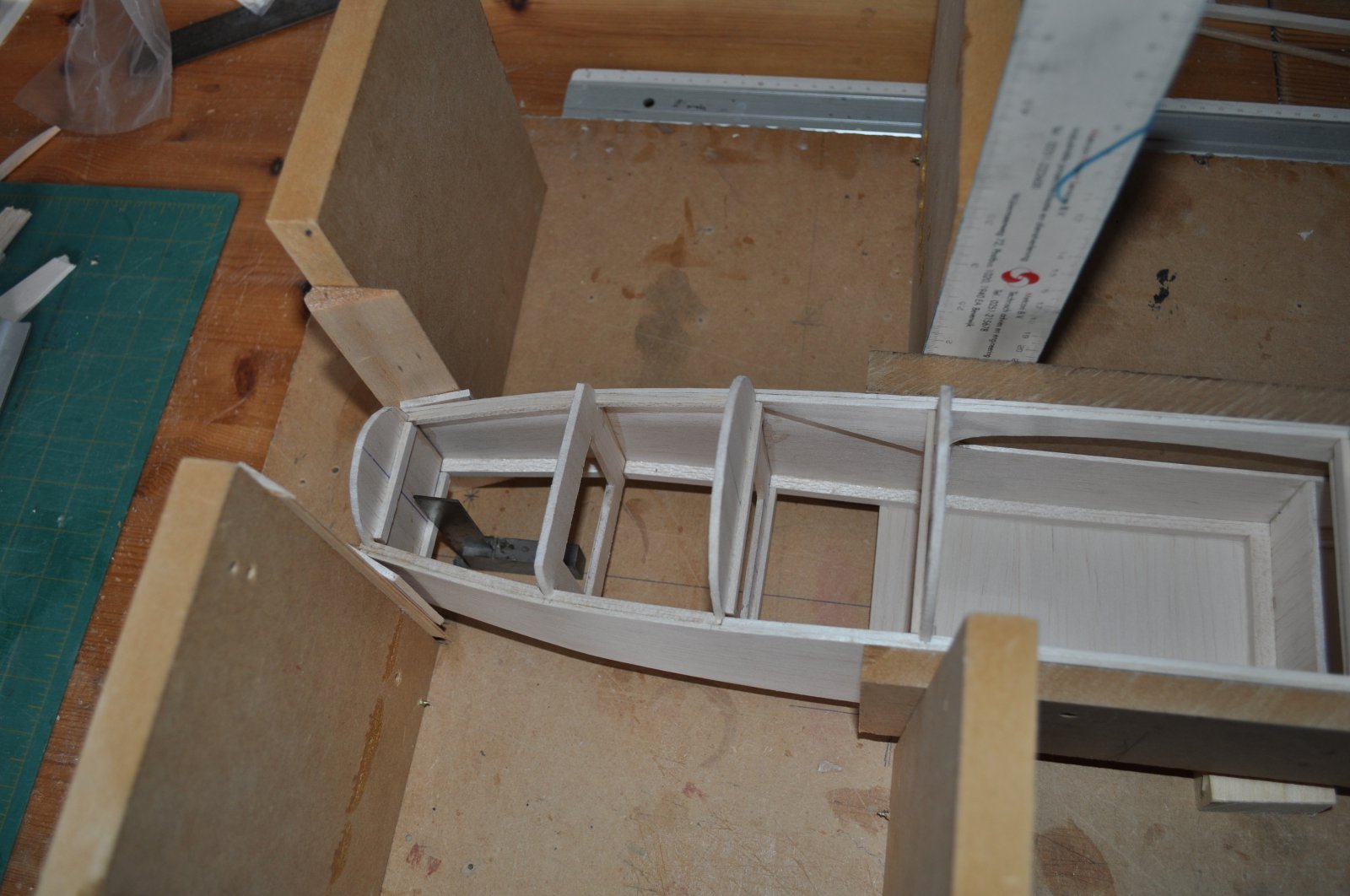

    Romp uitlijnen in steunen


    2mm beplanking aan onderzijde

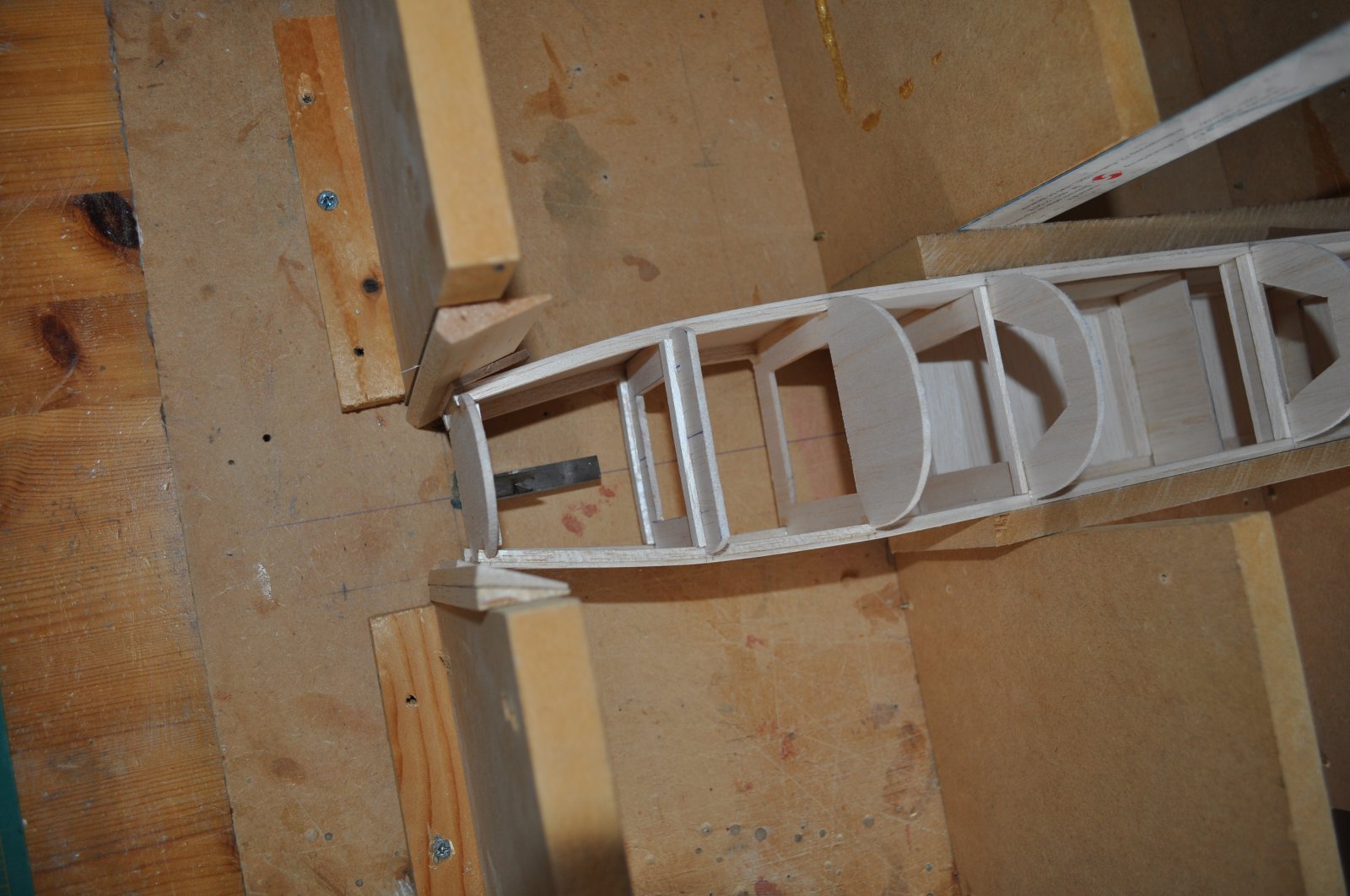

    Neus uitrichten met behulp van wiggen


    Om de spanning iets te verlagen zijn de zijkanten met water bevochtigd


    Groeten, Ralf

    Thedo, E.hof, Bart83 en 1 andere persoon vinden dit leuk.
  13. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.044
    Locatie:
    Haarlem

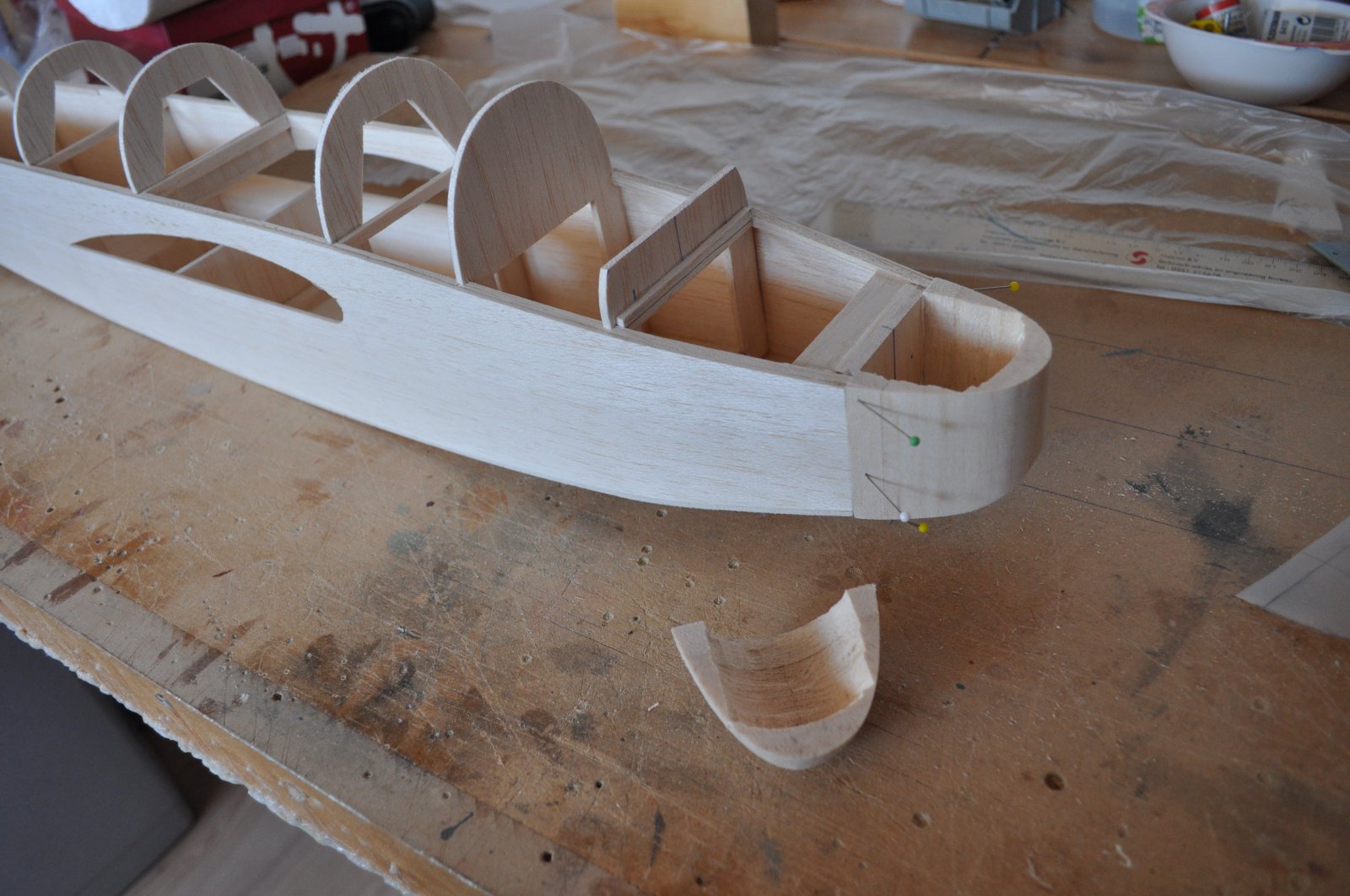

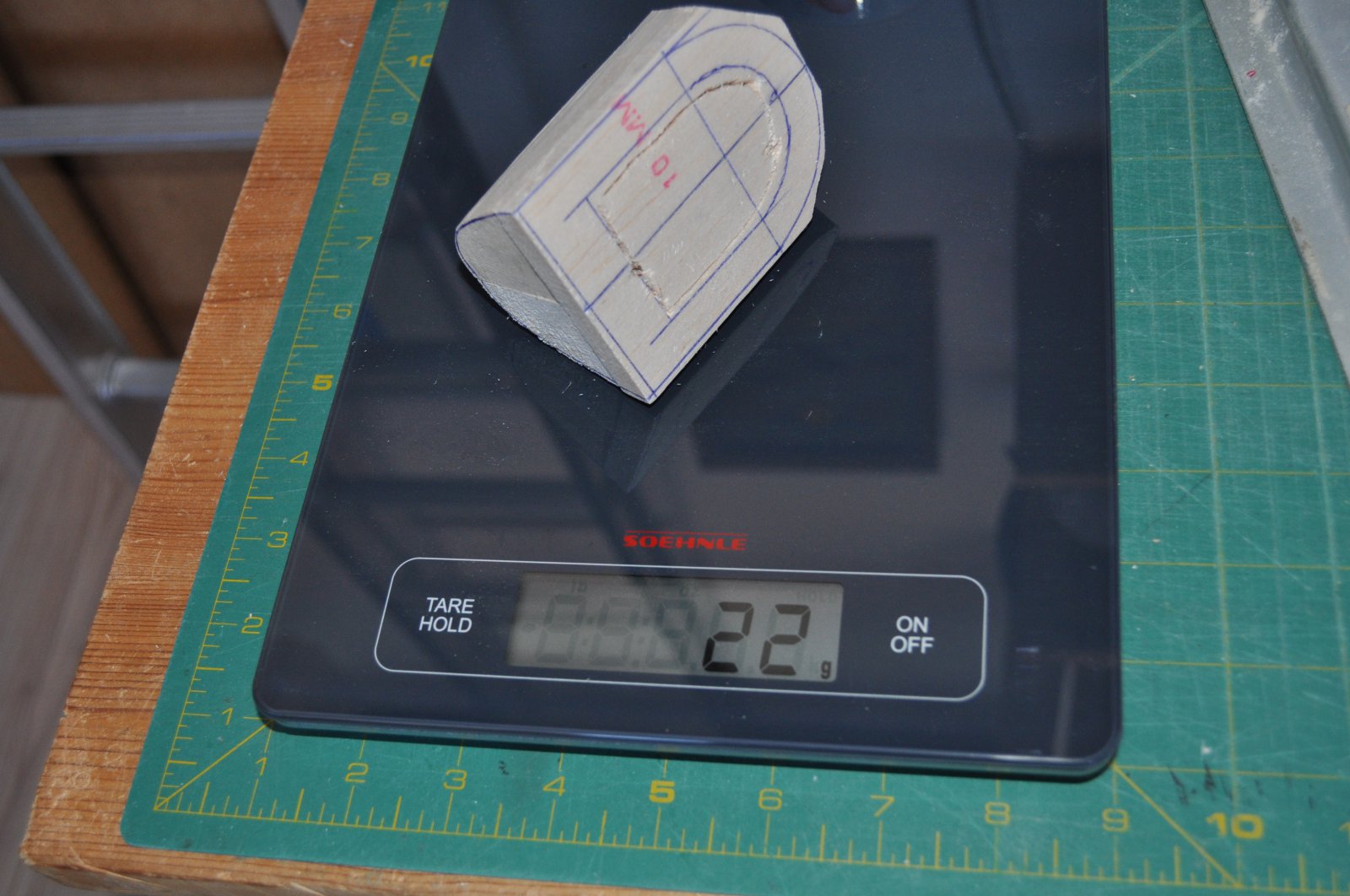

    Neus en staart krijgen een balsa klos

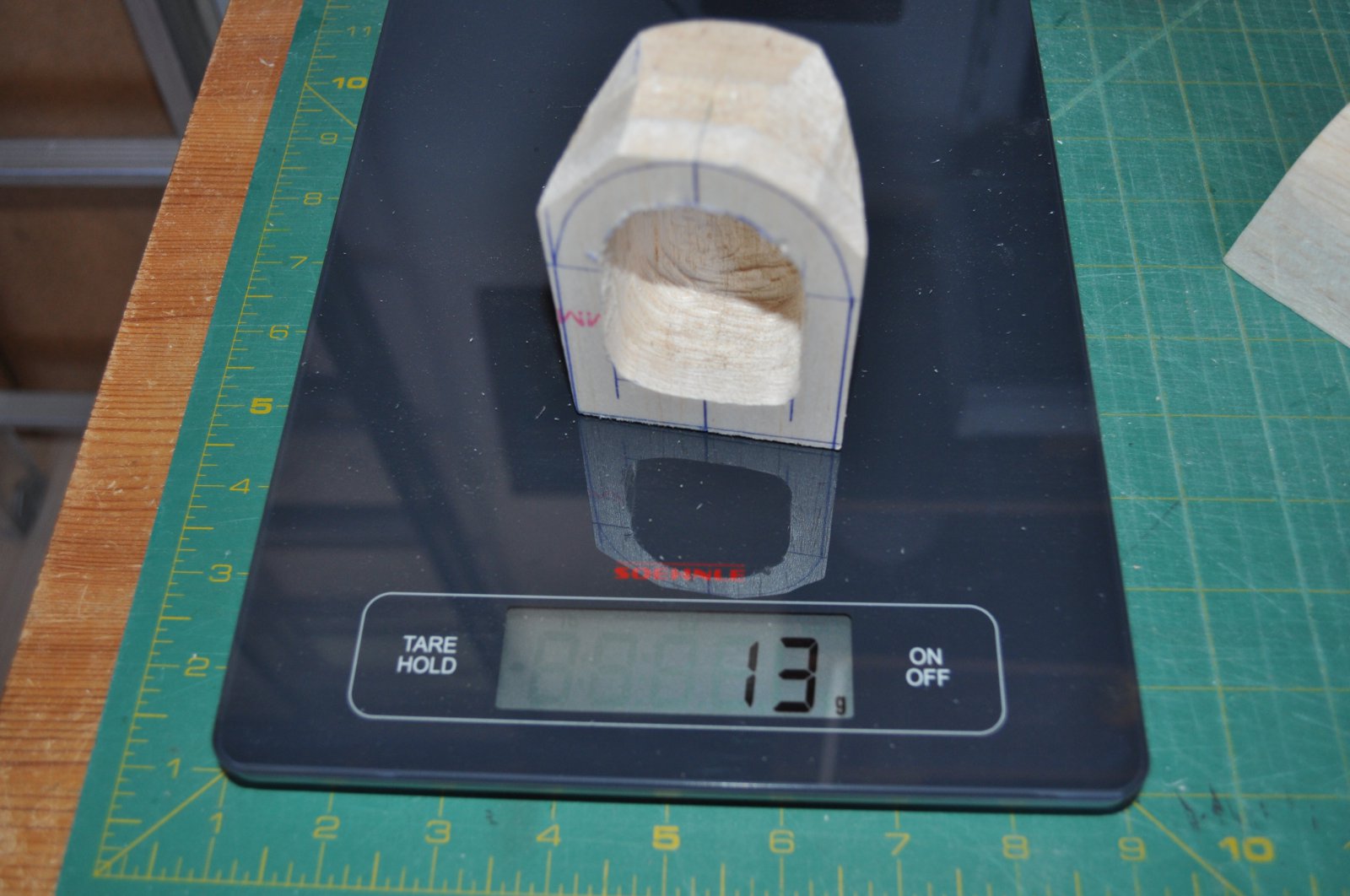

    Uitgehold om wat grammen te besparen (9 gram is ook niet de wereld :confused:) wat een moeite


    En zelfs net ff teveel uitgehold :hammer:moet weer een stukje ingelijmd worden

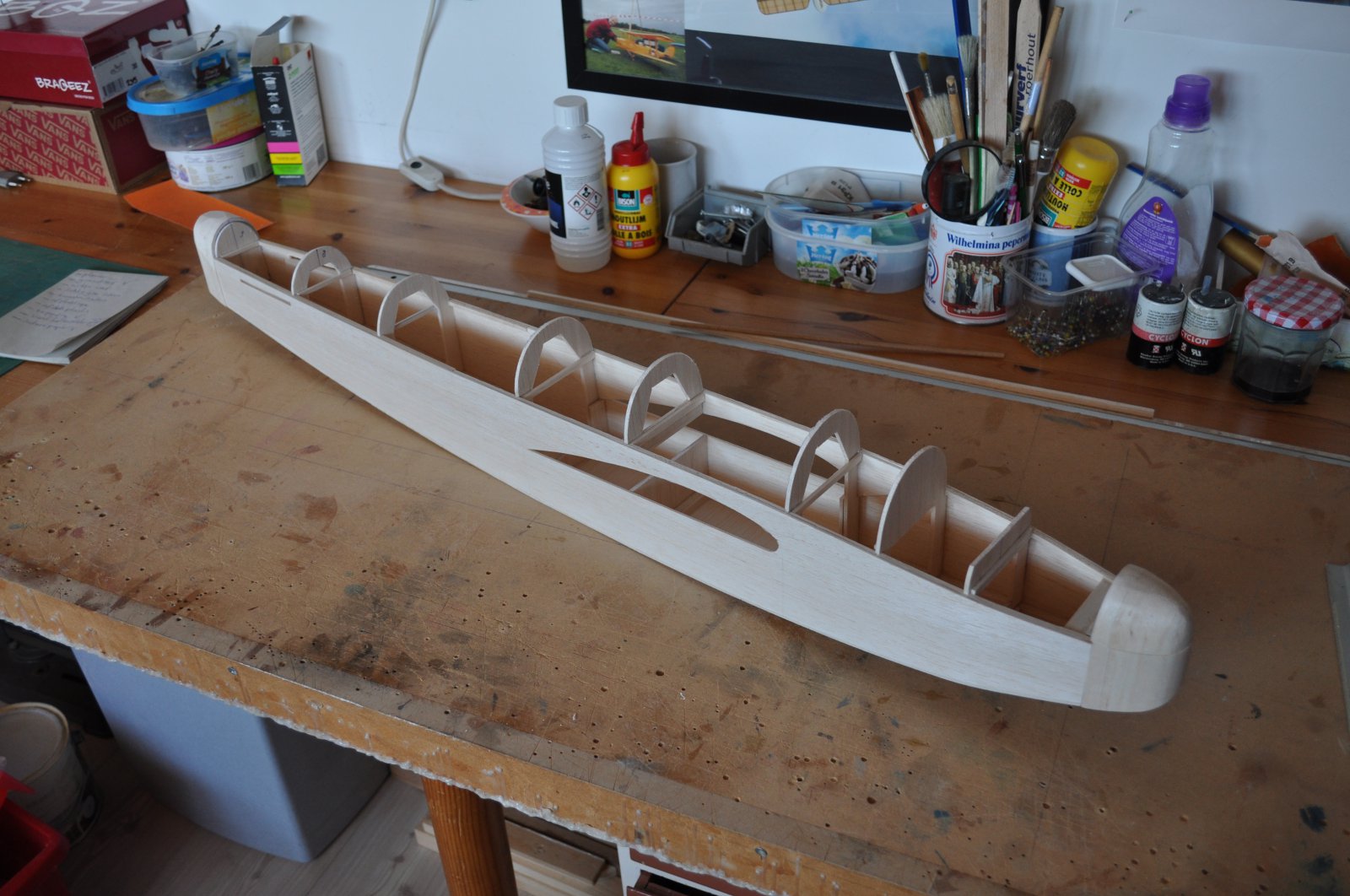

    Blokjes op de romp gelijmd en later nog in definitieve vorm schuren
    De tekeningen gaan uit van een vroege versie Wellington, zonder de geschutskoepels
    Er is in Engeland nog een setje vacuum kapjes te verkrijgen maar ik kies voor in vorm geschuurde balsa blokken welke later geschilderd worden


    Tijd voor de inbouw van de servo's en hun aansturing voordat de latten erop gelijmd kunnen worden

    Groeten Ralf

    Peter Houweling vindt dit leuk.
  14. Fuel Monkey

    Fuel Monkey

    Lid geworden:
    6 jun 2010
    Berichten:
    991
    Locatie:
    Hoofddorp
    Weet je wel zeker dat geen TGV aan het bouwen ben?
    Je gaat weer met een sneltrein vaart:banana:
    Mooi man

    Grt John

  15. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.044
    Locatie:
    Haarlem
    :rofl: Hij lijkt er inderdaad wel op

  16. strutter

    strutter Vriend van modelbouwforum.nl

    Lid geworden:
    17 sep 2006
    Berichten:
    4.044
    Locatie:
    Haarlem

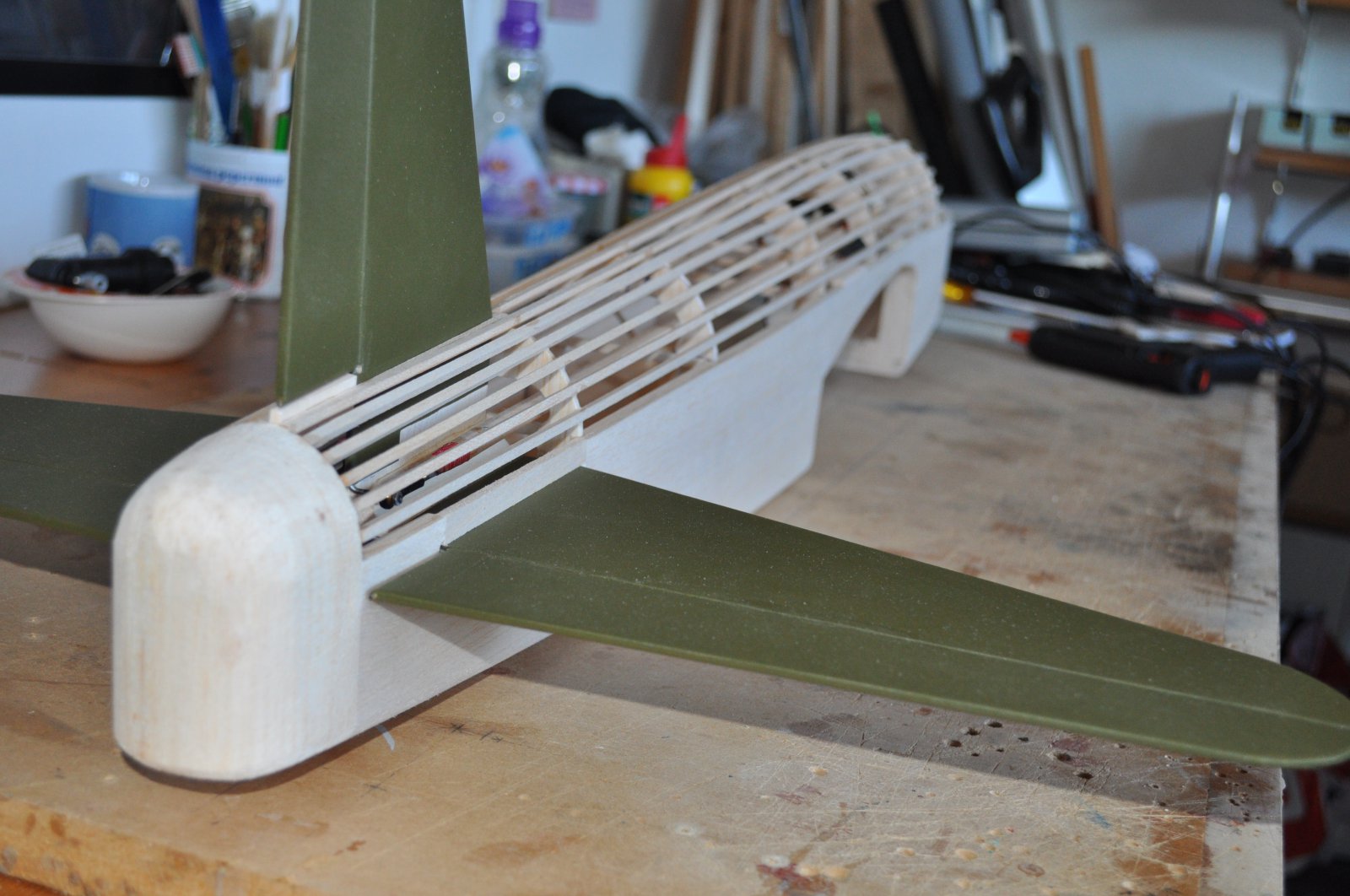

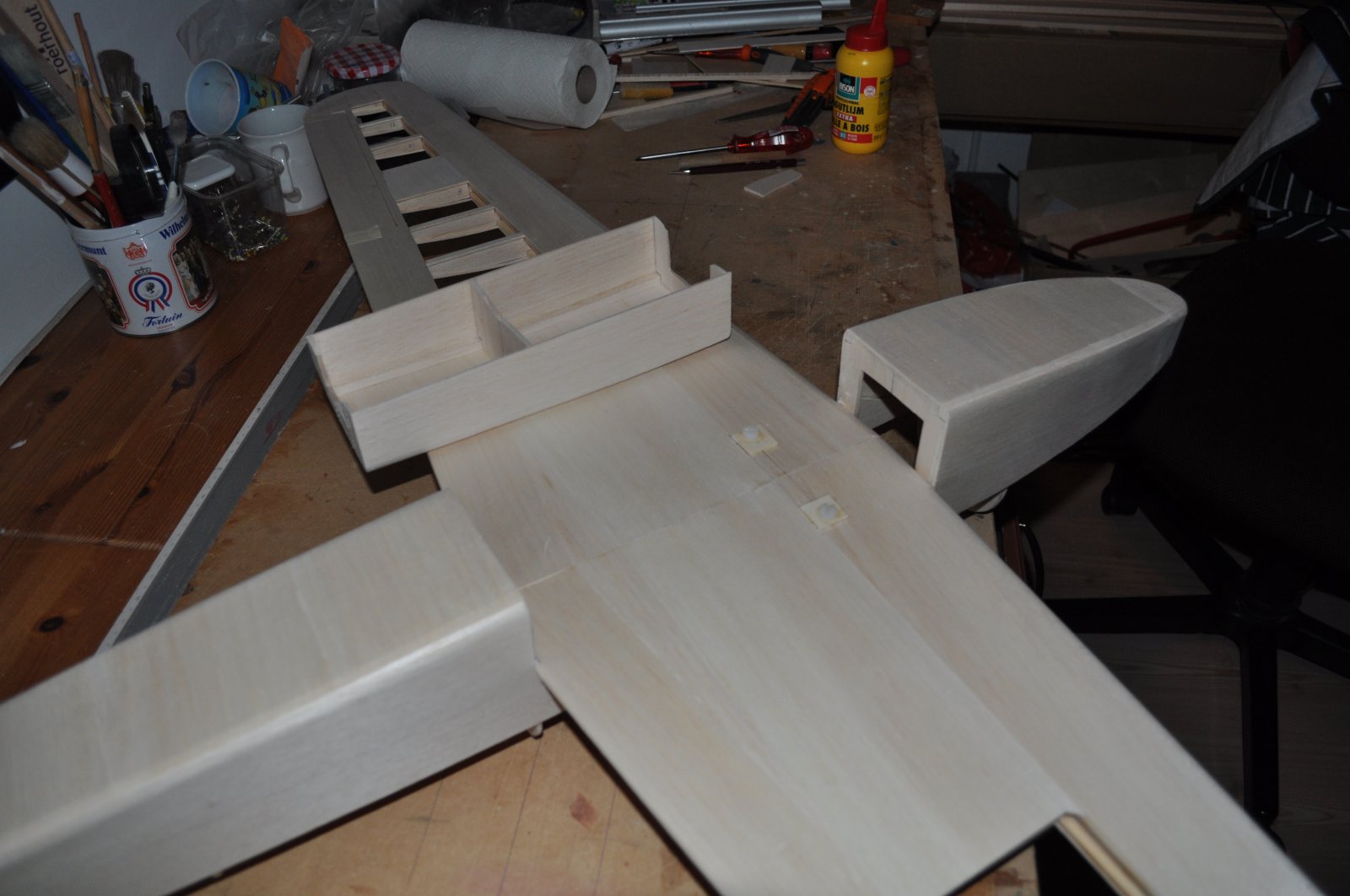

    Onderzijde van de romp uitgezaagd om de vleugel te bevestigen
    Kapje komt later los met magneetjes op zijn plek

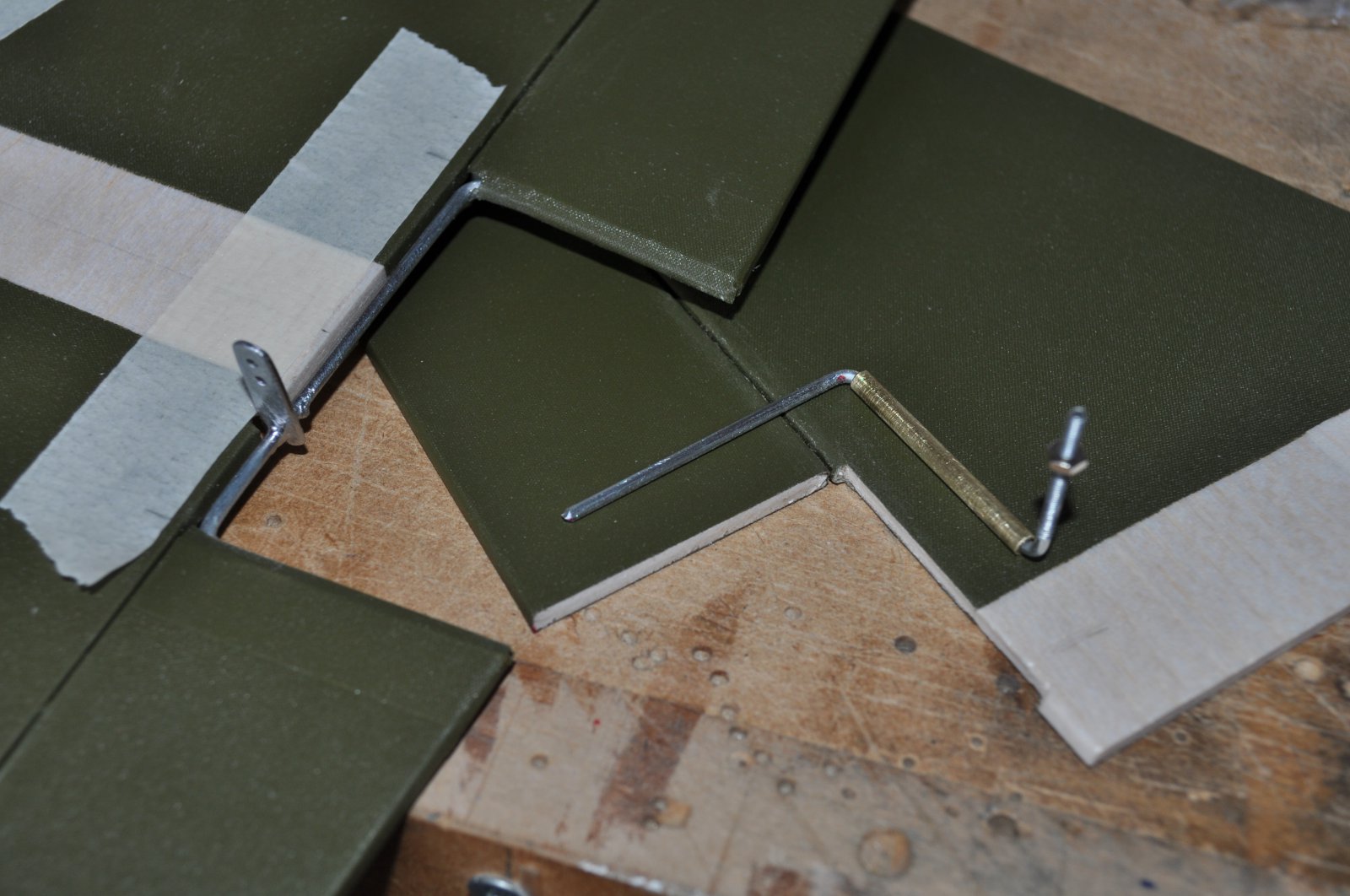

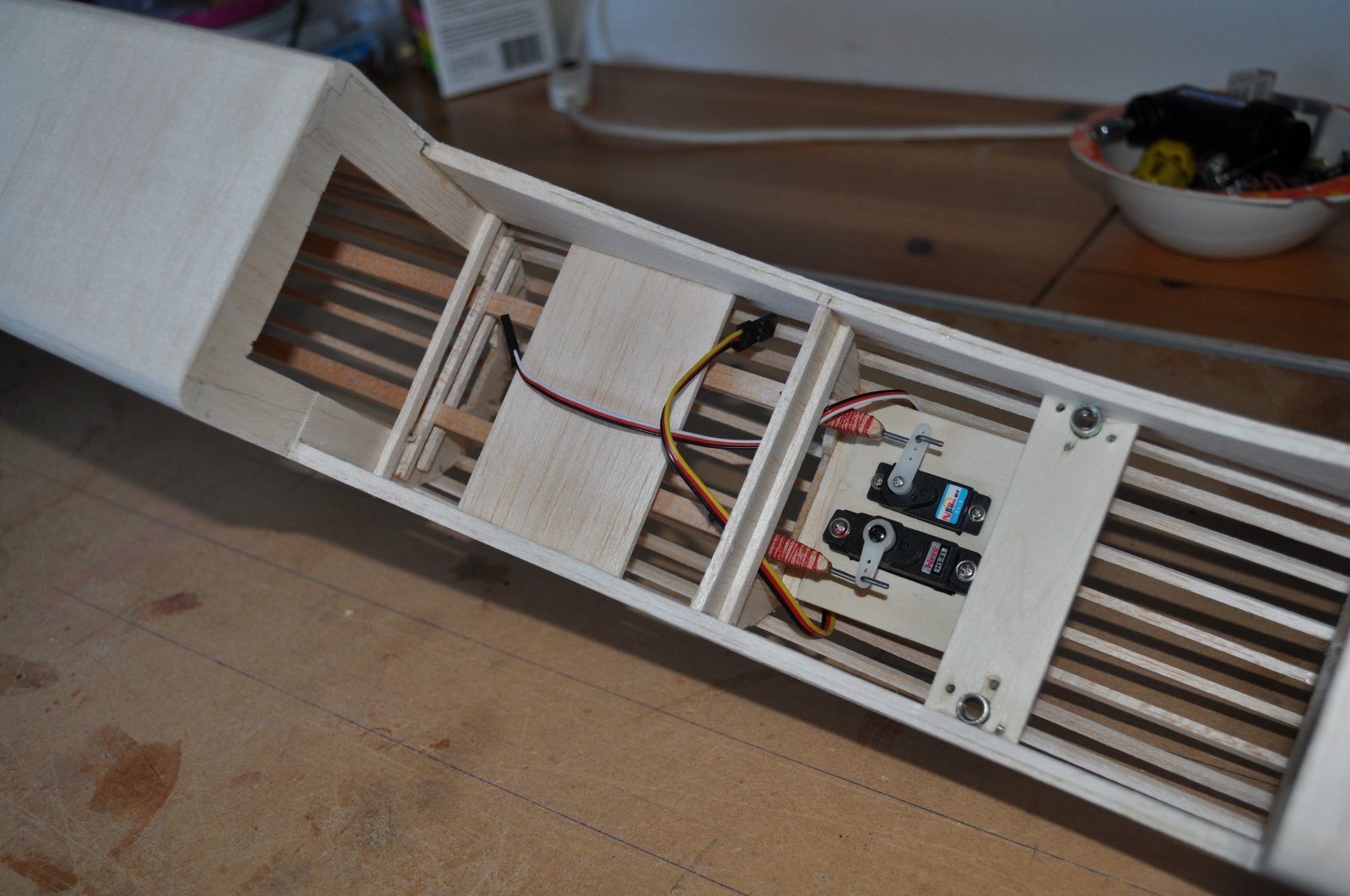

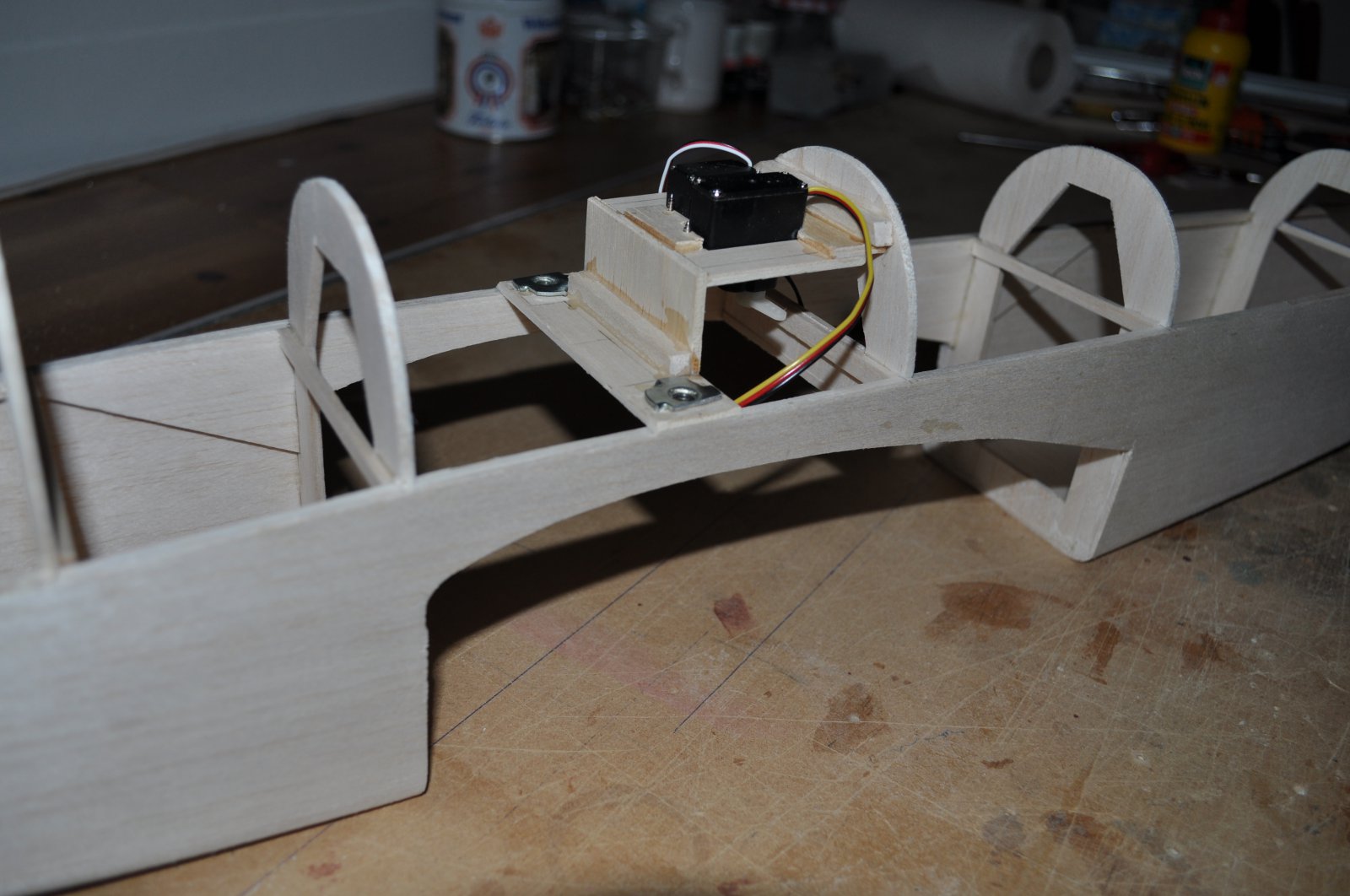

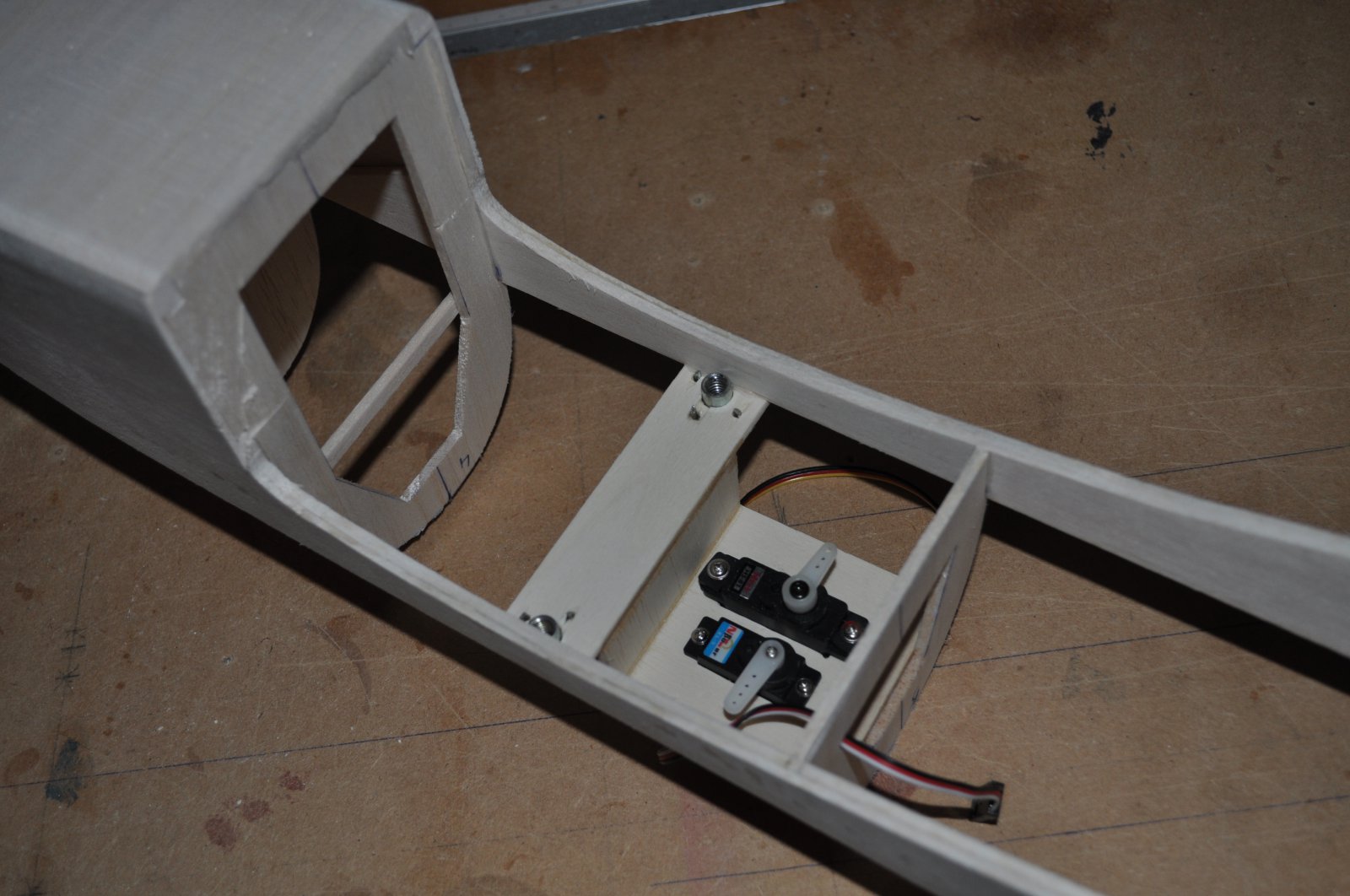

    Hoogte er richtingsroer servo op hun plek

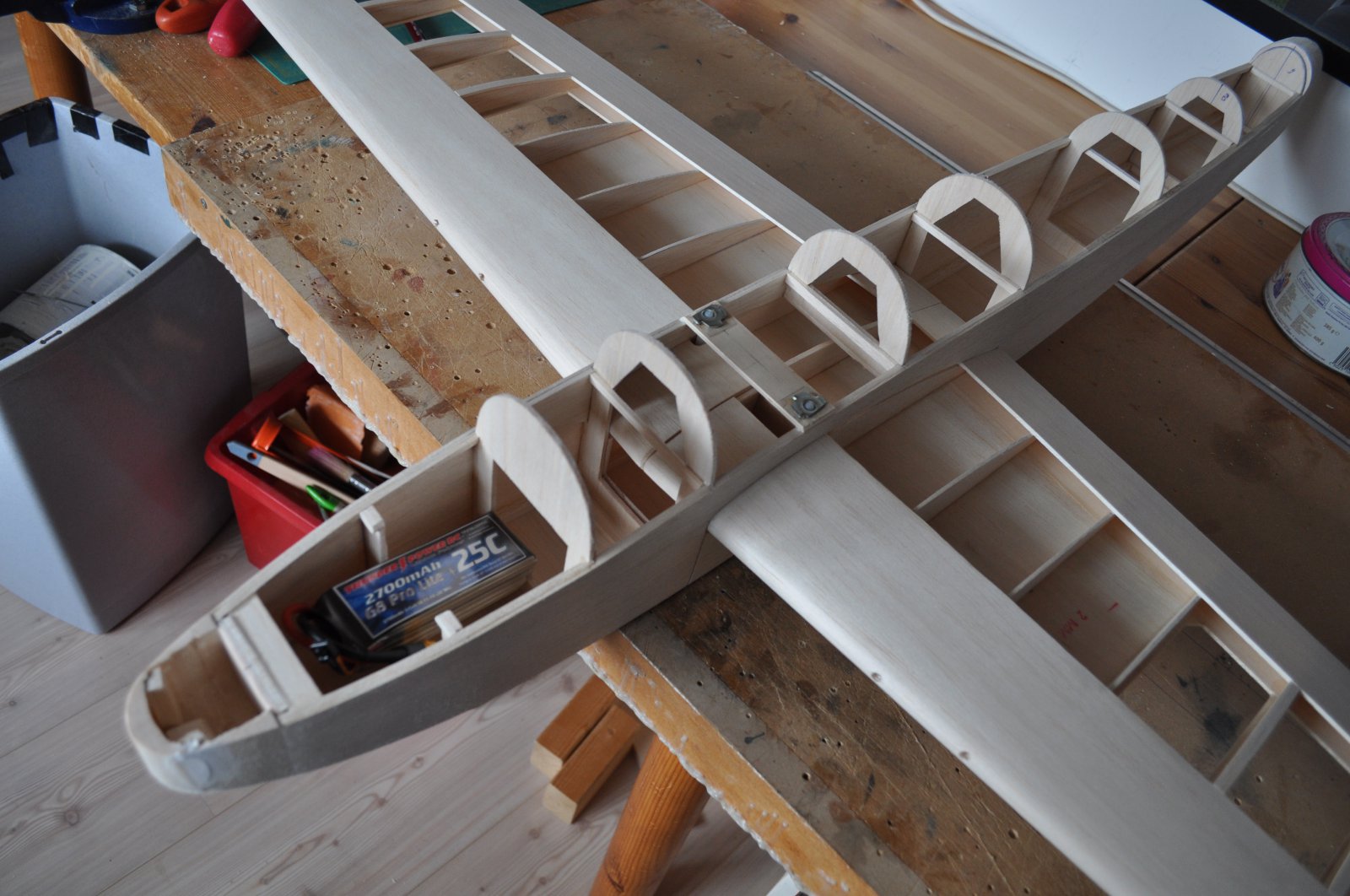

    Ruimte voor de accu
    2 stuks M6 nylon boutjes om de vleugel op zijn plek te houden, blokjes op de vleugel om hem recht te houden

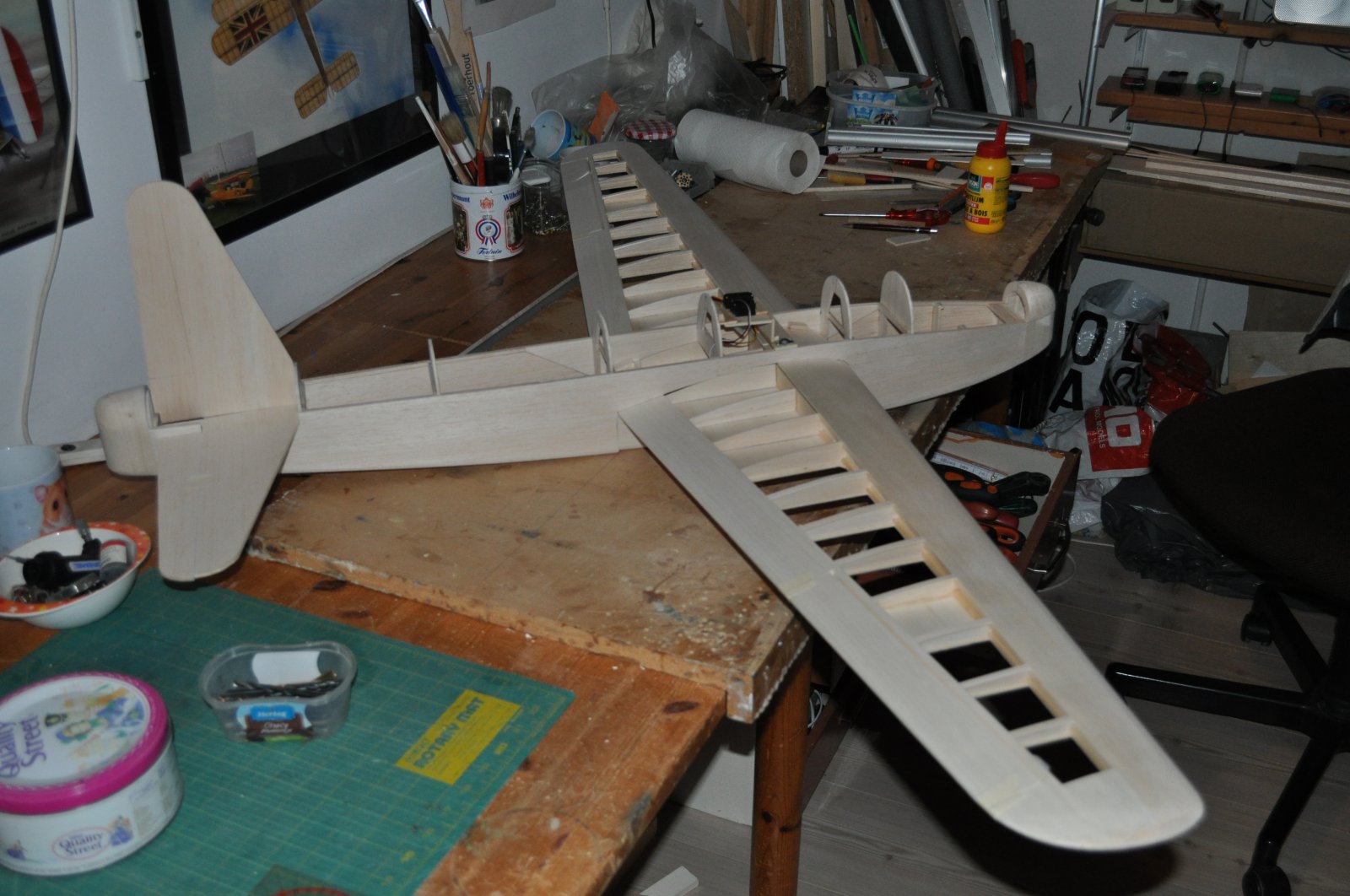

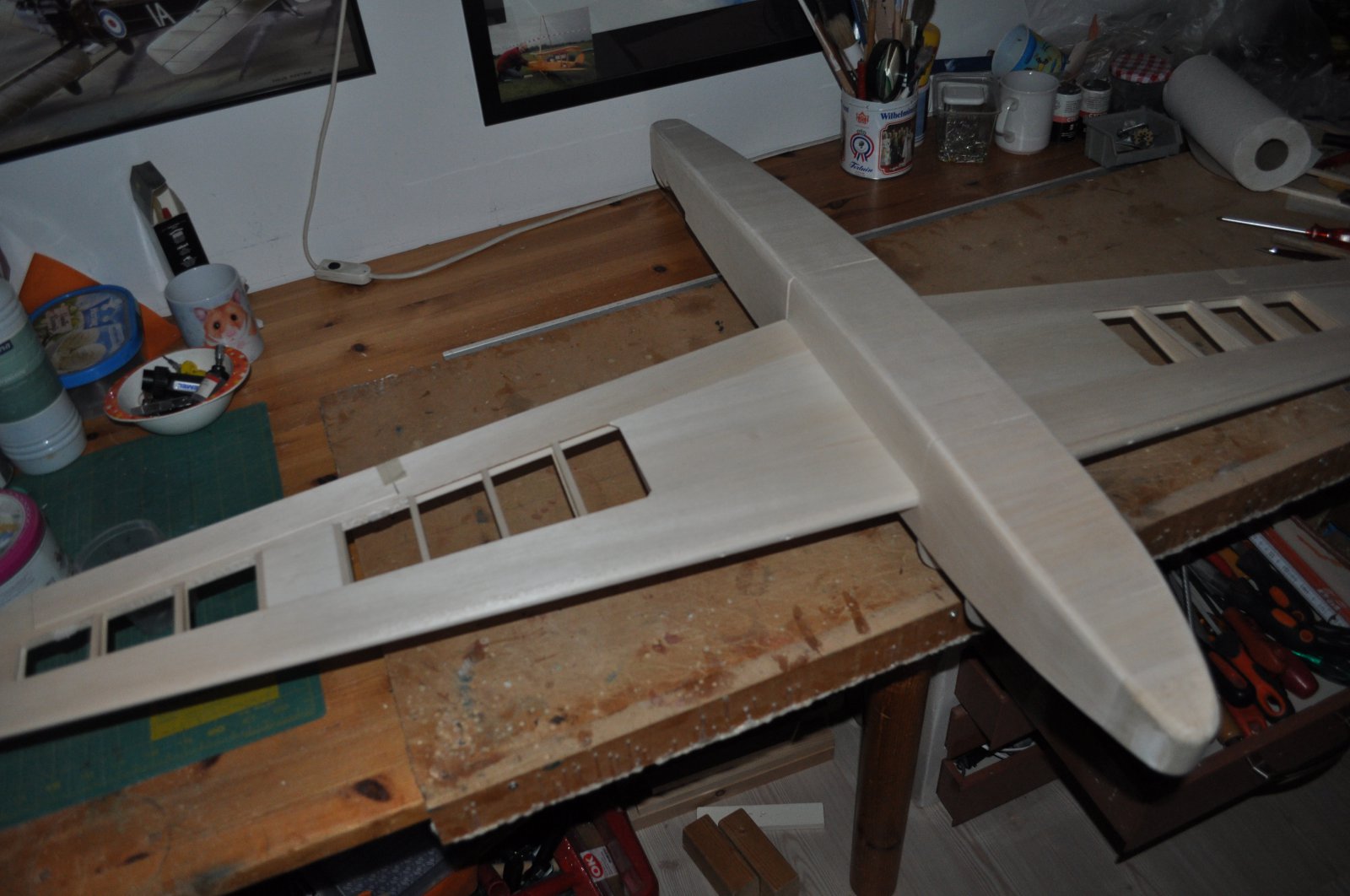

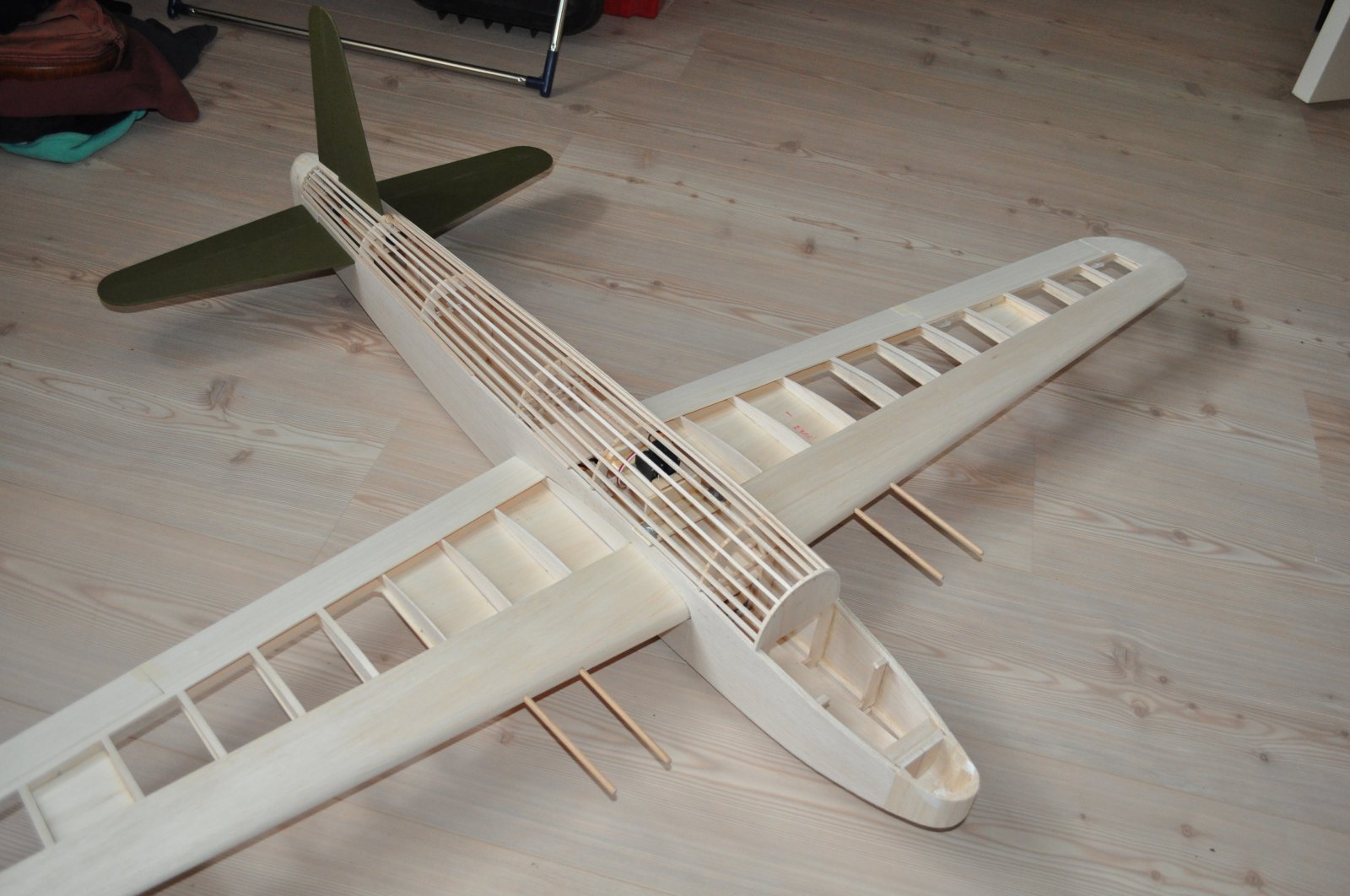

    en weer even los in elkaar steken voor de foto


    Zit nog te dubben over het soort bekleding wat ik ga gebruiken, vind Solar,- en Oratex heerlijk om mee te werken maar tissue met spanlak lijkt me hier ook weer eens leuk.
    De Wellington wordt met de Vallejo watergedragen verf met de airbrush gespoten.

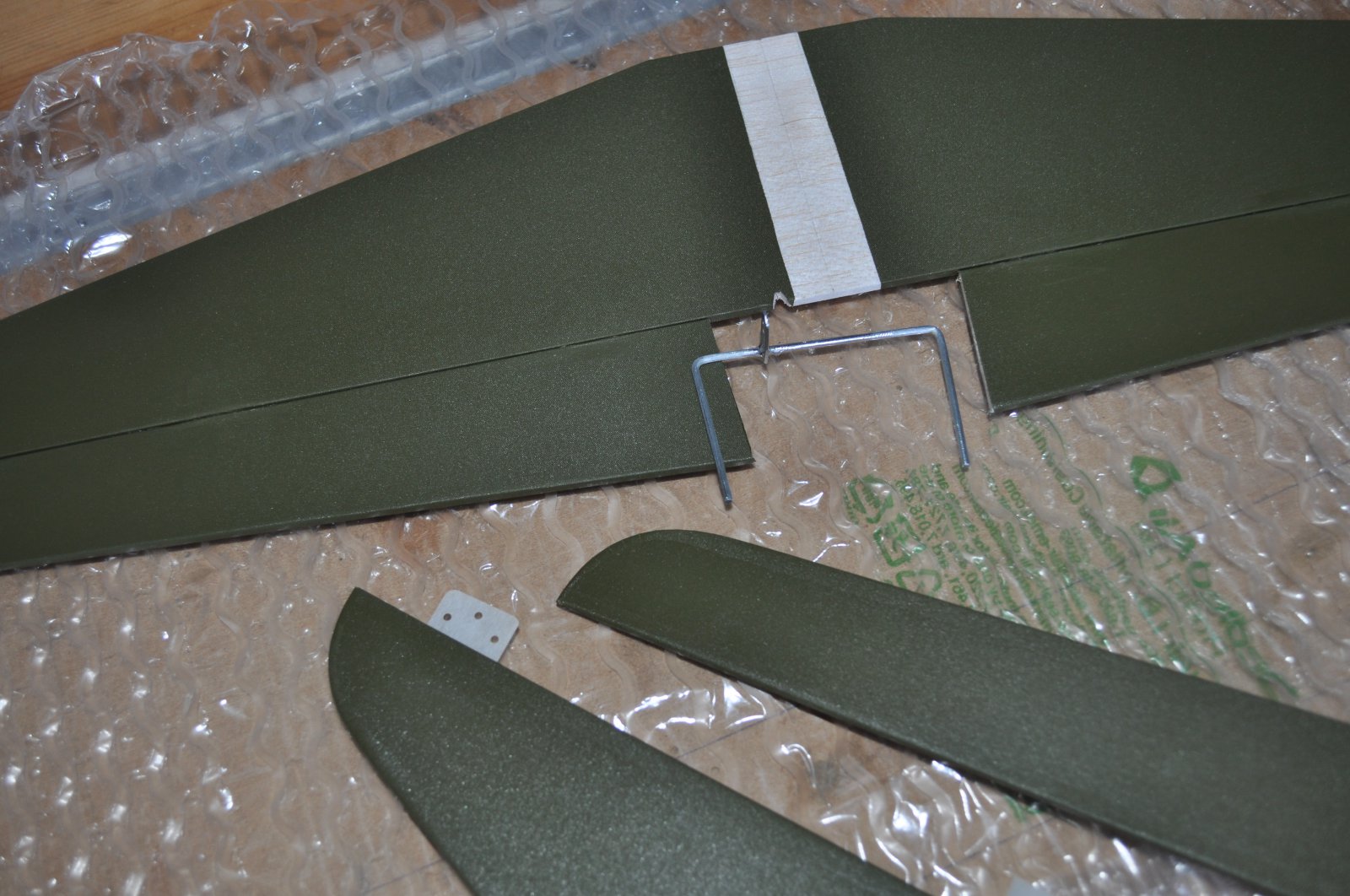

    Het hoogteroer is maar 3mm balsa, bekleden met tissue en spanlak lijkt me niet verkeerd.
    Moet je het balsa eerst nog met porienvuller instrijken of kan je het tissue gelijk met spanlak opzetten?

    Denk dat ik met het totaalgewicht op 1100 gram kan uitkomen :)

    Groeten, Ralf

    Bart83, De Mol en E.hof vinden dit leuk.
  17. Bart83

    Bart83 verslagschrijvers

    Lid geworden:
    1 okt 2007
    Berichten:
    2.602
    Locatie:
    Oostvoorne
    Gaat lekker vlot! mooi om te zien dat echte handwerk . . .

    Mvg,

    Bart

    strutter vindt dit leuk.
  18. De Mol

    De Mol The First Aviators

    Lid geworden:
    12 jan 2014
    Berichten:
    56
    Locatie:
    oss
    Hoi Ralf
    Ik heb de laatste modellen met oracover bekleed,
    Werk erg fijn maar is wel besmettelijk.Overigens wel netjes gebouwd.
    jan

    strutter vindt dit leuk.
  19. Peter Houweling

    Peter Houweling

    Lid geworden:
    21 sep 2014
    Berichten:
    711
    Locatie:
    Haarlem
    Ziet er weer goed uit. Mooi man! :thumbsup:
