    Update 1
    Na bijna 5 jaar werken aan de Victory was ik echt aan wat anders toe. Nog een paar dingetjes aan de Victory toevoegen ga ik echt nog wel doen, maar ik ben even klaar met oorlogschepen.
    Vanaf nu ga ik me vooral toeleggen op oud hollandse handelsschepen. Een vikingschip of een knarr (± 10e eeuw) is de voorloper van de kogge (14e eeuw).
    Dit vikingschip is een drakenschip. Dus min of of meer ook een oorlogschip. Maar géén kanons.
    Ik kon er vorig jaar toevallig goedkoop aan komen.
    Het is een eenvoudig te bouwen model, en ik zal er zeker geen 5 jaar over doen.

    De doos:

    [​IMG]

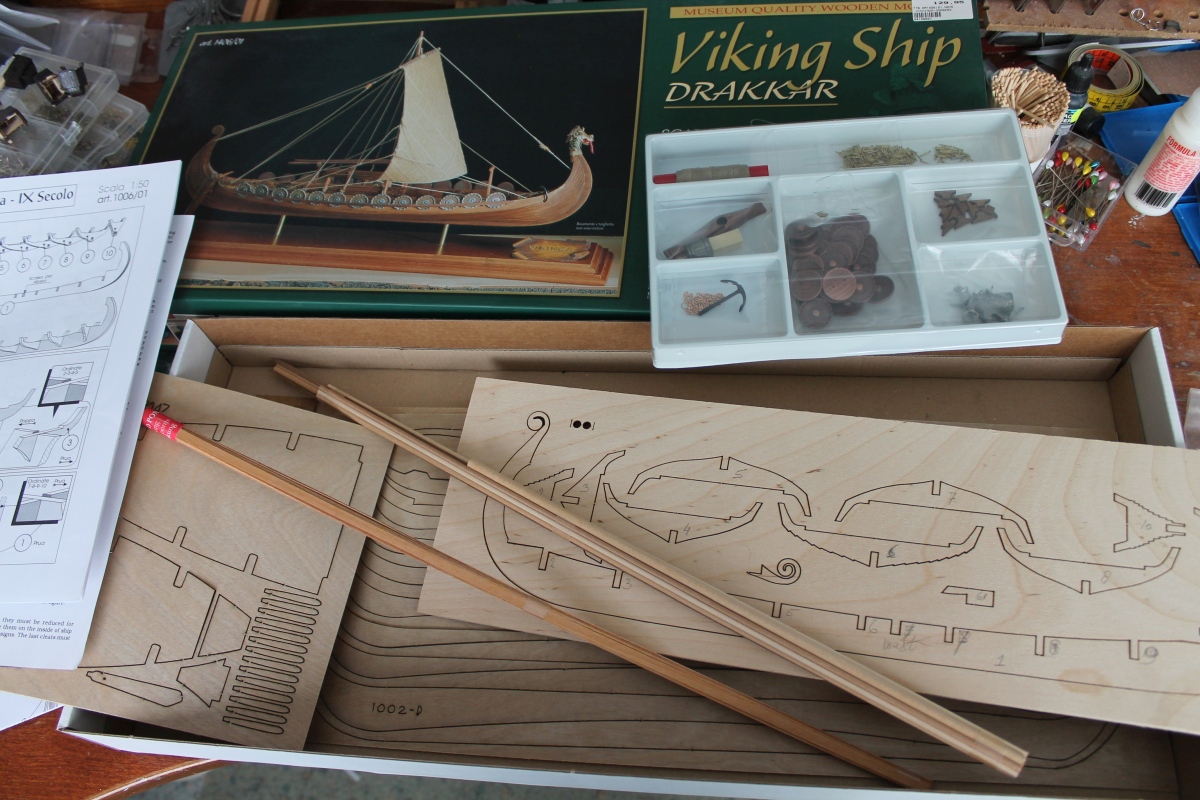

    Foto: De doos en inhoud.

    Wat me meteen opvalt is dat alles mooi gelaserd is en alle onderdelen kant en klaar in de doos zitten, dit in tegenstelling tot scratchbouw. Dus even een makkie.
    Uiteraard begin je met de kiel en de spanten even op elkaar te passen. Dus meteen al een probleem.
    De kiel is krom en gedraaid en de spanten zitten heel ruim op de kiel.

    [​IMG]
    Foto: De voor en achter steven staan niet in één vlak.

    [​IMG]
    Foto: De spanten staan zo los op de kiel dat de bovenkant ervan niet in een horizontaal vlak liggen en ze zeker niet haaks op de kiel staan.

    Eerst wil ik de spanten haaks op de kiel en de bovenkant in één vlak hebben. Ik heb aan de hand van het later te bevestigen dek een stuk 4mm triplex in de vorm van het dek gezaagd, en dat op de kiel geklemd met de spanten ertussen. Met de beroemde Lego blokjes in de hoeken zijn de spanten zo haaks en in één vlak vastgezet.

    [​IMG]
    Foto: Spanten met een dummy dek horizontaal vastgeklemd. De 4e van rechts (de middelste) en de beide uiterste spanten hebben inkepingen waar de huidgangen tegen aan moeten vallen.

    Nu de stevens nog parallel zetten.

    [​IMG]

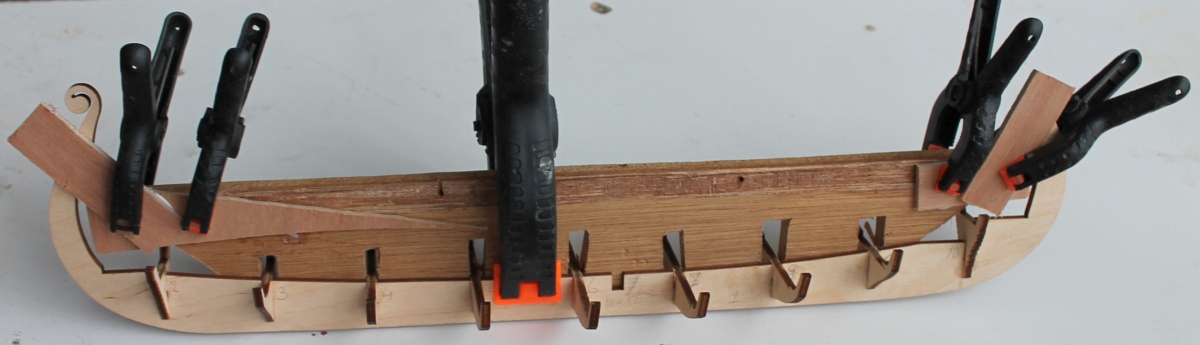

    Foto: Stevens ook in een klemgezet.

    Ik heb een stevige lat gepakt en daar gleuven in gezaagd zodat hij daarmee over de spanten schuift.
    De kiel is daarmee recht en de stevens staan ook in hetzelfde vlak geklemd. Het idee is dat als straks de huidplanken aan de stevens zijn gelijmd zij de stevens in die stand houden.

    [​IMG]

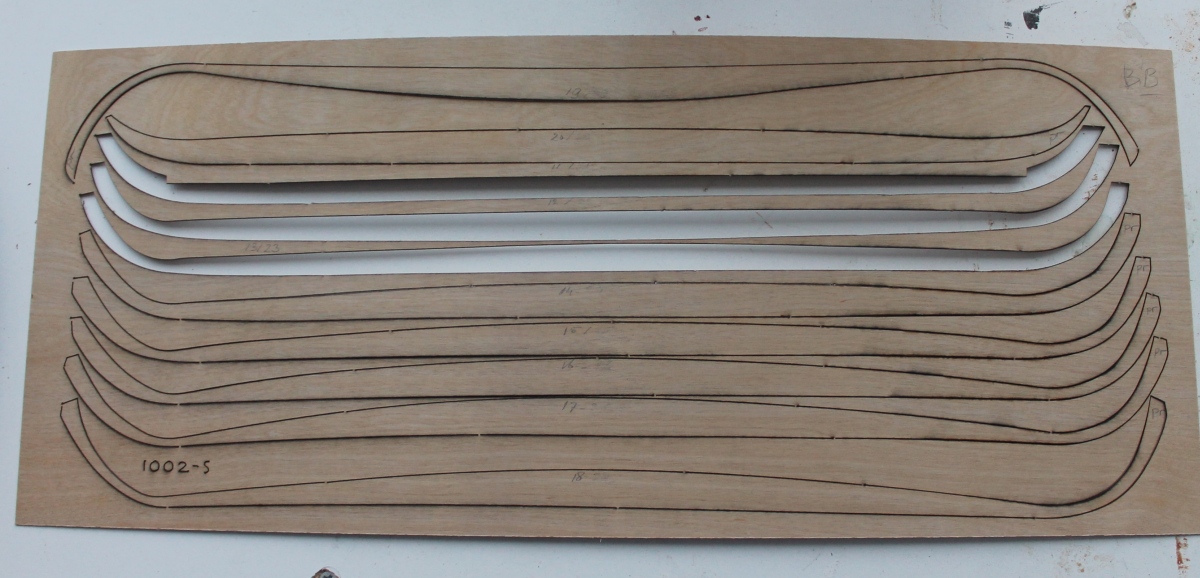

    Foto: Plaat met huidgangen.

    De huidgangen zitten in twee triplex platen van 0,6 mm dik. Voor en achtersteven iets verschillend van vorm. Ze moeten als één geheel worden vastgezet. Ik begin met het bepalen van de plaats van de huidgang op de middelste spant. Dan moeten de beide uiteinden met de stevens samenvallen. Dan vanuit het midden naar beide uiteinden, na voorzien van lijm, vastzetten met spijkertjes.
    Na drie gangen ziet het er dan zo uit:

    [​IMG]
    Foto: Drie huidgangen bevestigd.

    Nog 2x 7 gangen te gaan.

    Wordt vervolgd.

    Laatst bewerkt: 27 mei 2019
    JanZMC, TIMBERWOLF, pietsan en 1 andere persoon vinden dit leuk.
  2. SjorsZ

    SjorsZ

    Lid geworden:
    28 jan 2015
    Berichten:
    125
    Ik denk dat ik vooraan zit !

    janzwart vindt dit leuk.
  3. *Hans*

    *Hans* Vriend van modelbouwforum.nl

    Lid geworden:
    30 okt 2012
    Berichten:
    4.030
    Locatie:
    Dordrecht
    Leuk schip! En het origineel in het museum is waarschijnlijk ook krom, omdat ze museumkwaliteit op de doos schrijven...:p

    Welk merk is dit?

    janzwart vindt dit leuk.
  4. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    1.082
    Locatie:
    Hillegom
    Het is een Amati doos. schaal 1:50. Lengte model is 44 cm

  5. CXello

    CXello

    Lid geworden:
    4 okt 2018
    Berichten:
    54
    Locatie:
    Purmerend
    Ga je zeker volgen Jan! Schuif ook even aan.
    Veel succes!
    Chris

    janzwart vindt dit leuk.
  6. Jaques

    Jaques

    Lid geworden:
    31 mei 2016
    Berichten:
    850
    Locatie:
    Tilburg
    Allemaal wat inschikken jongens, ik wil er ook ff bij komen zitten om dit te volgen.
    Zal best wel weer een mooi schuitje gaan worden.
    Succes Jan:thumbsup:

    janzwart vindt dit leuk.
  7. groenenberg

    groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    1.564
    Locatie:
    Oud Beijerland
    Leuk Jan... even wat anders voor je maar interessant dit te volgen.

    janzwart vindt dit leuk.
  8. Marc w

    Marc w

    Lid geworden:
    10 feb 2013
    Berichten:
    1.500
    Locatie:
    Turnhout belgie
    dit is nog eens wat anders dan al dat grote geweld.
    succes Jan, ik volg alvast

    janzwart vindt dit leuk.
  9. Hansa

    Hansa Vriend van modelbouwforum.nl

    Lid geworden:
    21 dec 2013
    Berichten:
    253
    Ga je zeker ook volgen Jan, suc6 :)

    janzwart vindt dit leuk.
  10. JanZMC

    JanZMC

    Lid geworden:
    6 jan 2007
    Berichten:
    1.630
    Locatie:
    Roosendaal
    Gaat weer een mooi model worden Jan

    wat afleiding voor een eenvoudig model kan zeker geen kwaad, heb zelf meestal ook meerdere projecten gelijktijdig

    janzwart vindt dit leuk.
  11. Hoosterw

    Hoosterw Vriend van modelbouwforum.nl

    Lid geworden:
    22 jun 2011
    Berichten:
    945
    Locatie:
    Nuenen
    We gaan je volgen Jan, lijkt me ook leuk zoiets eens tussendoor te doen.

    (ja ja we zijn weer terug uit de zon.)

    janzwart vindt dit leuk.
  12. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    2.662
    Locatie:
    Leeuwarden
    Als er nog een plekje vrij is, dan schuif ik ook even aan.
    Dir soort scheepjes zijn altijd leuk om te zien.:):)

    janzwart vindt dit leuk.
  13. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    1.082
    Locatie:
    Hillegom
    Update 2
    Het overnaads beplanken (clinker built) is heel iets anders dan aansluitend beplanken (carvel built).
    Bijkomend probleem is dat de hele gang in één keer er op moet. Ik vraag me af of vroeger (meer dan 1000 jaar geleden) bij de echte bouw dat ook al zo was. En dan vooral hoe ze de opgaande kromming aan de stevens voor elkaar kregen.
    In dit bouwpakket zijn de gangen gemaakt van heel flexibel 0,6 mm triplex en de steven krommingen zit er al in. Maar met 5 of meer cm dik eiken gaat dat iets minder makkelijk.
    In het midden zit de gang horizontaal en aan de stevens verticaal, dus een behoorlijke torsie.
    Het lijkt dus een makkie om de geheel reeds vormgegeven gangen er even tegen aan te plakken. Maar het valt toch wel even tegen om dat netjes te doen.
    Ik zal het uitleggen.
    Eerst even de tekeningen.

    [​IMG]
    Foto: De spanten. Spant 2, 6 en 10 hebben inkepingen waar de bovenkant van de gangen tegenaan moet vallen.

    Die inkepingen zitten op regelmatige afstanden. De bedoeling is dat het er dan als volgt uit gaat zien.

    [​IMG]
    Foto: Voorsteven gezien van opzij en van voren. Alle gangen hebben regelmatige afstanden.

    Dan nu mijn model:

    [​IMG]
    Foto: Model van opzij gezien. De gangen zijn niet even breed. Hoewel ik ze wel tegen de inkepingen heb bevestigd.

    Dat ziet u hier:

    [​IMG]

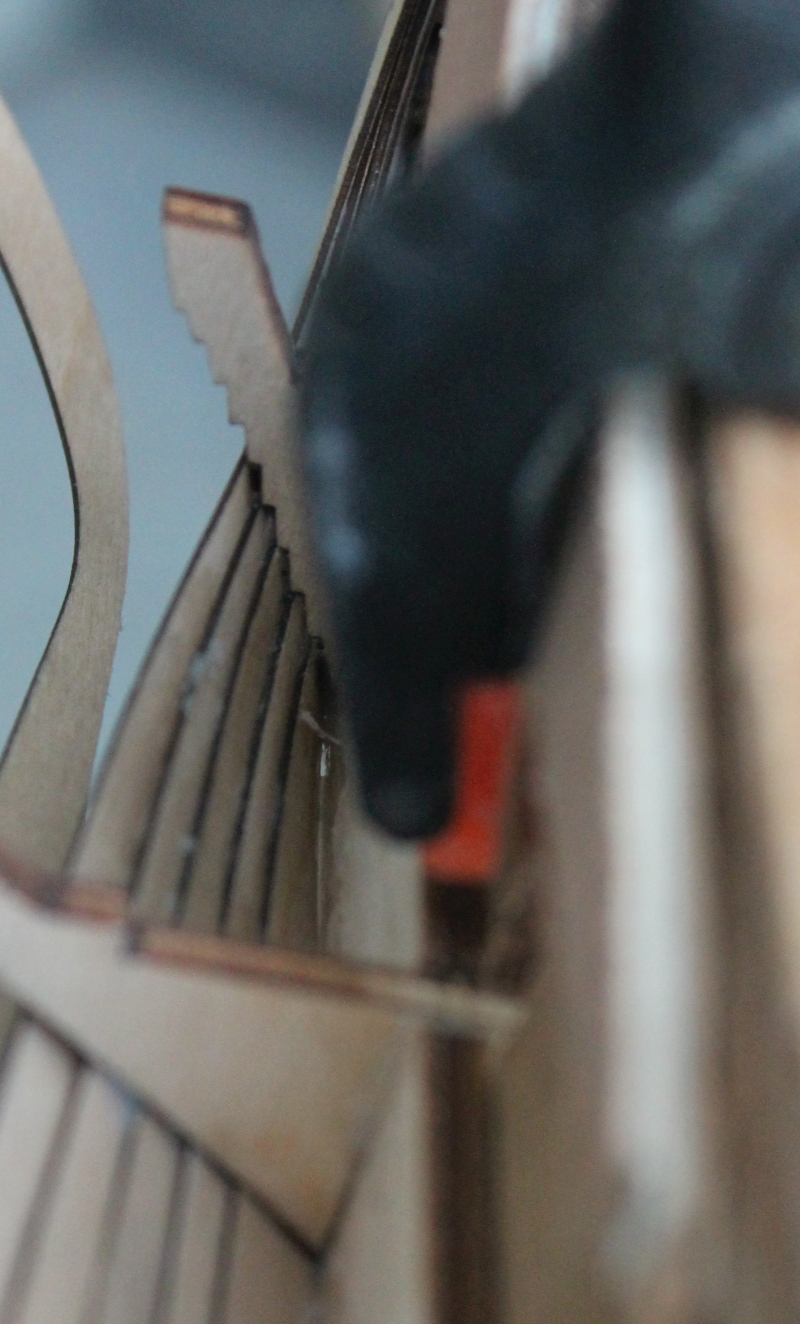

    Foto: Gangen liggen aan binnenkant tegen de inkepingen aan.

    Mijn enige verklaring kan zijn dat de gangen niet met de juiste maten zijn gelaserd uit de plaat.

    [​IMG]
    Foto: Gangen in de plaat met een rode streep ter hoogte van de gangen met inkepingen.

    Het lijkt alsof de 4e gang iets breder is dan de andere op die plek.
    Maar het kan ook zo zijn dat ik iets zoek om mijn eigen fouten te verdoezelen. Kortom, het is dus best lastig.
    Ook het midden van de gangen is niet aangegeven. Je moet dus de gang net zolang heen en weer schuiven tot de stevens goed aansluiten en die stand fixeren. Zit je hier 2 mm ernaast dan schuiven de stevens 2 mm opzij en dat is goed zichtbaar. Dus de juiste stand vinden van de gangen is best heel kritisch.
    Ik zou alles los kunnen weken en opnieuw doen, maar ik ben bang dat het niet veel beter zal worden dus dat doe ik maar niet.
    Dan nu verder.

    Ik ben nu aangekomen bij de gang ter hoogte van de kim. De beschrijving geeft aan om vanaf nu de gangen in de lengte richting in te snijden zodat de gang iets kan knikken. Hierdoor moet hij beter tegen de vorige gang aansluiten.

    [​IMG]

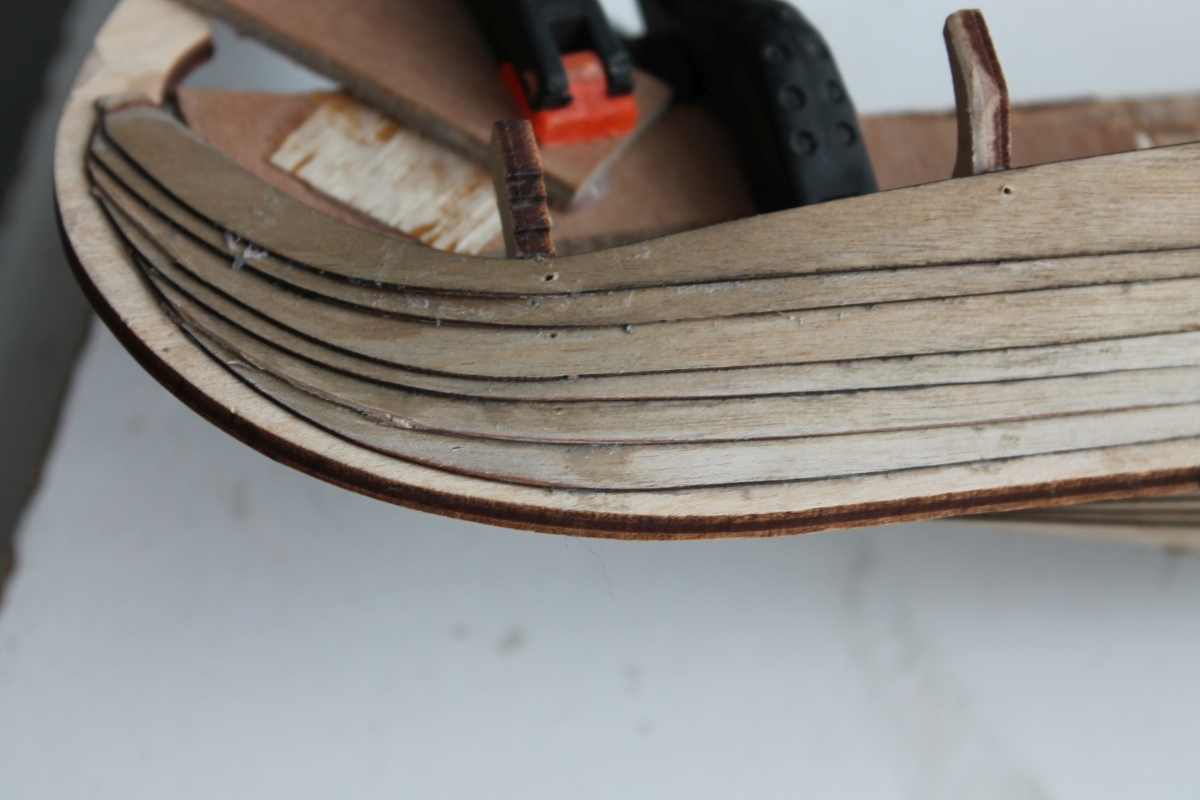

    Foto: De laatste gang is iets ingesneden waardoor de gang beter aansluit tegen de vorige. Ook de klemmen helpen hierbij.

    Wordt vervolgd.

    TIMBERWOLF, Jaques en SjorsZ vinden dit leuk.
  14. *Hans*

    *Hans* Vriend van modelbouwforum.nl

    Lid geworden:
    30 okt 2012
    Berichten:
    4.030
    Locatie:
    Dordrecht
    Jan,

    In werkelijkheid zullen de planken ook niet op exact gelijke afstand van elkaar bevestigd zijn, vanwege onder andere de dikte van het hout. En ik weet uit ervaring dat iets tekenen en het dan later exact laten passen ook niet het makkelijkst is.
    Maar wel een leuke uitdaging om te doen.

    Jaques en janzwart vinden dit leuk.
  15. Constant Willems

    Constant Willems

    Lid geworden:
    19 jun 2014
    Berichten:
    169
    Vermoedelijk is het probleem bij het aanbrengen van de gangen dat ze in het pakket in één stuk moeten worden aangebracht. In werkelijkheid was dat nooit het geval. Als ik een Vikingschip skratch zou bouwen dan zou ik de gangen in twee of meer stukken aanbrengen. Dan is het passen bij de boeg en de achtersteven ook niet zo'n karwei.
    Overigens is het Vikingschip niet de voorloper van de kogge. En een Knarr is een bepaald type Vikingschip, je had er meerdere.
    Constant

  16. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    1.082
    Locatie:
    Hillegom
    Constant, Ik denk dat je gelijk hebt. Het was niet zo'n duur pakket en vrij eenvoudig uitgevoerd. Maar om een vikingschip scratch te bouwen, zonder ervaring met overnaadse beplanking, vond ik iets te veel. Vandaag kreeg ik een pakket van een knarr binnen. Dat is ook een type vikingschip, maar de vrachtversie ervan. Dit lijkt me meer een voorloper van de kogge. In ieder geval in de tijd.

  17. pompebled

    pompebled Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    1 nov 2004
    Berichten:
    7.919
    Locatie:
    Sneek
    Van welke leverancier is die knarr, als ik vragen mag?

    Groeten, Jan.

  18. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    1.082
    Locatie:
    Hillegom
    pietsan vindt dit leuk.
  19. CXello

    CXello

    Lid geworden:
    4 okt 2018
    Berichten:
    54
    Locatie:
    Purmerend
    Hoi Jan,
    Er is een youtube film van op deel 1 bij ca. 15 minuten
    Op deel 2 gaat hij er mee verder
    Overnaads is heel anders qua berekening maar jou kennende komt dat best goed ;)
    Vikingen waren altijd al lastig :)
    Veel succes
    Chris

    SjorsZ vindt dit leuk.
  20. janzwart

    janzwart verslagschrijvers

    Lid geworden:
    23 okt 2011
    Berichten:
    1.082
    Locatie:
    Hillegom
    Zeker. Dit gaat me zeker lukken en beter dan in het filmpje. Ik zag dat hij de laatste gang voor stuurboord en bakboord verwisselt.
    Verder laat hij alle triplex zijkanten in beeld. Ik ben van plan die te bekleden met latjes.
    We zullen zien.
