Voortzetting bouw Smit Enterprice!

Discussie in 'Bouwverslagen - Schepen' gestart door Peter58, 7 nov 2019.

  1. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie

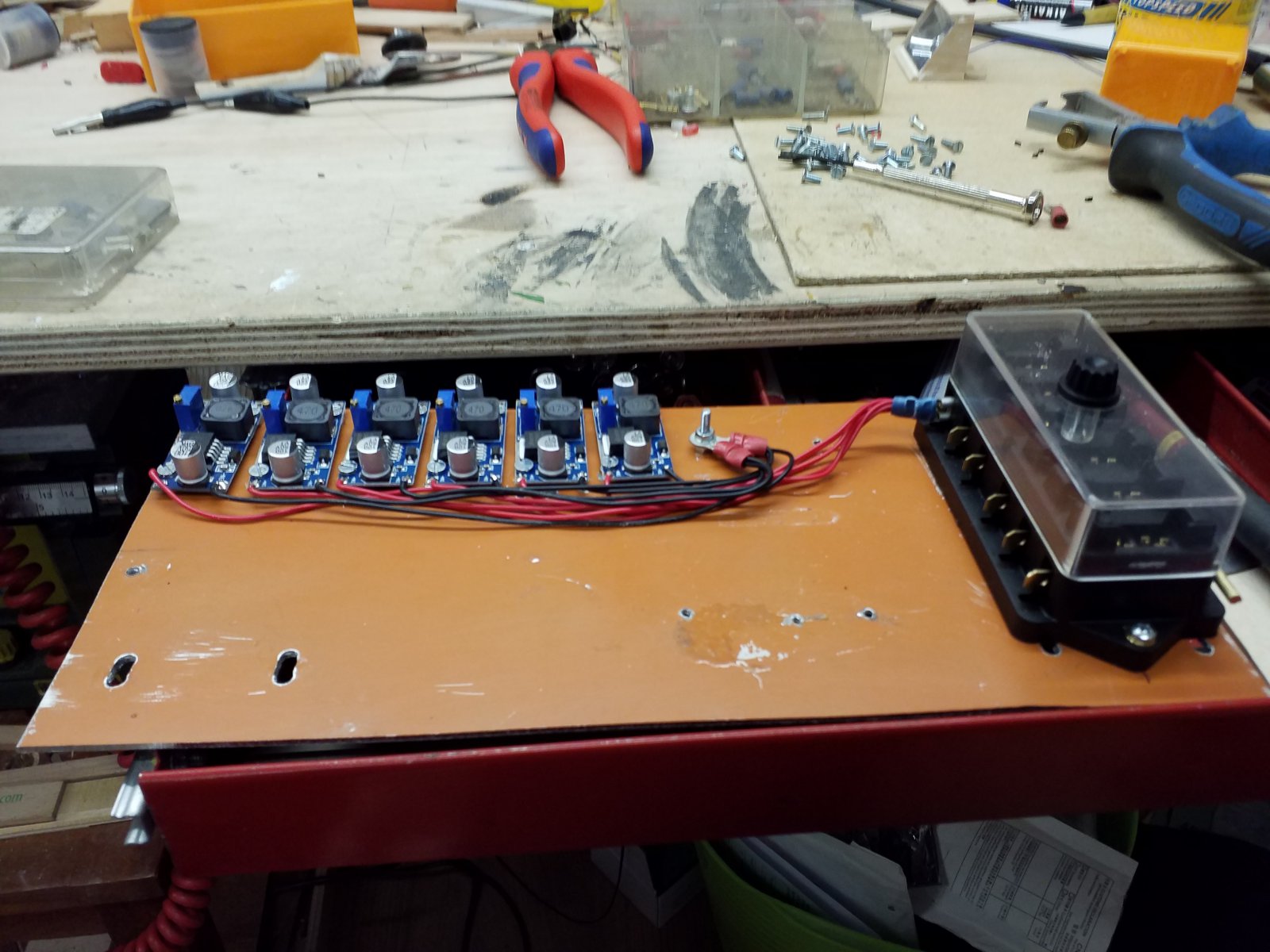

    Zo, alvast een opzet gemaakt voor het electra werk, 6 stepdownjes naast elkaar voor de mindere voltjes :)

    Grt peter

    H.B.Busking vindt dit leuk.
  2. H.B.Busking

    H.B.Busking Forum veteraan

    Lid geworden:
    17 aug 2004
    Berichten:
    8.980
    Locatie:
    Odoorn, Drenthe
    En jij komt niet uit een domme HK regelaar? Haha...
    Opzetje elektrawerk!? Is verdorie een geheel kerkorgel! :thumbsup::worship:

  3. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie
    Ja had er nl gestaan bij hk dan was dat geen probleem.
    En ja de boot heeft verschillende voltages dus bij alie stepdowns gekocht.
    En dingen bedraden heb ik vaker gedaan.
    Dat snap ik nog wel :)
    Grt peter.

    H.B.Busking vindt dit leuk.
  4. Stoompomp

    Stoompomp Vriend van modelbouwforum.nl

    Lid geworden:
    22 jul 2017
    Berichten:
    1.563
    Locatie:
    HELLEVOETSLUIS
    Heb jij 7 spanningsniveaus aan boord?
    6 stuks spanningsniveaus uit de regelaars en 1 stuk, de hoofdvoeding, accu.

  5. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie
    Ja, 1 volt, 1,5 volt 3,2 volt 6 volt 7,2 volt en 1 reserve en 12 volt.
    Grt peter

  6. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie

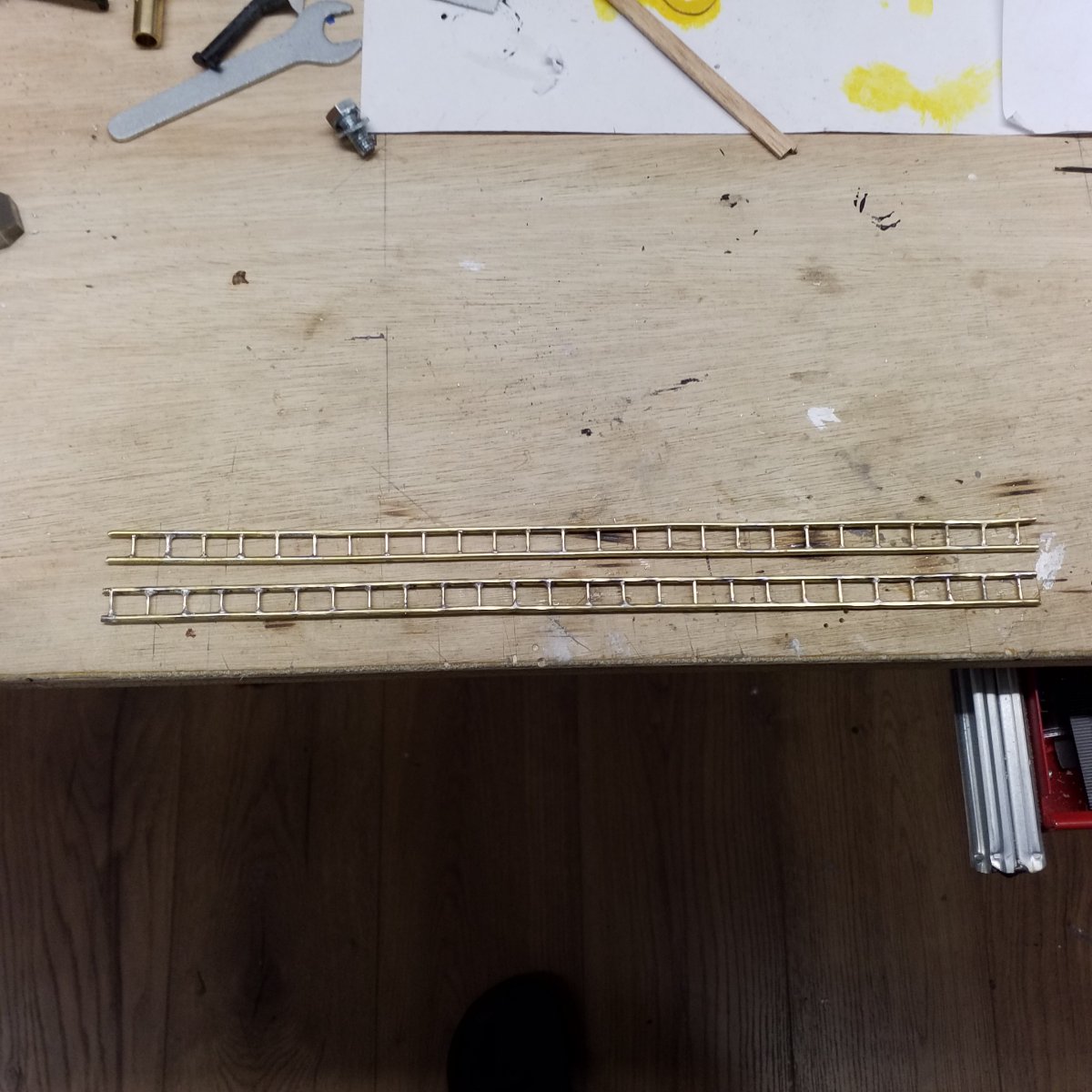

    Veel geschildert en toch nog wat geknutseld. Ladders maken, dat valt nog niet mee.

    Moet ze nog ff richten hier en daar.

    Grt peter.

    H.B.Busking vindt dit leuk.
  7. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie

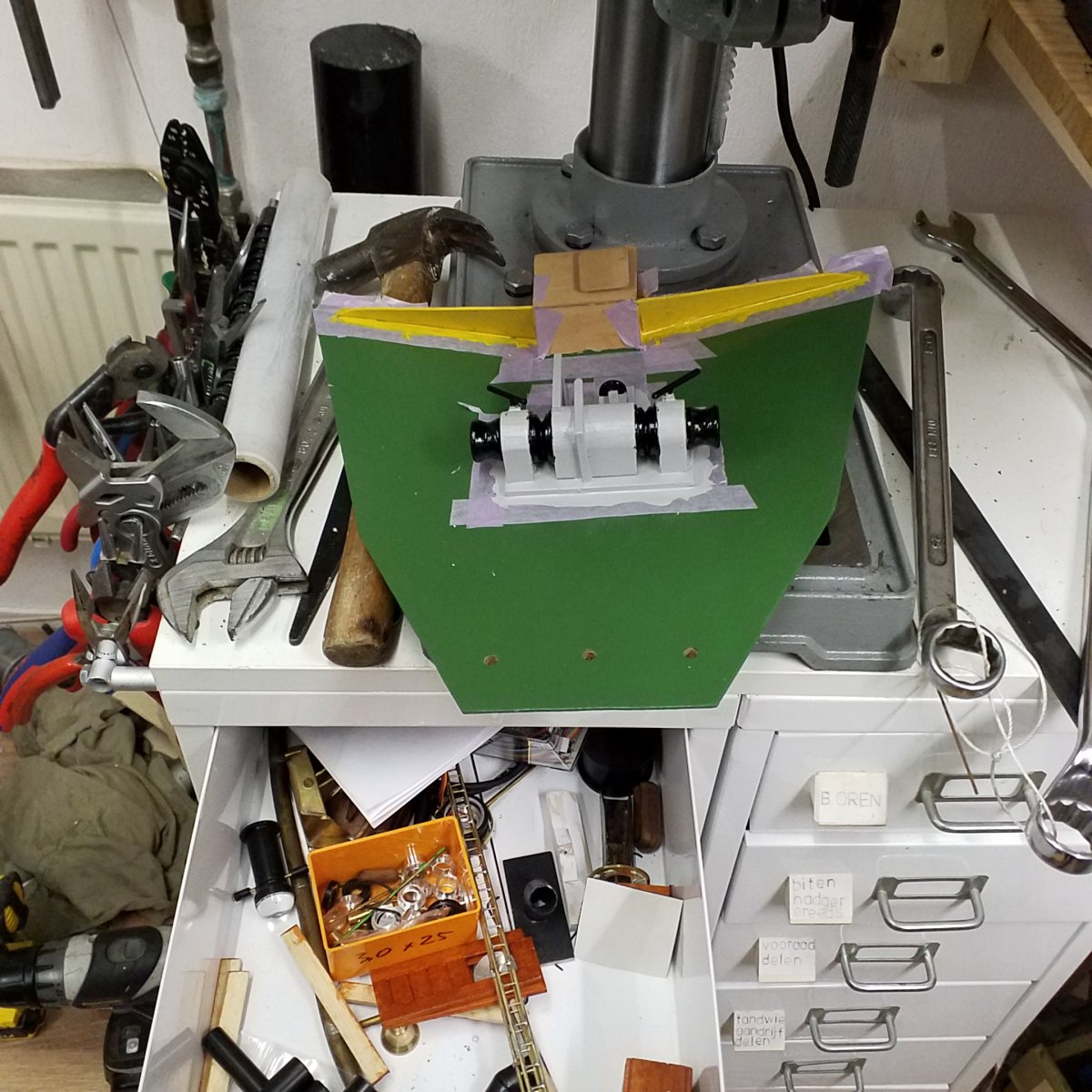

    Vandaag nix gebouwd, maar hele dag aan het schilderen geweest. Freselijk werk maar het hoort er bij o_O

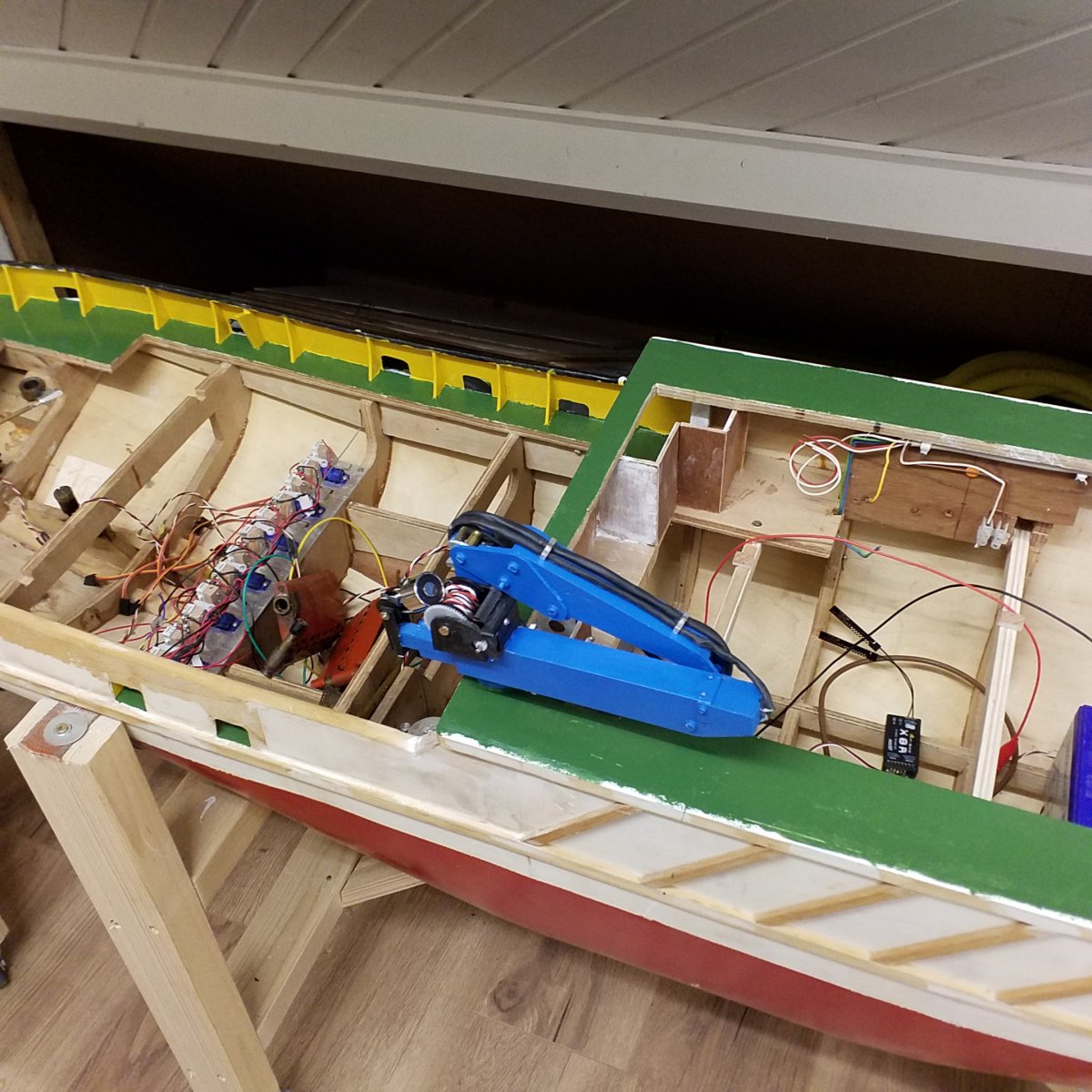

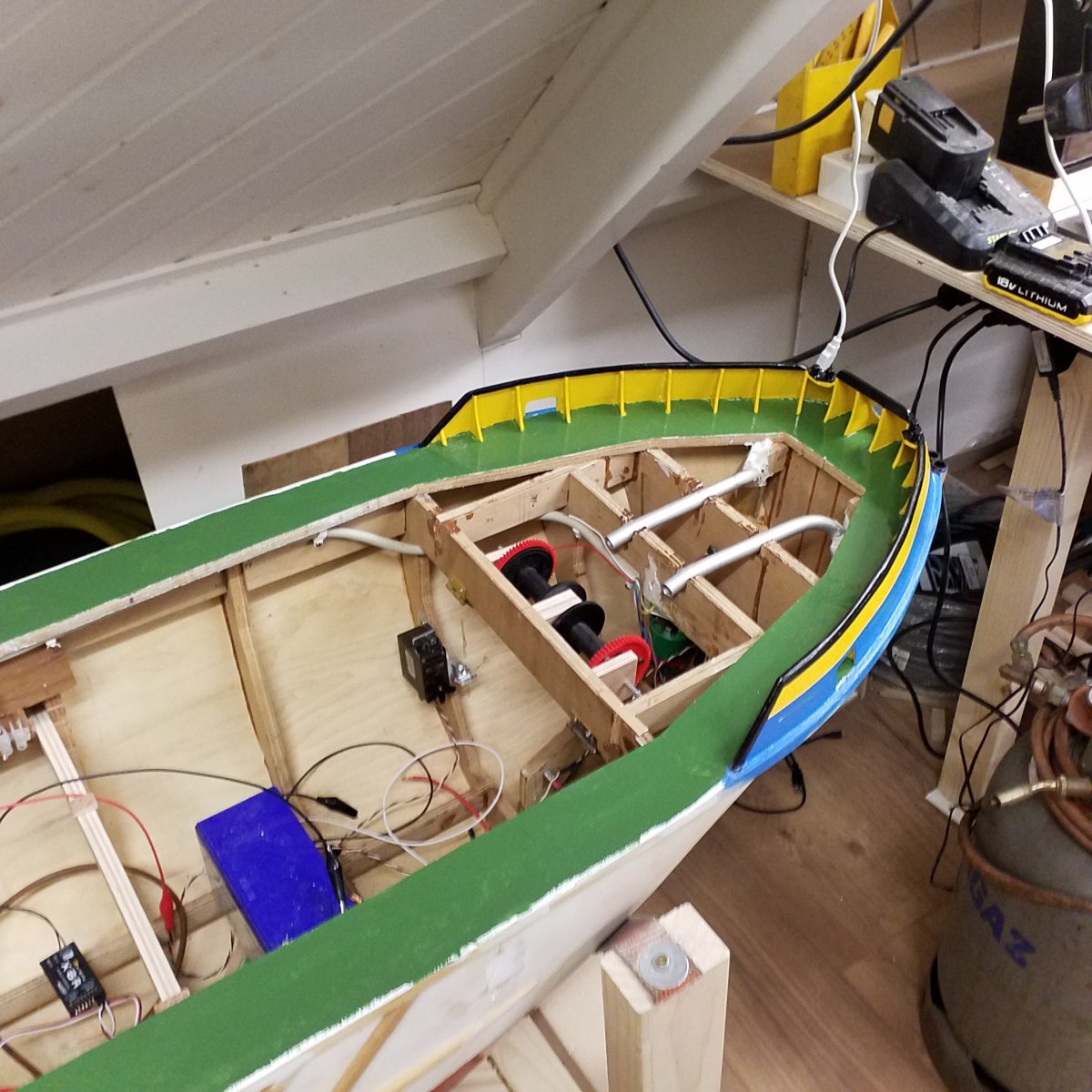

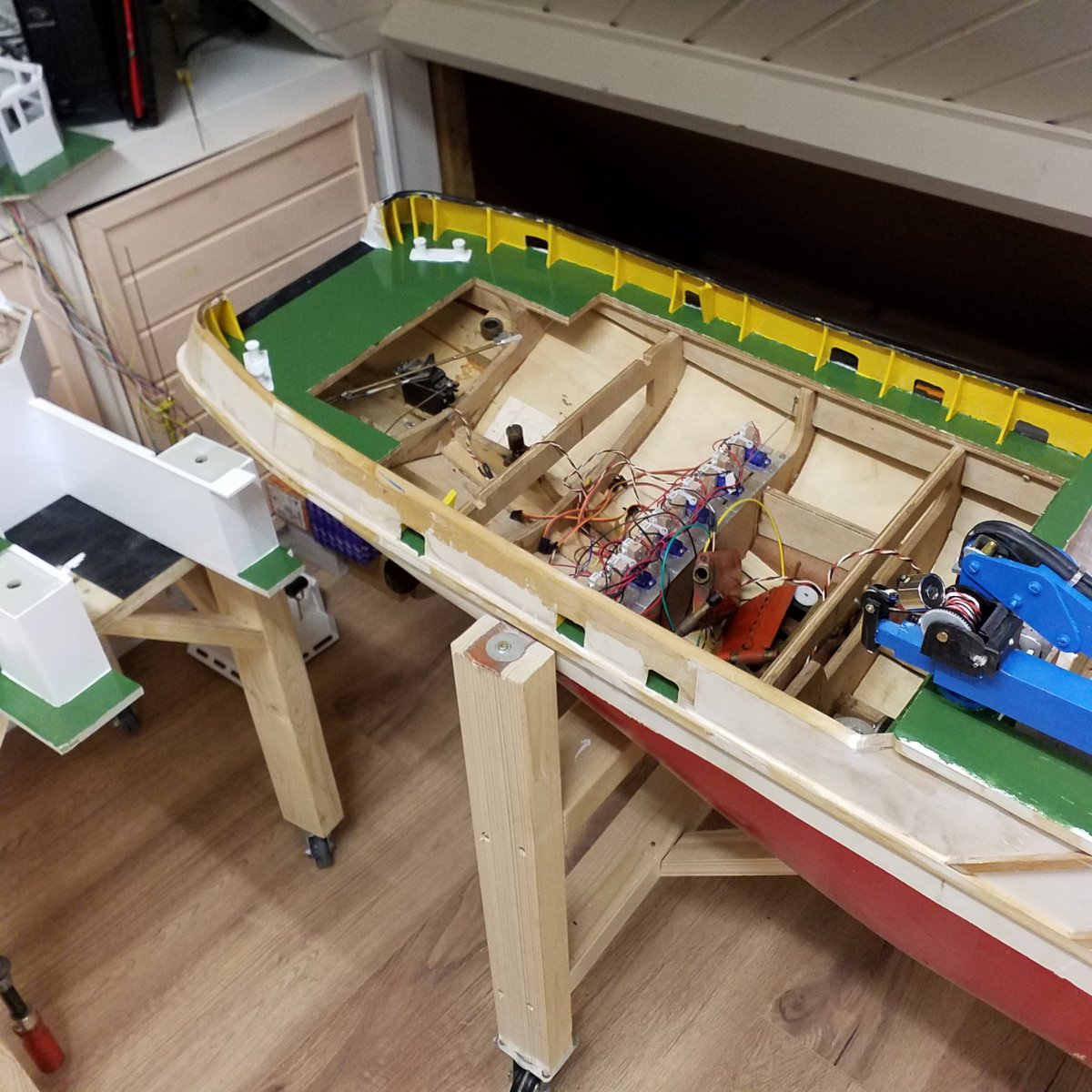

    20200308_194307.jpg 20200308_194312.jpg 20200308_194326.jpg 20200308_194315.jpg 20200308_194318.jpg
    Grt peter

    Stoompomp, Bert V en H.B.Busking vinden dit leuk.
  8. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie
    Vandaag het voordek af kunnen maken, gaat lekker zo.

    Grt peter.

    kaapstander, H.B.Busking en k-k vinden dit leuk.
  9. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie

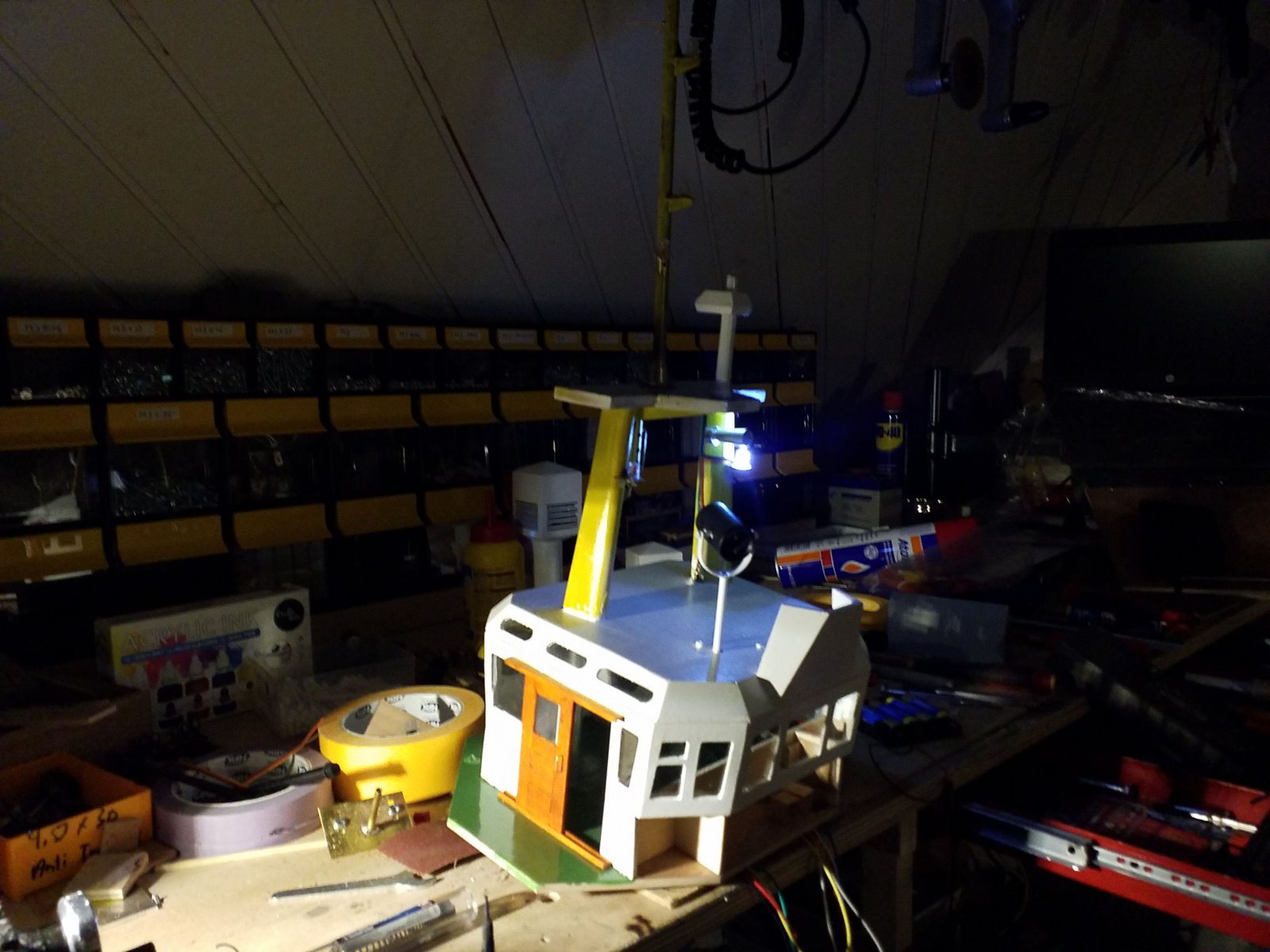

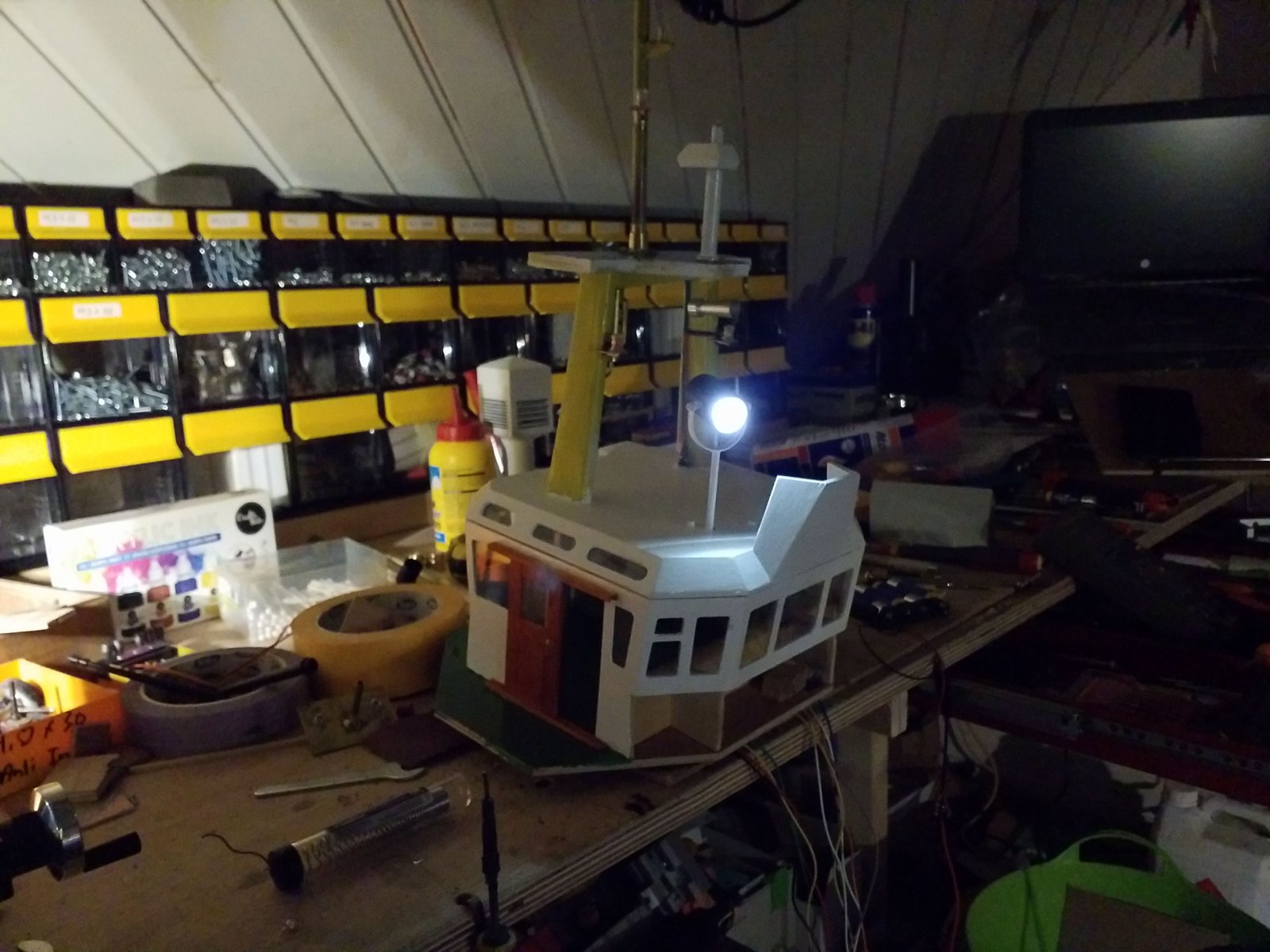

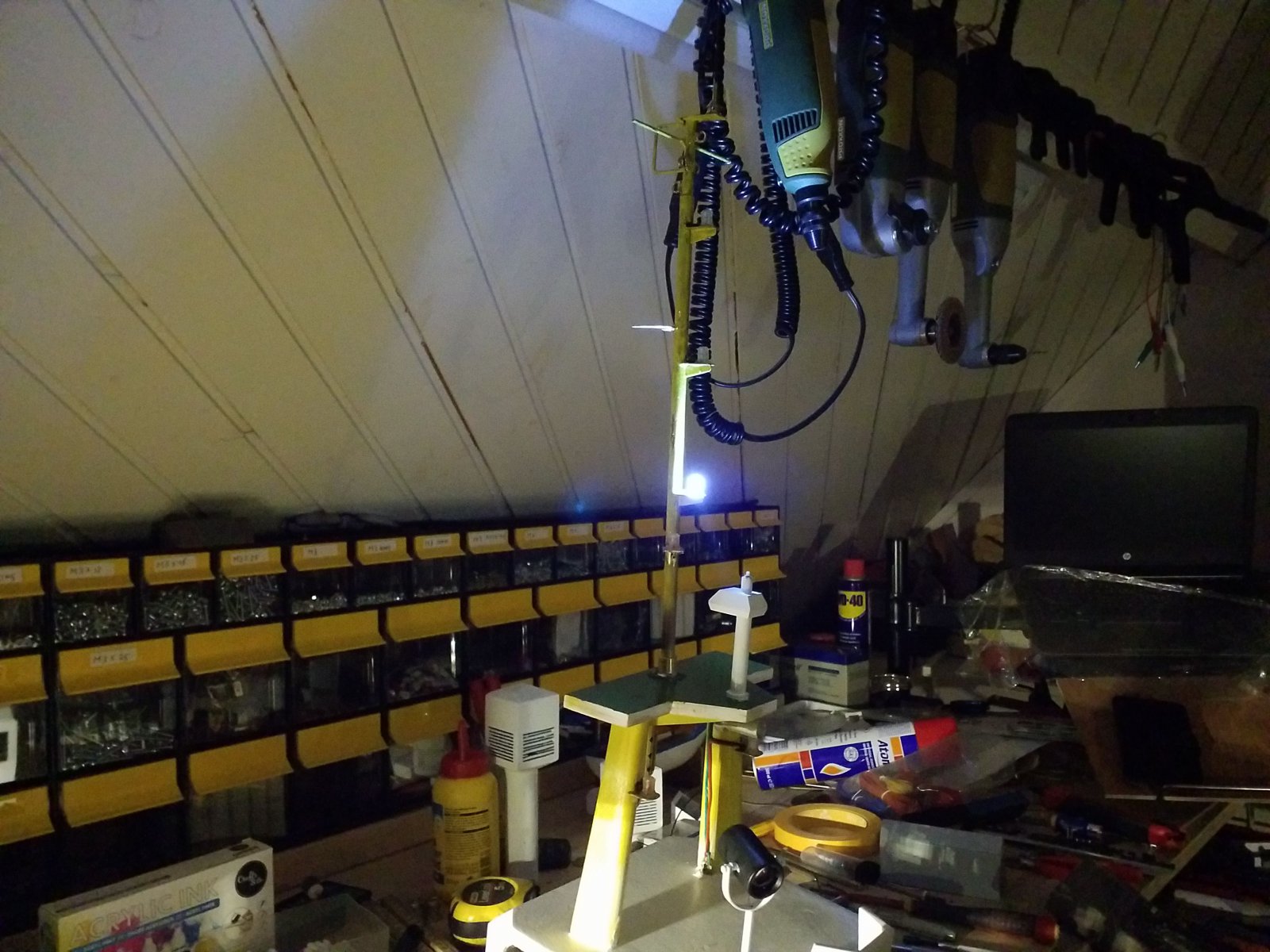

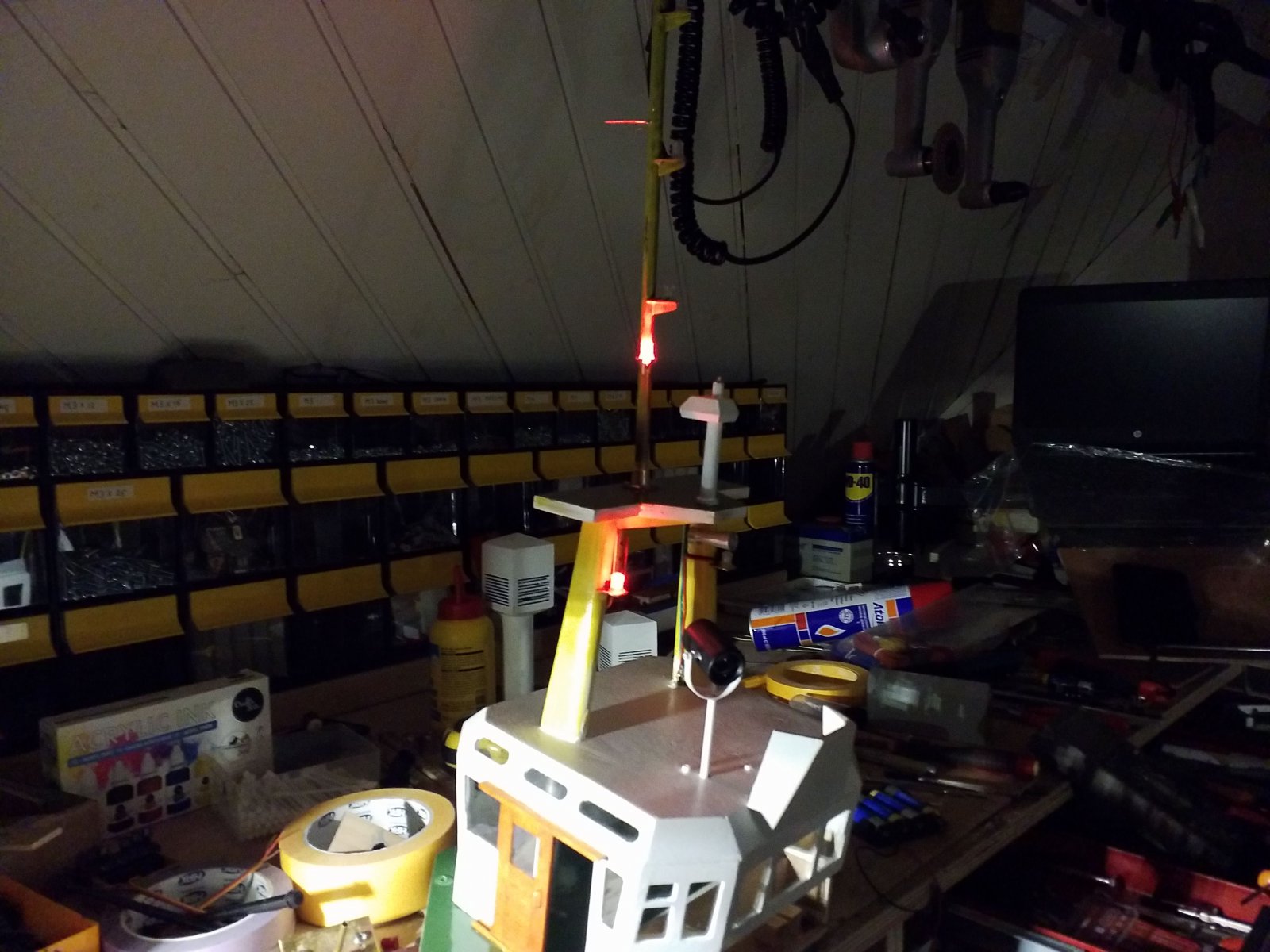

    Vandaag alle lampjes in de mast gemaakt, 3 witten lampen in de mast en een rode. Toplicht aan de superconstuctie enn links een rode, daar tussen hoort nog een witte te zitten maar die moet aan de raling komen. Daarna natuurlijk kijken of alles werkte. Daar zat dus een fout in, lang mee bezig geweest, als ik de bovenste wilde laten branden ging ook het zoeklicht aan ? Dat was niet de bedoeling, zoeken maar dus. Doormeten (piepen) nix mis mee ? En toch die fout :mad:
    Maar daar laat ik het er niet bij zitten, zoeken meten, boel uit elkaar halen niet te vinden.
    Totdat ik een draad weg haalde uit de latere exstra aansluitingen, daar lag een draad sluiting te maken.
    Er uit gehaald krimpkous er om en opgelost :yes:
    Direct even wat foto,s genomen.
    IMG-20200320-WA0001.jpeg IMG-20200320-WA0003.jpeg IMG-20200320-WA0009.jpeg IMG-20200320-WA0011.jpeg IMG-20200320-WA0005.jpeg IMG-20200320-WA0007.jpeg
    Grt peter

    Freek-Johan, H.B.Busking en Jaap.B vinden dit leuk.
  10. k-k

    k-k Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    6.283
    Locatie:
    Oostvoorne
    Leuk Peter en met die dunne draadjes heb je zo een shortcut. Soms wel eens wat zoekwerk, maar uiteindelijk lukt het wel. Ik heb op mijn sleper een stekkerverbinding gemaakt van een 2,5 mm oortelefoonbusje. Steek ik daar een stift in dan gaat de radar draaien en de navigatieverlichting voor de losse boot aan. Maar een druppel water in het gat activeert de boel ook. Na een vaardag op weg naar huis begint opeens de radar te draaien en gaat het licht aan. Bleek er wat water over het dek in het gaatje te zijn gelopen. Dus de boel maar wat uitgedroogd met een sliertje WC papier. Succes verder! gr. Klaas.

  11. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie
    Het probleem is er nog steeds, boel uit elkaar niets te vinden. Alles door gemeten geen sluiting?
    En toch gaat die lamp branden, nu meet ik op de andere poot wel een weerstand tussen de - en de 6 leds van het stuurhuis verlichting. De - van het zoeklicht komt daar ook vandaan, maar de + komt uit de andere poot.
    Lijkt mij normaal dat je weerstand meet over de leds, want als ik daar 6v op zet gaan ze branden.

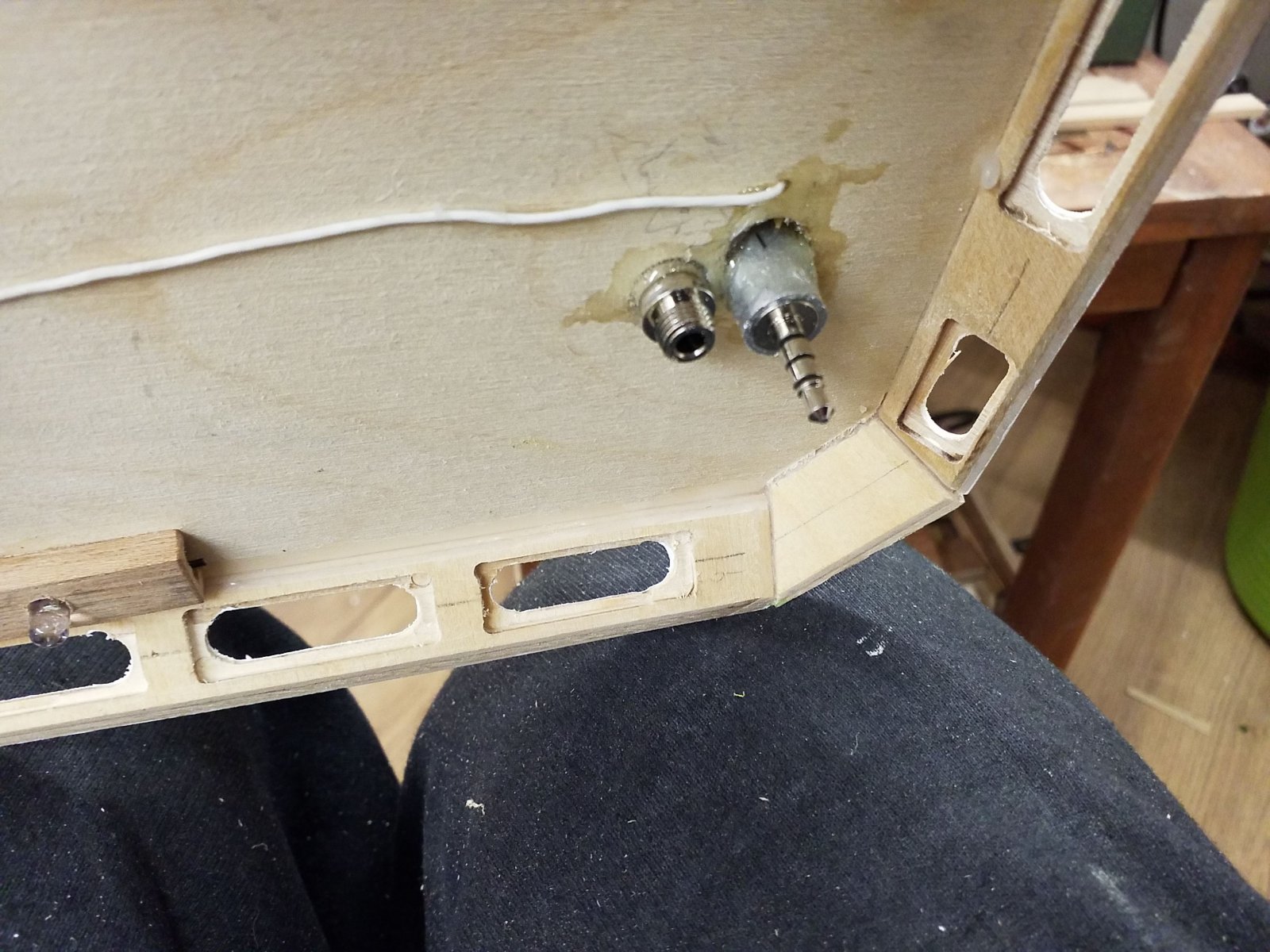

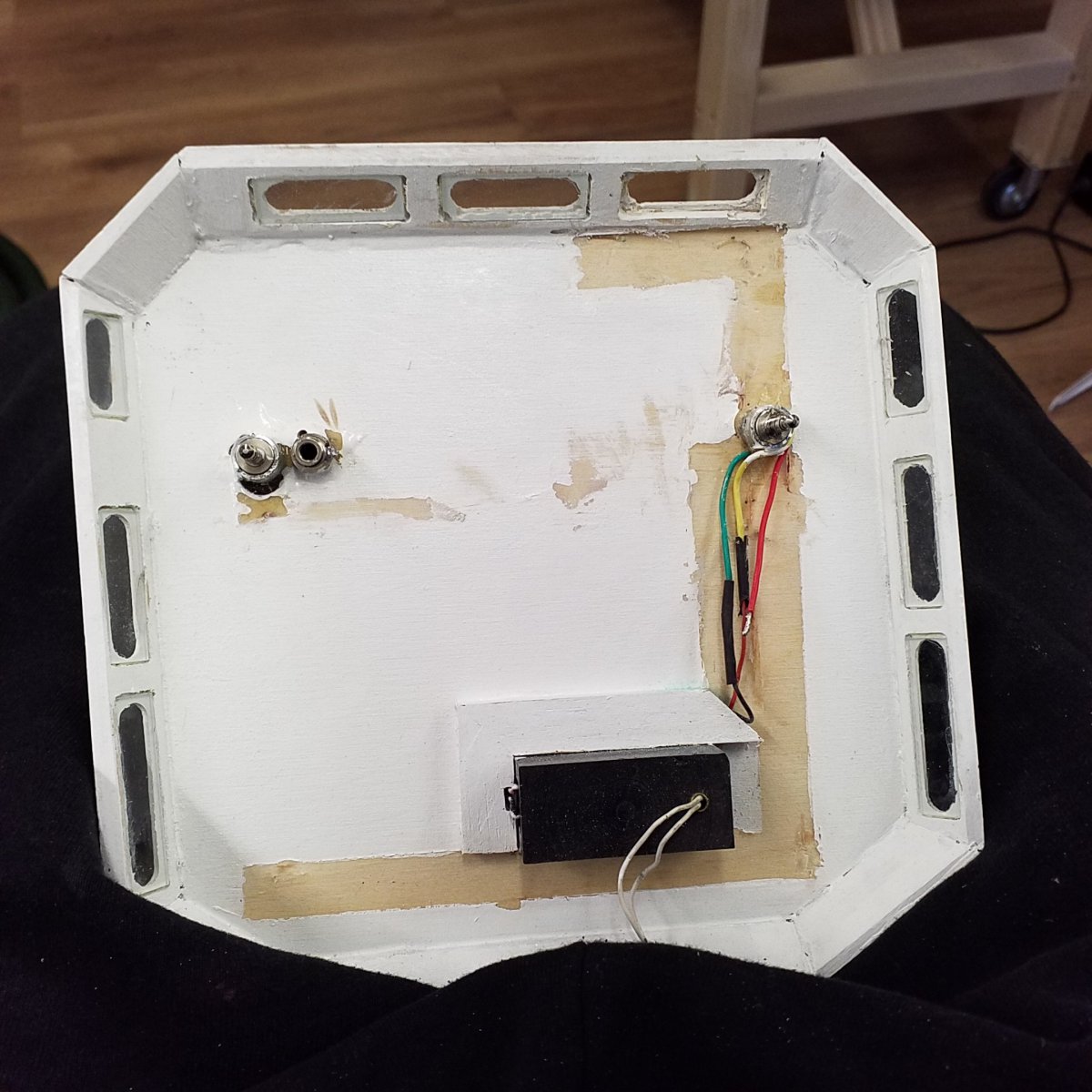

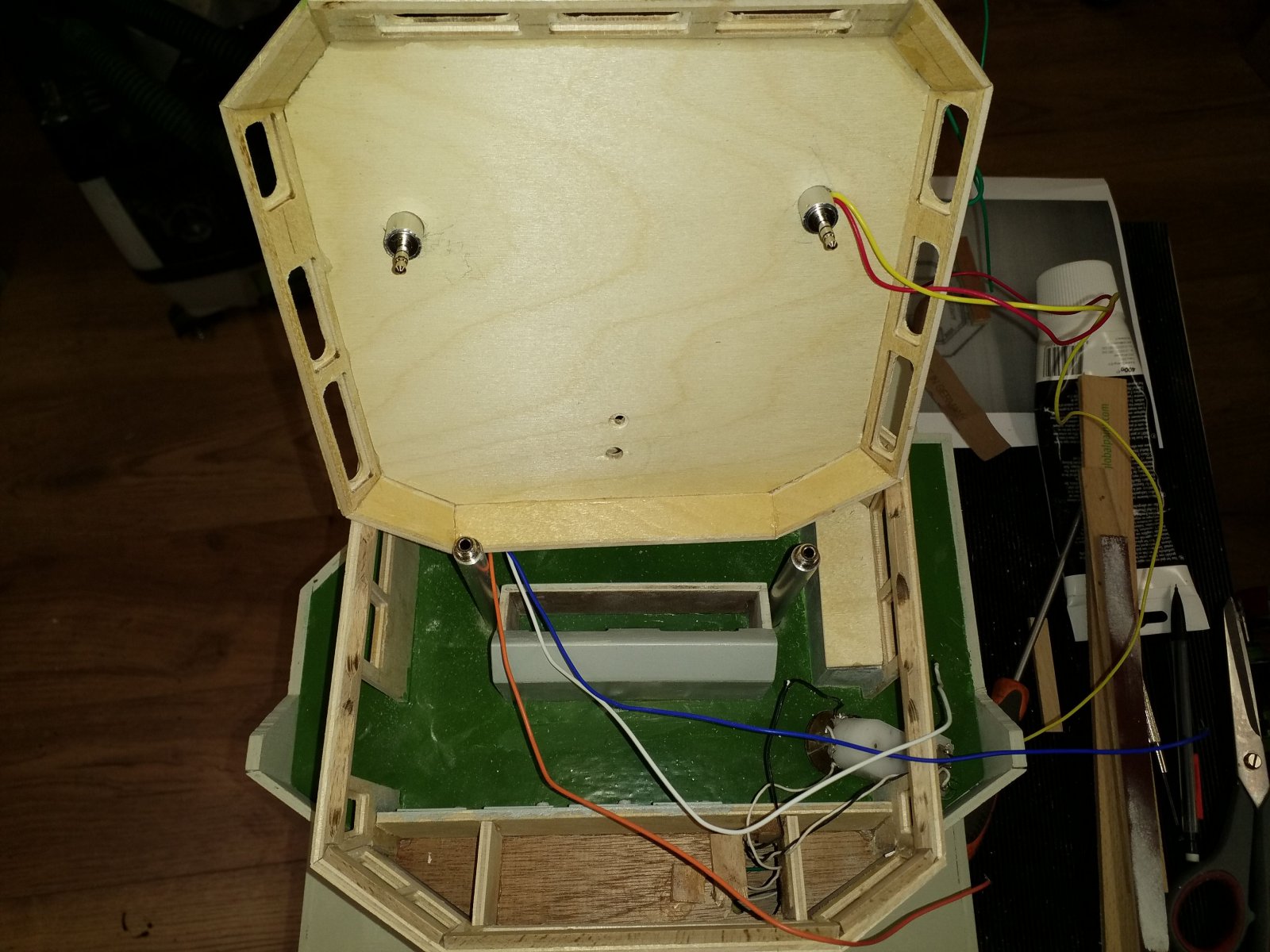

    IMG-20200209-WA0003.jpeg IMG-20200212-WA0004.jpeg
    Dit zijn de aansluitingen.
    Meet ik en test ik de bovenzijde werkt het perfect, maar zodra aan elkaar gaat het fout, dus de 2 pijpen met de contacten uit elkaar gehaald niets te vinden. Sta echt voor een raadsel?

    Grt peter.

  12. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie
    Huidigge situatie!
    Draden zoeklicht losgemaakt (ziet er niet uit, heb ik gesloopt)
    Testen, alles werkt (behalve zoeklicht uiteraard) maar nu hebben de leds van de stuurhuis verlichting het ook begeven :mad:
    Dus dat kan ik ook weer gaan slopen, eerst mete ik 0,2 ohm, nu 10,2 ohm. Stuk dus :(

    Grt peter

  13. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie
    Alles er uit gehaald, draad los. Vandaar de leds het niet meer deden, nu was dat met al die weerstanden toch al een probleem. Nu die boel open ligt direct maar veranderen, had even aan ledstrips gedacht maar dat geeft te veel licht.
    Teug naar af dus, en nu beter.
    Grt peter.

  14. k-k

    k-k Forum veteraan

    Lid geworden:
    12 jul 2012
    Berichten:
    6.283
    Locatie:
    Oostvoorne
    Peter, Is het mogelijk om een schema te maken? Ook ik maak de fout om zo uit mijn hoofd te bouwen en meestal werkt het. Maar als het in een wat complexer geval mis gaat ontbreekt het overzicht en zoek je je kleurenblind. Is mij al diverse keren overkomen. Uiteindelijk toch maar een tekening (as built) gemaakt. Lijkt allemaal dubbel werk, maar schept wel orde. En zonder tekening is het moeilijk advies geven. Probeer de verlichting onder te brengen in groepen en de bedrading (stekkers) tussen romp en opbouw te beperken. Succes ermee! Gr. Klaas.

  15. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie
    Klaas,
    Bouwtechnische tekening maken is geen punt, echter electriek schema,s is voor mij moeilijk. Daar ik de simbolen die daar bij komen a niet weet en dus ze ook niet op papier kan zetten.
    Maar je hebt gelijk, schept wel duidelijkheid.
    Verder zitten er nog geen stekkers tussen boven en onderbouw, zo ver ben ik nog niet.
    Vooral die leds vind ik lastig, met die weerstanden er bij. Die ga ik dus parralel zetten, met 1 weerstand, dat werkt ruimte besparend en minder draad.
    En nee mijn schilderwerk is prut, kan ik niet.
    Grt peter.

  16. piet

    piet

    Lid geworden:
    29 jul 2004
    Berichten:
    1.055
    Locatie:
    zaandijk
    Peter, weet niet wat voor verf je gebruikt?
    ikzelf gebruik altijd de kleine modelbouwverf met goede penselen, het is verf welke goed dekt en ook snel droog is.
    je moet het maar eens proberen.
    groet Piet

  17. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie
    Ik gebruik acril verf, van normale verf op terpetine basis krijg ik hoofdpijn.
    Heb nu airbruch met afzuiger, dat gaat een stuk beter, daar ik ervaring heb met grote verfspuiten werkt dit beter.
    Met de kwast prutwerk.
    Grt peter.

  18. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie

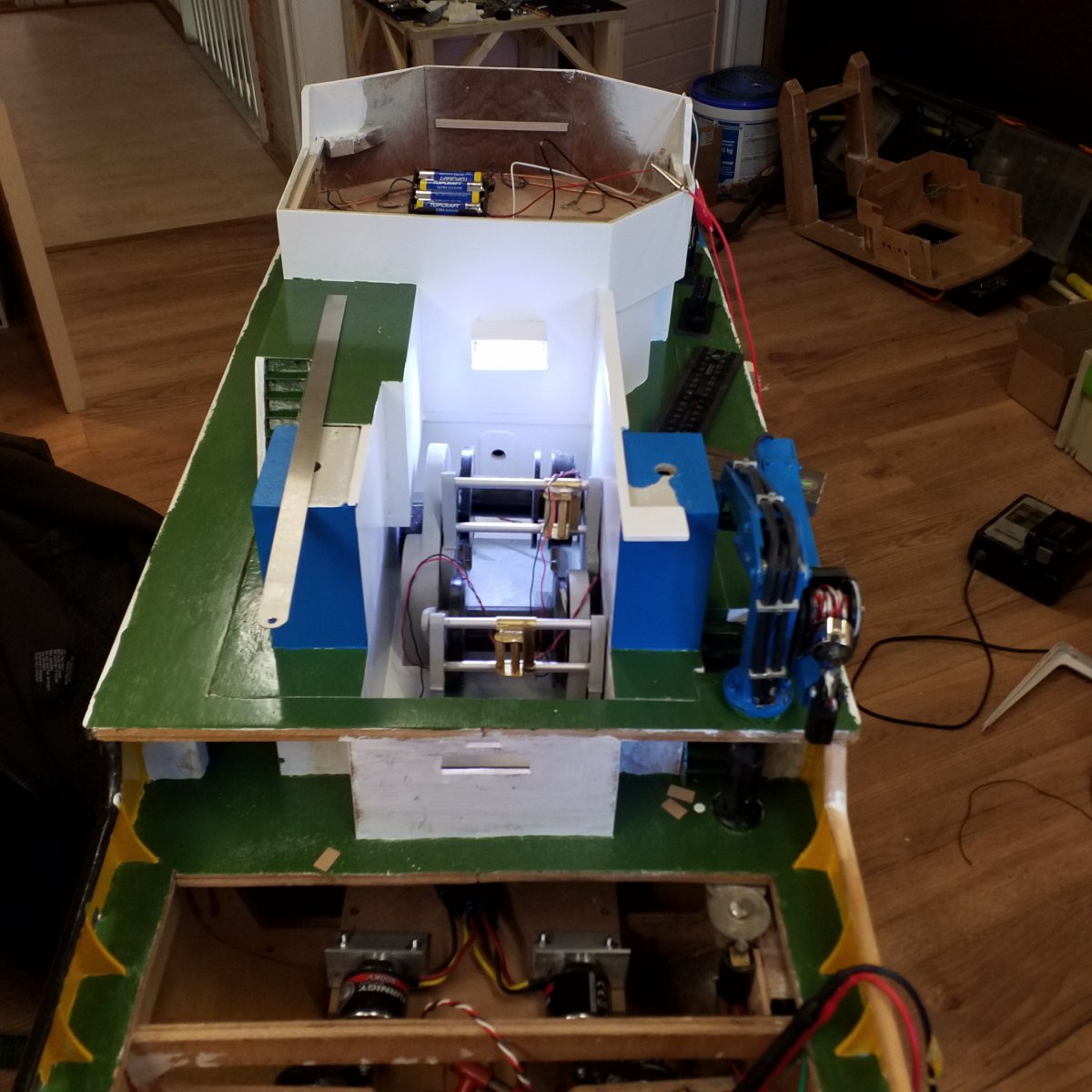

    Verder met de verlichting.
    Om het probleem te omzeilen heb ik aan sb kant een exstra jack gemaakt die de scheinwerper gaat voeden. (Staat nu te drogen, dus geen foto)
    Wel heb ik een werklamp boven de hoofdlieren gemaakt, zodat die goed verlicht zijn.

    Grt peter

  19. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie
    Weer voortgang,

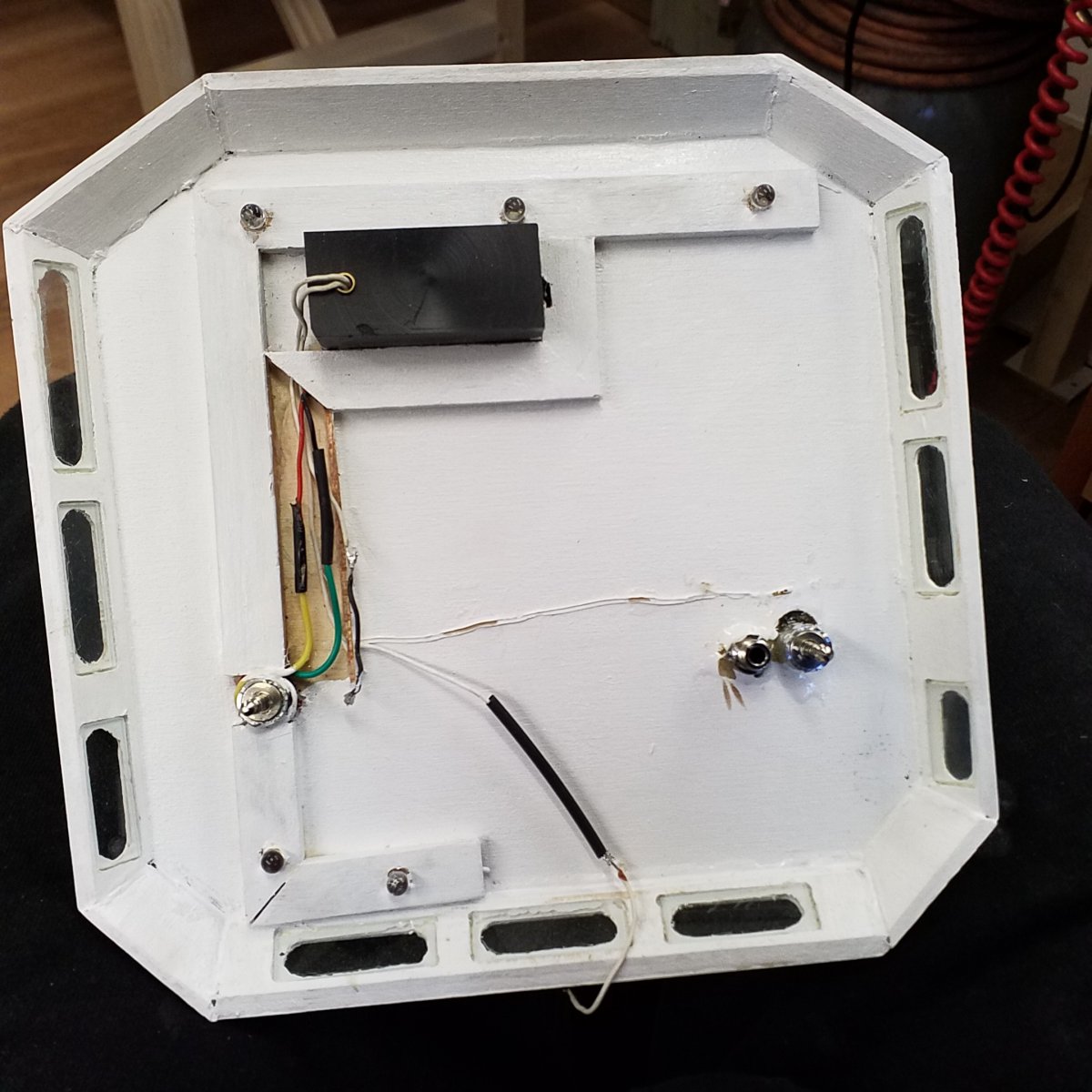

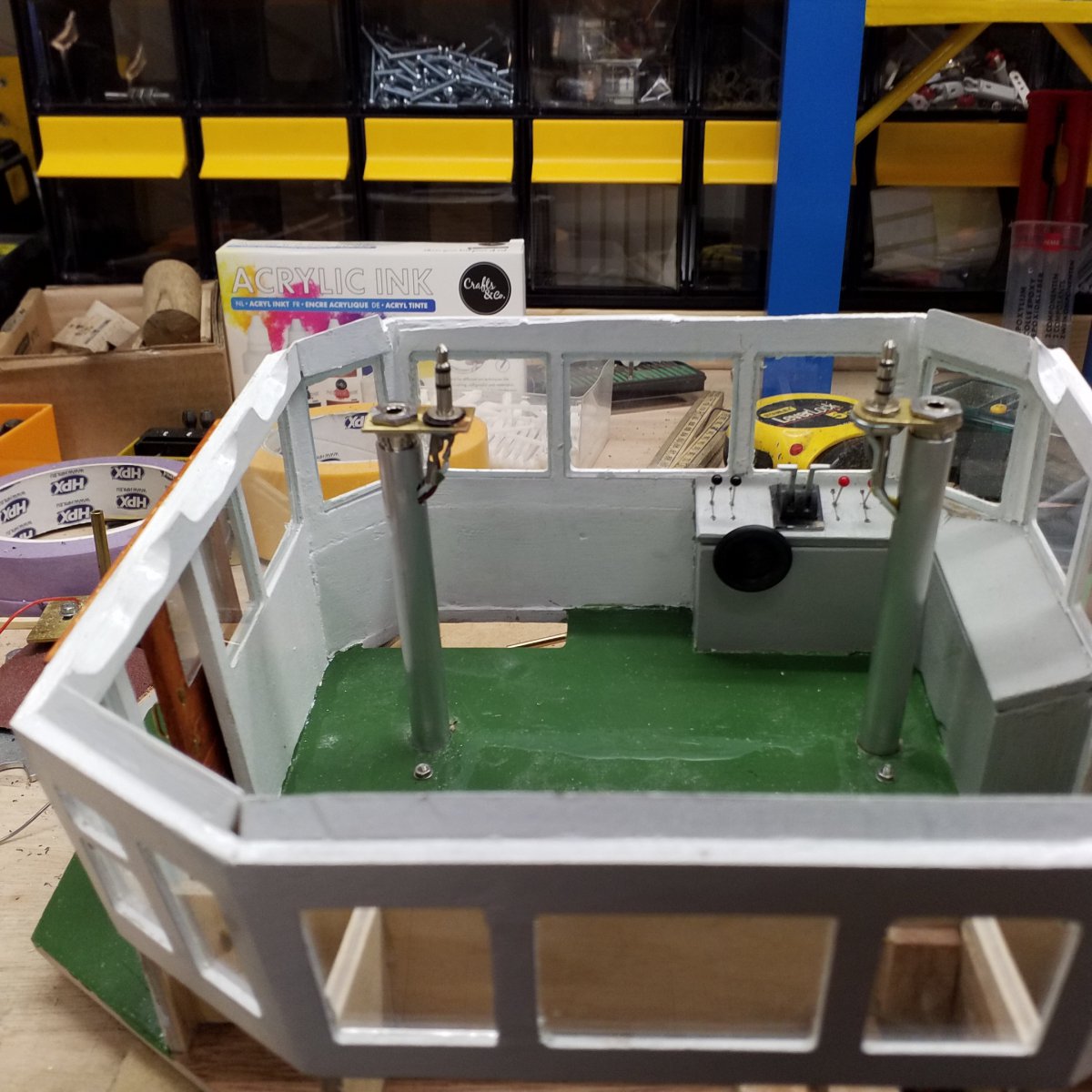

    Zoals gezegt heb ik er nog een 3,5 jack bij geplaatst, dit om het zoek licht appart te zetten.

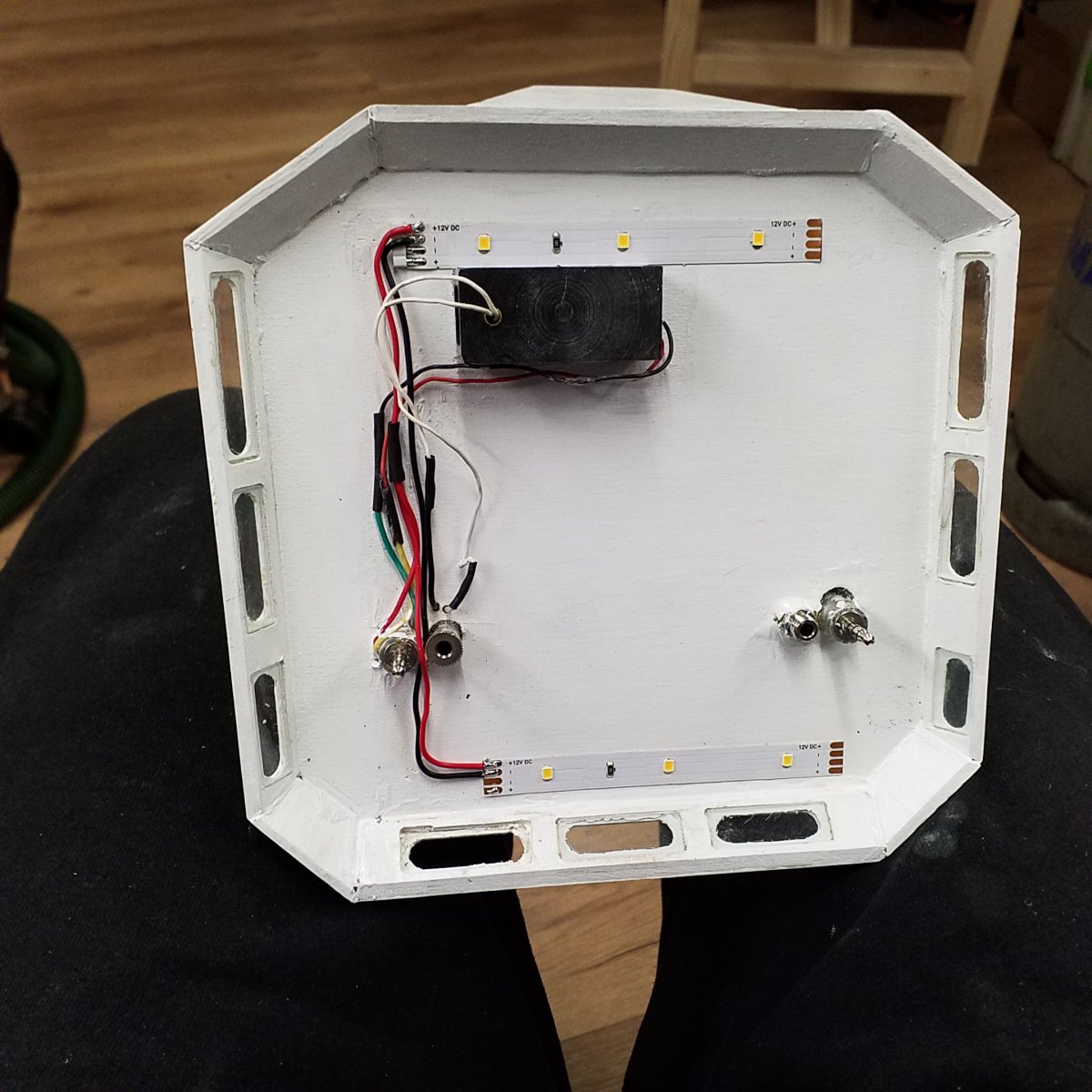

    De stuurhut verlichting heb ik vervangen door ledstrip die je kan knippen in 10cm stukken dimbaar.

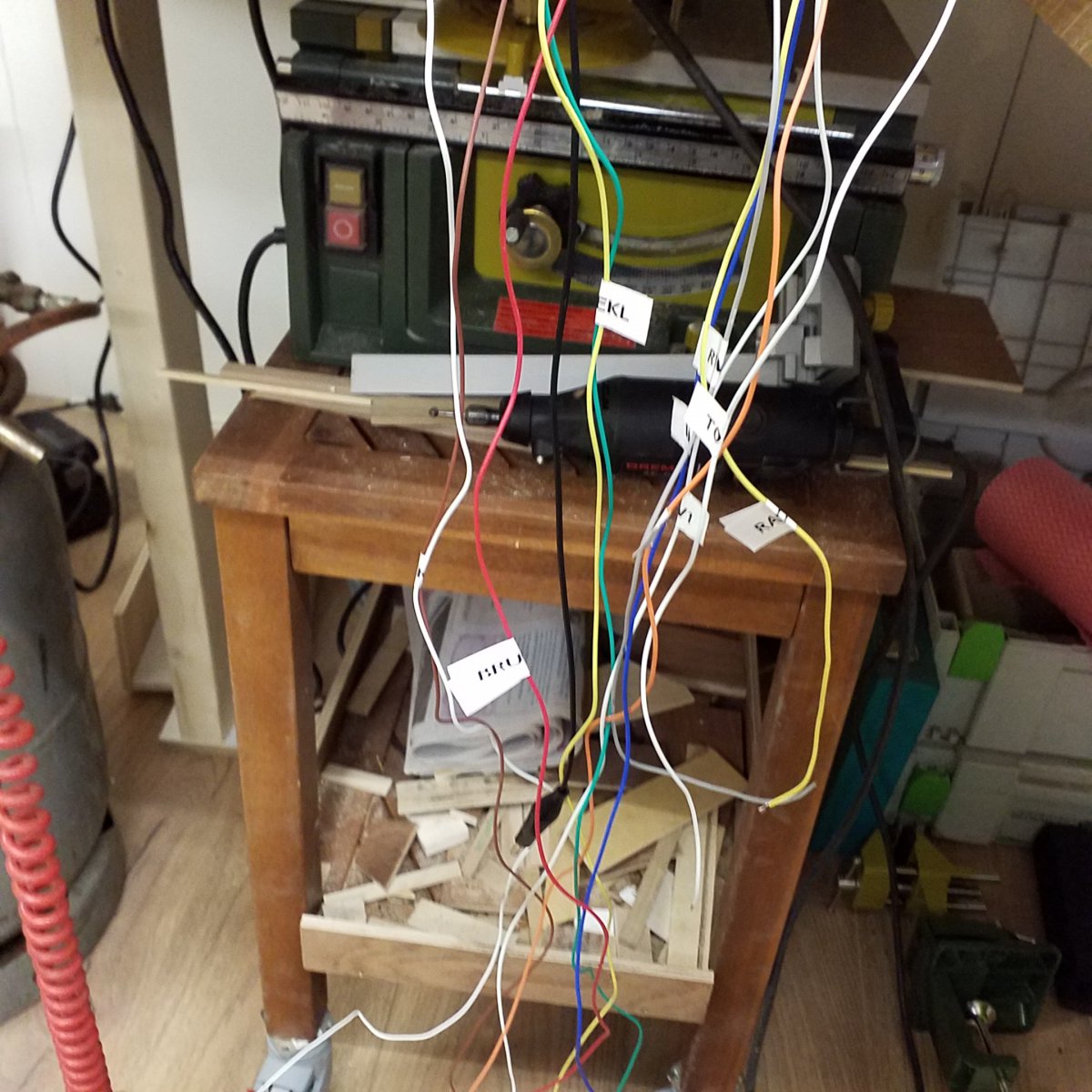

    Ik was dat gemier met die weerstanden beu, alhoewel ik later op mn verlichting ze wel toe moet passen maar dan in de romp. Daar heb ik ruimte te over in deze gigant :) Kabels moet ik nog even in een gootje maken, maar wilde eerst alles testen. Tevens heb ik de draden gelabeld met bij behoorende voltages. En nu werkt alles perfect :yes:
    20200321_184642.jpg 20200321_184650.jpg 20200321_185416.jpg
    Grt peter.

    H.B.Busking vindt dit leuk.
  20. Peter58

    Peter58

    Lid geworden:
    4 nov 2019
    Berichten:
    973
    Locatie:
    Vrouwenparochie

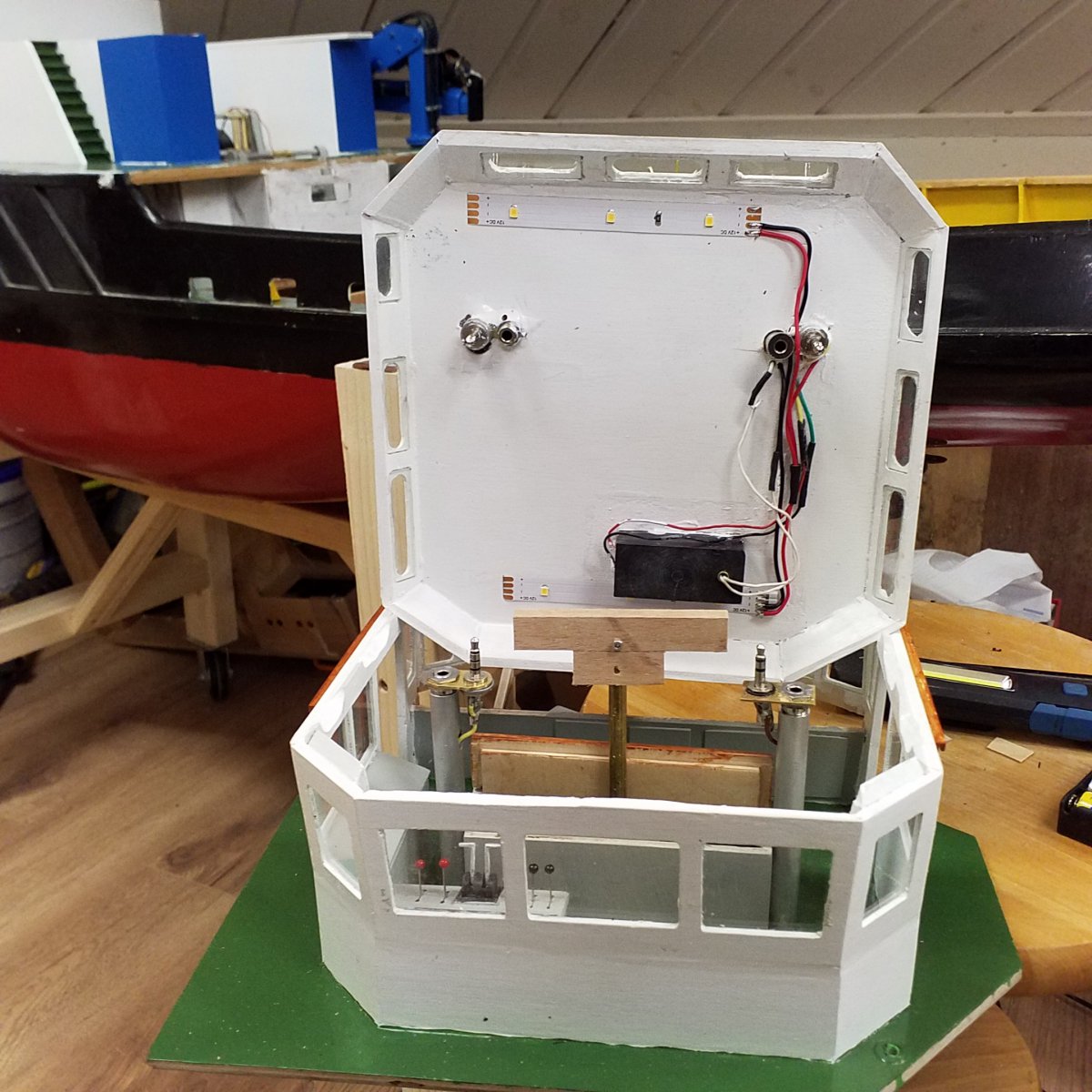

    Weer iets geknutseld, die 3,5 mm jacks werken perfect. Echter kleeft daar een probleem aan, je moet daar flink aan trekken om ze los te krijgen.
    Dat moet dan aan de super constuctie boven op het dak :eek:, dat gaat fout natuurlijk of tewel kapot.
    Nu had ik in mijn camper een eclectische veizel gemaakt om de motorkap te tillen omdat dat ding door geluids isolatie lood zwaar geworden was.
    Dat bracht me op het volgende idee :)


    Zo gaat er niets stuk, en eenmaal beneden niet meer te zien.
    Grt peter
