Vraag over draaibank: Craftsman, model 101.21400 - 6” swing

Discussie in 'Stoom techniek' gestart door Piet G, 1 feb 2017.

  1. Piet G

    Piet G

    Lid geworden:
    19 dec 2004
    Berichten:
    505
    Locatie:
    Goirle
    Recent heb een gebruikte draaibank gekocht, een Sears Craftsman, model 101.21400 - 6” swing.
    Ik heb een vraagje over deze draaibank en hoop dat iemand mij kan helpen.
    Het gaat over de tandwielen. Welke tandwielen moet ik monteren en op welke positie als ik een normale automatische voeding wil hebben voor standaard draaiwerk?

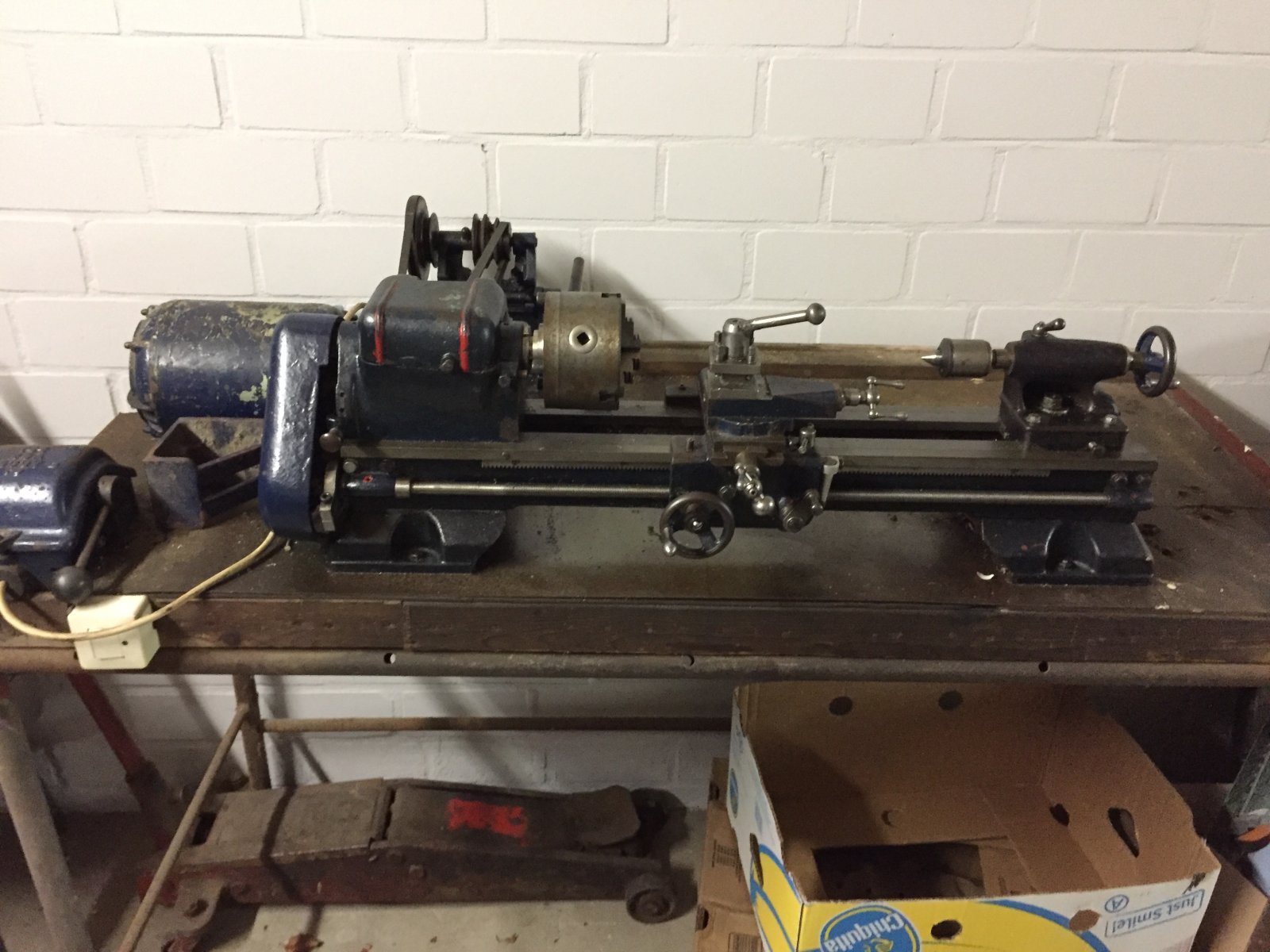

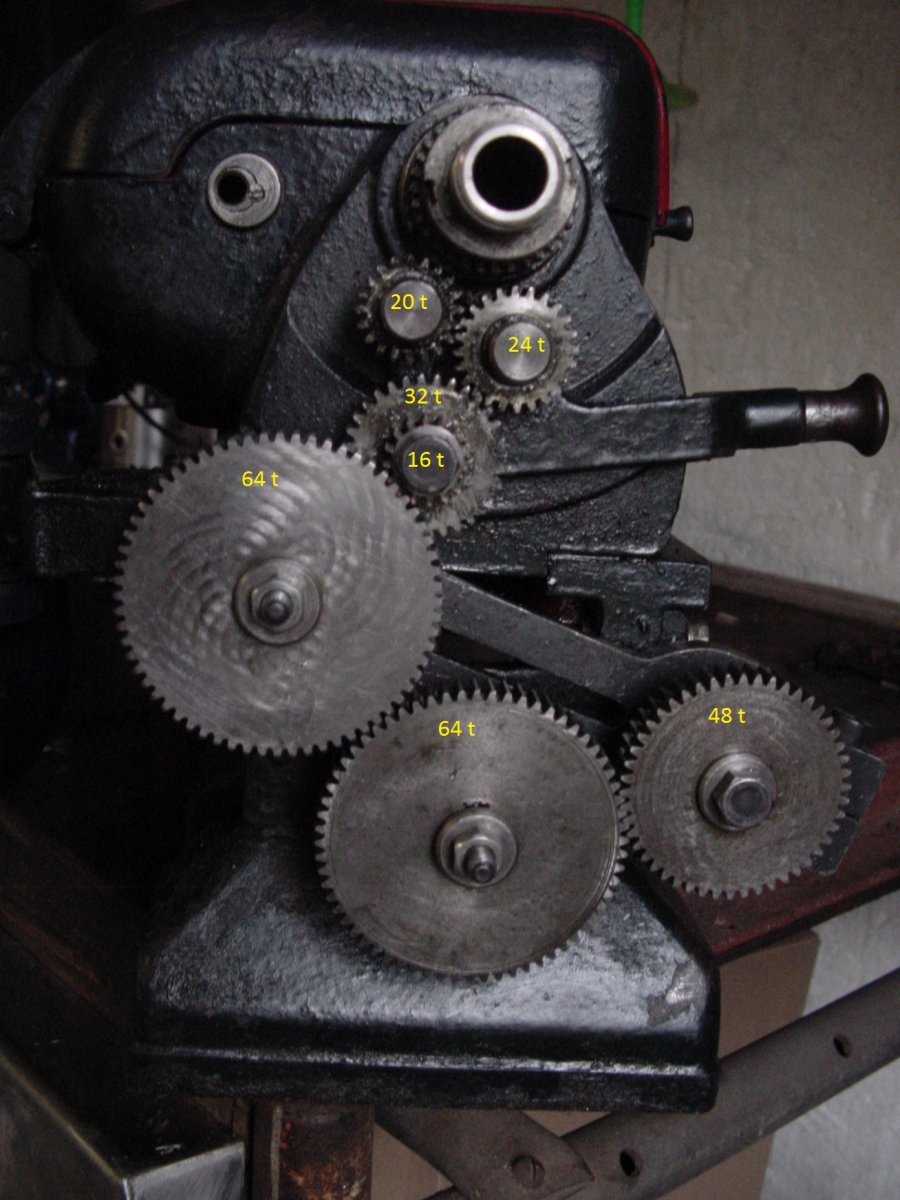

    Op bijgaand foto’s de draaibank en een overzicht hoe de tandwielen er nu op zitten.
    Er zit ook een set tandwielen bij met 32-36-40-44-46-52-54 en 56 tanden.

    Groet, Piet


  2. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.193
    Locatie:
    leiderdorp
    Standaard draaiwerk..............? Alles is afhankelijk van het toerental waarmee je de hoofdspindel laat draaien en dat is weer afhankelijk van welke diameter je hebt ingespannen en van welk materiaal je wilt verspanen. Over verspanen is veel te vinden op het internet en er zijn natuurlijk ook heel goede boekjes te koop waarin dit allemaal wordt behandeld. Het is lang niet in alle gevallen nodig de automatische voeding te gebruiken ;)

    Vandaar mijn vraagteken bij "standaard draaiwerk" :)

  3. jef

    jef verslagschrijvers

    Lid geworden:
    14 jan 2011
    Berichten:
    1.345
    Locatie:
    Hulshout België
    Misschien kan je hier info vinden http://lathes.co.uk/
    Je zal er in elk geval voor moeten zorgen dat de aandrijfas voor je voeding veel trager draait dan de hoofdas ,
    plakt erop de binnenkant van je afschermkap geen tabel ?

    Groeten Jef

  4. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    376
    Het tandwiel van 20-24-32 kan je niet veranderen.
    Zoals op de foto maken ook de twee tandwielen van 64 geen verschil in voeding.
    16 is het kleinste wat je hebt. De enige manier om de voeding te verkleinen is het 48 verwisselen met een van 64.
    Tenzij je mogelijkheid hebt om tandwielen dubbel te plaatsen ( tegen elkaar gemonteerd op een langere as)

    Dirk

  5. Monster Diesel

    Monster Diesel

    Lid geworden:
    28 jan 2012
    Berichten:
    233
    Locatie:
    Het Gooi
    Je moet het proberen "in het werk". Als de hoofdas snel draait, hoeft de langs geleiding maar heel langzaam te verplaatsen, dit geeft het meest gladde resultaat.

    Weer anders wordt het met draadsnijden, daar zijn tabellen en formules voor, ter berekening van de vertanding. Afhankelijk van de soort te snijden draad etc etc.

    "standaard" komt helaas eigenlijk bijna nooit voor.... Zoals gezegd, een en ander is van veel factoren afhankelijk. Materiaal, afmetingen, hoe span je het in, etc etc

    Proberen, heel veel proberen, leer je vanzelf wat voor jou het beste werkt.

    Tip voor jou: hou t ff bij gewone materialen, als brons, messing, staal en mooi aluminium, gietijzer. Geen vreemde staalsoorten, dat vraagt veel meer expertise.

    Succes, benjamin

  6. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    376
    Piet
    Maak je voorlopig niet te druk in de voeding.
    99% van de stukken die ik draai zijn korter dan 30 mm en daarbij maak ik geen gebruik van voeding. Gewoon aanzetten met de hand , op die manier krijg je ook meer gevoel , en leer je het bankje beter kennen.
    Gebruik ook geen hard metalen of beitels met plaatjes , slijp je beitels zelf uit snelstaal. Vééél beter voor zo een klein bankje.

    Dirk

  7. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.469
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Waarom/waardoor is dat beter Dirk?

    Ook al heb geen draai- of freesbank, ik kijk regelmatig de video's van a.o. Abom79. Alles lekker groot, goed te zien.

    Laatst bewerkt: 2 feb 2017
  8. Gea

    Gea

    Lid geworden:
    23 dec 2012
    Berichten:
    376
    Hartmetalen plaatjes zijn bedoeld om te draaien tegen een héél hoge snijsnelheid. De spanen mogen ( moeten eigenlijk) er gloeiend afkomen. Hiervoor heb je vermogen nodig , véél vermogen en een stabiele bank.
    M.a.w. ze zijn bedoeld om grote hoeveelheid materiaal te verspanen en dit met een lange standtijd. Dit is de tijd dat het snijgereedschap scherp blijft.
    Er zijn wel plaatjes die geschikt zijn voor kleine draaibanken , maar er zijn zo veel soorten dat we als amateurs de bomen door het bos niet meer zien. En ....ze zijn niet goedkoop.

    Hartmetaal zijn de beitels waarop een widia plaatje gelast is. Je kent ze wel ,meestal zijn ze blauw geschilderd.
    Ook hier hetzelfde verhaal. Met uitzondering , hier is de spaan en wig hoek bijna altijd hetzelfde, weinig keuze.
    Die kan je wel gebruiken voor gietstukken omdat hier soms harde stukken van het gieten in zitten.
    Voor zachtere metalen of plastiek niet zo geschikt.

    Met onze kleine draaibankjes ben je beter met een kleine wighoek en grote spaanhoek.
    Met die beitels belast je de bank veel minder.
    Nadeel is dat ze sneller bot zijn , maar we hoeven ook niet die grote productie te halen en we hebben tijd.
    Let op , voor messing en brons heb je wel een kleine ( of zelfs geen ) spaanhoek nodig om het happen in het materiaal te vermijden.

    Hoe zachter de beitel hoe scherper hij te slijpen is. Voor zacht materiaal durf ik zelfs nog koolstofstalen beitels gebruiken.
    De standtijd is hier kort maar je kan ze gemakkelijk en vlijmscherp slijpen. Ideaal voor profielbeitels of draaien van kunststof.

    Dus voor onze kleine bankjes best snelstalen toolbits van 6X6 of 8X8 , kosten niet veel en ze zijn te slijpen tot er "bijna" niets meer van overblijft.
    Indien juist geslepen draai ik op mijn kleine myford ML10 automatenstaal met een diameter van 15mm in één pas af tot een diameter van 0.3mm !! Met plaatjes of hardmetaal lukt dat niet.

    En hoe te slijpen ? Oefenen en nog eens oefenen . Ik slijp mijn beitels al bijna 45 jaar en nu lukt dat ondertussen wel.

    Dirk

    verfbrander, Demaic en ron van sommeren vinden dit leuk.
  9. Piet G

    Piet G

    Lid geworden:
    19 dec 2004
    Berichten:
    505
    Locatie:
    Goirle
    Hallo allen,
    Bedankt voor al jullie reactie's.
    Het beste wat ik dus kan doen is proberen, proberen en nog eens proberen!
    Hierdoor veel ervaring opdoen en deze weer delen zoals jullie dat ook doen via dit soort forums.
    Hier alvast een foto van hoe het allemaal moet gaan worden.


  10. Monster Diesel

    Monster Diesel

    Lid geworden:
    28 jan 2012
    Berichten:
    233
    Locatie:
    Het Gooi
    :):):)

    Het begin is er, ziet er mooi uit!

    Mvg benjamin

  11. Piet G

    Piet G

    Lid geworden:
    19 dec 2004
    Berichten:
    505
    Locatie:
    Goirle

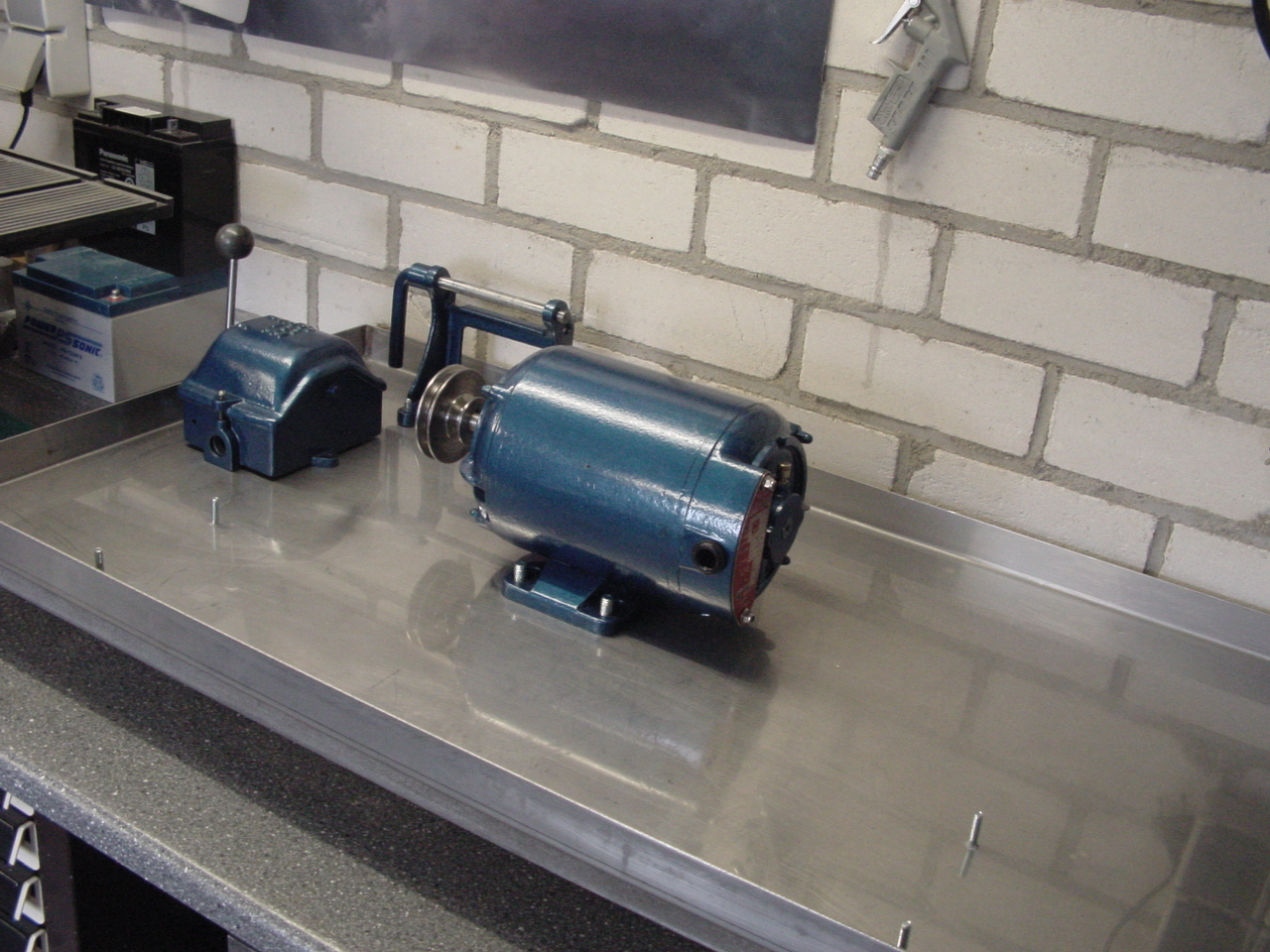

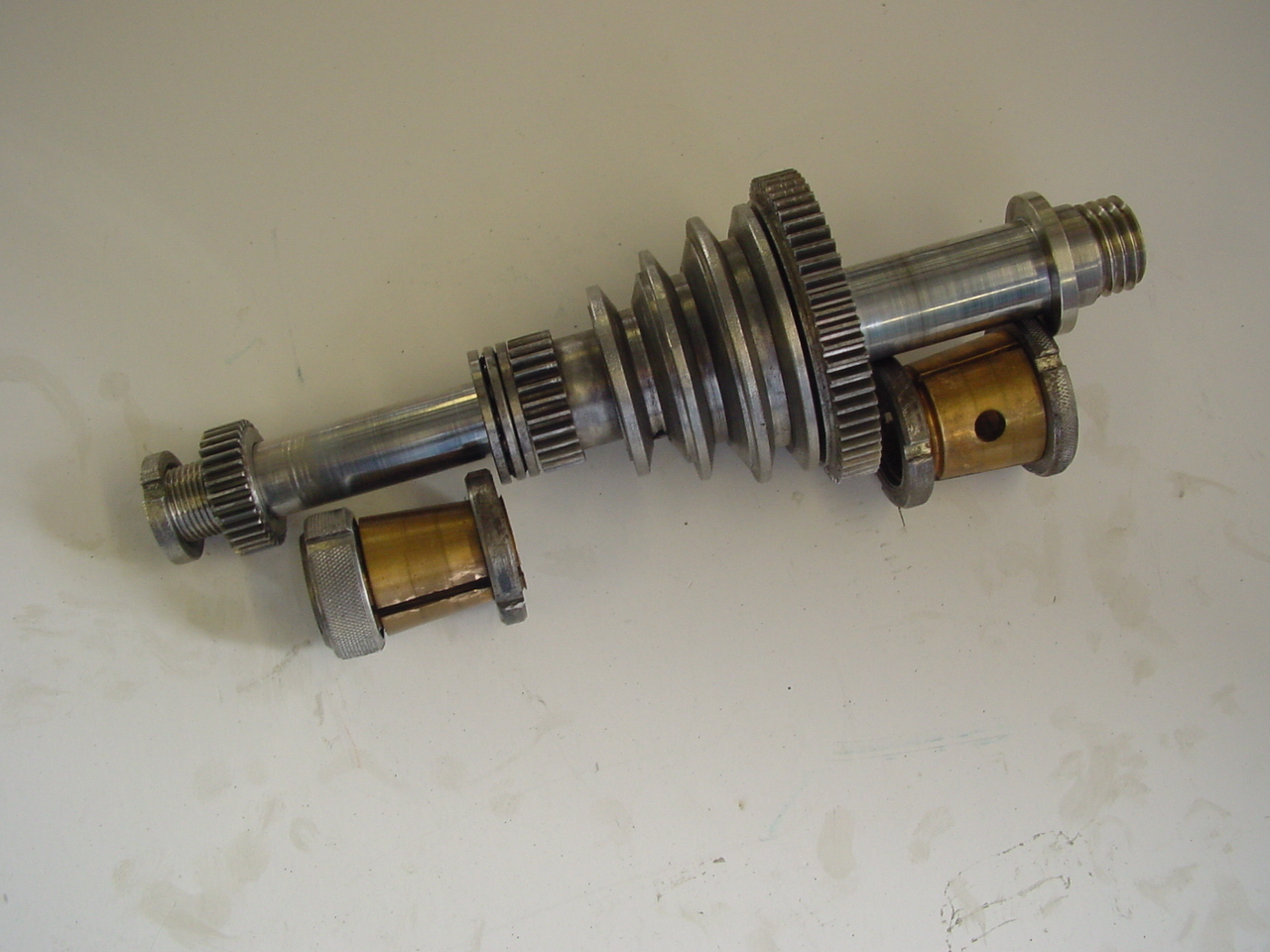

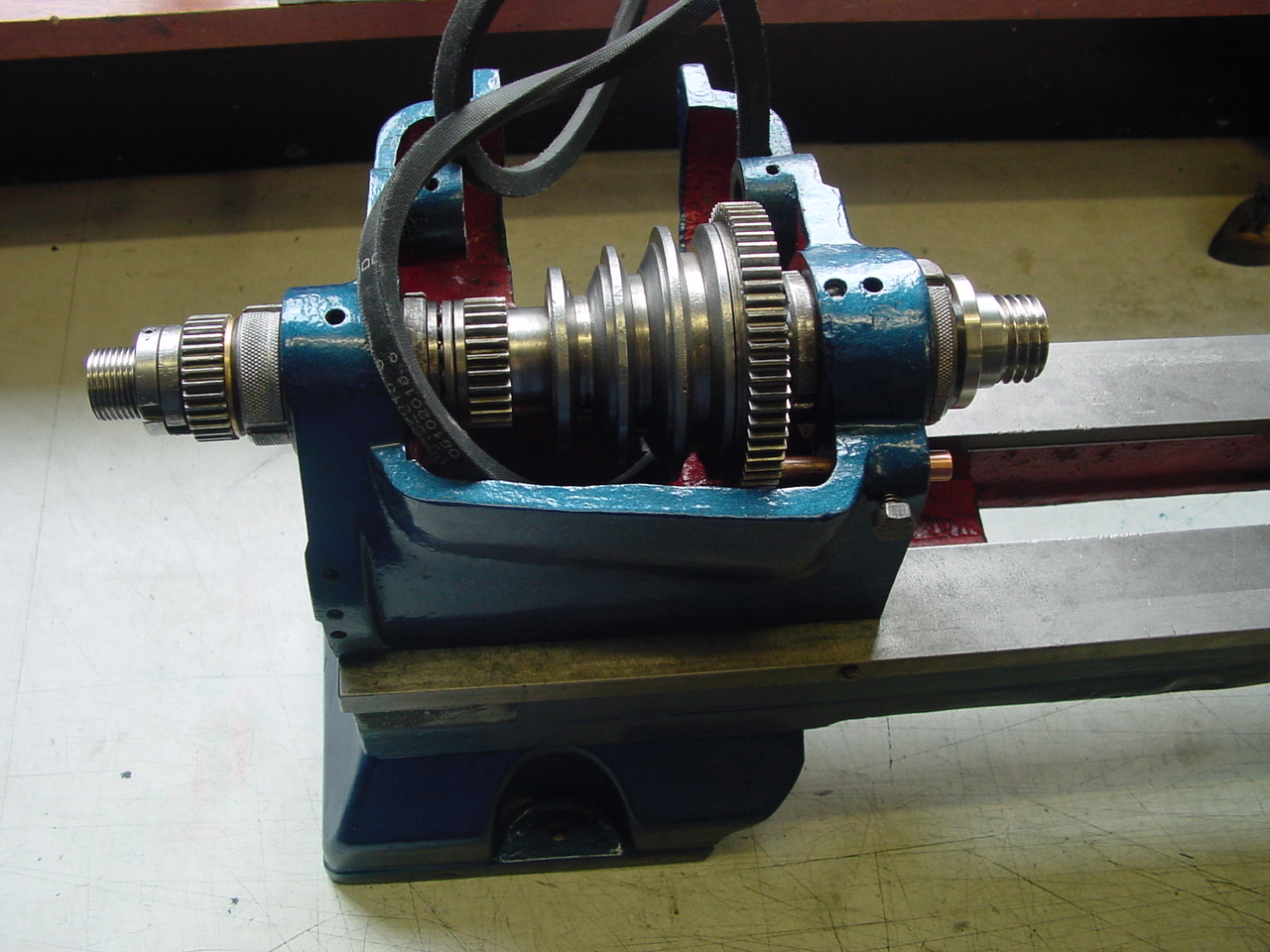

    De draaibank is helemaal gedemonteerd! De reden hiervan is, dat de v-snaar beslist moest worden vervangen! Hiervoor moet de hoofdas worden gedemonteerd en dan ligt eigenlijk de hele bank uit elkaar! Onder de draaibank komt een rvs opvangbak. Hierbij enkele foto's van nu!
    DSC00181.JPG DSC00220.JPG DSC00221.JPG

  12. speedy bob

    speedy bob

    Lid geworden:
    26 feb 2008
    Berichten:
    521
    Locatie:
    Jabbeke W-Vl België
    Hallo, sorry voor het storen, maar binnenkort heb ik ook een Crafstmann te koop. het is wel in w-Vlaanderen België.

  13. Piet G

    Piet G

    Lid geworden:
    19 dec 2004
    Berichten:
    505
    Locatie:
    Goirle

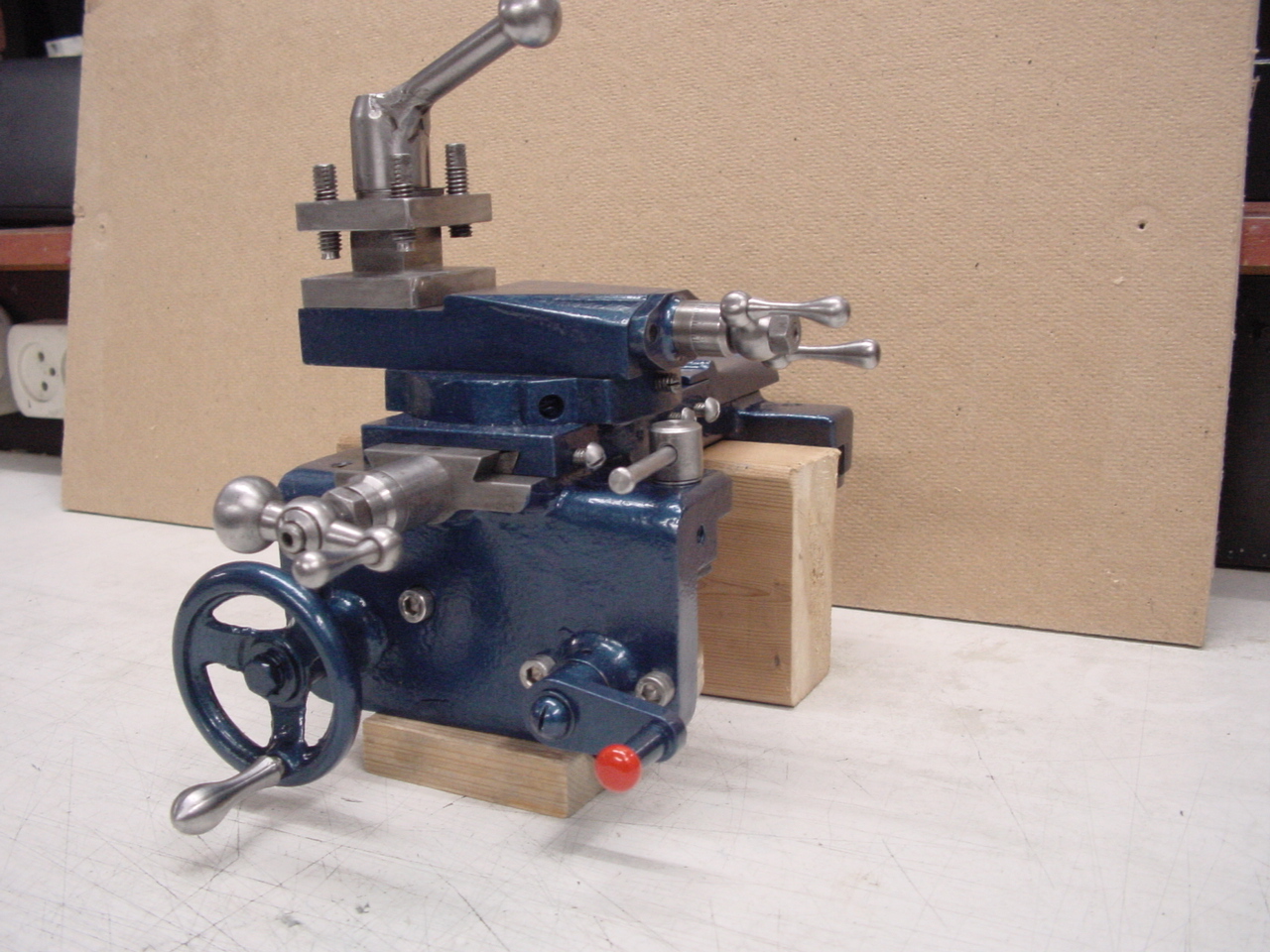

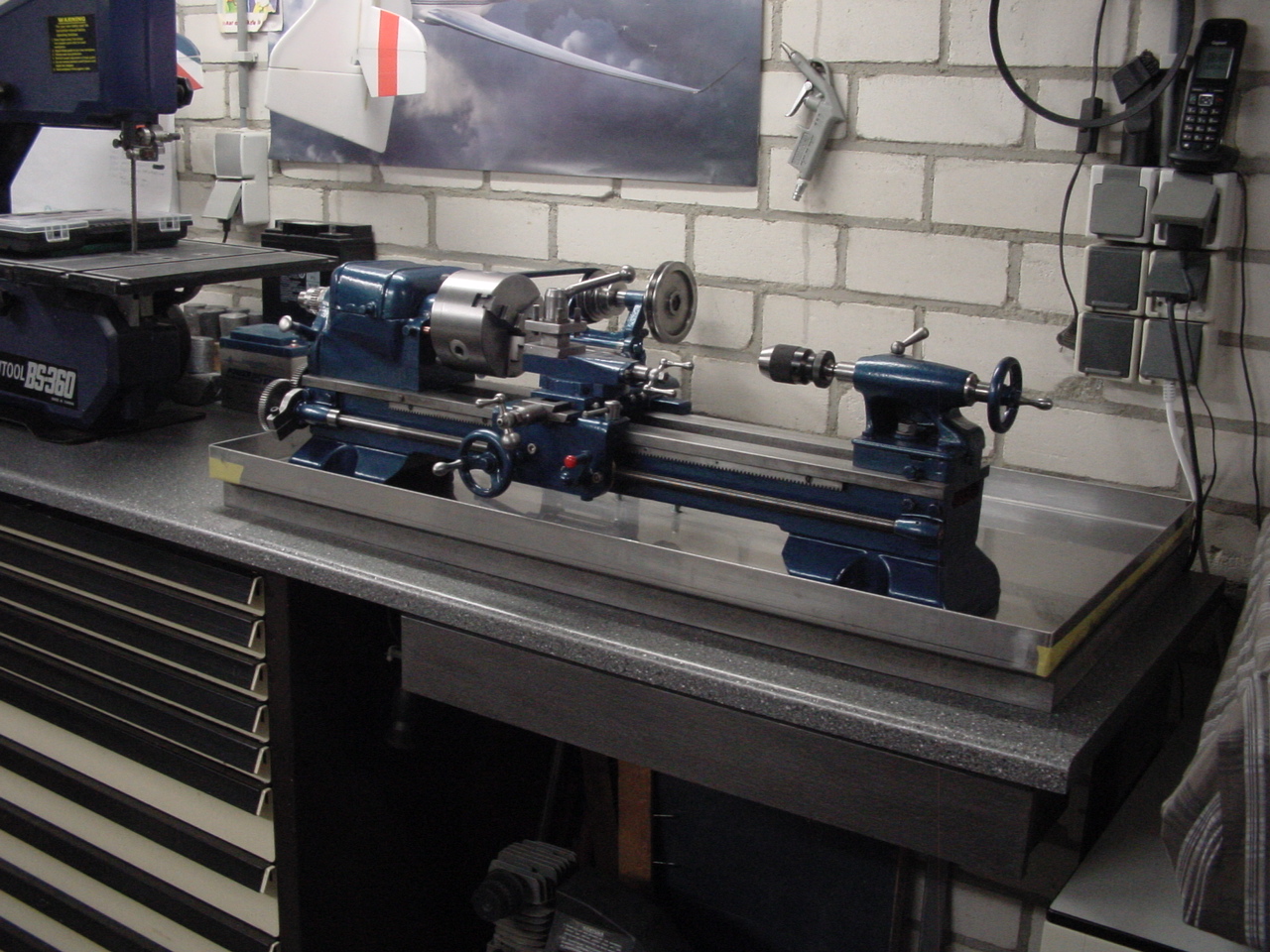

    De opknapbeurt schiet lekker op! De automatische voeding werkt nu goed.
    Nog een klein probleempje oplossen met tandwielen van de hand bediening en dan is deze Craftman weer functioneel!!


    Gea, ron van sommeren en speedy bob vinden dit leuk.
  14. Dunsz

    Dunsz

    Lid geworden:
    26 nov 2014
    Berichten:
    1.193
    Locatie:
    leiderdorp
    Daar ga je een hoop "plezier" mee beleven Piet. Ziet er zeer verzorgd uit :kwijl::worship:

  15. Piet G

    Piet G

    Lid geworden:
    19 dec 2004
    Berichten:
    505
    Locatie:
    Goirle

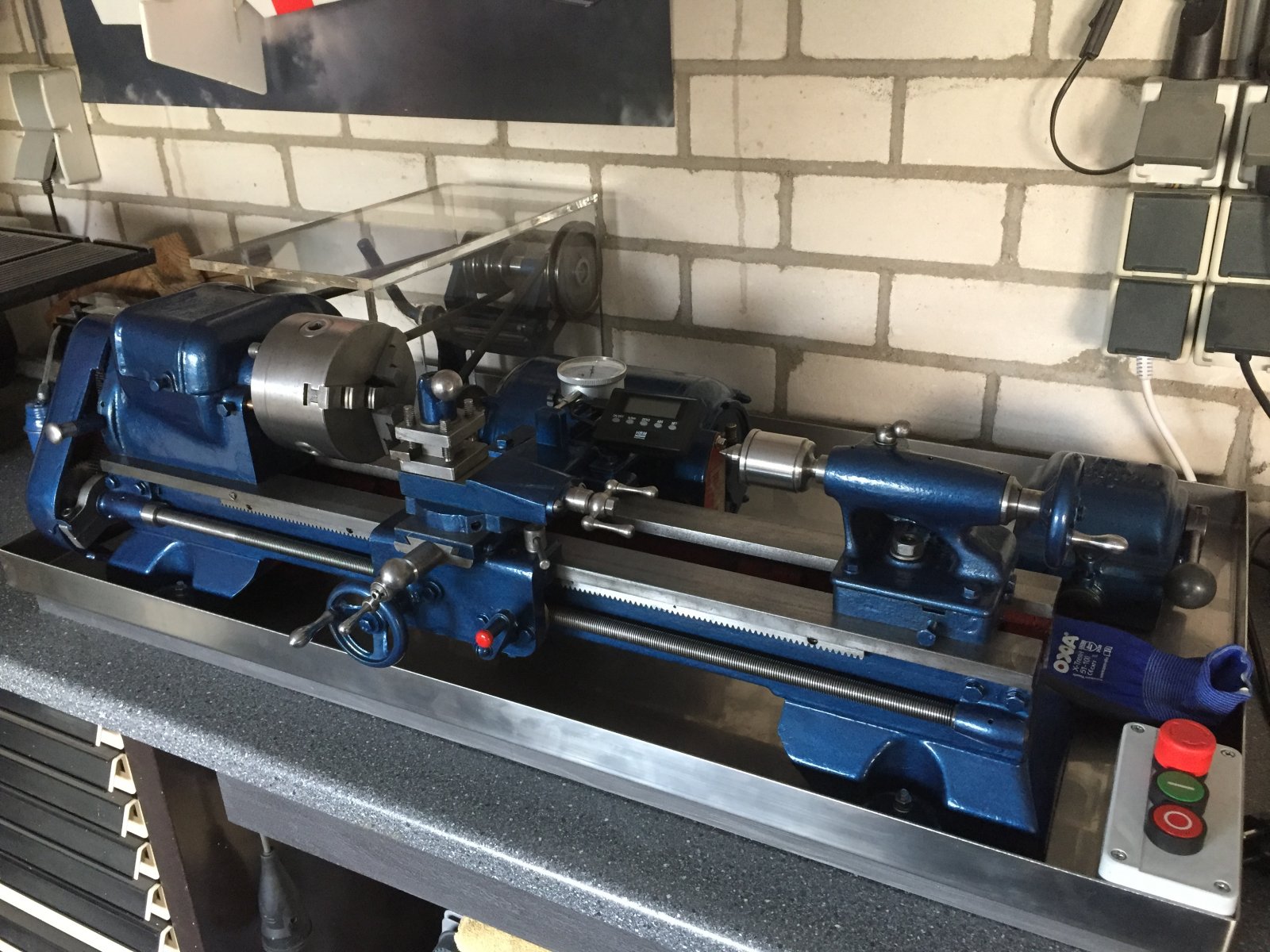

    En hier dan het laatste deel over mijn draaibank. Alles werkt nu perfect! Ook de z.g. Back Gear werkt weer. Hiervoor moesten we de complete excentrische assen voor het in- en uitdraaien van de tandwielen vernieuwen. Het oude setje was niet correct gedraaid waardoor alles wrong en dus niet werkte. De beschermkap is gemaakt van 8 mm plexiglas. Goed beschermd en toch behouden we de het zicht op de mooie aandrijving! Als laatste, de recentste foto zoals de draaibank er nu uit ziet. Hij is weer in volle ere hersteld en voldoet 100% aan mijn verwachting!! IMG_2164.JPG

  16. Piet G

    Piet G

    Lid geworden:
    19 dec 2004
    Berichten:
    505
    Locatie:
    Goirle
    EXTRA : Film draaibank Craftsman Swing 6"

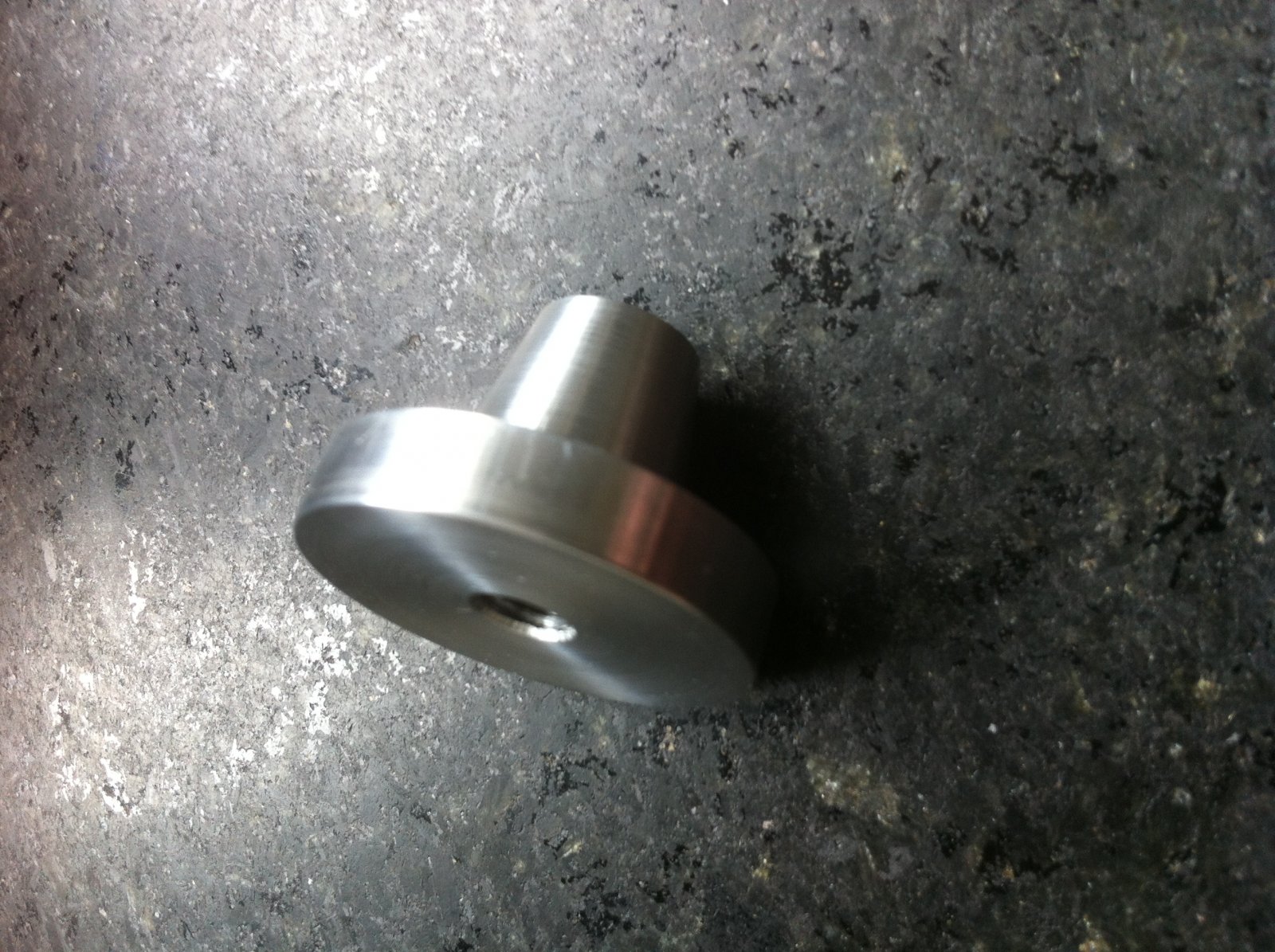

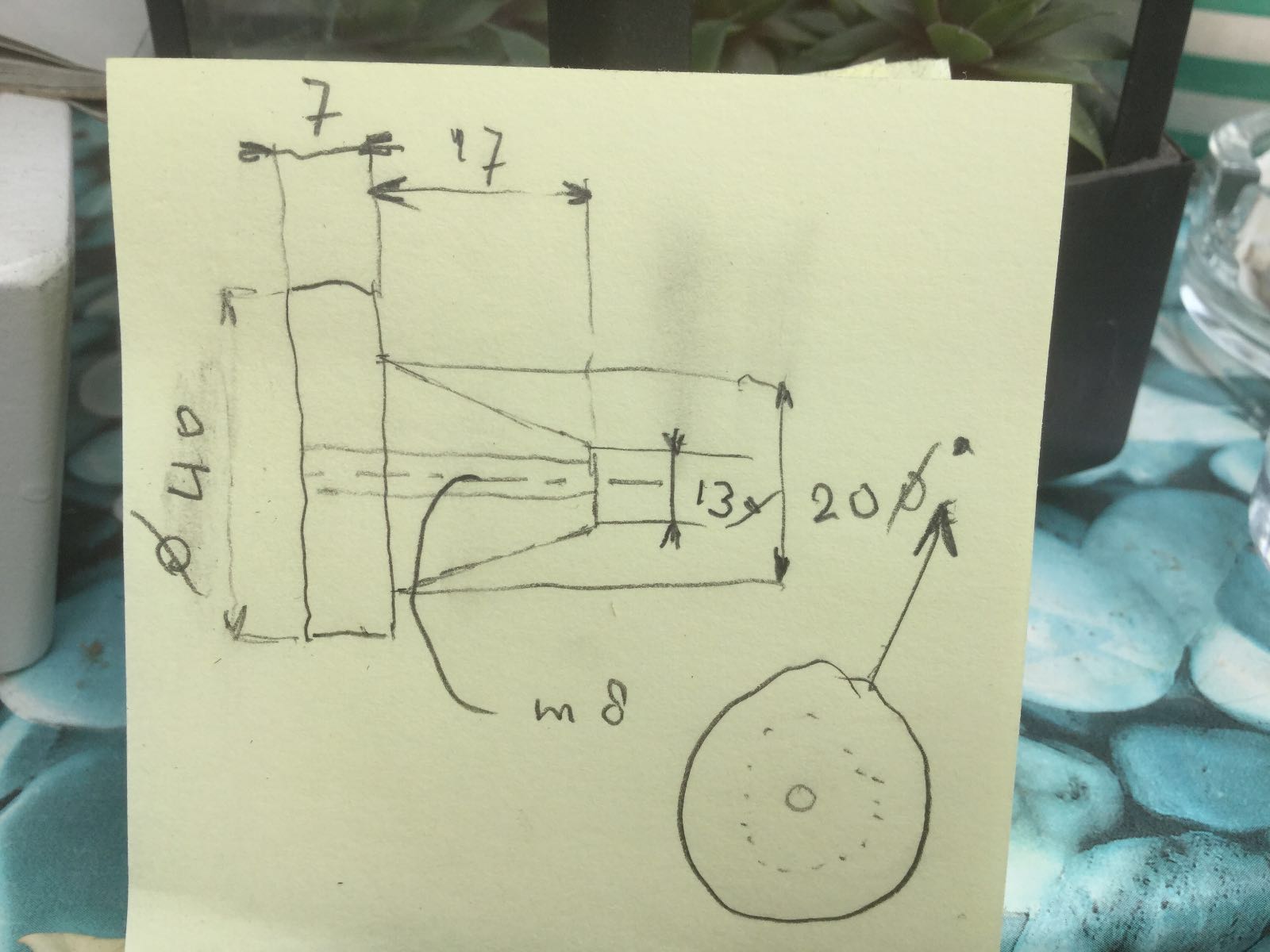

    Als toegift op mijn verslag van de draaibank, hierbij een filmpje, ge maakt door mijn vriend Jos, over het draaien, boren, draadtappen en het afsteken op mijn Craftsman Swing 6". De eerste werkstukken zijn al gedraaid !

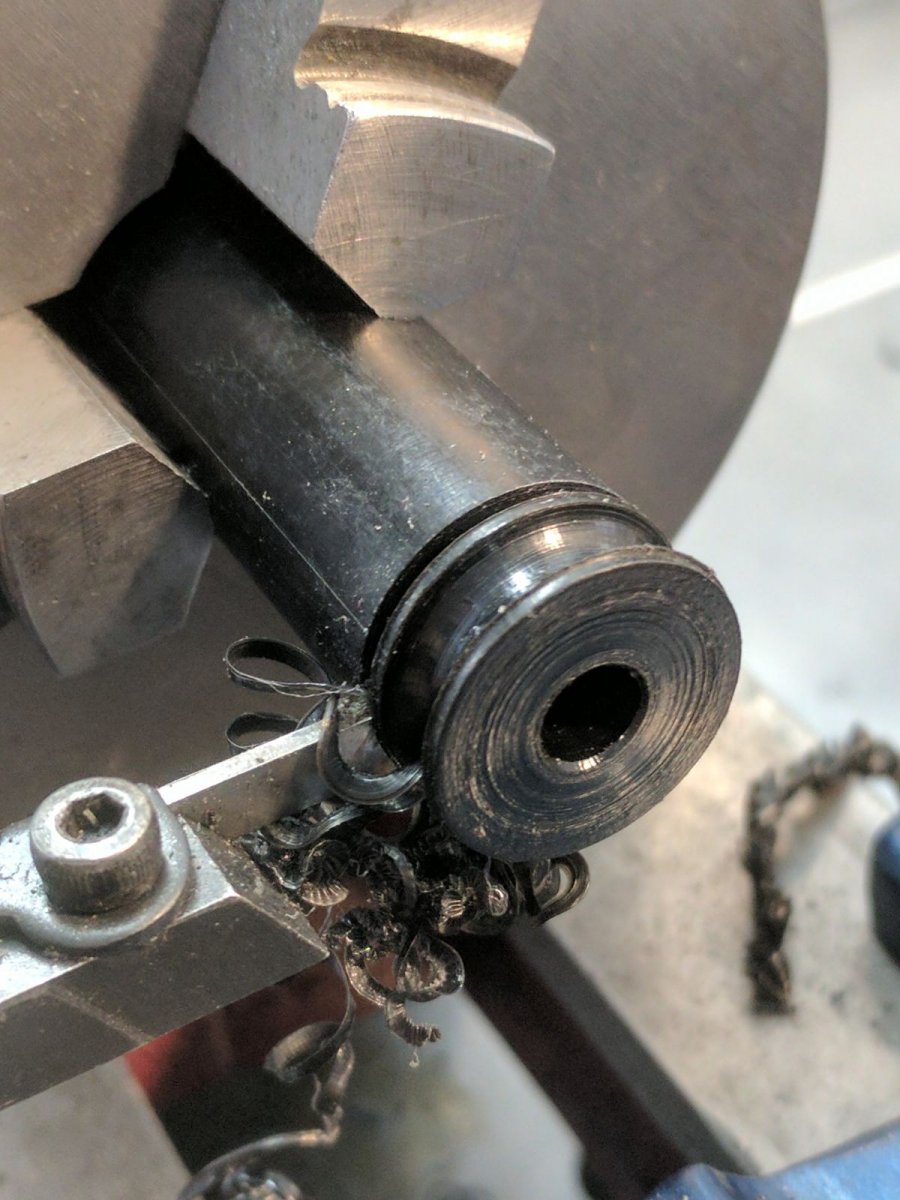

    IMG_0070.JPG IMG_0063.JPG 2017-07-29 15.24.22.jpg IMG_0063.JPG

    ron van sommeren vindt dit leuk.
  17. Monster Diesel

    Monster Diesel

    Lid geworden:
    28 jan 2012
    Berichten:
    233
    Locatie:
    Het Gooi
    Dat hedde netjes gemake!

    Mvg monsterdiesel

  18. ron van sommeren

    ron van sommeren Forum veteraan

    Lid geworden:
    31 aug 2002
    Berichten:
    29.469
    Locatie:
    halverwege Tiel & Nijmegen, tussen Maas & Waal
    Hij ziet er mooi uit Piet.

    Deze week bekeken

  19. Piet G

    Piet G

    Lid geworden:
    19 dec 2004
    Berichten:
    505
    Locatie:
    Goirle
    Dank je Ron en het draait perfect!



  20. Midas

    Midas

    Lid geworden:
    9 jun 2012
    Berichten:
    62
    Locatie:
    Assen
    Mooi dat zo'n bankje weer een tweede leven krijgt!
    Vroeger heb ik een hierop gelijkende South Bend gereviseerd.
