    Aangezien we geen rubriek "vraag en antwoord" hebben stel ik hen maar hier.
    Niet op de juiste plaats, gaarne verplaatsen.

    Ik zie mezelf niet als een meetkundig genie vandaar.

    Stel ik wil een vleugel bevestigen met staaldraad .
    Deze vleugel heeft V-stelling van 5 graden aan elke zijde en tevens een pijlstelling van 7 graden per vleugelhelft vleugel naar achteren.
    Moet de staaldraad nu 2x5 plus 2x7 totaal dus 24 graden gebogen worden?
    Mijn gevoel zegt dat dit niet klopt, maar ik hoop dat ik het mis heb.

    Laatst bewerkt: 22 nov 2023
  2. wvr

    wvr

    Lid geworden:
    12 mei 2003
    Berichten:
    2.890
    Locatie:
    Velserbroek
    betere keuze zou zijn om de staaldraad niet te buigen en deze recht in de vleugel te bouwen.

    met 5graden Vstelling lukt dat alleen als de vleugel dik genoeg is, dus die moet je waarschijnlijk wel buigen.
    De pijlstelling (7graden) zou wel op die manier op te lossen moeten zijn.

    Harry van Melick vindt dit leuk.
  3. Rick NL

    Rick NL PH-SAM

    Lid geworden:
    18 apr 2008
    Berichten:
    4.075
    Locatie:
    Gouda
    Wanneer je de draad wel parallel aan de ligger wilt en kan buigen moet je rekenen volgens: hoek = wortel ( 5² + 7²) = 8.60 graden.
    Deze benadering geldt voor kleine hoeken.
    Voor grotere hoeken is de samengestelde hoek: Arcsin(wortel(sin²a + sin²b))
    Met 5° en 7° wordt dit dan 8.614°

    Thedo, Harry van Melick en wvr vinden dit leuk.
  4. Harry van Melick

    Harry van Melick PH-SAM

    Lid geworden:
    2 nov 2003
    Berichten:
    1.062
    Locatie:
    Endingen am Kaiserstuhl, Duitsland
    De ligger, in dit geval een buisligger staat inderdaad al onder de 7 graden.

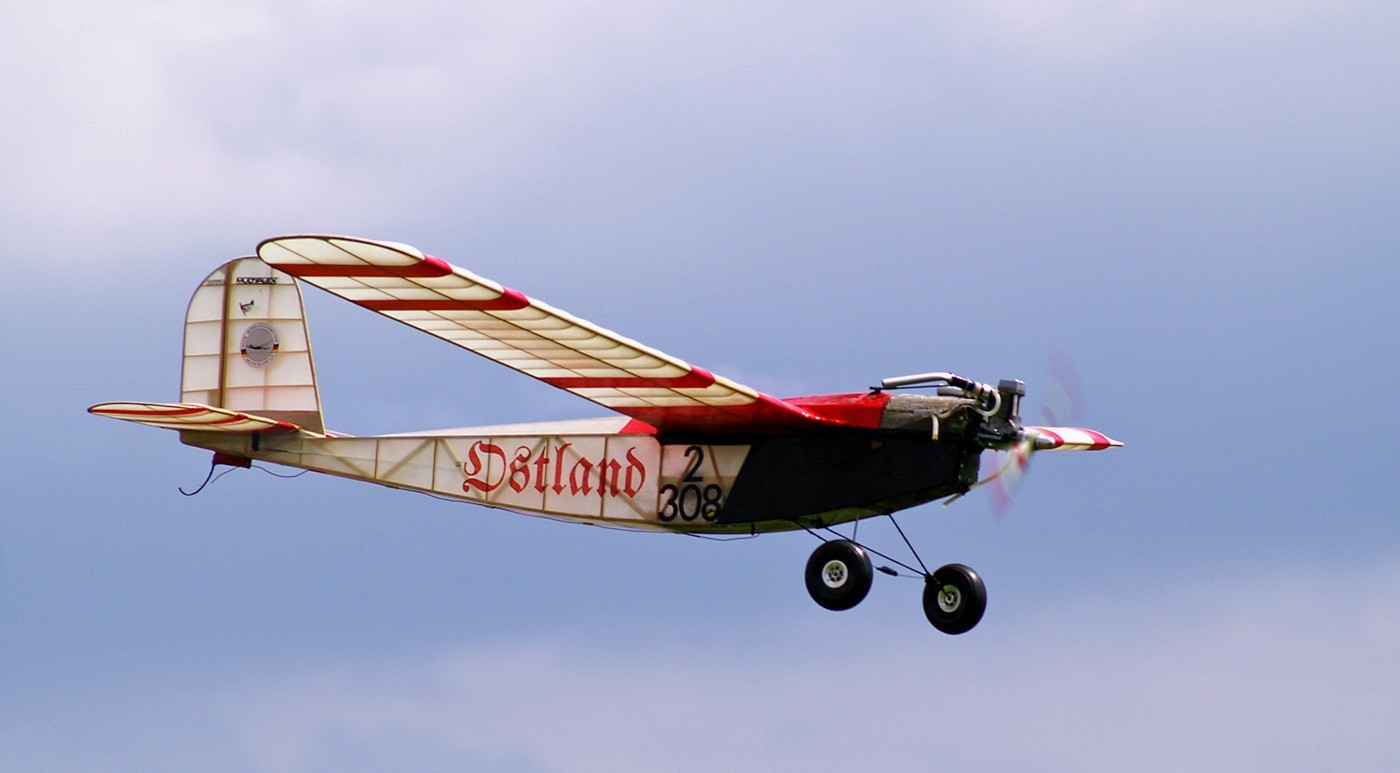

    Het betreft hier de FS-7 Ostland een, zeker voor mij een moeilijk te bouwen toestel.

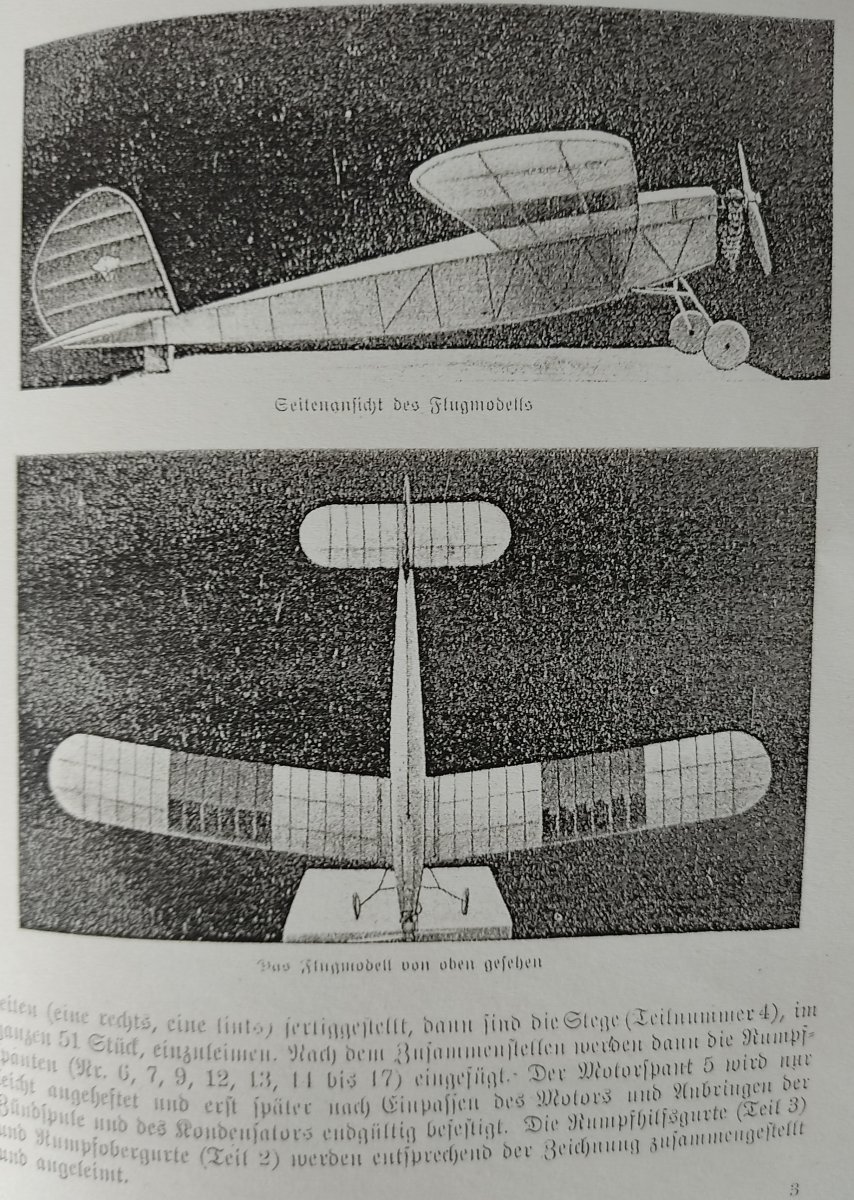

    Ik heb een paar dagen geleden de tekening toegestuurd gekregen en ben er over aan het 'Fachsimpeln'.
    Vooral de romp/vleugel overgang is een crime .
    Het uiterlijk wil ik behouden, maar verder wil ik voor de liggers cfk gebruiken een beetje zoals RES toestellen gebouwd worden.
