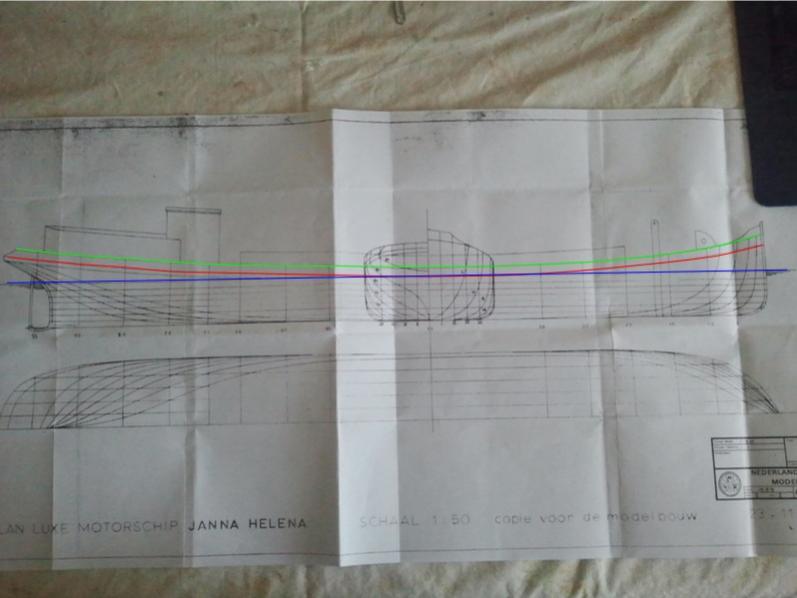

OK, ik zal een poging wagen Mark. Even gekeken naar de eerdere tekeningen. Hier het langsaanzicht:

full


Hier heb ik de volgende lijnen aangegeven:

rood - deklijn
groen - bovenkant verschansing
blauw - waterlijn

Ter plaatse van spant 43 (grootspant) is het wat verwarrend omdat daar (waar de spanten zijn ingetekend) de deklijn en waterlijn praktisch samenvallen. Voor de andere spanten is het wel belangrijk om die uit elkaar te houden.

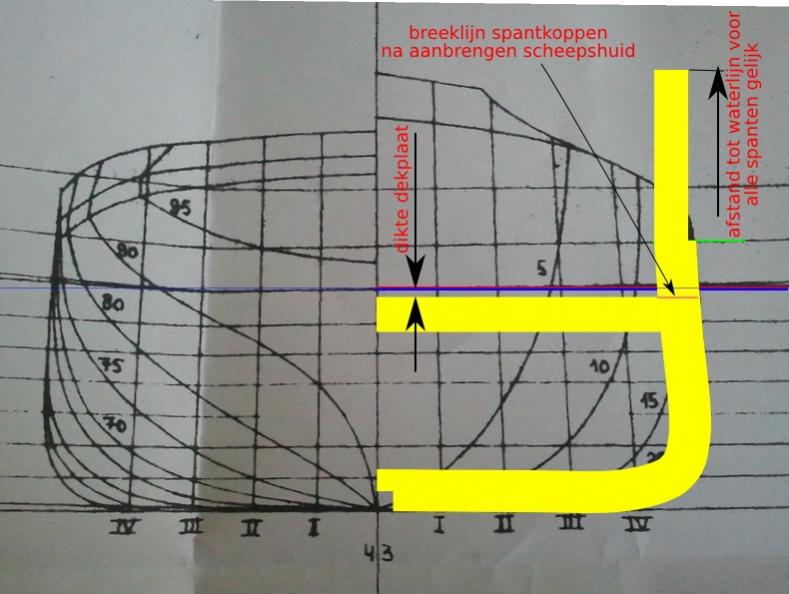

Ik heb nu geprobeerd in jouw spantentekening het grootspant in te tekenen in geel:

full


Voor de drie eerder genoemde lijnen heb ik hier dezelfde kleuren aangehouden.

Ik heb maar de helft gegeven, de andere helft is natuurlijk gespiegeld.
De "koppen" van de spanten boven de deklijn kunnen worden verwijderd als de huidbekleding is aangebracht.
Bij schepen waarbij de dekken over het dek van bijv. 1, 1,5 of 2 mm triplex nog bekleed wordt, wordt dit meestal gedaan nadat het triplex dek (met inkepingen voor de spanten) is aangebracht. Dan worden de koppen eraf gebroken en de breukvlakken geëgaliseerd met het dek, waarna de dekbekleding wordt aangebracht die dan ook mooi de breukvlakken afdekt. Ik vermoed dat jij met een dek uit één deel zal kiezen, dan moeten de koppen er eerst af en daarover moet dan het triplex of kunststof dek (zonder uitsparingen voor de spanten) aangebracht worden.

Ik heb de spant aan de bovenkant van de verschansing iets laten verspringen om dat punt goed te markeren voor als de huidbeplating wordt aangebracht. Dat kan natuurlijk ook op een andere manier, bijv. door een simpele inkeping/zaagsnede.

Ik hoop dat het zo iets duidelijker is. Dit is niet de meest optimale manier om dit soort zaken over te brengen.

Groet,

Ad

Laatst bewerkt door een moderator:
Nog even een aanvulling, Mark. Hier zijn we dan nog een inkeping voor de kielbalk in het midden van de spant vergeten!!!!

Groet,

Ad

EDIT
Op de tekening in de vorige boodschap inkepening voor de kielbalk schematisch aangegeven

Laatst bewerkt:
Het is wel wat duidelijker geworden nu.

Kan ik die papieren spanten nu nog gebruiken of moet ik nieuwe knippen? :)

Ik pb even mijn mailadres door naar jullie.

Nitromethane zei:
Hoe kan ik deze spanten het beste op hout lijmen, zodat ik dit naderhand ook nog makkelijk kan verwijderen?.
Klik om te vergroten...
Bison Spuitlijm, één keer op het papier spuiten, en dan op het hout plakken. Het papier laat zich na het drogen redelijk makkelijk van het hout verwijderen. Zoals Ad ook al reeds aangaf is het voor de vormvastheid beter om de "binnenkant" er in te laten tijdens het plakken.

Adam zei:
Bison Spuitlijm, één keer op het papier spuiten, en dan op het hout plakken. Het papier laat zich na het drogen redelijk makkelijk van het hout verwijderen. Zoals Ad ook al reeds aangaf is het voor de vormvastheid beter om de "binnenkant" er in te laten tijdens het plakken.
Klik om te vergroten...

Ok, bedankt.
Die tips ga ik zeker nog gebruiken.

Verder nog een kleine aanvulling, Mark.
Het "hol" maken van de spanten is natuurlijk alleen nodig op die plaatsen waar iets onderdeks moet komen (motoren, accu, vaartregelaar, servo). Op plaatsen waar niets komt (men name naar de voorsteven toe denk ik) hoef je ze niet uit te hollen.

Groet,

Ad

horsepower zei:
Staat erg mooi beschreven met foto's hoe je via spanten bouw, een romp kunt bouwen.
Klik om te vergroten...

Ziet er gelikt uit. Maar hier wordt de spantenromp dus puur als mal gebruikt. Als dat de bedoeling is, dan wordt het verhaal wat betreft de spanten dus wat anders (geen openingen nodig).

Groet,

Ad

Peter dat had je nu niet moeten doen.
Ik ga meteen weer denken aan mijn baggermolenromp. :wink:
Het ziet er allemaal zo simpel uit.
Maar ik blijf het voorlopig voor me uit schuiven (gelukkig is het nu toch veel te koud) :D

Simpele rompbouw.

Mannen, zo moeilijk is dit niet hoor.

Mark mocht je het niet appliceren deze inbreuk in jou draadje laat even weten dan haal ik het bericht wel weg.
Maar ik wilde eigenlijk de schroom weg nemen, dat sommige zaken zo moeilijk zouden zijn. Dus niet, de romp-bouw was nog geen weekje werk, en ook nog eens in de hobby uurtjes tijd. Wel met redelijk mooi weer met een leuke temperatuur.

Spanten frame, bewust met gaten, zodat de pur er lekker doorheen kan lopen, zodat er meer stevigheid ontstaat.

full


Drama 1e gebruik van pur bus schuim.

full

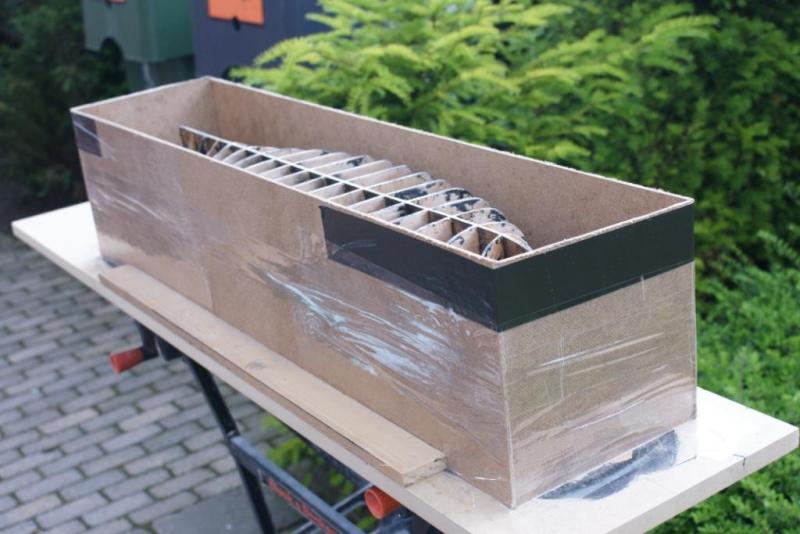

Goedkoop schuim kistje gebouwd van hard-board platten.

full

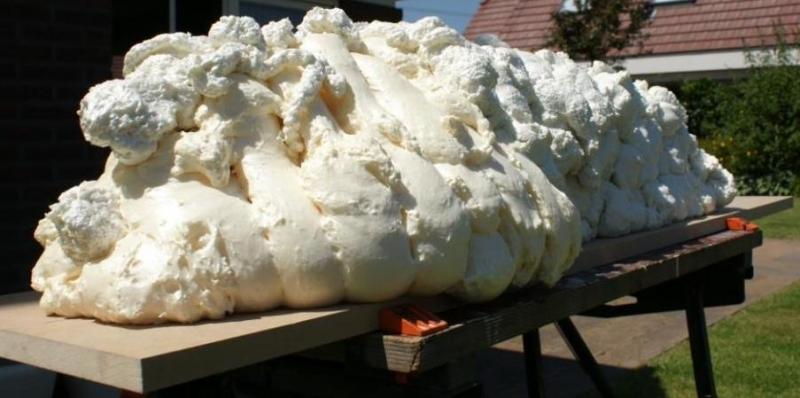

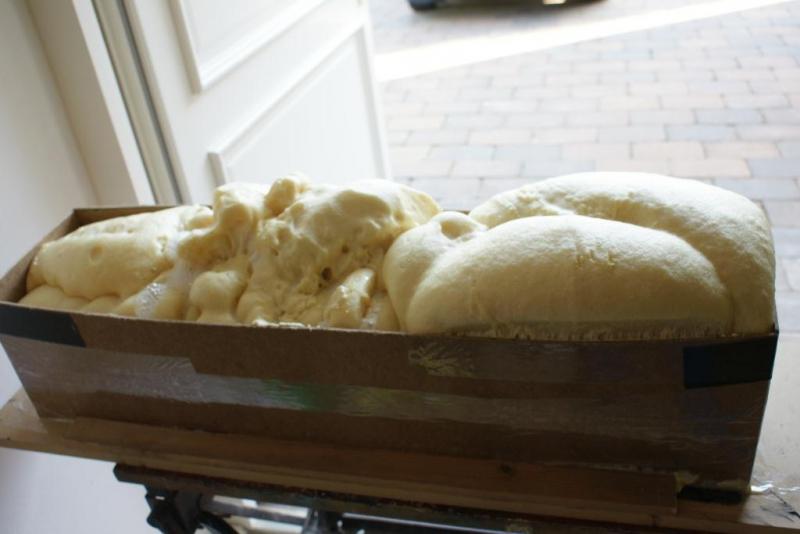

Resultaat met gebruik van [POLYURETHAANSCHUIM] achteraf 100x makkelijker, en ook nog goedkoper als pur bussen.
Binnen 24/uur kan je naar aller lust schuren aan je ruwe romp vorm.
Werkt nog beter als je het schuim bij de reactie iets nat spuit met een planten spuit, "werk echt positief".

full

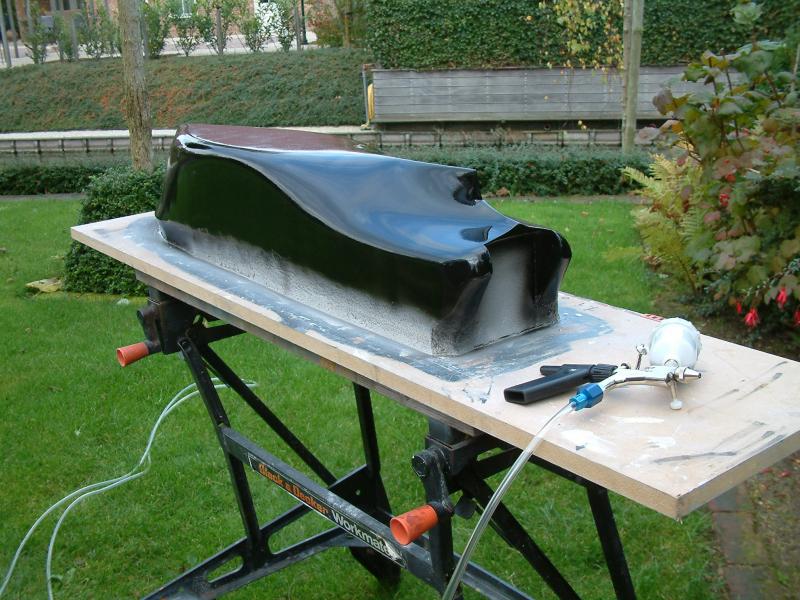

Na plamuren een 1e laag zwarte verf gespoten, om de oneffenheden eruit te halen welke er ongetwijfeld in zullen zitten.

full

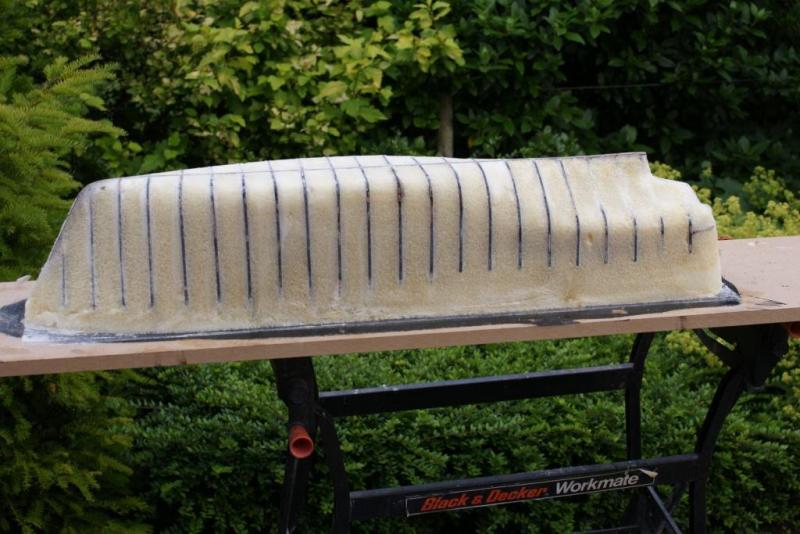

Uurtje grof schuren, dit als resultaat.

full


Negatief mal gemaakt.

full

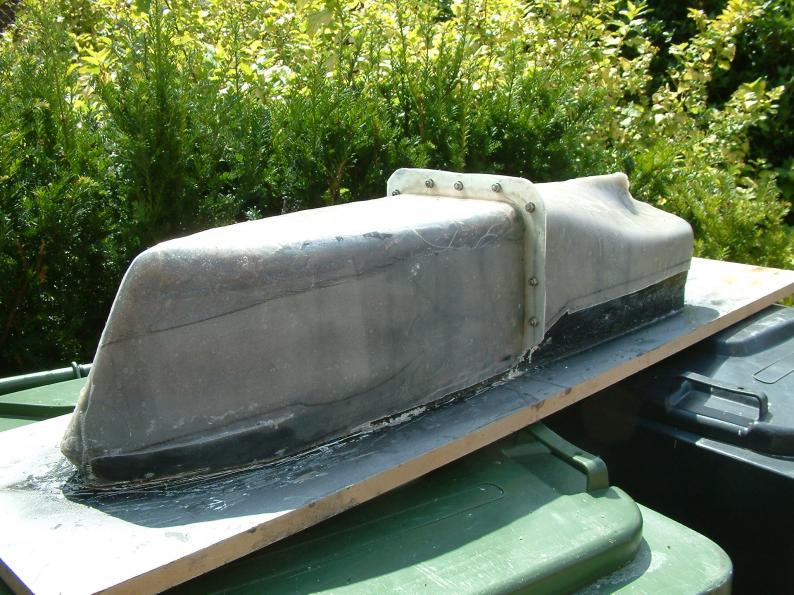

Resultaat valt niet tegen voor een eerste keer.

full


Huidige status van het model.

full

Laatst bewerkt door een moderator:
Ziet er zeer goed uit, maar mijn modelbouwniveau ligt nog niet zo hoog dat ik met poly aan de gang ga.

Laat ik nou eerst maar eens proberen een bootje met houten spantjes te bouwen.
Als ik dat door heb ga ik dat polyesther wel uitproberen ;)

Maar erg bedankt voor jullie input..ben er echt blij mee met deze hulp.

Zaterdag aanstaande zit ik op de beurs in Bleiswijk, en gaan we met behulp van ervaren modelbouwers de spanten opnieuw tekenen en eventueel uitzagen.

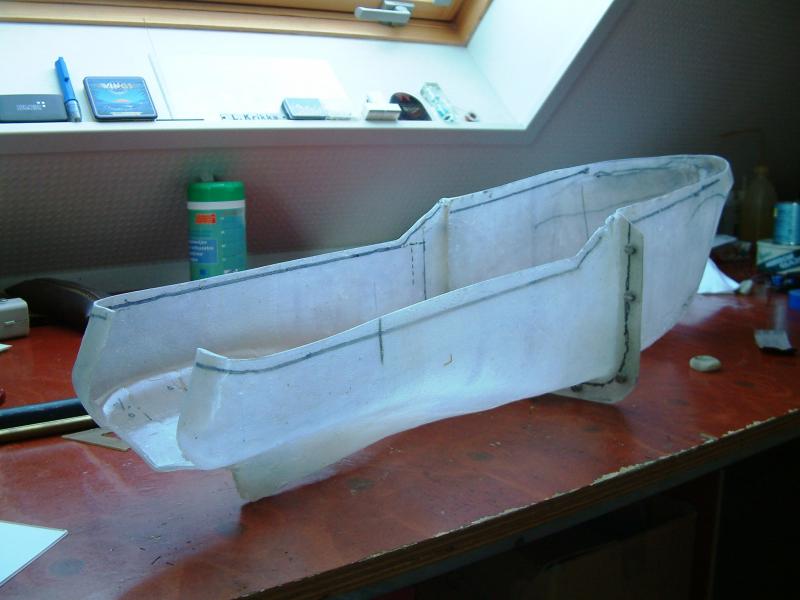

Oke, dus als ik het goed begrepen heb komen de spanten er zo uit te zien:


Uploaded with ImageShack.us


Uploaded with ImageShack.us

Ik heb wel het midden er gelijk uitgehaald, dat vond ik toch wat handiger. Je vouwt je papier dubbel en je hoeft maar 1x te knippen en het is gelijk symmetrisch.

Nou gauw verder aan de rest van spanten.

Laatst bewerkt:
Als je een keer met poly wil werken Mark, maak dan van de zomer maar eens een afspraak... Ik heb wel wat ervaring met poly, gaan we samen eens een middagje achter in de tuin bij mij kliederen.

setsunakaede zei:
Als je een keer met poly wil werken Mark, maak dan van de zomer maar eens een afspraak... Ik heb wel wat ervaring met poly, gaan we samen eens een middagje achter in de tuin bij mij kliederen.
Klik om te vergroten...

Mocht het zover komen Diede, dan ga ik zeker contact opnemen met je.
Super bedankt voor het aanbod ;)

Groetjes,

Ik ga zelf ook v.d. zomer verder met de rally en wat andere poly projecten..

Dus als je wil komen kijken hoe ik t doe geef je maar n gil.
Het is wat geklieder idd.. maar werkt heerlijk
