Welke software om vleugel te ontwerpen?

Discussie in 'Modelbouwsoftware' gestart door arthurw, 17 sep 2020.

  1. arthurw

    arthurw

    Lid geworden:
    9 mei 2003
    Berichten:
    357
    Locatie:
    Soest
    Jaren geleden kon ik redelijk goed een vleugel tekenen in Rhino uit profielen en daarin dan de uitsparingen voor liggers etc. maken, om uiteindelijk ribben te hebben om te frezen.

    Ook Profili en opvolgers ald DevWing regelmatig gebruikt.

    Maar... dat is 5 - 10 jaren geleden. Rhino is ondertussen versie 6. Profili & Devwing zien er op de website verouderd uit. De computer waar ik het op had staan is allang ter ziele.

    Oftewel... wat is tegenwoordig de makkelijkste methode om een vleugel op romp te ontwerpen en uiteindelijk tot frees-files (GCODE) te komen?

  2. Rick NL

    Rick NL The First Aviators

    Lid geworden:
    18 apr 2008
    Berichten:
    3.499
    Locatie:
    Gouda
    devWing Mold en devFuse Mold zijn vrij gebruiksvriendelijke programma's, waarin je gemakkelijk STL files kunt maken van vleugels en rompen.
    Voor de rompen is er wel een beperking dat je geen vloeiende overgangen tussen vleugelaanzet en romp kan maken.
    Ik heb er al een en ander in gemaakt, maar nog niet echt gebruikt om te frezen. Dat wil ik op korte termijn wel gaan doen voor stabilo kernen.

  3. F2B

    F2B

    Lid geworden:
    19 jul 2006
    Berichten:
    645
    DevWING is geen CAD maar een geautomatiseerde manier van tekenen zoals je dat met de hand zou doen. Daardoor is het makkelijk te leren, binnen een uur kun je je eerste vleugelontwerp gereed hebben. Het programma bevat een groot aantal profielen waar je ook je eigen .dat files aan toe kunt voegen. Ik heb er elliptische vleugels mee gemaakt.

    DevFUS gebruik ik voor rompen. Omdat mijn freesmachientje 325x325mm aan kan snij ik de rompzijkanten met de hand en alle spanten met de machine.

    De programma's functioneren los van elkaar en wisselen geen maatvoeringen aan elkaar door.

    De machine draait op EstlCAM, die accepteert de .tap files van DevWING en DevFUS.

    Je kunt het programma gratis downloaden om te kijken of het aansluit bij je wensen alleen zonder de functies voor print en G-code bestanden, daar zit wel een licentie aan vast.
    Voor mij is dit genoeg, wil je meer dan moet je naar een echt CAD programma kijken.

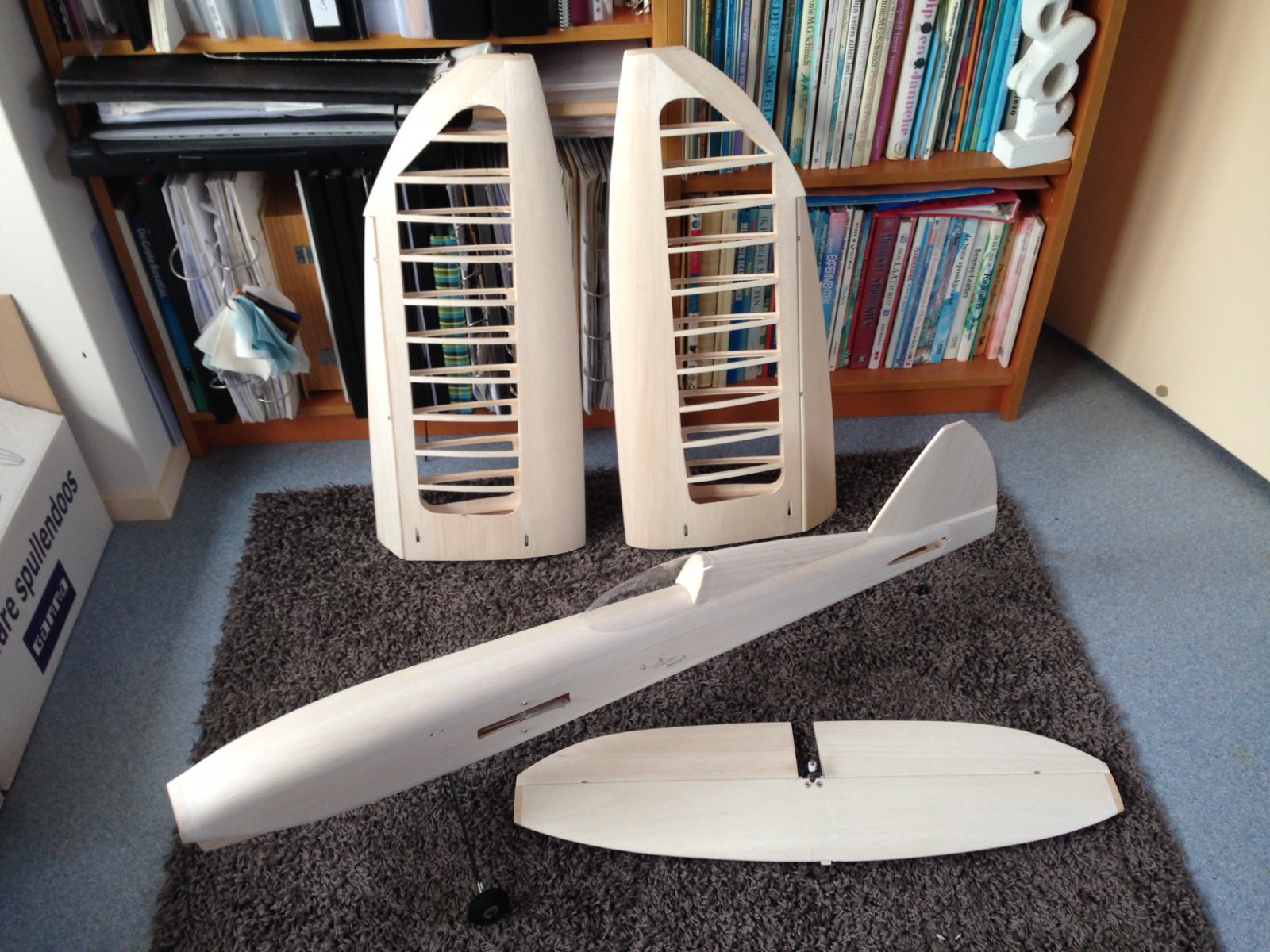

    Houtbouw gereed.JPG

  4. ilioSS

    ilioSS

    Lid geworden:
    10 aug 2020
    Berichten:
    64
    Locatie:
    Friesland
    Hallo arthurw,

    Heb je freecad al bekeken?
    Hiermee is ook veel mogelijk.
    Extentie op github om vleugels en rompen te creeren is beschikbaar.
    Succes,
    ilioSS

  5. rijoli

    rijoli

    Lid geworden:
    8 sep 2010
    Berichten:
    112
    Locatie:
    Terneuzen
    Voor het tekenen gebruik ik Draftsight. (Licentie van €99,- per jaar). Dat werkt net als Autocad 2D.
    Daar lees ik tekeningen van bestaande modellen als .jpg in als achtergrond. Die kun je dan overtekenen.

    Andere aanvliegroute is het inlezen van profielen als data files van airfoiltools.com.

    Vanuit Draftsight exporteer ik de onderdelen in een DXF file.
    Die kun je met een programma als DXF2GCODE (freeware) omzetten in G-code.

    Om de Lasersnijder aan te sturen gebruik ik vervolgens LaserGRBL (ook freeware).

    Het lijkt een beetje omslachtig maar ik zie het maar als een deel van de hobby om al die verschillende tools te leren gebruiken.
    Iedere tool heeft zijn eigen toepassing en dat maakt het overzichtelijk.

    Dat is wel allemaal in 2D.
    Ik heb afgelopen 2 jaar idd ook geoefend met Rhino, Solidworks en Fusion360 maar dat is wat mij betreft overkill voor mijn toepassingen.

    Gr.Richard.
