Gestimuleerd door de prachtige vintage RC apparatuur collectie die we van Hans Waasdorp mochten overnemen hebben we nu een "Elektronica Club"...met als hoofd doel die collectie verder compleet en waar mogelijk werkend te maken.
Werken aan de Hans Waasdorp RC Collectie (DE PH-SAM ELEKTRONICA CLUB)
- Topicstarter Bruno van Hoek
- Startdatum
Inderdaad een muziekdoos!
Harold
PH-SAM
Hier veel over microprop.
Komt ook net schema en print tegen van de zender die ik als eerste bouwde.
Clubproject. Kopie van microprop bouwpakket.
https://www.rc-network.de/threads/f...d-microprop-vom-anfang-bis-zum-ende.11901208/
Komt ook net schema en print tegen van de zender die ik als eerste bouwde.
Clubproject. Kopie van microprop bouwpakket.
https://www.rc-network.de/threads/f...d-microprop-vom-anfang-bis-zum-ende.11901208/
Énke Blériot
PH-SAM
Op bescheiden wijze wil ik af en toe wat werken aan mijn collectie. Bescheiden..moet nog veel leren over elektronica..
Het begint voor mij met bv de Simprop sets..werkt het nog..en daar is spanning voor nodig. Accu's.
Ik doe het liever direct goed...rx accus in nette houders..niet van die koopdingen met contacten er in.
Maar de penlights aan elkaar gesoldeerd met litze.
Wie is er bereid accu houders te printen...4 naast elkaar..en de halve houder iets van 3 mm dieper dan de halve lengte van de penlight...ivm de litze verbindingen.
2 halven op tegen elkaar...tape er om..en zie daar..nette houder.
Wie wil er enkele printen??
Het begint voor mij met bv de Simprop sets..werkt het nog..en daar is spanning voor nodig. Accu's.
Ik doe het liever direct goed...rx accus in nette houders..niet van die koopdingen met contacten er in.
Maar de penlights aan elkaar gesoldeerd met litze.
Wie is er bereid accu houders te printen...4 naast elkaar..en de halve houder iets van 3 mm dieper dan de halve lengte van de penlight...ivm de litze verbindingen.
2 halven op tegen elkaar...tape er om..en zie daar..nette houder.
Wie wil er enkele printen??
Harold
PH-SAM
Over nette batterij houders.

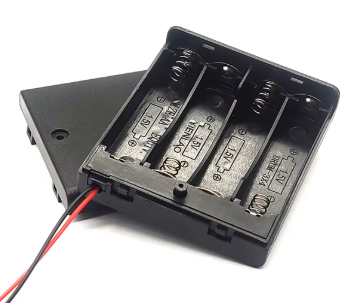

Er is al gewoon wat te koop bij de chinee.
Even de veertjes eruit trekken en interieur aanpassingen.
https://www.aliexpress.com/item/1005005475607732.html
Op thingiverse, waar mensen 3D print ontwerpjes aan elkaar beschikbaar stellen kom je met "AA battery box" al vele pagina's AA batterij houders tegen voor opslag (die bierkratjes zijn leuk) of aansluiten. Al deze ontwerpen zijn weer te veranderen in cad programma (fusion360)
https://www.thingiverse.com/search?q=AA+battery++box
NIeuw voor mij. Sommige dingen zijn online customizable. maten invullen in formulieertje

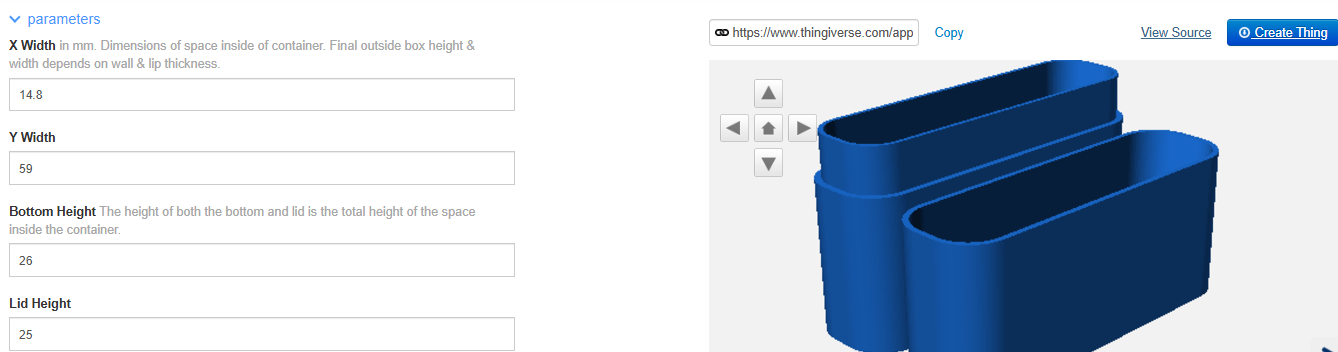

Even spelen met dit customizable ontwerp
https://www.thingiverse.com/thing:734598
Kan niet 2 schaaltjes plat dit ontwerp (zoeken verder), maar voor het idee
(note voor mezelf: code staat erbij is van https://openscad.org/)
Of leuker: 4xAAA in een ronde "Deac" behuizing. Eerst even fusion360 of openSCAD beter kennen en 3D printer afstellen. Dan gelijk parametrisch maken voor thingyverse: deac designer. Alleen europese vintage RC mensen snappen dat.
Ter overweging:
Tegenwoordig hebben AAA maat batterijen al meer in huis dan de penlights van vroeger.
Kan dus eventueel kleiner.
Of simpel maar toch mooi: Alleen eindkappen met krimpkous
Msschien niet te solderen maar te puntlassen.
Zo'n apparaatje heb ik nog niet, maar koop/maak ik nog. Lion cellen 18650 wat gevoelig voor solderen. NiMh toch ook wel oppassen.
NImH Cellen met soldeerlipje zijn te koop bij deze specialist
https://www.nkon.nl/aa-eneloop-met-z-soldeerlipje.html
Wordt vervolgd...
Er is al gewoon wat te koop bij de chinee.
Even de veertjes eruit trekken en interieur aanpassingen.
https://www.aliexpress.com/item/1005005475607732.html
Op thingiverse, waar mensen 3D print ontwerpjes aan elkaar beschikbaar stellen kom je met "AA battery box" al vele pagina's AA batterij houders tegen voor opslag (die bierkratjes zijn leuk) of aansluiten. Al deze ontwerpen zijn weer te veranderen in cad programma (fusion360)
https://www.thingiverse.com/search?q=AA+battery++box
NIeuw voor mij. Sommige dingen zijn online customizable. maten invullen in formulieertje
Even spelen met dit customizable ontwerp
https://www.thingiverse.com/thing:734598
Kan niet 2 schaaltjes plat dit ontwerp (zoeken verder), maar voor het idee
(note voor mezelf: code staat erbij is van https://openscad.org/)
Of leuker: 4xAAA in een ronde "Deac" behuizing. Eerst even fusion360 of openSCAD beter kennen en 3D printer afstellen. Dan gelijk parametrisch maken voor thingyverse: deac designer. Alleen europese vintage RC mensen snappen dat.
Ter overweging:
Tegenwoordig hebben AAA maat batterijen al meer in huis dan de penlights van vroeger.
Kan dus eventueel kleiner.
Of simpel maar toch mooi: Alleen eindkappen met krimpkous
Msschien niet te solderen maar te puntlassen.
Zo'n apparaatje heb ik nog niet, maar koop/maak ik nog. Lion cellen 18650 wat gevoelig voor solderen. NiMh toch ook wel oppassen.
NImH Cellen met soldeerlipje zijn te koop bij deze specialist
https://www.nkon.nl/aa-eneloop-met-z-soldeerlipje.html
Wordt vervolgd...
Laatst bewerkt:
Voor de buizenjongens gaan we 67,5 batterijen maken die op een lipootje werken. In die doosjes is plaats genoeg.
De 22,5 V batterijen, dat wordt wat lastiger omdat ze net zo groot zijn als een 9V blokbatterij. Deze zijn nog in China te krijgen overigens, maar niet gebruiken! Ze lijken wel in elkaar geknutseld. 15 celletjes op elkaar gebonden.
Mooi idee om deacs te printen waar 4 AAA celletjes in een passen
De 22,5 V batterijen, dat wordt wat lastiger omdat ze net zo groot zijn als een 9V blokbatterij. Deze zijn nog in China te krijgen overigens, maar niet gebruiken! Ze lijken wel in elkaar geknutseld. 15 celletjes op elkaar gebonden.
Mooi idee om deacs te printen waar 4 AAA celletjes in een passen
Énke Blériot
PH-SAM
Die Ali doosjes voor 4 AA had ik al gezien..veel te modern..
Wanneer iemand een paar van die blauwe doosjes kan printen ( en natuurlijk in zwart..Simprop= zwart... Microprop =rood) dan koop ik graag wat van je 3D brouwsels
Wanneer iemand een paar van die blauwe doosjes kan printen ( en natuurlijk in zwart..Simprop= zwart... Microprop =rood) dan koop ik graag wat van je 3D brouwsels
Harold
PH-SAM
Uhh dat blauw is de kleur voor weergeven alle virtuele 3D ontwerpen op thingyverse.
De kleur die je krijgt hangt af van de kleur die je in de printer stopt. Kan alles zijn.
Let op. Dat doosje op het plaatje was even wat proberen met de online nummertjes.
Als op thingyverse er niet bijstaat moet het in CAD getekend worden.
Accu doosje kleint niet zo heel dramatisch.
Maten zijn duidelijk (4xAA plat + 3mm in de lengte extra)
Zoiets? 2 schaaltjes met op scheidingsvlak een overlappend pasrandje. Stukje tape voor sluiten.
2 schaaltjes kunnen identiek zijn als ze allebei een uitstekend en instekend pasrandje hebben.
Waar komt het snoertje? Midden zijkant?
zo'n bakje uit het plaatje laat zich trouwens mooier printen.
bodem plat en zijkantent vertikaal is ideaal. Zelfs bij slechte instellingen lukt dat ng
Bij een plat bakje met ronde uiteinden heb je "overhang". Je print "in de lucht" met een klein raakrandje. Lastiger voor de printer. no margin for error.
Anders even mooier schetsje of voorbeeld plaatje.
De kleur die je krijgt hangt af van de kleur die je in de printer stopt. Kan alles zijn.
Let op. Dat doosje op het plaatje was even wat proberen met de online nummertjes.
Als op thingyverse er niet bijstaat moet het in CAD getekend worden.
Accu doosje kleint niet zo heel dramatisch.
Maten zijn duidelijk (4xAA plat + 3mm in de lengte extra)
Zoiets? 2 schaaltjes met op scheidingsvlak een overlappend pasrandje. Stukje tape voor sluiten.
2 schaaltjes kunnen identiek zijn als ze allebei een uitstekend en instekend pasrandje hebben.
Waar komt het snoertje? Midden zijkant?
zo'n bakje uit het plaatje laat zich trouwens mooier printen.
bodem plat en zijkantent vertikaal is ideaal. Zelfs bij slechte instellingen lukt dat ng
Bij een plat bakje met ronde uiteinden heb je "overhang". Je print "in de lucht" met een klein raakrandje. Lastiger voor de printer. no margin for error.
Anders even mooier schetsje of voorbeeld plaatje.
Laatst bewerkt:
Énke Blériot
PH-SAM
Deling liever halverwege over de platte kant..( gelijk de originele Simprop houders) pasrandjes niet noodzakelijk..
Snoer komt tussen 2e en 3e cirkel.
Plaatje komt er aan...
Snoer komt tussen 2e en 3e cirkel.
Plaatje komt er aan...
Énke Blériot
PH-SAM
Énke Blériot
PH-SAM
Yep...
En die org zijn voor kortere en dikkere cellen.....maar die gibt es leider nicht mehr..geloof ik..
En die org zijn voor kortere en dikkere cellen.....maar die gibt es leider nicht mehr..geloof ik..
Énke Blériot
PH-SAM
23 dia...28 diep dus 56..maar kieren mag..houten vulrandje er tussen maken en zwart pvc plakbandje er over..
Tja, zo'n stoplicht...Helemaal goed, en nu ga ik een paar dagen off-grid
Dit is het eerste aanzetje tot een CPPM naar Bellamatic convertor.
Hier nog op een Nano-experimenteerbordje. Wordt natuurlijk een ProMini....
Deze is -voor de grap met dat stoplicht- dubbel uitgevoerd en kan 2 sticks uitlezen, maar de bedoeling is één enkele per fopdoosje (in het eerste -rode- doosje komt dan zo'n ontvanger).
Er moet per decoder bouwsteen nog een H-brug en wat extra software aan worden toegevoegd. Voor beter beeld, klik op de V en dan groot scherm kiezen
Het moet natuurlijk CPPM zijn...
Laatst bewerkt:
Énke Blériot
PH-SAM
Ik probeer elke avond ff naar de Elektronica club te gaan..Alles wat daar gebeurt is onbekend terrein voor mij..maar..de bouwleiders zijn giga goed en voor ik het weet kan ik mogelijk een volt van een ampère onderscheiden ( bij goed licht wel te verstaan want het is een nog wat duister gebied).
Mocht je ook naar die virtuele club willen komen..is helemaal gratis ongeacht of je nu wel of niet een transistor van een boktor kunt onderscheiden.
Zo..gezellig...kijk..hier ben ik mee bezig..
De spiksplinter ongebruikte Simprop Alpha Contest 5 set. Net Cellen met soldeerstrips bij Conrad besteld voor in het boordaccu doosje..
Mocht je ook naar die virtuele club willen komen..is helemaal gratis ongeacht of je nu wel of niet een transistor van een boktor kunt onderscheiden.
Zo..gezellig...kijk..hier ben ik mee bezig..
De spiksplinter ongebruikte Simprop Alpha Contest 5 set. Net Cellen met soldeerstrips bij Conrad besteld voor in het boordaccu doosje..
Énke Blériot
PH-SAM
De volgende stap is het vervangen van de tijdelijke nieuwe voeding in de zender..ik heb 8 penlights aan elkaar gebakken en met tape er een blok van gemaakt....vastgezet met afwas sponsjes...deksel dicht..niemand die het ziet en..
...Henkie toch..zo kan dat toch niet!!..
Nee..ik moet zien dat ik andere cellen in de kartonnen kokers met eindstukken krijg..
Afmeting Rd 23 x 163 mm..en er moeten dus 8 cellen in.
Harold..had jij wat passends in de aanbieding?
...Henkie toch..zo kan dat toch niet!!..
Nee..ik moet zien dat ik andere cellen in de kartonnen kokers met eindstukken krijg..
Afmeting Rd 23 x 163 mm..en er moeten dus 8 cellen in.
Harold..had jij wat passends in de aanbieding?
