werken met DEV Cad Pro enz

Discussie in 'Modelbouwsoftware' gestart door j.weel, 21 feb 2016.

  1. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.825
    Ik heb een vraag
    ik ben bezig met leren om e gaan met de teken programa,s van Dev

    Maar hoe kan ik een pdf bestand openen in Dev om dan over te trekken en maten aan toe te voegen

  2. F2B

    F2B

    Lid geworden:
    19 jul 2006
    Berichten:
    564
    pdf openen, schermprintje maken en in paint plakken, selecteren wat je nodig hebt en wegschrijven als GIF in de images map van DEV dan hoef je niet te zoeken bij het inplakken. Na het in DEV plakken moet je een referentiemaat opgeven voordat je verder gaat. Ik gebruik DEV WING en DEV FUS op deze manier.

  3. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.825
    dank je ik ga het proberen

  4. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.825
    wat een drama
    is er iemand die in de buur van heerhugowaard woont die me dat kan laten zien
    want wat ik ook doe niks blijkt te werken
    ikkan nieteens selecteren en copieren emn plakken in paint

  5. F2B

    F2B

    Lid geworden:
    19 jul 2006
    Berichten:
    564
    Open je pdf en zet wat je wilt gebruiken voor je neus.
    Een schermprint maken doe je met de toetsencombinatie ctrl, alt, prtsc (tegelijk indrukken)
    Na het openen van paint doe je de toetsencombinatie ctrl, v (tegelijk indrukken) dit is de functie plakken.
    Je ziet nu je pdf in paint.

    Bovenin paint zit een symbool, selectie, kies hier rechthoekige selectie, zet je muis linksboven wat je wilt selecteren en sleep dit vierkantje om het plaatje heen wat je in Dev wilt gebruiken. Wat je uit wil knippen staat nu in een stippel vierkantje in paint, om dat te kopieren doe je de toetscombinatie ctrl, c (tegelijk indrukken)

    Nu moet je daar nog een apart bestandje van maken. Ga in paint naar bestand, nieuw, kies voor niet opslaan en doe dan de toetscombinatie ctrl, v (tegelijk indrukken). Wat je eerder hebt geselecteerd staat nu voor je neus. Waarschijnlijk is het witte vlak in paint groter dan je afbeelding. Rechtsonder kun je met je muis het hoekje pakken en het witte vlak kleiner slepen zodat dit overeenkomt met je plaatje. Wat je straks in Dev nodig hebt staat nu in paint. Je moet het nu nog bewaren, kies voor bestand, opslaan en ga dan naar de map images van Dev, kies voor het formaat GIF.

  6. F2B

    F2B

    Lid geworden:
    19 jul 2006
    Berichten:
    564

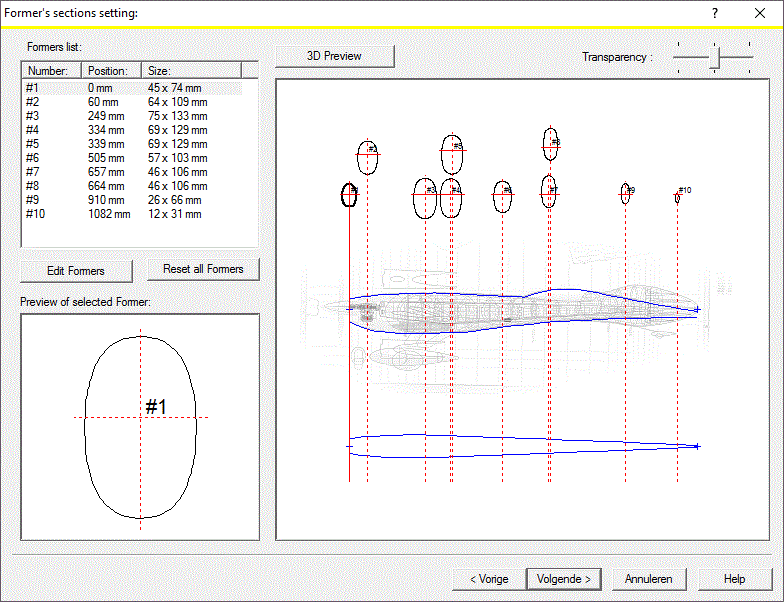

    Als alles goed gaat ziet het er dan zo uit.


    Bijgevoegde bestanden:

  7. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.825
    ik heb iets gevonden waarmee ik de pdf files om kan zetten naar dxf
    dus ik ben nu in staat de tekeningen te zien in dev fuce dev wing en def cad
    dev fuce heb ik de basis vorm omdertussen getekend
    maar in dev cad wil het niet echt vlotten

    de spanten over trekken gaat niet zoals ik wil
    eerder echt niet mmmmmm

    ik denk dat ik nog een lange weg te gaan heb voordat ik hier knap mee kan werken
    zelfs dev wing doet niet helemaal wat ik wil

    ik wil daar gewoon eenvoudig de contoeren van de vleugelover trekken en daar de spanten tussen hebben
    blijkt niet te kunnen

  8. F2B

    F2B

    Lid geworden:
    19 jul 2006
    Berichten:
    564

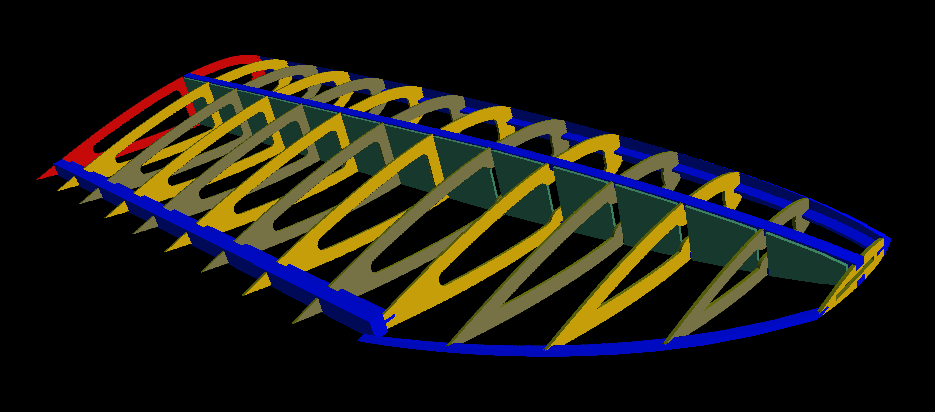

    Elk software programma moet je even aan wennen, Dev is gemaakt vanuit een hobby perspectief en werkt niet zoals een traditioneel programma. Het komt namelijk erg dicht bij de manier waarop je dit met de hand zou uitwerken. In het begin zit je te stuiteren en gaat het allemaal niet zo vlot als je wenst maar als je het eenmaal door hebt kun je de mooiste dingen maken. Mijn vleugel is elliptisch en het ontwerp helemaal goed.


    Bijgevoegde bestanden:

  9. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.825
    zou jij me niet kunnen helpen met het omzetten van wat tekeningen

    ik kan je een gesneden kit in ruil aan bieden

  10. F2B

    F2B

    Lid geworden:
    19 jul 2006
    Berichten:
    564
    Ik snap je vraag maar denk dat je beter af bent om het zelf te doen. Het is even doorbijten maar als je een paar weken verder bent zul je zien dat het allemaal veel makkelijker gaat.

  11. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.825
    Ik vond op het internet een programma die PDF direct omzet naar DXF
    Zo ben ik nu alle tekeningen aan het om zetten

    Verders heb ik een proef vercie van RHINO om te proberen
    Ik moet zeggen dat bevalt me wel
    Het over trekken van de onderdelen is vrij makkelijk
    en het weg halen an de vervuiling ook

    Dinsdag ga ik naar iemand toe die veel met Rhino werkt
    Die gaat me verders wat wegwijs maken

    zien doet begrijpen zeg ik altijd

  12. johnnyb

    johnnyb

    Lid geworden:
    19 jul 2005
    Berichten:
    446
    Locatie:
    Belgie Limburg 3550
    Hallo Jeroen ,

    Heb je ook eek link van dat programma om tekeningen van PDF naar DXF te zetten .

    Grt johnnyb

  13. F2B

    F2B

    Lid geworden:
    19 jul 2006
    Berichten:
    564
    Fijn dat je een programma gevonden hebt wat beter aansluit bij wat je er van verwacht. Single user licentie EUR 995 voor Rhino, was ik maar student want dan kost het EUR 195. Het is mij niet helemaal duidelijk wat je dan nog nodig hebt voor de CAM. Vanuit DevWING CAM maak ik mijn toolpaths direct aan.

  14. j.weel

    j.weel

    Lid geworden:
    2 feb 2009
    Berichten:
    3.825
    met rhino heb je def wing helemaal niet meer nodig
    ook is het ala je het helemaal door hebd zelfs erg makkelijk om de spanten over te trekken
    en alles op de juiste maat te krijgen
    ik heb wat uitleg gehad en ik ga er mee aan de gang
    ik ben bang dat ik die bijna 1000 euro toch maar moet gaan inversteren
    maar ja ik heb een berdijf dus ik trek het weer af

  15. F2B

    F2B

    Lid geworden:
    19 jul 2006
    Berichten:
    564
    Wat gebruik je bij Rhino voor het maken van de toolpaths?

  16. MadRay66

    MadRay66

    Lid geworden:
    10 feb 2011
    Berichten:
    294
    Locatie:
    Dordrecht
    7g77cftd7y 7

  17. MadRay66

    MadRay66

    Lid geworden:
    10 feb 2011
    Berichten:
    294
    Locatie:
    Dordrecht
    Y ttgtgygyyc y gy tv tv yy
    G tv

  18. MadRay66

    MadRay66

    Lid geworden:
    10 feb 2011
    Berichten:
    294
    Locatie:
    Dordrecht
    Tv yyf6d yy c yyf6d gy yyf6d c y 7c etcygy rcy yyf6d c tvyyg yyf6d ff g67

  19. Vale Ouwe

    Vale Ouwe Vriend van modelbouwforum.nl Forum veteraan

    Lid geworden:
    5 feb 2004
    Berichten:
    5.383
    Locatie:
    Hell
    Toch maar je medicatie innemen? ;)
