Winter's Hollandse tweedekker 1/75 POF bouw door Stephan Kertész

Mijn eerste echte scratch bouw vanaf het begin af aan.

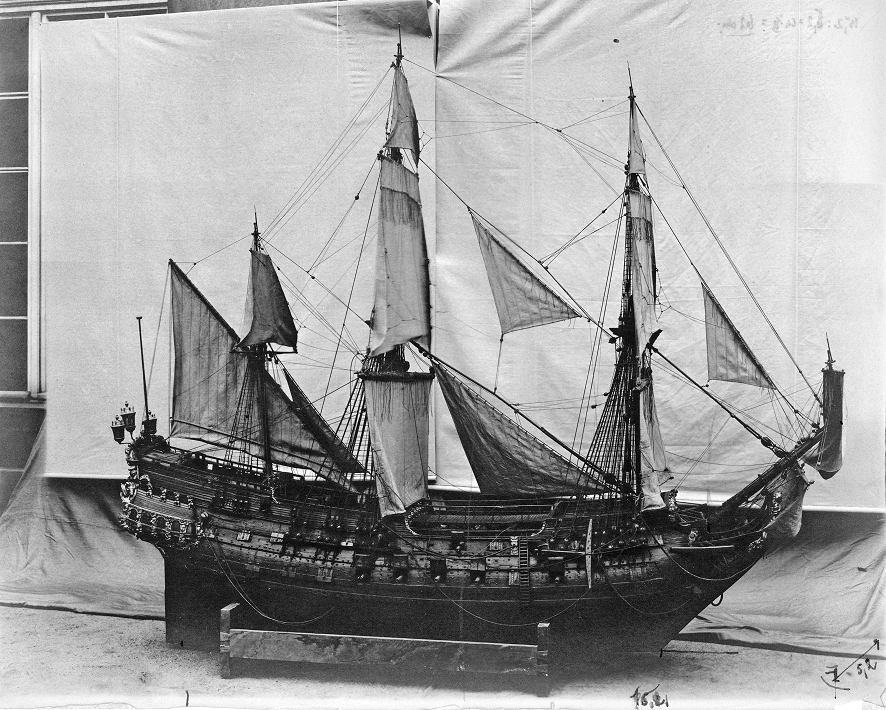

Iedereen kent het boek van Heinrich Winter over het Hohenzollern model dat gedurende de wereldoorlog verloren is gegaan. Gelukkig hebben we het onderzoek op het model en de vele foto's nog.



Het wordt mijn 3e lopende project, gezien mijn vrije tijd is het wel leuk om af te wisselen tussen alle drie de bouwprojecten. Met deze ben ik inmiddels al een aantal maanden bezig met het uitwerken van de tekeningen. Niet makkelijk om deze naar een POF te vertalen, aangezien er van dit schip alleen een lijnen plan beschikbaar is, dat ook nog niet erg correct is.

Dit heeft zich al in een aanzienlijk resultaat ontwikkeld in AutoCAD. Het programma dat ik gebruik om het ontwerp uit te werken. Op MSW kan je documenten vinden hoe dit gaat. HIER en HIER

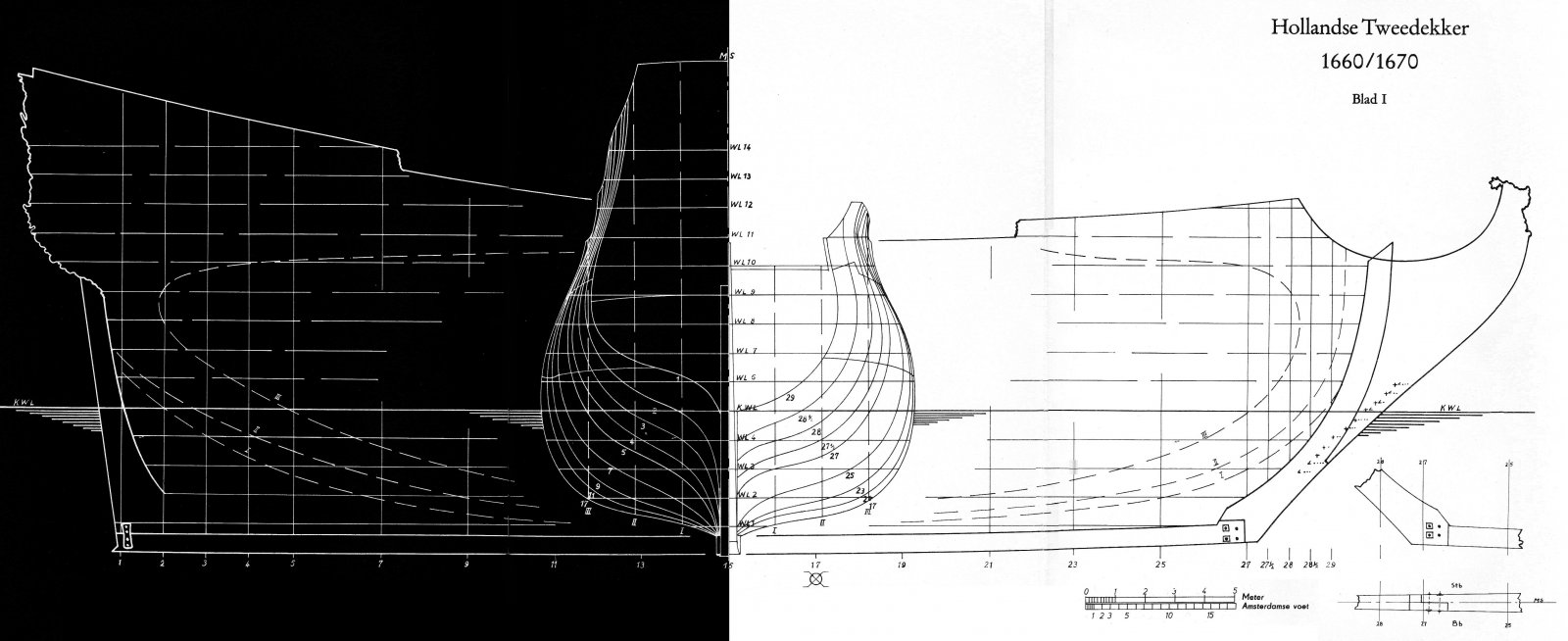

Eerst dus maar eens volgens de handelwijze de scans van het lijnenplan negatief gemaakt in fotoshop



Hierboven zie je wat ik bedoel. Rechts het origineel en links het negatief.
Dat negatief open je dan in AutoCAD. De lijnen zijn nu wit en de rest van de tekening is zwart, net als de achtergrond in het programma. Eerst de tekening uitlijnen en op het juiste formaat brengen. Het leek mij het beste dit op ware grootte van het schip te doen. 1 op1 dus. Na verkleinen zullen kleine fouten dan niet meer opvallen.
Het eerste ontwerp is de kiel natuurlijk, best moeilijk bij een Hollander, omdat die er eigenlijk uitziet als een banaan. Ja als een banaan. In het midden hangt hij door naar onderen en is hij ook dikker dan de uiteindes. Het recht toe recht aan bouwen gaat dan niet hellemaal op. Voor het ontwerp heb ik ook het boek van Ab Hoving gebruikt over Witse. En de tekeningen van Blom en Dik van de 7P om het een en ander te kunnen begrijpen wat ermee bedoeld word. Lastige klus die veel studie tijd inneemt maar tevens ook leuk is om te doen.
De kiel:



Met het lijnen plan is het mij gelukt om er een 3D ontwerp van te maken. Dit is handig om te zien waar de knelpunten in de bouw van de romp te vinden:



Vervolgens ga je naar het ontwerp van de spanten kijken. Waar het eerste spant bij de spiegel wel wat meer studie nodig had.



In tussen ben ik nu bezig met alle frames te tekenen. Veel werk want het zijn er een stuk of 140. Maar of ik verder ga in die weg om het conventioneel te doen met een mal en zo het schip op te vullen. Of dat ik toch naar de oude bouwmethode uitwijk en het schip freehand met centen (zoals in Witse beschreven) ga bouwen. Of een combinatie van beide. Ik zie wel waar ik terecht kom. Eerst maar eens de kiel, de stevens en de achterspiegel en boeg bouwen.
Ik ga het schip van kersenhout bouwen. Ik heb een behoorlijke stapel op voorraad

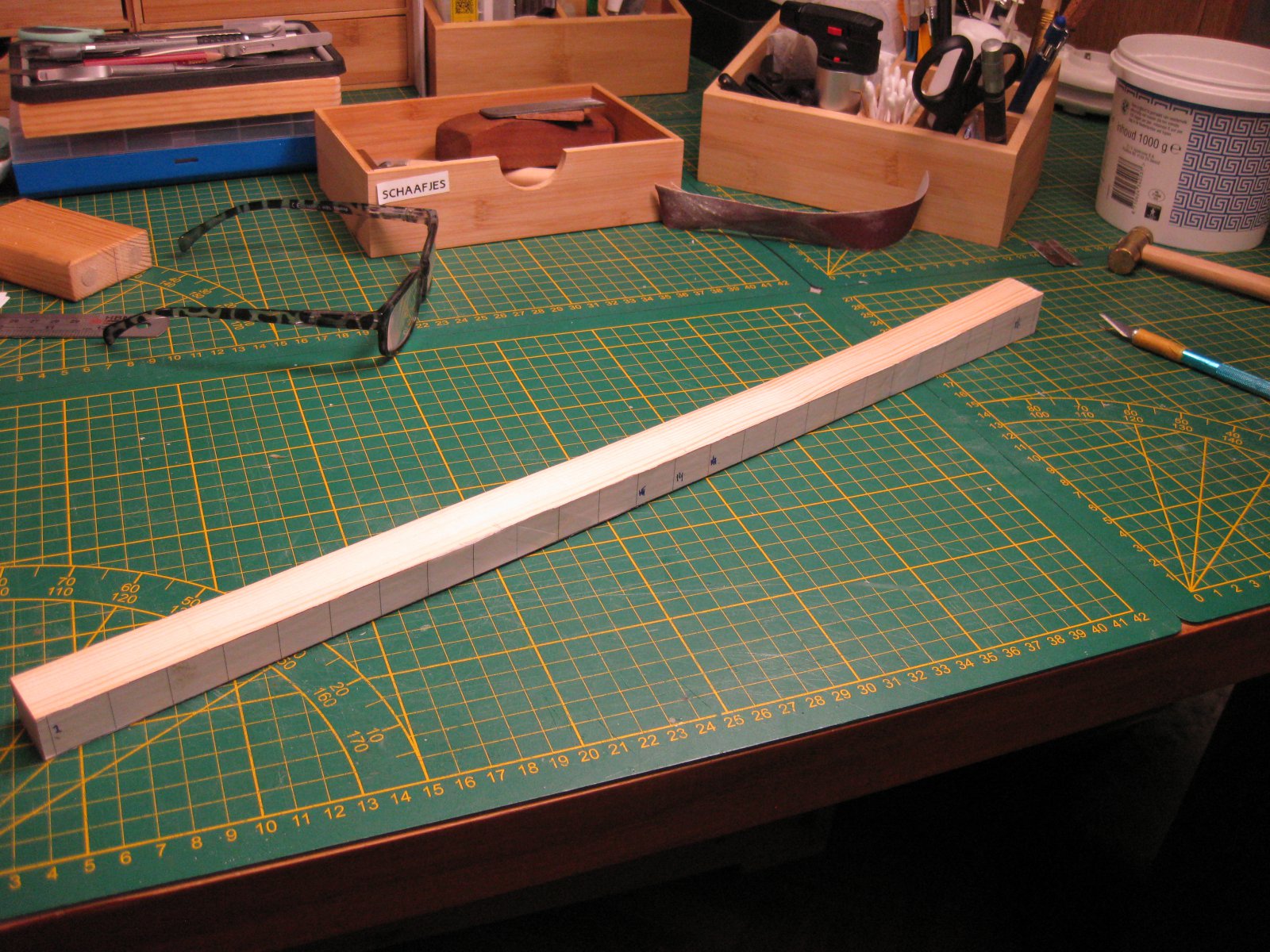

Eerst maar eens een hulpstuk maken waarop de kiel komt en ik zo alle afstanden kan uitmeten volgens de eerder gemaakte tekeningen.



Hierna ben ik aan de moeilijk te vormen kiel begonnen. Zie volgende post

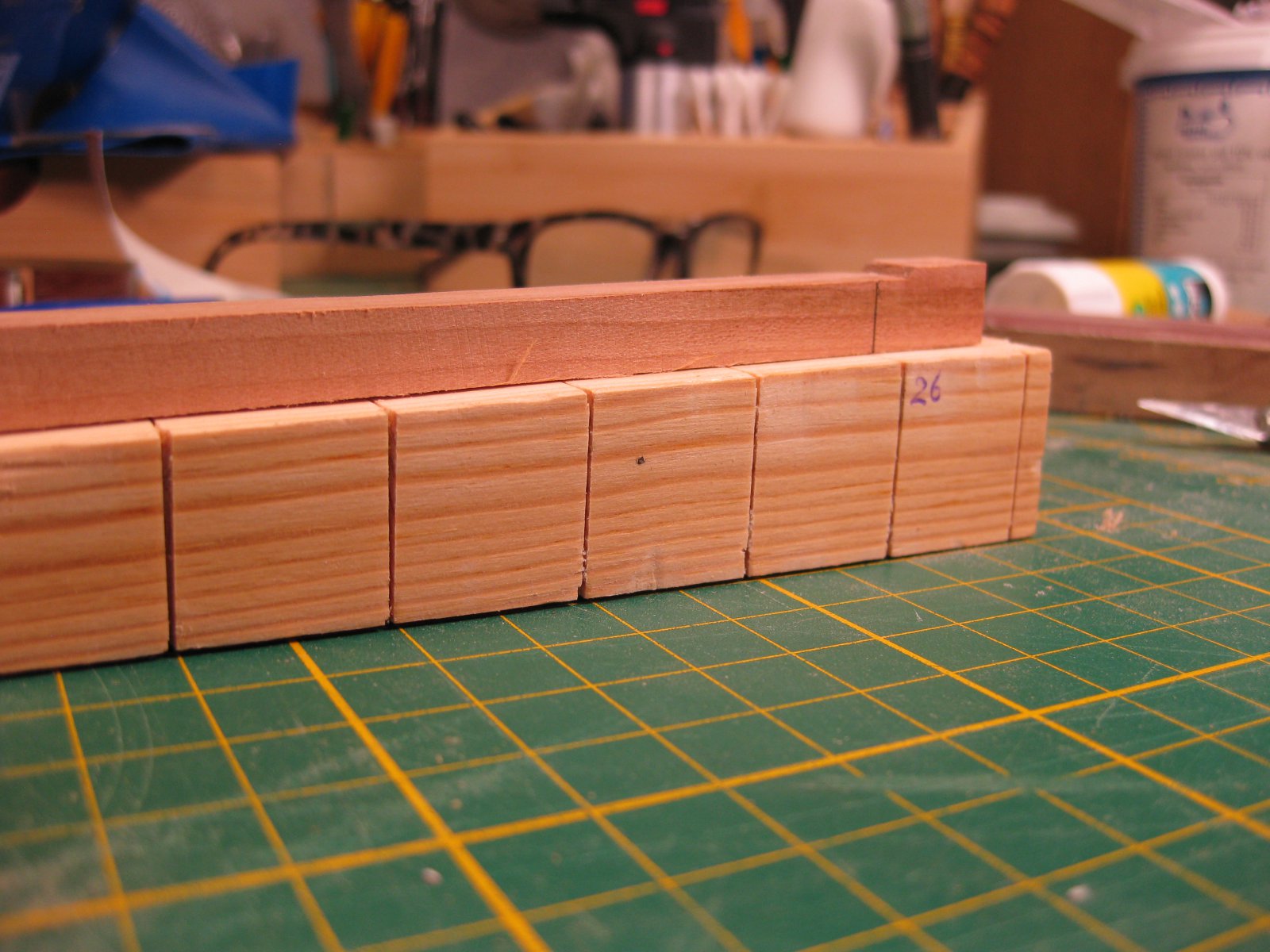

Eerst dus de kiel in vorm.

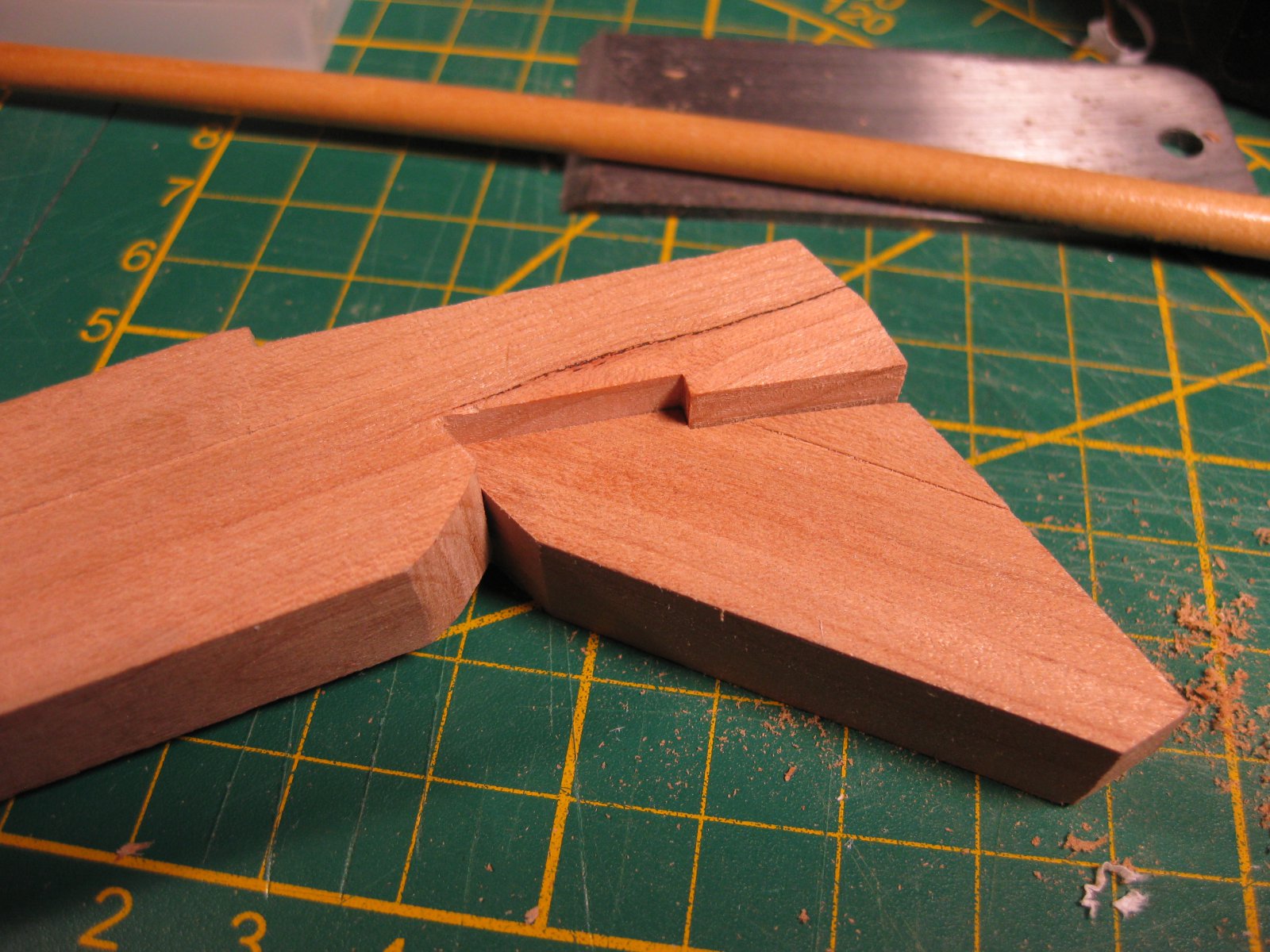

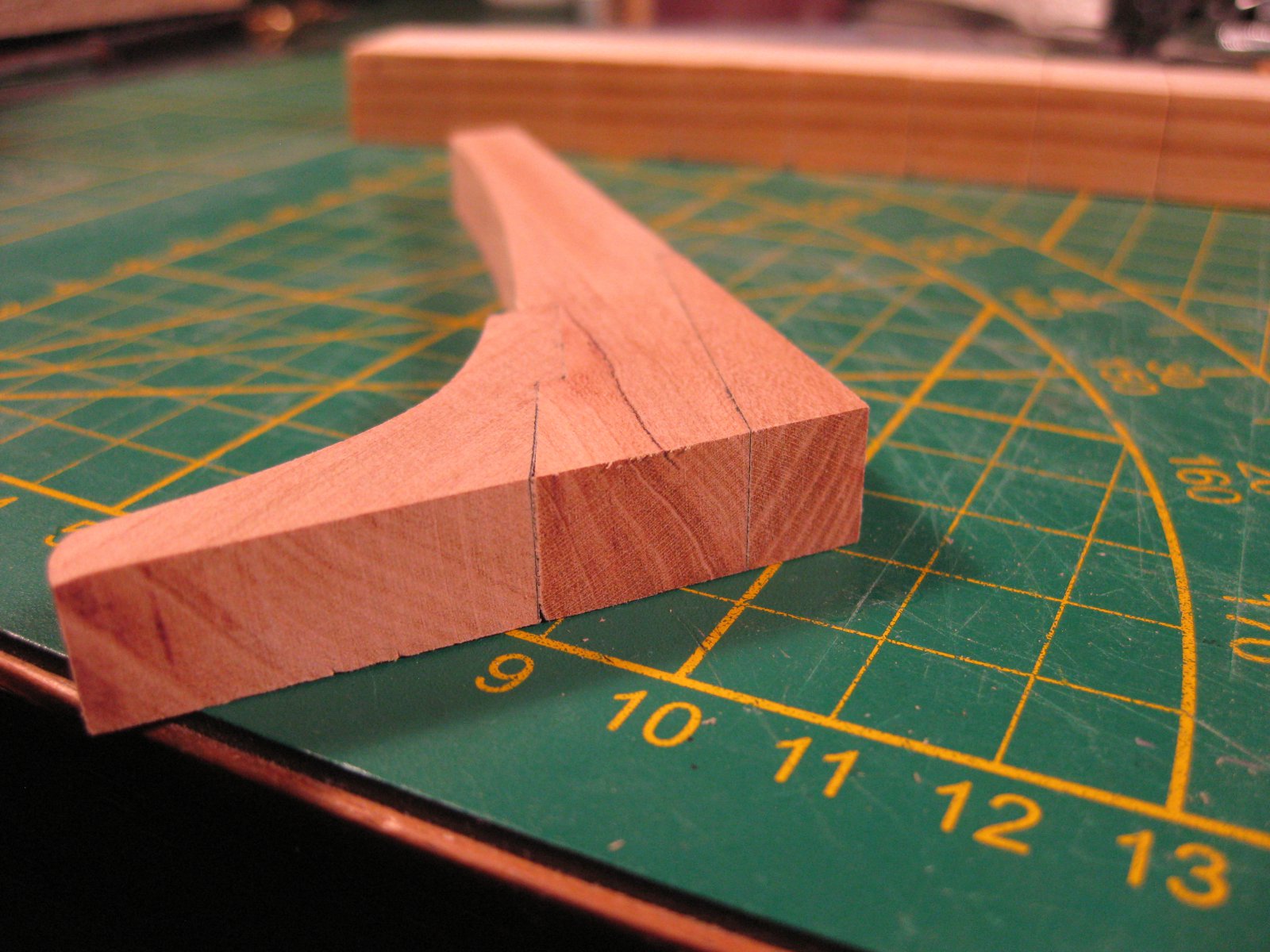

Dat was een aardig klusje, veel meet en paswerk. Vervolgens de achtersteven gemaakt die uit 3 onderdelen bestaat

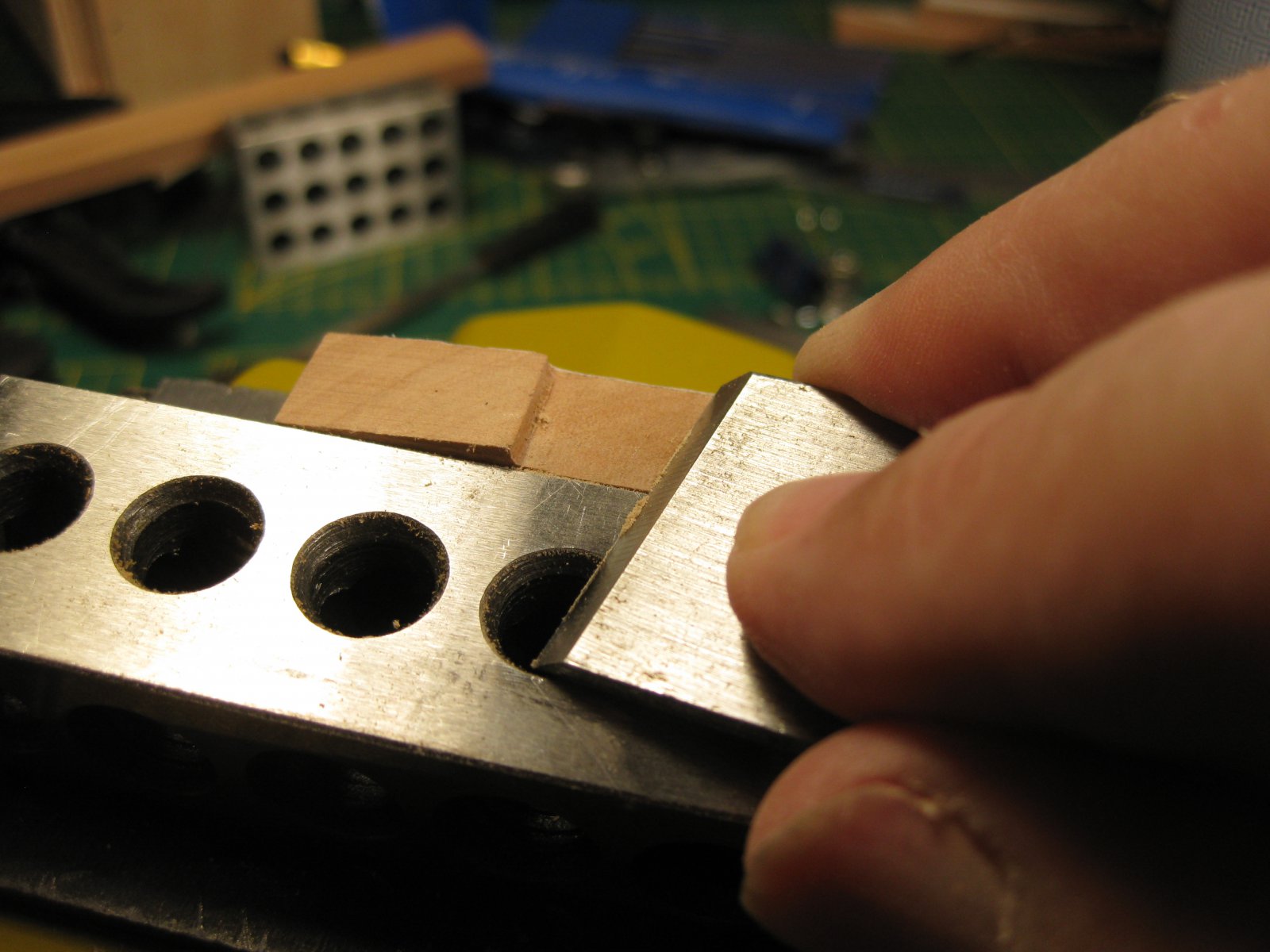

De pas vlakken moet 100% haaks zijn. Dit doe ik door ze met een 123 blok in de bankschroef in te spannen en dan met het ijzer van een schaafje pas te maken.

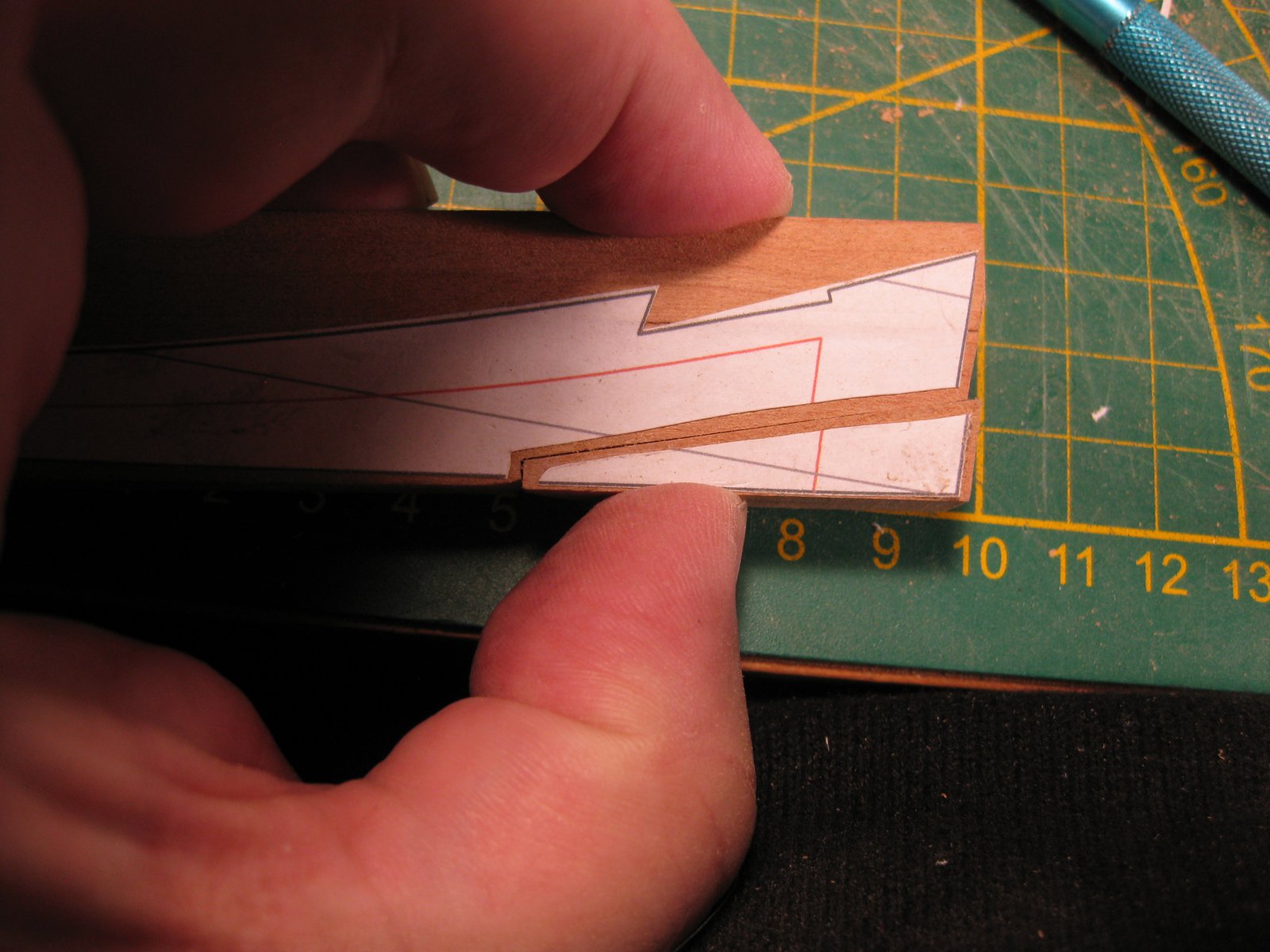

Het derde onderdeel was iets moeilijk er tussen te krijgen.

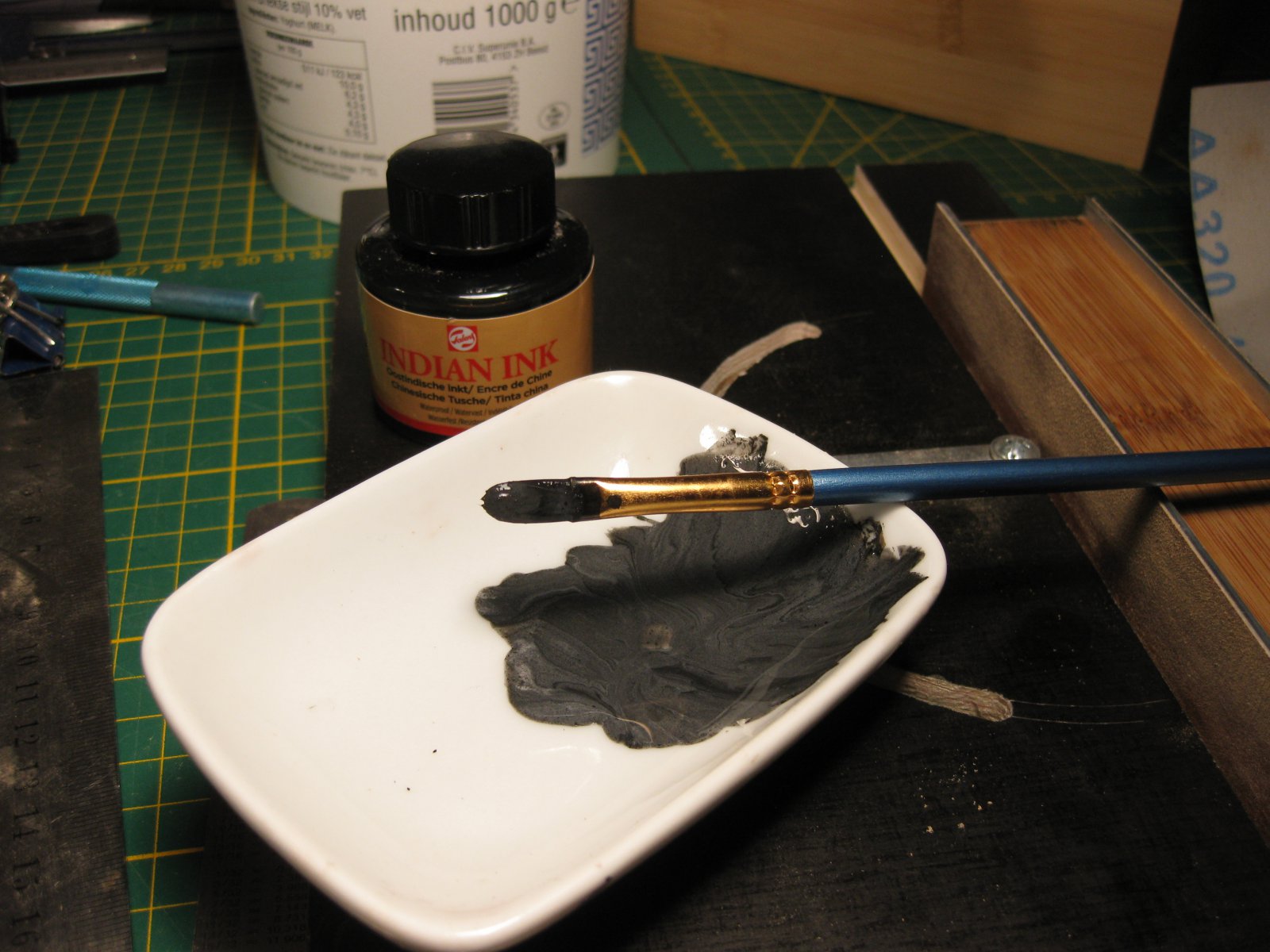

Met witte lijm die gemengd is heb ik de stukken aan elkaar gezet en dan begint het moeizame schuren en pas maken op de kiel.
Foto's spreken voor zich

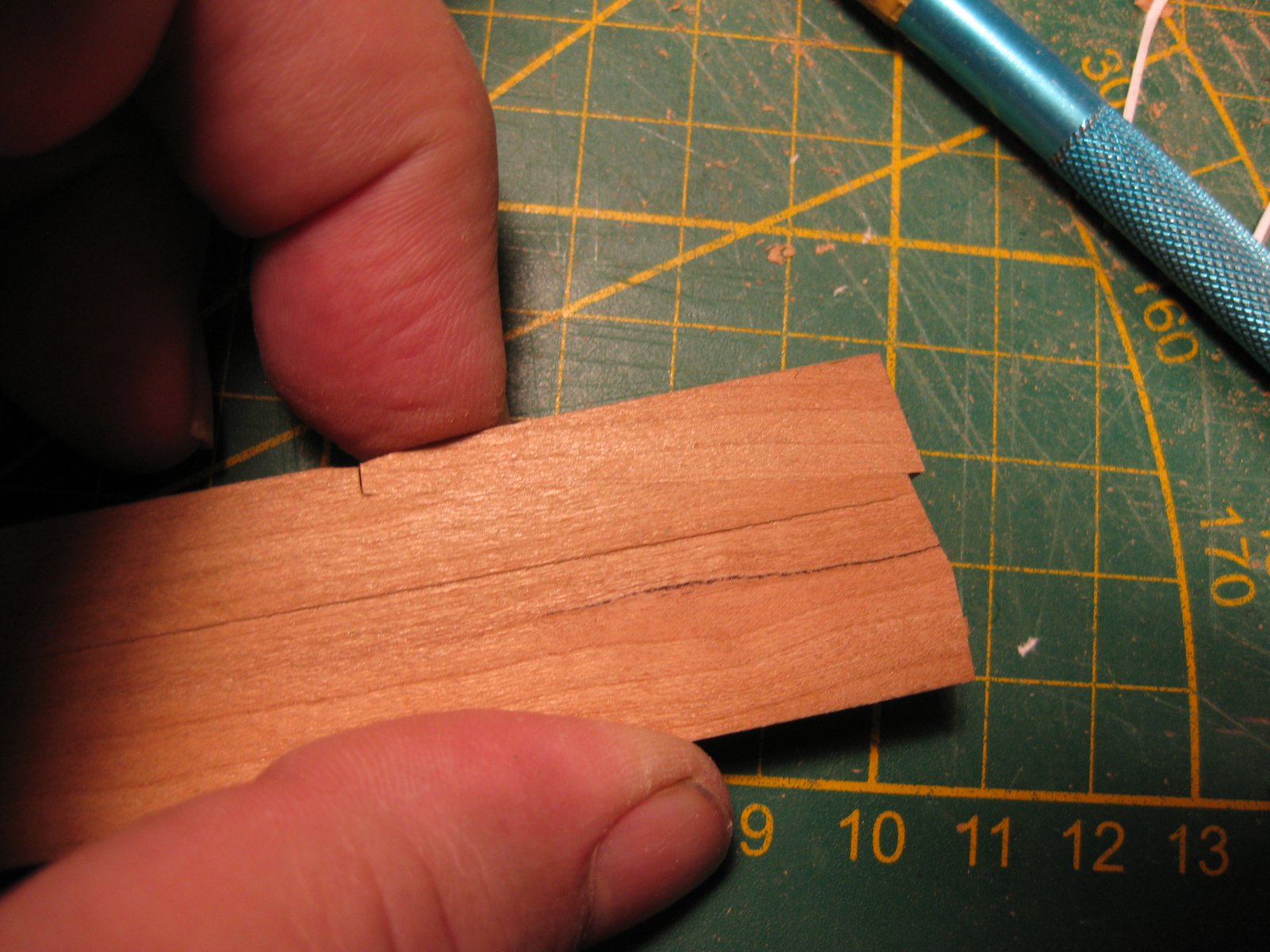

Je ziet een natuurlijke nerf in het hout, deze is niet zwart geworden door de lijm, maar was al zo. Ik vond het wel wat hebben en maakte het geheel wat levendiger omdat hout nu eenmaal een natuurproduct is.

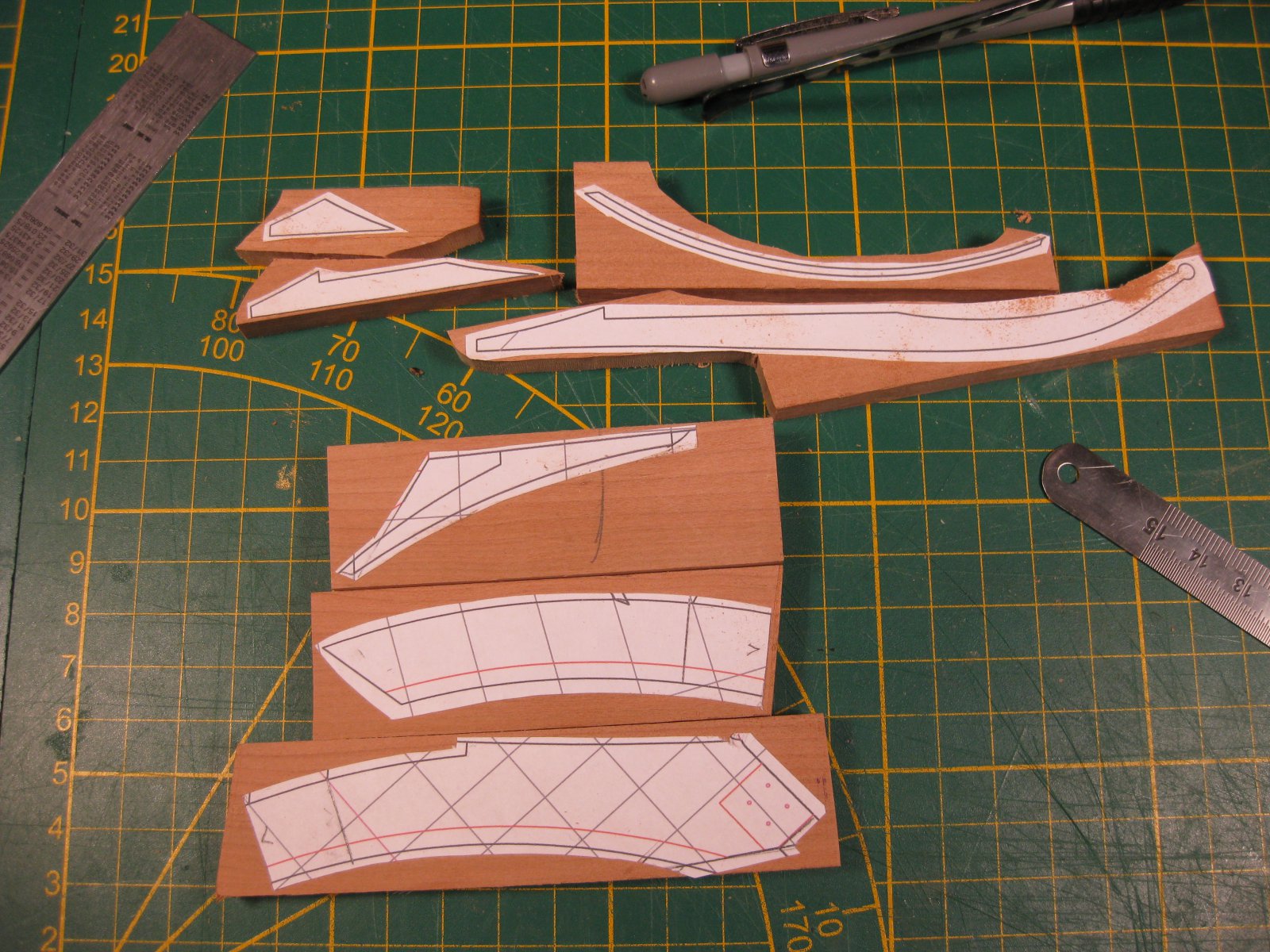

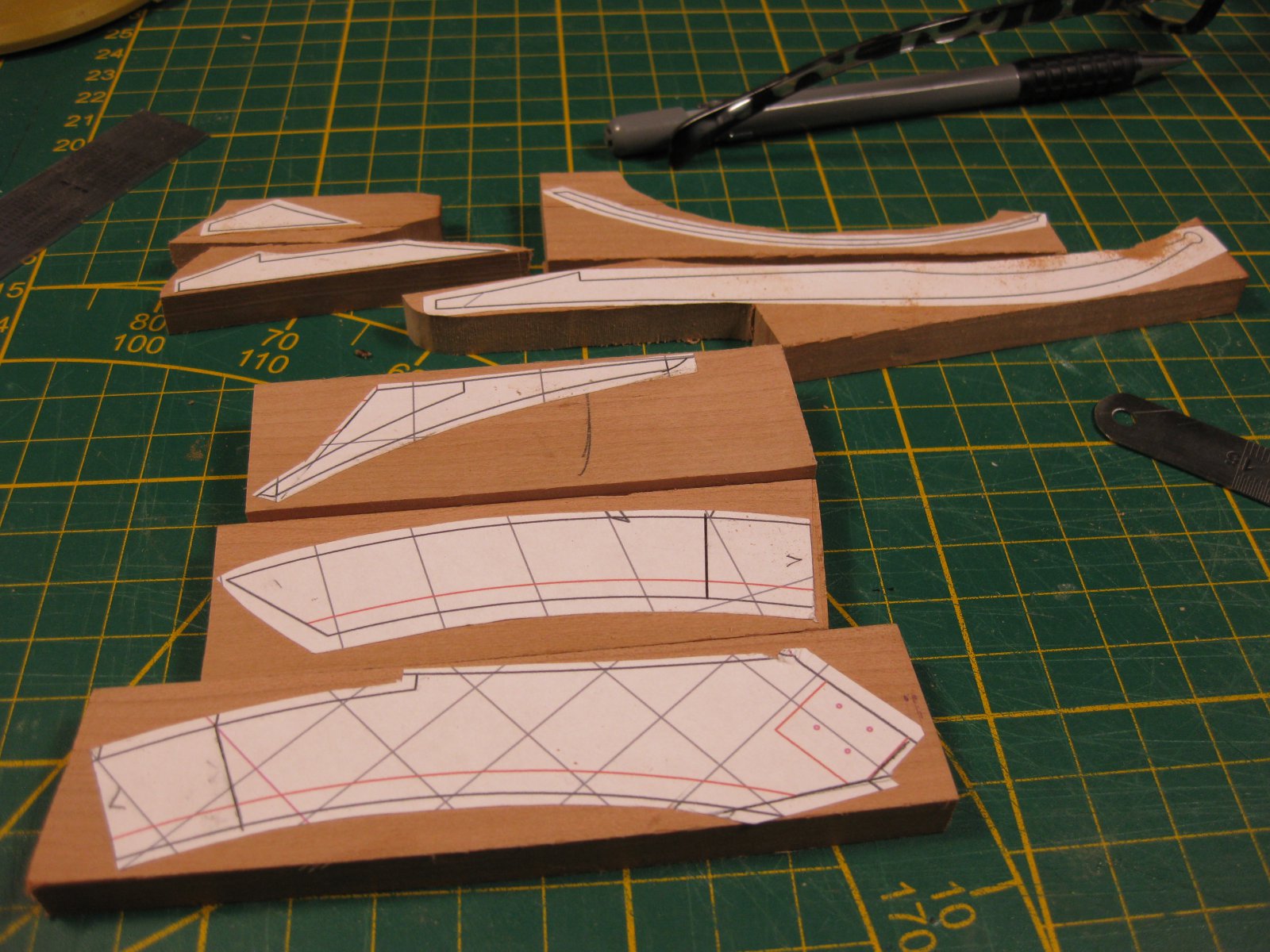

Ik ben nu met de voorsteven bezig. Dit is nogal een precies werkje. Het galjoen alleen bestaat uit 4 onderdelen die pas gemaakt moeten worden. Het geheel bestaat uit 7 onderdelen. Wederom volgens dezelfde werkwijze zoals eerder te werk gegaan.

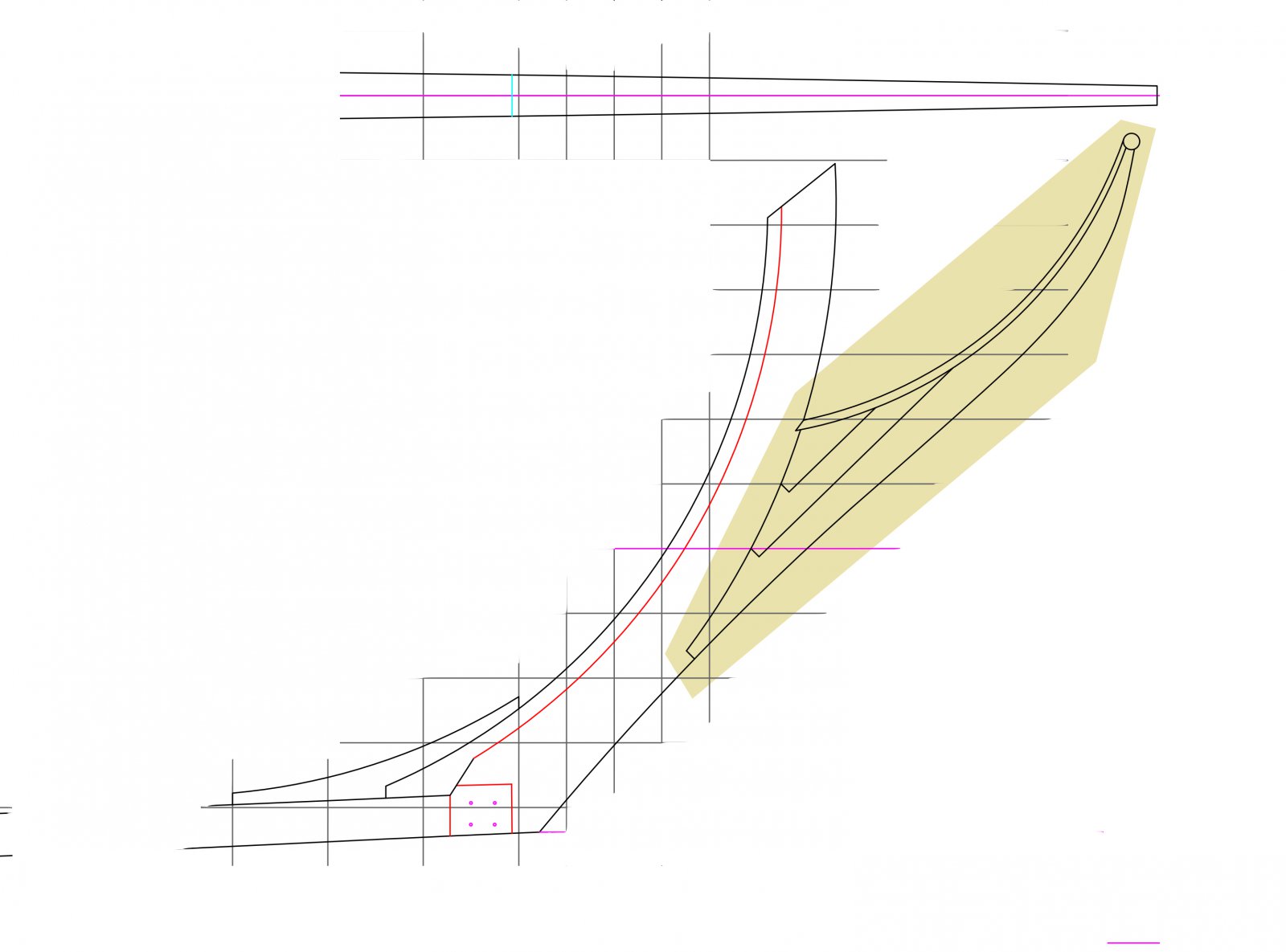

Het galjoen gedeelte in geel

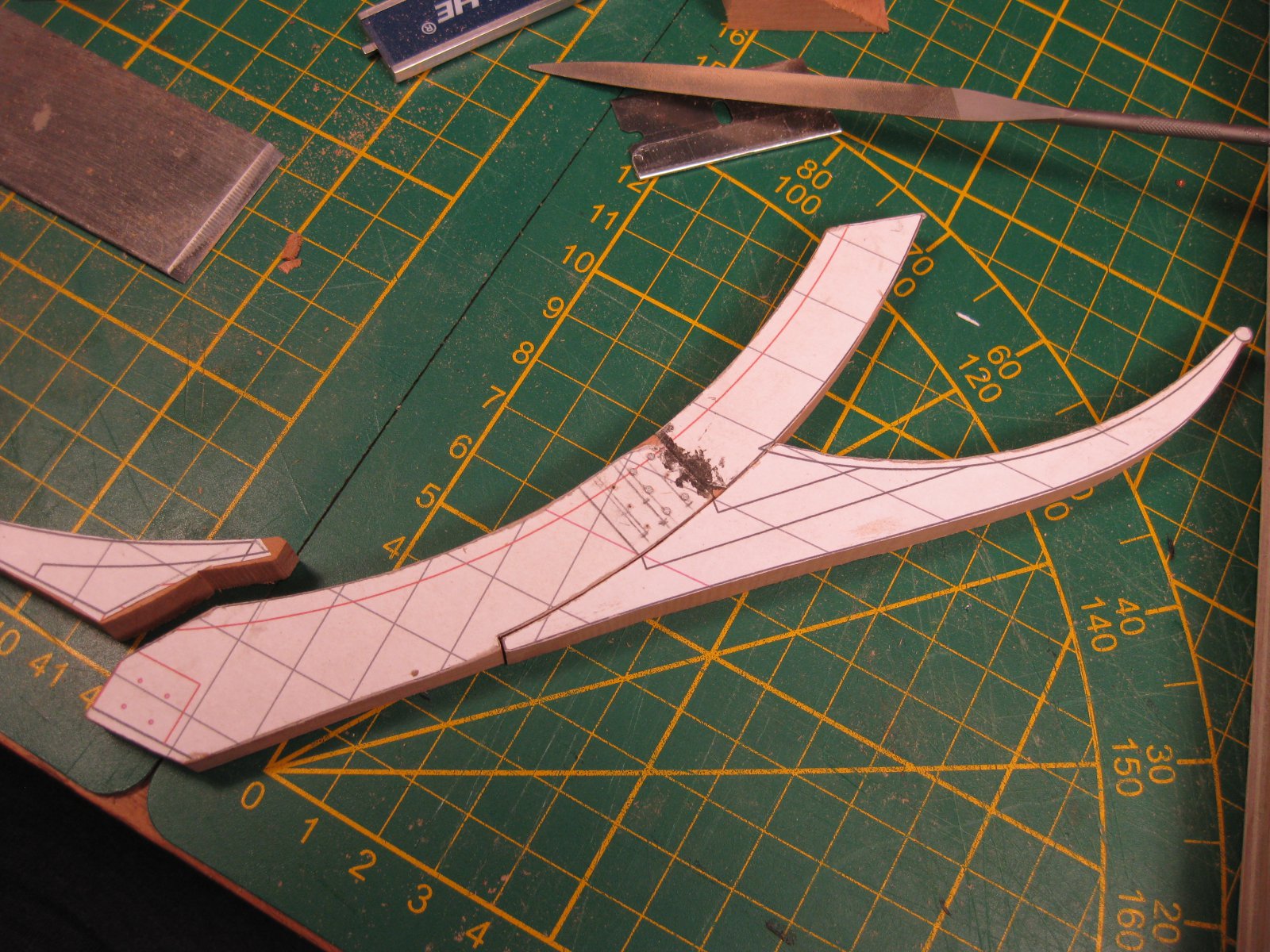

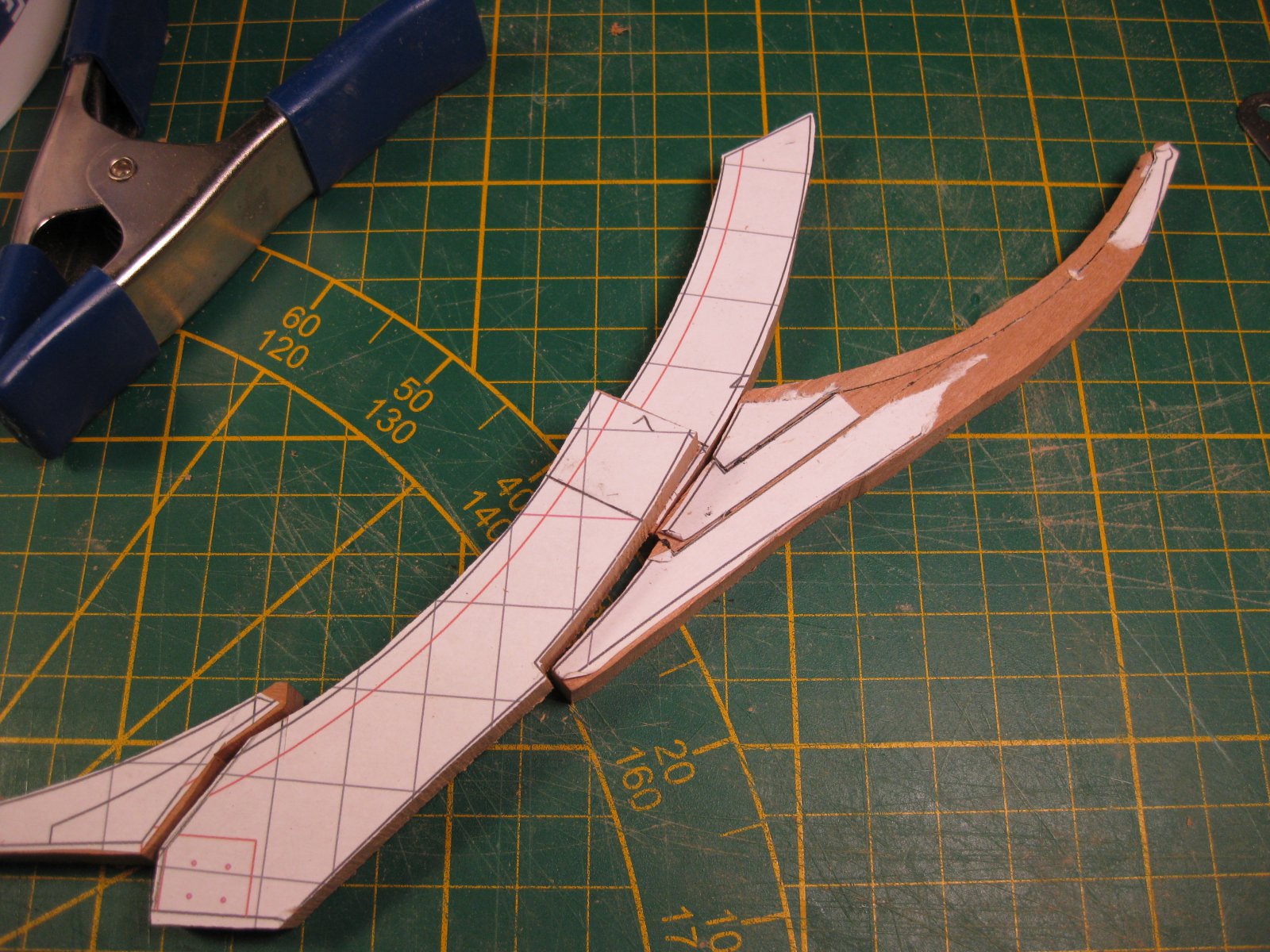

Vervolgens de voorsteven met een las in elkaar zetten

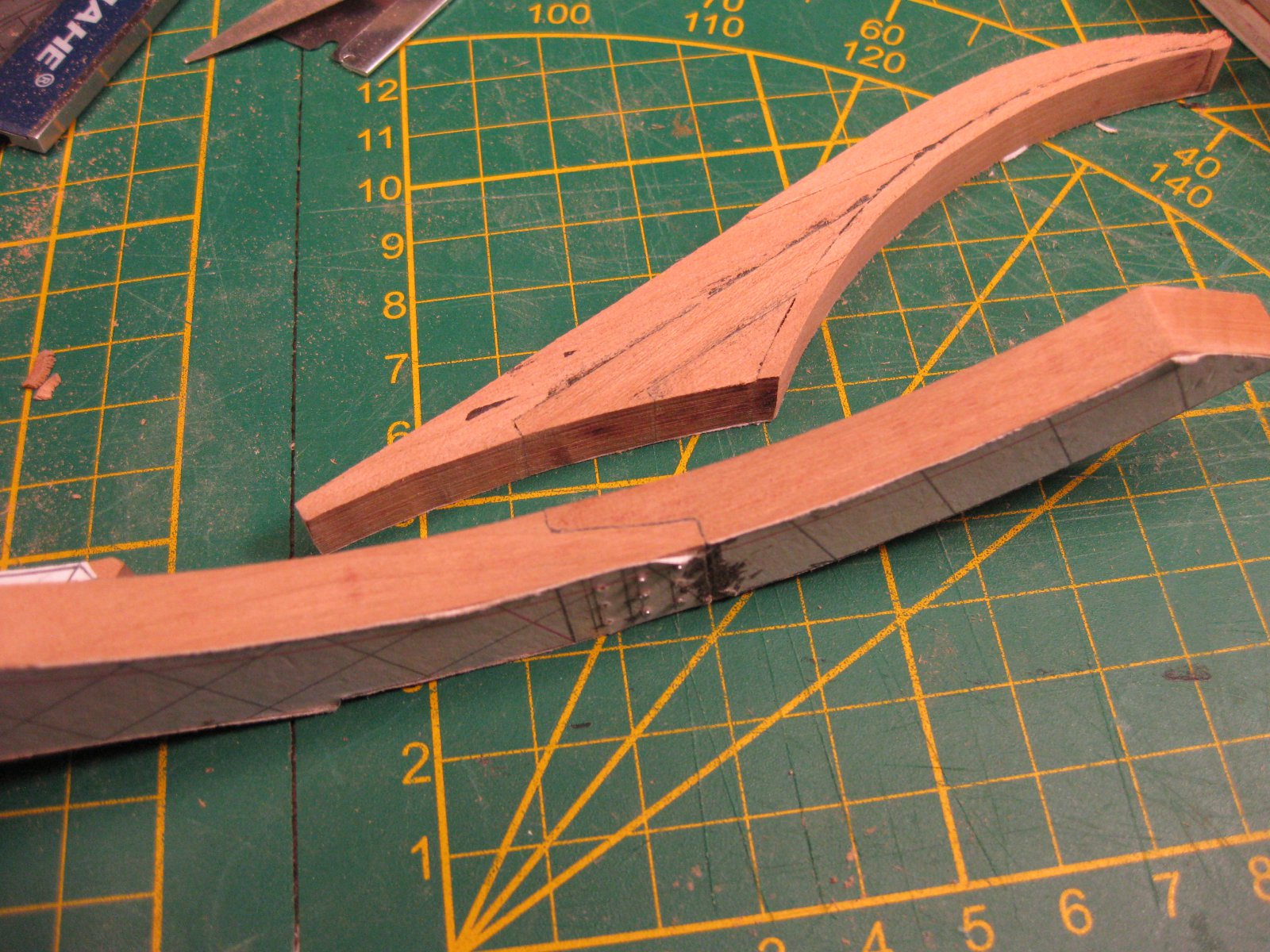

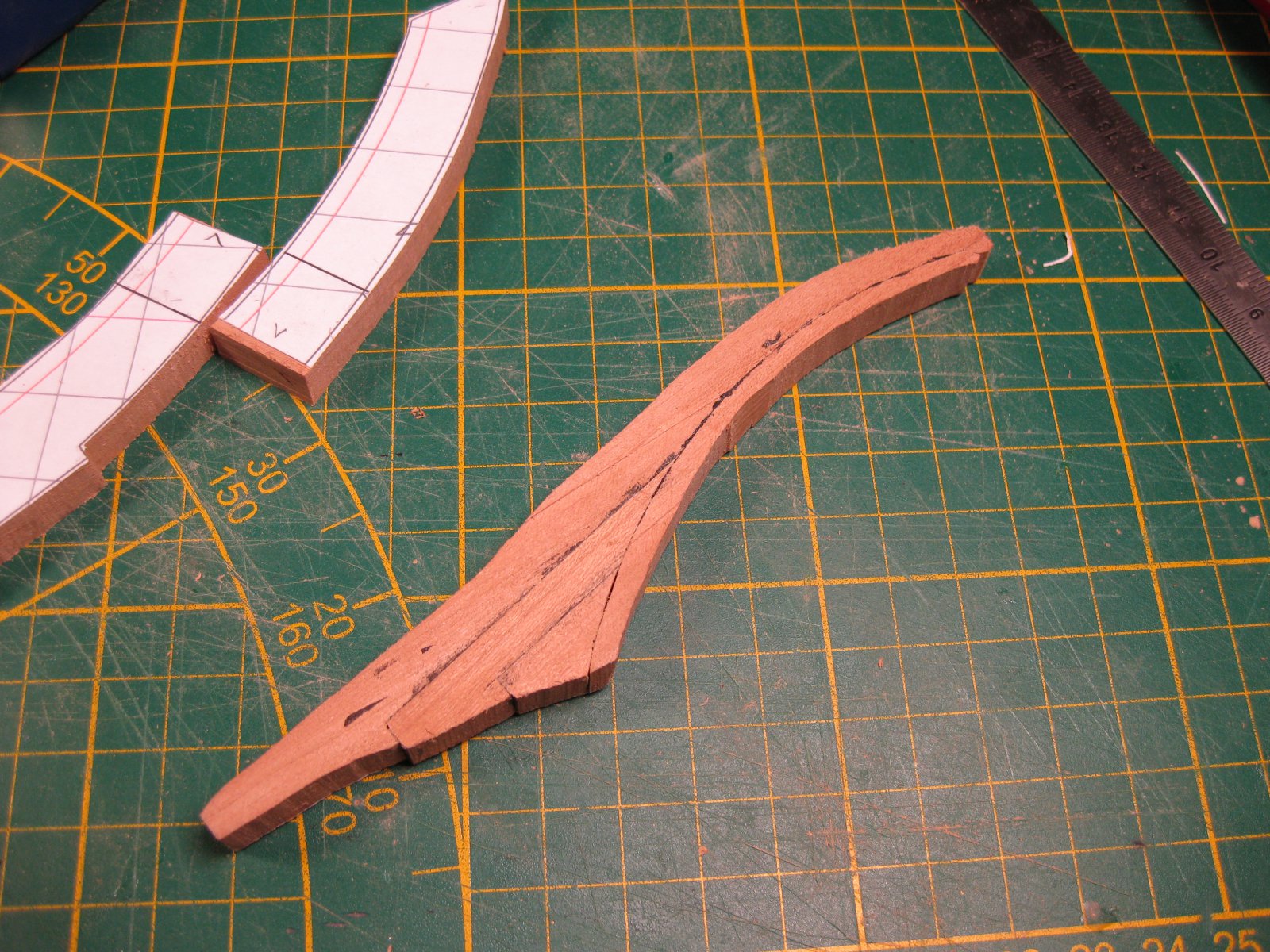

Het bijna klaar eindresultaat met nog 1 onderdeel te gaan. Maar eerstvolgende is de kinnebak passend maken zodat de verbinding met de kiel tot stand komt





Bedankt voor het bezoeken van dit bouwverslag

Het houtwerk moet allemaal nog strak gemaakt worden en behandeld. dit doe ik als alles op zijn plek zit en de juiste vormen heeft. De voorsteven moet ook taps worden naar de punt toe. De lijmresten verwijderen. Nog veel werk voordat ik roepen de kiel en stevens zijn klaar.



Wat een klus.



Een woord..... Vakmens!!!!!



Ja, deze bouw je niet in een jaartje. Sowieso neemt scratch meer tijd mee en op deze manier helemaal.

Dat vind ik een mooi compliment, dankjewel



Succes, ook hier volgstand weer aan



Hele onderneming! Wel boeiend dat er eigenlijk een hele studie bij hoort! Succes Stephan



Dank je Jan

Dank je Erik, ik maak ook gretig hier gebruik van. Maakt het allemaal inzichtelijker
https://www.modelbouwforum.nl/threa...ing-op-een-17e-eeuws-nederlands-schip.276679/



Goed bezig
Hoe lang wordt de romp ongeveer?



Dit gaat hogeschool scratch modelbouw worden. Hier is mijn Victory binnenste buiten maar knutselwerk bij.



Iets van 65 cm. Iets voor een bouwdoos?

Echt niet Jan, ik zou jouw project niet aandurven. Het verschil is dat ik veel uit de boeken moet halen zoals Witse en v. Yk. En je weet hoe dit geschreven is. Dus soms compromissen sluiten om iets voor elkaar te krijgen.



Dat was voor de victory niet anders met als voordeel kijk maar naar de echte. Gewoon een soort van poppenhuisje,maken.



Dat maakt het ook leuk die uitdaging. Het is niet kijk in de handleiding en plak onderdeel 47 op onderdeel 5 op plek B. Maar meer hoe krijg ik dit voor elkaar om het te laten lijken zoals het was/is. En vervolgens na een stuk of wat pogingen te kunnen zeggen: "het is me gelukt"



Dan wens ik je daar heel veel sterkte bij en dat je niet alles drie keer opnieuw moet moet maken.



Dank je Jan, tot nu toe pas 1 klein onderdeeltje van de voorsteven opnieuw moeten maken.



Bouw ze met dit groote project



Dank je Tim



Een heel gaaf maar zeer moeilijk en langdurig project. Je bent heel erg goed gestart en je verbindingen, uitleg daaromheen is erg goed! Klasse zover.

Ik weet niet veel van Hollandsche scheepsbouw, maar Willem Vos zei eens dat de Hollandsche schepen uit de 17e eeuw "krommer" zijn gebouwd dan bijvoorbeeld de Engelsen toedertijd deden. De reden was het tegengaan van het doorhangen van het schip. Dat wil zeggen dat je een kattenrug kreeg als het schip niet zo als een banaan gebouwd werd. De Engelsen konden veel meer stevigheid en stijfheid in het schip / frame bouwen, waardoor ze minder last hadden van het doorhangen en daardoor rechtere schepen bouwden. Een nadeel was dat de schepen logger waren en een diepere watergang hadden.
In de boeken van Witsen en Van Yck wordt hiernaar verwezen volgens Vos als je maar goed bestudeerd en goed luisterd en begrijpt, is het net alsof je met oude scheepsbouwmeesters aan het communiceren bent en ze je uitleggen waarop je moet lettten. Ik vond dat een heel mooie toelichting die hij gaf.

Jij laat in feite zien dat dit type schip uit die periode letterlijk zo krom is als een banaan door alleen al de kielbalk te vervaardigen en te tonen hoe deze was. Dit bouwverslag is dus niet alleen een verslag van het bouwen van een schip maar meteen ook een enorme schat aan kennis en ervaring die wordt opgedaan.

Ik volg dit verslag dan maar al te graag en hoop heel veel te leren.

Ik wens je heel veel succes met de bouw. Je bent wel met wat veel projecten tegelijk bezig, dus ik hoop dat je de focus kunt bewaren om het tot een goed einde te brengen.
