WK f3DE Drachten 2023

Discussie in 'Pylonracen & speedmodels' gestart door tjarko, 29 jul 2023.

  1. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.045
    Vandaag was de eerste vrije trainings dag van het WK in Drachten.
    We vliegen op het sportvliegveldje, 800 meter asfaltbaan. De F3D kisten hebben wielen en starten vanaf de baan F3E heeft handstart , en ik land op het gras.

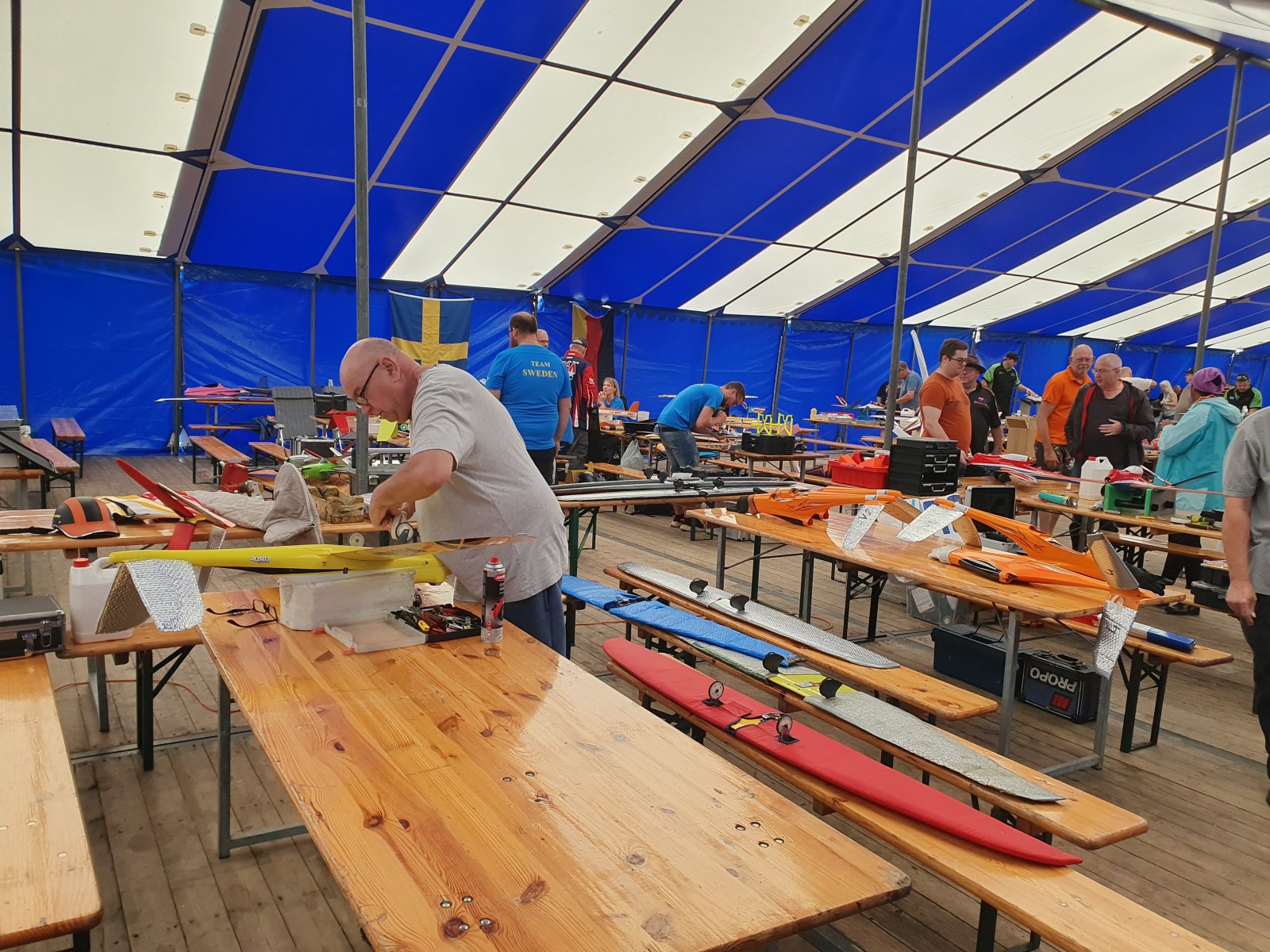

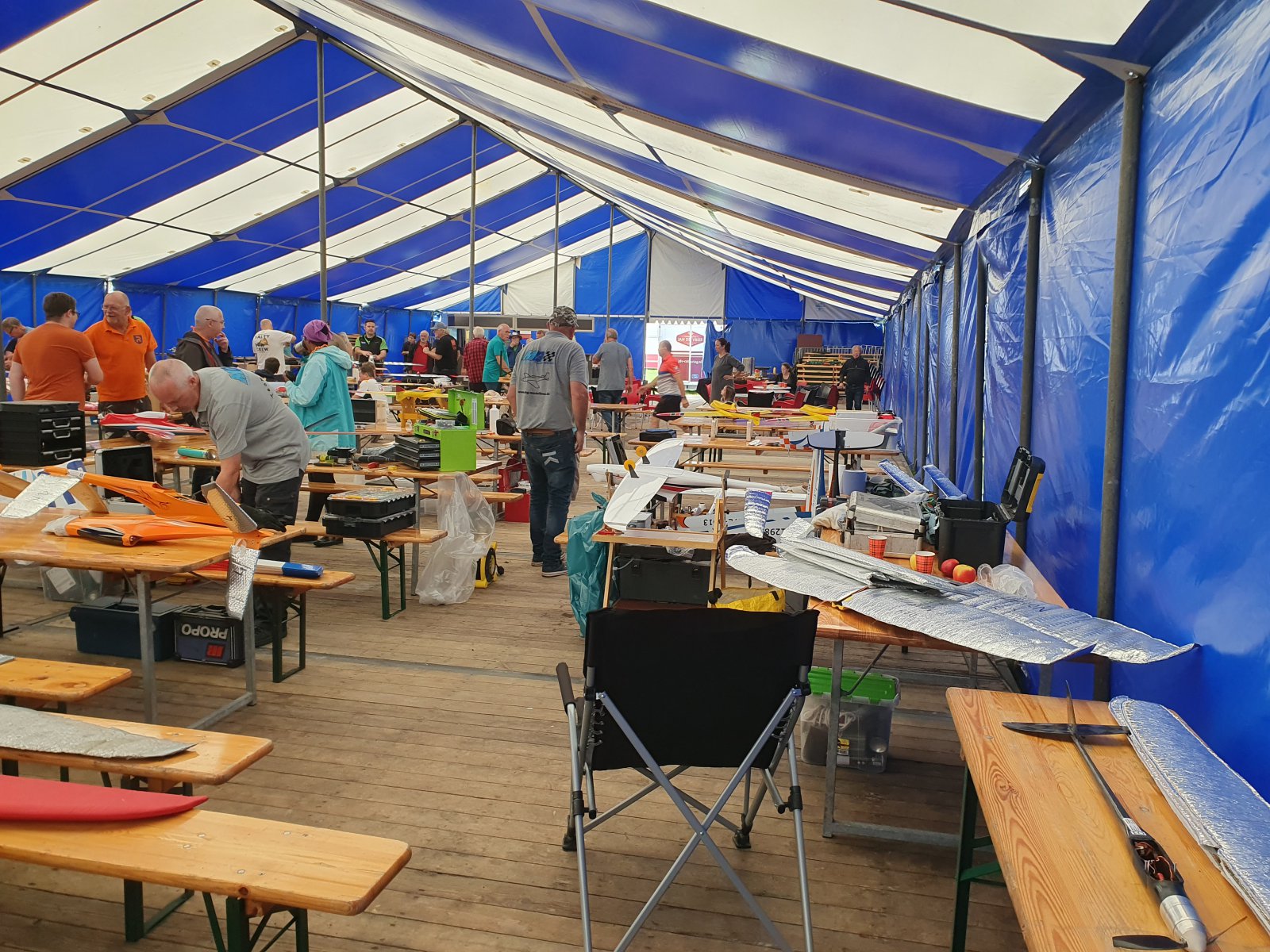

    Er is een grote tent, iedere piloot zijn eigen tafel, erg fijn om op te werken..
    Hier een beeld rondom
    Er zijn 2 wedstrijdbanen uitgezet, F3E vlieget achteraan. Hier is het even erg rustig net na een forse regenbui van 20 min.
    20230729_131218.jpg ik sta opde voorgrond, Peet achteraan. De Tsjechische piloten hebben een heel kamp opgezet. Zijn even naar de grote tent.
    Ze vliegen een eigen kist, de Nicolas,
    Hier de junior Jiri Novotni Jr met caller met dezelfde naam, sr..
    Kist met eenblads prop, type ijslepeltje.
    Maar er vliegen nog vreemdere props, deze van Trevor Pearce, Australië..
    Gaat ook hard, erg luidruchtig en draait rechts om!
    Tot zover wk bericht vandaag.

    juwi, Thedo, Justus en 3 anderen vinden dit leuk.
  2. Rick NL

    Rick NL PH-SAM

    Lid geworden:
    18 apr 2008
    Berichten:
    4.087
    Locatie:
    Gouda
    Ik heb mijn vakantie duidelijk verkeerd gepland.
    Veel plezier en heel veel snelheid gewenst.

  3. wvr

    wvr

    Lid geworden:
    12 mei 2003
    Berichten:
    2.896
    Locatie:
    Velserbroek
    laat maar komen die foto's en verslag! Dank!

    coen_l en Arnoud Snel vinden dit leuk.
  4. janhein

    janhein PH-SAM

    Lid geworden:
    10 aug 2003
    Berichten:
    1.993
    Locatie:
    Rottevalle
    kom morgen zelf weer kijken :) . woon op fiets afstand :-D

  5. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.045
    Update van het WK.
    Vandaag stond er nog meer wind dan gisteren. Ik had nog even werk met inbouwen van een energy limiter van de organisatie.
    Deze zit in het bergje electronica achter de motor, ESC, limiter, extra stroomsensor voor datalogging.
    Op mijn kist schroef ik dat geheel met M44×1 schroefdraad er zo op.
    Motor met ESC, limiter en romp flens.
    Hier zit de limiter er ook bij, met de dikke rode plus leiding op de ESC.
    En nog wat interessante propellors gezien.
    Single blades, gemaakt in Australië door bigbruce..
    Het lepelblad links is een copie van de Tsjechische prop, de rechtse is een modificatie. Het blad kan scharnieren op de naaf en stelt zich blijkbaar in voor de start en race.
    Een meer basic aandrijving met kleine apc zie je ook.
    Deze heeft een erg grote spinner.
    Vanwege het slechte weer werd er veel gesleuteld, gaf wel aardig beeld van F3D.
    Opmeten van de compressie oid.
    Motor in onderdelen.
    Polijsten van de zuigerkop.

    Een verscheidenheid aan modellen.
    Engelse kist, eigen romp op bestaande vleugel
    De 20230730_104738.jpg
    Deze zie je veel, ik weet niet hoe het model heet.
    Deze is nog nieuw, mooie resonantie pijp.
    Wij electrovliegers waren vanochtend snel klaar, te veel wind. Na 3 behoorlijk critische vluchten, de vorige wk winnaar deed een looping in het circuit nadat hij wel heel laag ging door een windvlaag, Joris idem, ik crashte bijna in de landing, besloten we te stoppen met de vrije training.
    De brandstof kisten kunnen net hun 2.25kg wat meer hebben.
    Die vlogen nog door.
    Morgen zijn de voorspellingen helaas nog slechter, vrije trainings dag 3..

    lecraM, juwi, Bruno van Hoek en 1 andere persoon vinden dit leuk.
  6. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.045
    Waar we gisteren heel veel wind hadden was het vandaag vooral de regen.
    Ik was om 09:05 als eerste op de F3E baan en kon net 2 vluchtjes maken. Daarna de hele ochtend regen.
    Ik heb nog wat plaatjes gemaakt van F3E props.
    Kevlar, glas copie van graupner cam prop.
    Duitse klapprop van Christophe Meier, wellicht de beste van het hele veld.
    Zaagtafel folder van Carsten, de grootste met ca 25 cm diameter.
    Naaf is van titanium.
    Herl mooi gemaakt, en geperst in 3D geprinte spinner. Bladen passen heel mooi.

    de prop van Peet en Joris

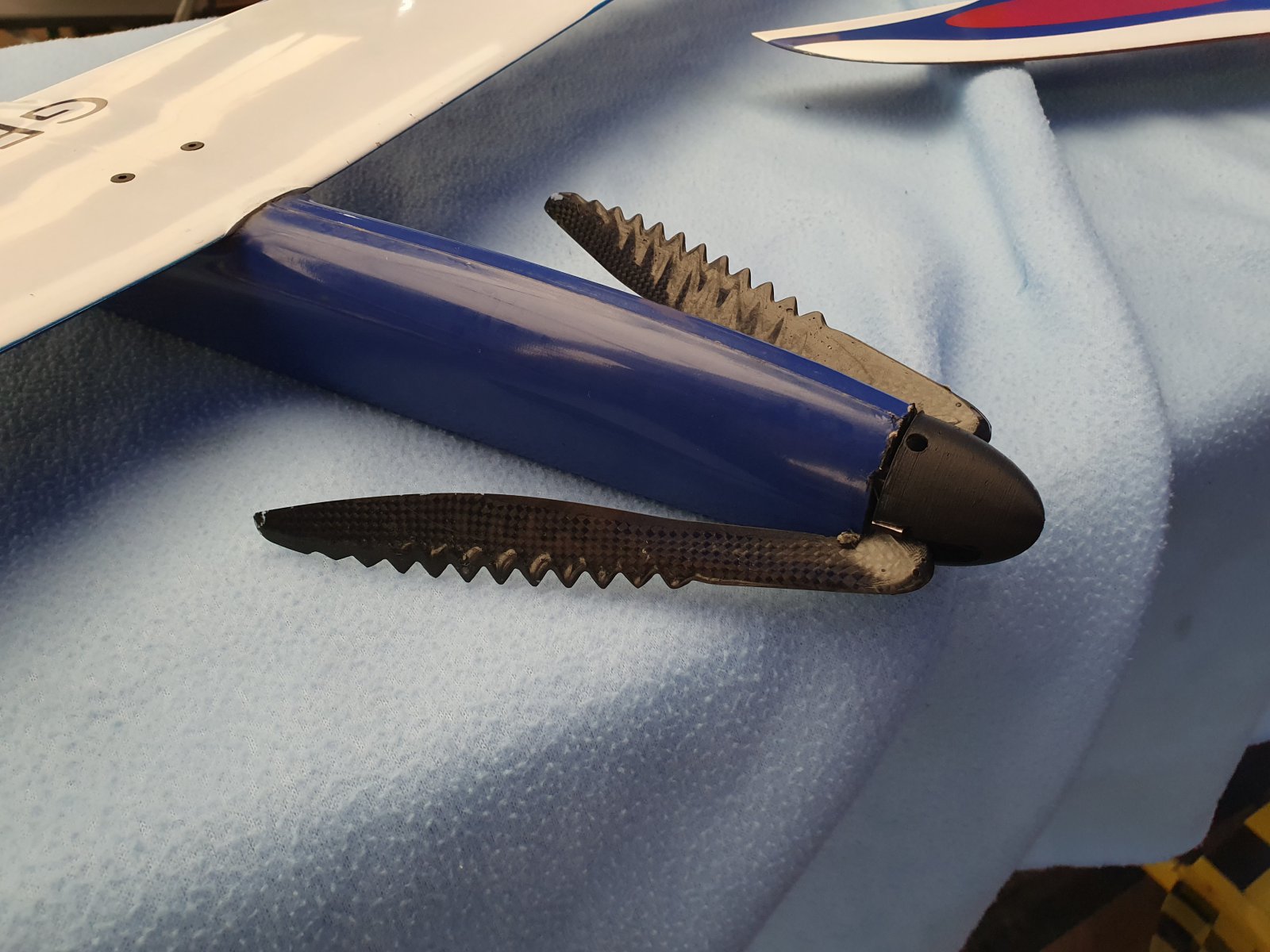

    En nog een heel coole single blade, met zaagtand, voor meer grip in de start, blad zou minder overtrekken door de zaagtand.,

    Laatst bewerkt: 31 jul 2023
    Hans Rijkuiter, juwi en Bruno van Hoek vinden dit leuk.
  7. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.045

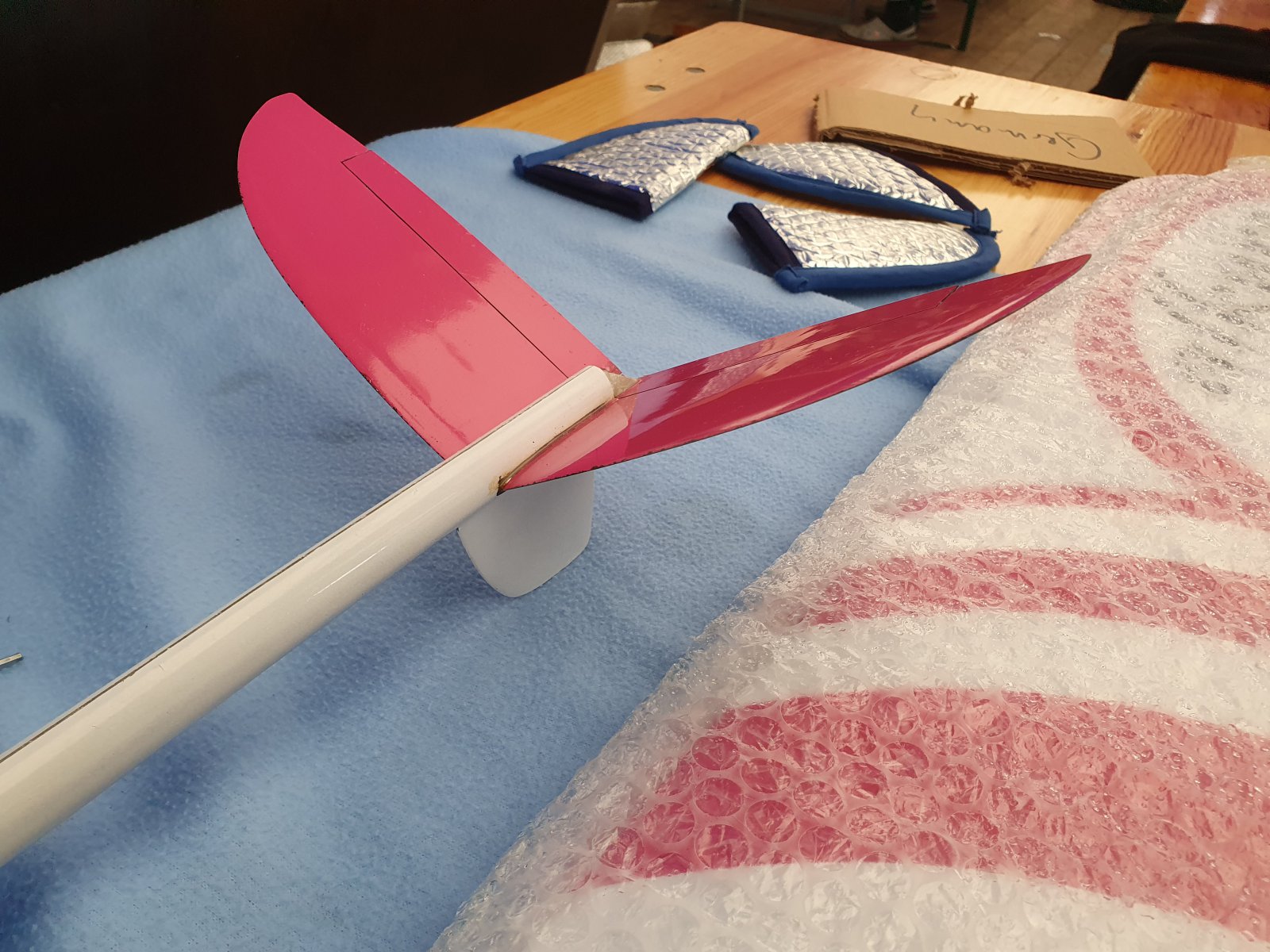

    Opvallend zijn ook de verschillende staart vlakken.
    Kruisstraat met servo in de staart.
    V STAART versie 2
    V staartversie 1 van Basti.
    Pendel stabilo van Christophe

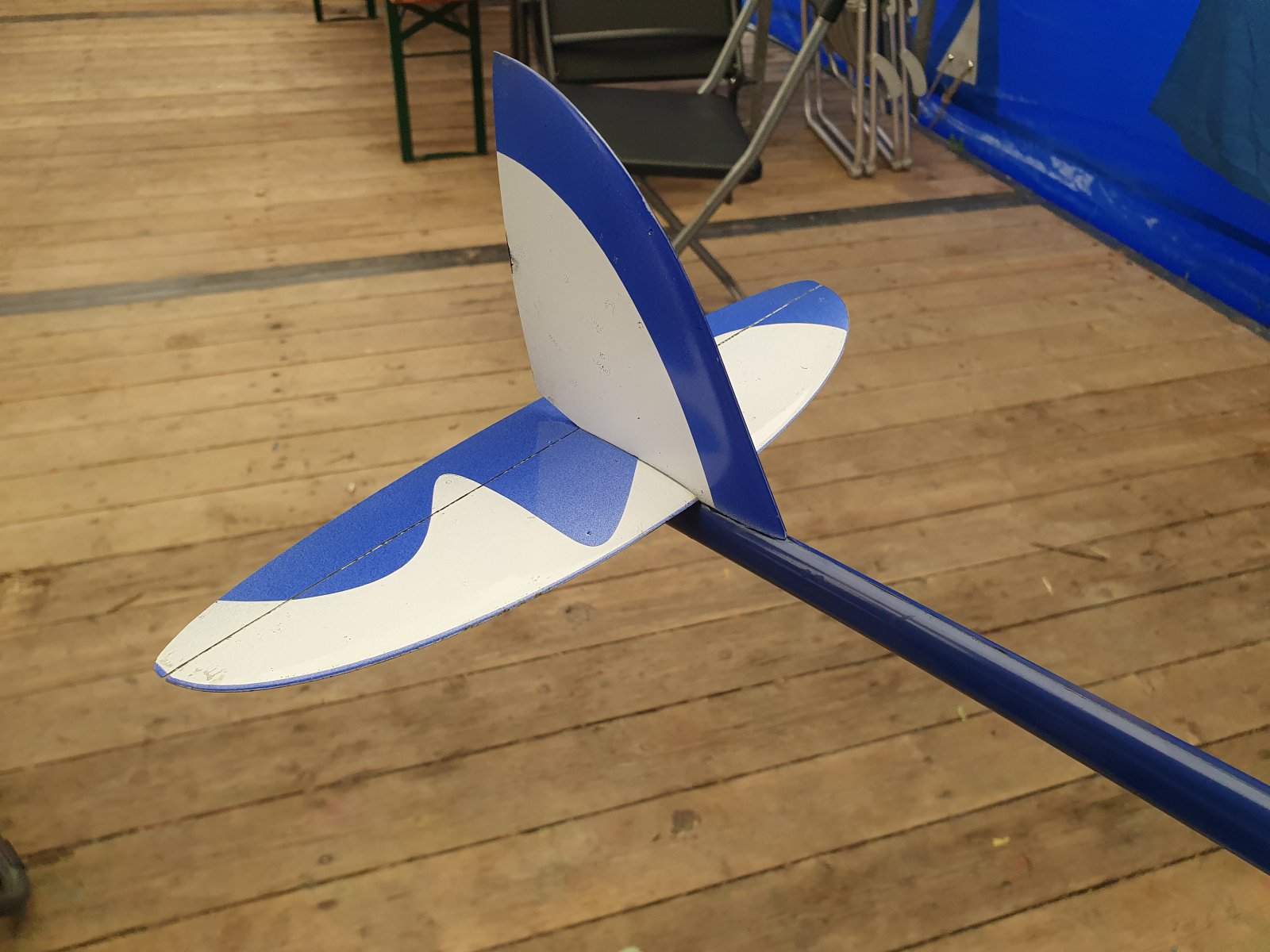

    Staartje can Carsten met lage slankheid. De Nicolas van CZ heeft een veel grotere slankheid.
    Carsten heeft zijn hele kist zelf ontworpen en gebouwd. Geld voor alle 3 de Duitse piloten.
    Beetje V stelling voor het landen heel smal rompje..

    juwi en Bruno van Hoek vinden dit leuk.
  8. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.045
    Nog wat F3D plaatjes. Van wieltjes..
    Met mooi wielkapje.
    Maar intrekken mag ook, maar op 1 kist gezien! Zwaar en complex net de g krachten.
    Simpel, niet zo gestroomlijnd.
    Dubbel onderstel aan de romp.
    Zeer afwijkend van de rest.
    Dit zie ik het meest.

  9. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.045
    Er gaat ook wel eens wat stuk.
    Stuk uit het carter geschaafd door afgebroken krukpen.

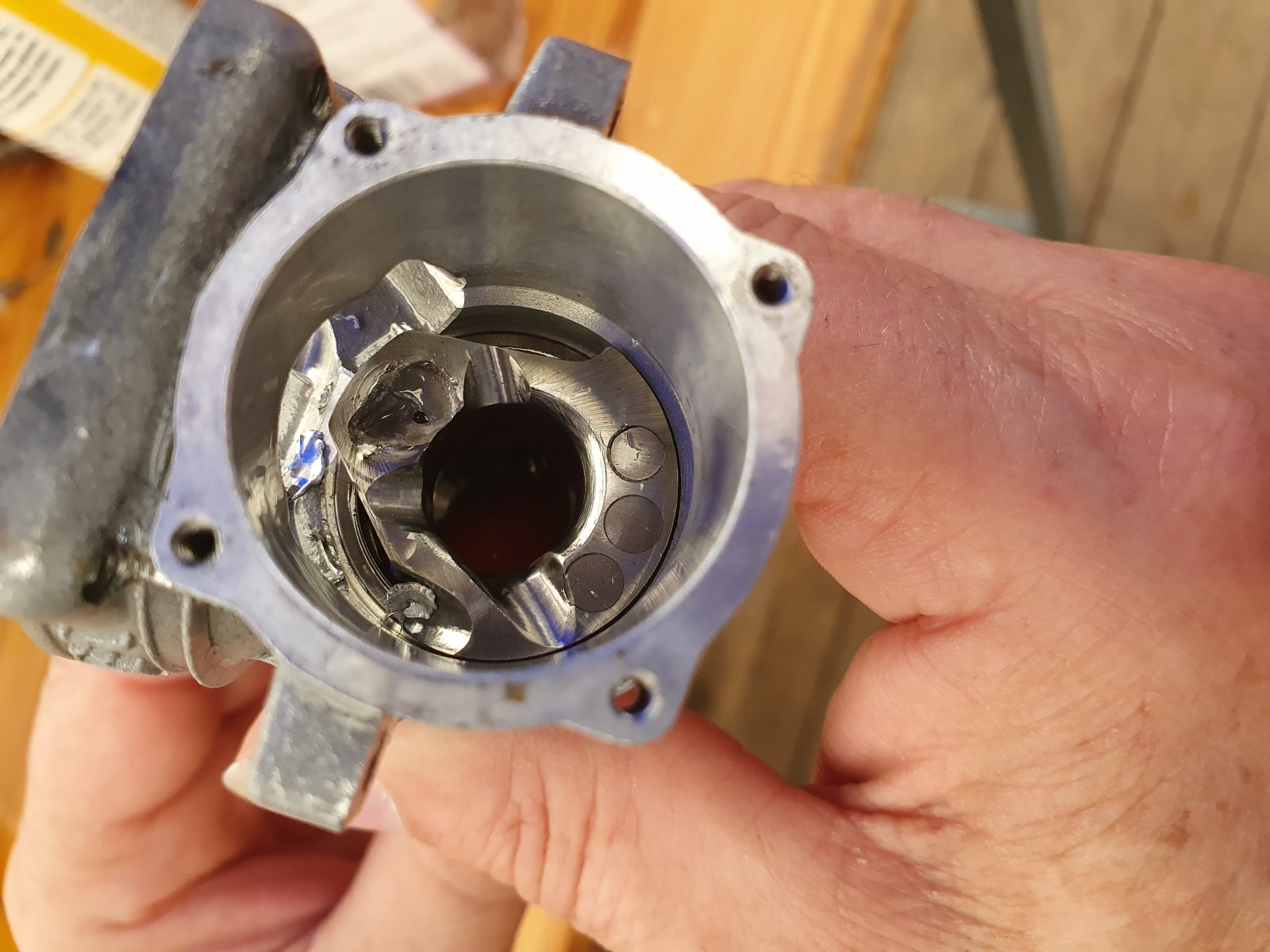

    Bijzondere krukas met uitsparingen voor de luchtflow neem ik aan.

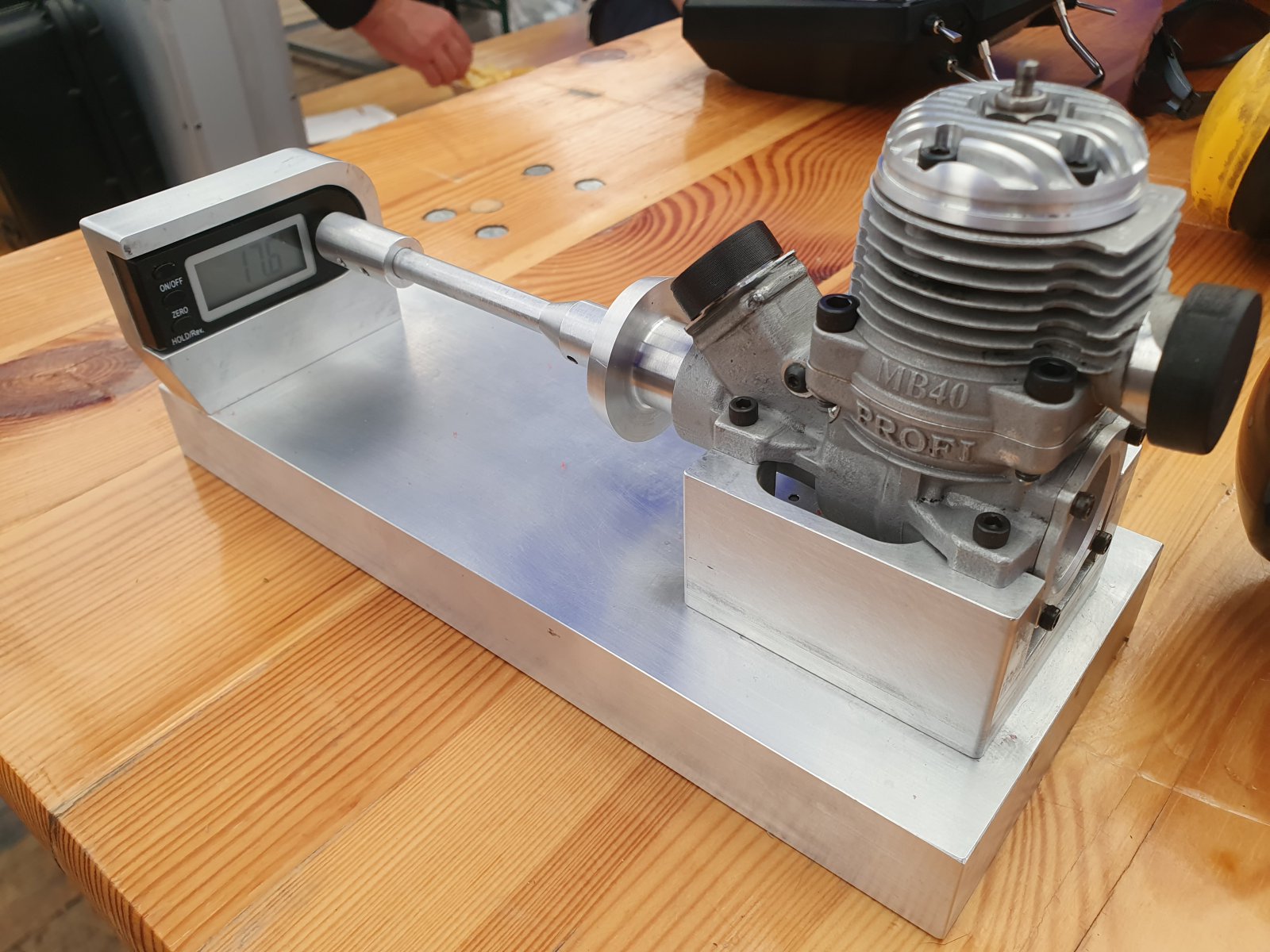

    Gereedschap om de motortiming te meten, as rotatie.
    Zuigertje, lip zit aan de uitlaat zijde.
    20230731_125916.jpg NB motorcarter, 3D geprint aluminium.
    20230731_125825.jpg NB = Nathan, Barrie , uit UK
    20230731_125737.jpg motor heel afgeschermd in de kist. Met pan.
    Dit is een MB 40 denk ik, de meest gebruikte motor, recht op.
    DKT Italiaanse motor..
    20230731_133454.jpg F3D vliegers maken hun props ook vaak zelf, mooi om de verschillende carbon types te zien. F3D props zijn extreem stijf, vaak van HM carbon.

    juwi, Bruno van Hoek en coen_l vinden dit leuk.
  10. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.045
    Wind !!!!!

    En de startvolgorde woensdag. Joris mag beginnen

    maar morgen eerst opening en modellen keuring.

    Helikapoter en Cavemannetje vinden dit leuk.
  11. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.045
    De officiële opening ..
    Vochtig..

    tone, Bruno van Hoek, wvr en 2 anderen vinden dit leuk.
  12. wvr

    wvr

    Lid geworden:
    12 mei 2003
    Berichten:
    2.896
    Locatie:
    Velserbroek
    balen van het slechte weer zeg! Hoop dat er nog wat mooie dagen komen!

    Superleuk om de foto's en info te zien! Thanks!

  13. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.045

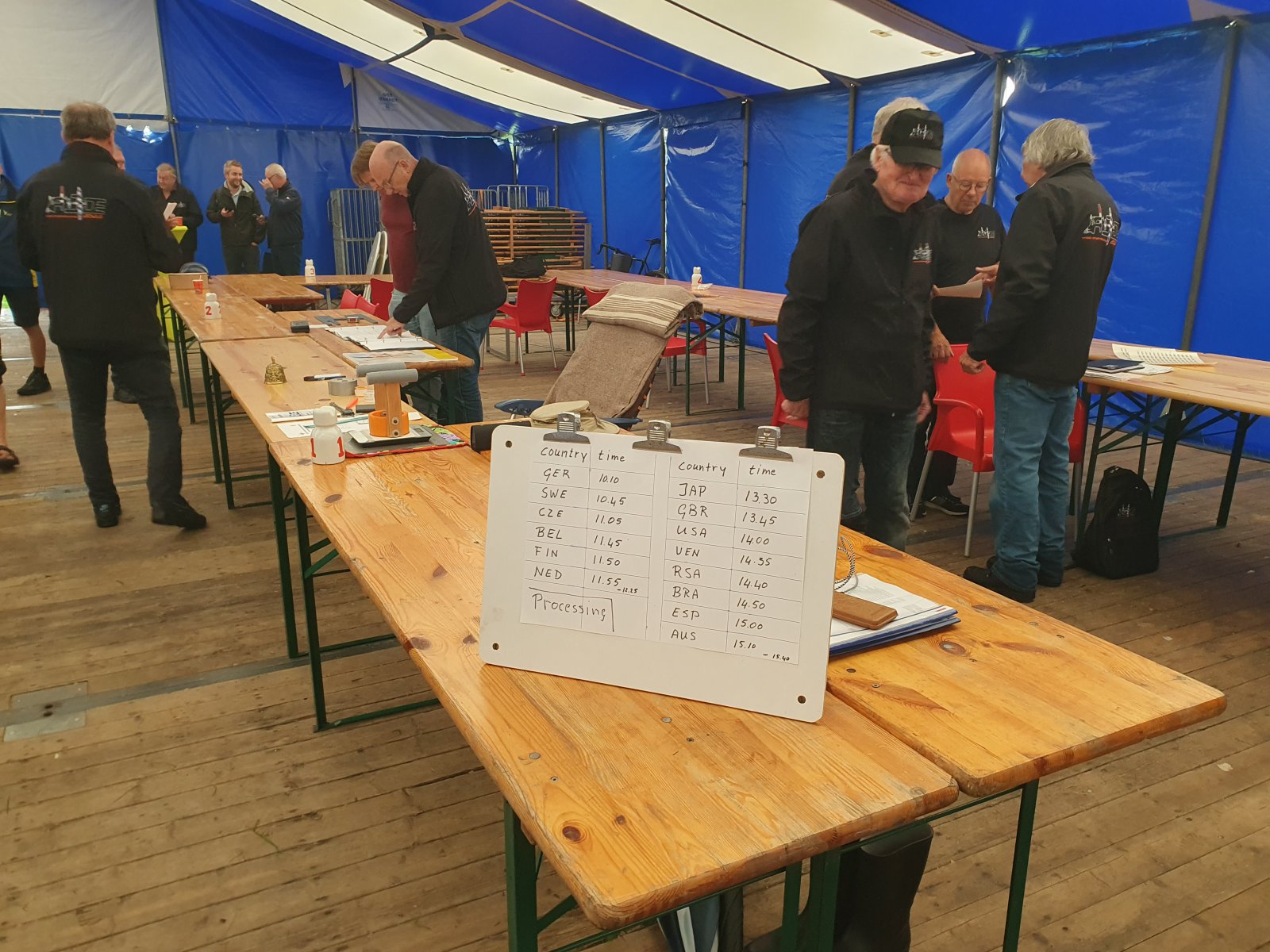

    Vandaag was dus de modellen keuring.
    Een hele teststraat was opgelijnd waar zowel F3D als F3E werd gemeten.
    Wij waren eind van de ochtend aan de beurt.
    Beginnen met wegen. In F3E werd verder de opschrift text grootte gemeten. Moet af en toe met een dikke stift worden aangepast.

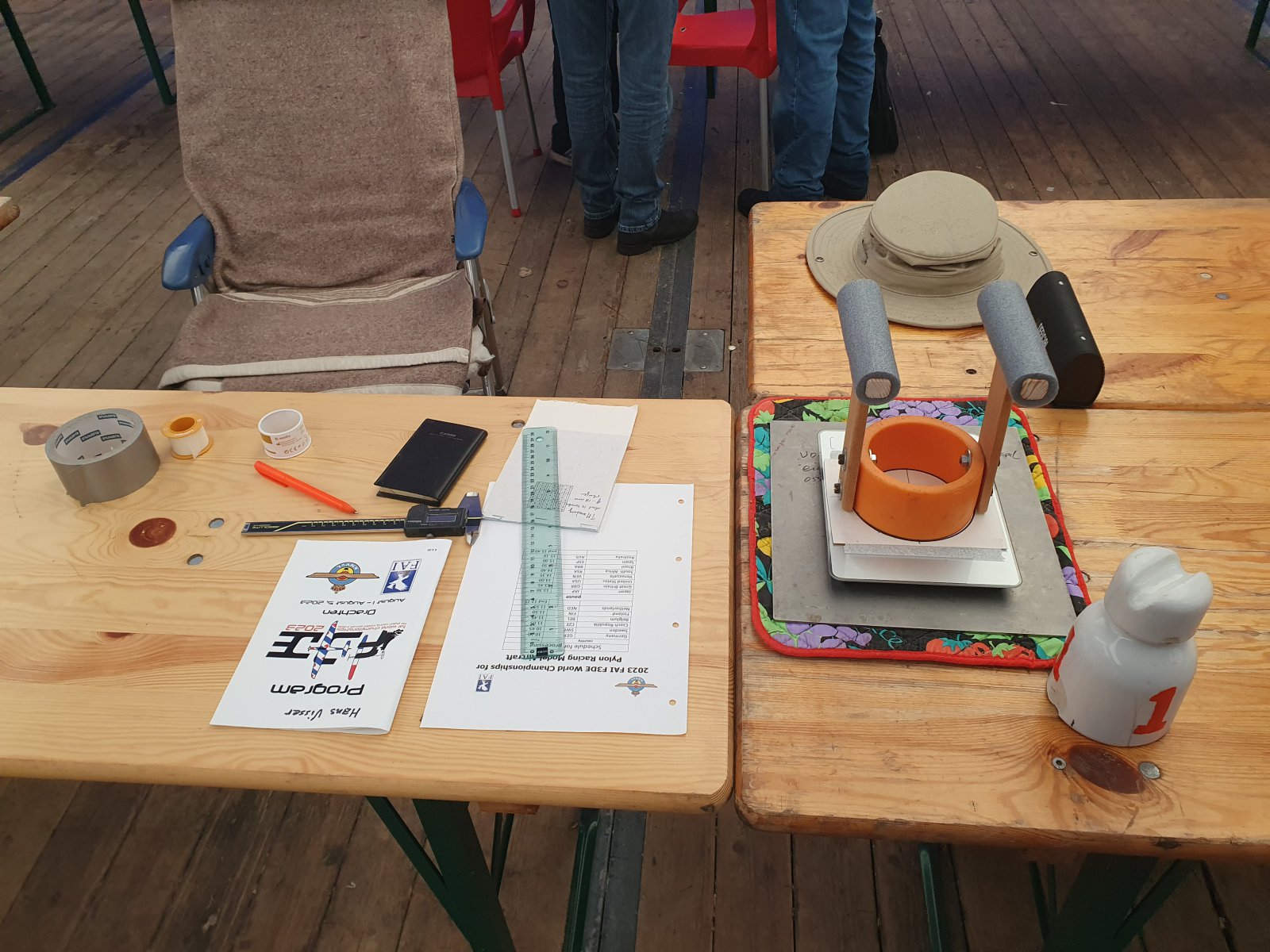

    Voor F3D waren er meerdere mallen om kritische maten te checken, oa vleugel dikte.
    En spanwijdte.
    En minimum wieldiameter

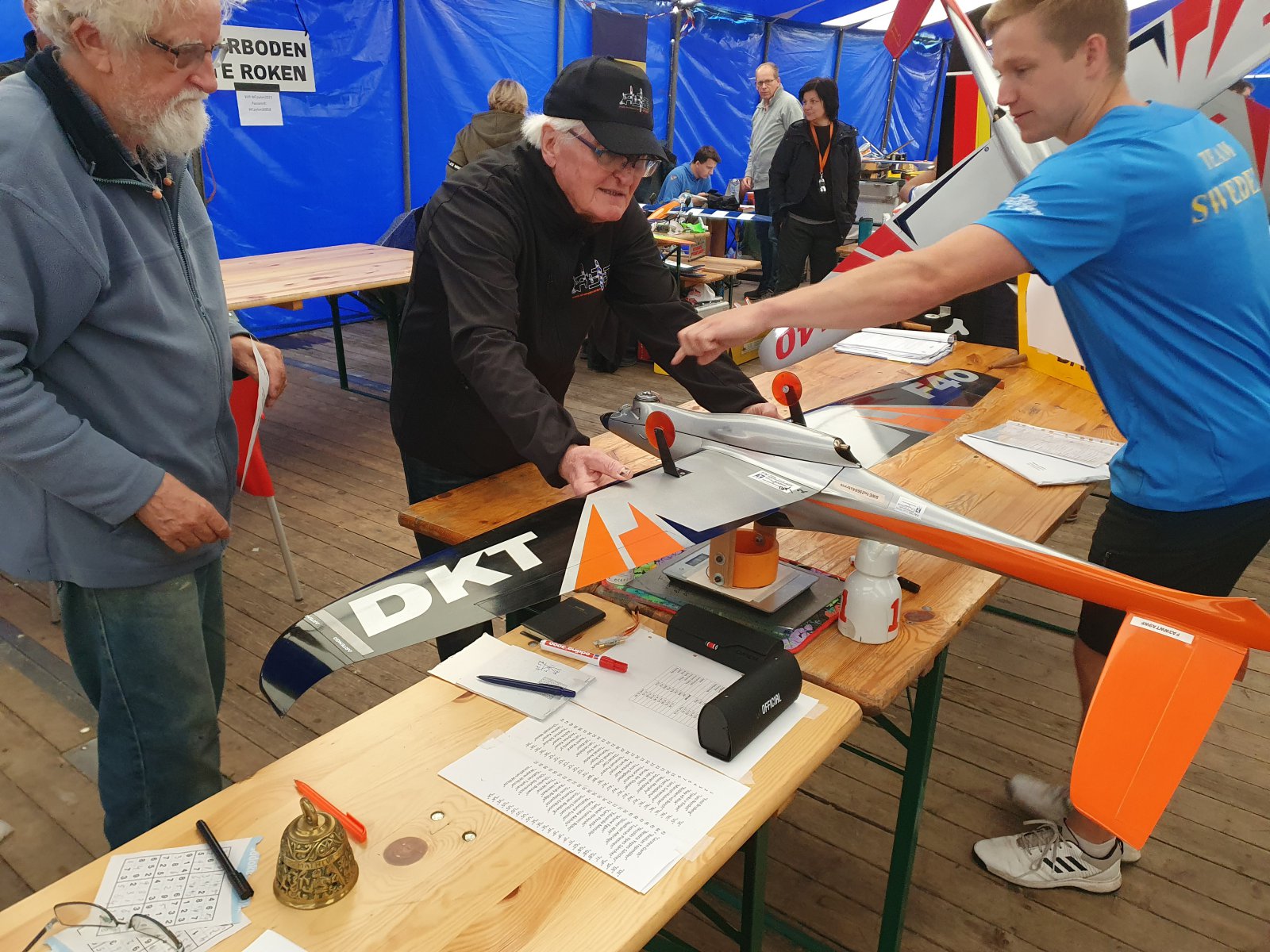

    Wegen, minimaal 2250 gram voor F3D, 1000 gram voor F3E.

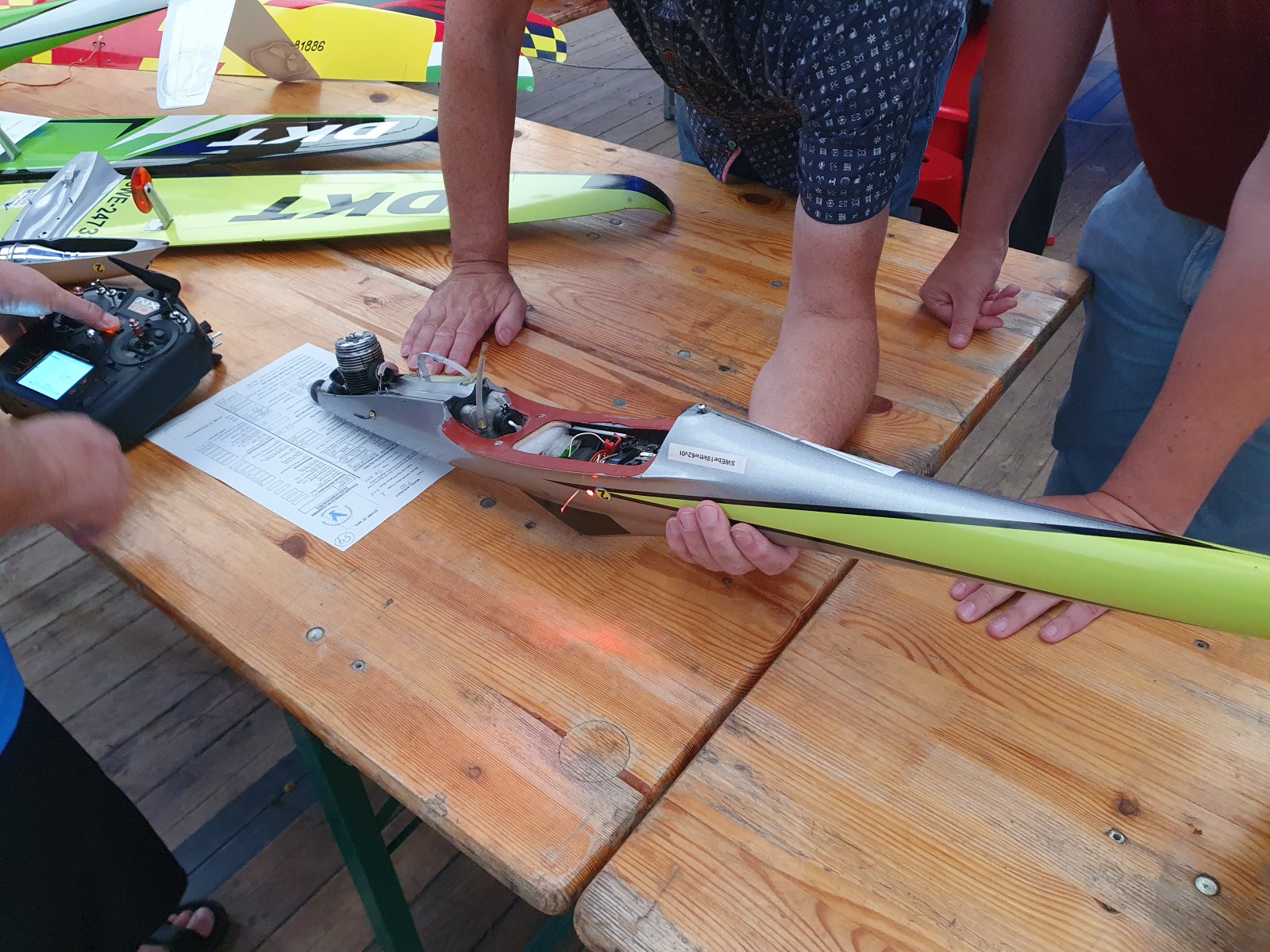

    Controle van failsave, motor moet uit gaan bij verlies van signaal. F3D heeft een brandstof toevoer afslag, servo.
    In F3E moet de motor stoppen, dus laten lopen en dan zender uitzetten. Mag gelukkig op een klein beetje gas..
    Hier wordt gemeten of de nademper zijn werk doet. Maakt toch gewoon erg veel geluid, met " demper". Het systeem maakt een motorgeluid op prettig niveau, de verzwakking gemeten met dB meter.
    Er wordt een nummer in de motor gegraveerd, kan die gecontroleerd worden bv op zuigerverplaatsing later..

    Tegelijk werd er gevlogen voor de officiële practise, testvliegen net tijdwaarneming en jureren op de pylons. Helaas hadden we erg veel regen en liep de planning
    ca 3 uur uit. Tsjechie, België en Nederland zijn doorgeschoven naar morgen ochtend . Dus dat zit nu in de eerste van 3 wedstrijddagen.
    Het is erg spannend met de heftige korte buien en erg veel wind, 9 m/s vandaag. Ik ga met meer dan 5 m/s normaal niet meer trainen... Vliegen gaat nog wel, maar laag vliegen is erg riskant. Landen ook..

    Helikapoter en Bruno van Hoek vinden dit leuk.
  14. tjarko

    tjarko

    Lid geworden:
    2 nov 2008
    Berichten:
    1.045
    Mooi plaatje van het Duitse F3E team dat goed was voorbereid op een buitje. De 25 min testtijd was zo lang dat buienradar niet te vertrouwen was.

    juwi, tone, wvr en 1 andere persoon vinden dit leuk.
  15. soarer

    soarer

    Lid geworden:
    18 mei 2011
    Berichten:
    342
    Locatie:
    Groningen
    Tjarko dank voor de uitgebreide berichtgeving van een voor mij totaal onbekende klasse. Leuk om een inkijkje in de techniek te krijgen.
    Wens jullie de komende dagen veel succes en bovenal plezier.

    Je spreekt van een veldje bij Drachten. Is dit op het oude Phillips vliegveld(je)? Reden van mijn vraag, ik wil wel even komen kijken.

    Johnny

  16. janhein

    janhein PH-SAM

    Lid geworden:
    10 aug 2003
    Berichten:
    1.993
    Locatie:
    Rottevalle
    Ja dat is het oude Philips vliegveld .

    soarer vindt dit leuk.
  17. Mugen MRX-3

    Mugen MRX-3

    Lid geworden:
    21 jan 2004
    Berichten:
    3.192
    Locatie:
    Thuis
    Aanhhh dus dat was al die drukte en al die tentjes bij het vliegveld in Drachten

  18. Adop

    Adop

    Lid geworden:
    22 jun 2007
    Berichten:
    1.268
    Locatie:
    Putten
    Erg leuk bedankt voor de info , die single props blijven bijzonder , ook jouw motor schroef versie op de romp , blijft krapjes zoiets, en inderdaad hopelijk wat beter weer , tot wanneer duurt deze wedstrijden ?

    mvg Andre

  19. soarer

    soarer

    Lid geworden:
    18 mei 2011
    Berichten:
    342
    Locatie:
    Groningen
    jve vindt dit leuk.
  20. Adop

    Adop

    Lid geworden:
    22 jun 2007
    Berichten:
    1.268
    Locatie:
    Putten
    Top bedankt wie weet ga ik nog even kijken
    Moet wel het weer iets beter worden
    Ik neem aan dat je ook in de tenten mag komen ?

    mvg Andre
