Zuiderzee Botter 1912

Discussie in 'Bouwverslagen historische schepen' gestart door Pingu57, 23 okt 2019.

  1. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    4.799
    Locatie:
    Leeuwarden
    Als afwisseling van het touwwerk van de Sovereign, even een heel ander schip.

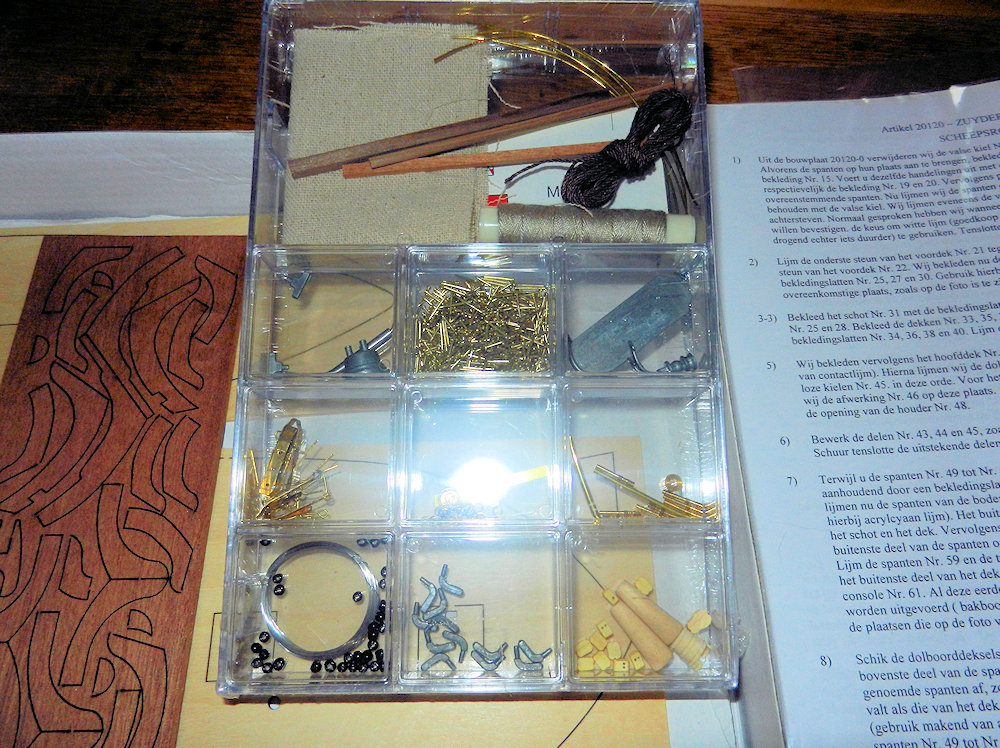

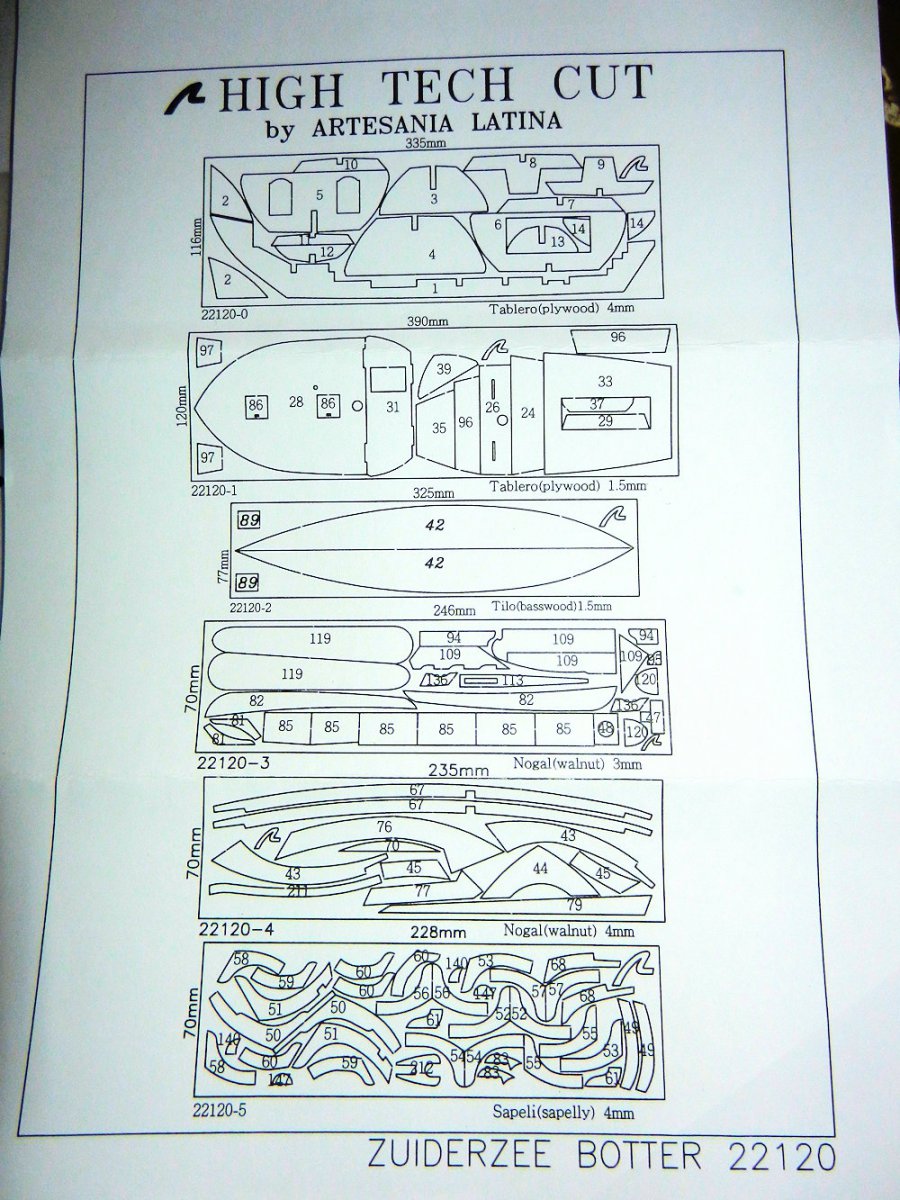

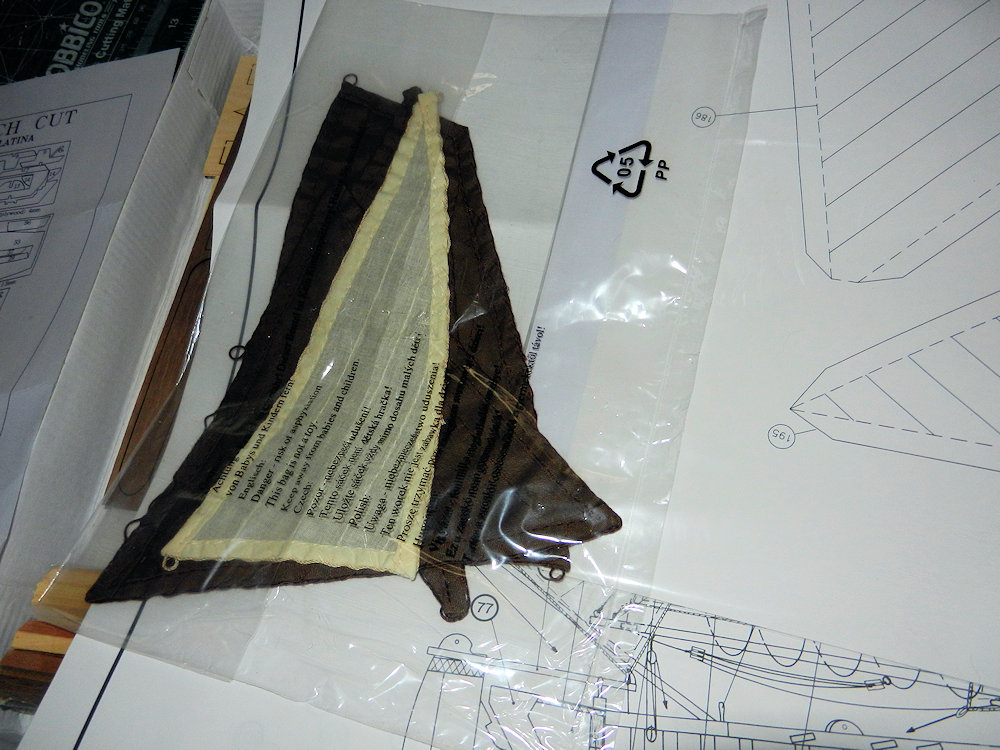

    Op speciaal verzoek van mijn directie vleugel, Het beroemde vissersschip de Botter. Dit is het pakket van Artesania Latina, en het pakket ziet er uit als gebruikelijk bij AL. Er is een tekening voor de zeilen, die ook meegeleverd zijn, en een tekening van de botter in zijn geheel.
    Maatvoering kun je helaas niet van deze tekening afhalen, want het schip is 1 centimeter langer als de tekening.

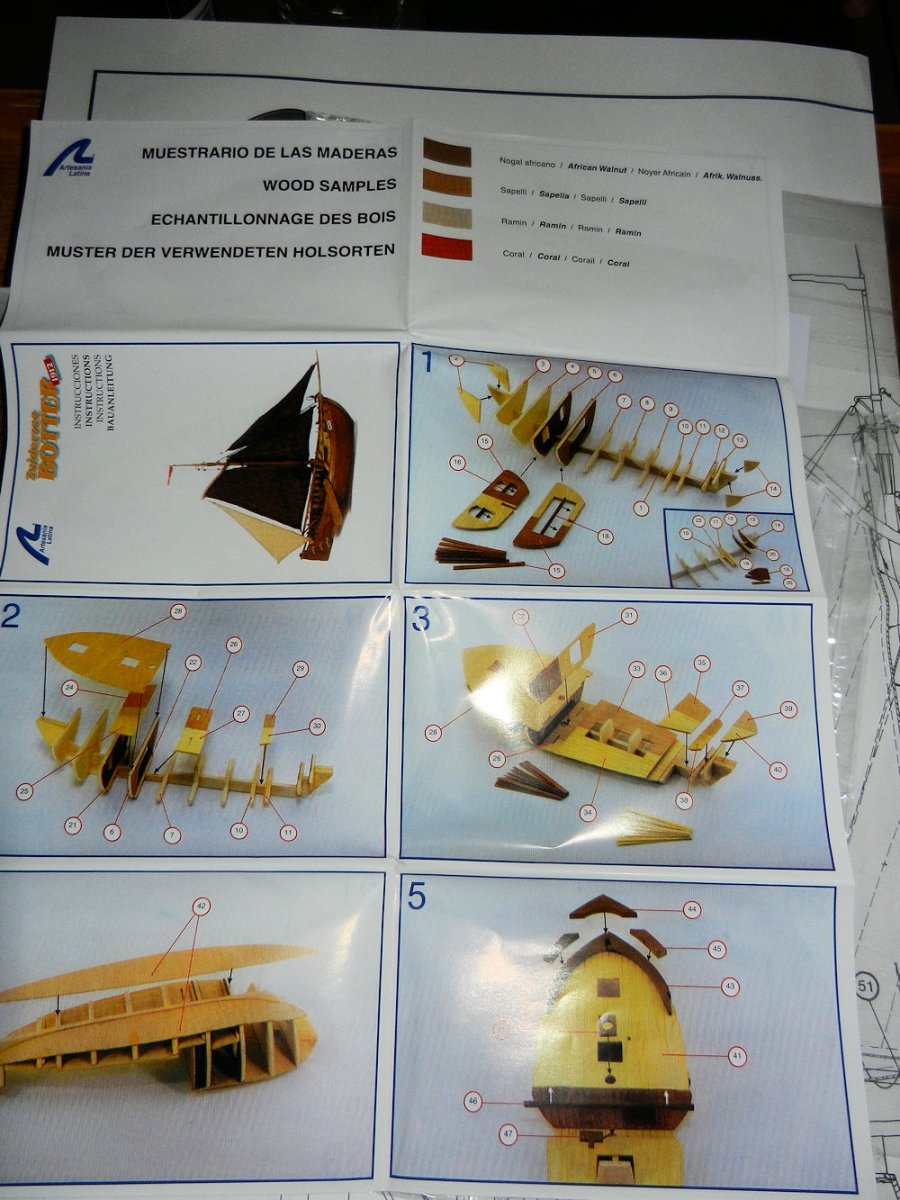

    De romp moet dus gedaan worden met een bouwbeschrijving die je heel summier kunt noemen, en het velletje met foto's.






    Als eerste natuurlijk de valse kiel en de diverse spanten uit het raamwerk gehaald, en dry-fit geplaatst, en dat leek helemaal nergens op helaas.
    Alle gleuven in de spanten zijn bijna een halve millimeter te groot, dus de spantposities heb ik aan beide zijden van de valse kiel voorzien van plakjes fineer, en toen heb ik die plakjes zo symmetrisch mogelijk weggeschuurd, zodanig dat de spanten een beetje strakker op de valse kiel kwamen te zitten.



    Ik ben nu zover dat de spanten stevig zitten.

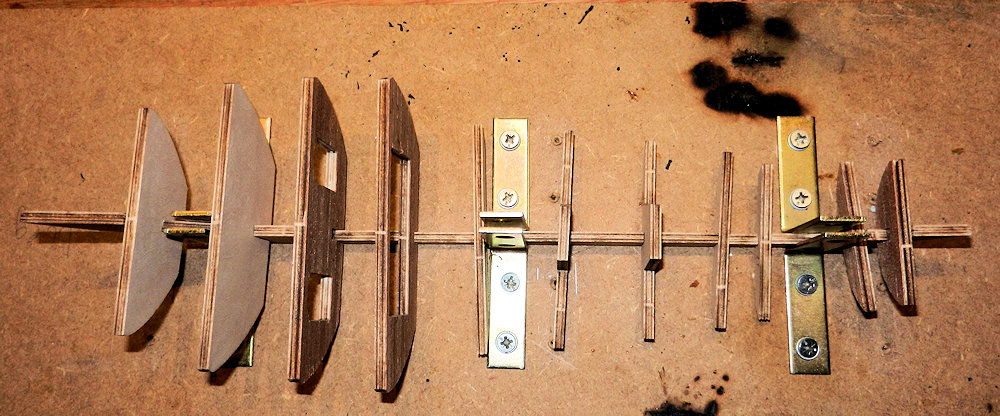

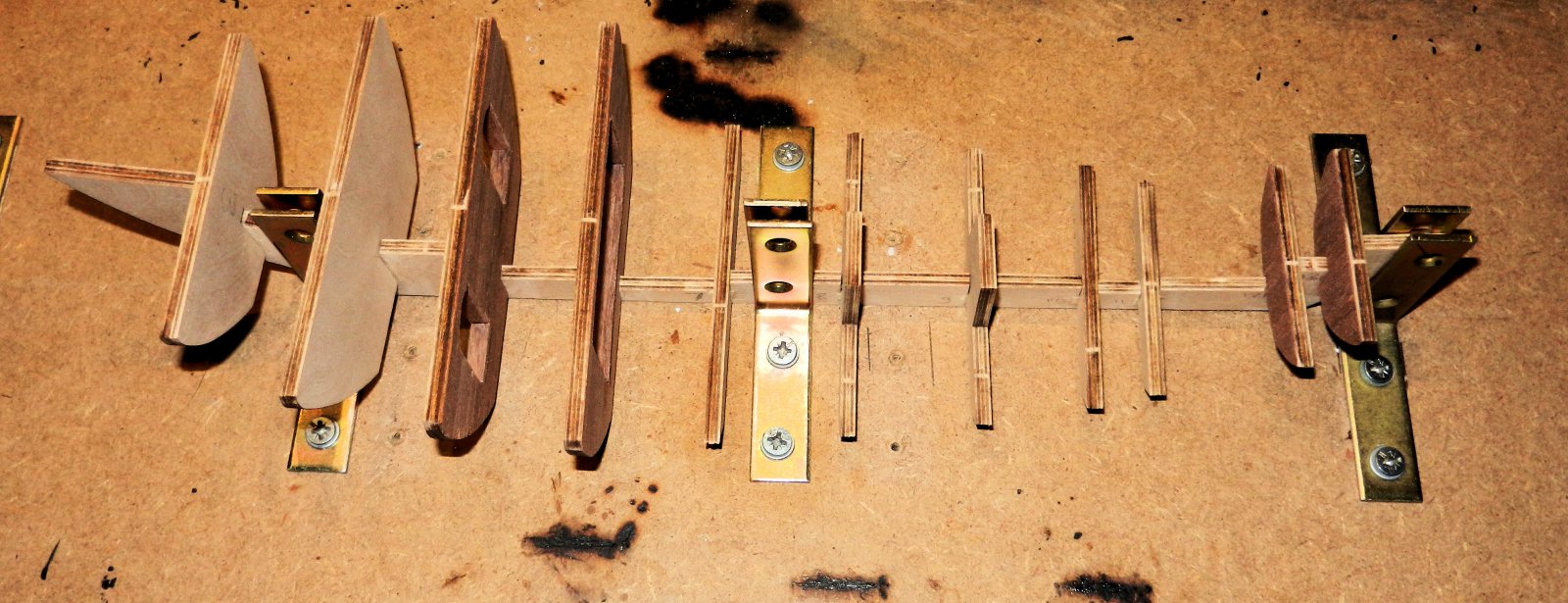

    Een aantal spanten zijn voorzien van bekleding, duidelijk te zien op de foto hieronder.

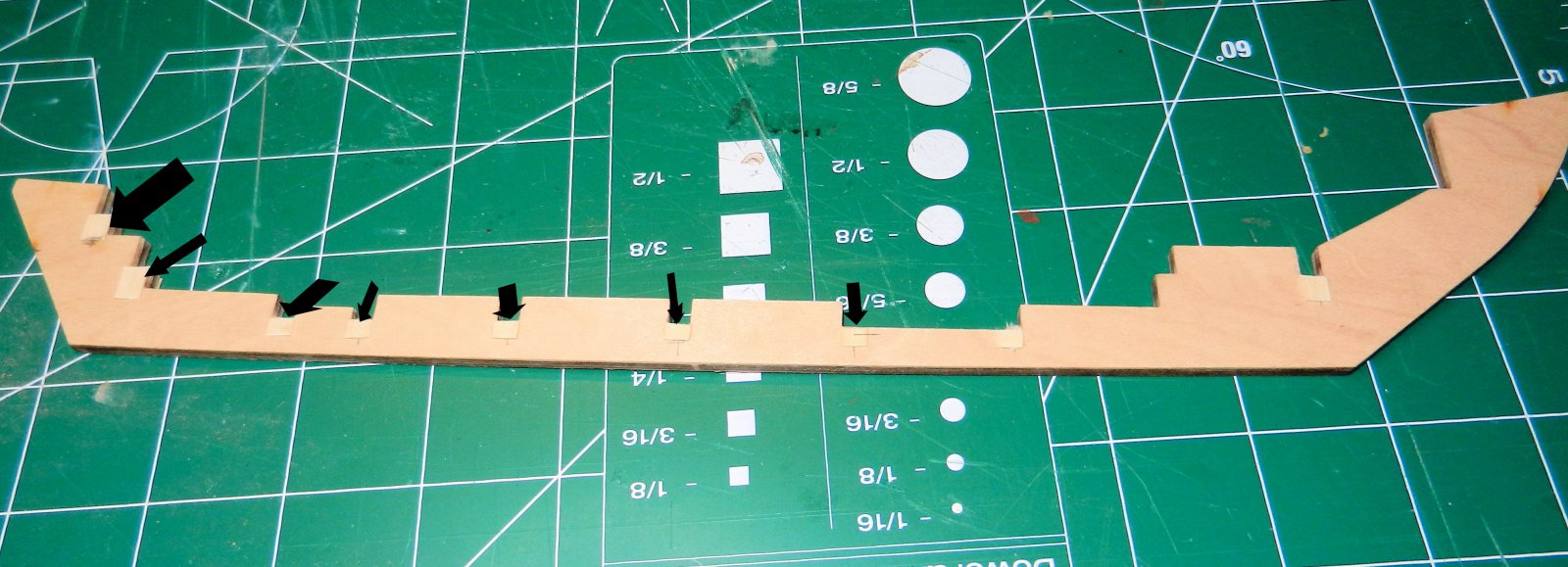

    Hier is ook te zien dat de bouwplank nog wat aangepast moet worden, de hoeken moet ingekort worden om de Deken ( het dek om de visbun heen ) te plaatsen

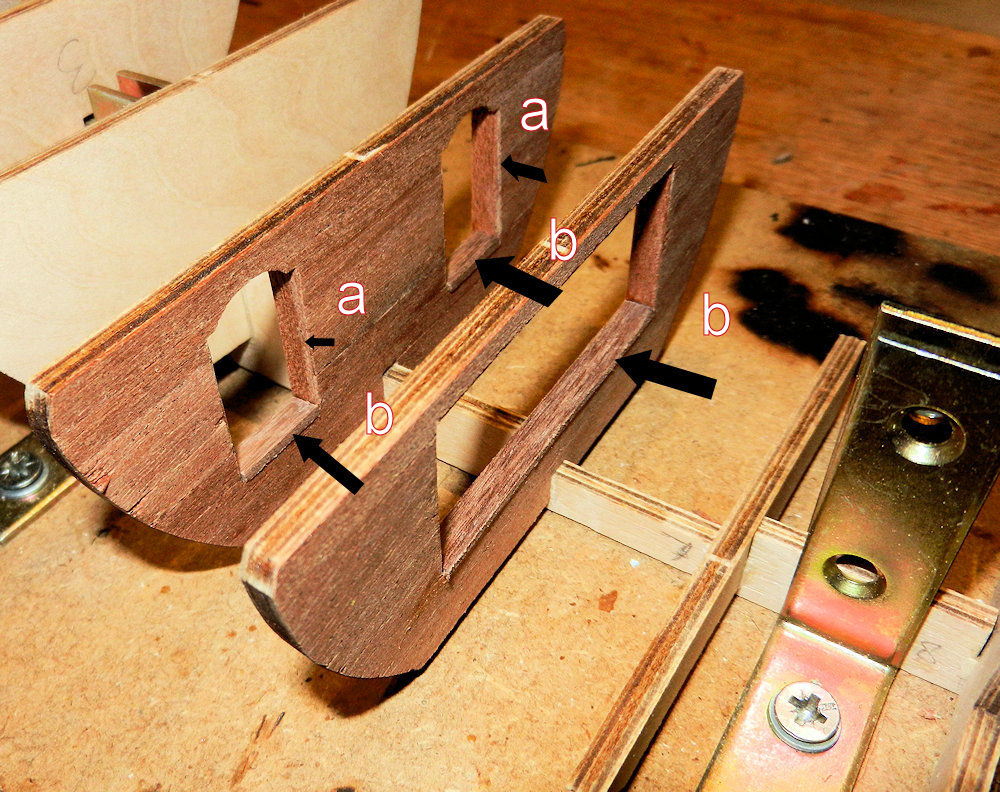

    De spanten die in het woonvertrek zitten, hebben hun bekleding gekregen, en er zijn drempels geplaatst in de deuropeningen van de kooien, en het spant midden in het woonvertrek ( b ).
    Omdat de spanten van triplex zijn, heb ik de deurposten ( a ) ook maar voorzien van een stukje sapellie fineer, hoewel je daar waarschijnlijk nooit meer iets van zien kunt.


  2. pietsan

    pietsan Forum veteraan

    Lid geworden:
    10 dec 2011
    Berichten:
    6.344
    Locatie:
    Zeeuws-Vlaanderen
    Dat is alvast een leuk begin:)

    Herby63 en Pingu57 vinden dit leuk.
  3. Hans Groenenberg

    Hans Groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    4.367
    Locatie:
    Oud Beijerland
    Leuk model Peter. Deze botter was mijn eerste model die ik heb gebouwd. Toevallig heb ik gisteren in Elburg er nog uitgebreid naar staan te kijken. Hier sta ik met mijn vrouw interessant te doen over de Botter of ik er veeeel verstand van had IMG-20191022-WA0018.jpg

    TIMBERWOLF, Pingu57 en Stephan Kertész vinden dit leuk.
  4. Stephan Kertész

    Stephan Kertész

    Lid geworden:
    5 jul 2019
    Berichten:
    4.878
    Locatie:
    Ittervoort
    Ik schuif aan. Maar ook hier ben ik jaloers over de bouwbeschrijving.

  5. Hans Groenenberg

    Hans Groenenberg

    Lid geworden:
    12 nov 2014
    Berichten:
    4.367
    Locatie:
    Oud Beijerland


    Ik had deze link al meer gedeeld. Maar nog een keer kan geen kwaad toch.

    hgb1967, TIMBERWOLF, SjorsZ en 1 andere persoon vinden dit leuk.
  6. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    4.799
    Locatie:
    Leeuwarden
    @groenenberg, daar ben ik ook heel goed in, net doen alsof ik ergens verstand van heb, maar je hebt gelijk, vreselijk leuke bootjes zijn dit.
    En daar zie ik ook hele leuke botters liggen.

    @Stephan, de bouwbeschrijving zegt niet heel veel hoor, het velletje foto's moet het doen

    Herby63 vindt dit leuk.
  7. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    4.799
    Locatie:
    Leeuwarden
    Aha, de goede oude Willem Vos als ik het goed heb, die ga ik morgen eens weer rustig bekijken.

    Herby63 en Hans Groenenberg vinden dit leuk.
  8. TIMBERWOLF

    TIMBERWOLF Forum veteraan

    Lid geworden:
    28 aug 2008
    Berichten:
    11.041
    Locatie:
    noord-holland
    veel success pingu 57

  9. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    4.799
    Locatie:
    Leeuwarden
    @TIMBERWOLF, dank je wel Timber.:)
    @groenenberg, Dat blijft een mooi filmpje, het vreemde is dat ik die botter nooit gezien heb bij de bouw, terwijl ik daar eigenlijk niet ver vandaan woonde in mijn jeugd:(:(

    Herby63 vindt dit leuk.
  10. Pingu57

    Pingu57

    Lid geworden:
    14 dec 2014
    Berichten:
    4.799
    Locatie:
    Leeuwarden

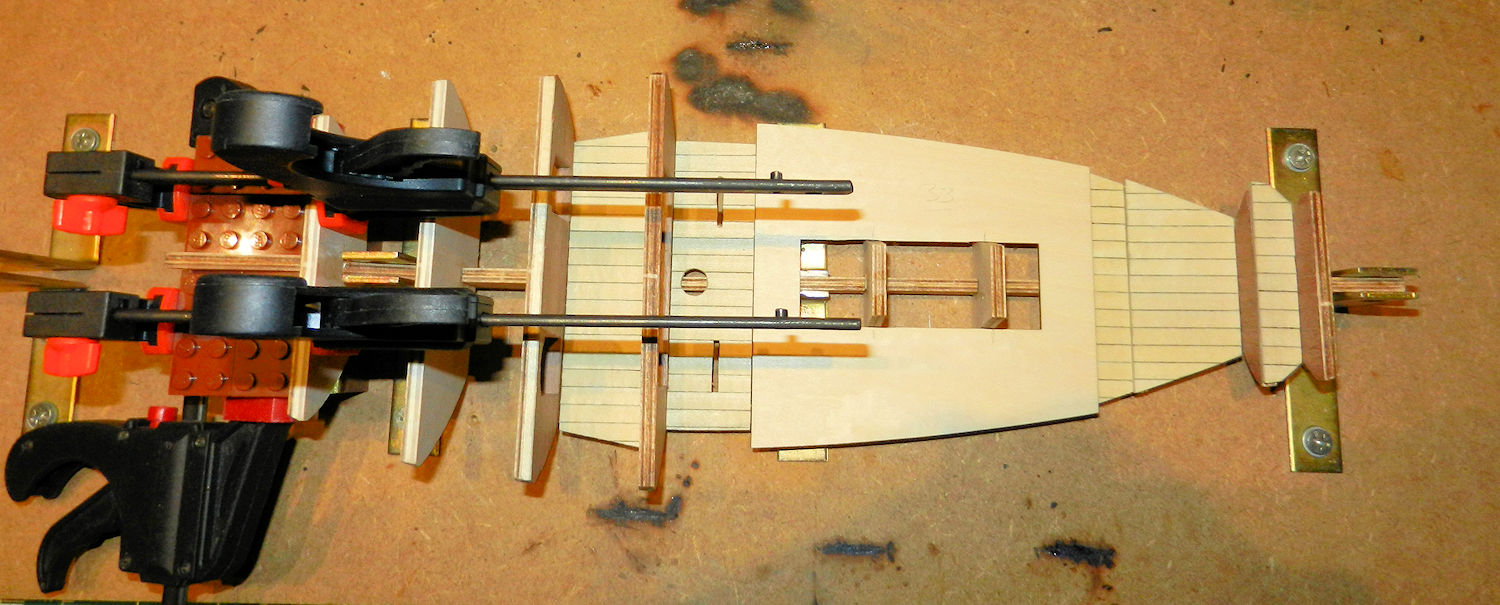

    De laatste dagen heb ik de spanten allemaal vastgezet, een aantal dekjes zijn voorzien van de planken.


    De spanten zijn vastgezet met legoblokjes, wat hier en daar toch nog wel met wat improviseren moest, omdat mijn valse kiel natuurlijk niet glad meer was, en de tussenruimtes tussen de spanten vrij klein is. (om maar niet te spreken over de grootte van de spanten).
    De dekken zijn beplankt met Mukali hout, een nederlandse vertaling kan ik hier niet voor vinden, en de breeuwnaden heb ik gesimuleerd door de zijkant van een zwarte stift over de rand van het hout te halen.
    De zijkanten van de spanten heb ik wel enigszins geschuurd, maar omdat ik de definitieve vorm van de botter nog niet weet zolang de dekenpoten nog niet geplaatst zijn, moeten ze nog verder in model geschuurd worden.
    De volgende stap is het plaatsen van de dekken, op het dekje waar de mastvoet in komt na.

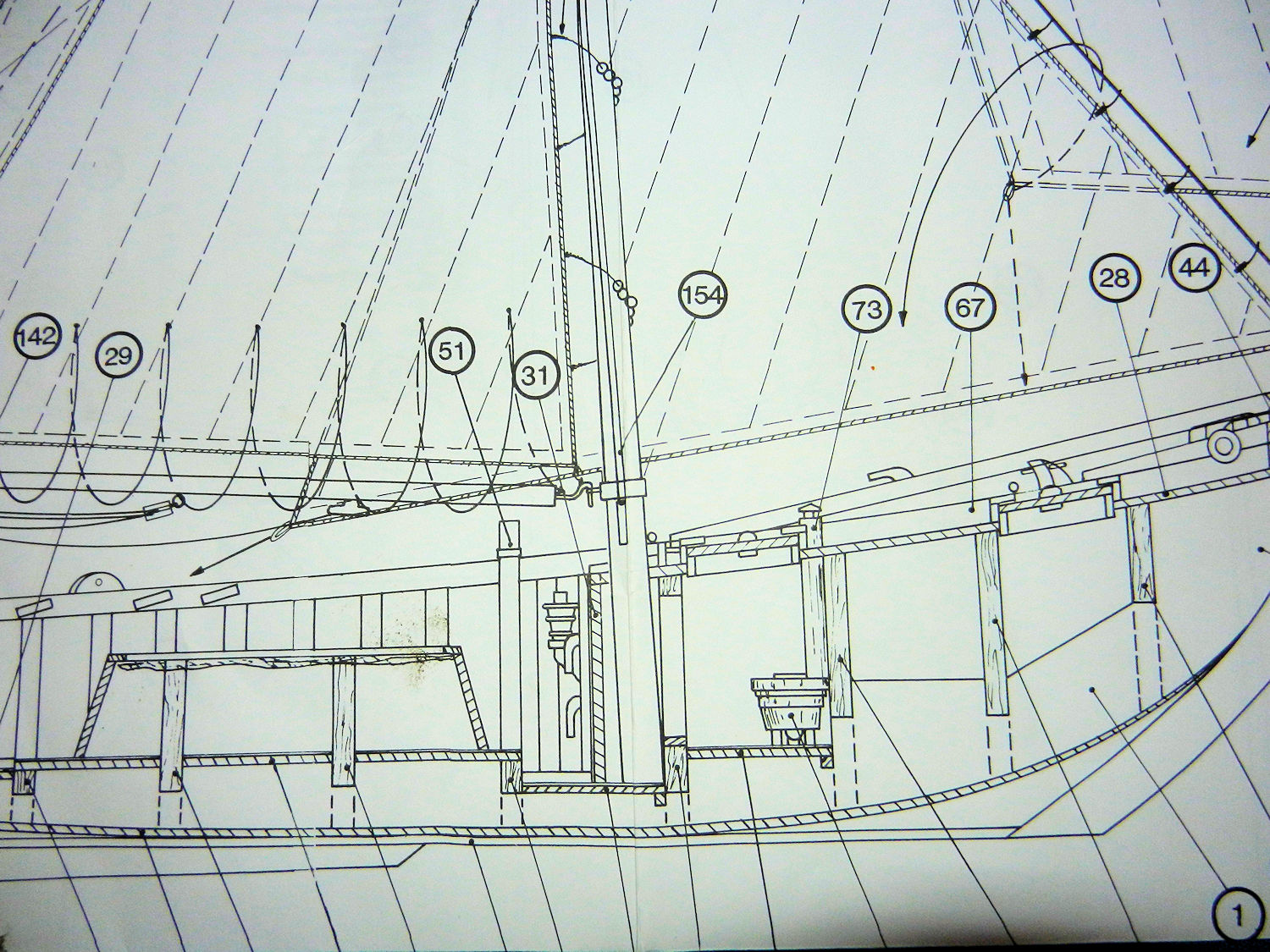

    Ik wil eerst zien of de positie van de mastvoet wel correct is, want de tekening zegt namelijk dat de mast tegen het spant in het woonvertrek aan moet liggen, zie de foto hieronder.
