Big Jim

Discussie in 'Bouwverslagen - Vliegen' gestart door frank3, 12 feb 2018.

  1. frank3

    frank3

    Lid geworden:
    3 aug 2011
    Berichten:
    156
    Locatie:
    Nieuwehorne
    Ik wil al een tijdje een vliegtuig maken die relatief makkelijk te vliegen en te bouwen is, en waar een mvvs 26 op moet komen.

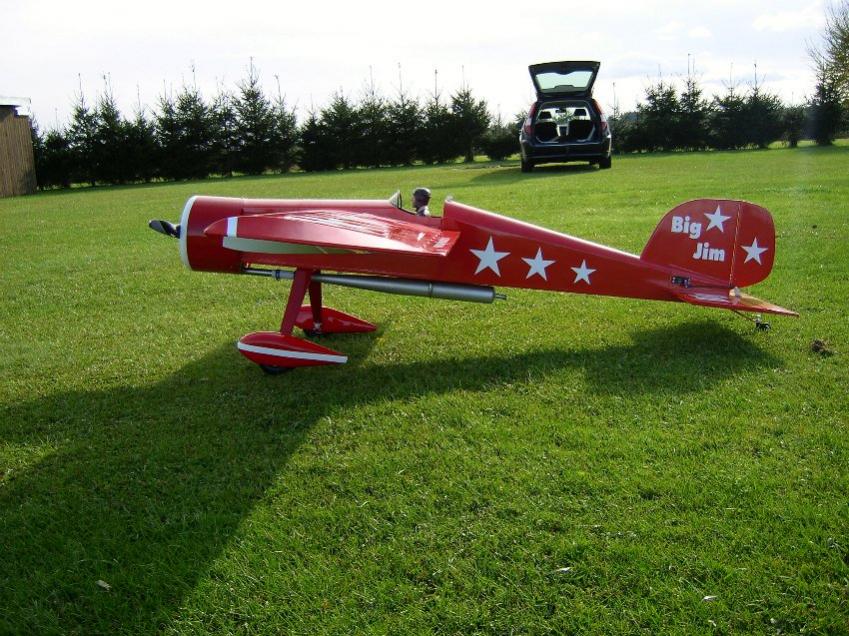

    deze vind ik erg mooi;

    Dit is een aangepaste Big Jim ook wel genoemd, Big Jim 3. Deze is te groot voor een mvvs 26 dus hij moet verkleint worden. Verder kan ik hier geen tekening van krijgen.

    Echter heb ik vandaag wel tekeningen gekregen van de Big Jim die als basis heeft gediend van de Big Jim 3. Als ik een tekening op papier zou hebben van deze oorspronkelijke versie dan zou ik hiermee, met potlood en liniaal wel een Big Jim 3 kunnen maken. Echter ik heb de tekeningen in dxf bestanden gekregen. En hier kan ik niet veel mee. Een pdf bestand kan ik verkleind laten afdrukken maar als niet tekenaar kom ik niet ver met dxf bestanden.

    Hoe los ik dit op?

  2. frank3

    frank3

    Lid geworden:
    3 aug 2011
    Berichten:
    156
    Locatie:
    Nieuwehorne
  3. onno10

    onno10

    Lid geworden:
    28 sep 2013
    Berichten:
    1.402
    Locatie:
    Rosmalen
  4. frank3

    frank3

    Lid geworden:
    3 aug 2011
    Berichten:
    156
    Locatie:
    Nieuwehorne
    Inmiddels geprobeerd, maar hier komt niet iets bruikbaars uit.

  5. onno10

    onno10

    Lid geworden:
    28 sep 2013
    Berichten:
    1.402
    Locatie:
    Rosmalen
    Jammer, maar er zijn meer mogelijkheden om een DXF om te zetten naar PDF.
    Is het 1 of meerdere tekeningen ?
    DXF moet ook in een plotter te gebruiken zijn. Wellicht is dat een oplossing.

  6. frank3

    frank3

    Lid geworden:
    3 aug 2011
    Berichten:
    156
    Locatie:
    Nieuwehorne
    Misschien maar eens meenemen naar een printshop

  7. Thieu

    Thieu Vriend van modelbouwforum.nl

    Lid geworden:
    6 jan 2008
    Berichten:
    1.405
    Locatie:
    Boxtel (MVC Boxtel) www.mvcboxtel.nl, al 53 jaar!
    Ik ben geen tekenaar, maar heb wel eens wat gestoeid met een CAD-programma.
    Om dxf te kunnen printen heb je een programma nodig dat een .dxf kan lezen en afdrukken. Dat is in de meeste gevallen een tekenprogramma a la Autocad, Bricscad of Rhino. In zo'n tekenprogramma kun je zo'n tekening ook wel omzetten naar .pdf. Er moeten ook mogelijkheden zijn een .dxf te converteren naar .pdf zoals Onno dat ook al aangaf.
    Je zou eens kunnen zoeken op .dxf-conversie ofzo. Er zullen vast wel meer mogelijkheden zijn.
    En een printshop moet dat waarschijnlijk ook wel kunnen. Ik zou dat tevoren echter ff vragen.:)

  8. frank3

    frank3

    Lid geworden:
    3 aug 2011
    Berichten:
    156
    Locatie:
    Nieuwehorne
    Op het moment is iemand van het forum bezig om te kijken of hij iets met de bestanden kan doen. :) Dus er is hoop!

  9. frank3

    frank3

    Lid geworden:
    3 aug 2011
    Berichten:
    156
    Locatie:
    Nieuwehorne
    De oorspronkelijke Big Jim heeft een spanwijdte van 235 cm en weegt ruim 10 kg. Daar gaat een 60 tot 100 cc motor op. Voor mijn MVVS 26 zit ik te denken aan een spanwijdte van 180 cm. Dan zou ik de tekening ongeveer tot 75 % moeten verkleinen.
    Is dit goed gedacht? Het wordt geen sleper maar ik wil wel genoeg vermogen hebben.

  10. toostbeek

    toostbeek

    Lid geworden:
    6 dec 2014
    Berichten:
    472
    Dxf bestanden kan je ook openen met Inkscape. Is een gratis tekenpakket voor vector bestanden. Deze kan volgens mij ook exporteren naar pdf. Ook heel geschikt om het bestand te vergroten of verkleinen. Moet je even bij document instellingen de eenheid op mm zetten ipv pixels en dan kan je gelijk meten in de tekening.

  11. HugoW

    HugoW

    Lid geworden:
    30 aug 2007
    Berichten:
    3.467
    Locatie:
    Wijk bij Duurstede
    Ik kan dxf bestanden voor je verschalen en/of als PDF opslaan, PM maar. Ik werk met DraftSight, een gratis Autocad kloon.

  12. frank3

    frank3

    Lid geworden:
    3 aug 2011
    Berichten:
    156
    Locatie:
    Nieuwehorne
    Het is inmiddels gelukt, Dries Neyrinck heeft voor mij van de DXF bestanden PDF bestanden gemaakt. Hiervoor nogmaals bedankt! Verder iedereen bedankt voor de snelle reacties en het aanbieden van hulp.

    Ik ga hier wel een bouwverslag bijhouden maar mijn projectjes duren meestal wel vrij lang. Uiteindelijk komt het wel af.

  13. P.L.

    P.L.

    Lid geworden:
    14 feb 2015
    Berichten:
    926
    Dries N. weer in actie?!

    Man man man, je komt die Zuiderling ook overal tegen zeg :D

  14. ingoo

    ingoo

    Lid geworden:
    18 mei 2006
    Berichten:
    125
    Locatie:
    langezwaag
    Vorig jaar heb ik een Stick gebouwd van 1 mtr 85. De DLE30 die er op staat heeft genoeg vermogen

  15. frank3

    frank3

    Lid geworden:
    3 aug 2011
    Berichten:
    156
    Locatie:
    Nieuwehorne
    Dat zou dus betekenen dat ik aardig goed zit als ik hem 180 cm maak.

  16. ingoo

    ingoo

    Lid geworden:
    18 mei 2006
    Berichten:
    125
    Locatie:
    langezwaag
    Dat denk ik wel. Ik heb heel erg getwijfeld tussen een 20 en een 30 cc.
    Gelukkig is het de 30 cc geworden, de 20 was toch wel te licht geweest.
    Morgen zal ik de stick eens wegen want ik heb geen idee hoe zwaar hij uiteindelijk is geworden.

  17. frank3

    frank3

    Lid geworden:
    3 aug 2011
    Berichten:
    156
    Locatie:
    Nieuwehorne
    Dat zou mooi zijn als je hem wilt wegen dan heb ik een indicatie.

    Vlieg je in Friesland?

  18. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.399
    Locatie:
    Oordegem
    Ja, terwijl jullie maar blijven lullen over een oplossing kon het al lang opgelost zijn ;-)

    serge pot en P.L. vinden dit leuk.
  19. ingoo

    ingoo

    Lid geworden:
    18 mei 2006
    Berichten:
    125
    Locatie:
    langezwaag
    Laatst bewerkt: 15 feb 2018
  20. frank3

    frank3

    Lid geworden:
    3 aug 2011
    Berichten:
    156
    Locatie:
    Nieuwehorne
    Oké, bedankt dan heb ik een richtlijn.
