Der Twin Zlin...

Discussie in 'Bouwverslagen - Vliegen' gestart door dries_neyrinck, 22 dec 2016.

  1. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.430
    Locatie:
    Oordegem
    Ik liet in het andere zlin draadje al iets vallen en bij deze is het opgeraapt.
    De bouw van een twin zlin a la twin mustang :)

    Terzelfdertijd bouw ik ook nog een zlin voor een clubgenoot tot op afwerkingsniveau.

    En hij gaat dan normaal gezien zijn airbrushtalenten op de beide toestellen loslaten.
    Er is niet veel haast bij en ondertussen ben ik de bouw al wat gewoon :)

    Er is begonnen met de vleugels

    [​IMG]

  2. Von W

    Von W

    Lid geworden:
    23 mei 2004
    Berichten:
    595
    Locatie:
    testelt
    Goed bezig Dries al lijkt het er nu een beetje op dat je een X-wing Starfighter gaat bouwen, :D
    Om u op het recht pad te houden hier nog eens het voorbeeld ;)
    [​IMG]Twinzlin by Dirk Wouters, on Flickr

    Ik ben al benieuwd naar het resultaat

    Dirk

  3. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.430
    Locatie:
    Oordegem
    Dirk, kan je even digitaal de hart hart afstand opmeten aub?

  4. Von W

    Von W

    Lid geworden:
    23 mei 2004
    Berichten:
    595
    Locatie:
    testelt
    Ahwel Dries dat had ik al willen doen maar ik ben op zoek naar de tekening :rolleyes: maar wie zoek die vindt en zodra ik ze gevonden heb laat ik het je weten.

    Dirk

  5. Von W

    Von W

    Lid geworden:
    23 mei 2004
    Berichten:
    595
    Locatie:
    testelt
    Dries, ik heb de tekening teruggevonden en kan je vertellen dat de rompen op 300mm van elkaar staan, midden midden van de romp.

    Dirk

  6. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.430
    Locatie:
    Oordegem
    Bedankt Dirk! We horen elkaar in 2017, nu eerst een beetje jaarovergang voorbereiden :)

  7. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.430
    Locatie:
    Oordegem
    [​IMG]

    Even bij de leverancier geweest voor wat noodzakelijke onderdelen
    Alweer bedankt Dirk!

    Als setup heb ik deze keer niet gekozen voor de Park 250 1200 kv motor (niet in voorraad...)

    maar voor de NTM 2826 1200.
    Is eigenlijk een iets lichtere motor maar aangezien het totale gewicht ook niet 2 keer een volledige zlin zal zijn zal dit prima compenseren.

    2 keer een 25A regelaartje, 8x6 propjes. Komt goed :)

    Een gewone Zlin kan je onderhands opgooien of net achter de vleugel de romp vastnemen.
    Met deze Twin zlin wordt dat iets moeilijker. Ik denk er dus aan om de achterkant van het centrale stuk te verstevigen met brede glasvezeltape en daar moet hij dan maar gegooid mee worden :)

    Laatst bewerkt: 8 jan 2017
    p40 vindt dit leuk.
  8. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.430
    Locatie:
    Oordegem
    We zijn eraan begonnen!

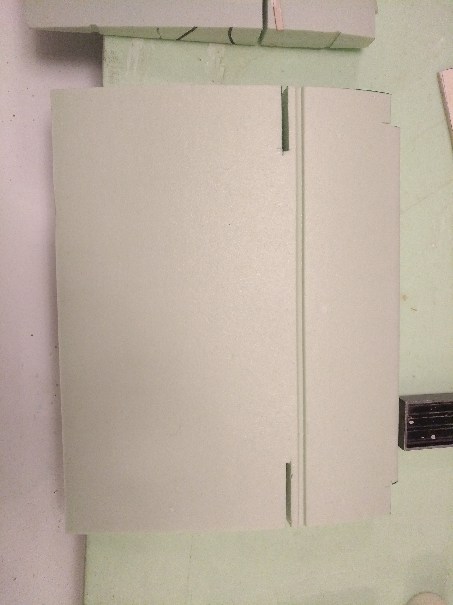

    Eerst het tussenstuk afsnijden op de juiste maat. Ik heb 32 cm genomen. Op Dirk zijn tekening was het 30 cm, geen idee eigenlijk waarom 32. Omdat ik er zin in had :)

    Tussenstukje ook prepareren, inkepingen voor de vleugelverbinders o.a. voorbereiden.

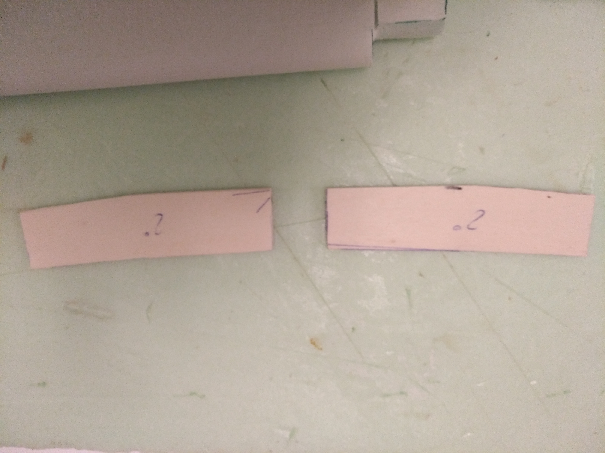

    Omdat de megeleverde vleugelverbinders een te grote V-Stelling zouden opleveren moest ik nieuwe maken met de helft van de V-Stelling.

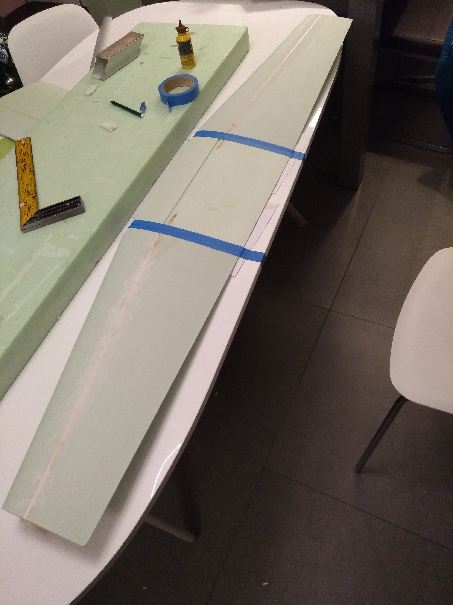

    Daarna kon de boel bijeen gelijmd worden met PU lijm en een nachtje drogen

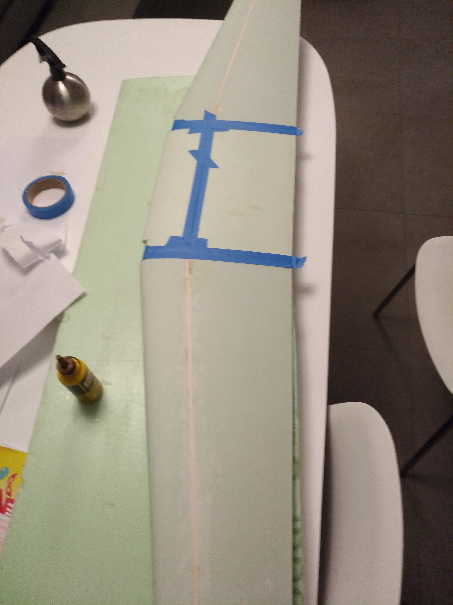

    Vandaag dan de centrale vleugelliggers ingelijmd en de resterende kiertjes tussen de delen opgevuld met PU bruislijm


    Rob.M, p40 en Vlcjeroen vinden dit leuk.
  9. Von W

    Von W

    Lid geworden:
    23 mei 2004
    Berichten:
    595
    Locatie:
    testelt
    Goed bezig Dries, ik kijk al uit naar het vliegbeeld.

  10. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.430
    Locatie:
    Oordegem

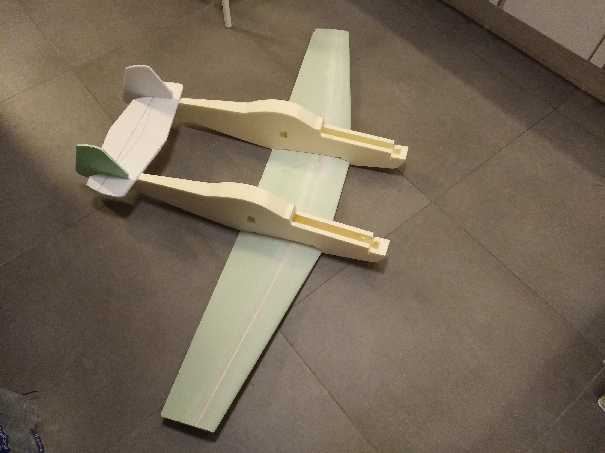

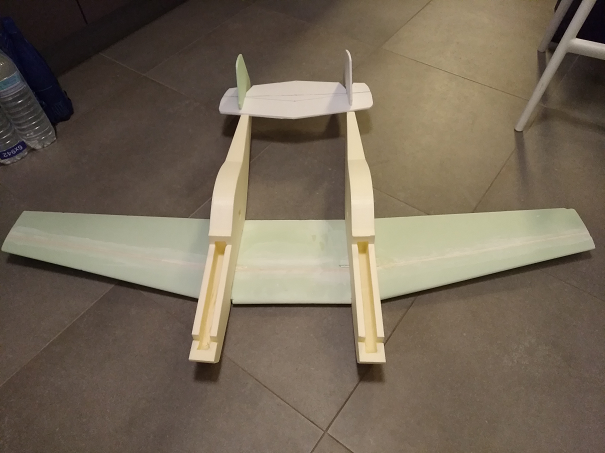

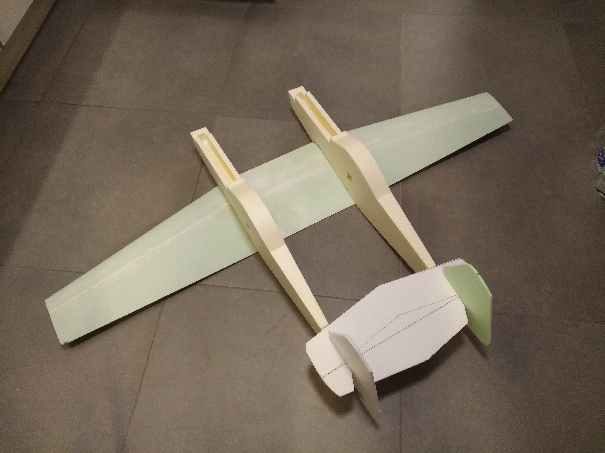

    Nog niet het vliegbeeld maar toch al "beeld"

    Gisterenavond eens een proefstukje gesneden in 6mm depron voor het stabilo en hoogteroer.
    Een beetje de lijnen aangehouden van het origineel stabilo+hoogteroer, ik vind het er alvast niet mis uitzien, misschien dat de stabilo voor het zicht een ietsje smaller zou mogen.
    Het hoogteroer komt enkel tussen de twee kielvlakken, de uitsteeksels links en rechts van het kielvlak zijn een beetje zoals de P-38 ;-)

    (trouwens een P-38 configuratie op zijn Zlins, wat zou dat geven? o_O:rolleyes:)
    Eens "gepresenteerd" zoals we op zijn Vlaams zeggen.




    p40 vindt dit leuk.
  11. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.430
    Locatie:
    Oordegem

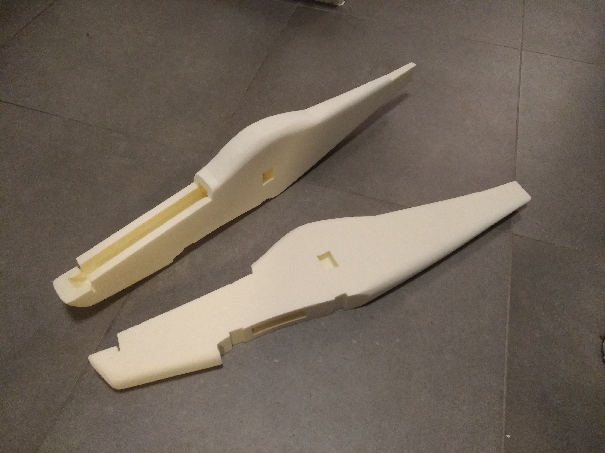

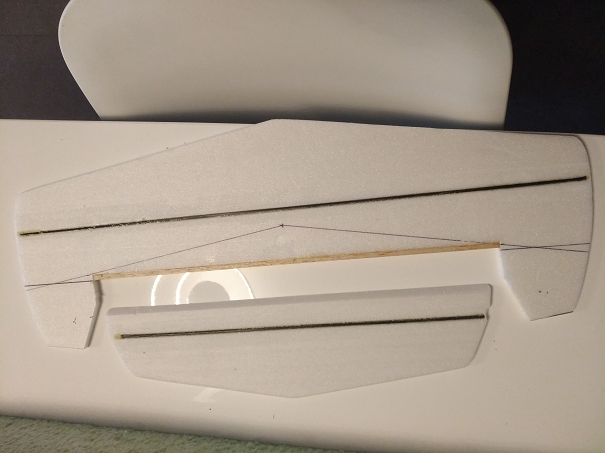

    Rompen vormgegeven, stabilo en hoogteroer voorzien van de nodige verstevigingen.
    Ik heb een carbonstaafje ingelijmd.

    upload_2017-1-19_8-48-42.png upload_2017-1-19_8-47-57.png

    Ariel vindt dit leuk.
  12. Von W

    Von W

    Lid geworden:
    23 mei 2004
    Berichten:
    595
    Locatie:
    testelt
    Allee tegen het weekend kan hij de lucht in je Siamese Zlin

  13. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.430
    Locatie:
    Oordegem
    Dat wordt krap

  14. JC71

    JC71

    Lid geworden:
    1 feb 2017
    Berichten:
    1
    Locatie:
    pc
    JA hallo Dries,

    je laat er geen gras over groeien.
    Voordeel... ik leer uit jou ervaringen. :p

    Johan Coppens

    dries_neyrinck vindt dit leuk.
  15. Von W

    Von W

    Lid geworden:
    23 mei 2004
    Berichten:
    595
    Locatie:
    testelt
    Nee da moogt ge niet laten gebeuren, ik vind een groen dak wel mooi maar niet op een vliegtuig en ik denk dat het ook niet zo goed zou zijn voor de vliegeigenschappen :p:D

    Hoe ver staat het trouwens met den dubbele?

    Dirk

  16. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.430
    Locatie:
    Oordegem
  17. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.430
    Locatie:
    Oordegem
    En toen viel dit stil.... de Big Lift waarvan hierboven sprake is nog steeds niet af trouwens...

    Anyway, er was NOG iemand bezig op de club aan een TwinZlin en Johan C had de eer om de eerste te mogen maidenen enkele weken geleden onder het goedkeurend oog van Von W.
    Werkelijk geen enkel probleem, wat een maiden. Zo'n vliegbeeld, zo'n betrouwbaar toestel, het was gewoon genieten...
    De props nog wijzigen van 9x4 naar 8x6 voor wat meer snelheid maar voor de rest super!
    En dan is het nog niet de mijne...
    Ik hoef dan ook niet te vertellen dat ik op de achtergrond terug begonnen ben met de bouw...[​IMG][​IMG][​IMG]

    Ramses en bastiaandj vinden dit leuk.
  18. Von W

    Von W

    Lid geworden:
    23 mei 2004
    Berichten:
    595
    Locatie:
    testelt
    Wat is er beter dan één Zlin,.... anderhalve Zlin natuurlijk :-D
    Vliegbeeld was dik in orde en zoals Dries al zei een andere prop en je hebt een 'Mean Machine'

    Dirk

  19. dries_neyrinck

    dries_neyrinck

    Lid geworden:
    14 aug 2013
    Berichten:
    2.430
    Locatie:
    Oordegem
    Omdat het winter wordt...
    Omdat het airbrushplan door drukte niet lukt
    Omdat ik zin had in eindelijk een kleurtje op de vleugel

    Thema uitgezocht volgens de aanwezige coverkleuren in voorraad...

    Het wordt een bekend thema. Een gokje mag

    Anyway, de status is terug in progress![​IMG]

    Arnold 85 vindt dit leuk.
  20. Von W

    Von W

    Lid geworden:
    23 mei 2004
    Berichten:
    595
    Locatie:
    testelt
    Dat is nog eens goed nieuws
