Bouwverslag Eigen Quadcopter/Drone bouwen

Beste forumleden,
Mijn naam is Nils en ben 14 jaar oud. Zo'n anderhalf jaar geleden is bij mij het idee ontstaan een eigen Quadcopter/Drone te bouwen. Na veel zoeken ben ik op de volgende lijst gekomen:

APM2.6 APM Flight Controller Board for Multicopter ARDUPILOT MEGA 2.6
€ 39,03
Rhino 2350mAh 3S1P 30C Lipoly Pack
€ 14,01
Battery monitor 2-6S
€ 1,95
Hobby King 2.4Ghz 6Ch Tx & Rx V2 (Mode 2)
€ 22,84
Walkera QR X350 Pro Quadcopter - GPS Module (1pc)
€ 35,37
DYS BE1806-13 Brushless Motor for Multirotor (2300KV) 24g
€ 8,76
HobbyKing 10A ESC 1A UBEC
€ 6,32
Hobbyking™ 3-Blade Propeller 8x4.5 Black (CW/CCW) (2pcs)
€ 2,09
MJX C4005 FPV 0.3MP Aerial Camera Components
€ 28,29
XT60 to 4 x 3.5mm bullet multistar ESC power Breakout Cable
€ 2,72

Ben heel benieuwd of dit mogelijk is? En hoor er graag iets over( Tips altijd welkom )



Wat voor frame?



Moet het een film drone worden of een racing quadcopter ?



Die onderdelen zijn niet helemaal logisch Nils

Je kiest bijvoorbeeld voor motors die geschikt zijn voor een kleine multicopter ( racer ) en gaat daar dan een APM...met een Walkera GPS op zetten. Ook begrijp ik de keuze van die MJX camera niet helemaal ?

Maar wat Dennis ook al zegt, wat wil je er mee gaan doen ?

Kijk ook eens naar de bouwverslagen. APM is ook niet het meest gebruikersvriendelijke platform om mee te beginnen.



Oke super bedankt, Is het helemaal niet logisch of niet helemaal logisch? Het frame was ik van plan om zelf te maken van carbon. Ik heb niet echt een doel maar gewoon vliegen is het enige. Ik heb voor deze camera gekozen omdat die kan streamen naar mijn telefoon.
En welke wijziging(en) adviseert u mij dan?



Maar wil je mooie beelden van hoog boven in de lucht maken ? Of wil je een kleine quadcopter maken waarmee je snel kan vliegen en laag over de grond gaat ?
Daar kom ik nog niet helemaal bij je uit.



Het liefst een drone om mooi mee te filmen



Ik heb mijn quadcopter ook zelf gemaakt. Frame is geprint met mijn 3D Printer. Het is een 500 size.

Met action cam en FPV cam met osd. Navigatieverlichting en GPS.

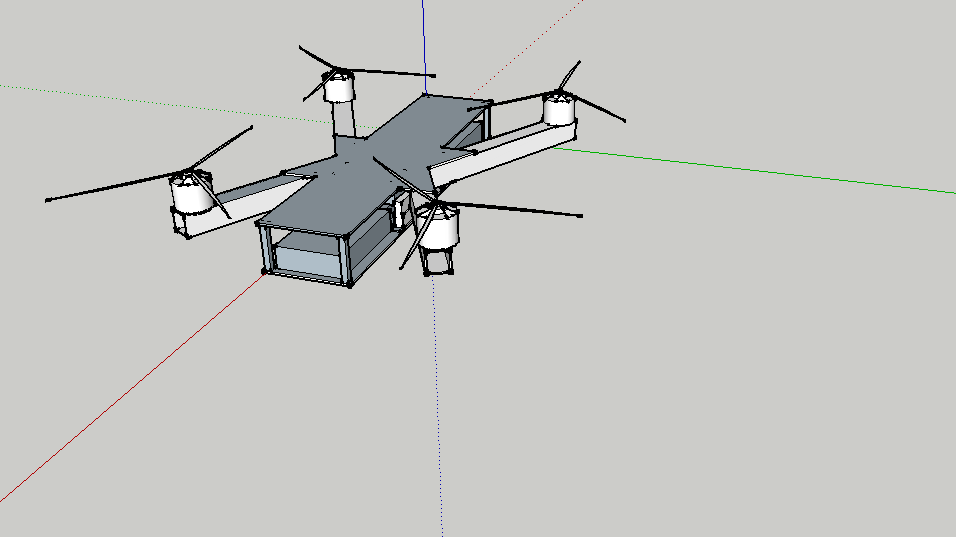

Voor het frame had ik bedacht om twee carbonnen platen te nemen met daar tussen 4 aluminium buisje en de motors te verbinden door middel van carbonnenkokers



Getekend met sketchup. Daar maak ik ook altijd de ontwerpen voor mijn 3D printer voor.
Wat zijn ongeveer de maten van het frame?



Carbonnenplaten ongeveer 260x50mm
Hoog ongeveer 30mm



Ik lees bij (HK) de commentaren van de motor dat als je een 10A esc gebruikt, je de prop niet groter dan 5" moet nemen. Ga je groter, dan kun je beter 12 tot 15A nemen. En jij hebt 8" drie blads in je lijstje staan. Die combi is dus waarschijnlijk ook niet ideaal.
Waarom niet zoiets als onderstaande, weet je zeker dat alles bij elkaar past. En wat prijs betreft.... nog geen tientje duurder dan alles los.
http://www.hobbyking.com/hobbyking/store/uh_viewitem.asp?idproduct=84363



Ja, goed idee! Bedankt! Maar werkt dat dan ook met mijn andere onderdelen?



Voor je spannings verdeling misschien een verdeelbordje gebruiken...
https://www.hobbyking.com/hobbyking/store/__34528__Hobby_King_Quadcopter_Power_Distribution_Board_EU_Warehouse_.html

Voor de flight controller maakt het niet uit wat je gebruikt, daar zijn zoveel soorten in. Ik zelf heb een controller van JIYI inclusief Gps. Maar dat is helemaal aan je zelf.

Waar je wel op moet letten is dat de spanningsconnectors op je esc's de zelfde maat heeft als op je verdeel bordje.....



Bedankt voor alle reacties mensen!!

Oké, wat zijn de voordelen van een verdeelbordje? En het is gaat goed als ik de volgende lijst gebruik:
APM2.6 APM Flight Controller Board for Multicopter ARDUPILOT MEGA 2.6
€ 39,03
Rhino 2350mAh 3S1P 30C Lipoly Pack
€ 14,01
Battery monitor 2-6S
€ 1,95
Hobby King 2.4Ghz 6Ch Tx & Rx V2 (Mode 2)
€ 22,84
Walkera QR X350 Pro Quadcopter - GPS Module (1pc)
€ 35,37
Emax Quad MT2204 Brushless Motor Set with ESC & 6045 CW plus CCW
EU72.79
MJX C4005 FPV 0.3MP Aerial Camera Components
€ 28,29
En met verdeelkabel of verdeelbordje.



verdeelbord (PDB = power distribution board) is handig om alle draden naar de esc-fc-fpv-osd onderdelen te krijgen. hier zitten alle soldeerplaatjes op waar de positieve en negatieve draden op moeten worden gesoldeerd.

wat ook handig is, is dat je bij wat betere bordjes vaak een step-up/down naar 12v en 5v krijgt waarmee je al je andere electronica kan aansluiten, die niet op 3 of 4 cellen lipos werken.
deze bordjes kosten rond de 5 euro: http://www.banggood.com/Matek-Syste...-2oz-Copper-For-RC-Multirotors-p-1049051.html



matek pdb zijn meestal goed (heb er 5 gebruikt en nooit geen problemen gehad) en werkt een stuk makkelijker dan zelf een kabel boom maken.Waarom zoek je geen frame hier op het forum ipv alles zelf te willen doe of een bestaan frame te kopen en de onderdelen los waarvan je zeker weet dat het werkt op dat frame?lijkt me een stuk makkelijker dan alles zelf uit te zoeken zonder dat je al weet wat voor frame je gaat maken.
Alles is nog nieuw he voor je het solderen, instellen, tunen, gimbel erop neem ik aan als het voor filmen is en met een eigen ontworpen frame is het toch allemaal een stukje lastiger zonder ervaring



Werkt u flight controller met mijn andere onderdelen?



Dat denk ik wel. Voordeel is dat het een all in one is. Geen losse flight controller en een aparte gps die je met elkaar moet laten samenwerken.
Je sluit je flight controller aan op je ontvanger en je esc's aan je flight controller.
Flight controller instellen met de pc, compass en gps calibreren en gaan met die multicopter.
Alleen de zender ben ik zelf niet zo weg van. Die moet je instellen via je pc, en dat is lastig als je buiten op een veld bezig bent.
Iets duurder maar met instel scherm (zelf geen ervaring hiermee, meer als voorbeeld):
http://www.hobbyking.com/hobbyking/store/uh_viewitem.asp?idproduct=65911



Is gaat goed als ik de volgende lijst gebruik:
JIYI P2 Multirotor Autopilot Flight Control System (V2)
Rhino 2350mAh 3S1P 30C Lipoly Pack
Battery monitor 2-6S
Turnigy TGY-i6 AFHDS Transmitter and 6CH Receiver (Mode 2)
Emax Quad MT2204 Brushless Motor Set with ESC & 6045 CW plus CCW
MJX C4005 FPV 0.3MP Aerial Camera Components
En met verdeelkabel of verdeelbordje.
