Jetbrett EDF

is laser snijden geen optie. zker als het om meer setjes gaat kan dat flink de prijs drukken.



Laser snijden is ook een optie, maar dan moet het wel goed gebeuren. Niet met verkoolde snijvlakken. Dat lijmt nl voor geen meter. Heb je interesse om voor ons te snijden?



dit is natuurlijk een optie, indien het de prijs drukt he



Kijk even naar het draadje van Strutter over de SAE5. Zo komt het hout ongeveer uit de laser.
Maar ik kan niks beginnen zonder onderdelen tekening.



Ik ga de tekening scannen en in CAD zetten, dat komt dus wel goed. Heb je hout liggen?



zal wel gedeeltelijk uit GAMMA triplex zijn ook denk ik



hout is ruim voorradig, de gamma zit om de hoek en anders is er ook nog de fijnhout handel aan de overkant. Dat komt wel goed.



als alles binnen is, houden we ons klaar



Nuttige info hier één week te halen: http://we.tl/DWRfumwsJo



mijn dank is groot kan iemand mij aan een tekening of kopie helpen.
uiteraard worden de kosten vergoed

Leon



Jetbrett 3D

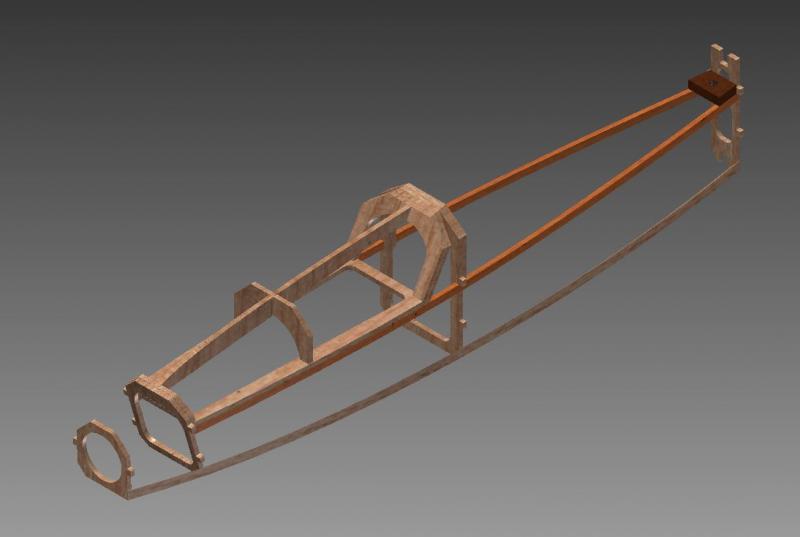

Kon me niet langer inhouden. Van het weekend maar eens los gegaan met Inventor. Spanten op tekening blijken niet helemaal zuiver te zijn om een vloeiend verloop van de romp te krijgen.



Misschien dat iemand anders al de vleugel in 3D kan zetten? De romp zou over een weekje of zo klaar moeten zijn. In welk CAD format moeten de spanten aangeleverd worden bij de frezert of laseraar ?



Ik ben al bezig met de vleugel. Is nog best even puzzelen om alles goed uitgelijnd in elkaar te zetten. ik werk met Solidworks en daarin moet je mates aanmaken om onderdelen een plaats te geven. Het raamwerk staat inmiddels. Nu nog indekken en de voor en achterlijst erop. Ik heb al wel gemerkt dat je super nauwkeurig de tekening over moet nemen anders lijkt het nergens meer naar.

C&C machines kunnen over het algemeen niet overweg met normale tekening formaten. vanuit b.v. een DXF file worden freesbestanden aangemaakt.



Inderdaad, nauwkeurig werken is absoluut nodig en zelfs dan moet je waarschijnlijk hier en daar nog een beetje tweaken. In Inventor werk je met constraints om onderdelen op hun plaats te zetten. Als we beiden klaar zijn kunnen we bestanden uitwissellen in stp format, hoeven we alle twee maar de helft van het werk te doen .



Ik laat de delen wel "recht" zoals ze op tekening staan er dus geen schuine kanten eraan, omdat dit later bij omzetten naar freesbestanden weer voor verwarring gaat zorgen. In mijn STEP files zullen dus wat puntjes door andere delen heen lopen.



Werkwijze tekening naar 3D CAD

Ik heb de spanten eerst "recht" getekend volgens de tekening en daarna in de assembly aangpast om een mooi vloeiend verloop van de romp te krijgen (hier en daar een mm'tje meer of minder). Daarna heb ik de randen afgeschuind voor een betere passing, wat in sommige gevallen leidde tot een iets gewijzigde contour van het spant. Voor de 2D freestekening maak ik dan weer een "geprojecteerde" versie van het spant, waardoor dit voor het frezen/laseren weer een rechte rand heeft. Bij het bouwen moet je dan zelf wel weer de aanschuining er aan schuren voor de correcte passing.

De "moeilijke" onderdelen, zoals het staartstuk (onderdelen 15, 17 en 18, leg ik onder de scanner, knip de onderdelen als jpg uit de pdf die van de scanner komt, plak ze op een sketch in Inventor, verschaal de jpg tot de correcte afmeting (om afwijkingen door het voorgaande proces te compenseren) en trek de lijnen over in de sketch. Et voila: klaar !



Ik heb de hele tekening als scan ingelezen, op maat gemaakt en ben daarop gaan tekenen. Ik ben benieuwd hoe goed onze modellen op elkaar gaan passen.



Inderdaad, ben ik ook benieuwd naar. Hoe lang denk je nog nodig te hebben? Ik denk eind volgende week klaar te zijn met de romp.



Ik hoop morgen de vleugel klaar te hebben.



Zo die is ver genoeg klaar.



ik zou zeggen, DE MAX
