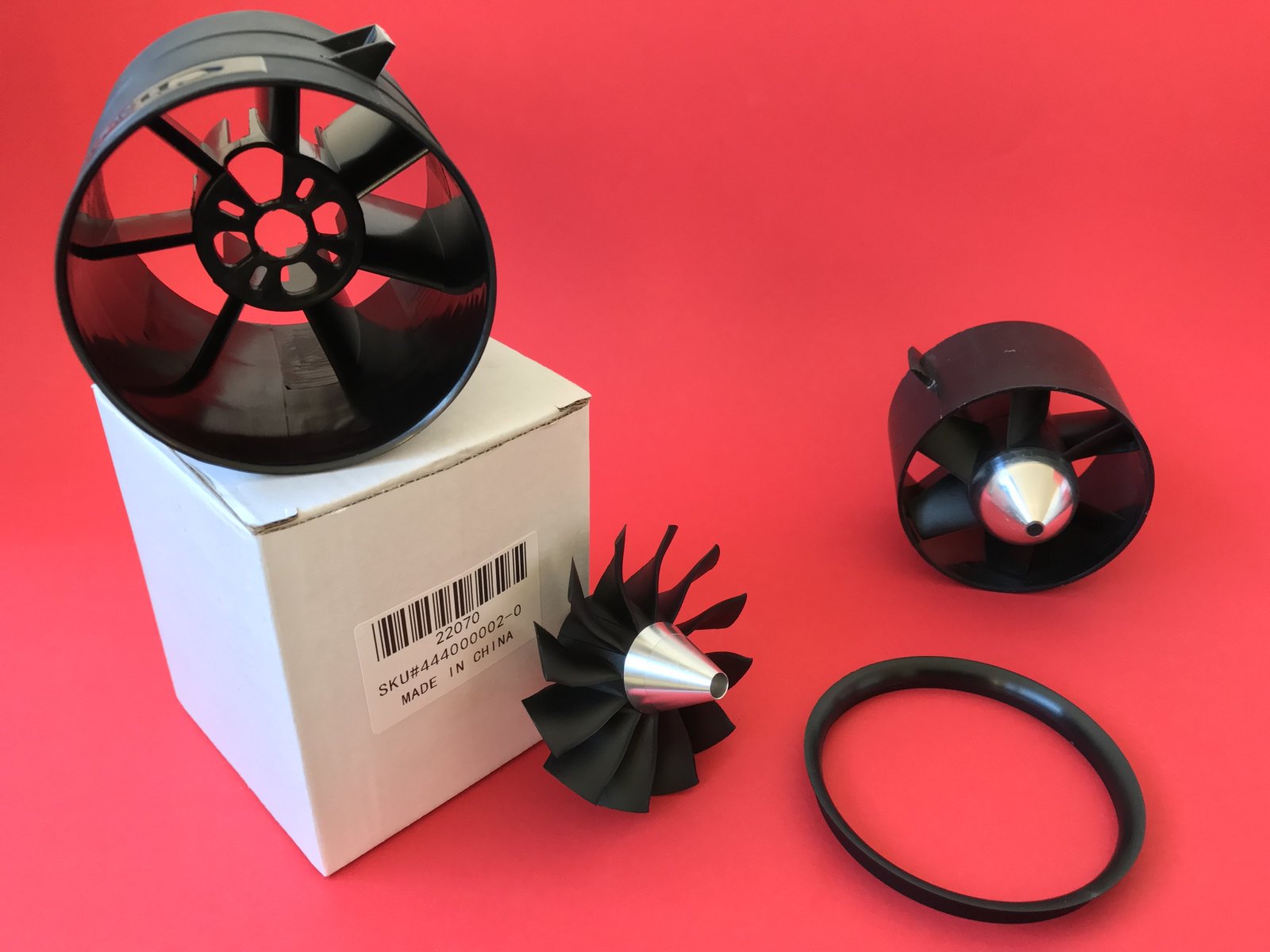

    En de ChangeSun is ook binnen.

    De afwerking van de Wemotec is net even een tikkeltje beter.

    De buitendiameters van de twee onderlinge behuizingen zijn nagenoeg gelijk.

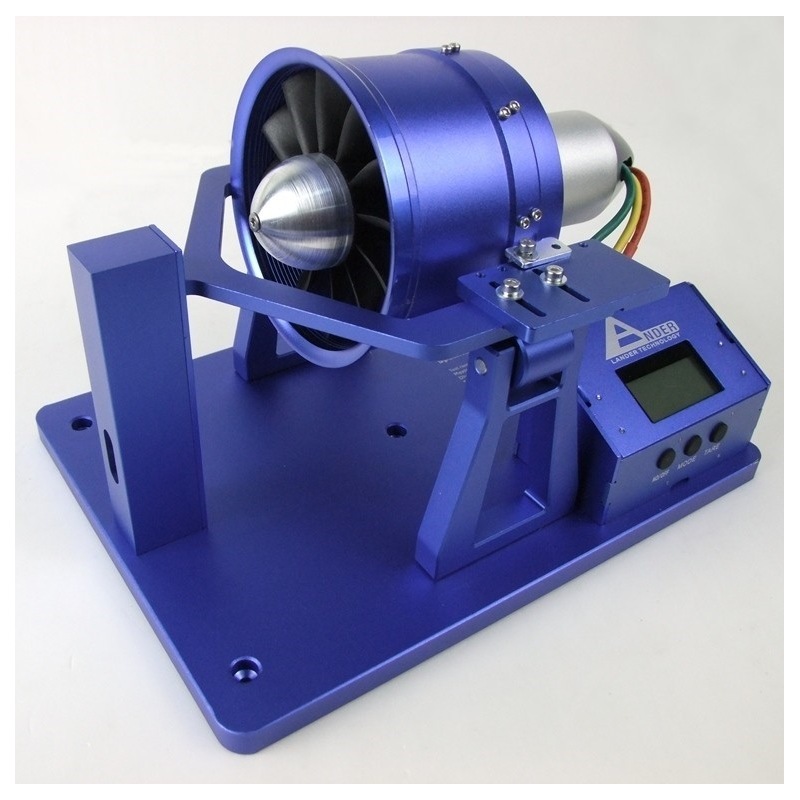

    Ben al een tijdje aan het rondkijken naar een soort van testopstelling.
    Ik wil graag een test opstelling maken die de voor en achterkant van de Thrust tube kan herbergen.

    Groet:Robin

  2. mig 3

    mig 3 Vriend van modelbouwforum.nl

    Lid geworden:
    26 apr 2012
    Berichten:
    1.085

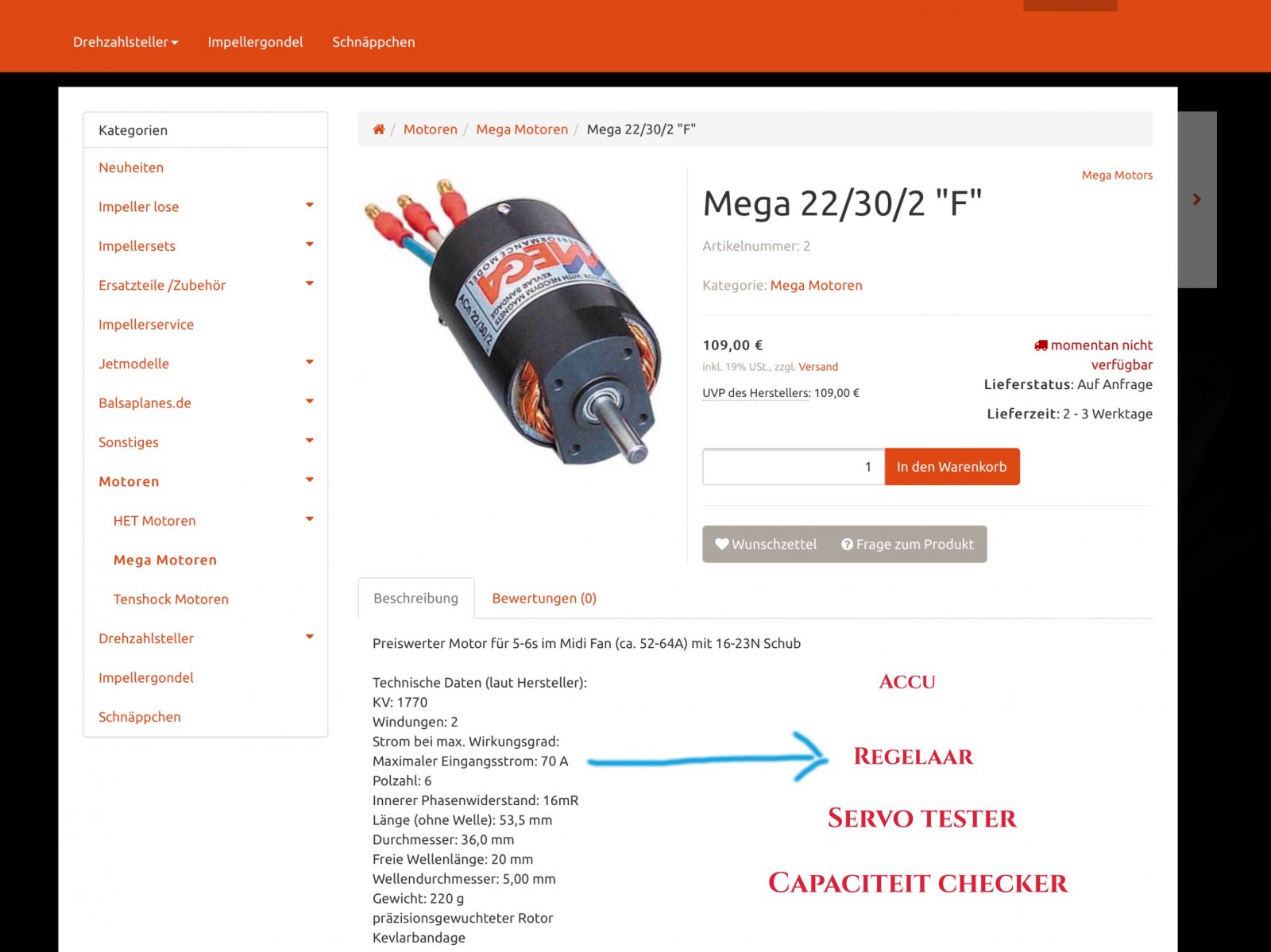

    Even een boodschappenlijst gemaakt voor de test opstelling.
    Ik had bij mijn modelbouwshop de 6 blads Wemotec al getest.
    Geen problemen!

    Wel ga ik aankomende lente nog even naar Natura Docet
    https://www.wonderryck.nl/
    Lang geleden dat ik de museum collectie aldaar heb mogen aanschouwen.
    Het wordt weer tijd.
    Zodat ik inspiratie kan opdoen voor de 3D geprinte romp-vleugel aanhechting.

    Groet:Robin

  3. mig 3

    mig 3 Vriend van modelbouwforum.nl

    Lid geworden:
    26 apr 2012
    Berichten:
    1.085
    Even een update.

    Vandaag nog even een mailtje naar Ukraïne gestuurd.

    https://modelsua.com/home.php

    Met de vraag:

    Wanneer komt het nieuwe 1/32 model van de La-15 uit?

    In augustus 2017 deelde men mee dat men bezig was dit nieuwe model uit te brengen.

    Ook ben ik al dichter bij het aanschaffen van een krachtige PC die mij straks ondersteunt met Solidworks 2017.
    De afgelopen tijd ook nog bezig geweest met 3 modellen van RBC kits.(Yak-15,Yak-23 en de A-10 Warthog)
    Het bezig zijn met deze houten modellen zullen mij helpen met het ontwerpen van een 3D geprinte La-15.

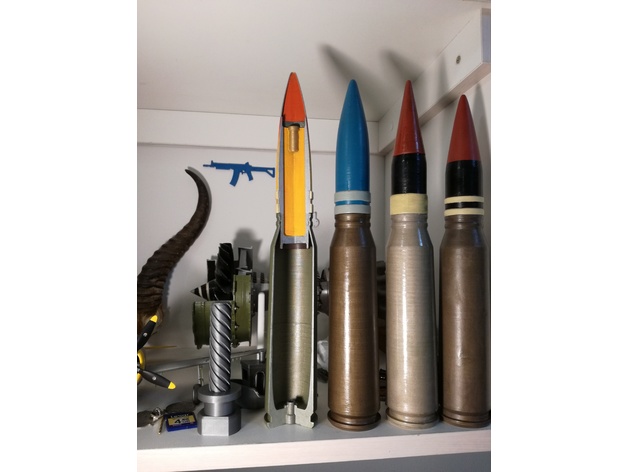

    Afgelopen week ook weer bij het Fablab Enschede geweest om 2 stuks 30 mm GAU-8 Shells in de Up box te laten printen.

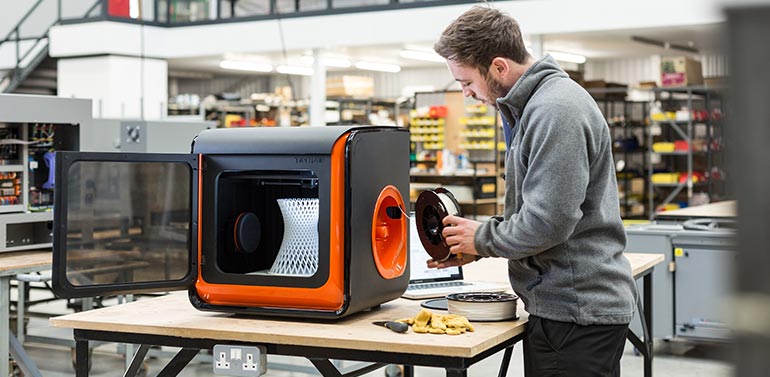

    14BEA061-910C-4334-A107-6592627F2926.jpeg 9C5BF2BE-7878-4A7E-A58E-D718B6FFF9C5.jpeg
    Ik wil voordat ik de Up box aanschaf er mijzelf van overtuigen dat de test printjes ook een beetje voldoen aan mijn eisen op het gebied van
    een 3D geprinte La-15 (ABS)

    Groet:Robin

  4. mig 3

    mig 3 Vriend van modelbouwforum.nl

    Lid geworden:
    26 apr 2012
    Berichten:
    1.085
    En inmiddels een bericht terug gekregen uit de Oekraïne waarin Ivan schrijft dat hij mij op de hoogte houdt van het uitbrengen van de 1/32 schaal La-15.

    En dan is Igor er nog:)

    Ik heb bij hem de NS-23 shell ge pre-ordered.

    http://replica-weapons.com/coming-soon

    Ik kon geen filmpje vinden van het Nudelman-Suranov NS-23 kanon die bij de La-15 hoort.



    Dus een filmpje gevonden van een andersoortig 23 mm kanon.

    Duizend bommen en granaten! Groet:Robin

  5. mig 3

    mig 3 Vriend van modelbouwforum.nl

    Lid geworden:
    26 apr 2012
    Berichten:
    1.085
    De 1/32 schaal Lavochkin La-15 komt voorlopig nog niet uit.

    Wel krijg ik van Igor(Bulgarije) eind deze maand de Paypal invoice voor de 2X 23 mm-ers.

    Ook nog bezig om een digitaal boek te krijgen van deze:http://www.russianammo.org/

    En op dit moment is mijn 3D printer deze(weer) aan het printen.
    https://www.thingiverse.com/thing:2614017

    Ik print de STL bestanden met goud filament op mijn kleine printer.Aanstaande dinsdag zal ik bij mijn vaste 3D printshop het zelfde filament
    op een grotere versie van mijn printer(s) vergroot uit printen.(ABS)
    Mijn gedachtengang van de ‘simpel’ uitgevoerde Starfighter is dat deze getekend is als een shell,een omhulsel zonder een inwendige structuur.

    Dat vind ik prima,aangezien het ABS print gebeuren op redelijk hoge temperaturen geschiedt.

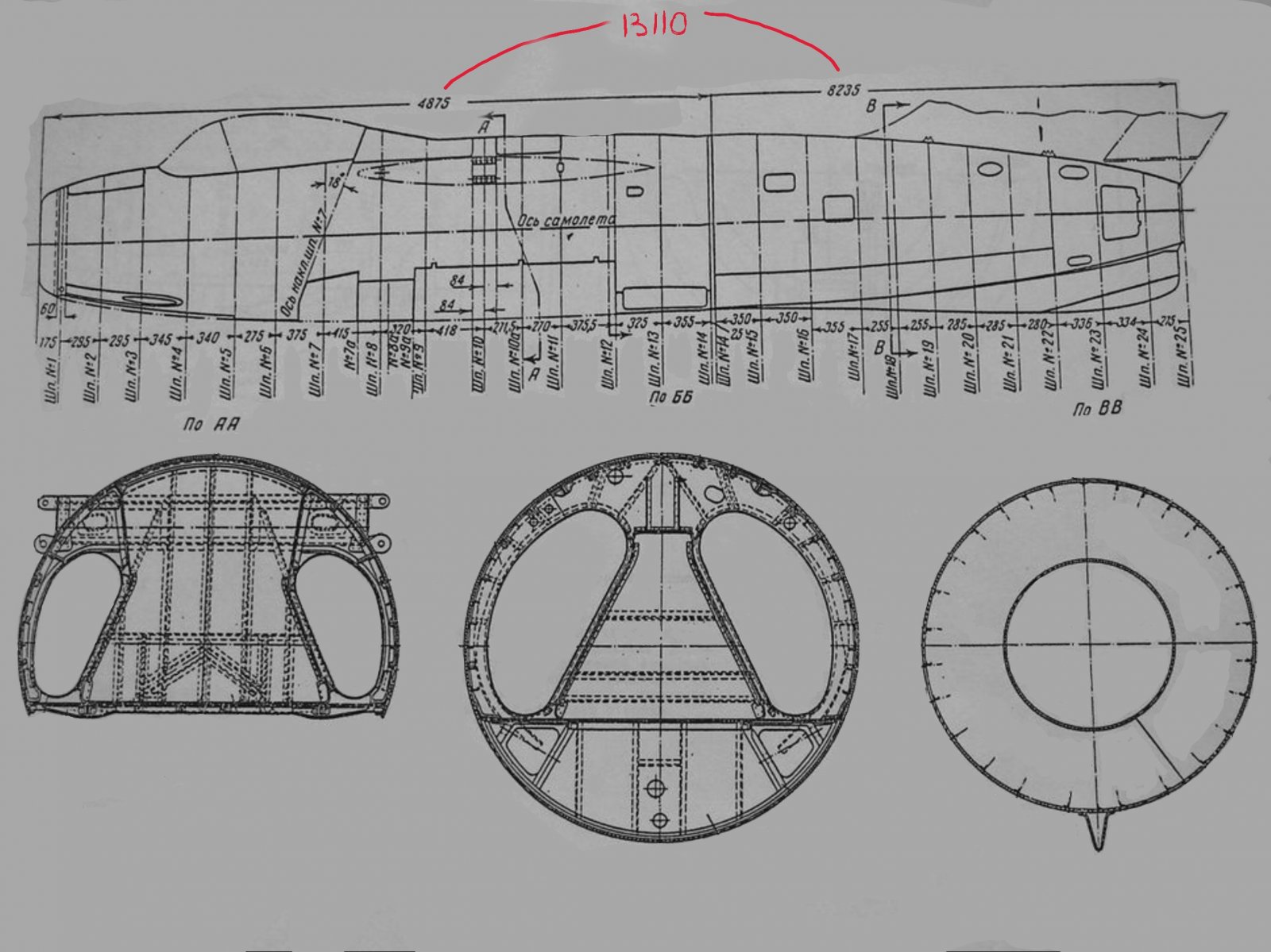

    Dat betekent dat ik de sigaarvormige romp van de Lavochkin La-15 eerst als een shell ga intekenen.
    De ronde inwendige tunnel vorm voor de impeller lijkt mij voor de hand liggend.

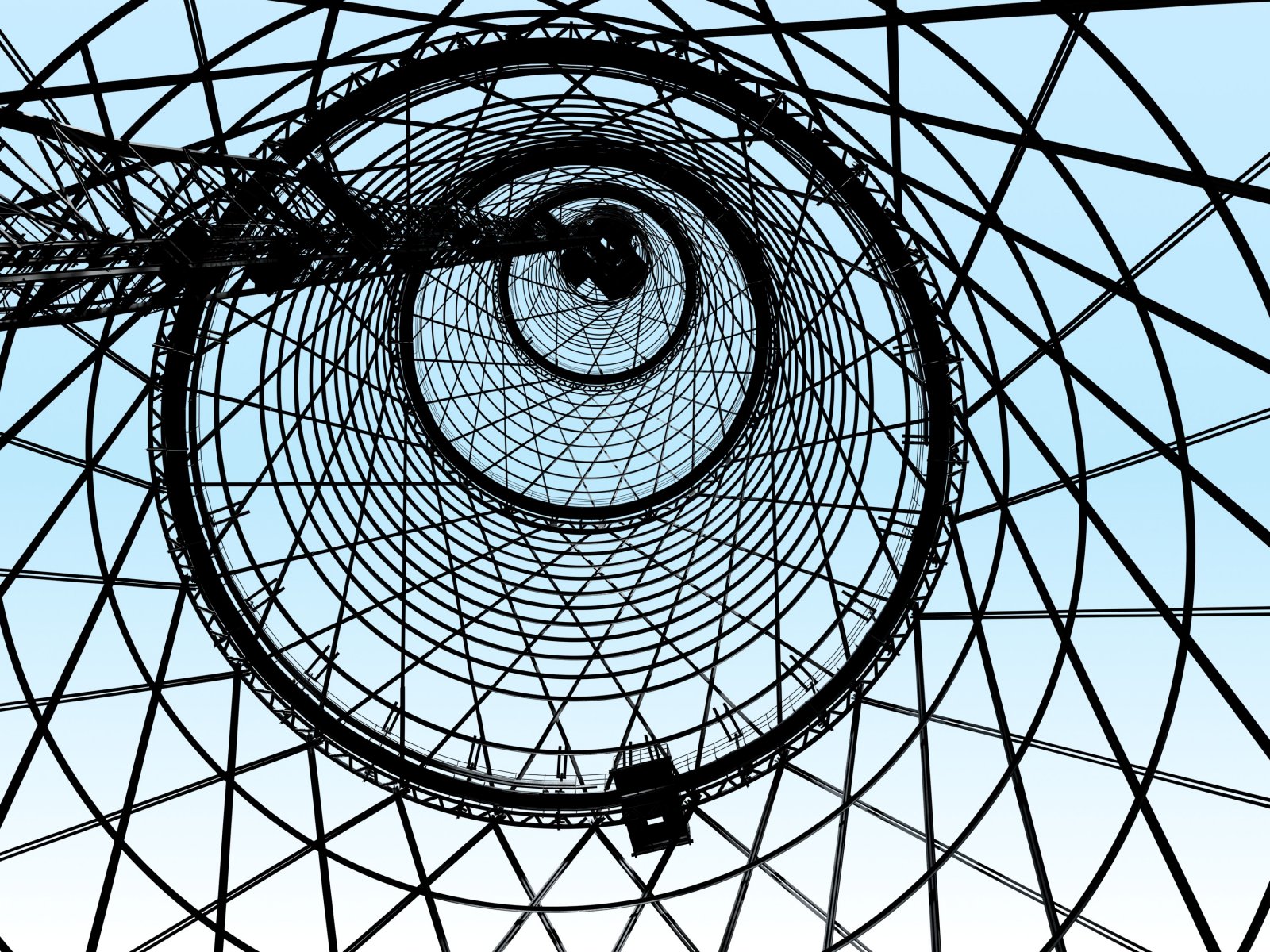

    Tussen de romp en de impeller wand komt een separaat geprinte structuur(Sjoechov toren)die naderhand tijdens de romp opbouw ingelijmd kan worden.

    Reden:

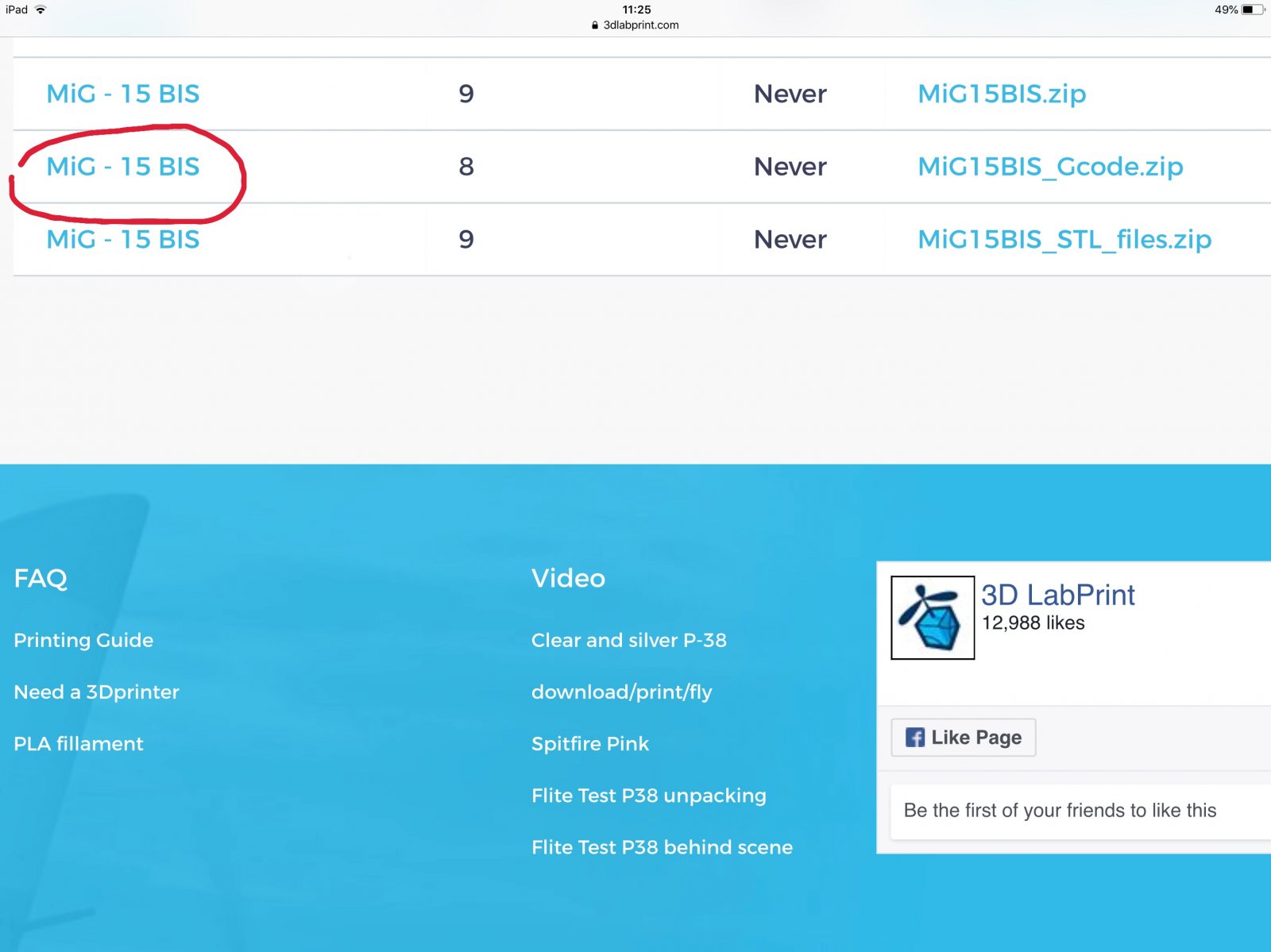

    Hitte en vervorming die ik al een beetje heb mogen ontwaren bij een 130% geprinte PLA romp van 3D labprint.
    Ben er namelijk heel erg bang voor dat als ik de La-15 in de zelfde stijl als 3D Labprint zal intekenen en uitprinten dat het een rimpelig oud ABS dametje zal worden.

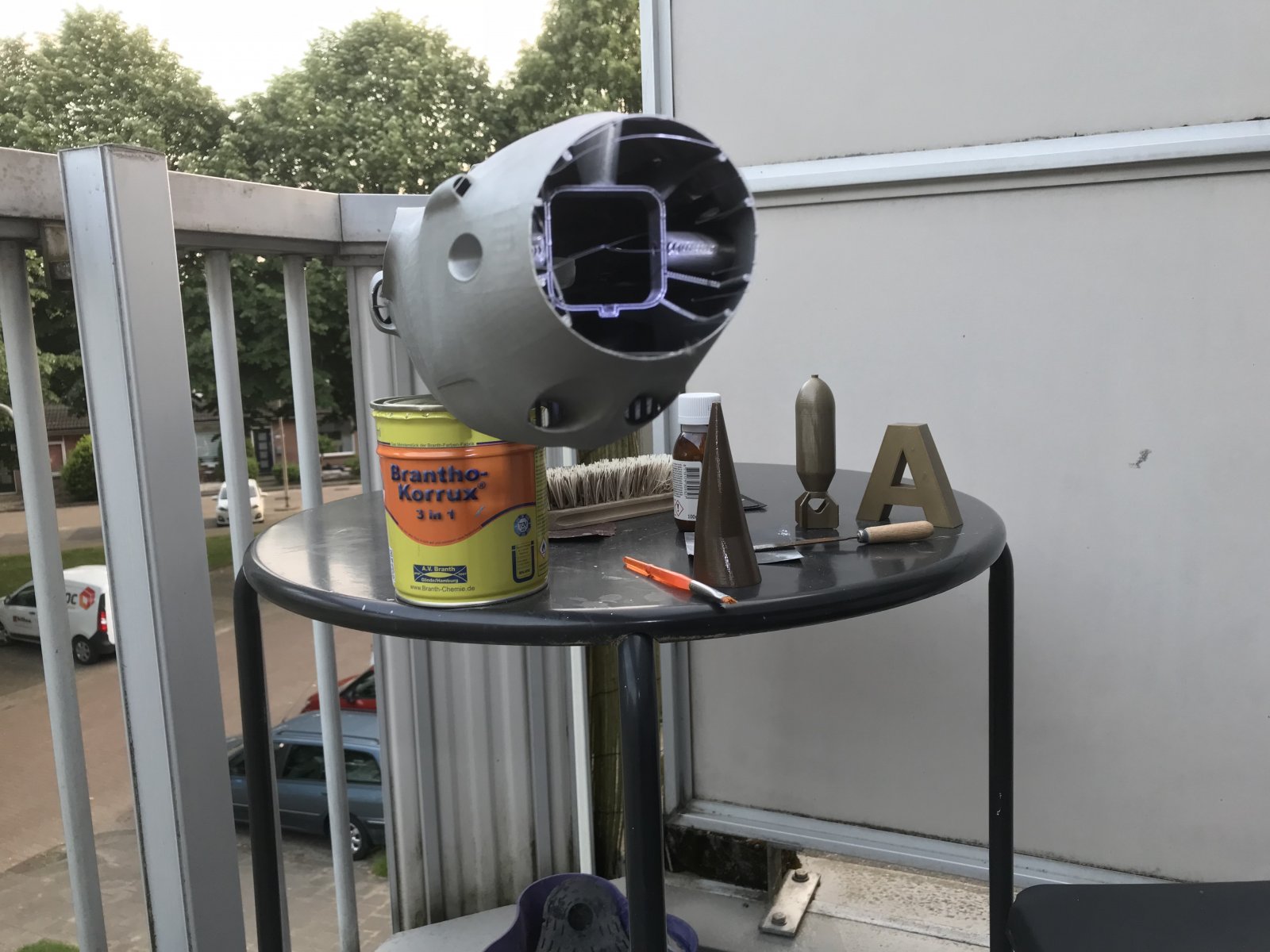

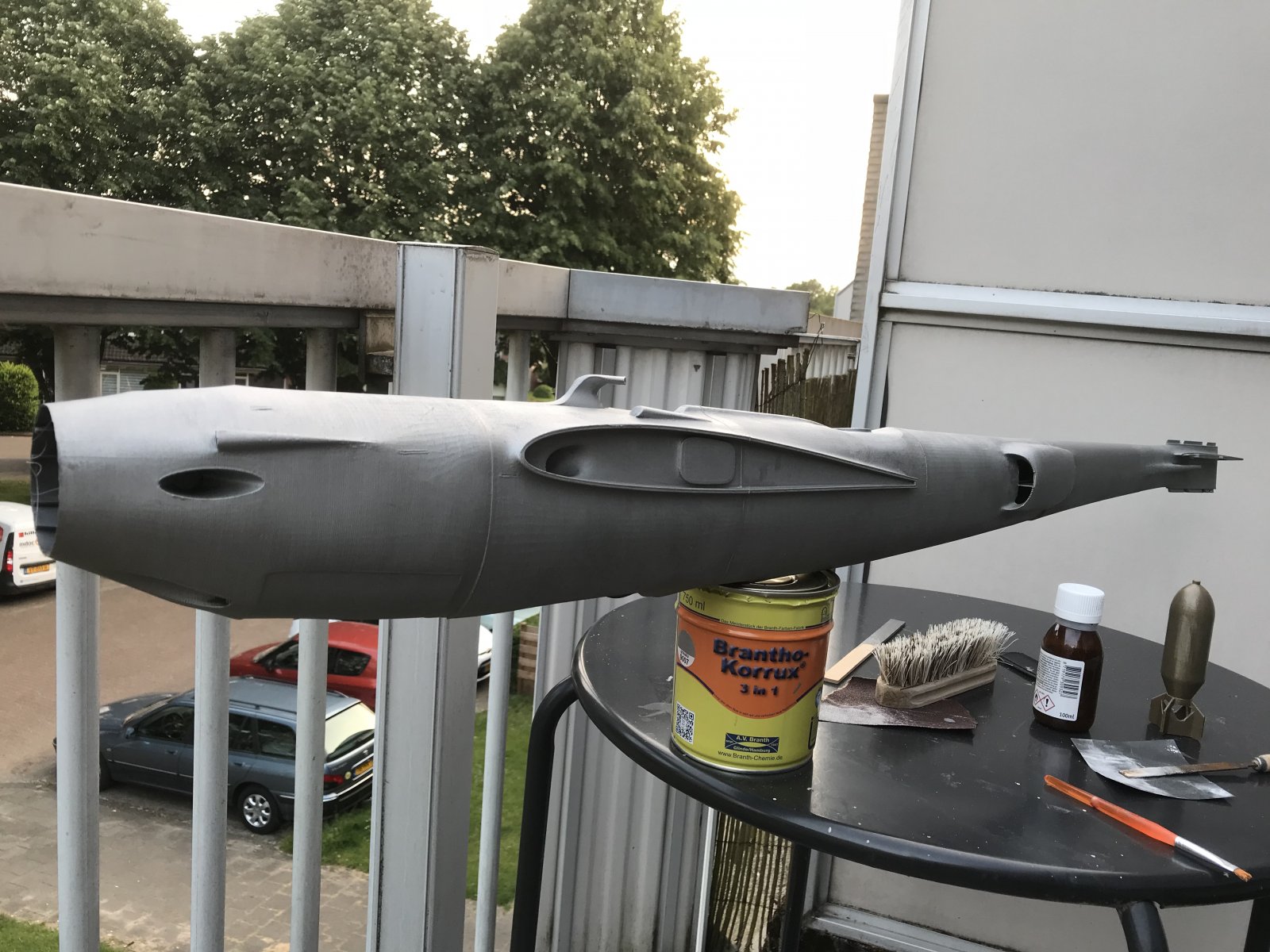

    Ook heb ik nog een andere leuke verf gevonden.
    Drie in één verf.

    Droogt redelijk snel.

    Met een zachte kwast moet men al rekening houden dat na 5 snelle strijk bewegingen de verf al indikt.
    Ook vult de(grond)verf de onderlinge geprinte PLA lagen best wel goed.

    Al met al,genoeg te doen de komende tijd.
    Waarbij ik ook nog drie proef plaatjes(3mm berken) heb beschilderd om te kijken welke kleur ik mijn wand(en) van de 3D printer kamer wil geven.

    En zal ik ook binnenkort de nieuwe computerkast met beeldscherm aanschaffen om de La-15 op de grote ABS printer te gaan prototypen.......

    Groet:Robin

    Laatst bewerkt: 19 mei 2018
  6. mig 3

    mig 3 Vriend van modelbouwforum.nl

    Lid geworden:
    26 apr 2012
    Berichten:
    1.085

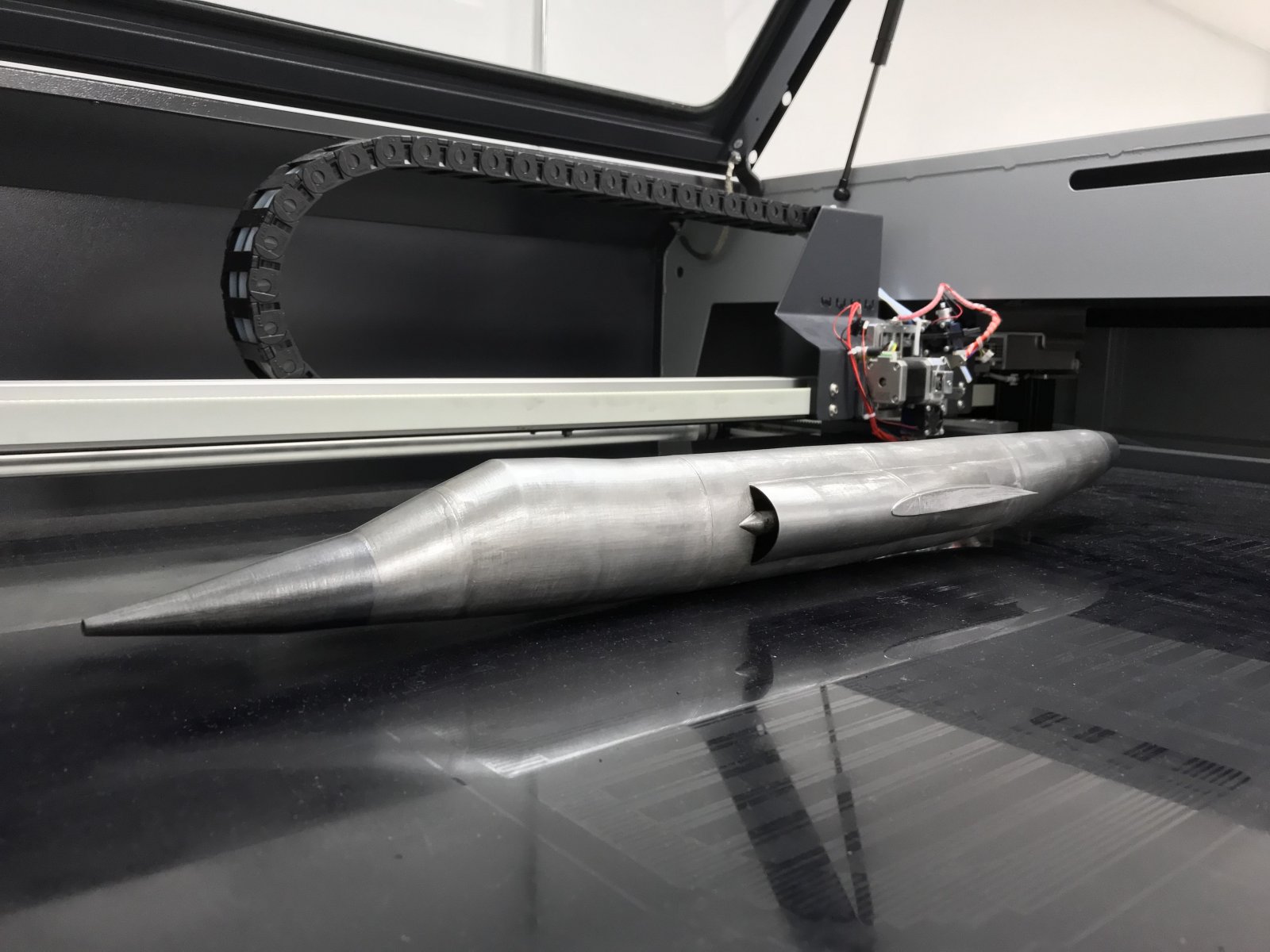

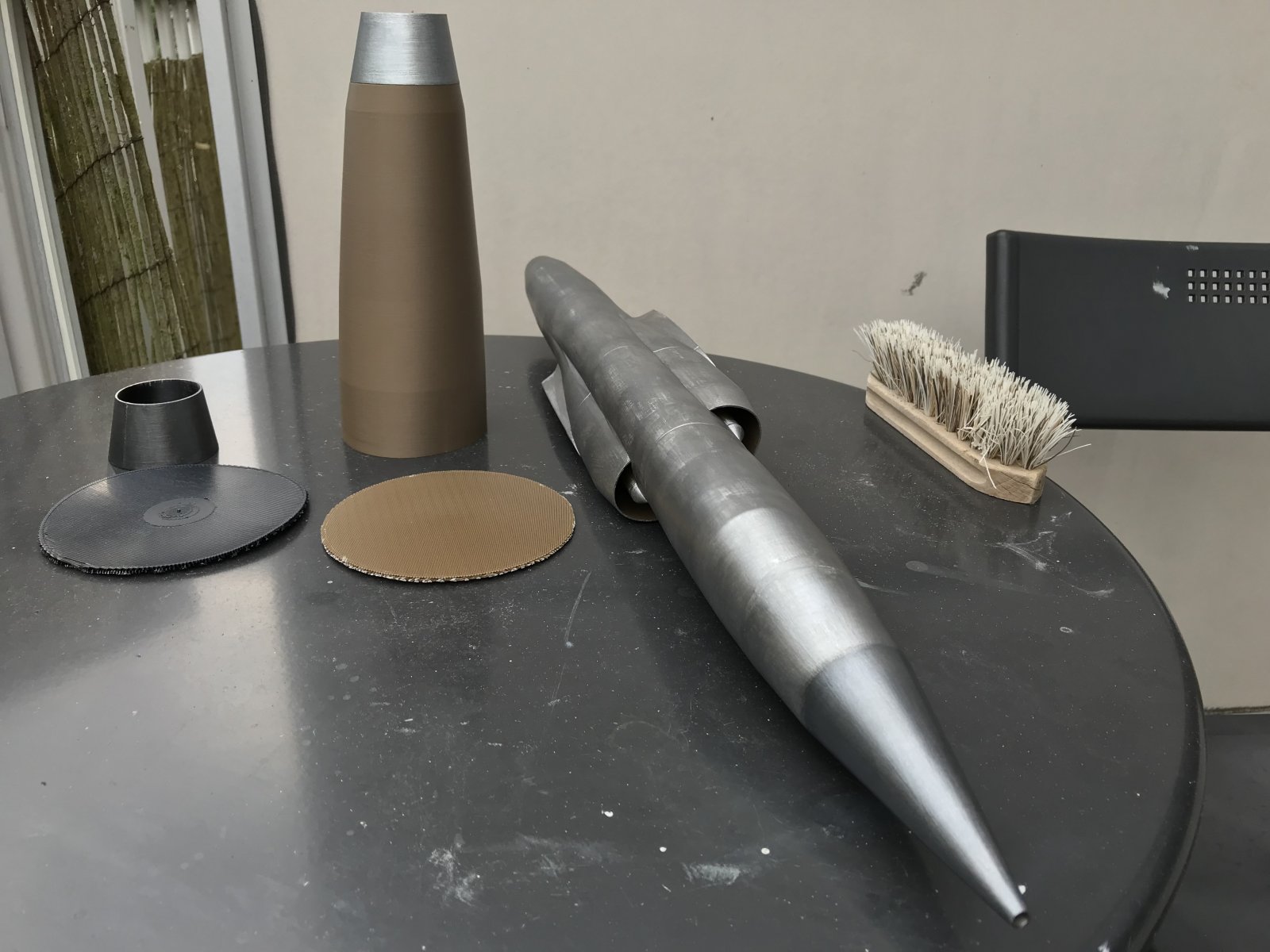

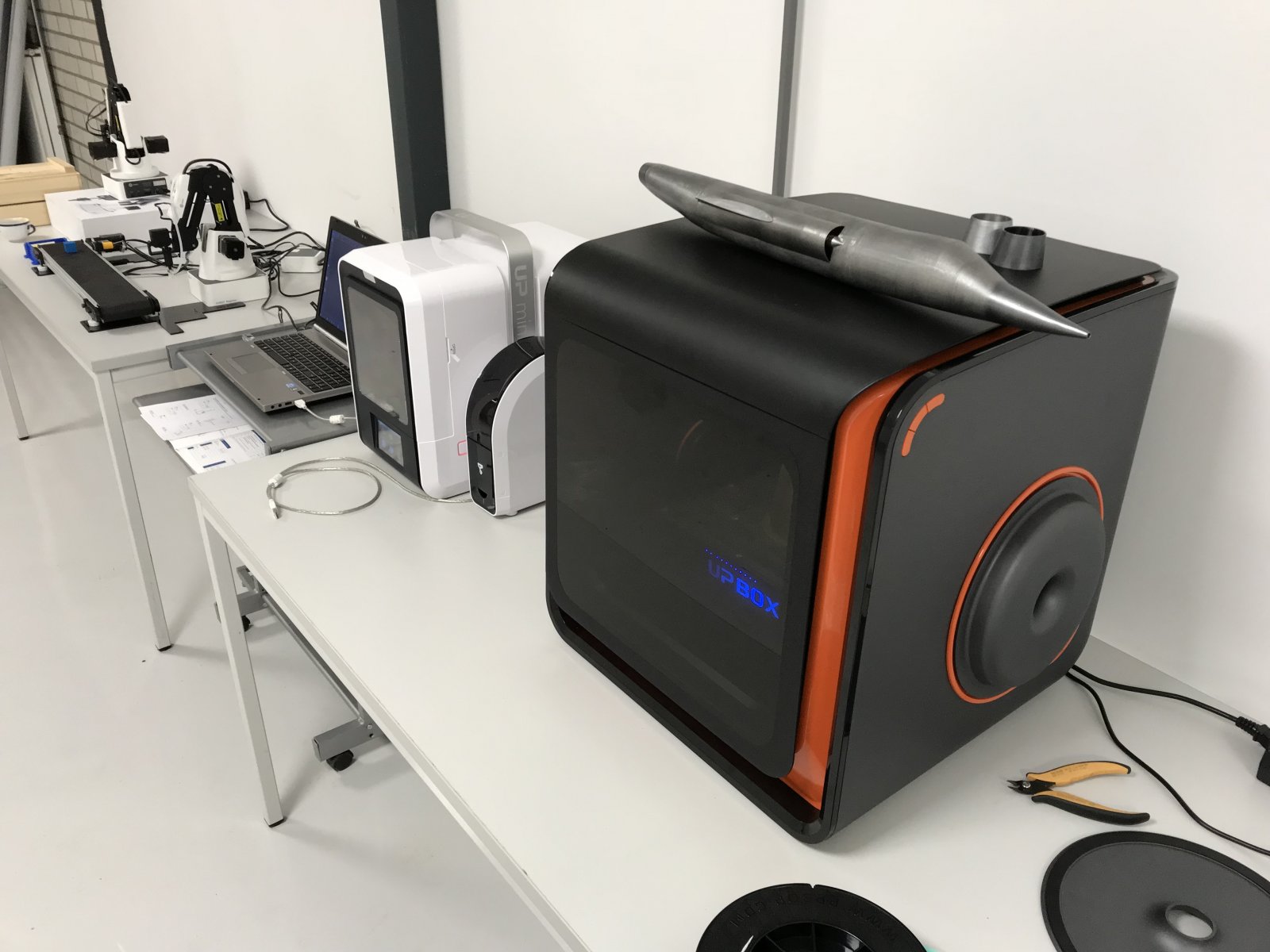

    En vandaag de grotere Up printer getest met goud filament.

    Een ABS goud filament die geprint is op 220 graden C.
    Morgen verder testen met “normaal” zwarte budget ABS geprint op 250/260 graden C.
    En ter vergelijking:eek:_O

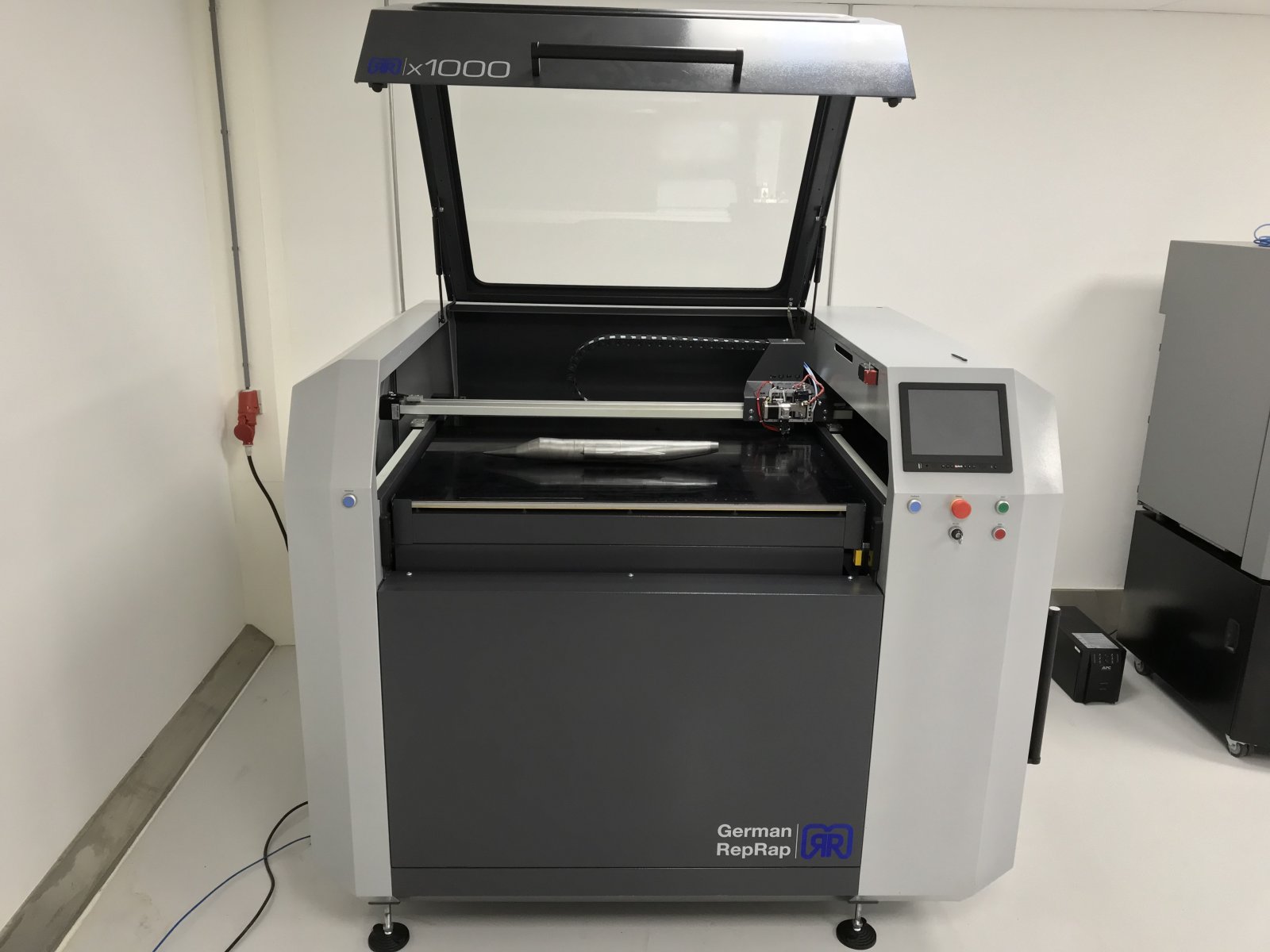

    Deze is nog groterder.......:)
    Een prima bakplaat voor de hamburgers.

    Maar goed,de Lavochkin La-15 gewoon in meer delen tekenen en printen.
    Ben tevreden met de Starfighter delen die met Blender zijn getekend en uitgeprint.

    Groet:Robin

    Oh ja,Edit:

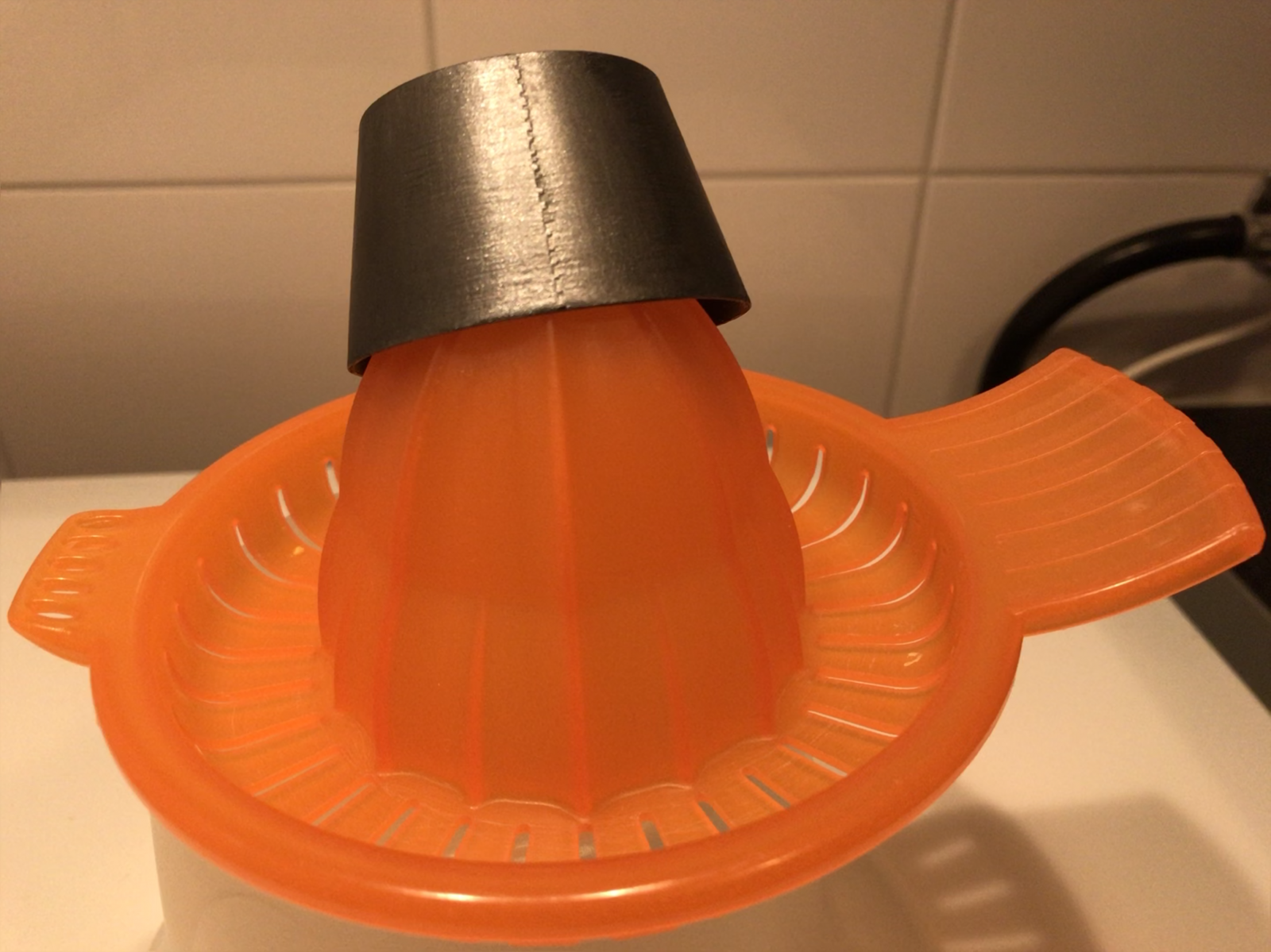

    Het printstuk van de(PLA)uitlaat heeft een mooi detail.(Up mini printer)

    Zou mooi zijn als ik er achter kom hoe ik deze ‘’panel line” met Solidworks kan nabootsen.
    Het intekenen van panel lines geeft trouwens ook nog een versterkend effect op de grote ABS printstukken.

    Laatst bewerkt: 22 mei 2018
  7. mig 3

    mig 3 Vriend van modelbouwforum.nl

    Lid geworden:
    26 apr 2012
    Berichten:
    1.085
    Far out man.
    Groet:Robin
    AA940C42-1E29-48B3-96C9-4743EED9C9DF.jpeg 20C8AAE6-7ECA-46AC-8B13-8502CC309E44.jpeg A9E3964E-4B63-4368-BDB6-6E81DB6ED9EA.jpeg

    Laatst bewerkt: 25 mei 2018
  8. mig 3

    mig 3 Vriend van modelbouwforum.nl

    Lid geworden:
    26 apr 2012
    Berichten:
    1.085

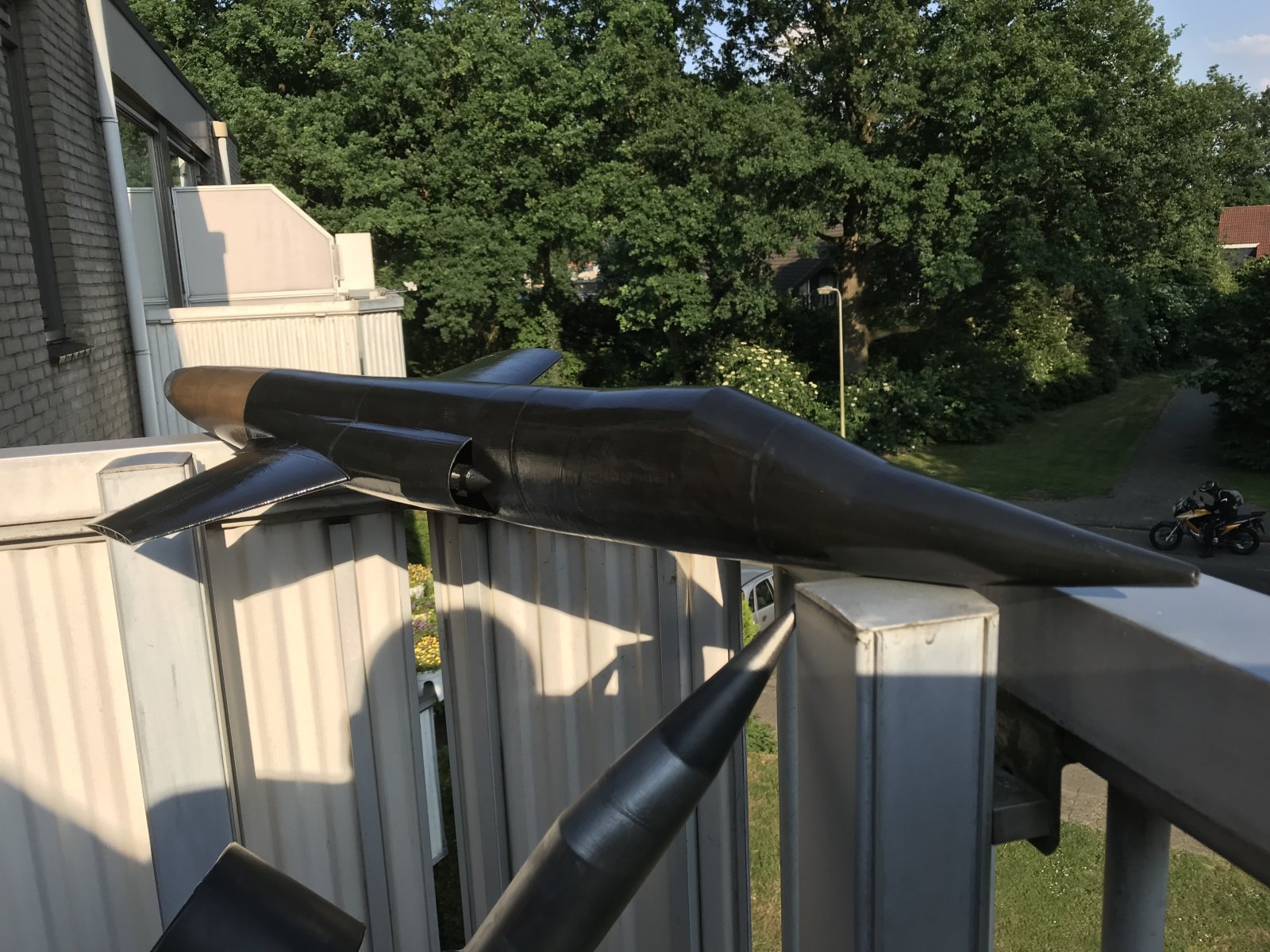

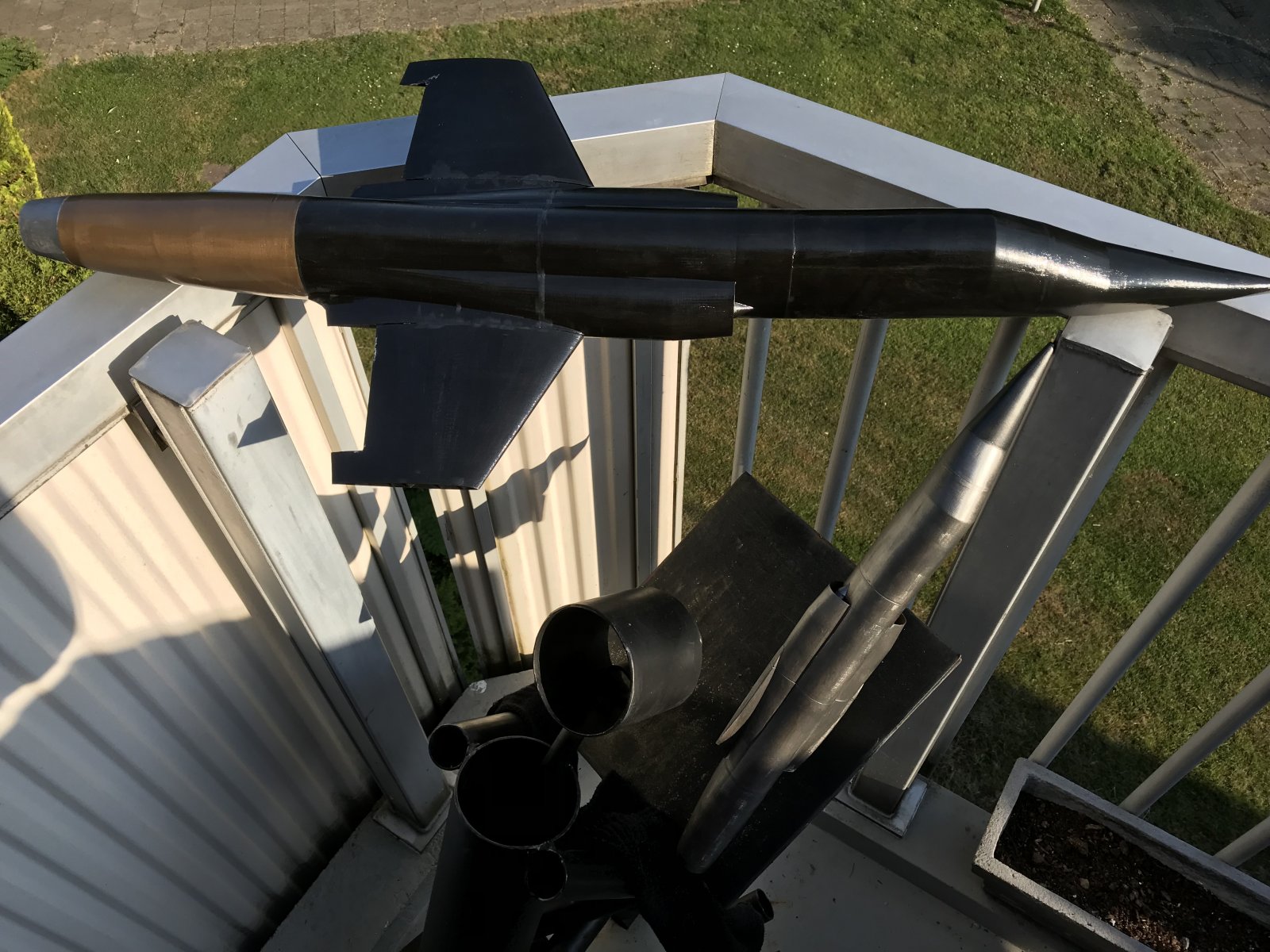

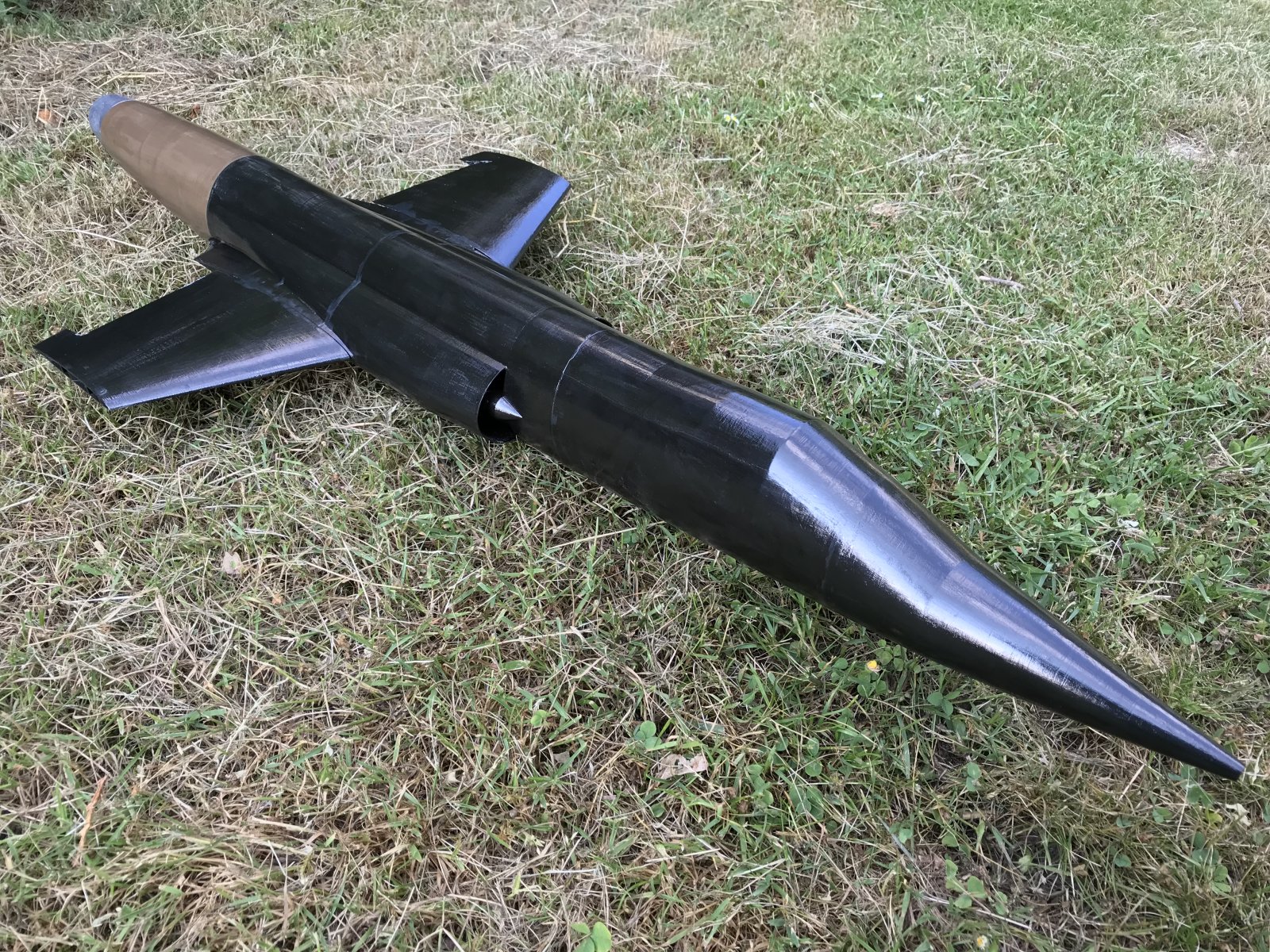

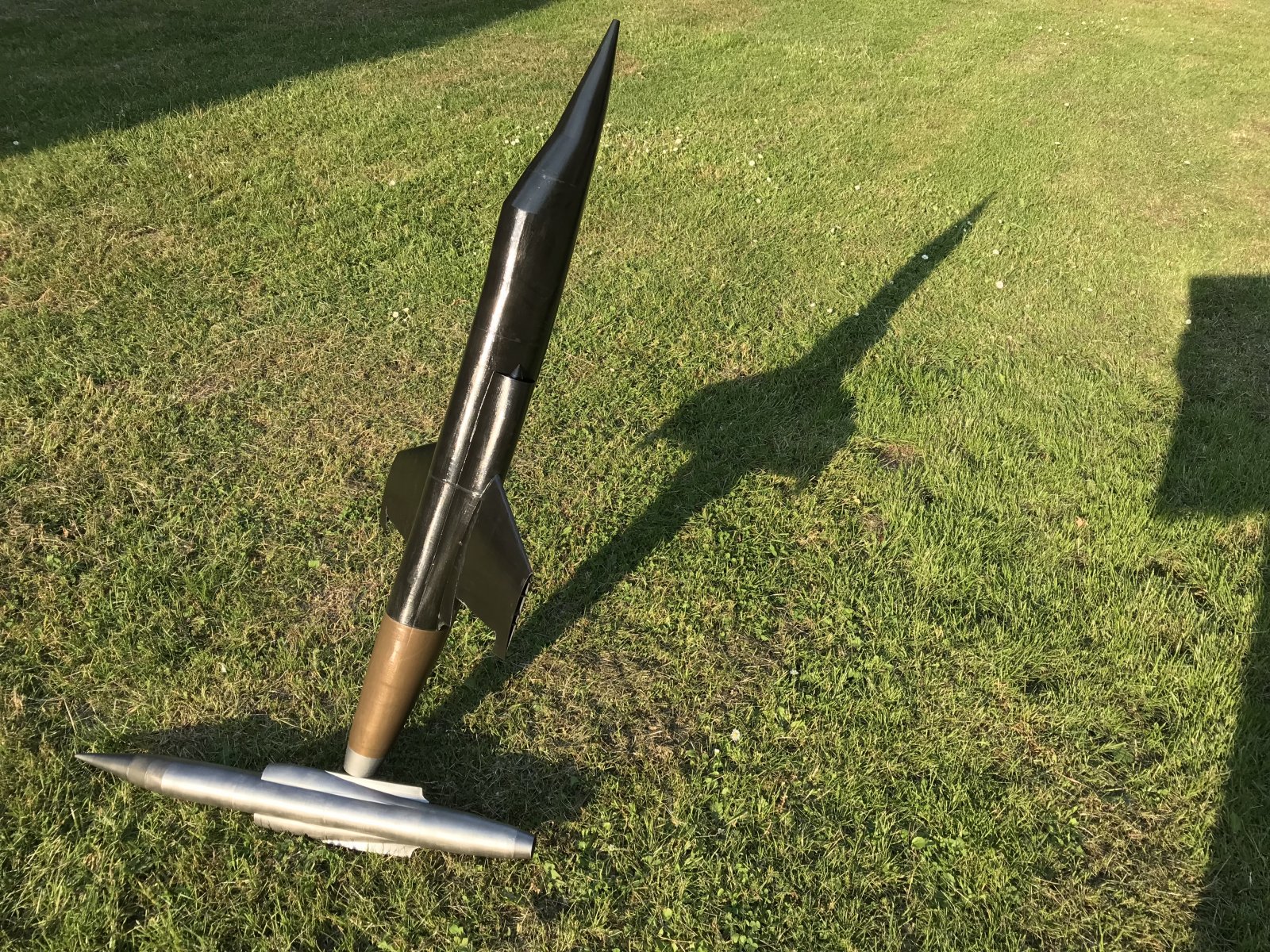

    Op dit moment het kielvlak van de T staart aan het printen.......

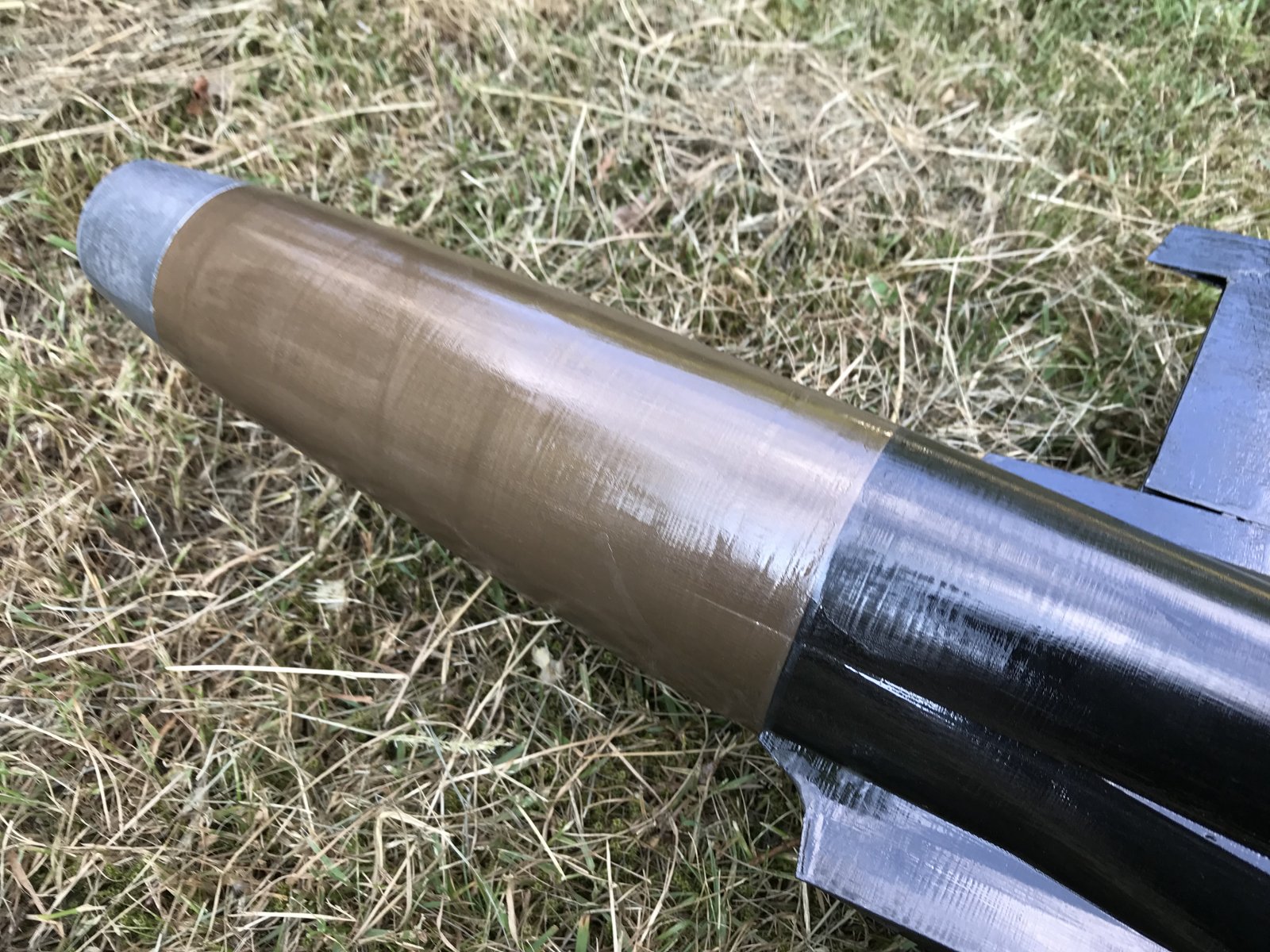

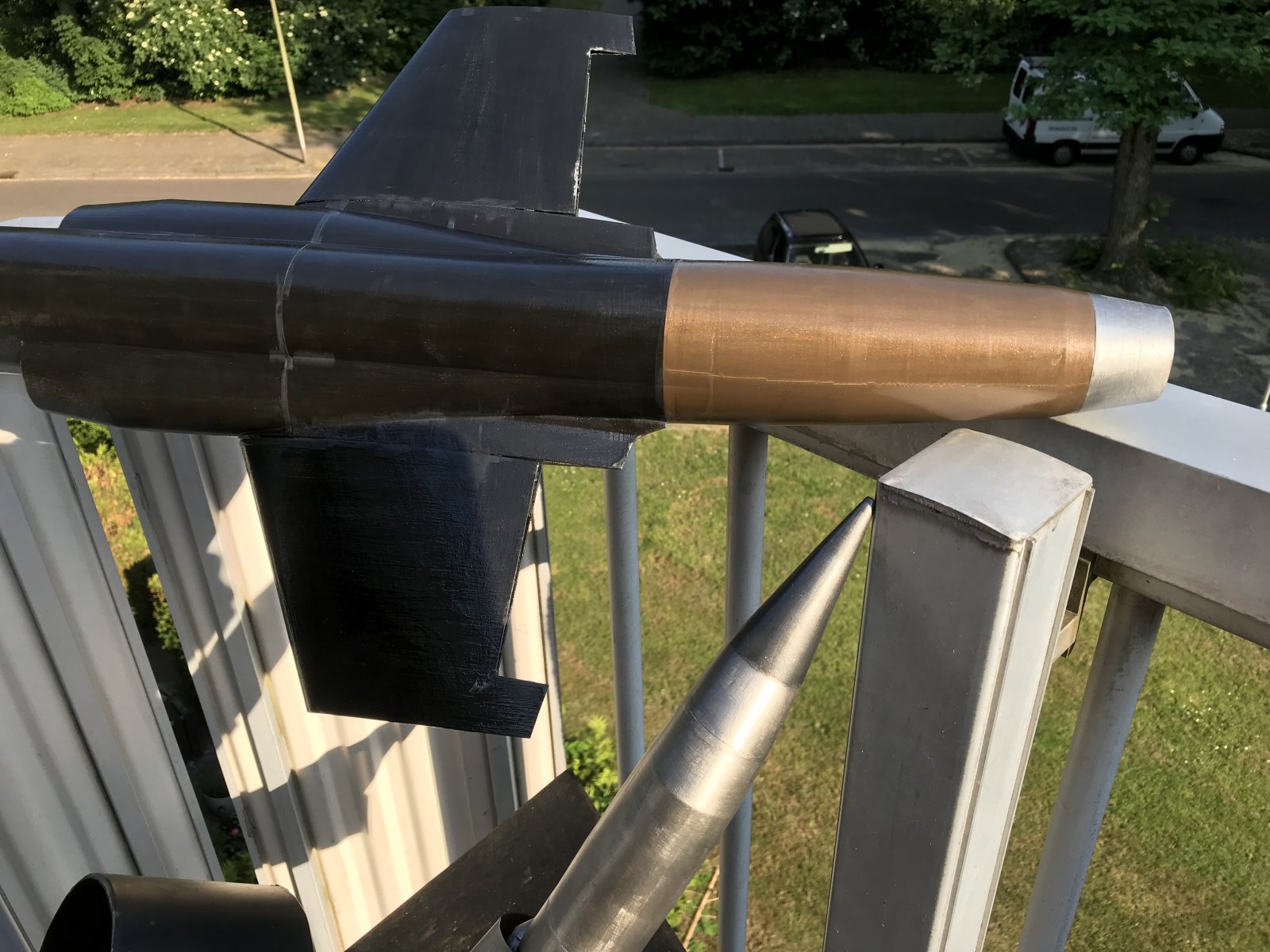

    99F40F6D-56A1-4A51-A958-FE54023A7232.jpeg BCEBBFE6-D026-4776-8E33-BB6A4D3C3E63.jpeg AC913EB3-F0F6-4485-B8DC-88137AAE5ADB.jpeg A7CF9CDA-E13F-4944-9B9D-56D7AFBBD559.jpeg F956D4C6-1454-4E95-9E71-0ACAB07E01D7.jpeg BD5D91B5-0881-4982-8F8F-AD85F9B92A83.jpeg EBED0DC7-39A3-4CE1-9226-DFB365FE41B5.jpeg
    300 gram tot nu toe.Romplengte plus minus 930 mm.

    Gewoon nu eerst de rest van de onderdelen printen van deze prachtige Starfighter om te kijken wat het eindgewicht word met het zwarte ABS budget
    filament van 3D2buy.(250/260 gradenC)

    Om vervolgens het hele proces te herhalen met geel ABS+ filament van Tiertime ‘gebakken’ op 274 graden C.
    Het model van de Starfighter zal ik gebruiken als voorbeeld voor de La-15.

    Op dit moment vind ik de ABS wanddikte van de 930 mm lange Starfighter zodanig sterk dit ik het wel zal aandurven om deze met 20/30 % te vergroten.
    Maar ja......Mijn nieuwe Up box+ gaat maar tot een hoogte van 205mm.(De onderlinge rompdelen zijn nu 180 mm)

    Zal kunnen beteken dat de La-15 ook nog is een keertje zal kunnen worden gevierendeeld voor een 90 mm impeller.......
    Maakt voor nu nog niet zo heel veel uit in het ontwerp proces.

    Groet:Robin

    Jan Weststrate vindt dit leuk.
  9. mig 3

    mig 3 Vriend van modelbouwforum.nl

    Lid geworden:
    26 apr 2012
    Berichten:
    1.085

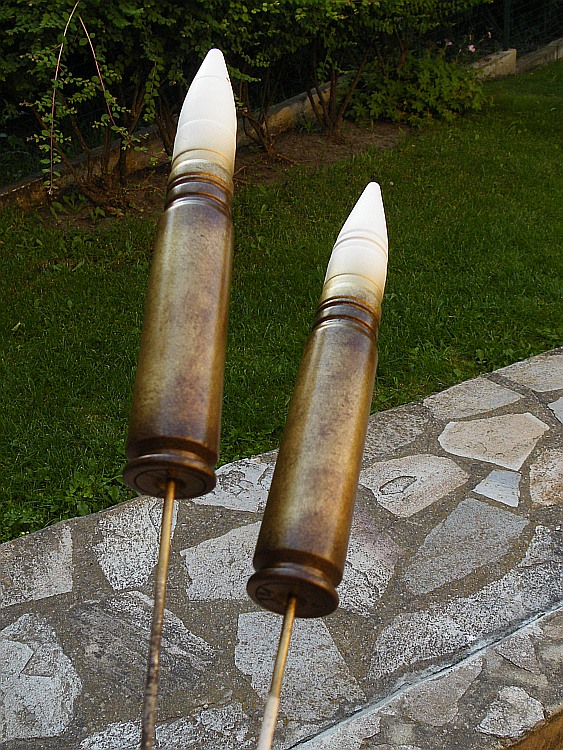

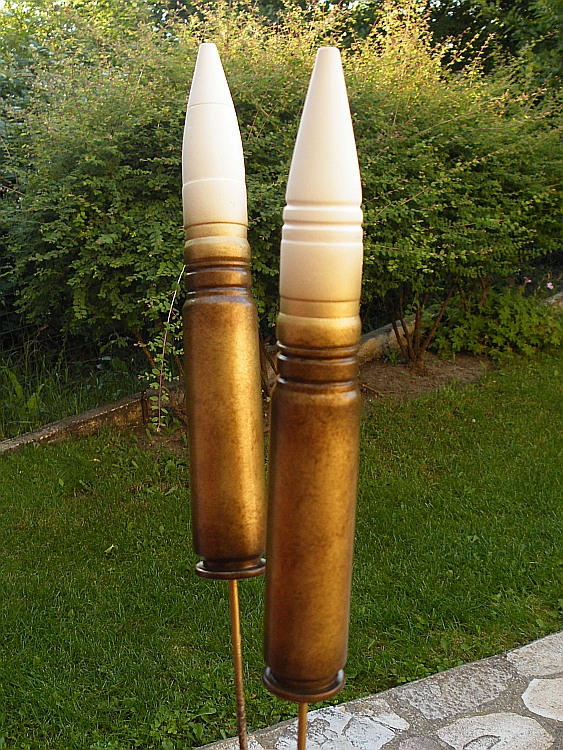

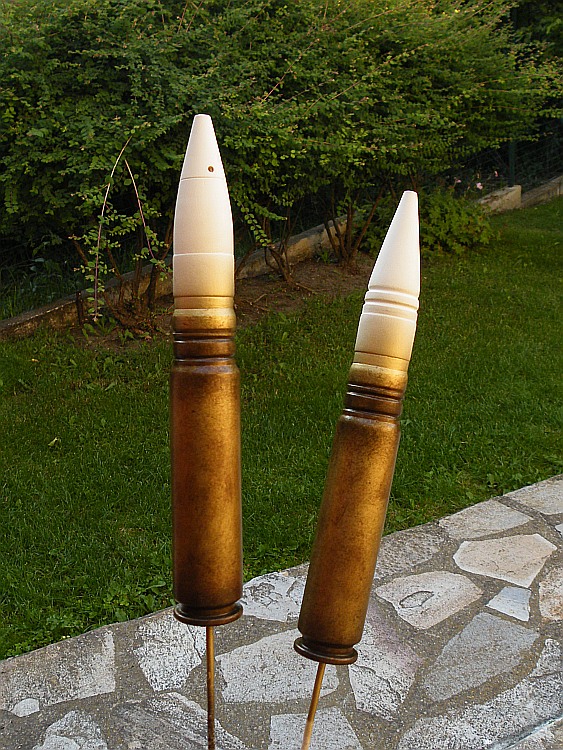

    En Igor Kazakov heeft nog een paar foto’s vanuit Bulgarije gestuurd.

    7D8A5F2D-14AF-42AC-924D-424E1A8BB2B4.jpeg 2567DF9B-F07B-430E-BF46-B8E330E2C6E1.jpeg 44B9AADA-03FB-415A-9647-17BEA9C12486.jpeg
    Nog steeds wacht ik op het 1/48 model die vanuit Oekraïne wordt verstuurd...........

    Afgelopen week de 3 3D printers aan het werk gezet in mijn modelwoning.
    Mijn vriendin blij
    Ik ook blij,lekker alles op mijn eigen plekje de twee matrassen slapen goed,nog een paal geplaatst,nadat ik een gedeelte van een oude fundering met een pikhouweel
    in de volle zonneschijn uit elkaar heb geslagen.
    Volgende week schijnt de temperatuur iets af te nemen(heden 30C)zodat ik een kamer kan gaan beschilderen.....

    Ook de gele ABS+ gebakken op een temperatuur van 274 graden voldoet aan mijn verwachtingen.De gele Starfighter delen zijn allemaal geprint en gedeeltelijk beschilderd.
    Alleen jammer dat het prijsverschil zo groot is met budget ABS.Had de afgelopen week dan ook een terugkerende gedachtengang over hoe het zal zijn als ik zelf de
    ABS+ zal moeten maken voor modelbouwvliegtuigen.......Nog iets voor de toekomst zeg maar.

    Vandaag rustig mijn 1op1 AK-47 beschilderen,de STG-44(Sturmgewehr)delen printen.Om morgen op mijn Solex.
    Vanuit Almelo naar Hengelo te jagen(plus minus 37 km per uur)
    Even lekker douchen,schuttingdeurhout halen,naar Almelo brengen,naar Enschede,ABS kopen,naar Hengelo,eten,vriendin gedag kussen,met Solex naar Almelo
    terug fietsen,printen,slapen.

    Groet:Robin

  10. mig 3

    mig 3 Vriend van modelbouwforum.nl

    Lid geworden:
    26 apr 2012
    Berichten:
    1.085

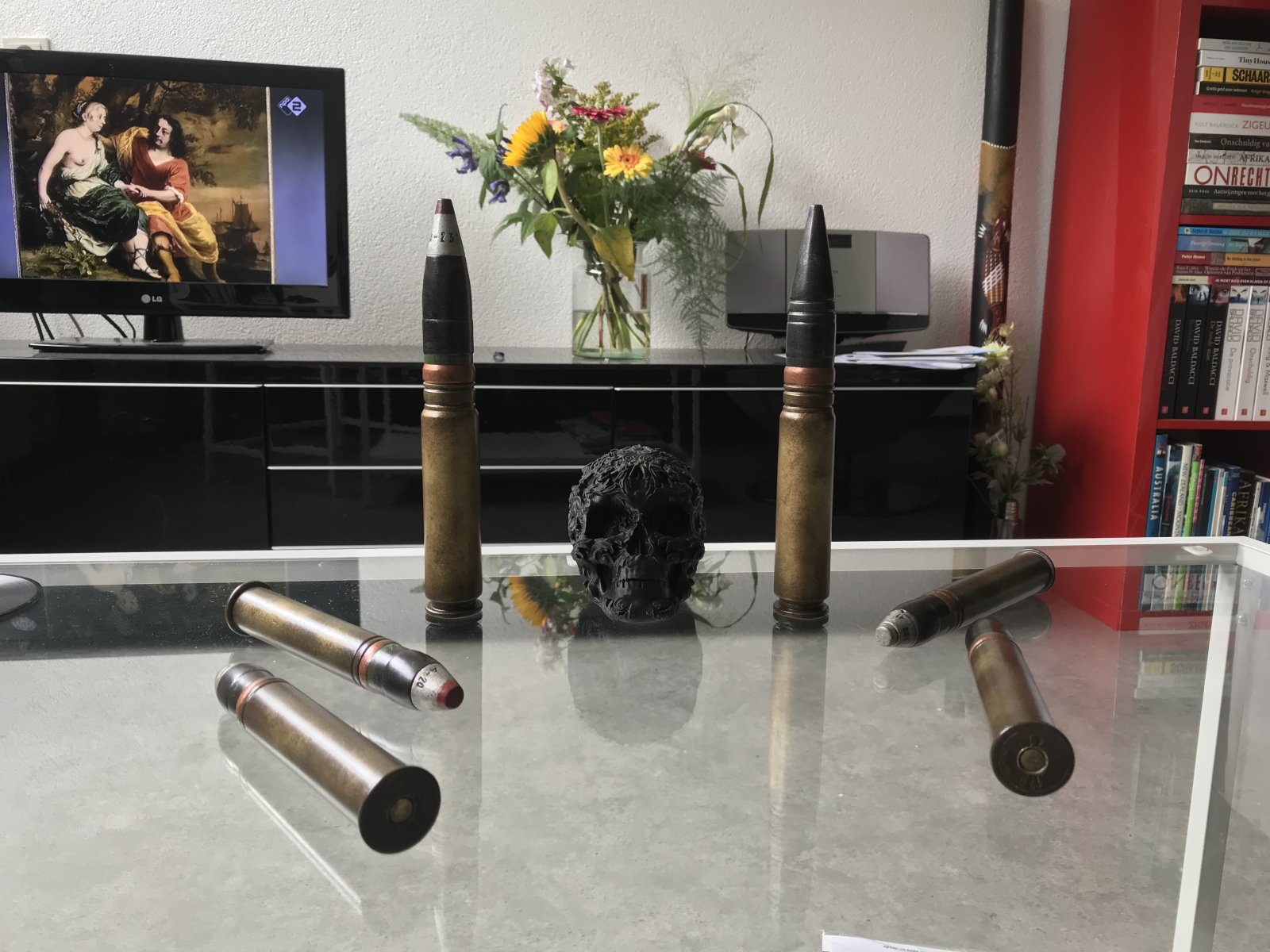

    Thank you Igor.
    Vier maal 20 mm SHvak.
    Twee maal 23 mm NS-23
    In de toekomst bestel ik nog twee stuks van het Nudelman N-37 kanon die horen bij de Lavochkin La-200.
    Voor het onderhoud van de 3D printers deze besteld:https://www.ebay.nl/itm/261075754948?euid=null&bu=44163874993&cp=1&sojTags=bu=bu

    Ook heb ik het Krytox vet van DuPont getest,voldoet ook goed.Wel even testen hoe lang deze twee vetten zich onderling verhouden.

    Nog steeds wacht ik op de 1/48 La-15 uit Oekraïne.
    De 1/32 Starfighter(Revell)wordt vandaag bezorgd.
    Ook inmiddels in het bezit van de Causemann Starfighter,70 mm:http://shop-rc.causemann.de/70er-Starfighter-F-104-XXL-fuer-70er-Impeller

    Groet:Robin

  11. mig 3

    mig 3 Vriend van modelbouwforum.nl

    Lid geworden:
    26 apr 2012
    Berichten:
    1.085
    Laatst bewerkt: 19 jun 2018 om 21:03
